5-Achsen-Bearbeitung: Von der Spannstrategie bis zur Abnahme – die Entscheidungsliste für Ingenieure und Einkäufer

Zuerst beurteilen, ob das Bauteil wirklich 5 Achsen benötigt

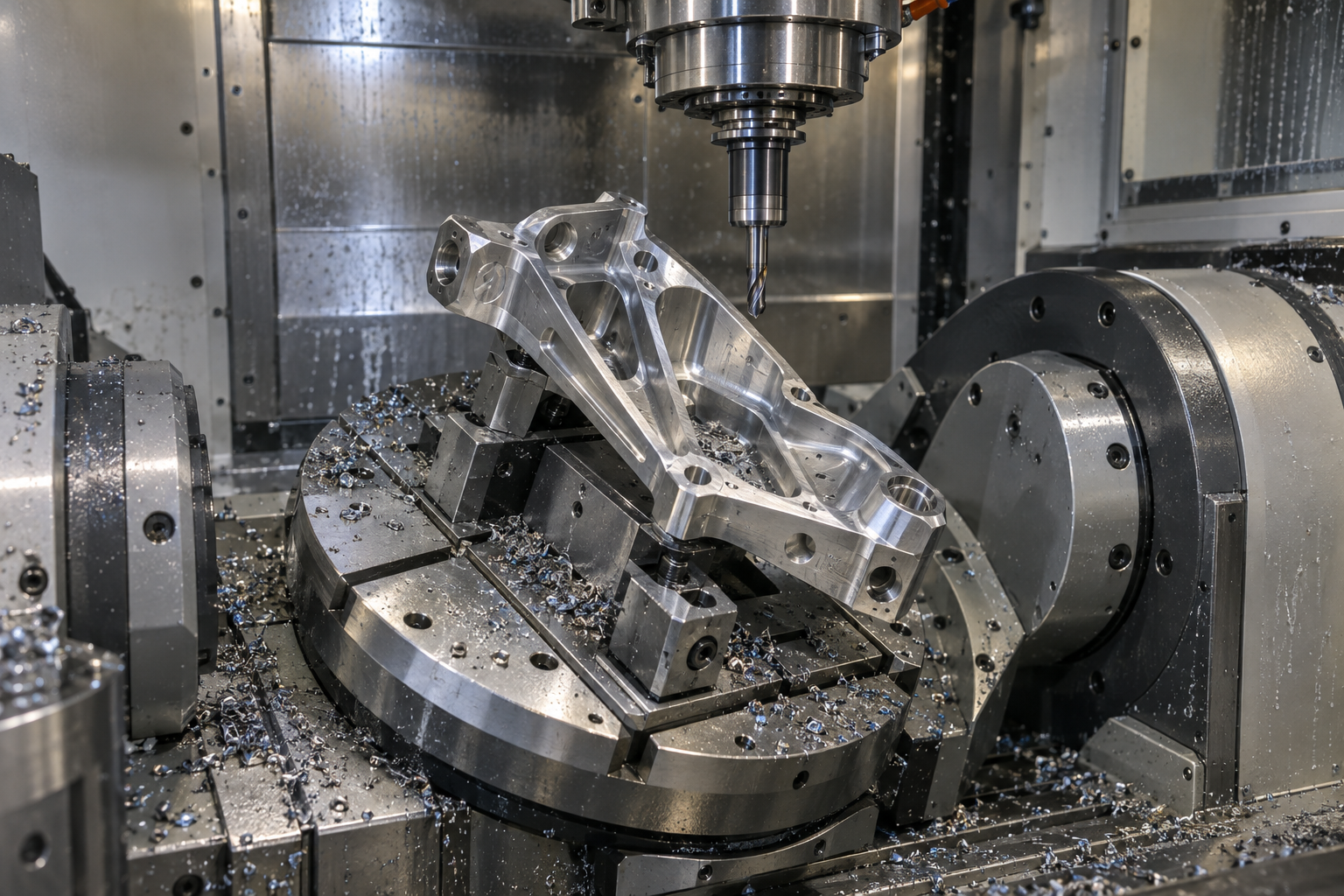

In der Werkstatt sind solche Halterungen häufig: Alle vier Seitenflächen haben Montagelöcher und Passflächen, deren Richtungen nicht orthogonal zueinander sind. Bei der 3-Achsen-Bearbeitung muss für jede Richtungsänderung neu gespannt und neu ausgerichtet werden. Nach vier Aufspannungen sind Bezugsdrift und kumulierte Fehler oft größer als der Fehler des Werkzeugs selbst. Bei solchen Bauteilen zeigt sich der wahre Wert der 5-Achsen-Bearbeitung – sie verdichtet „mehrere Aufspannungen“ zu „einer Aufspannung“ und ermöglicht gleichzeitig, dass die Werkzeugachse Kollisionen umgeht und in tiefe Taschen und Seitenwände eindringt.

Aber 5 Achsen ist kein Synonym für „höherwertig“. Der Kernwert besteht nur aus zwei Punkten: Reduzierung der Aufspannungen und Lösung der Werkzeugzugänglichkeit. Wenn das Bauteil selbst ein Rotationskörper ist oder alle Merkmale aus einer Richtung bearbeitet werden können, treibt der erzwungene Einsatz von 5 Achsen nur die Kosten. Zur Beurteilung können Sie sich zunächst einige Fragen stellen:

• Gibt es nicht orthogonale Bearbeitungsflächen, die bei 3 Achsen ein Umspannen oder spezielle Winkelvorrichtungen erfordern?
• Gibt es tiefe Taschen, Hinterschneidungen oder Seitenwandmerkmale, die mit geradschaftigen Werkzeugen nicht erreichbar sind?
• Handelt es sich um komplexe Freiformflächen, die eine kontinuierliche Schwenkbewegung der Werkzeugachse erfordern, um die Oberflächenqualität zu gewährleisten?
• Ist das Bauteil dünnwandig und verformungsanfällig, sodass die Spannkräfte bei mehreren Aufspannungen Verformungen einbringen?
• Sind die Montagebezüge über mehrere Richtungen verteilt, sodass eine einzige Aufspannung die Positionsbeziehung sicherstellen muss?

Je mehr dieser Fragen zutreffen, desto eher lohnt sich die 5-Achsen-Bearbeitung. Umgekehrt gilt: Wenn es nur darum geht, „5 Achsen einmal auszuprobieren“, sollte zunächst die 3-Achsen-Lösung bewertet werden. Ob ein konkretes Bauteil geeignet ist, lässt sich klären, indem das 3D-Modell und die kritischen Bezüge an das Engineering-Team zur gemeinsamen Beurteilung gegeben werden, bevor die Prozessroute festgelegt wird.

Spannung, Werkzeugzugänglichkeit und Programmierung: die drei Schlüssel für die Umsetzung der 5-Achsen-Bearbeitung

Die 5-Achsen-Maschine selbst ist nur ein Werkzeug. Was wirklich darüber entscheidet, ob ein Bauteil gefertigt werden kann, wie hoch das Angebot und wie lang die Lieferzeit ist, sind die drei Bereiche Spannkonzept, Werkzeugzugänglichkeit sowie Programmierung und Simulation. Viele Projekte stocken nicht wegen der Maschine, sondern wegen dieser Prozessdetails.

Spannkonzept: Abwägung zwischen einer und mehreren Aufspannungen

Einer der Kernwerte der 5-Achsen-Bearbeitung besteht darin, Bearbeitungen in mehreren Richtungen mit einer einzigen Aufspannung abzuschließen und kumulierte Fehler durch Bezugswechsel zu reduzieren. Eine einzige Aufspannung ist jedoch nicht immer optimal: Wenn die Steifigkeit des Bauteils unzureichend ist, Vorrichtung und Rundtisch kollidieren oder von beiden Seiten des Rohlings viel Material abgetragen werden muss, ist eine aufgeteilte Aufspannung stabiler. Bei der Bewertung ist zu prüfen, ob das Bauteil zuverlässige Spannflächen hat, ob die Vorrichtung den Werkzeugweg blockiert und ob beim Drehen des Rundtischs eine Kollision zwischen Werkstück und Spindel möglich ist. Diese Faktoren beeinflussen die Anzahl der Aufspannungen direkt, und die Anzahl der Aufspannungen ist eine der Hauptquellen für Preisunterschiede.

Werkzeugzugänglichkeit: Kugelfräser, Längen-Durchmesser-Verhältnis und Vibration

Dass 5 Achsen die Werkzeugachse schwenken können, bedeutet nicht, dass jede Ecke erreichbar ist. Tiefe Taschen, enge Nuten und steile Seitenwände erfordern oft schlanke Werkzeuge, und je größer das Längen-Durchmesser-Verhältnis, desto höher das Risiko von Werkzeugausweichen und Vibration und desto schwieriger die Sicherstellung der Oberflächenqualität. Kugelfräser eignen sich für die Schlichtbearbeitung von Freiformflächen, aber Schrittweite und Resthöhe müssen bei der Programmierung abgewogen werden. Ingenieure sollten in der Bewertungsphase klären: ob der kleinste Werkzeugdurchmesser das Merkmal erreicht, ob die Werkzeugauskragung den stabilen Bereich überschreitet und ob spezielle Werkzeughalter oder Verlängerungen erforderlich sind. Dies beeinflusst die Bearbeitungseffizienz und die Werkzeugkosten direkt.

Programmierung und Simulation: Werkzeugachsensteuerung, Kollisionsprüfung und Postprocessing

Die 5-Achsen-Programmierung ist keine einfache Addition von 3-Achsen-Werkzeugwegen. Die Strategie zur Werkzeugachsensteuerung bestimmt Oberflächenqualität und Bearbeitungseffizienz, die Kollisionsprüfung muss alle Kombinationen von Werkzeug, Werkzeughalter, Vorrichtung und Rundtisch abdecken, und das Postprocessing muss zur Bewegungsstruktur der konkreten Maschine passen. Programme ohne Simulationsvalidierung bergen ein hohes Risiko beim Aufspannen auf die Maschine. Für den Einkauf bedeutet dies, dass Programmieraufwand und Validierungskosten bei komplexen 5-Achsen-Teilen in der Regel höher sind als bei 3-Achsen-Teilen. Dieser Arbeitsaufwand sollte im Angebot berücksichtigt werden, statt nur die Maschinenstundensätze zu vergleichen.

Angebot und Abnahme: Was der Einkauf fragen und was der Ingenieur liefern sollte

Die Unterschiede bei 5-Achsen-Angeboten liegen oft nicht an der Maschine selbst, sondern an den drei Punkten Anzahl der Aufspannungen, Werkzeugverschleiß und Prüfmethode. Wenn der Einkauf vor der Anfrage alle Informationen bereitstellt und der Ingenieur die Bezüge klar benennt, sparen beide Seiten eine Runde Nacharbeit.

Informationen, die vor der Anfrage vorbereitet werden sollten

• 3D-Modell: Bevorzugt neutrale Formate wie STEP bereitstellen, um Fehlinterpretationen von Merkmalen durch reine 2D-Zeichnungen zu vermeiden.
• Kritische Maße und Bezüge: Kennzeichnen, welche Flächen, Bohrungen und Konturen Montagebezüge sind und welche toleriert werden können.
• Material- und Oberflächenanforderungen: Werkstoffsorte, Wärmebehandlungszustand und Oberflächenbehandlungsverfahren gemeinsam angeben.
• Stückzahl und Lieferzeiterwartung: Einzelstück, Kleinserie oder Wiederholauftrag beeinflussen Spann- und Programmierstrategie direkt.

Woher die Angebotsunterschiede kommen

Für dieselbe Zeichnung können zwei Angebote deutlich auseinanderliegen. Häufige Ursachen sind: Ein Bauteil, das mit einer Aufspannung gefertigt werden könnte, wird in mehrere Aufspannungen aufgeteilt; tiefe Taschen oder dünne Wände erfordern geringe Schnitttiefe und langsamen Vorschub, was den Werkzeugverschleiß erhöht; die Anforderung eines vollständigen 3D-Koordinatenmessberichts gegenüber einer Stichprobenprüfung nur kritischer Maße bedeutet völlig unterschiedlichen Prüfaufwand. Der Einkauf kann aktiv fragen: Wie vielen Aufspannungen entspricht dieser Preis, und für welche Maße wird ein Prüfbericht erstellt?

Abnahme: Übereinstimmung der Bezüge hat Vorrang vor der Anzahl der Maße

Bei der Abnahme sollte zuerst bestätigt werden, dass Prüfbezug und Konstruktionsbezug übereinstimmen, da sonst selbst vollständige Daten zu Fehlurteilen führen können. Vorrangig sind die kritischen Merkmale zu prüfen – Montageflächen, Positionierbohrungen, Passkonturen; bei komplexen Freiformflächen kann eine In-Prozess-Messung oder eine Überprüfung mit 3D-Koordinatenmessgerät verlangt werden. Konkrete Prüfkonzepte und Bewertungskriterien sollten bereits in der Angebotsphase mit dem Engineering abgestimmt werden, statt sie erst nach Fertigstellung des Bauteils nachzureichen.

Zusammenspiel von 5-Achsen- und anderen Verfahren: Wann man nicht auf 5-Achsen gehen muss

Der Wert der 5-Achsen-Bearbeitung liegt darin, Aufspannungen zu reduzieren und Werkzeugkollisionen zu vermeiden, aber sie ist nicht die Standardoption für alle Teile. Eine übermäßige Nutzung von 5-Achsen bedeutet oft ein höheres Angebot und längere Vorbereitungszeit. Bei der Beurteilung sollte man zuerst die Geometrie des Teils betrachten: Wenn es sich überwiegend um Rotationskörper handelt und keine nicht-orthogonalen Merkmale vorhanden sind, ist CNC-Drehen in der Regel direkter; wenn es sich um dünnwandige Gehäuse handelt, die hauptsächlich durch Biegen und Schweißen gefertigt werden, kann Blechbearbeitung wirtschaftlicher sein als Fräsen; wenn es nur darum geht, in der Prototypenphase die Struktur zu validieren, kann man zunächst mit 3D-Druck einige Versionen erstellen und nach Bestätigung der Montagebeziehungen auf 5-Achsen-Bearbeitung für Funktionsteile umsteigen, was viel Programmier- und Aufspannkosten spart.

Der Ansatz bei der Verfahrenskombination ist: Jedes Verfahren das tun lassen, was es am besten kann. In der Prototypenphase mit 3D-Druck schnell iterieren, Funktionstestteile mit CNC bearbeiten, Seriengehäuse mit Blech oder Spritzguss fertigen – nur bei Teilen, die tatsächlich Bearbeitungsflächen in mehreren Richtungen, tiefe Kavitäten oder komplexe Freiformflächen aufweisen, lohnt sich der Einsatz von 5-Achsen. Beim Einkauf kann man bei der Anfrage ruhig zuerst fragen: Kann dieses Teil mit 3-Achsen und einer Aufspannung fertig bearbeitet werden? Wenn die Antwort ja ist, sind 5-Achsen keine zwingende Option.

• Überwiegend Rotationskörper, keine seitlichen Merkmale: CNC-Drehen bevorzugen
• Dünnwandige Gehäuse, hauptsächlich Biegen und Schweißen: Blechbearbeitung bevorzugen
• Strukturvalidierung in der Prototypenphase: Zuerst 3D-Druck, dann auf CNC-Funktionsteile umsteigen
• Bearbeitungsflächen in mehreren Richtungen, tiefe Kavitäten, komplexe Freiformflächen: Nur dann haben 5-Achsen deutliche Vorteile

Häufige Fragen FAQ

Im Folgenden finden Sie die Fragen, die Ingenieure und Einkäufer bei der Bewertung der 5-Achsen-Bearbeitung am häufigsten stellen. Die Antworten sind bewusst vorsichtig gehalten; konkrete Parameter bitte mit dem Engineering-Team abstimmen.
