Materialauswahl: Praktische Denkweise von der Bauteilfunktion zur Prozessabstimmung

Von den funktionalen Anforderungen ausgehen, nicht von der Werkstoffsorte

Bei vielen Projekten läuft die Diskussion schon aus dem Ruder, bevor die Zeichnung finalisiert ist: Der eine sagt sofort „6061 oder 7075?“, der andere fragt direkt „Kann man PEEK einsetzen?“. Werkstoffsorten klingen professionell, aber sie beantworten nicht die grundlegendste Frage – was dieses Bauteil eigentlich leisten soll. Der erste Schritt der Materialauswahl ist nicht, das Materialhandbuch durchzublättern, sondern die funktionalen Anforderungen des Bauteils klar aufzuschreiben: Trägt es eine Dauerlast oder eine Stoßbelastung? Arbeitet es bei Raumtemperatur, hoher Temperatur oder im Temperaturwechsel? Ist es langfristig Feuchtigkeit, Chemikalien oder UV-Strahlung im Freien ausgesetzt? Ist die Lebensdauer auf wenige Montagen oder auf jahrelangen Einsatz ausgelegt? Ist die Optik ein verborgenes Strukturteil oder eine Fläche, die der Nutzer täglich berührt?

Wenn man diese Bedingungen auflistet, ergibt sich die Materialrichtung oft von selbst. Ein Halter, der wiederholtes Biegen aushält, braucht Zähigkeit statt Höchstfestigkeit; bei einem Gehäuse für ein Außengerät sind Witterungsbeständigkeit und UV-Alterungsbeständigkeit entscheidender als Härte; bei einem häufig demontierten Gewindeeinsatz sind Verschleißfestigkeit und Fressbeständigkeit der Schwerpunkt. Umgekehrt gerät man leicht in die Falle „Material ist kaufbar, aber der Prozess bekommt es nicht hin“, wenn man zuerst die Werkstoffsorte festlegt: Man wählt eine hochfeste Aluminiumlegierung und stellt dann fest, dass dünnwandige Strukturen bei der CNC-Bearbeitung leicht verformen; man wählt einen hochsteifen Kunststoff und stellt dann fest, dass er schlecht fließt und beim Spritzgießen Rippen nicht vollständig füllt. Material, Struktur und Prozess hängen zusammen: zuerst die Funktion, dann die Materialrichtung, schließlich die Überprüfung durch den Prozess. Ist die Reihenfolge umgekehrt, steigen die Nacharbeitskosten um ein Vielfaches.

Metall und Kunststoff: zwei unterschiedliche Auswahllogiken

Viele Auswahldiskussionen vermischen von Anfang an alles: Man vergleicht die „Leichtigkeit“ von Kunststoff mit der „Stärke“ von Metall oder verlangt von Kunststoff die Temperaturbeständigkeit von Metall. Tatsächlich liegen die Auswahlkriterien für Metalle und Kunststoffe nicht im selben Koordinatensystem. Bei Metallteilen dreht sich die Kernbeurteilung meist um Festigkeit, Härte, Korrosionsbeständigkeit und Bearbeitbarkeit; bei Kunststoffteilen stehen eher Steifigkeit, Zähigkeit, Temperaturfenster und Feuchtigkeitsaufnahme im Vordergrund. Trennt man diese beiden Logiken, wird die Auswahl deutlich klarer.

Metall: zuerst Last und Umgebung, dann Bearbeitung

Die Metallauswahl beginnt oft beim Belastungszustand: Ist es ein Strukturteil unter Dauerlast oder ein Teil, das vor allem stützt, Wärme leitet oder Strom führt? Danach kommt die Umgebung – ist es dauerhaft feucht, kommt es mit chemischen Medien in Kontakt, ist es im Freien direkter Sonneneinstrahlung ausgesetzt? Diese beiden Punkte bestimmen im Wesentlichen die Materialgroßrichtung. Erst danach folgt die Beurteilung der Bearbeitbarkeit: CNC-Bearbeitung ist für die meisten Metalle gut geeignet, aber verschiedene Metalle unterscheiden sich deutlich in Zerspanungsschwierigkeit, Verformungsneigung und Oberflächenqualität; Blechbearbeitung hängt stärker von der Duktilität des Materials ab, und Materialien, die beim Biegen und Stanzen leicht reißen, sind ungeeignet. Härte und Festigkeit von Metallen korrelieren meist positiv, aber je höher die Härte, desto größer sind Bearbeitungsschwierigkeit und Werkzeugverschleiß – ein Kompromiss, der bei der Auswahl akzeptiert werden muss.

Kunststoff: Balance zwischen Steifigkeit, Zähigkeit, Temperatur und Feuchtigkeitsaufnahme

Die Kunststoffauswahl gleicht eher der Suche nach einem Gleichgewichtspunkt zwischen mehreren einander bedingenden Dimensionen. Die Steifigkeit bestimmt, ob sich das Bauteil unter Last deutlich verformt; die Zähigkeit bestimmt, ob es bei Stoß bricht oder Energie aufnimmt. Viele Kunststoffe werden bei niedrigen Temperaturen spröde und erweichen nahe ihrer oberen Temperaturgrenze, daher muss das Arbeitstemperaturfenster vorab geklärt werden. Die Feuchtigkeitsaufnahme wird oft übersehen: Manche Kunststoffe quellen in feuchter Umgebung durch Feuchtigkeitsaufnahme, was zu Maßänderungen oder Leistungsabfall führt – besonders kritisch bei Präzisionspassungen. Zudem unterscheiden sich Kunststoffe stark in Chemikalien- und UV-Beständigkeit; Außenteile und Teile mit Ölkontakt müssen gesondert bewertet werden.

Eine praktische Beurteilungsmethode: Wenn ein Bauteil größere Punktlasten, langfristig hohe Temperaturen oder häufige Reibung aushalten muss, ist Metall meist der sicherere Ausgangspunkt; wenn ein Bauteil Leichtigkeit, Isolierung, Beständigkeit gegen allgemeine chemische Umgebungen oder komplexe einteilige Formgebung anstrebt, ist Kunststoff oft geeigneter. Beide stehen nicht in einem Ersatzverhältnis, sondern lösen jeweils unterschiedliche Probleme. Wirklich zu warnen ist vor der „falschen Denkweise“ – etwa Kunststoff als Ersatz für ein lasttragendes Teil zu verwenden, das eigentlich aus Metall sein sollte, oder an einer Stelle, die Isolierung erfordert, hartnäckig Metall einzusetzen und dann eine Isolierschicht zu ergänzen; beides macht nachfolgende Prozesse und Kosten komplexer.

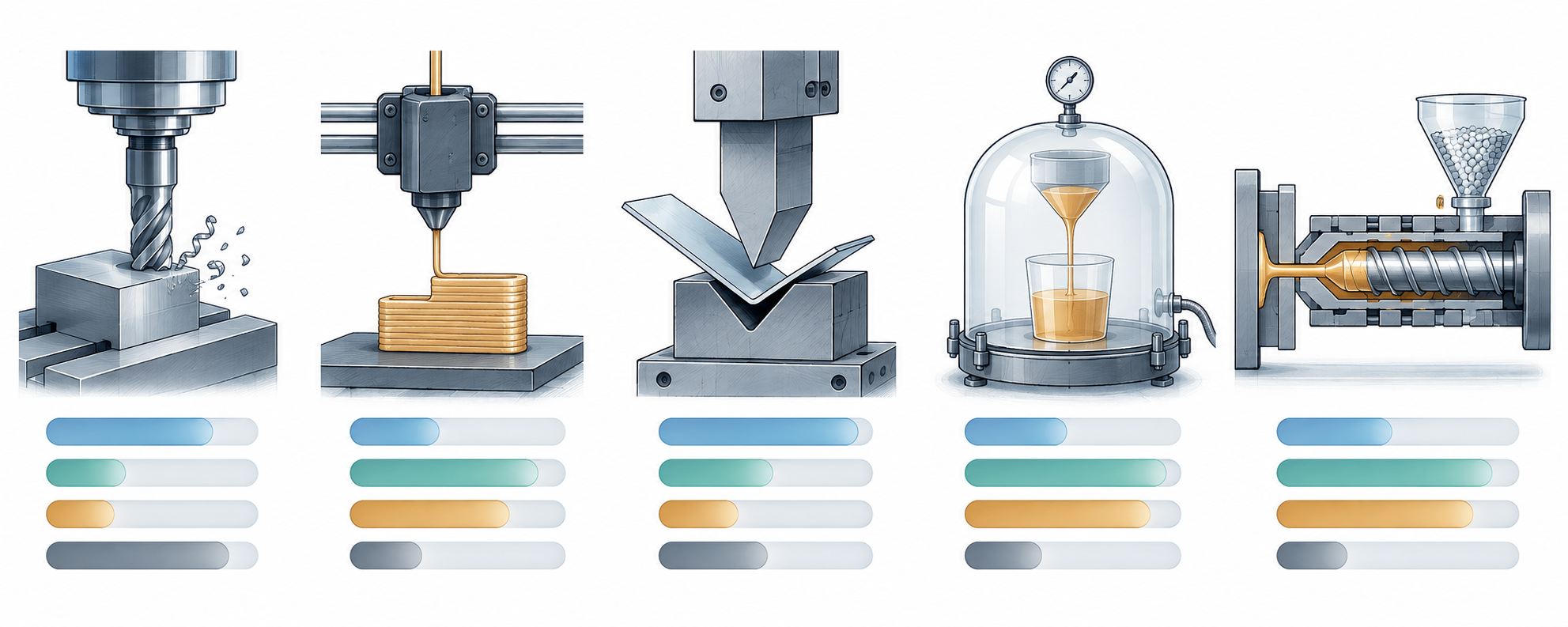

Wie Prozessbeschränkungen umgekehrt das Material bestimmen

Viele Auswahldiskussionen gehen standardmäßig davon aus, dass das Material die unabhängige Variable und der Prozess die abhängige Variable ist: zuerst das Material festlegen, dann einen Prozess finden, der es bearbeiten kann. In realen Projekten muss diese Reihenfolge oft umgekehrt werden. Der Prozess hat harte Präferenzen für die Formgebungsart, das Fließverhalten und die Duktilität des Materials; wählt man die falsche Richtung, lässt sich selbst die schönste Zeichnung nicht umsetzen. Im Folgenden wird dies nach Prozess aufgeschlüsselt.

CNC: wählt kaum Material, aber „schneidbar und stabil schneidbar“

CNC-Bearbeitung bietet die höchste Materialtoleranz – sowohl Metalle als auch Kunststoffe lassen sich verarbeiten. Doch sie ist nicht ohne Einschränkungen: Zu weiche Materialien neigen zum Verkleben des Werkzeugs und zu schlechtem Spanabtransport, zu harte oder zähe Materialien beeinträchtigen die Standzeit des Werkzeugs und die Oberflächenqualität. Bei der Materialauswahl sollte man sich fragen: Ist dieses Material beim Schneiden sprödbruchgefährdet oder klebt es am Werkzeug? Ersteres ergibt eine glatte Oberfläche, neigt aber zu Kantenausbrüchen; Letzteres erfordert eine konservativere Vorschubstrategie. Bei dünnwandigen Teilen muss zudem das Verformungsrisiko unter Schnittkräften berücksichtigt werden – bei unzureichender Materialsteifigkeit muss das Konstruktionsdesign Kompromisse eingehen.

3D-Druck, Blechbearbeitung, Vakuumguss, Spritzguss: Jedes Verfahren hat seine eigene „Materialhürde“

Die Einschränkungen des 3D-Drucks ergeben sich aus dem Formgebungsprinzip: Verschiedene Verfahren entsprechen unterschiedlichen Materialformen, und das Material muss zum Härtungs- oder Schmelzmechanismus des jeweiligen Verfahrens passen und kann nicht beliebig ausgetauscht werden. Blechbearbeitung erfordert, dass das Metall über ausreichende Duktilität verfügt – Biegeradius, Rückfederung und Rissrisiko hängen direkt von der Materialplastizität ab; spröde Metalle neigen an Biegestellen zu Problemen. Der Handmuster-Vakuumguss stellt Anforderungen an die Viskosität und Fließfähigkeit des Materials: Zu hohe Viskosität führt zu unzureichender Füllung und schwer entweichenden Luftblasen, zu niedrige Viskosität kann die Wanddickengleichmäßigkeit beeinträchtigen. Beim Spritzguss ist die Fließfähigkeit am kritischsten: Ob der Anguss vollständig gefüllt werden kann, die Festigkeit der Bindenaht, Schwindung und Verzug – all das hängt vom Verhalten des Materials im geschmolzenen Zustand ab, nicht von den Festigkeitswerten auf dem Datenblatt bei Raumtemperatur.

Betrachtet man diese Punkte zusammen, ist das Fazit klar: Verfahren und Material bedingen sich gegenseitig. Zuerst wird die Verfahrensroute festgelegt, dann wird innerhalb des verfahrensseitig zulässigen Materialspektrums dasjenige ausgewählt, das den funktionalen Anforderungen am nächsten kommt; oder es wird zuerst das Material festgelegt und dann geprüft, ob das Verfahren es stabil umsetzen kann. Bei Konflikten zwischen beiden sollten Struktur oder Verfahren vorrangig angepasst werden, anstatt eine „leistungsstärkste“ Sorte gewaltsam durchzusetzen. Für Ihr konkretes Bauteil können Sie in der Übersicht der Fertigungsfähigkeiten die Materialeignungsbereiche der einzelnen Verfahren vergleichen und dann die Richtung entscheiden.

Kleinserien und Serienfertigung: Die Wasserscheide der Materialstrategie

In der Prototypenphase ist die Materialauswahl oft sehr frei: CNC kann beliebige Platten schneiden, 3D-Druck kann Filament oder Harz wechseln, Handmuster-Vakuumguss kann Zweikomponentenharz anpassen. Doch sobald es in die Kleinserien- oder Serienfertigung geht, ist das Material nicht mehr die Frage „Kann man die Form herstellen?“, sondern „Kann man stabil dasselbe Teil herstellen?“. Die Wasserscheide liegt typischerweise an zwei Punkten: erstens beim Übergang vom Vakuumguss zum Spritzguss, zweitens beim Übergang vom 3D-Druck oder CNC zur Formwerkzeugfertigung.

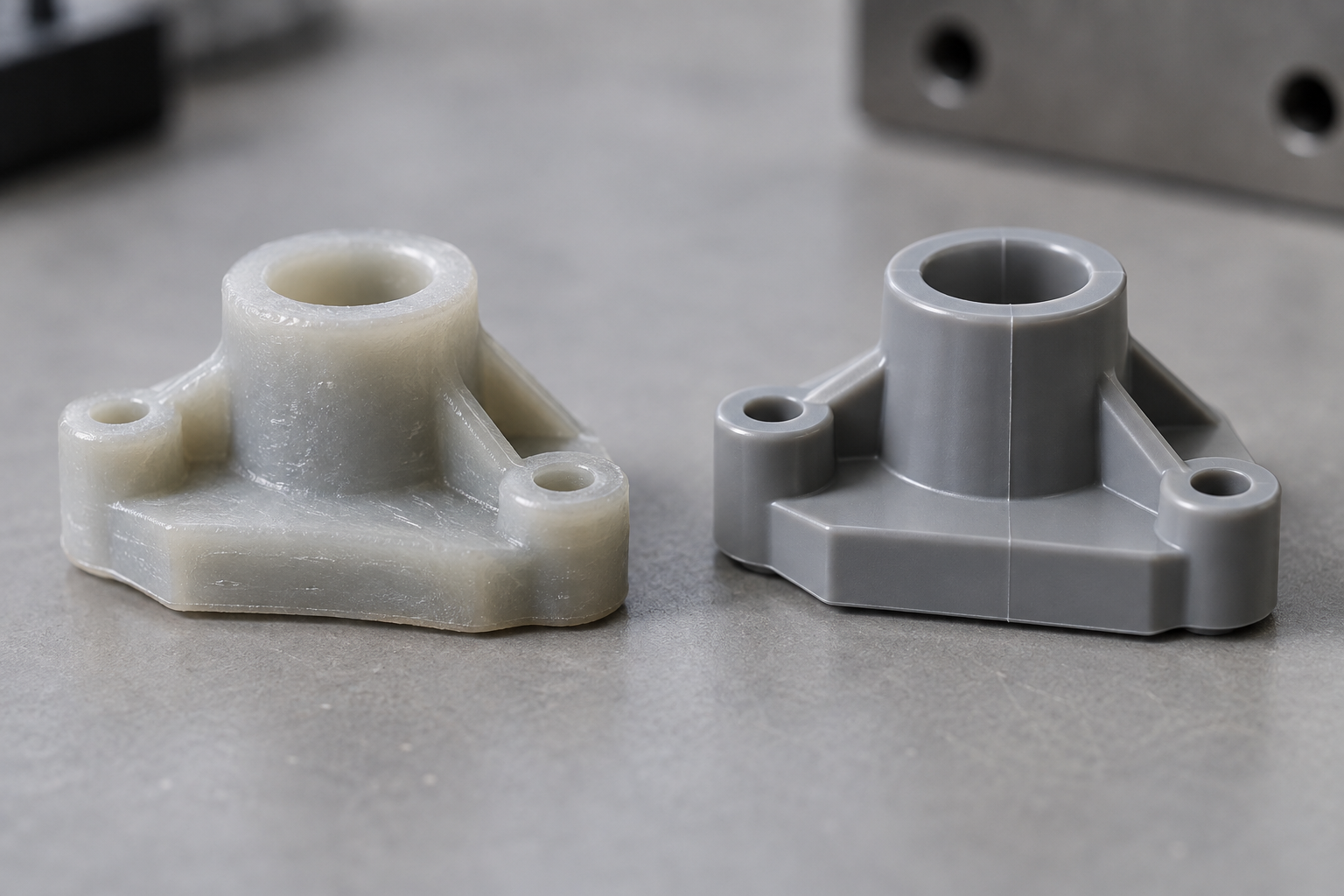

Vakuumguss und Spritzguss: Material ist nicht dasselbe

Beim Handmuster-Vakuumguss (Vakuumgießen) werden häufig Polyurethanharze verwendet; der Vorteil liegt in niedrigen Werkzeugkosten und kurzen Lieferzeiten, geeignet für Kleinserien von einigen Dutzend bis einigen Hundert Stück. Doch Vakuumgussmaterialien und die im Spritzguss verwendeten thermoplastischen Kunststoffe sind hinsichtlich Molekularstruktur, Fließverhalten und Langzeiteigenschaften nicht gleichwertig. Vakuumgussteile können Aussehen und Montagevalidierung abdecken, aber nicht unbedingt die Zähigkeit, Temperaturbeständigkeit oder Chemikalienbeständigkeit von Spritzgussteilen repräsentieren. Wenn das Produkt letztendlich im Spritzguss gefertigt werden soll, empfiehlt es sich, bereits in der Vakuumgussphase mit dem Engineering-Team das Ziel-Serienmaterial zu bestätigen, um „Vakuumguss bestanden, Spritzguss gescheitert“ zu vermeiden.

Materialäquivalenz von 3D-Druck und CNC

3D-Druck (FDM/SLA/SLS/MJF/DMLS) und CNC-Bearbeitung können beide vom Prototyp bis zur Kleinserie abdecken, doch die Materialäquivalenz ist unterschiedlich. CNC verwendet direkt Metall- oder Kunststoffplatten/-stäbe, die Materialeigenschaften liegen näher am Endbauteil; 3D-Druck wird durch Schichtbindung, Druckrichtung und Nachbearbeitung beeinflusst und weist deutliche Anisotropie auf. Wenn das Bauteil zyklischen Belastungen oder Dichtheitsanforderungen ausgesetzt ist, ist beim 3D-Druck als Funktionsvalidierung Vorsicht geboten; gegebenenfalls sollte ein CNC-Vergleichsteil aus demselben Material gefertigt werden. Wann sollte das Serienmaterial vorzeitig festgelegt werden? Wenn das Bauteil Sicherheit, Dichtheit, langfristige Witterungsbeständigkeit oder Montagepassung betrifft, empfiehlt es sich, es bereits in der späten Prototypenphase festzulegen, anstatt erst kurz vor der Werkzeugerstellung das Material zu wechseln.

Validierung und Bestätigung: Beurteilung jenseits des Datenblatts

Das Datenblatt gibt das Verhalten von Standardprüfkörpern unter kontrollierten Bedingungen wieder, während das tatsächliche Bauteil ein Produkt aus spezifischer Struktur, spezifischem Verfahren und spezifischer Montageumgebung ist. Die Diskrepanz zwischen beiden ist oft die Quelle von Serienunfällen. Daher darf die Materialbestätigung nicht bei „Datenblatt bestanden“ stehen bleiben, sondern muss am Musterteil erfolgen.

Musterteil-Probenmontage: Zuerst die Montage, dann die Leistung

Viele Materialprobleme zeigen sich erst in der Montagephase: Kunststoffteile mit unzureichender Steifigkeit führen zu unzureichender Rückfederung von Clips, Metallteile verformen sich nach der Montage geringfügig aufgrund von Bearbeitungseigenspannungen, Vakuumgussteile sind aufgrund von Schwindung und Maßabweichungen zu Spritzgussteilen nicht austauschbar. Es wird empfohlen, die Probenmontage mit echten Passungsteilen durchzuführen und Interferenzen, Spalte und Haptik zu dokumentieren, anstatt nur den Maßbericht einzelner Teile zu betrachten. Wenn das Bauteil Bewegungs- oder Kraftbelastungen aufweist, kann im montierten Zustand die tatsächliche Last aufgebracht werden, um auf ungewöhnliche Geräusche, Lockerung oder dauerhafte Verformung zu prüfen.

Umwelttests und optischer Vergleich

Umwelttests müssen nicht in einem Schritt eine vollständige Zertifizierung durchlaufen, sollten aber zumindest die extremen Bedingungen abdecken, denen das Bauteil tatsächlich ausgesetzt ist: Hochtemperaturlagerung, Kälteversprödung, Feuchtigkeit oder Kondensation sowie Kontaktmedien (Öl, Reinigungsmittel, Schweiß usw.). Hinsichtlich des Aussehens unterscheidet sich die Oberflächenbeschaffenheit desselben Materials bei verschiedenen Verfahren deutlich – CNC-Werkzeugspuren, 3D-Druck-Schichtlinien, die Abformwirkung der Vakuumgussform – all das beeinflusst die Wahrnehmung des Kunden von „demselben Material“. Es wird empfohlen, das optische Musterteil und das Endprodukt unter derselben Lichtquelle zu vergleichen, um zu bestätigen, ob Farbabweichung, Glanz und Textur akzeptabel sind.

Wenn ein systematischer Vergleich zwischen mehreren Kandidatenmaterialien erforderlich ist, können die Materialbibliothek und der Materialleitfaden herangezogen werden, um zunächst den Bereich einzugrenzen und dann mit Musterteilen zu verifizieren und abzuschließen.

Häufige Fragen

Bei der Materialauswahl geht es am Ende oft nicht um ein technisches Problem, sondern um eine Beurteilungsfrage. Die folgenden Fragen stammen aus der tatsächlichen Projektkommunikation; die Antworten geben nach Möglichkeit die Beurteilungsgrundlage an, nicht nur das Ergebnis.
