Was ist Präzisionsfertigung? Detaillierte Erläuterung gängiger Bearbeitungsverfahren, Materialien und Genauigkeitsanforderungen
1.9.2026, 16:5723 views
Präzisionsfertigung ist ein wichtiger Bestandteil der modernen mechanischen Fertigung und wird umfassend in Bereichen wie Automobil, Luft- und Raumfahrt, Elektronik, Medizintechnik und Automatisierungsanlagen eingesetzt. Dieser Artikel stellt systematisch die grundlegenden Konzepte der Präzisionsfertigung, gängige Bearbeitungsverfahren, Materialauswahl, Genauigkeitskennwerte, die wichtigsten Einflussfaktoren auf die Bearbeitungsqualität, typische Abläufe, Kostenstruktur und Auswahlhinweise vor und enthält Antworten auf häufig gestellte Fragen.
Die zentrale Definition der Präzisionsfertigung
- Maßgenauigkeit: der Grad der Annäherung des Istmaßes an das Nennmaß, üblicherweise durch das Toleranzband ausgedrückt.
- Formgenauigkeit: Rundheit, Zylindrizität, Ebenheit, Geradheit usw., die die geometrischen Fehler des Werkstücks selbst widerspiegeln.
- Lagegenauigkeit: Koaxialität, Parallelität, Rechtwinkligkeit, Positionstoleranz usw., die die relativen Beziehungen zwischen Merkmalen widerspiegeln.
- Oberflächenqualität: Oberflächenrauheit, Oberflächenfehler und Eigenspannungen, die Reibung, Dichtheit und Ermüdungslebensdauer beeinflussen.
Gängige Präzisionsbearbeitungsverfahren

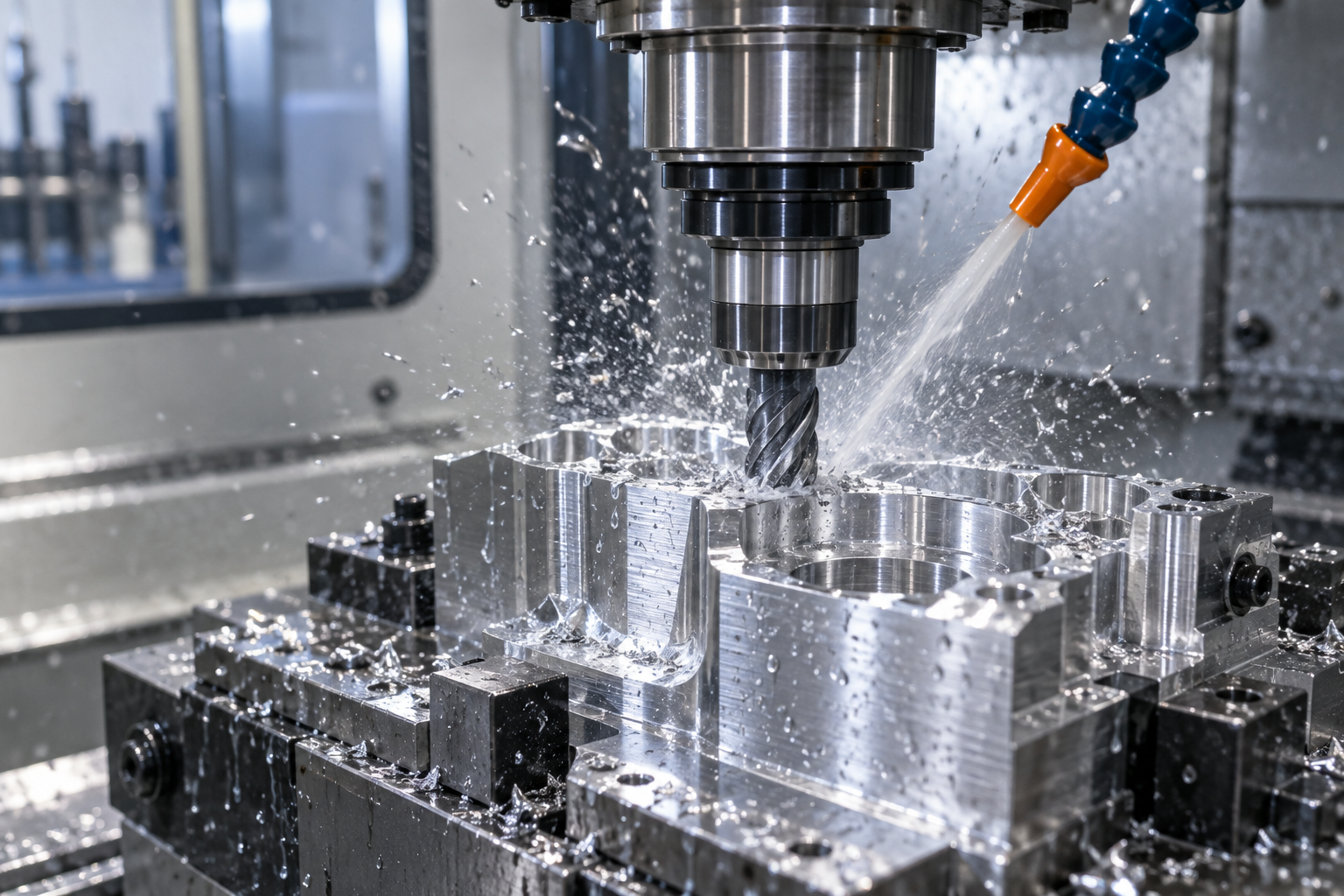

- CNC-Fräsen und CNC-Drehen
- Schleifen und Feinbearbeitung
- Funkenerosion und Drahterodieren
Häufig verwendete Materialien für die Präzisionsbearbeitung
| Materialkategorie | Typische Materialien | Häufige Anwendungen |
|---|---|---|
| Kohlenstoffstahl und legierter Stahl | 45-Stahl, 40Cr, 20CrMnTi | Wellen, Zahnräder, Strukturbauteile |
| Edelstahl | 304, 316L, 17-4PH | Medizin, Lebensmittel, chemische Anlagen |
| Aluminiumlegierung | 6061, 7075, 2024 | Luftfahrtstrukturteile, Automatisierungsvorrichtungen |
| Kupferlegierung | Messing, Berylliumkupfer | Elektroden, leitfähige und wärmeleitende Teile |
| Technische Kunststoffe | POM, PEEK, PTFE | Isolierteile, Verschleißteile, Dichtungen |
| Harte Materialien | Gehärteter Stahl, Hartmetall, Keramik | Formen, Werkzeuge, Verschleißteile |
Genauigkeitsanforderungen und gängige Kennwerte
- Maßtoleranzen: nach Funktionsanforderung festgelegt; zu enge Toleranzen erhöhen die Bearbeitungs- und Prüfkosten erheblich.
- Form- und Lagetoleranzen: zur Steuerung von Passung, Montage und Bewegungsgenauigkeit; müssen mit dem Bezugssystem kombiniert verwendet werden.
- Oberflächenrauheit: beeinflusst Reibung, Dichtheit, Lackhaftung und Ermüdungsfestigkeit.
- Werkstoff und Wärmebehandlungszustand: Härte und Eigenspannungen wirken sich direkt auf Bearbeitungsverformung und Endgenauigkeit aus.
Hauptfaktoren, die die Bearbeitungsgenauigkeit beeinflussen
- Maschinengenauigkeit und Steifigkeit: Fehler von Spindel, Führungen und Vorschubsystem übertragen sich direkt auf das Werkstück.
- Werkzeug und Verschleiß: Werkzeuggeometrie, Werkstoff und Verschleißzustand beeinflussen Maßhaltigkeit und Oberflächenqualität.
- Spannweise: Positionierbezug, Spannkraft und Vorrichtungssteifigkeit verursachen Verformung und Positionierfehler.
- Bearbeitungsparameter: Schnittgeschwindigkeit, Vorschub und Schnitttiefe beeinflussen Schnittkraft, Schwingung und Wärmeverformung.
- Temperatur und Wärmeverformung: Umgebungstemperatur, Schnittwärme und thermische Drift der Maschine verändern die tatsächlichen Maße.
- Messung und Kompensation: Messmittelgenauigkeit, Messmethode und Kompensationsstrategie entscheiden, ob Fehler rechtzeitig erkannt und korrigiert werden können.
Typischer Präzisionsbearbeitungsprozess
- Anforderungs- und Zeichnungsprüfung: Funktion, kritische Maße, Toleranzen, Werkstoff und Oberflächenbehandlungsanforderungen bestätigen.
- Prozessplanung: Bearbeitungsreihenfolge, Bezüge, Spannkonzept und Prüfplan festlegen.
- Materialvorbereitung und Vorbehandlung: Zuschnitt, Spannungsarmglühen oder Wärmebehandlung zur Verringerung späterer Verformung.
- Schruppen und Schlichten (Vorbearbeitung): Materialabtrag, um gleichmäßige Aufmaße für die Feinbearbeitung zu schaffen.
- Feinbearbeitung: durch Schleifen, Feinfräsen oder Sonderbearbeitung Endgenauigkeit und Oberflächenqualität erreichen.

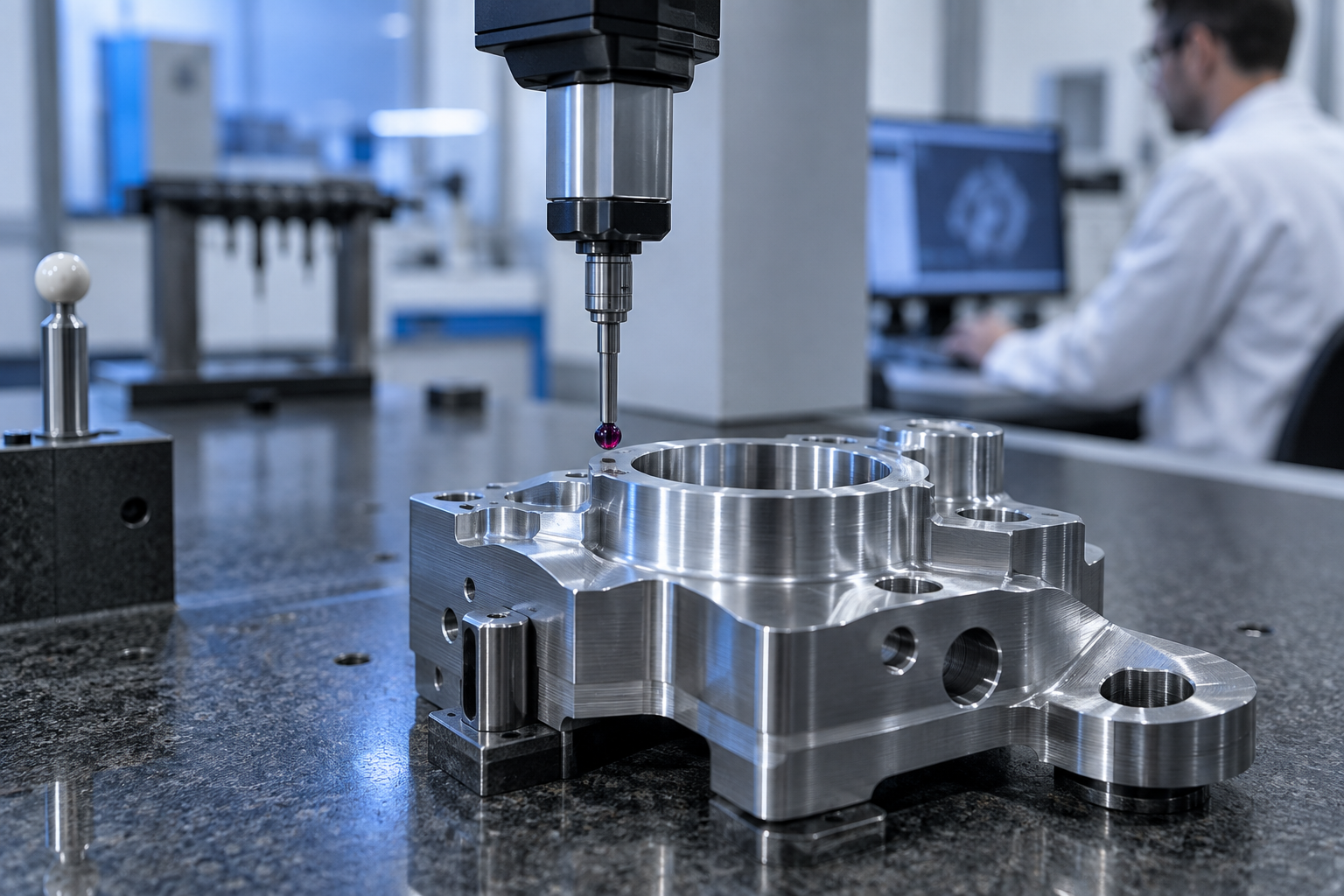

- Messung und Verifikation: mit Koordinatenmessgerät, Bildmessgerät oder speziellen Messmitteln kritische Maße und Form- und Lagetoleranzen verifizieren.
- Oberflächenbehandlung und Verpackung: je nach Bedarf Anodisieren, Beschichten, Passivieren usw. sowie Rostschutz und Schutzmaßnahmen.
Kostenstruktur und Ansätze zur Kostensenkung
Wie wählt man ein Präzisionsfertigungs-Bearbeitungskonzept aus
- Kritische Funktionsmaße und Passungsverhältnisse klären, kritische Toleranzen von allgemeinen Toleranzen unterscheiden.
- Je nach Bauteilstruktur, Werkstoff und Stückzahl eine geeignete Prozesskombination wählen, nicht nur ein einzelnes Verfahren.
- Anlagenfähigkeiten, Prüfmittel und Qualitätssystem des Lieferanten bewerten, nicht nur den Preis betrachten.
- Ein Gleichgewicht zwischen Genauigkeit, Qualität, Effizienz und Kosten finden, Überkonstruktion vermeiden.
Häufige Fragen FAQ
Was ist der Hauptunterschied zwischen Präzisionsfertigung und gewöhnlicher Bearbeitung?
Der Hauptunterschied liegt in der Genauigkeitskontrolle, den Prüfmitteln und der Prozessstabilität. Präzisionsbearbeitung erfordert in der Regel steifere Maschinen, strengere Spannkonzepte, feinere Schnittparameter sowie Verifikation durch Koordinatenmessgeräte usw., um Serienkonsistenz zu gewährleisten.
Muss bei der Präzisionsbearbeitung unbedingt geschliffen oder ein Sonderverfahren eingesetzt werden?
Nicht unbedingt. Ob Schleifen, Funkenerosion oder Drahterodieren eingesetzt wird, hängt von Materialhärte, Strukturkomplexität und Genauigkeitsanforderungen ab. Viele Teile lassen sich durch Präzisionsfräsen und Präzisionsdrehen mit geeigneten Parametern fertigen; Sonderverfahren werden eher für harte Materialien oder komplexe Kavitäten verwendet.
Je enger die Toleranz, desto besser?
Nein. Toleranzen sollten nach funktionalen Anforderungen festgelegt werden. Zu enge Toleranzen erhöhen den Bearbeitungsaufwand, die Prüfkosten und die Ausschussrate erheblich, was zu steigenden Kosten bei begrenztem funktionalem Nutzen führt. Sinnvoll ist es, zwischen kritischen und allgemeinen Toleranzen zu unterscheiden.
Welche Hauptfaktoren beeinflussen das Angebot für Präzisionsteile?
Dazu gehören hauptsächlich Materialart und -menge, Teilekomplexität, Toleranz- und Oberflächenanforderungen, Losgröße, Spann- und Vorrichtungsbedarf, Prüfanforderungen sowie Oberflächenbehandlungsverfahren. Je höher die Genauigkeitsanforderungen und je kleiner die Losgröße, desto höher ist in der Regel der Stückpreis.
Wie lässt sich die Maßkonsistenz in der Präzisionsbearbeitung verbessern?
Durch einheitliche Bezüge, weniger Aufspannungen, Kontrolle von Schnittwärme und Vibration, regelmäßige Kalibrierung von Maschine und Werkzeugen, Online- oder Erstteilprüfung sowie die Etablierung von Parameterstandardisierung und Prozessfähigkeitsüberwachung lässt sich die Konsistenz verbessern.
- Maßgenauigkeit: Grad der Annäherung des Istmaßes an das Nennmaß, üblicherweise durch das Toleranzfeld ausgedrückt.
- Formgenauigkeit: Rundheit, Zylindrizität, Ebenheit, Geradheit usw., die die geometrischen Fehler des Teils selbst widerspiegeln.
- Lagegenauigkeit: Koaxialität, Parallelität, Rechtwinkligkeit, Positionstoleranz usw., die die relativen Beziehungen zwischen Merkmalen widerspiegeln.
- Oberflächenqualität: Oberflächenrauheit, Oberflächenfehler und Eigenspannungen, die Passung, Dichtheit und Ermüdungslebensdauer beeinflussen.
Key takeaways
- Der Kern der Präzisionsfertigung ist die stabile Kontrolle von Maß-, Form- und Lagegenauigkeit sowie der Oberflächenqualität.
- Zu den gängigen Verfahren gehören CNC-Fräsen, CNC-Drehen, Schleifen, Funkenerosion und Drahterodieren usw.
- Bei der Materialauswahl sind Festigkeit, Korrosionsbeständigkeit, Bearbeitbarkeit und Kosten zu berücksichtigen.
- Werkzeugmaschine, Werkzeuge, Spannvorrichtung, Parameter, Temperatur und Prüfung bestimmen gemeinsam die endgültige Bearbeitungsgenauigkeit.
- Ein sinnvolles Konzept sollte ein Gleichgewicht zwischen Genauigkeit, Qualität, Effizienz und Kosten herstellen.
