机加工数控加工全流程：从 L 形铝支架案例看懂工艺、类型与 DFM 取舍

机加工数控加工是什么：从 CAD 模型到 G 代码的数字化减材链条

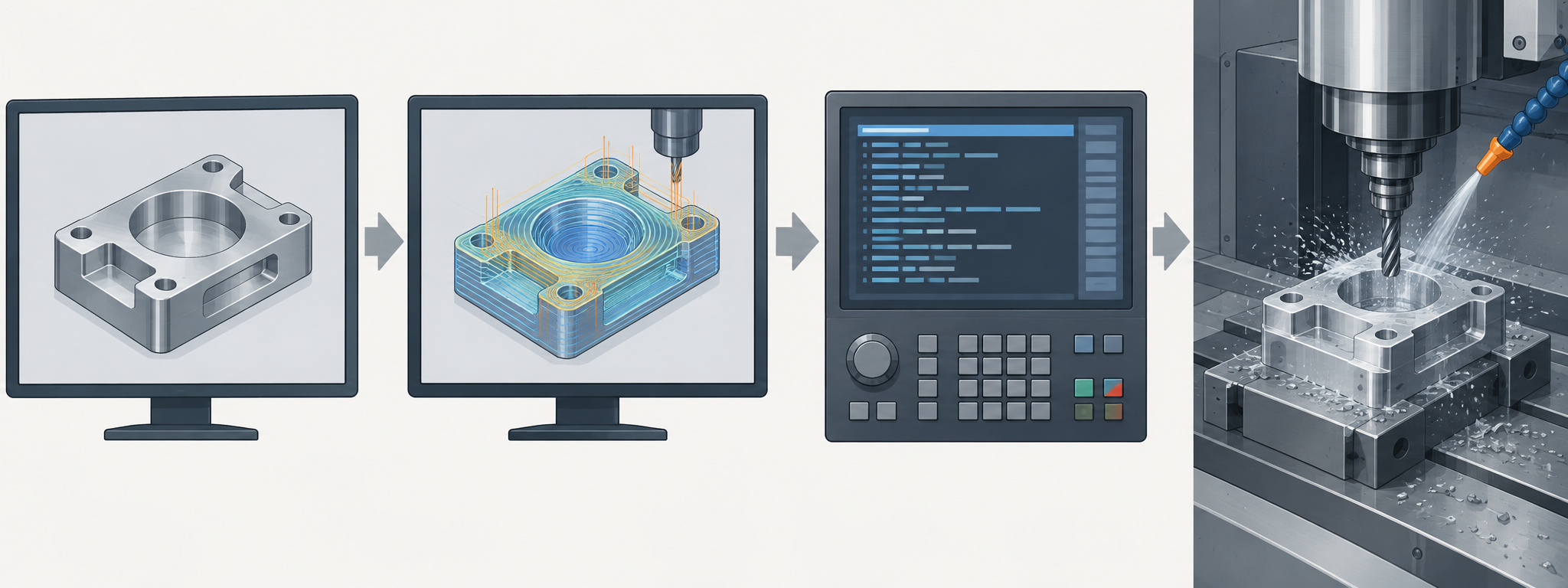

机加工数控加工不是「高级机床」的同义词，而是由软件和代码驱动的一整套减材制造过程：材料被逐步切掉，形状由程序而不是由手感决定。它的链条是固定的——先在 CAD 里把零件建出来，再用 CAM 生成刀具路径，后处理成机床能读的 G 代码和 M 代码，最后交给机床执行。这条链条里任何一环出错，都会在成品尺寸或表面上还回来。

适用材料跨度比很多人想得宽：铝合金、不锈钢、钛、黄铜等金属，ABS、POM、PEEK 等塑料，以及木材、复合材料、泡沫、部分玻璃。选材不只影响能不能切，还影响刀具选择、切削参数和装夹方式。

机床精度量级：位置精度能到多少

业内常见说法是，现代数控机床的位置精度大致落在 ±0.005mm 至 ±0.025mm 这个量级，具体取决于机床设计、校准规程（如 ISO 230-2 类验证方式）、环境温度和工艺需求。受控条件下，高精度加工中心可以做到更严，但这属于特定设备与特定工况，不能当成通用承诺。看供应商能力时，更可靠的做法是拿图纸上的关键公差去问：这台机床、这套装夹、这种刀具，能不能稳定做到，用什么手段验证。

把这条链条理解清楚，后面讨论参数、类型和 DFM 取舍才有落脚点。CNC 加工能力覆盖铣削与车削，适用于金属和塑料精密零件，但它不是孤立环节——很多零件会在 CNC、3D 打印和快速原型之间来回迭代。

机加工数控加工怎么跑起来：程序、装夹到切削的步骤拆解

机加工数控加工不是把图纸丢给机床就完事。它是一条从模型到成品的固定链条，任何一环省掉都会在尺寸或表面质量上找回来。下面按实际操作顺序拆开，每一步都带一句“为什么要做”。

从基准到程序：设计定基准，CAM 定刀具路径

1. 零件设计定基准。先确定哪些面、哪些孔是装配基准，再定其他尺寸。基准没定清，后面所有公差都无处落脚。

2. CAM 编程。把 CAD 模型导入 CAM，选刀具、排刀路、设进退刀方式，后处理成 G 代码/M 代码。这一步决定了走刀顺序和装夹次数，直接影响循环时间。

3. 材料选择与备料。按零件受力、耐蚀和成本选材，毛坯按库存棒料或板料尺寸就近下料。毛坯余量留多少，要能给后续装夹和精加工留出空间。

装夹、试运行与过程监控：两处最容易省掉的环节

4. 机床设置与工件定位。夹紧力过大薄壁件会变形，过小则切削时让刀。精密虎钳、软爪、真空吸盘各管一类零件，选错装夹方式，参数再对也白搭。

5. 加载程序与试运行纠错。这一步常被赶工跳过。正确做法是先空行程验证坐标与安全高度，再用单段执行看第一刀的位置和深度，确认无误再连续跑。省下这十分钟，往往换来一次撞刀或一批废件。

6. 切削与过程监控。切削声变尖、切屑颜色发蓝或变成粉末状，都是参数不合适的信号。听声音、看切屑，比等到终检才发现超差要便宜得多。

7. 精加工与检验取出。精加工前留 0.2–0.5mm 余量，用减小径向切入量的方式换取尺寸精度和表面粗糙度；下机后去毛刺、清洁，再送检。

这一整套流程的能力上限，由六个变量共同决定：切削速度、每齿进给、切深、刀具几何、机床刚度、热稳定性。它们互相牵制——想提效率就得加切深或进给，但刀具悬伸一长、刚性一降，振动立刻吃掉表面质量。后续参数与 DFM 两节，都是围绕这六个变量的取舍展开。

案例：一个 L 形铝支架的机加工数控加工全流程

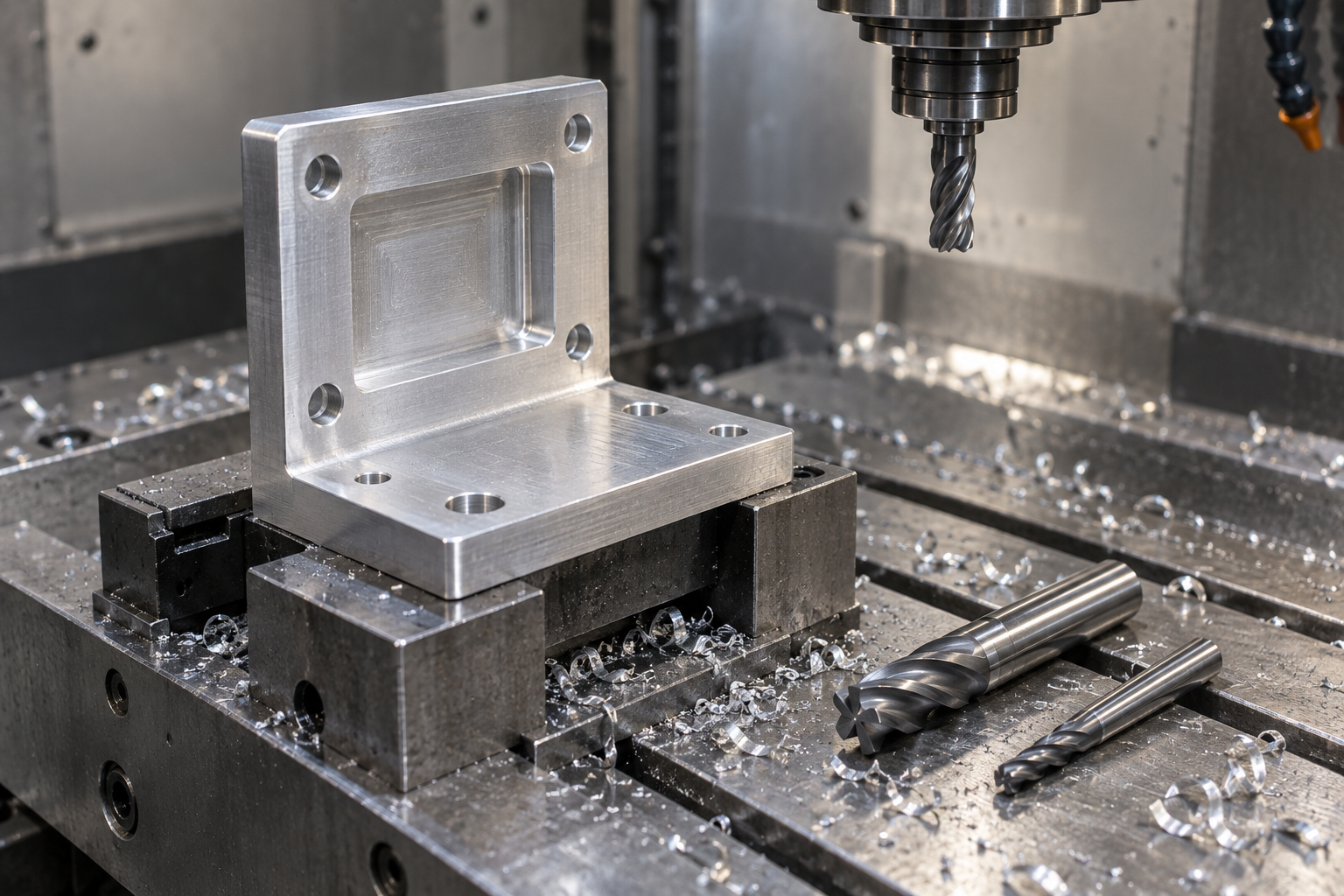

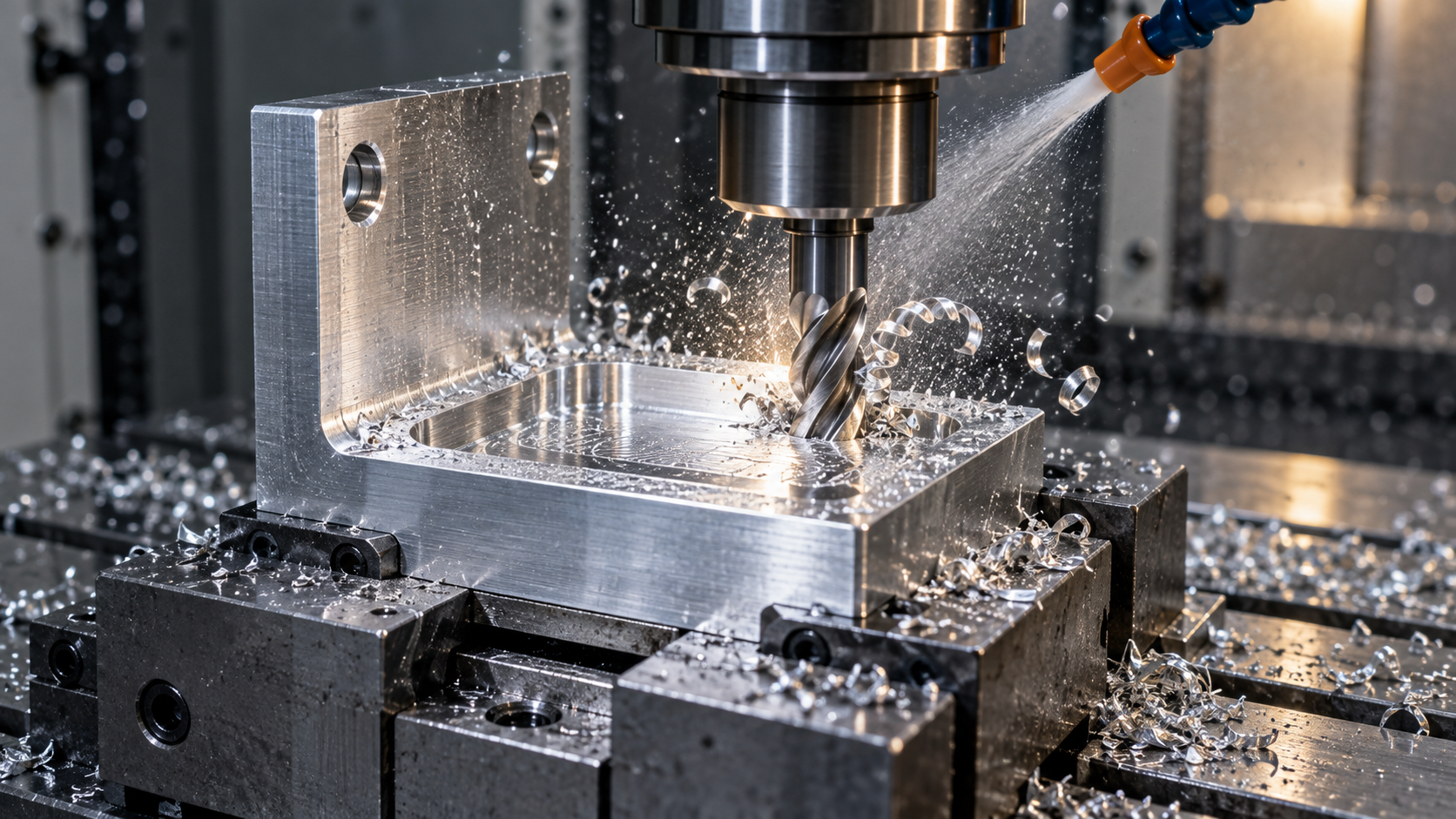

看具体零件比看定义更快。下面这个 L 形铝制安装支架，是从 CAD 到成品下机的完整机加工数控加工案例。零件材质 6061-T6 铝，成品外形 120mm×80mm×10mm，含 2 个 φ10mm 安装孔、4 个 φ6.5mm 紧固孔，中部开 70mm×40mm×5mm 减重凹槽，内角 R3 圆角。关键安装特征公差 ±0.05mm，安装面目标表面粗糙度 Ra 1.6μm。

设计：基准、公差与圆角先定下来

设计阶段先定基准。两个 φ10mm 安装孔的中心线作为主基准，安装面为 Z 向零点。±0.05mm 只落在安装特征和孔位，外形轮廓和凹槽深度公差放宽到 ±0.1mm 即可，避免全尺寸严标把检验成本推高。R3 内角对应 φ6mm 立铣刀半径——这个匹配关系直接决定刀具能不能一次走完内角，不匹配就得换更小刀具、多走几刀。毛坯选 130mm×90mm×12mm 铝板，四周和上下面各留余量，方便后续找正和光面。

编程：从模型到 G 代码与刀具清单

编程在 CAM 里完成：导入模型，设工件坐标系和毛坯，选刀具，生成刀路，后处理成 G 代码。这个零件的刀具清单不长——φ10mm 立铣刀开粗和铣外形，φ6mm 立铣刀铣凹槽和 R3 内角，φ10mm 和 φ6.5mm 钻头打孔，面铣刀光安装面。刀路策略上，粗加工用型腔铣快速去料，精加工用轮廓铣沿壁走刀。生成代码后先空运行，检查换刀位置和快速移动轨迹有没有撞夹具的风险，再单段试切首件。

机加工：装夹、参数与精加工取舍

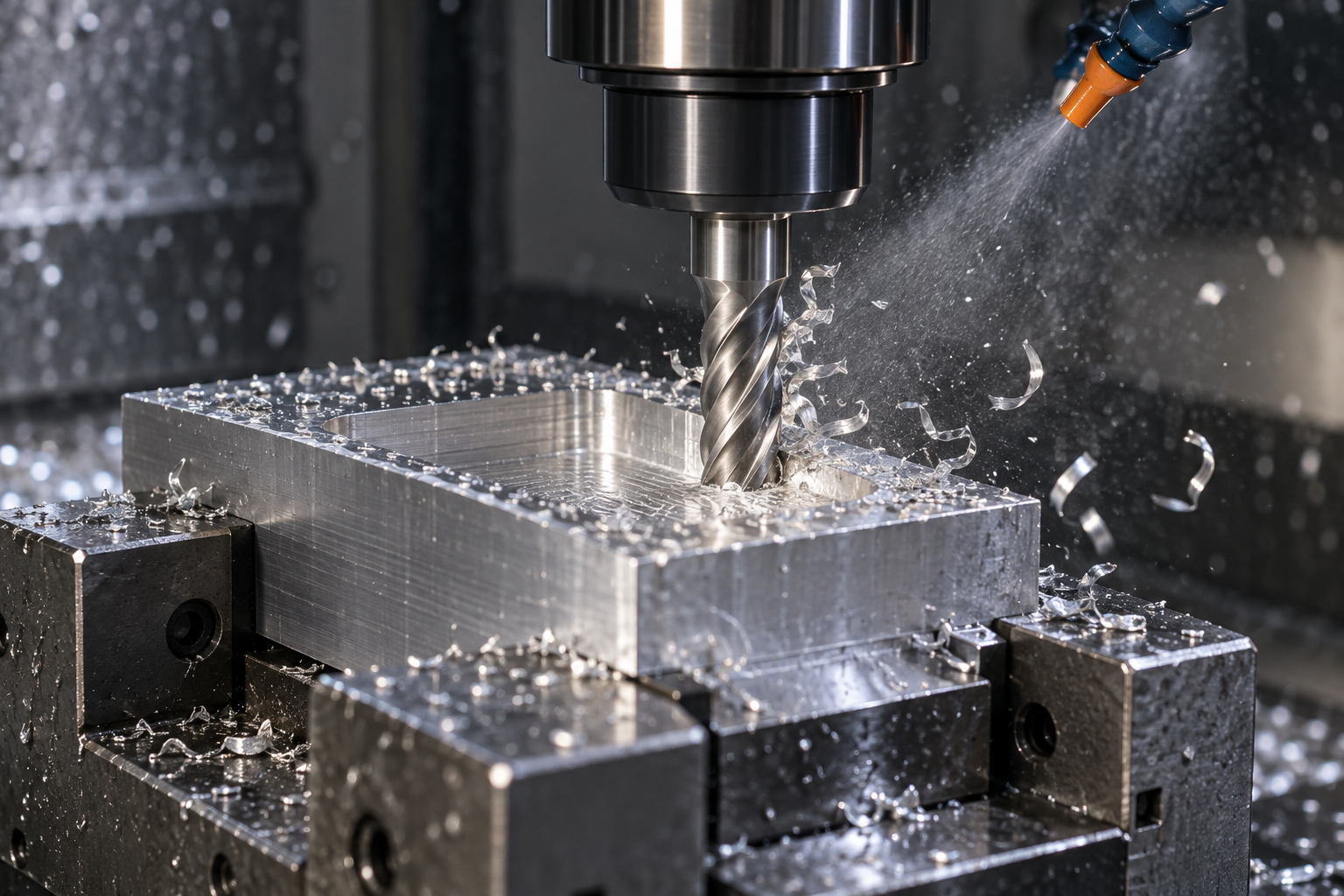

毛坯用精密虎钳装夹，底面垫平，露出加工区域。粗加工示例参数约 12,000 rpm、2,500 mm/min 进给、3mm 轴向切深——这是 6061-T6 铝在该刀具和机床条件下的参考值，不是通用推荐，实际要按刀具直径、机床刚性和表面要求调整。粗加工留 0.3–0.5mm 余量给精加工。精加工时减小径向切入量，换用锋利的新刀，让切削力降下来，尺寸精度和表面质量才有保证。凹槽深 5mm，分层下刀，每层不宜超过刀具直径的 1/2，避免排屑不畅和振动。

验证：CMM 与粗糙度仪对照公差和 Ra

下机后先做首件检验。CMM 测两个 φ10mm 安装孔的中心距、孔到基准面的位置度，以及安装面到孔轴线的垂直度，对照 ±0.05mm；粗糙度仪测安装面 Ra，看是否落在 1.6μm 以内。数字卡尺快速核对 4 个 φ6.5mm 紧固孔径，塞规确认孔径下限。如果 CMM 显示孔位偏移，先查刀具半径补偿值和工件坐标系有没有设错，再查虎钳定位面是否夹了切屑——这类偏差往往不是机床精度问题，是装夹和补偿没对上。

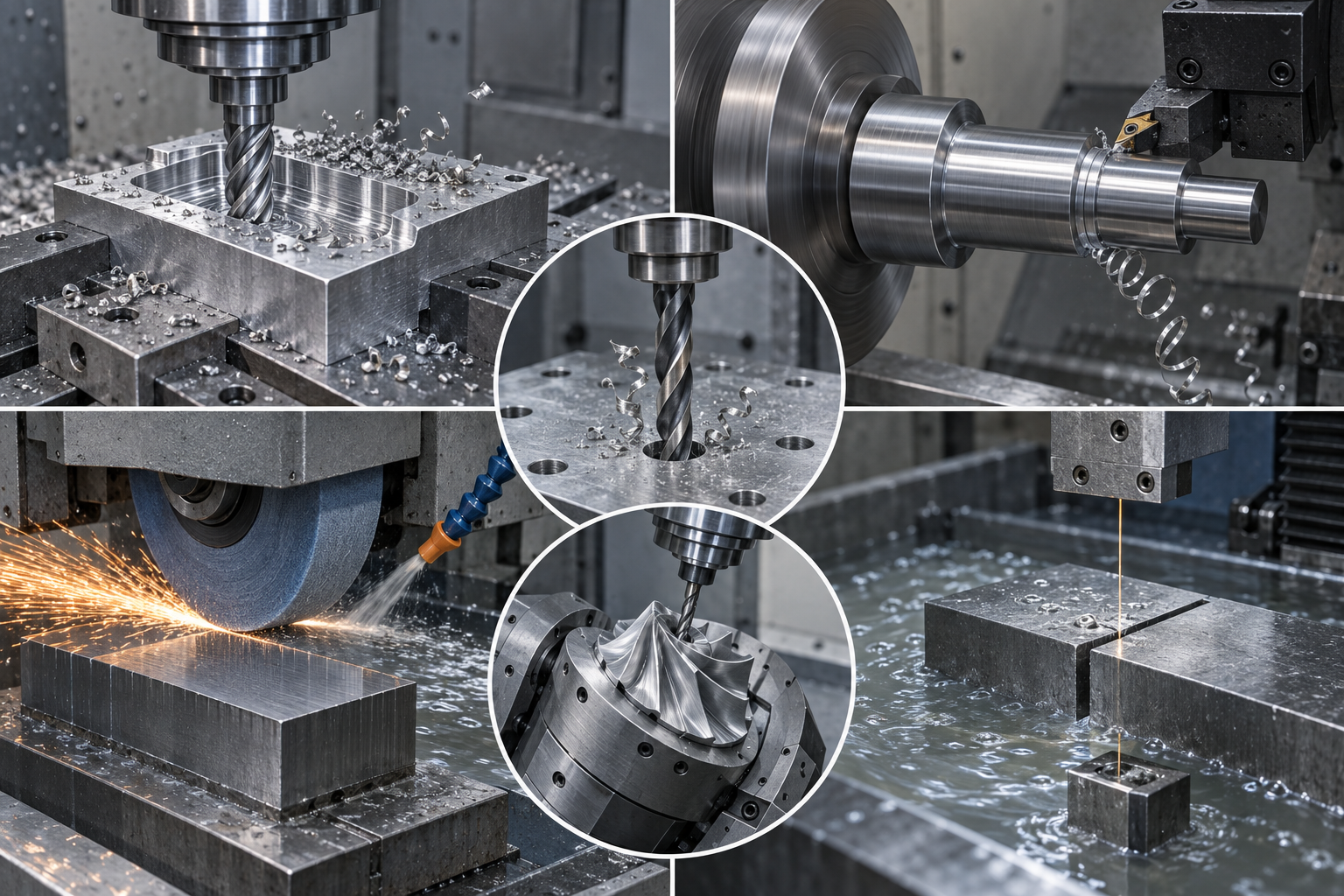

常见数控加工类型怎么选：铣、车、钻、磨、EDM 与多轴的适用场景

数控加工不是一台机床的名字，而是一组减材工艺的集合。选型的起点不是设备清单，是零件形状：回转体、箱体、板类件、淬硬模具，各自对应的加工方式差别很大。下面按"类型—擅长什么—适合谁"配对讲，最后给一组决策维度。

铣削：刀具旋转、工件静止，管平面、型腔与轮廓

铣削是最常见的数控加工方式，立式加工中心配立铣刀，能铣平面、挖型腔、走外轮廓、开减重凹槽。前面 L 形铝支架的中央 70×40×5mm 凹槽和 R3 内角，就是铣削的典型活儿。适合板类件、箱体、支架、治具底板这类有平面和台阶特征的零件，行业上覆盖自动化设备、电子结构件、工装夹具。

车削、钻孔与磨削：回转体、孔系与严公差表面

车削是工件旋转、刀具静止，擅长轴、套、法兰、接头等回转体，车外圆、端面、切槽、车螺纹一次装夹就能完成大半。钻孔负责孔系与螺纹底孔，位置精度靠钻模或直接由机床定位保证。磨削用于硬材料或对尺寸、表面要求更严的场合，比如淬硬轴颈、量规面，通常作为精加工工序放在热处理之后。

EDM、雕刻与多轴：窄深槽、清角、复杂曲面

电火花（EDM）靠放电蚀除材料，能加工淬硬钢、窄深槽、尖角清角和模具型腔，是铣刀够不到的位置的补位工艺。雕刻机多用于面板、铭牌、浅浮雕和标识。多轴（3/4/5 轴）适合复杂 3D 曲面与一次装夹完成多面特征：减少重复装夹，就减少了基准转换带来的定位误差，代价是编程与夹具更复杂。

怎么定：五个决策维度

把选择拆成五点更快：材料硬度、工件尺寸与厚度、设计复杂度、精度要求、批量与装夹次数。硬材料或淬硬件优先考虑磨削与 EDM；回转体先想车削，箱体先想铣削；薄壁大件要提前评估变形与装夹方案；精度要求每上一档，检验手段和成本都会跟着走。实际选型还要看供应商的机床配置与刀具库存，同一张图纸在不同车间可能有不同走法。

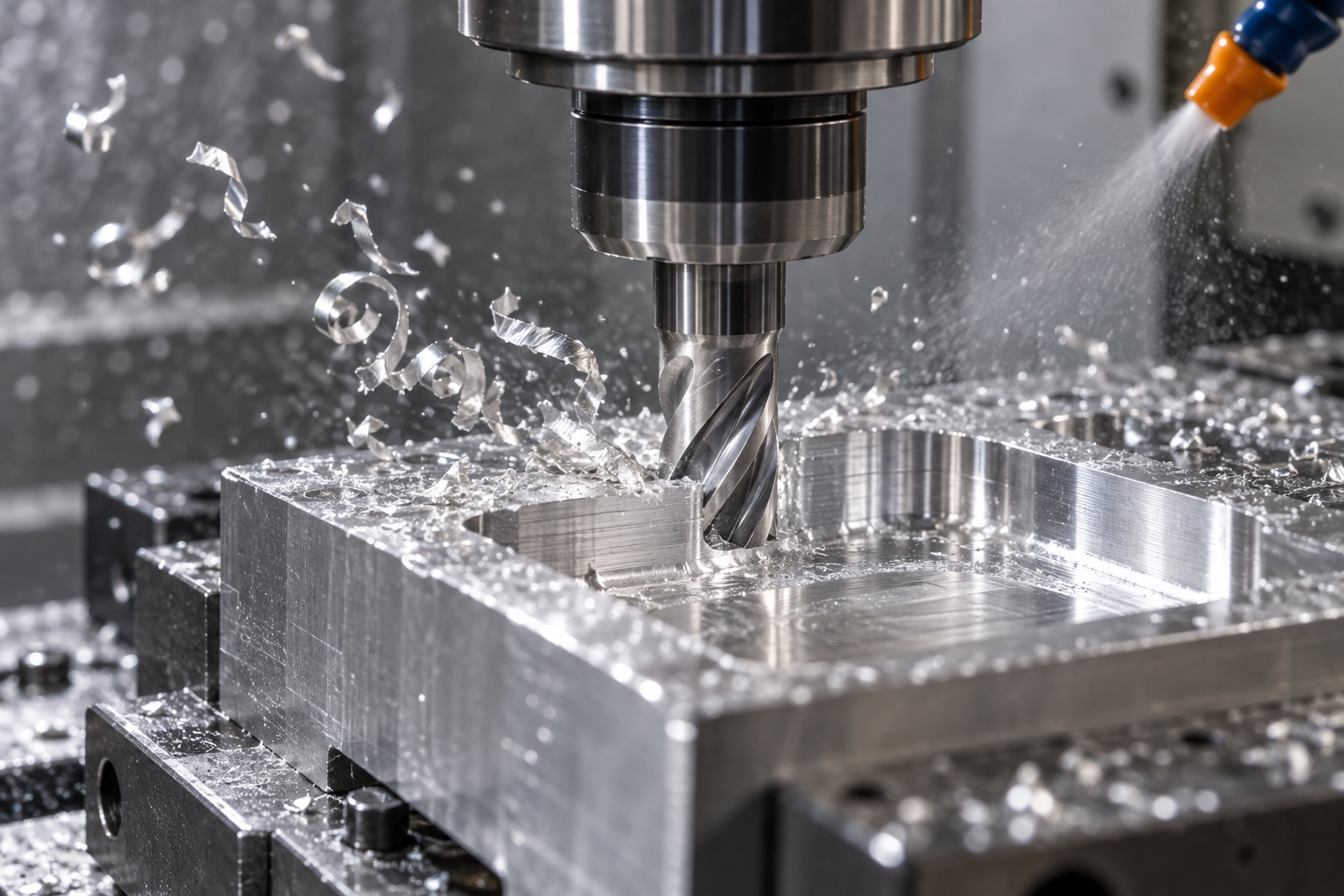

切削参数怎么定：转速、进给、切深与振动的因果链

每齿进给、切深与刀具悬伸的取舍

出现振动时先改什么

面向机加工数控加工的 DFM：在切金属之前就控制成本

DFM（面向制造的设计）不是审图会上的礼貌建议，而是把成本根因提前找出来的主动动作。零件几何、公差、材料规格一旦冻结，后面所有省钱的余地都压在刀具路径和装夹上——空间很小。机加工数控加工的成本大头是加工时间、刀具消耗和检验工时，这三项都能在设计阶段被推低。

几何简化：把复杂曲面和尖角换成刀具能走的形状

公差与表面粗糙度：只给配合面加严，非配合面放开

刀具与材料标准化：减少换刀、减少去除量

常见缺陷与预防：尺寸不准、毛刺、刀具痕迹与变形

机加工数控加工的缺陷很少是孤立的。它们几乎都能回溯到上一节的参数选择、装夹方案或 DFM 决策。所以排查顺序很重要：先查最可能变动、最容易测量的一项，再动参数。下面按缺陷类型给出「先查什么、再改什么」的顺序，改完务必更新程序和刀具补偿表，否则下一次首件还会重演。

尺寸不准：先查刀具磨损补偿与热漂移

尺寸系统性偏大或偏小，先看刀具磨损补偿值是不是还停在上一批的数值。硬质合金立铣刀加工 6061-T6 铝时磨损慢，但加工不锈钢或淬硬钢时刃口磨损会明显加快，补偿必须跟着走。其次查热漂移：连续切削几小时后主轴和丝杠升温，机床位置精度会漂，业内常见量级约 ±0.005mm 至 ±0.025mm，受环境与冷却条件影响；受控条件下高精度加工中心能更严，但要以具体机床校准和图纸要求确认。

排除磨损和热漂移之后，再查夹具是否让刀——薄壁件或悬伸长的工件在切削力下会退让，这时改的是支撑和切削力，不是补偿值。

毛刺与刀具痕迹：从进给、悬伸和跳动找原因

毛刺多出现在出口侧和孔口。先看刀具是否变钝——钝刀把材料推挤而不是剪切，毛刺会变厚。再看进给是否过小：每齿进给太低会让刀刃在表面摩擦而不是切削，反而加剧毛刺和加工硬化。必要时增加去毛刺工序，但更前一步是让粗加工留下合理余量、精加工一次切净。

刀具痕迹分两类。振纹（规则波纹）通常来自刀具悬伸过长或主轴转速与刀柄跳动不匹配，先缩短悬伸、检查刀柄跳动，再调整转速与进给组合。接刀痕来自多次走刀衔接，属于刀具路径规划问题，改的是重叠量和切入切出方式，不是参数。改完这两类问题，记得把新的转速、进给和刀具路径参数写回程序。

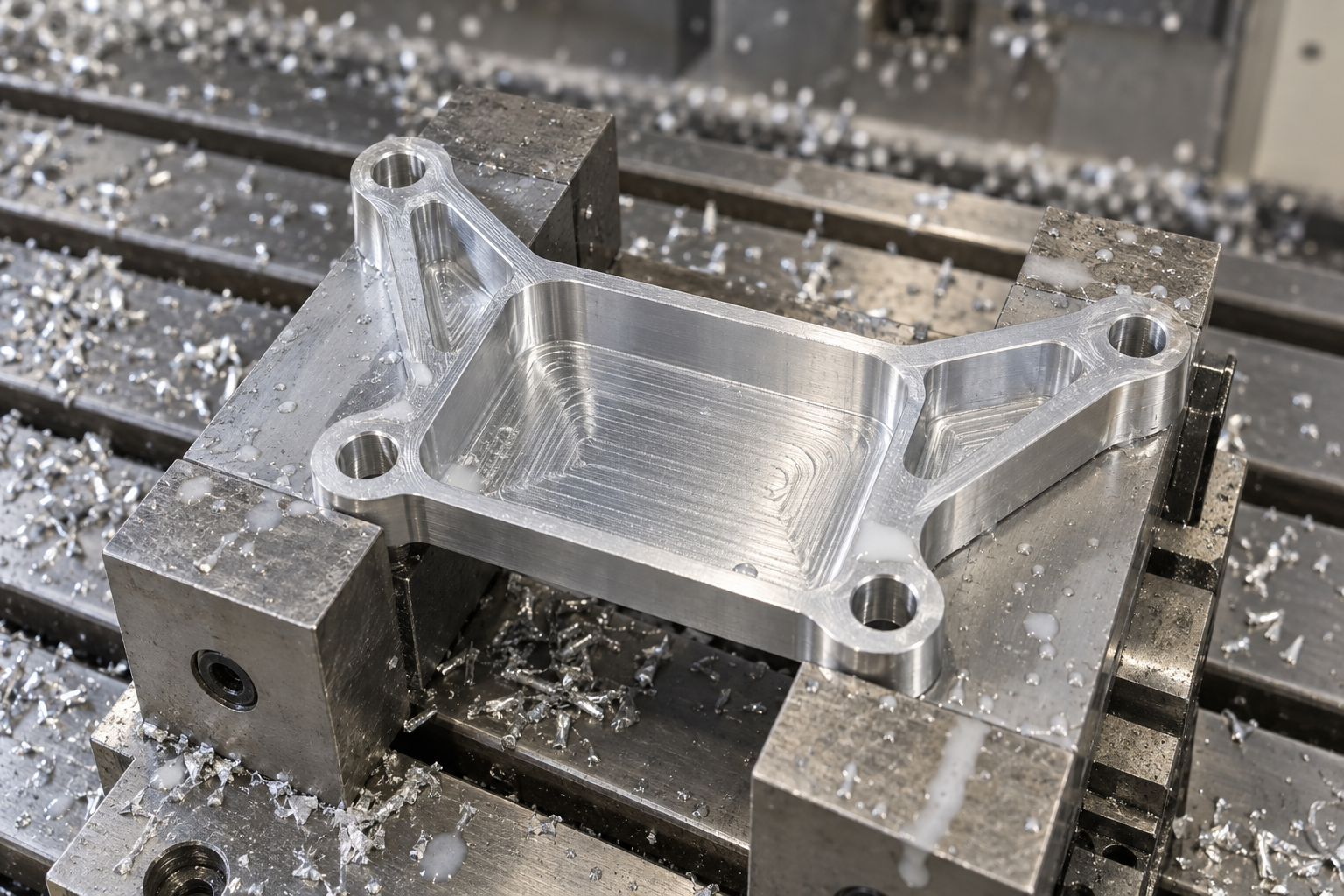

薄壁与细长件变形：对称去料、辅助支撑

变形往往在松开夹具之后才显现。原因通常是残余应力释放和切削力不均。对应动作：减少径向切入量，别用满刀宽去啃；采用对称去料，让工件两侧受力平衡；增加辅助支撑或改用真空吸盘、软爪装夹，避免夹紧力把工件压变形。案例里的 70×40×5mm 减重凹槽就属于薄底结构，槽底越薄，越要控制径向切入量和走刀顺序。这些改动会改变循环时间，但比报废一个工件划算。

检验与质量控制：CMM、粗糙度仪与闭环反馈

机加工数控加工的最后一环不是“下料”，而是把图纸上的公差和表面要求证明出来。案例里的 ±0.05mm 与 Ra 1.6μm 不会因为参数写得好就自动成立，要靠检具和量具逐项对上。终检和过程抽检分工不同：首件检验（FAI）确认程序、刀具补偿和装夹定位是否一次到位；过程抽检盯住刀具磨损和热漂移带来的缓慢偏移。

各检具管什么：别让一台设备包打天下

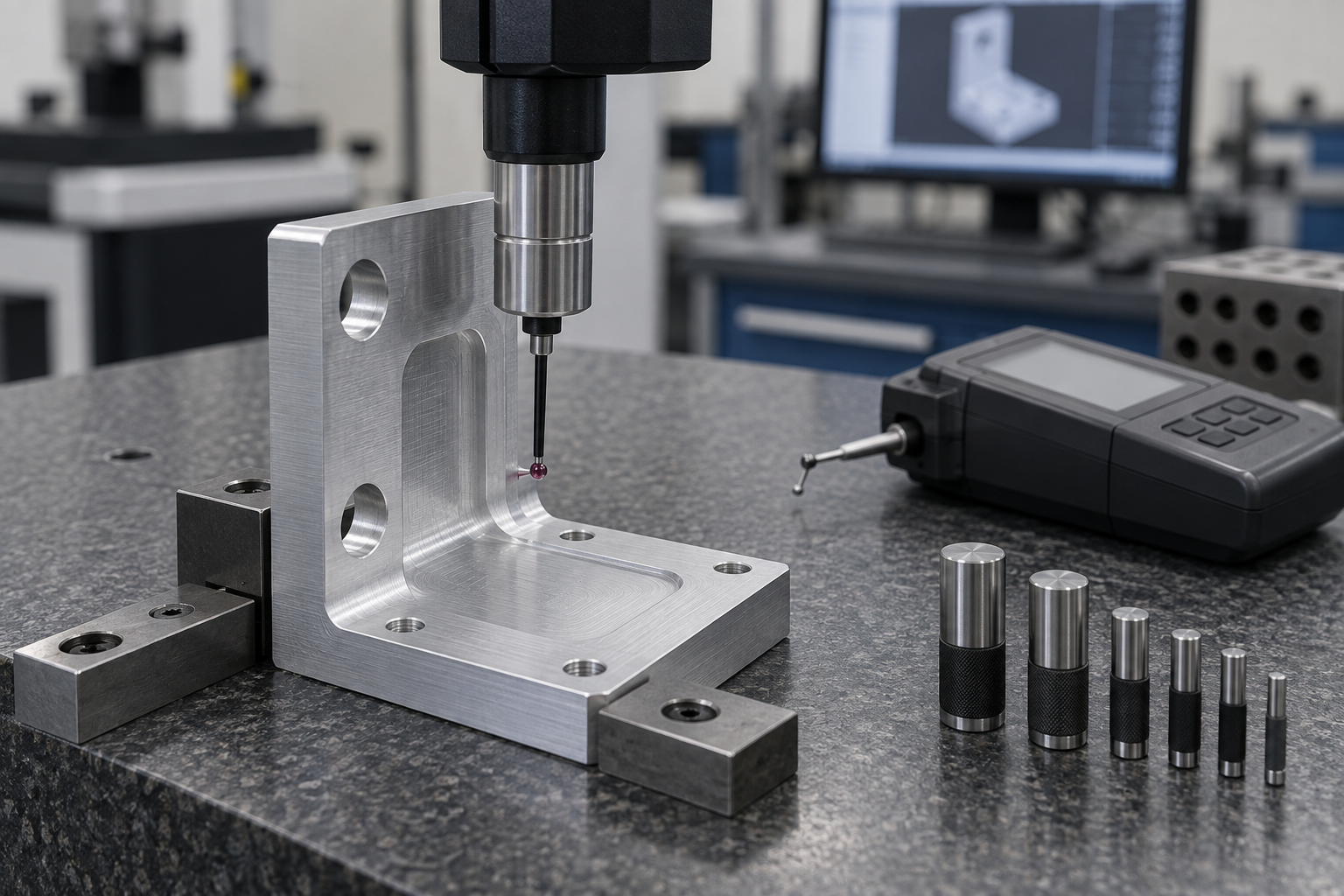

• CMM（三坐标测量机）：管孔径、孔位、位置度和关键安装特征的尺寸。案例中 2 个 φ10mm 与 4 个 φ6.5mm 孔的中心距、以及凹槽到基准边的距离，都适合用 CMM 按基准建立坐标系后逐点采。
• 光学扫描仪：管整体轮廓与曲面比对，适合减重凹槽和 R3 内角的形状偏差快速成像，但绝对尺寸精度通常低于 CMM，适合作为补充。
• 表面粗糙度仪：管 Ra 目标。安装面 Ra 1.6μm 这类要求，用便携式粗糙度仪沿进给方向测几道，比目视判断可靠。
• 数字卡尺与塞规：管孔径和快速抽检。φ10mm 孔用塞规过/止判断更直接，卡尺适合槽宽、台阶高度等次要件。

超差之后怎么回溯：先补偿，再夹具，后热效应

尺寸超差不要急着改程序。按顺序查：刀具磨损与补偿值——先看刀具寿命计数和机上补偿是否该更新；夹具刚度与定位重复性——精密虎钳是否让薄壁件夹变形，定位面有没有切屑；热效应与切削液——连续切削后主轴和工件温升会让尺寸缓慢漂移，切削液是否覆盖到位。找到原因后，把修正写回程序和作业指导，而不是只调一次机床。

这套闭环和前面讲的参数、DFM 是连着的：公差越紧、Ra 要求越低，检验工位和废品风险就跟着涨。所以标注时把关键安装特征和其他面分开对待，能给检验省下大量工时。如果手上有具体零件想评估可制造性，可以走 CNC 报价入口上传图纸，先看 DFM 反馈再决定公差怎么标。
