定制零件怎么从一张图纸做到交付：非标零件定义、选型与流程拆解

什么是定制零件？先分清标准件与非标零件

要理解定制零件，最好先从它的反面——标准件——说起。螺栓、螺母、垫圈、滚动轴承，这些零件在结构、尺寸、画法、标记上早已完全标准化，由专业厂按统一规格批量生产，采购时只需报出规格型号，拿到的产品在不同厂家之间可以直接互换。标准件的逻辑是：规格统一，谁做都一样。

非标零件正好走在另一条路上。行业内对非标零件的界定是：国家没有制定严格的标准规格及参数规定，由企业自主控制，按客户的图纸或具体需求定制。换句话说，它没有通用型号可查，规格由这一张图、这一批需求单独定义。标准件是“选出来的”，非标件是“做出来的”。

非标零件的简化分类：金属与非金属

非标件并没有一套很规范的分类体系，行业里通常按材质做二分：金属件与非金属件。金属非标件往往要从铸造或棒料开始，到精加工结束，全流程做质量控制，工序复杂、可变性大；非金属件则更多涉及工程塑料、亚克力、橡胶等，加工方式和热处理逻辑完全不同。这个二分法只是简化框架，方便先判断工艺方向，不代替具体的材料选型。

也正因为没有统一规格，定制零件的成本和工序复杂度通常高于标准件。标准件可以靠批量摊薄工装与调试成本，非标件每一批都相当于重新走一遍工艺准备，开发周期自然更长。这是非标件的固有属性，不是某一家工厂效率低。

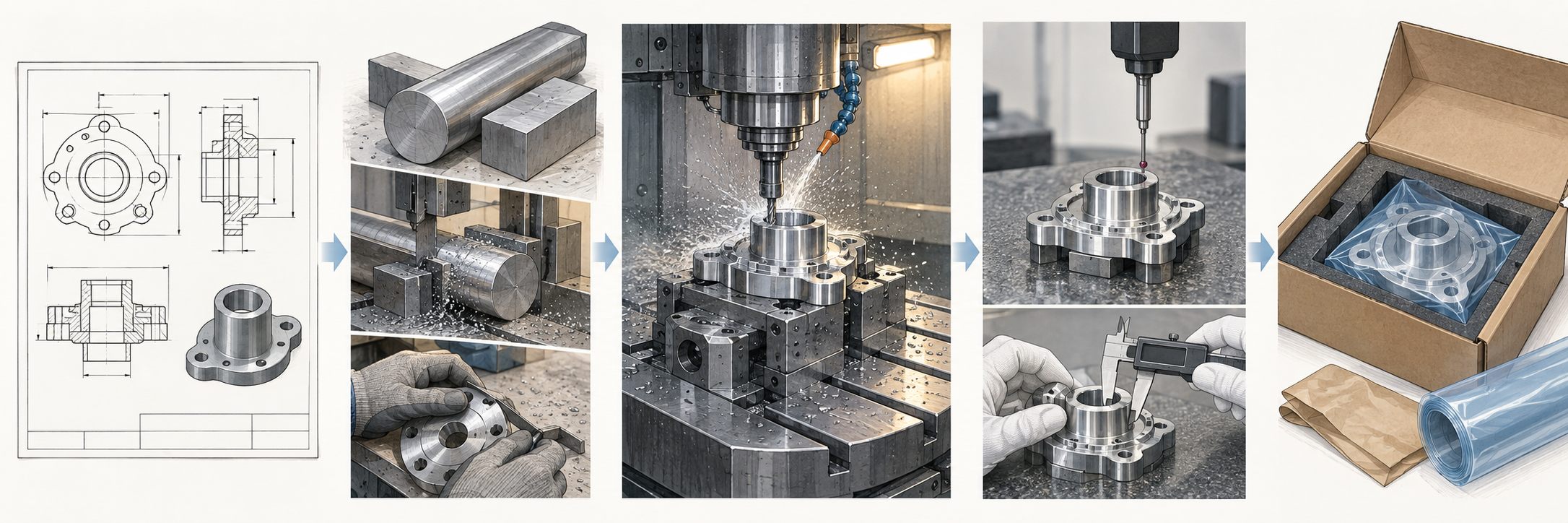

定制非标精密零件的典型工序链

标准件可以按目录下单，定制零件不行。非标零件没有统一规格，工序无法照抄，只能按图纸逐步确认。下面这条链是按“输入—动作—输出”拆开的，后面各节会逐段展开。

这条链比标准件长得多的原因在于可变性：金属非标件往往需要从铸造或锻造到精加工全程控制质量，中间任何一个环节的基准或余量没留对，后面都要返工。也正因为工序复杂，定制零件的成本和周期通常高于同规格标准件，这不是厂家加价，而是工序本身决定的。

前期准备与图纸分析：定制零件的第一道关

定制零件（非标零件）的订单成不成，往往在开工前就定了七八成。图纸递过来，厂家要做的第一件事不是报价，而是把信息读全：尺寸、形状、材料、公差，再往深一层看结构、尺寸精度、形位公差、表面粗糙度。这几项里有任何一项含糊，后面都可能变成改图、返工或加价。

客户要提供什么：图纸不是一张图就够

一张二维工程图加一个三维模型，通常只是起点。要让定制零件真正能开工，客户至少要交代清楚三件事：

• 基准与关键尺寸：哪个面是基准，哪些尺寸是装配功能尺寸，哪些只是参考。标注越明确，越少来回确认。
• 材料与状态：是 6061-T6 还是 304，是否要热处理、是否要指定板材或棒料，都会影响成本和后续工序。
• 数量与用途：单件打样、小批试制还是量产爬坡，直接决定用 CNC 还是别的方式，也决定要不要开专用检具。

图纸信息缺失的代价很具体：一个没有标注公差的配合孔，厂家按自由公差做，装配时发现装不进去，就要重新加工。问题不在车间，而在图纸阶段没把功能需求翻译成制造语言。

厂家要确认什么：从图纸到可制造性

收到图纸后，厂家的确认动作通常包括：结构是否能被标准刀具够到、薄壁或深腔会不会在加工中变形、形位公差是否和装夹方式冲突、表面粗糙度要求是否需要额外研磨或抛光。这些确认做在前面，比做到一半停下来改要便宜得多。

如果手上有明确图纸和数量，先做一轮可制造性检查再进入报价，是定制零件比较稳妥的起步方式。这一步不解决所有问题，但能把大部分“设计上可行、加工上别扭”的地方提前暴露出来。

把验收标准写进图纸，比事后争论谁对谁错便宜。这句话对定制零件尤其成立——非标件没有统一标准规格可依赖，图纸就是双方唯一的共同依据。

材料选择与预处理：定制零件性能的起点

定制零件的图纸分析定下“形状与公差”，下一步是把材料定死。材料一旦进车间，后面所有工序——切削参数、装夹方式、去应力安排、表面处理——都得围着它转。选错材料，往往不是报废一件，而是整批尺寸漂移、重新排产。所以这一节只讲选择逻辑：先按用途锁定材料类别，再权衡金属与非金属，最后用预处理把尺寸稳定性买回来。

先看用途，再看金属与非金属

用途决定材料类别的上限。承力结构件、运动副、密封面，通常优先金属；外壳、导流件、绝缘件、轻量化支架，非金属往往更划算。金属里再分：碳钢与合金钢强度高、成本低，但耐蚀要靠镀层或涂层补；不锈钢耐蚀好，加工硬化倾向明显，切削时刀具磨损快；铝合金密度低、切削性好，刚度却不如钢，长悬伸结构容易让刀；铜合金导热导电好，价格敏感。非金属里，工程塑料的重量、耐化学性和电绝缘是优势，代价是刚度、耐温与蠕变性能受限。

需要澄清一个常见误解：耐温不是“能不能碰热水”。业内常见的高温特种塑料（如 PEEK、PEI、PPS 一类），通常可在 150℃–350℃ 的高应力环境中长期工作，具体上限取决于牌号、填充体系与载荷时间；这属于材料能力示例，不是任何一家的保证。定制零件如果用在发动机舱、烘箱、消毒设备附近，选材时要把“峰值温度”和“持续温度”分开写进图纸。

预处理：把尺寸稳定性提前买回来

很多定制零件不是加工不出来，而是加工完放两天就变了。粗加工切除大量材料，内应力重新分布，薄壁件、长轴、大板件尤其明显。常见做法是粗加工后安排去应力退火，再精加工；铝合金的去应力温度与保温时间要按牌号确认，不能照搬钢的曲线。铸件、锻件毛坯通常也建议先做一次稳定化处理，再进入精加工工序。

非金属的预处理方向不同：塑料件在加工或注塑前要干燥，吸湿的尼龙、PC 直接成型会出现银纹、气泡和尺寸偏差；有些材料需要按供应商给的干燥温度与时间执行，而不是“烘一烘就行”。金属件在工序间停留时要做防锈，尤其是碳钢件在去应力、等待精加工之间，一道防锈没做，后面可能多出打磨和返工。

选择逻辑收束成三句话：先按载荷、温度、介质、重量定类别；再在同类里比加工性、耐蚀和成本；最后用去应力、干燥、防锈把尺寸稳定性锁住。材料清单不需要堆，但这三句话必须在图纸或技术协议里落成明确的牌号、状态和热处理要求。牌号含糊的定制零件，报价和交期通常都不可控。

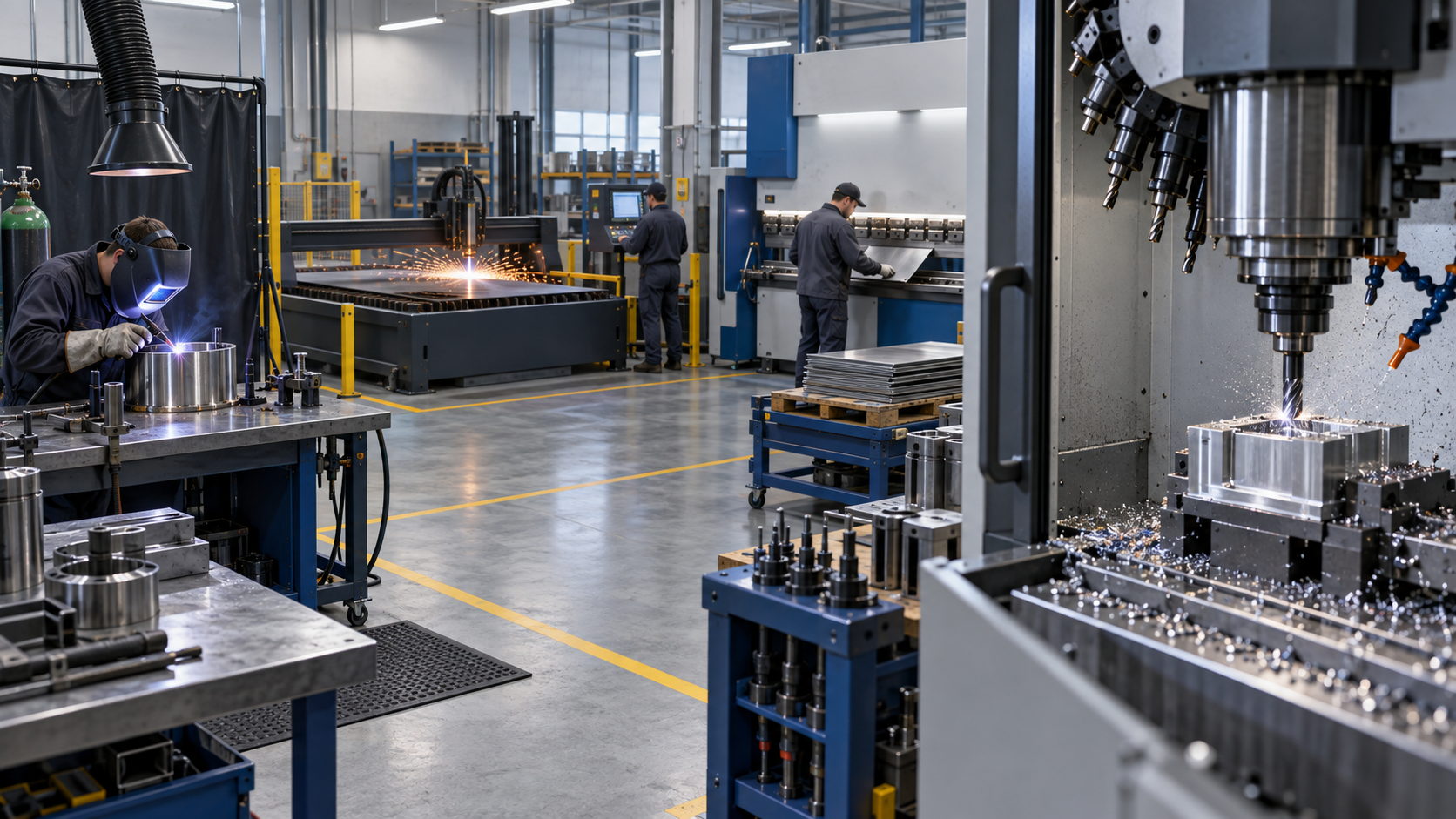

非标零件定制加工设备有哪些？按用途分五类

搜「非标零件定制加工设备」，容易得到一串型号和品牌。对采购和工程师更有用的分法，是按用途分组：这台设备解决什么问题，而不是它叫什么。定制零件的工序链跨焊接、切割、成形、切削、后处理与检测，同一批零件往往要在几类设备之间流转。下面按五类说清楚各自的职责边界。

焊接与切割：解决连接和开料

焊接类常见对焊机、氩弧焊机。前者用于棒料、线材、型材的对接，后者用于不锈钢、铝等薄壁件的成形焊接，热影响区小、焊缝成型好。切割类常见砂轮切割机、空气等离子切割机、角磨机：砂轮切割适合型材下料，等离子切割用于中厚板轮廓开料，角磨机多用于去毛刺和焊后修整。这一类设备决定的是「料能不能下来、件能不能连上」，是定制零件进入精加工前的准备工序。

成形与切削：定制零件的形状与精度主体

成形设备包括折弯机、裁板机、卷板机、冲床，主要处理钣金件和壳体件：折弯定角度，裁板定展开尺寸，卷板做圆弧面，冲床做孔位和落料。切削设备才是定制零件精度的落点。这里要提一个常被混淆的差异：数控加工中心与数控铣床的核心区别，在于自动换刀、一次装夹实现多工序——铣、钻、铰、攻丝可以在同一基准下完成，减少重复装夹带来的累积误差。对多面孔位、多工序的定制零件，这个差异直接反映在公差能否稳定上。行业内常见的高精度区间，数控设备定位精度可到 0.0025mm 量级、严格公差到 ±0.005mm 级别，属设备能力示例，具体能不能做到要看结构、材料和装夹，需在图纸上逐项确认。

后处理与检测：让定制零件可验收

后处理包括去毛刺、倒角、抛光、阳极氧化、发黑、喷砂等，解决外观、耐蚀和装配手感。检测设备包括卡尺、千分尺、影像测量仪、三坐标测量机（CMM）和粗糙度仪，回答的是「这批定制零件到底合不合格」。检验方式通常分首件、巡检和出货抽检，高精度或关键功能尺寸常要求 CMM 报告。这些同样属于行业常见做法，需要写进采购要求，而不是默认供应商一定提供。

按用途分五类，比背型号有用得多。选供应商时，与其问「你们有什么设备」，不如问「这类定制零件你们用哪几类设备、哪道工序外协」。外协环节越多，交期和公差链越难控。

DFM 前置：为什么定制零件的成本与交期问题多出在设计阶段

定制零件报价回来偏高、交期一拖再拖，采购和工程师的第一反应往往是“车间没排好产”。但把返工记录翻一遍会发现，多数超支与延期并不是出在机床前，而是出在更早的环节——设计阶段对制造约束考虑不足。图纸在 CAD 里“画得出来”，不等于在实际加工里“做得出来”。DFM（面向制造的设计）前置，就是把这类问题挪到报价之前解决。

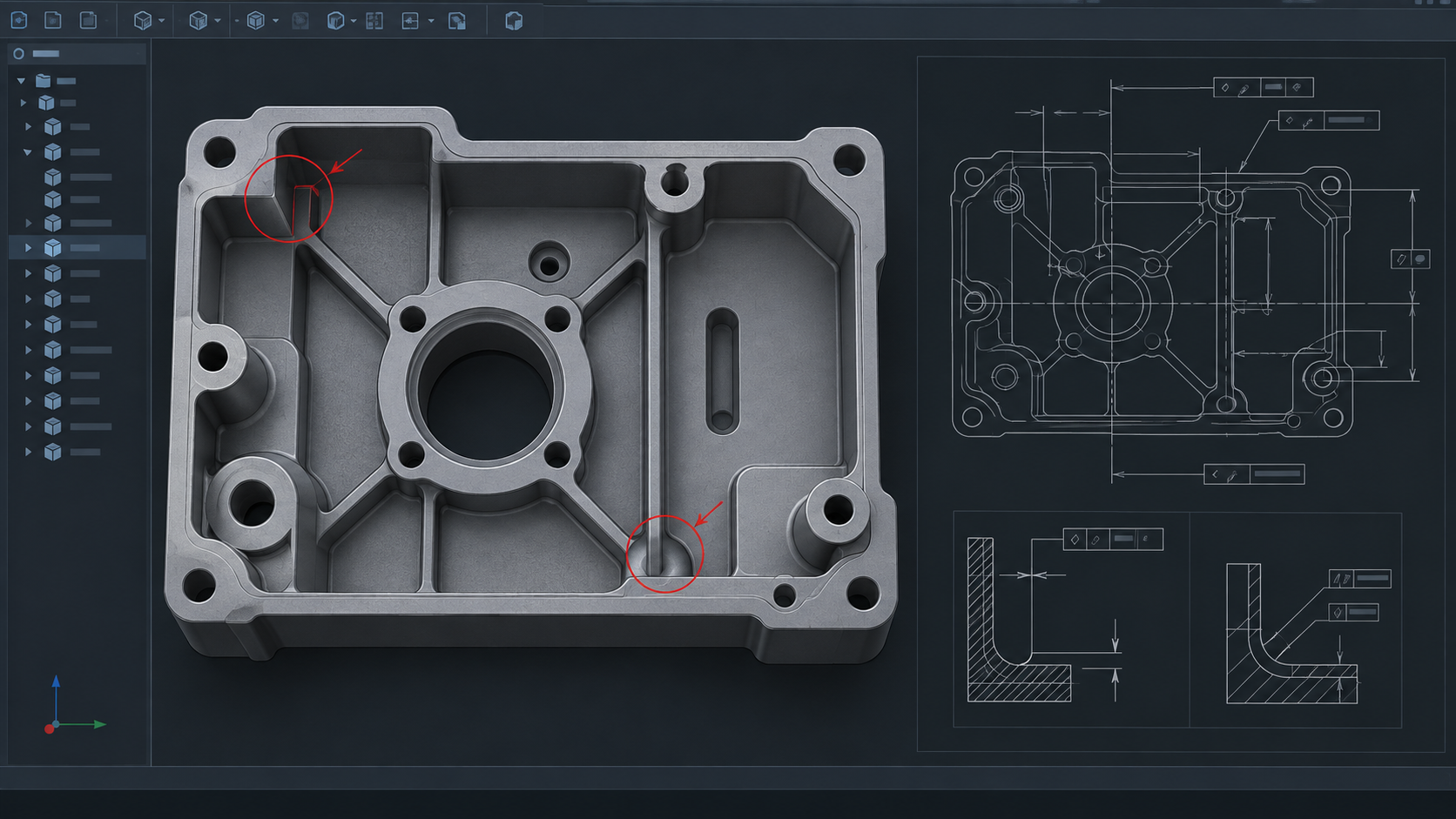

DFM 到底在检查什么：三个问题

非标零件没有统一规格，制造约束因结构而异，所以 DFM 不是一张固定检查表，而是围绕几个反复出现的问题展开。工程上通常看这三条：

1. 该结构能否用标准刀具完成加工？深窄槽、内直角、底部圆角过小、刀具伸不进的位置，都会逼出电火花或专用刀具，成本与周期随之上升。把内圆角放大到标准铣刀半径能到的范围，往往不改变功能，却能省掉一道工序。
2. 公差是否与功能需求匹配？把整张图的公差统一收紧到高精度区间，是最常见的过度设计。真正需要严控的通常只有配合面、定位面和关键功能尺寸；非配合面按一般公差即可。行业里严格公差可到 ±0.005mm 级别，但那是按需使用的区间，不是默认值。
3. 是否存在过度设计？过厚的壁、过多的加强筋、非要一体成型的复杂结构，都会拉高材料与工时。能用钣金折弯替代整块铣削、能用标准型材替代定制截面时，值得先算一笔账。

这三个问题的共同点是：它们都在图纸阶段可改，且改动通常不影响功能。等进了车间再发现，改动就变成了返工、改图、重新装夹和重新排产。

定制零件避坑：把 DFM 放在报价之前

顺序很关键。先报价、后做 DFM，等于用一份还没优化的图纸去谈价格和交期，后面每改一次都要重来。更稳的做法是：

• 上传 CAD 后先做一轮 DFM 检查，拿到可制造性反馈，再进入正式报价；
• 在图纸上明确标出关键功能尺寸与基准，其余尺寸给出一般公差即可，避免“全场加严”；
• 区分外观面与功能面——外观面管表面粗糙度和纹路，功能面管尺寸与形位公差，两者要求不同，不必互相牵连。

一句话收束：能改在图纸上的问题，别留到车间里改。对定制零件来说，DFM 不是额外流程，而是把成本与交期的不确定性提前挤掉的一步。有图纸在手时，下一步通常就是先做一轮 DFM 检查，再谈材料、公差与数量。

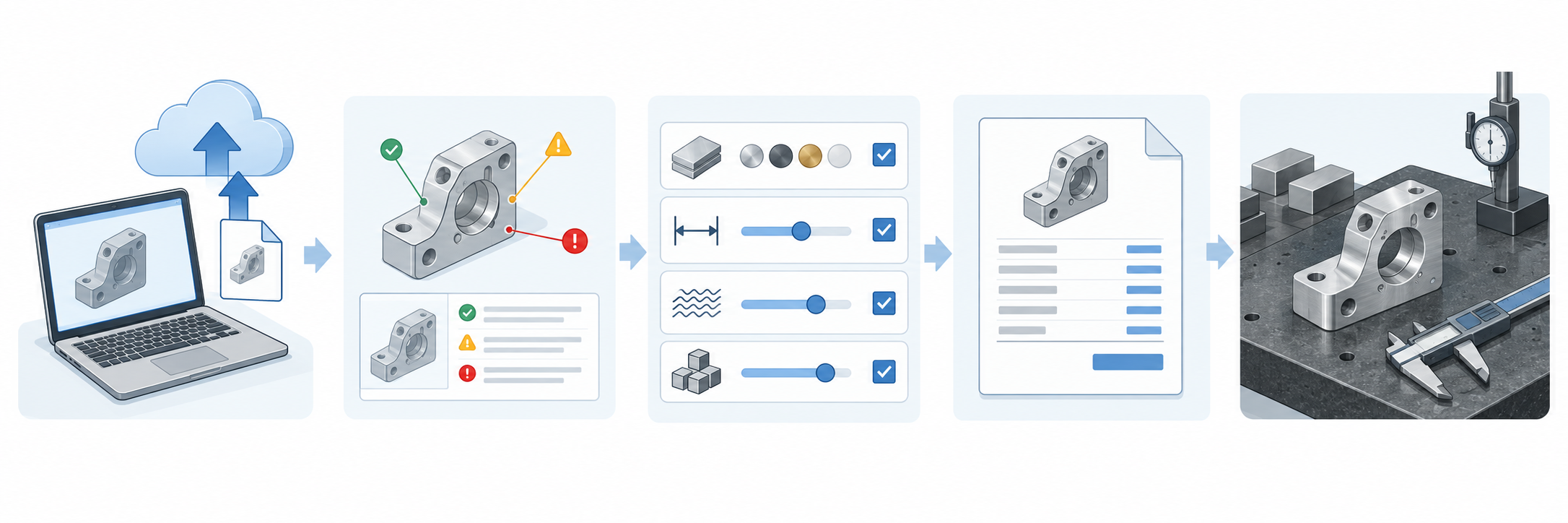

从 CAD 到交付：定制零件的在线定制流程

定制零件的在线流程，说到底是几个固定沟通节点串起来的一条线：上传 CAD 文件 → 获取 DFM 反馈 → 核对细节 → 报价 → 生产与质检。每个节点上，客户要回什么、厂家要确认什么，边界越清，来回改的轮次就越少。下面按节点拆开讲。

上传 CAD 与获取 DFM：定制零件流程的起点

客户上传的通常是一套文件：三维模型（STEP、IGES 或原生格式）加二维工程图。只有三维模型时，厂家能判断几何形状和大致可加工性；尺寸公差、形位公差、表面粗糙度、基准这些信息几乎只写在二维图上。缺图的情况下，DFM 反馈往往只能停留在“结构是否可行”这一层，精度要求得另行补。

DFM 反馈回到客户手里，通常会点出三类问题：壁厚过薄或深腔超出标准刀具可达范围、公差标注与功能需求不匹配、存在可以简化但被复杂化的结构。这一步是整条定制零件流程中性价比最高的环节——改图成本远低于改机床程序或报废已加工件。

细节核对与报价：材料、公差、表面处理、数量

DFM 通过后进入报价前的核对。需要客户确认的通常是四项：材料牌号与状态（比如 6061-T6 还是 7075-T6，退火态还是固溶时效态）、关键公差带（哪些尺寸必须严、哪些可以放宽）、表面处理（阳极氧化、发黑、喷砂、镀层等）、数量与批次。这四项任意一项变动，价格都会跟着动。

这个节点最容易来回改。常见的情况是：图纸只标了“公差按 GB/T 1804-m”，但实际装配需要更紧；或者表面处理只写了“阳极氧化”，没说膜厚和颜色。厂家报价时只能按常规假设，生产时按客户口头补充调整，两边理解不一致就出问题。把功能尺寸和外观面单独标出来，比在通用公差表上纠缠有效得多。

生产与质量控制：定制零件交付前的把关

进入生产后，客户能参与的节点其实不多，但有几个控制点值得提前约定：首件是否送检、关键尺寸用哪种量具测、是否需要随货报告。行业常见做法里，严格公差可以做到 ±0.005mm 级别，但这属于高精度区间，不是所有结构都能达到，具体要看特征尺寸、材料和装夹方式；CMM 全尺寸报告、材质证明、NDA 保密协议这类文件，通常可以按需提出，但要提前说，事后补往往来不及。

在线流程的优势在这里才体现出来：文件、DFM 记录、报价确认、检验数据都在同一条链上，出问题能回溯到具体节点。线下邮件来回的定制零件项目，最容易在“当时说的是哪个版本”上扯不清。

质检、包装发货与售后维护：定制零件的最后一公里

图纸确认、材料选好、机床停下之后，定制零件才走到最容易被忽略的一段：怎么证明它合格，怎么保证它完好到你手上，出了问题怎么回头查。这三件事没安排好，前面省下来的时间和成本都会在这里还回去。

检验方式：首件、抽检与测量手段

批量或小批量的定制零件，通常先做首件检验——把第一件拿去逐项对图纸，确认尺寸、形位公差、表面粗糙度都在范围内，再放开后续加工。首件不过，后面全是废品。批量稳定后转抽检，抽检比例和判定规则应写进订单，而不是口头约定。

测量手段要看尺寸类型。轮廓、孔径、位置度这类几何量，行业里常用三坐标测量机（CMM）或影像测量仪；表面粗糙度用粗糙度仪。业内常见做法是随货附自检报告，必要时可要求材质证明或第三方检测报告。这些属于“通常可以要求”的行业惯例，具体以你下单时与厂家确认的检测项目为准，不要默认每单都带全套报告。

包装、防锈与随货文件

定制零件往往单件价值高、数量少，磕碰一件就少一件。金属件要防锈：工序间防锈、清洗后干燥、加防锈纸或气相防锈膜；有配合面或镜面的零件，单独分隔包装，避免相互摩擦。非金属件要防挤压变形和静电。包装方式最好在订单里写明，尤其是外观件。

随货文件一般包括送货单、自检报告；有追溯要求的可以要求材质证明、热处理记录、检测报告。文件不全，验收时就得补，补的过程又拖一天。

售后回溯：装配不上、尺寸漂移、批次不一致

定制零件最常见的售后问题有三类。装配不上：多半是配合尺寸或形位公差超差，也可能是图纸基准和实际装配基准不一致。尺寸漂移：同一批零件前后尺寸慢慢跑偏，通常指向刀具磨损、装夹变形或材料内应力释放。批次不一致：换了材料批次或外协工序，结果两批装不到一起。

回溯的前提是有记录：图纸版本、材料炉批号、加工参数、检验数据。没有这些，只能靠猜。所以验收标准写进图纸和订单，比事后扯皮便宜得多。定制零件的最后一公里，本质是把“合格”的定义提前钉死，而不是等出了问题再争论谁的责任。

常见问题

下面这些问题，都是读完前文后最容易卡住的地方。答案尽量给判断依据，不给空话。
