铸造工艺在按需制造中的位置：从真空浇注到注塑的工艺逻辑

从一只硅胶模说起：铸造类工艺的分岔点

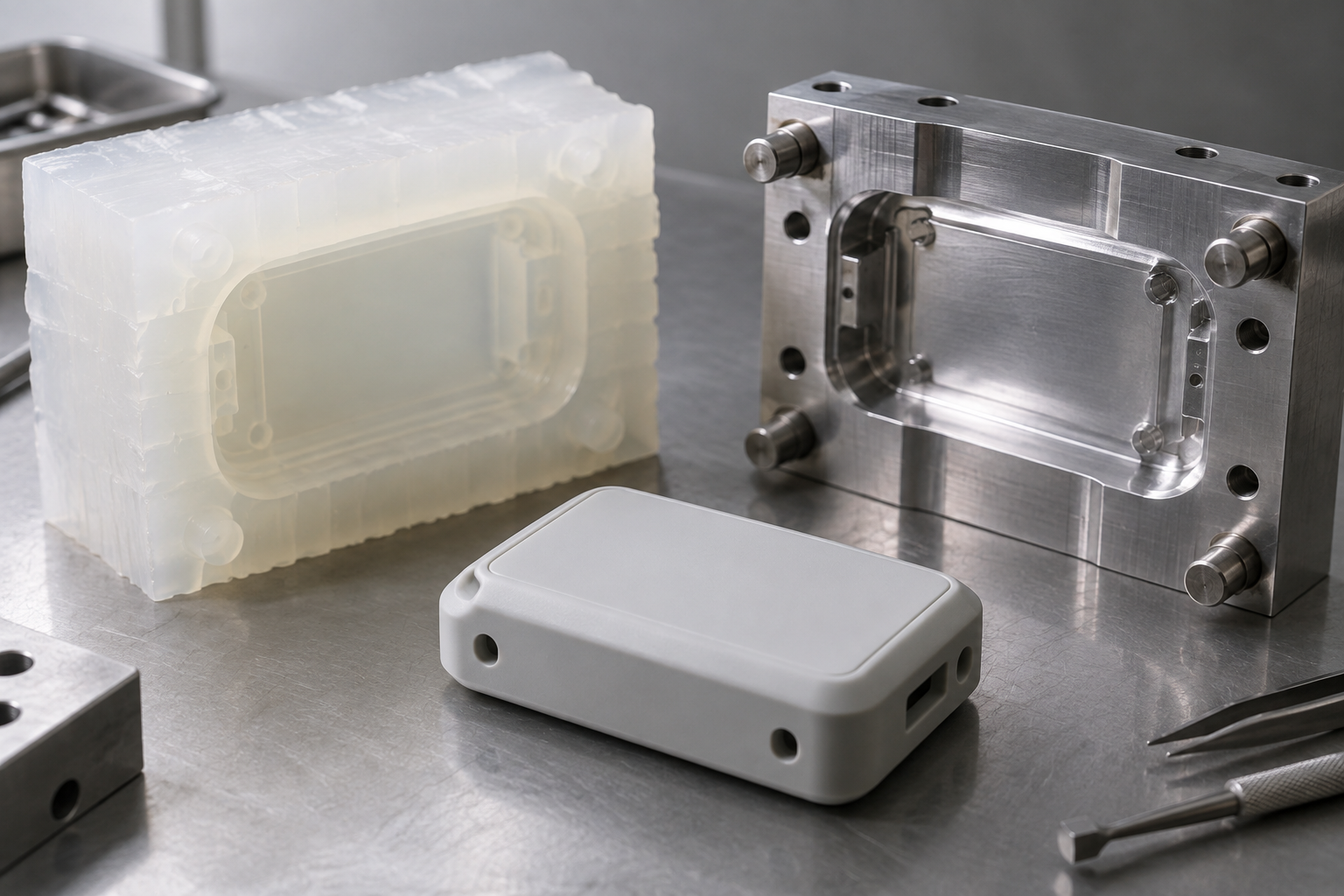

车间里最常见的争论，往往从一只外壳开始。产品经理拿着一个已经打磨好的原型件，问：这个外壳能不能做五十套？结构工程师说，开钢模注塑吧，单件便宜；工艺工程师摇头，五十套开钢模不划算，先用硅胶模真空浇注。两个人说的其实都没错——他们说的是铸造类工艺里两条不同的路线，分岔点不在零件本身，而在模具类型。

铸造这个词容易被当成一种工艺，实际上它是一族工艺的统称。决定走哪条路的，是模具用什么材料、能翻多少次、单件成本怎么随批量变化。硅胶模软、便宜、寿命有限，适合几十件量级；钢模硬、贵、寿命长，适合把模具成本摊到成千上万件上。中间还有一条常被忽略的路线：用 CNC 或 3D 打印直接做出零件，不经过模具，适合个位数到十几件的验证。

本文讨论的范围，以手板复模（真空浇注）与注塑成型这两条铸造路线为主，同时说明它们与 CNC 加工、3D 打印怎么衔接。之所以把这两条放在一起讲，是因为它们共享同一套底层逻辑：先有模具，再有零件；模具的投入方式，决定了批量、成本和修改的灵活性。理解了这条分岔线，选工艺就不再是凭感觉。

真空浇注（手板复模）：硅胶模里的小批量逻辑

真空浇注（手板复模）的起点不是模具，而是一只已经确认过外观和装配的原型件。这只原型件通常来自 CNC 加工 或 3D 打印，表面经过打磨、喷漆或电镀处理，达到可翻模的状态。工艺链条可以概括为：原型件 → 制作硅胶模 → 真空环境下浇注树脂 → 固化脱模 → 后处理与装配。

硅胶模的寿命与翻模成本

硅胶模是软模，它的寿命决定了单件成本的走向。每翻一次模，硅胶都会受到树脂固化放热和脱模拉扯的影响，模腔表面逐渐失去细节。因此，同一只硅胶模能翻出的件数通常有限，超过一定次数后，飞边、尺寸漂移和表面粗糙度会明显变差。对采购来说，这意味着报价单上的“模具费”不是一次性沉没成本，而是需要按预计批量分摊的变量。批量越大，单件分摊越低；但如果批量接近硅胶模的寿命上限，就需要准备第二只模，成本曲线会出现台阶。

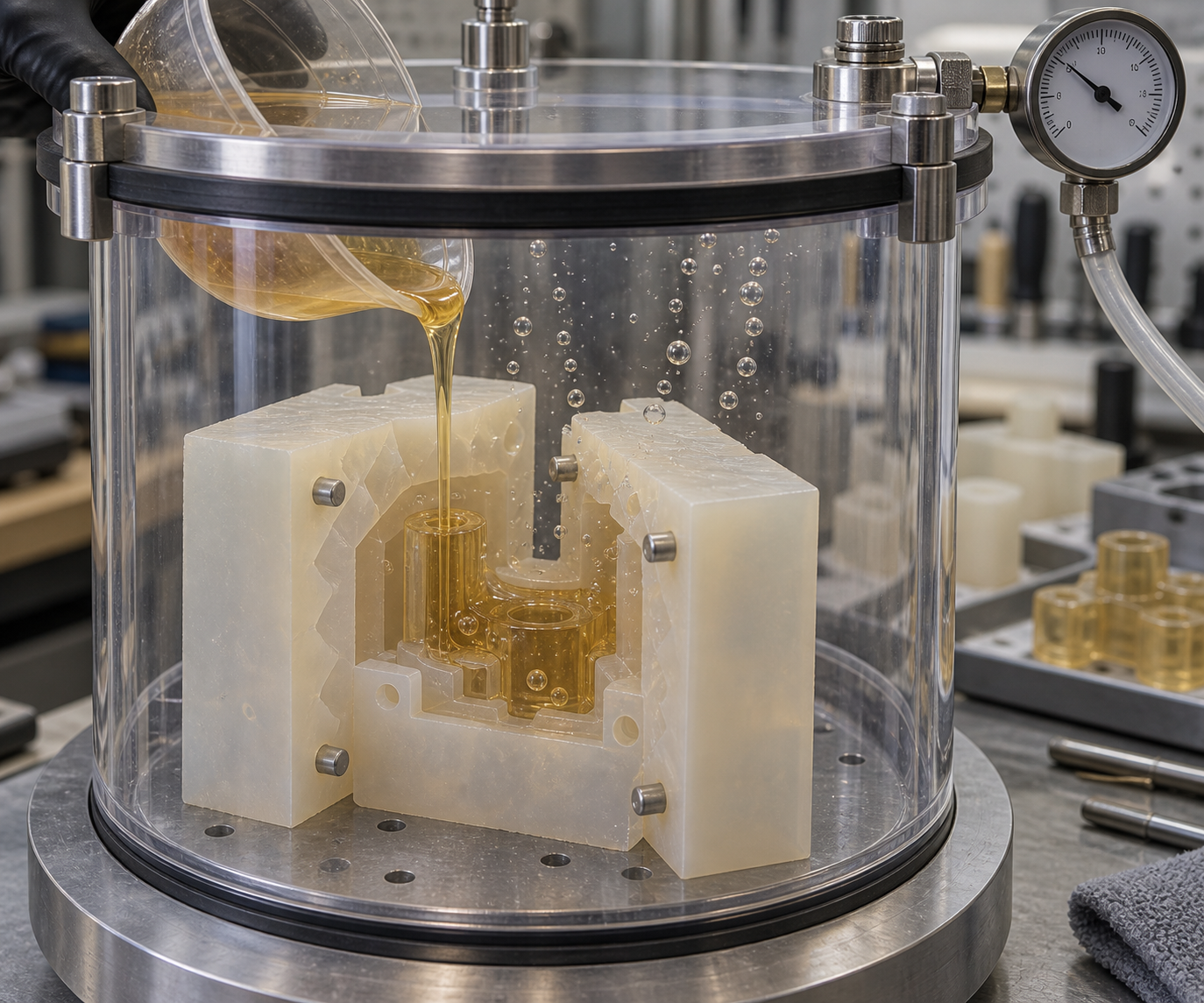

真空环境抑制气泡的作用

真空浇注的核心价值在于气泡控制。树脂在混合和倒入模腔的过程中会卷入空气，如果直接常压浇注，这些空气容易留在死角、薄壁和深腔位置，形成肉眼可见的气孔或内部空洞。真空环境把模腔和树脂中的气体抽走，让树脂在负压下填充细节，显著降低气泡缺陷的概率。对于外观件和透明件，这一步几乎是必需的；对于结构验证件，它也能减少因气孔导致的局部强度波动。

真空浇注适合的场景很明确：小批量试制、外观验证、装配验证，以及需要接近注塑件外观但还不值得开钢模的阶段。它不追求注塑那样的长期一致性，也不适合承受高载荷的结构件。把它的定位放在“用软模换速度与外观”，比把它当成量产工艺更符合实际。

注塑成型：当批量把模具成本摊薄之后

真空浇注的硅胶模可以理解为“软模具”，而注塑用的是钢模或铝模，属于“硬模具”。硬模具的加工周期长、前期投入高，但它换来的是稳定的循环节拍和可重复的尺寸表现。注塑的经济性并不来自单件加工本身，而来自把模具成本摊到足够多的件数上：批量越大，单件分摊的模具费用越低，单件成本曲线随批量下降并逐渐趋平。反过来，如果批量很小，模具费摊不开，单件成本会明显高于真空浇注或CNC。

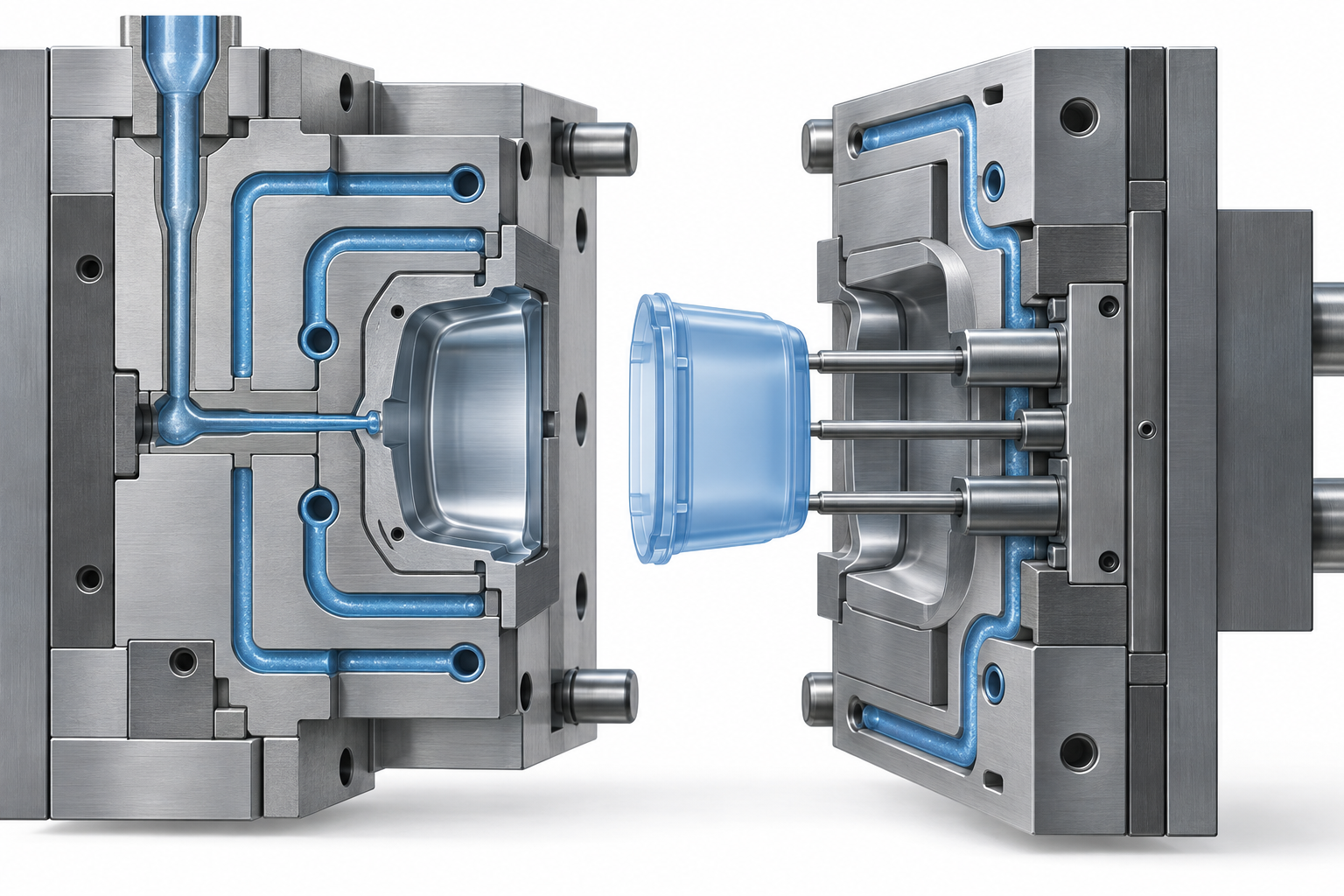

模具结构决定了注塑件的设计边界

注塑件的DFM要点，本质上都是围绕“塑料怎么流进型腔、怎么冷却、怎么被顶出来”展开的。常见检查项包括：

• 拔模角：没有拔模角，件会被型腔“咬住”，顶出时拉伤或变形；纹理面通常需要更大的拔模角。
• 壁厚均匀：厚薄突变处容易产生缩痕和内部缩孔，厚壁区域还会延长冷却时间，拖慢节拍。
• 浇口与流道：浇口位置影响熔接痕位置和填充压力，流道设计影响材料利用率和换色难度。
• 冷却与顶出：冷却水路决定成型周期和翘曲倾向；顶针位置要避开外观面和薄壁区域。

这些设计一旦定进模具，后期修改往往意味着修模、换镶件甚至重开模，成本远高于改图纸阶段。所以注塑前通常建议先用CNC或3D打印验证结构和装配，把外观面、卡扣、螺柱这些容易出问题的特征先跑通，再冻结模具设计。这也是为什么注塑更适合已经验证过的、批量明确的塑料件，而不是还在频繁改结构的产品。

铸造件的常见缺陷与验收思路

铸造类工艺的缺陷几乎都来自同一件事：材料在模具里流动、冷却、收缩的过程不受完全控制。真空浇注和注塑的缺陷表现有相似之处，但成因和观察窗口不同。真空浇注的树脂在硅胶模中靠重力与真空辅助填充，气泡和缺料更常见；注塑的熔体在高压下充填，缩痕、熔接痕和飞边更典型。验收时如果只盯一个面，很容易把功能问题当成外观问题放过去。

五类高频缺陷的成因与观察方法

按功能面、外观面、装配面分级验收

同一件铸造件上，不同区域的验收标准不应该一样。功能面承担受力、密封或导热，缺陷容忍度最低；外观面直接暴露给用户，以目视和手感为主；装配面关注尺寸配合和贴合，飞边、变形和局部凸起都可能影响装配。建议在图纸或验收单上把这三个面分别标注，而不是给整件一个笼统的“合格/不合格”。

• 功能面：优先检查气孔、缩孔和内部疏松，必要时做剖切或无损检测；不接受贯穿性缺陷。
• 外观面：在标准光源下侧光观察，允许的缺陷尺寸和数量按外观等级约定，避免用“无瑕疵”这种无法执行的标准。
• 装配面：重点看飞边、变形和局部尺寸，用装配试装或检具验证，而不是只靠卡尺单点测量。

铸造与CNC、3D打印怎么衔接

实际项目里，铸造很少单独出现。更常见的是一条递进路线：3D打印或CNC做原型 → 真空浇注做小批量 → 注塑做量产。每一段解决不同的问题，跳段的前提是前一段的疑问已经被回答。

各阶段在验证什么

• 原型阶段（3D打印/CNC）：验证结构是否装得上、干涉是否存在、手感与尺寸趋势对不对。3D打印快、形状自由度高；CNC在材料质感和配合精度上更接近最终件。
• 小批量阶段（真空浇注）：验证外观与配色、验证真实材料下的装配、支撑小范围试用或展会。硅胶模投入低，适合几十件量级。
• 量产阶段（注塑）：验证批量一致性与单件成本。模具投入高，但摊薄后单件成本显著下降。

什么时候可以跳过中间环节

如果结构已经用CNC件验证到位、外观要求不高，可以直接开注塑模；如果只是内部功能件、数量又很少，真空浇注也可能不必要，CNC小批量更直接。反过来，外观件、配色件、需要真实材料手感的，跳过真空浇注直接开钢模风险偏高——模具改一次的成本远高于做一轮硅胶模。

判断标准可以简化成一句话：下一阶段要花的钱，是否已经用上一阶段把不确定性降到可接受。 原型验证结构，真空浇注验证外观与小批量，注塑验证成本与一致性。需要评估具体路线时，可以从快速原型能力或注塑能力入手对照。

材料与后处理：铸造件能不能当结构件用

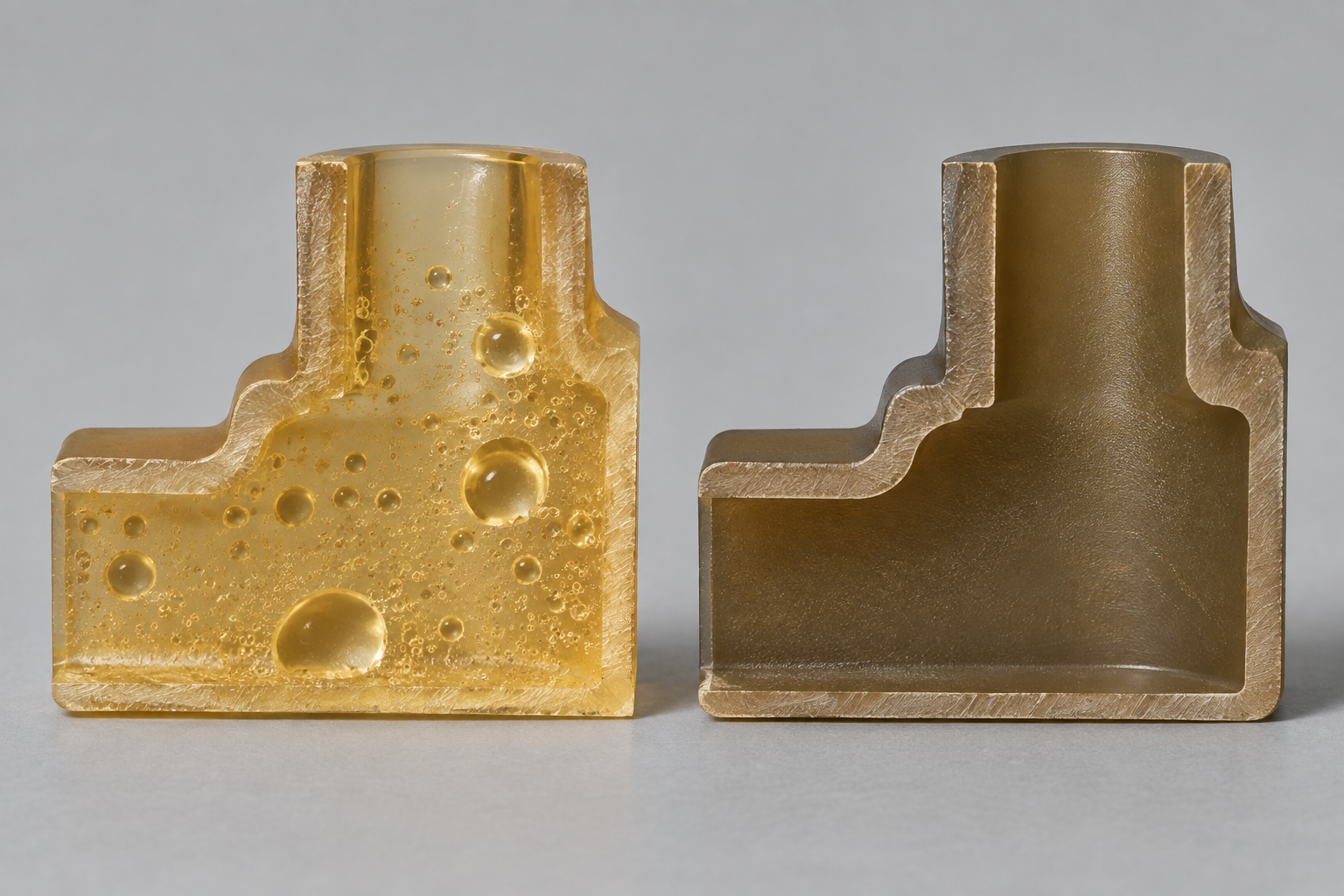

真空浇注件和注塑件在材料选择上的差异，本质是固化机理不同。真空浇注用的是双组分聚氨酯，A/B 组分在室温或中温下反应固化，材料性能取决于配方和混合比例，批次间波动通常比热塑性塑料大。注塑用的是热塑性颗粒，加热熔融、冷却定型，材料性能由供应商的牌号保证，批次一致性更好。这意味着：真空浇注件适合验证外观、装配和手感，注塑件才适合做长期受力的结构件。

结构件与外观件的判断逻辑

判断一个铸造件能不能当结构件，先问三个问题：受力方向是否明确、失效后果是否可接受、是否需要长期疲劳寿命。如果零件主要承受装配应力、卡扣力或轻微跌落，真空浇注件通常够用；如果零件是承力支架、齿轮或长期受循环载荷的部件，应优先考虑注塑件或 CNC 加工件。真空浇注件的一个常见问题是内部气泡和固化不完全区域，这些位置在受力时可能成为裂纹起点，因此对结构用途的浇注件，建议在关键截面留出安全余量，而不是按理论强度设计。

后处理：打磨、喷漆、丝印与装配

铸造件的后处理通常包括去飞边、打磨分型线、补土、喷漆、丝印和装配。真空浇注件的分型线往往比注塑件更明显，因为硅胶模在分型面处容易产生溢料，打磨工作量更大。注塑件的飞边通常较薄，但浇口残留需要处理。喷漆前建议先做附着力测试，尤其是聚氨酯件表面可能残留脱模剂，直接喷漆容易出现缩孔或掉漆。丝印和移印对表面平整度敏感，曲面或缩痕位置容易出现印不全。装配方面，真空浇注件的尺寸一致性不如注塑件，如果零件之间有配合关系，建议预留可调节的装配余量，或对关键配合尺寸做二次加工。

如果零件既要外观又要一定结构功能，常见的做法是：外观面用真空浇注验证，结构件用 CNC 或注塑实现，两者分开选材。具体材料匹配可以对照材料库，或直接走AI 对话报价让工程评估。

常见问题（FAQ）

下面几个问题，基本覆盖了铸造类工艺在报价和评审阶段最常被追问的点。答案尽量给判断逻辑，而不是拍一个数字。

常见问题：铸造路线选型与验收

选型速查：按批量与验证目标对照
