Blechbearbeitung: Wie man Angebote erstellt und wie man abnimmt – eine praktische Checkliste für Ingenieure und Einkäufer

Eine Biegeteil-Zeichnung – warum unterscheiden sich drei Angebote um das Doppelte?

Dieselbe Biegeteil-Zeichnung an drei Lieferanten geschickt – die zurückkommenden Angebote können um das Doppelte abweichen. Die Zeichnung ist unverändert, das Material ist unverändert, und doch steckt der Unterschied oft in den fertigungstechnischen Grenzen: Der eine kalkuliert mit Laserschneiden als Zuschnitt und Einzelteilbiegen, der andere setzt auf ein Stanzwerkzeug und verteilt die Kosten; an der Schweißstelle kalkuliert der eine mit Punktschweißen, der andere mit Vollnaht und rechnet Schleifzeit ein; ob die Oberflächenbehandlung fremdvergeben oder selbst durchgeführt wird, kann den Preisunterschied ebenfalls vergrößern. Auf dem Angebot steht meist nur ein Gesamtpreis, ohne diese Voraussetzungen – für den Einkauf ist dann schwer zu beurteilen, welcher Anbieter zu Recht teurer ist.

Um die Preisunterschiede klar zu sehen, muss man das Blechteil in vier Kernprozesse zerlegen – Schneiden/Zuschnitt, Biegen, Schweißen, Oberflächenbehandlung – und sie Punkt für Punkt vergleichen. Im Folgenden werden diese vier Schritte erläutert, um die Kostenansatzpunkte jedes Schritts und die Stellen zu zeigen, die auf der Konstruktionsseite vorab abgestimmt werden können.

Die vier Kernprozesse der Blechbearbeitung und ihre Kostenansatzpunkte

Wenn Angebote für dieselbe Zeichnung um das Doppelte abweichen, liegt der Unterschied oft nicht im Materialpreis, sondern in der Wahl des Fertigungswegs über die vier Prozesse. Erst wenn man die Kosten aufschlüsselt, kann der Ingenieur beurteilen, welches Angebot angemessen ist und welches darauf setzt, dass man es nicht versteht.

Zuschnitt: Abwägung zwischen Laserschneiden und Stanzen

Der Zuschnitt bestimmt Materialausnutzung und Stückzeit. Laserschneiden erfordert keine Form und eignet sich für Musterbau und kleine bis mittlere Serien, aber die Schneidgeschwindigkeit sinkt mit der Blechdicke; dicke Bleche und dichte Konturen verlängern die Zeit deutlich. Stanzen erfordert ein Werkzeug, die Stückkosten sind niedrig, aber die Anfangsinvestition ist hoch – geeignet für Formen, die stabil und Stückzahlen, die groß sind. Die Angebotsvariablen sind vor allem Blechdicke, Gesamtlänge der Kontur, Anzahl der Löcher und Nesting-Art. Auf der Konstruktionsseite lässt sich optimieren: unnötige Sonderformen reduzieren, Lochdurchmesser vereinheitlichen, zu kleine Innenradien vermeiden, damit das Nesting kompakter wird.

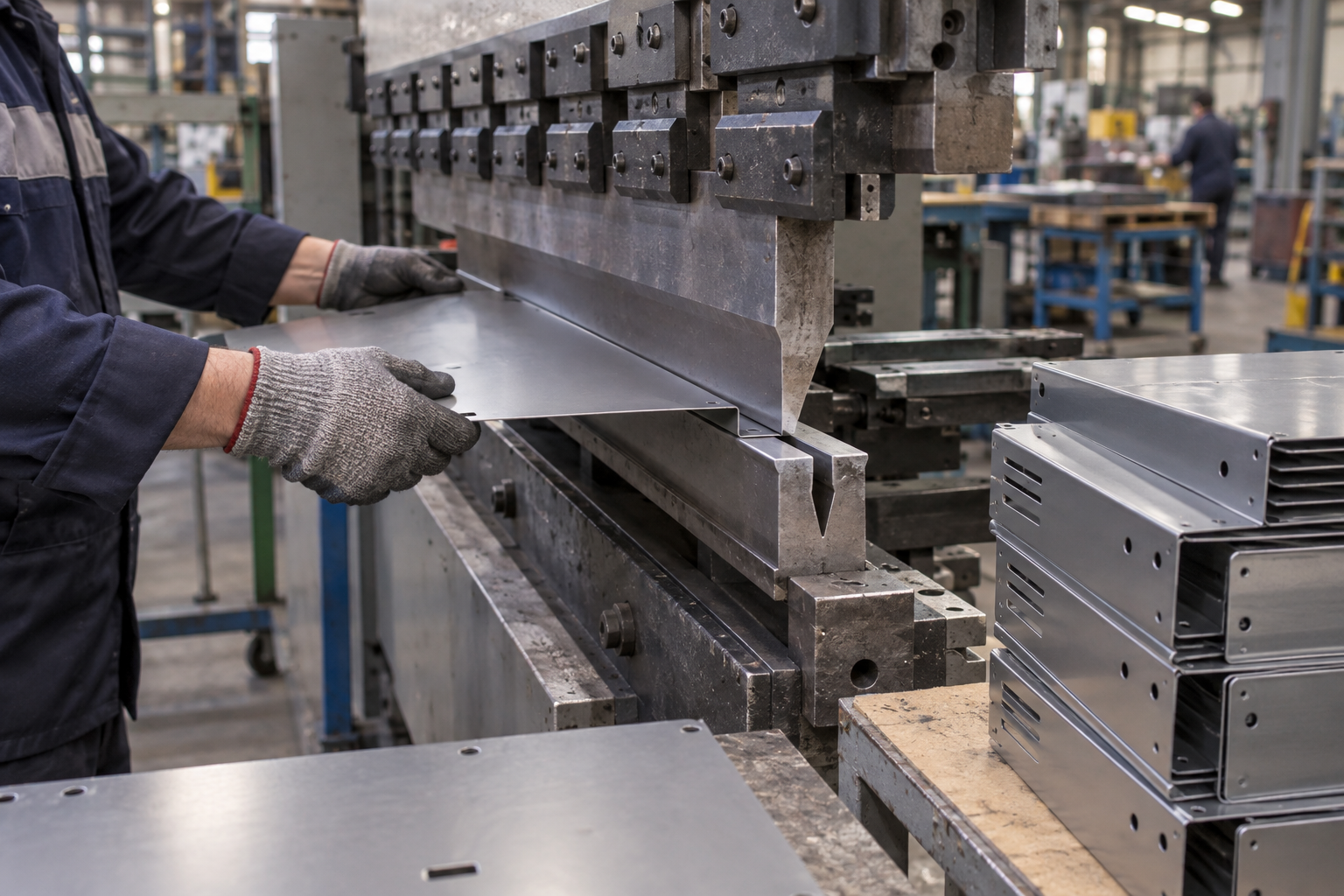

Biegen: Anzahl der Biegungen und Werkzeug bestimmen die Zeit

Das Biegen ist der am häufigsten unterschätzte Schritt im Blech-Angebot. Jede zusätzliche Biegung bedeutet ein weiteres Positionieren, Werkzeugwechseln oder Wenden, und die Zeit steigt entsprechend; eine unlogische Biegefolge kann zudem zu Kollisionen führen und zusätzliche Arbeitsschritte zur Behebung erfordern. Beim Werkzeug müssen V-Nut-Breite und Oberstempelradius zur Blechdicke passen; Sonderwinkel oder tiefe Biegungen können Spezialwerkzeuge erfordern. Auf der Konstruktionsseite lässt sich optimieren: unter Erfüllung der Funktion die Anzahl der Biegungen reduzieren, Biegewinkel und Radien vereinheitlichen, zu großen Abstand zwischen Biegelinie und Löchern oder Aussparungen vermeiden.

Schweißen: Zeitunterschied zwischen Punktschweißen und Vollnaht

Punktschweißen dient der Positionierung und leichten Verbindungen, ist schnell und hat einen geringen Wärmeeintrag; Vollnaht wird für Dichtheit, Kraftübertragung oder hohe optische Anforderungen eingesetzt, erfordert mehr Zeit und neigt stärker zu Verformung, sodass oft Richtarbeiten oder Nachbearbeitung nötig sind. Die Angebotsvariablen umfassen Nahtlänge, Schweißverfahren, ob Schleifen und Prüfung erforderlich sind. Auf der Konstruktionsseite lässt sich optimieren: an unkritischen Verbindungen Punktschweißen oder Steppnaht statt Vollnaht verwenden, Schweißnähte auf nicht sichtbaren Flächen anordnen und den Bedarf an Richten nach dem Schweißen reduzieren.

Oberflächenbehandlung: versteckte Kosten bei Fremdvergabe

Lackieren, Eloxieren, Galvanisieren usw. werden meist fremdvergeben; Kosten und Durchlaufzeit hängen von Farbe, Schichtdickenanforderungen, Aufhängung und Stückzahl ab. Kleine Serien mit vielen Farben erhöhen den Stückpreis deutlich, weil Farbwechsel und Vorbereitung der Aufhängung nicht umgelegt werden können. Auf der Konstruktionsseite lässt sich optimieren: Farben und Oberflächenanforderungen möglichst vereinheitlichen, zu viele Varianten in derselben Charge vermeiden und auf der Zeichnung Sichtflächen und Nicht-Sichtflächen klar angeben, um Nacharbeit zu reduzieren.

Die drei häufigsten Stolperfallen auf der Konstruktionsseite: Biegeradius, Lochabstand zur Kante und Abwicklungsmaße

Die häufigste Nacharbeit in der Angebotsphase entsteht oft nicht dadurch, dass der Lieferant etwas nicht fertigen kann, sondern dass die Zeichnung selbst der Fertigung keinen Spielraum lässt. Die folgenden drei Details lösen in der Erstmusterphase am häufigsten Diskussionen aus.

Verhältnis von Biegeradius und Blechdicke

Der innere Biegeradius sollte in der Regel nicht kleiner als die Blechdicke sein, sonst kann das Außenmaterial leicht reißen, besonders bei Edelstahl oder hochfestem Stahl. Wird der Innenwinkel in der Konstruktion zu klein angegeben, empfiehlt der Lieferant entweder eine Vergrößerung oder den Wechsel zu einem weicheren Werkstoff, und das Angebot steigt entsprechend. Es wird empfohlen, den akzeptablen Bereich des Biegeradius bereits in der Zeichnungsphase mit der Fertigung abzustimmen, statt erst nach einem Riss am Erstmuster die Zeichnung zu ändern.

Abstand vom Loch zur Biegelinie

Liegt ein Loch zu nah an der Biegelinie, wird es beim Biegen gedehnt und verformt und kann sogar die spätere Montage beeinträchtigen. Erfahrungsgemäß sollte der Abstand von der Lochkante zur Biegelinie ausreichend Reserve haben; der konkrete Wert hängt von Blechdicke und Lochdurchmesser ab. Es wird empfohlen, ihn auf der Zeichnung klar anzugeben oder direkt mit der Fertigung abzustimmen. Viele Ausschüsse am Erstmuster entstehen genau hier – im 3D-Modell sieht alles in Ordnung aus, doch nach dem Abwickeln sind die Lochpositionen bereits verschoben.

Unterschied zwischen Abwicklungszeichnung und 3D-Modell

Das 3D-Modell zeigt den Zustand nach der Umformung, während für den Zuschnitt eine Abwicklungszeichnung erforderlich ist. Die Biegeverkürzungsfaktoren können bei verschiedenen Lieferanten unterschiedlich sein, sodass dieselbe Zeichnung nach dem Abwickeln abweichende Maße ergibt. Wird nur das 3D-Modell ohne Abwicklungszeichnung oder Biegeparameter bereitgestellt, rechnet bei der Angebotserstellung leicht jeder für sich, und auch das Erstmuster kann nicht übereinstimmen. Sinnvoll ist: die Regeln zur Biegeverkürzung bereits in der Zeichnungsphase mit der Fertigung abzustimmen oder direkt eine Abwicklungszeichnung zur Prüfung bereitzustellen.

Vom Musterbau zur Serie: Wie man Blechbearbeitung, CNC und Spritzguss auswählt

In der Kleinserienphase bestimmt die Verfahrenswahl oft die späteren Werkzeugänderungskosten. Blechbearbeitung eignet sich für Strukturteile und Gehäuse: Die Festigkeit wird durch Biegerippen und Schweißen erreicht, die Stückkosten sinken mit steigender Stückzahl nur flach, und Konstruktionsänderungen erfordern nur Programm- und Biegefolgeänderungen, keine Werkzeugänderung. CNC eignet sich für hochpräzise Funktionsteile wie Lagerböcke, Passflächen und Dichtungsnuten; mit einer Aufspannung lassen sich Lagebeziehungen sicherstellen, doch die Materialausnutzung ist gering, und je größer die Stückzahl, desto unwirtschaftlicher. 3D-Druck eignet sich zur schnellen Prüfung von Montage und Optik; Handmuster-Abgüsse können in der Kleinserienphase Teile liefern, die dem Spritzgussaussehen nahekommen.

Wann wechselt man von Blech zu Spritzguss? Wenn der Jahresbedarf des Gehäuses eine bestimmte Größenordnung erreicht und die Form beginnt, komplexe gekrümmte Flächen, Schnappverschlüsse und innere Verstärkungsrippen aufzuweisen, zeigt sich der Stückkostenvorteil des Spritzgusses – allerdings muss zunächst die Investition in das Formwerkzeug getragen werden. Bei nur einigen Dutzend bis einigen Hundert Stück sind Blech oder Handmuster-Abformung in der Regel sicherer. Eine weitere gängige Kombination ist: Der Hauptkörper wird durch Blechumformung oder Spritzguss hergestellt, und die kritischen Passflächen werden durch CNC-Nachbearbeitung ergänzt, um Kosten und Präzision in Einklang zu bringen. Es wird empfohlen, bereits in der Zeichnungsphase Stückzahl, Montagebeziehungen und Oberflächenanforderungen an die Fertigungsseite weiterzugeben, damit die Technik den Weg bewerten kann.

Häufig gestellte Fragen

Fragen in der Angebots- und Abnahmephase konzentrieren sich oft auf die Vollständigkeit der Unterlagen, die Prüfkriterien und die Fremdvergabe. Im Folgenden sind die häufigsten Fragen von Ingenieuren und Einkäufern zusammengestellt; die Antworten bleiben bewusst vorsichtig, konkrete Kennwerte sind bitte Punkt für Punkt mit der Fertigungsseite abzustimmen.
