정밀 제조 가공이란? 일반적인 가공 공정, 재료 및 정밀도 요구 사항 상세 설명

정밀 제조 가공의 핵심 정의

• 치수 정밀도: 실제 치수가 공칭 치수에 근접한 정도로, 일반적으로 공차 범위로 나타냅니다.
• 형상 정밀도: 원통도, 원통도, 평면도, 직선도 등으로, 부품 자체의 기하학적 오차를 반영합니다.
• 위치 정밀도: 동축도, 평행도, 직각도, 위치도 등으로, 특징 간의 상대적 관계를 반영합니다.
• 표면 품질: 표면 거칠기, 표면 결함 및 잔류 응력으로, 마찰, 밀봉 및 피로 수명에 영향을 미칩니다.

일반적인 정밀 가공 공정

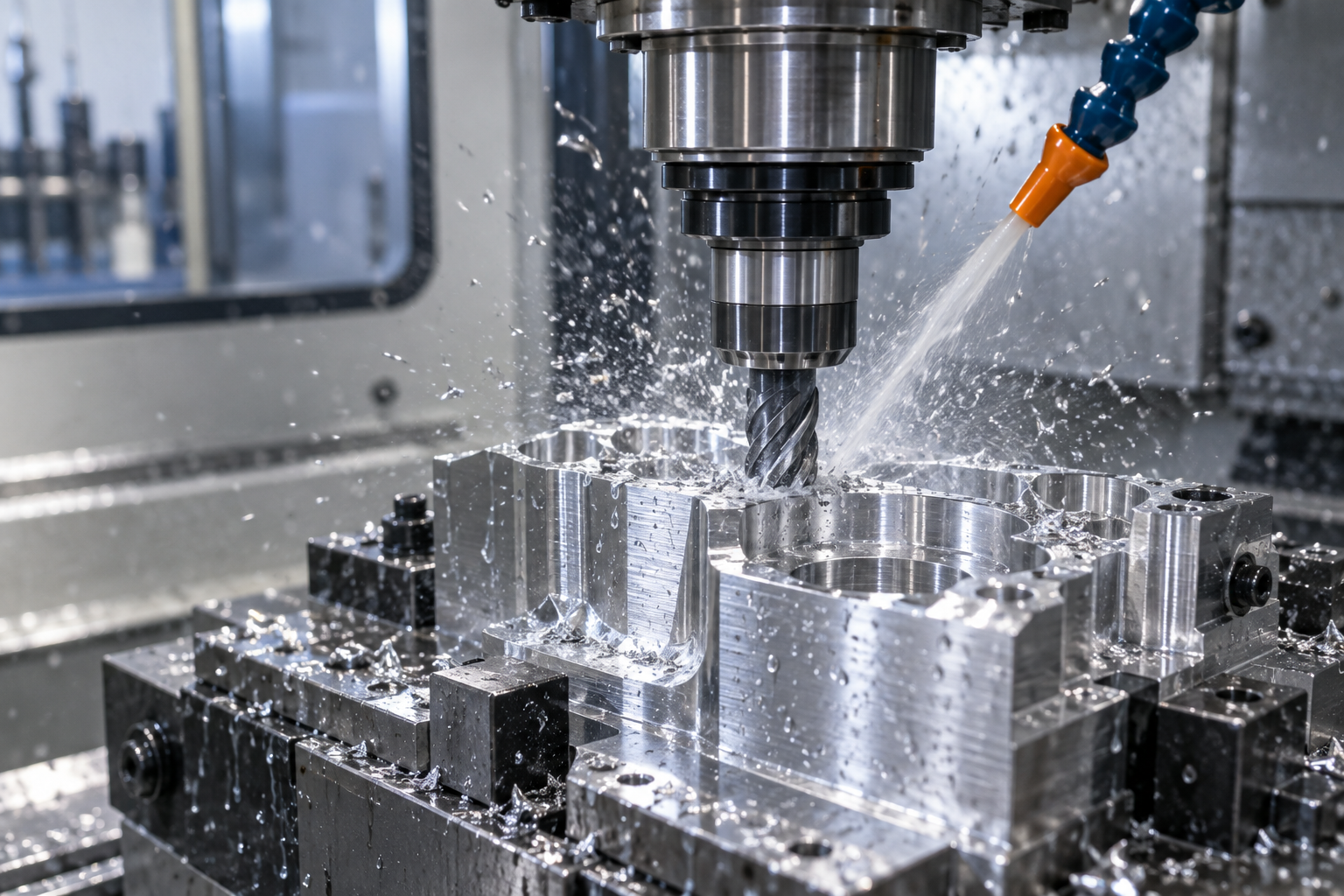

• CNC 밀링 및 선반

• 연삭 및 정삭 가공

• 방전 가공 및 와이어 컷팅

일반적인 정밀 가공 재료

정밀도 요구 사항과 일반적인 지표

• 치수 공차: 기능 요구에 따라 설정하며, 공차가 너무 엄격하면 가공 및 검사 비용이 크게 증가합니다.
• 형상 공차: 끼워맞춤, 조립 및 운동 정밀도를 제어하는 데 사용되며, 기준 시스템과 함께 사용해야 합니다.
• 표면 거칠기: 마찰, 밀봉, 도장 부착 및 피로 강도에 영향을 미칩니다.
• 재료 및 열처리 상태: 경도와 내부 응력은 가공 변형과 최종 정밀도에 직접적인 영향을 미칩니다.

가공 정밀도에 영향을 미치는 주요 요인

• 공작기계 정밀도와 강성: 주축, 가이드 레일 및 이송 시스템의 오차가 부품에 직접 전달됩니다.
• 공구와 마모: 공구 형상, 재질 및 마모 상태는 치수 일관성과 표면 품질에 영향을 미칩니다.
• 클램핑 방식: 위치 결정 기준, 클램핑력 및 지그 강성은 변형과 위치 결정 오차를 유발합니다.
• 가공 매개변수: 절삭 속도, 이송 및 절입 깊이는 절삭력, 진동 및 열변형에 영향을 미칩니다.
• 온도와 열변형: 환경 온도, 절삭열 및 공작기계 열 드리프트는 실제 치수를 변화시킵니다.
• 검사와 보정: 측정기 정밀도, 측정 방법 및 보정 전략은 오차를 적시에 발견하고 수정할 수 있는지를 결정합니다.

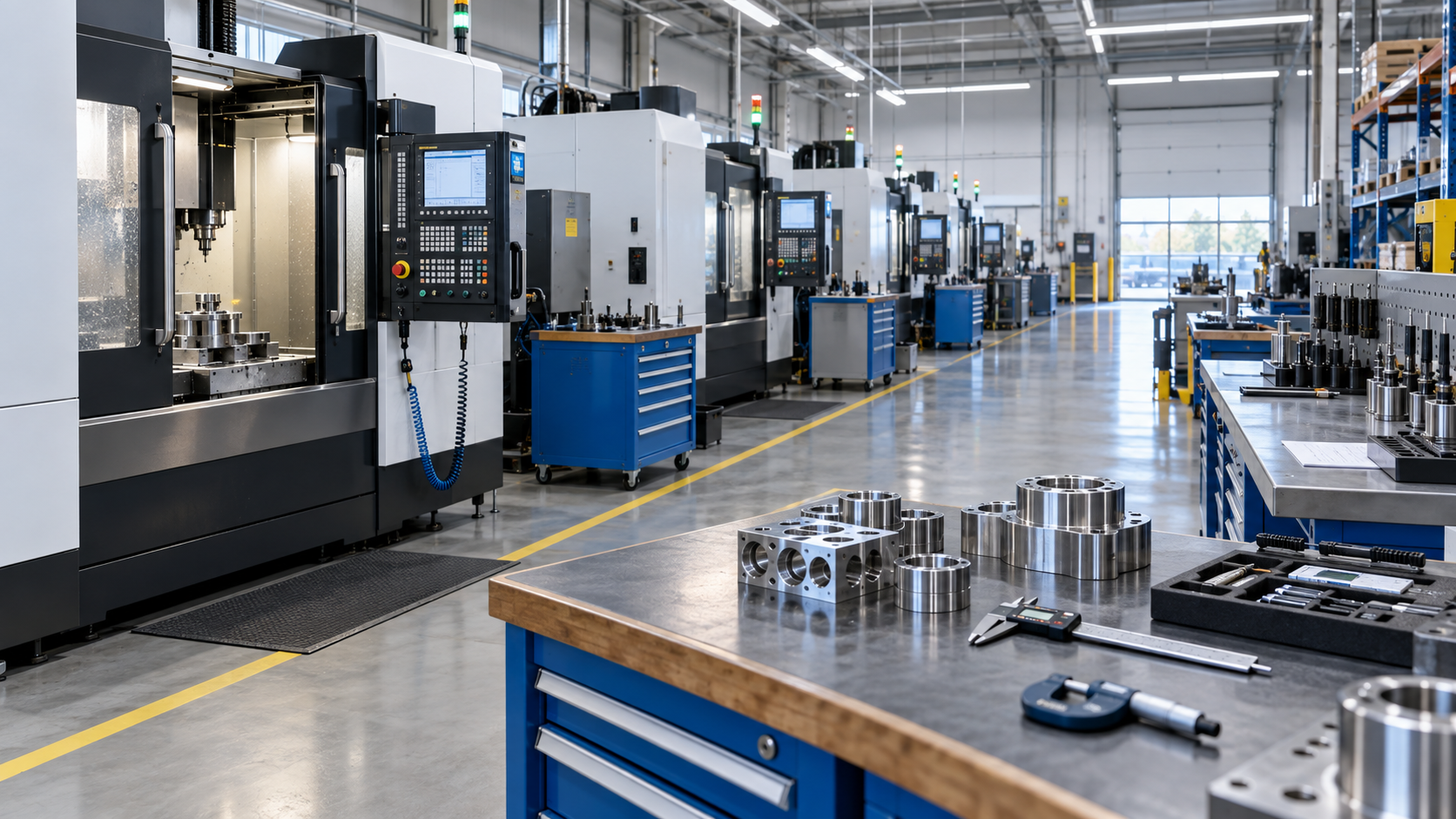

일반적인 정밀 가공 공정

• 요구 사항 및 도면 검토: 기능, 핵심 치수, 공차, 재료 및 표면 처리 요구 사항을 확인합니다.
• 공정 계획: 가공 순서, 기준, 클램핑 방안 및 검사 계획을 결정합니다.
• 재료 준비 및 전처리: 절단, 응력 제거 또는 열처리를 통해 후속 변형을 줄입니다.
• 황삭 및 준정삭: 여유를 제거하고 정삭을 위해 균일한 여유를 남깁니다.
• 정삭: 연삭, 정밀 밀링 또는 특수 가공을 사용하여 최종 정밀도와 표면 품질을 달성합니다.

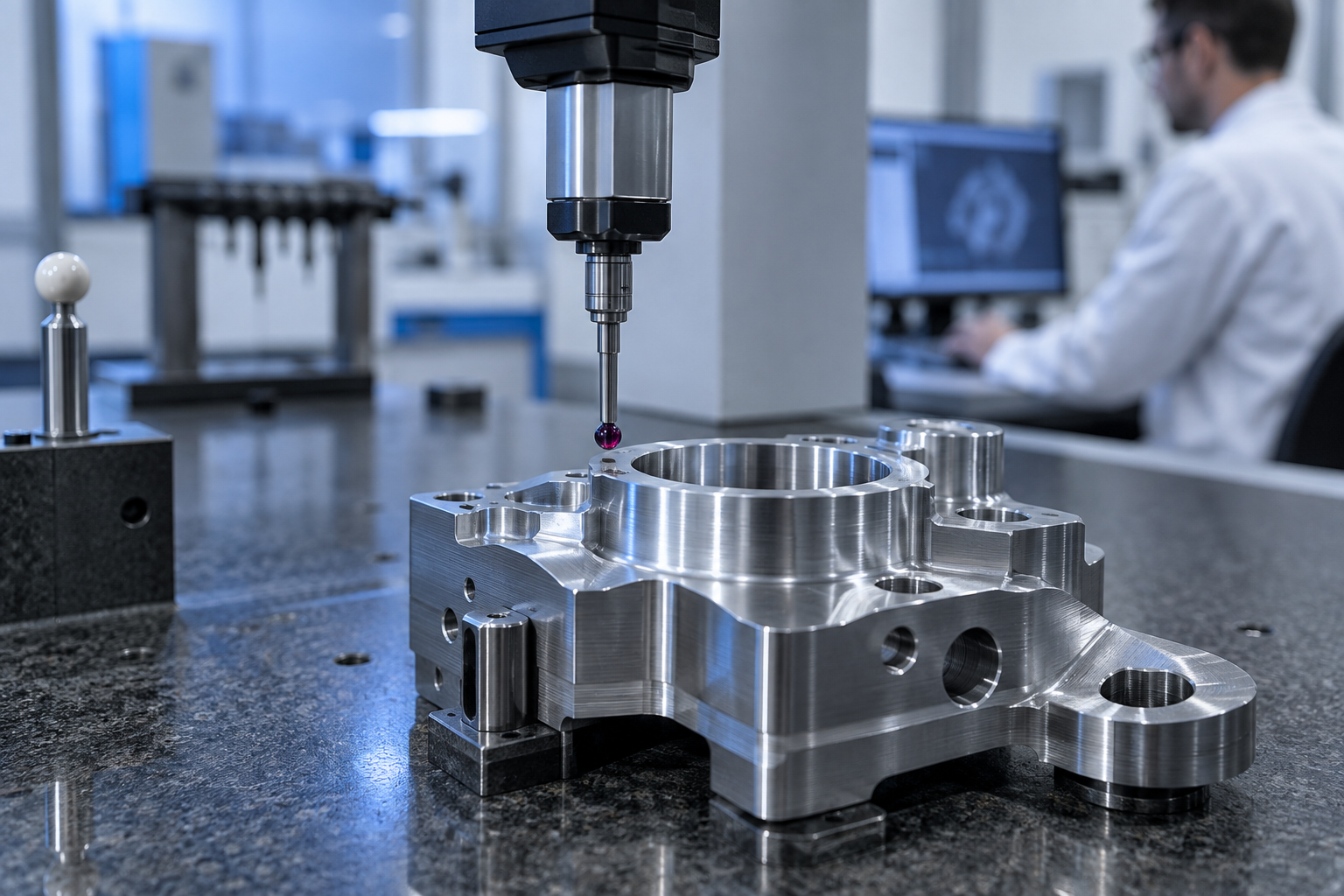

• 검사 및 검증: 3차원 측정기, 이미지 측정기 또는 전용 측정기를 사용하여 핵심 치수와 형상 공차를 검증합니다.
• 표면 처리 및 포장: 필요에 따라 아노다이징, 도금, 패시베이션 등을 실시하고 방청 및 보호를 철저히 합니다.

비용 구성과 원가 절감 방안

정밀 제조 가공 방안을 선택하는 방법

• 핵심 기능 치수와 끼워맞춤 관계를 명확히 하고, 핵심 공차와 일반 공차를 구분합니다.
• 부품 구조, 재료 및 생산 수량에 따라 단일 공정이 아닌 적절한 공정 조합을 선택합니다.
• 견적만 보지 말고 공급업체의 설비 능력, 검사 수단 및 품질 시스템을 평가합니다.
• 정밀도, 품질, 효율 및 비용 사이에서 균형을 이루고 과잉 설계를 피합니다.

자주 묻는 질문 FAQ

• 치수 정밀도: 실제 치수가 공칭 치수에 근접한 정도로, 일반적으로 공차대역으로 표시됩니다.
• 형상 정밀도: 원통도, 원통도, 평면도, 직선도 등으로, 부품 자체의 기하학적 오차를 반영합니다.
• 위치 정밀도: 동축도, 평행도, 직각도, 위치도 등으로, 특징 간의 상대적 관계를 반영합니다.
• 표면 품질: 표면 거칠기, 표면 결함 및 잔류 응력으로, 끼워맞춤, 밀봉 및 피로 수명에 영향을 미칩니다.
