定制机器人组件的CNC加工：先解决设计与制造的落差

做机器人定制组件的采购和结构工程师，最常遇到的麻烦往往不是“这台机床能不能铣出来”。图纸发出去，回来的报价比预算高出一截；样件装到关节上，配合面有干涉；小批量刚跑顺，供应商说这个薄壁件装夹变形控不住。问题多数不在加工能力，而在设计意图和可制造性之间那道落差——零件在CAD里成立，在机床上不一定成立。

定制机器人组件的CNC加工，复杂度高、成本超支、项目延期这三件事经常同时出现。关节壳体、执行器零件、末端执行器这类零件，几何形状碎、基准多、精度要求集中在少数几个面上，但整张图纸的公差标注往往是全局加严。于是一边是加工方反复调整装夹和刀具路径，一边是设计方觉得“我标得也没多严”。

弥合这道落差的方法就是DFM（面向制造的设计），而且要在设计早期介入，不是等图纸冻结后再做一轮“工艺性审查”。业内的常见做法是：设计第一天就把加工方拉进来，一起看几何能不能简化、公差该按功能分配到哪几个面、材料是不是常备库存、装夹有没有可抓的基准。这些决定一旦往后拖，改动成本会随阶段快速上升。

下面按设计—材料—公差—装夹—检测这条工程链展开，讲定制机器人组件的CNC加工与精密制造里，哪些环节真正决定零件能不能做出来、做得稳、做得起。涉及的具体数值都写成行业典型参考值，实际项目要结合材料、几何形状和功能要求，与加工方在图纸上逐项确认。

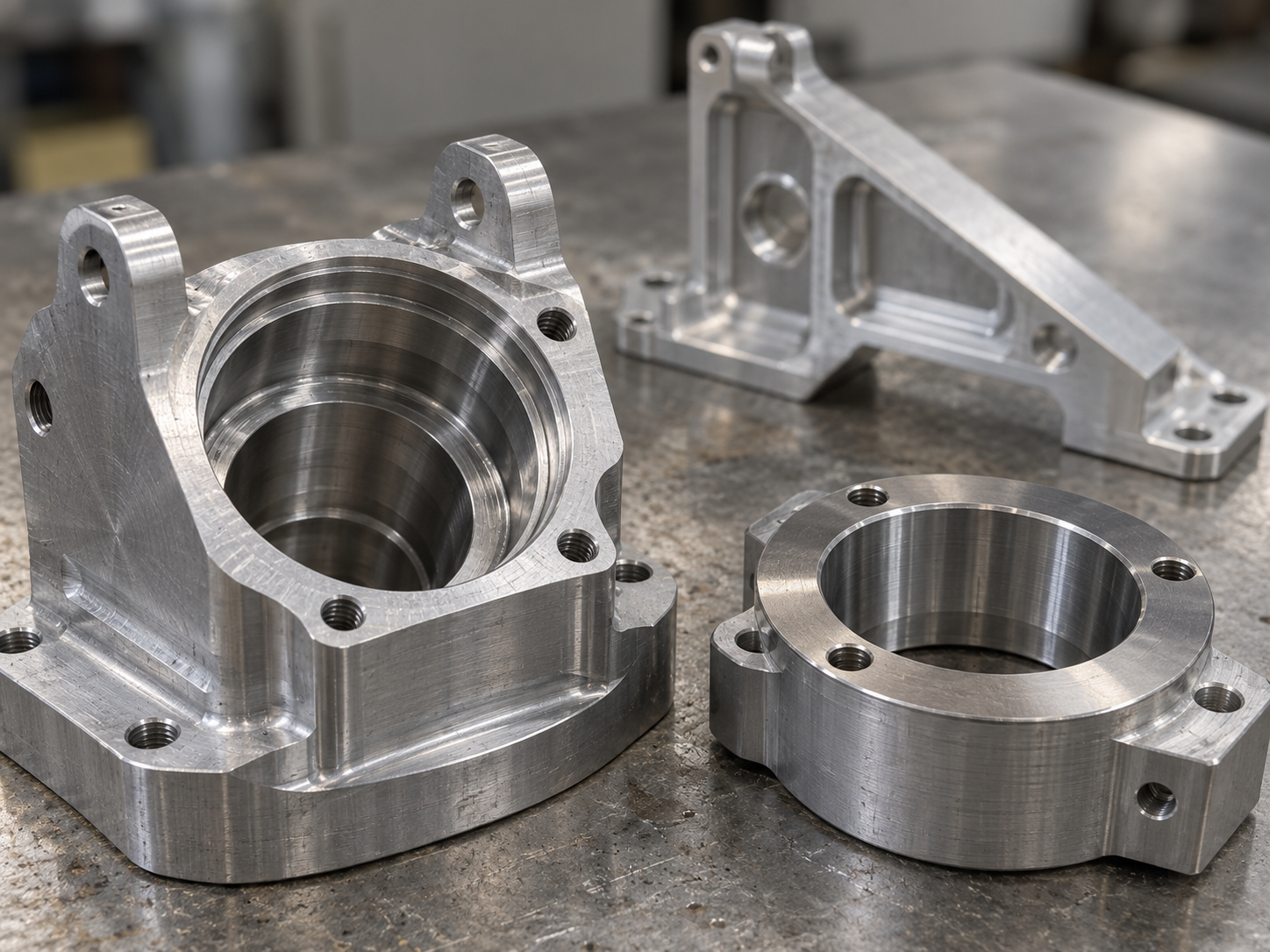

机器人精密组件的典型CNC加工清单

定制机器人组件很少是单一零件，而是一组相互配合的精密件。把清单摊开看，比笼统谈“机器人零件”更容易判断哪些特征会推高成本、哪些尺寸必须锁死。下面按功能分组，每组给出可制造性上的实际关注点。

运动与传动类：关节壳体、精密轴、精密齿轮、定制变速箱

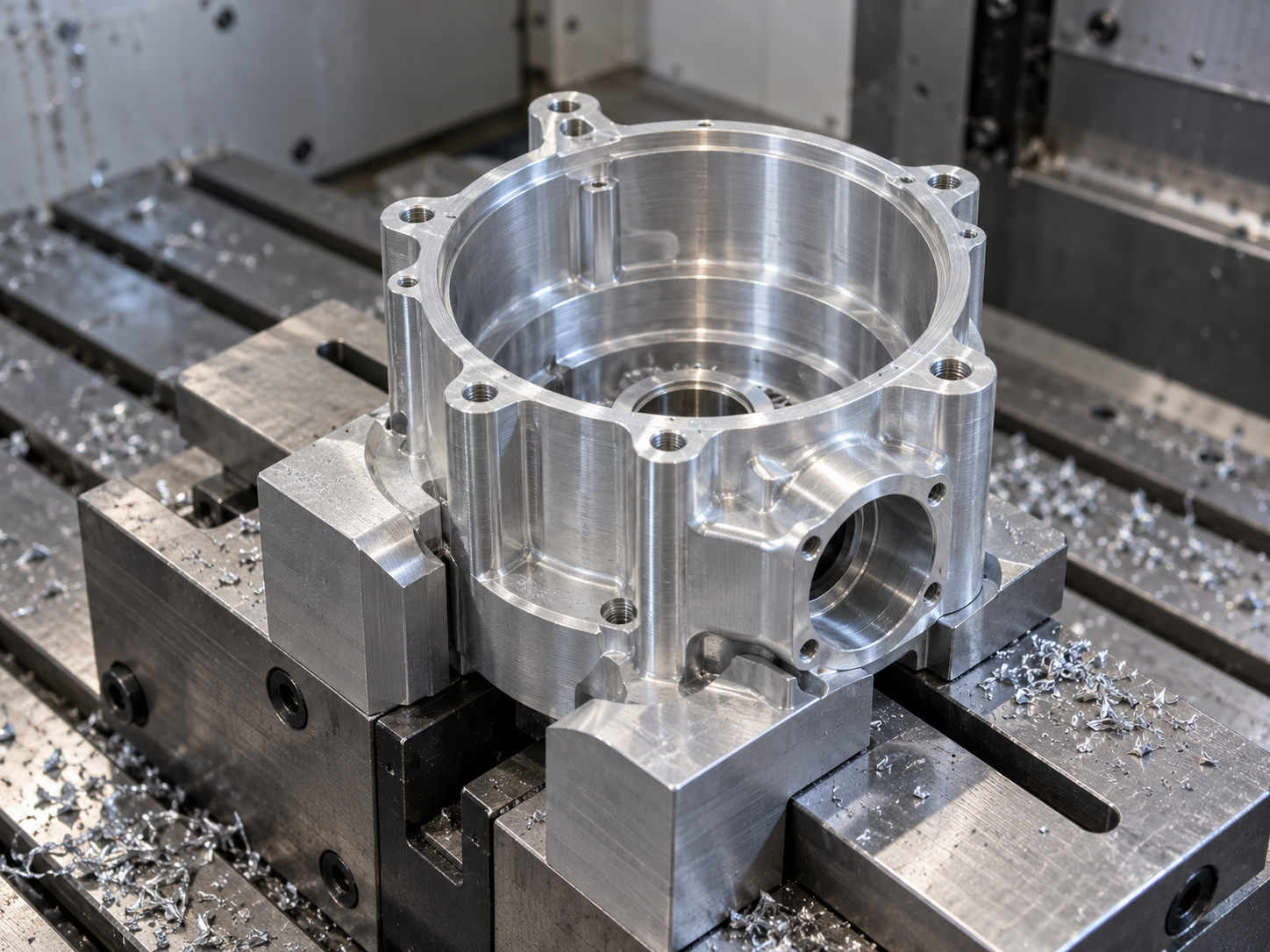

关节壳体通常兼作轴承座与密封面，设计上要同时满足壁厚均匀和装夹基准可见。内腔深、侧壁薄时，粗精加工分序、中途去应力，比一次走刀更稳。精密轴看的是轴颈与配合面的同轴度、以及热处理后的尺寸漂移，细长轴还要考虑跟刀架或分段装夹。

精密齿轮与定制变速箱壳体属于配合链上的关键件：齿坯基准面、轴承孔的位置度、箱体结合面的平面度，都会传到啮合间隙上。加工时先定统一基准，再把孔系放在同一台设备上完成，能减少多次装夹带来的基准转换误差。

支撑与定位类：精密轴承座、高精度接头、精密支架、结构框架

精密轴承座的可制造性重点是同轴度、端面垂直度与配合面粗糙度；轴承位若要求压装，孔径公差带要按实际配合选定，而不是凭习惯写一个正负值。高精度接头和精密支架常作为连接界面，尺寸链短，但孔位相对基准的位置度不能随意放宽，否则装配时会靠现场修配弥补。

结构框架多为薄壁腔体，装夹时容易因夹紧力产生弹性变形，松开后回弹。可行的做法是增加工艺凸台或临时支撑、降低单次切深，并在精加工前安排一次自然时效或低温去应力。

执行与感知类：线性执行器、末端执行器、定制夹爪、传感器外壳

线性执行器相关零件对导向面直线度、螺纹或丝杠配合段的同轴度敏感，加工顺序通常先做基准面再加工运动副配合面。末端执行器和定制夹爪结构复杂、孔槽多，刀具可达性要在设计阶段确认——深腔内的内圆角如果小于刀具半径，就只能换小刀或改设计。

传感器外壳与精密外壳既要保护内部元件，又要保证安装孔位和窗口位置准确。薄壁壳体建议把最小壁厚控制在行业常见参考值以上（约 ≥0.5 mm），并避免在受力区域开大孔削弱刚度。

这份清单的价值在于对照：先确认自己零件落在哪一类，再判断它的关键特征是什么。功能相近的零件，可制造性风险往往集中在同一两处——配合面、壁厚、装夹基准。CNC 加工能力覆盖金属与塑料精密件，具体到机器人组件的工艺路径，可在 CNC 加工能力页查看可加工范围与公差说明。

DFM前置：机器人组件的几何、公差与装夹检查点

定制机器人组件的成本，大多在设计阶段就定下来了。零件没画完就开粗，后面改一次几何，前面的刀路、夹具、检具全废。业内常见的做法是把DFM（可制造性设计）放到设计第一天：先看能不能简化几何、公差是否按功能分配、装夹有没有基准，再决定要不要下料。机器人组件的CNC加工尤其如此——关节壳体、执行器零件、末端执行器结构紧凑，留给刀具和夹具的空间本来就窄。

几何简化：先看刀具能不能进得去

设计意图是功能，制造看的是刀具可达性。深腔、窄槽、内部直角，往往是成本和工期的真正来源。可行的做法是把内腔圆角放大到刀具半径以上，把非功能面的锐角改成圆角，把必须保留的深腔拆成两件再装配。业内常见参考值：最小内圆角半径约 ≥0.5 mm，推荐最小孔径约 ≥1.0 mm；孔深径比通常控制在 ≤10:1，理想 ≤5:1。这些只是判断起点，具体还要看材料、刀具悬伸和排屑条件。

薄壁件也要提前说清。机器人组件常用铝合金减轻重量，壁厚过薄会在装夹和切削力下振刀、变形。业内常见的下限是 ≥0.5 mm，但薄壁区域更值得关注的是支撑方式与走刀顺序，而不只是那个数字。

公差与表面处理：按功能分配，不做全局加严

一张图上所有尺寸都给±0.01 mm，是常见的成本陷阱。公差应按功能分配：轴承位、配合面、齿轮啮合面需要收紧；非配合的结构面、避让面可以放宽。表面处理同理——密封面、滑动面要低粗糙度，外观面按外观要求定，内部支撑面不必抛光。行业典型参考值：CNC加工公差约 ±0.025–0.125 mm，精密表面粗糙度约 Ra 0.4–0.8 µm，标准表面约 Ra 1.6–3.2 µm。这些是行业常见范围，具体项目要和供应商按材料与几何确认。

装夹与固定装置：基准要在图纸上说清

机器人组件的精度问题，很多出在装夹而不是机床。零件如果只有一个可夹持面，或者关键尺寸悬在远离基准的一端，加工中就要靠专用夹具或软爪来补。设计阶段可以做的：标注明确的第一基准和第二基准，让基准面有足够面积；避免关键特征在薄壁悬伸处；如果批量预期，提前讨论一次装夹完成多个面的可行性，减少重复定位误差。

DFM检查点不需要做成一份长清单。几何、公差与表面、材料与库存、装夹与固定装置这四类先过一遍，机器人组件的CNC加工报价和首件风险就会清楚很多。材料怎么选、热处理怎么排，下一步再谈。

材料与热处理：从精密模具到机器人零件的技术共源性

定制机器人组件的 CNC 加工里，材料选择很少是「哪个便宜用哪个」。关节壳体、执行器零件、末端执行器、精密轴承座这些零件，同时承受负载、振动、往复运动和装配精度要求，材料决定了强度重量比、耐磨性与尺寸稳定性，也决定了后续热处理和加工路线怎么排。震裕科技在披露机器人精密零部件业务时提到，机器人精密零部件与精密模具制造在材料、热处理、制成工艺、专用设备开发、装配及精度要求上具有技术共源性——换句话说，做过精密模具的工厂，在材料批次管控、热处理变形控制和装配精度上，积累的是同一套能力。

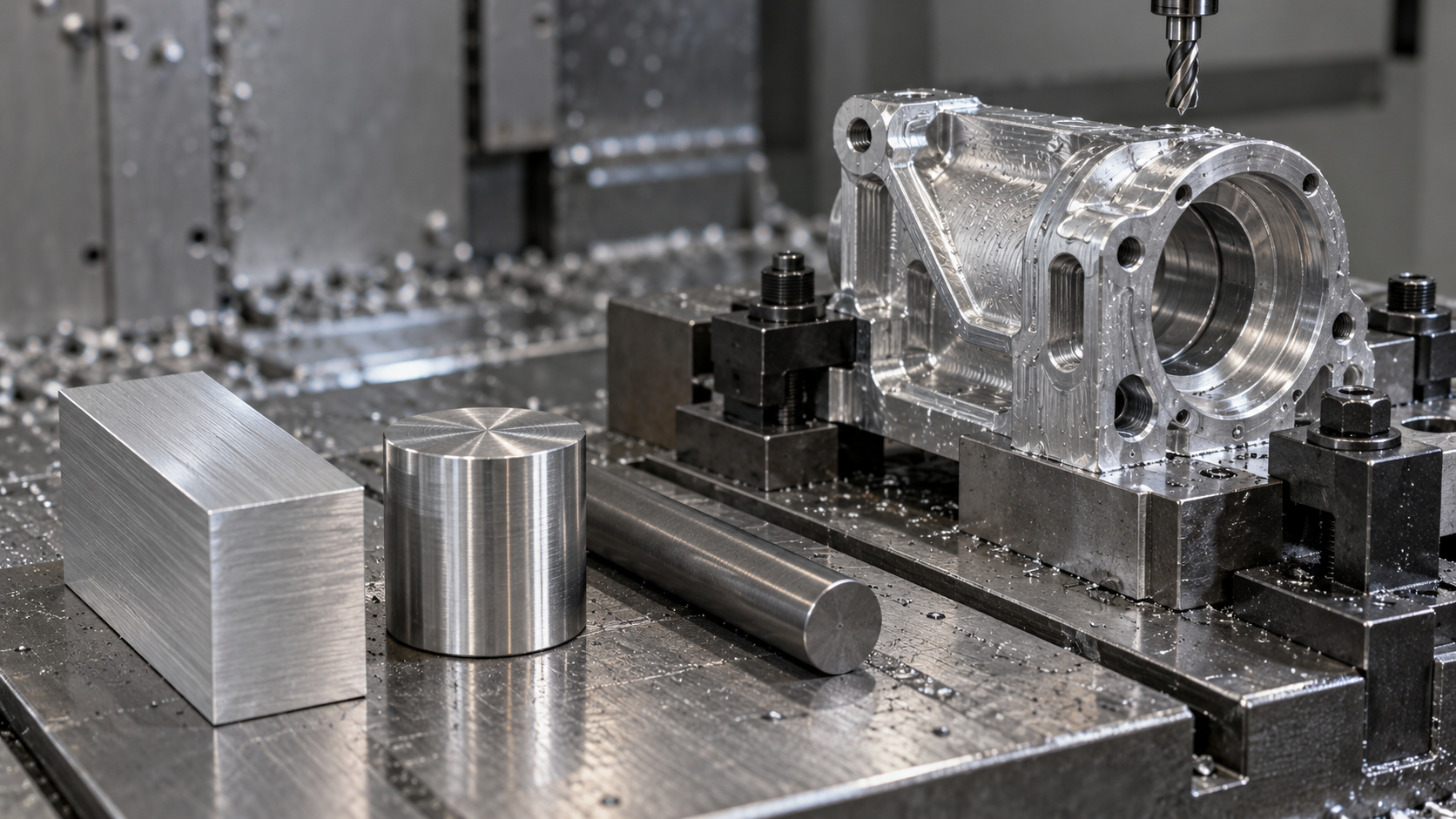

铝合金、不锈钢、钛合金与工程塑料的选择逻辑

绝大多数机器人结构件和关节壳体用铝合金，通常是 6061-T6 或 7075-T6。6061 加工性好、焊接性好、成本可控，适合框架、支架、外壳；7075 强度高但切削时更容易让刀和变形，薄壁件需要分序加工、控制切削量。不锈钢（如 304、17-4PH）多用于耐磨轴、齿轮和需要耐腐蚀的场合，加工硬化倾向明显，刀具磨损快，钻孔和攻丝要控制线速度。钛合金（如 TC4）强度重量比高，但导热差、弹性回复大，薄壁和深腔加工容易让刀具发热和零件变形，业内通常只用在确实需要减重且预算允许的部位。

工程塑料则常见于传感器外壳、绝缘件和轻载夹爪，POM、PEEK、PA 各有取舍：POM 尺寸稳定、易加工，PEEK 耐温耐磨但价格高。工程塑料的热膨胀系数比金属大一个数量级，配合间隙要按工作温度重新核一遍，不能直接照搬金属件的公差。

热处理与去应力：尺寸稳定性的前置条件

机器人零件对尺寸稳定性敏感，原因在于往复运动和高节拍下，残余应力释放会让配合面慢慢走动。铝件在粗加工后安排去应力，再做半精和精加工，是常见的做法；钢件和钛件则按材料来选择退火、固溶、时效或调质。热处理顺序要和加工顺序排在一起：先热处理再精加工，才能把热处理变形留给半精工序消化，而不是留给装配现场。

这里有一个容易被忽略的协作点：热处理不是外协出去就结束了。硬度、变形量、表面状态需要随炉报告或抽检数据回到图纸上，供应商和加工方要对同一份技术要求。行业里常见的做法是，对关键配合面在热处理后补一次尺寸检测，确认变形在可修范围内，再进精加工。

材料与库存：DFM 阶段的现实约束

设计师在选材料牌号时，往往只考虑力学性能，忽略板材和棒料的常规规格。一块 20 mm 厚的 7075 板如果不在常规库存里，可能意味着更长的备料周期或者更高的材料利用率损失。DFM 反馈里把「可用的常规牌号与规格」列出来，比事后改图更省事。对于小批量定制机器人组件，材料牌号能收敛到 2–3 种，既降低采购复杂度，也让热处理和加工参数更容易固化。

如果项目还在原型阶段，可以用 3D 打印 先验证几何与装配，再用 CNC 加工 做功能件，材料从塑料过渡到铝合金时，配合面公差需要重新分配，不能直接沿用原型公差。需要查可用牌号时，材料库 可以作为起点。

公差、表面与检测：机器人组件如何按功能分配精度

机器人组件的精度不是越高越好。把整张图都标成 ±0.01 mm，只会让加工成本上升、装夹次数增加、废品率变高，而关节的实际运动精度未必改善。真正决定装配成败的，往往只是几个面：轴承位、配合面、齿轮啮合面、执行器安装面。其余非配合面按自由公差或一般公差处理即可。这一节讲的是按功能分配精度——先判断哪些尺寸承载运动与载荷，再决定公差带和表面粗糙度，最后用检测手段把结论固定下来。

关键尺寸加严，非配合面放宽

以机器人关节壳体为例。轴承孔的同轴度、孔与端面的垂直度、安装法兰的平面度，直接决定轴承预紧和回差，属于必须加严的尺寸。而壳体外部轮廓、走线槽、非受力减重腔，只要不影响装配和刚度，就没有理由要求精密级公差。判定顺序通常是：这个尺寸是否参与运动传递？是否影响装配互换？是否承载交变载荷？三个问题里有一个为“是”，才值得收紧。

业内常见的 CNC 加工公差参考值大致在 ±0.025–0.125 mm 区间；精密配合面往往落在较紧的一端，一般结构面则靠近较松的一端。这只是判断起点，不是承诺值——具体能稳定做到多少，取决于材料、零件刚性、装夹方式和刀具路径，需要在图纸评审时与加工方逐项确认。

表面粗糙度按功能分档

表面粗糙度同样按功能分档。轴承配合面、密封面、滑动导轨面通常要求较细的表面，行业典型参考值为 Ra 0.4–0.8 µm；一般安装面、结构外表面常见 Ra 1.6–3.2 µm 即可。更细的表面往往需要精铣、磨削或研磨，工序和工时都会增加。若一个面既不配合也不密封，把它标成 Ra 0.4 µm 属于典型的过度要求。

这张表的作用是让设计者在标注前先对照一遍：有没有把深径比做到 15:1 的孔？有没有在薄壁上要求精密配合？这些特征不是做不出来，而是会显著推高成本与风险。把可制造性判断放在标注之前，比事后让加工方提意见更省事。

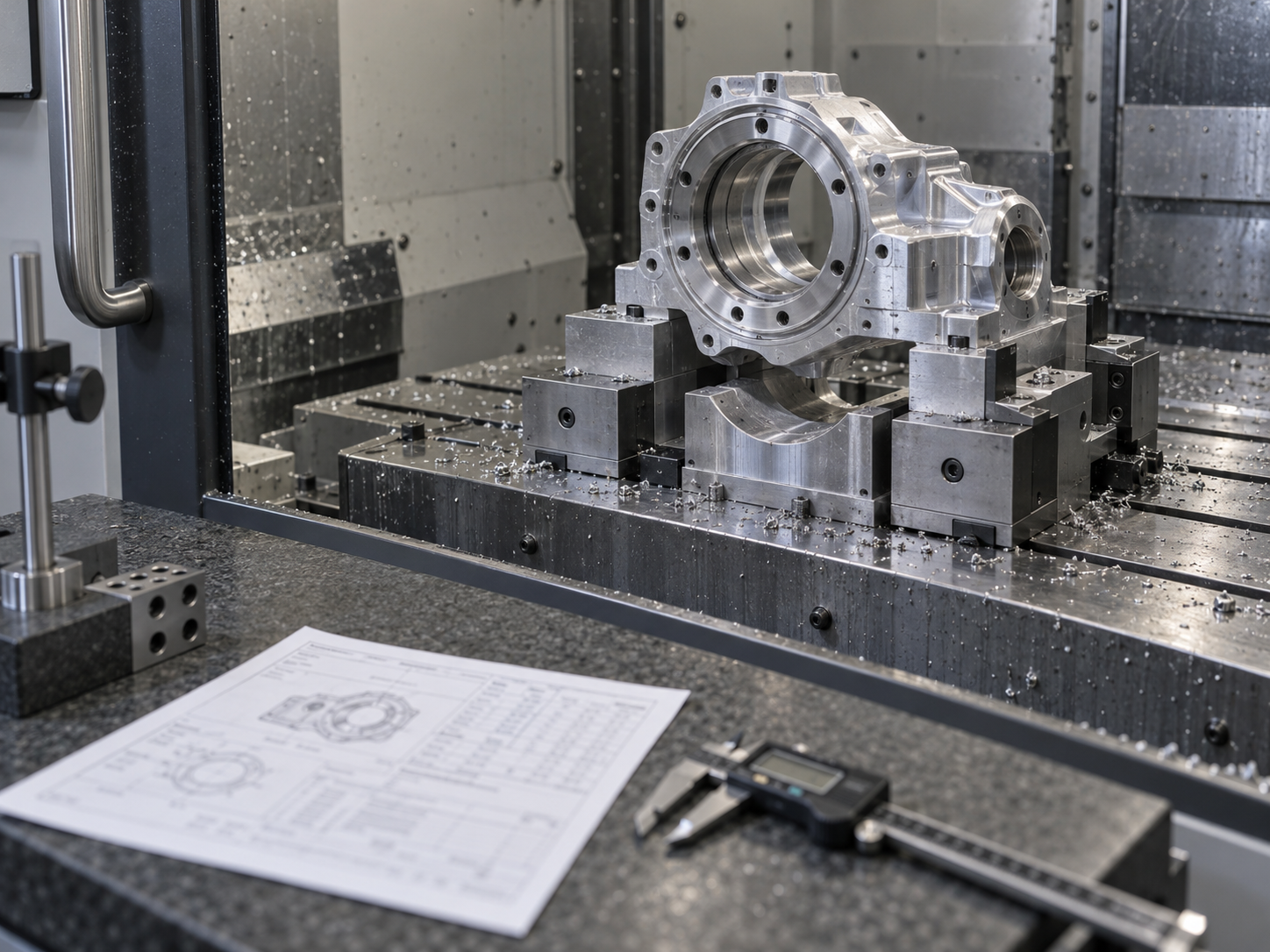

检测：CMM 报告、首件与基准一致性

公差标了，还得能测。机器人组件的检测通常围绕三坐标测量机（CMM）展开，重点不是“测了多少个尺寸”，而是基准是否与设计意图一致。如果图纸以 A-B 联合基准定义同轴度，而检测时各自单独建系，数据就对不上，装配时才发现问题。

常规做法是：首件做完整尺寸与形位公差检测，输出 CMM 报告；批量阶段按关键尺寸做过程抽检，配合专用检具控制轴承位、安装孔位等配合特征。检具本身也要与图纸基准对齐，否则抽检数据只是“看起来合格”。对于小批量定制机器人组件，首件报告往往比过程数据更关键——它验证的是工艺路线本身能不能稳定复现设计意图。

如果一份图纸上关键公差、基准和表面要求都齐备，加工方就能给出更准确的工艺反馈和检测方案。反过来，标注含糊的图纸通常意味着反复沟通和返工。把精度按功能分配清楚，是让后续检测有意义的前提。

从原型到小批量：机器人组件的供应商协作与分布式制造

机器人组件的定制 CNC 加工，原型阶段最容易验证，难的是原型到小批量之间那段路。原型能用手工修、单件装夹、单独调机，公差靠师傅现场找；一旦数量从 1 件变成 50 件、200 件，装夹方案、刀具寿命、检测节奏、批次一致性会同时暴露。选供应商，本质是选一套能把设计意图稳定复制到每一件上的工程能力。

看 DFM 反馈能力，而不是先看机器清单

一家供应商在报价前愿意指出“这个内圆角刀具进不去”“这个孔深径比偏大、排屑会有风险”“这个基准和装配基准不一致”，比列一长串设备型号更有价值。机器人精密组件往往结构复杂、配合面多，DFM 反馈能把后期返工提前到图纸阶段消化。评估时可以给同一份图纸让两三家出反馈，看谁提的是几何与装夹层面的真问题，谁只回复“可以做”。

检测报告与装夹方案要能对应到图纸基准

小批量阶段，供应商应能提供首件检测与过程抽检记录，CMM 报告上的基准要与图纸基准一致，而不是自己另设一套方便测量的基准。装夹方案同样要问清楚：关节壳体这类薄壁件用什么支撑、是否做专用软爪或仿形夹具、热处理后是否需要二次找正。装夹不一致，同轴度和位置度就稳定不了。具体到 CNC 加工能力与可承接的零件类型，可以在CNC 加工能力页面对照确认。

供应链的地理分布也在变。AMC 机器人公司在越南设子公司用于机器人制造，给出的理由很直白：成本效益、关税稳定性、技术熟练劳动力，以及当地电子制造和精密组装生态。这四点同样适用于评估机器人组件的分布式供应：成本之外，更要看当地有没有能支撑精密组装的配套，以及跨区域协作时 DFM 沟通、变更确认、检测数据传递会不会变慢。分布式制造不是把图纸发出去就完事，协作节奏才是成本的一部分。

从原型往小批量过渡时，最值得优先确认的是三件事：装夹是否已经固化、检测基准是否和图纸一致、热处理与去应力工序是否排进了工艺路线。这三项定了，批次一致性才有基础。需要按图纸核对可制造性与工艺路线时，可以走 经典报价 入口提交 CAD，由工程侧给出装夹与公差层面的反馈。

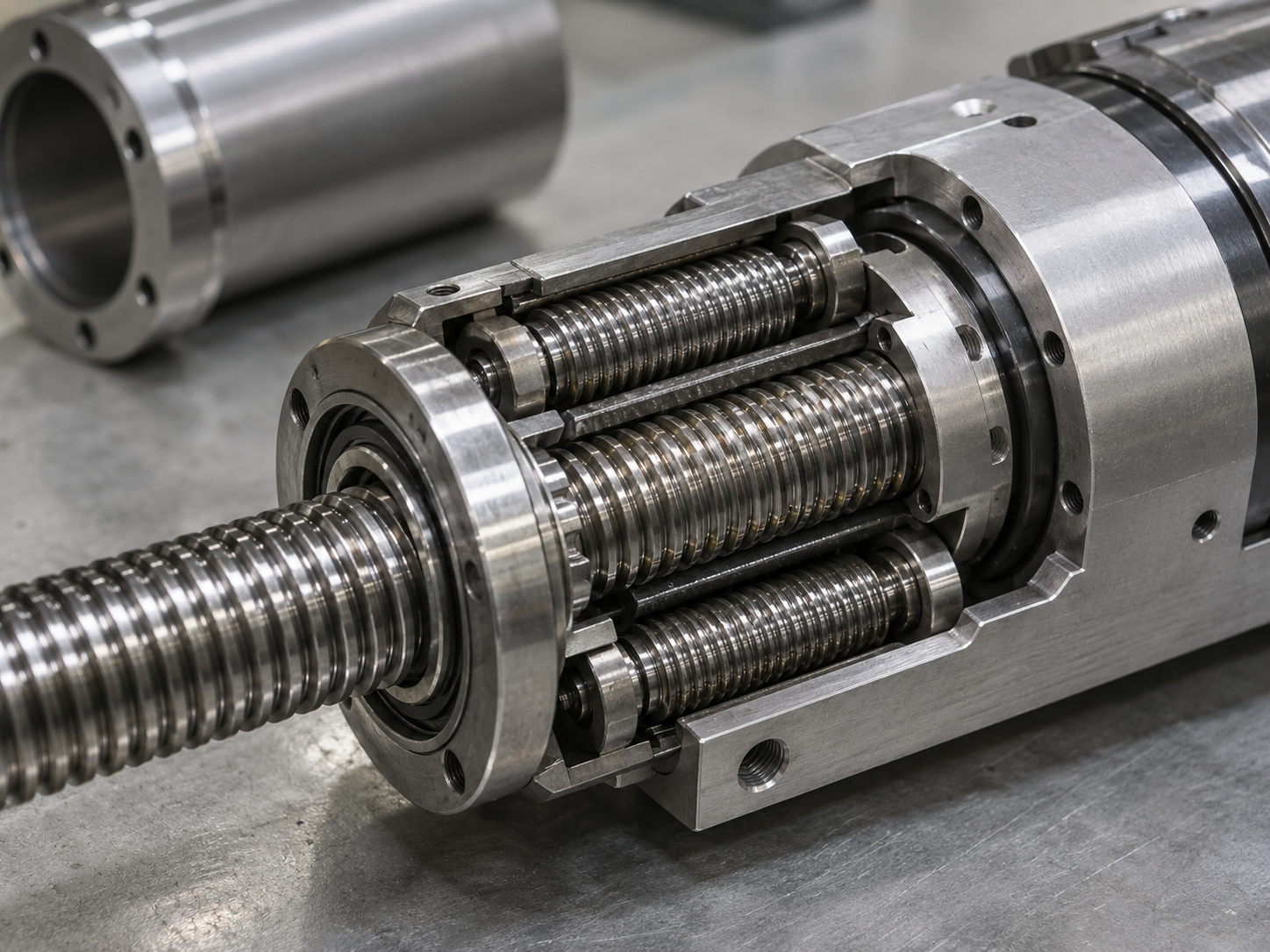

人形机器人精密零件的早期信号：线性执行器与行星滚柱丝杠

前文讨论的关节壳体、末端执行器、精密齿轮，都属于已经稳定走量的机器人组件。真正值得单独拿出来看的，是人形机器人带出来的那批新零件——线性执行器模组、反向式行星滚柱丝杠。它们对定制机器人组件的CNC加工与精密制造提出了和传统工业机器人不太一样的要求。

震裕科技披露了哪些信号

震裕科技在2025年12月的投资者关系披露中给出了一组相对具体的进展：其线性执行器模组及反向式行星滚柱丝杠已直接对接海外大客户，国内人形机器人本体厂基本实现批量供货、送样、技术交流全覆盖，部分产品已实现小批量交付。同时公司明确指出，这部分产品占公司整体营收比例较小。

这个“事实 + 风险提示”的写法值得注意，因为它同时说明了两件事：一是精密加工能力确实在从精密模具、汽车零部件向机器人零件迁移，二是这种迁移目前仍处于早期，还不足以把它当成已经成熟的量产赛道。读到“批量供货”时容易兴奋，读到“占营收比例较小”时才回到现实。

技术共源性意味着什么

震裕科技自己在披露中把迁移逻辑说得很直白：机器人精密零部件与精密模具制造，在材料、热处理、制成工艺、专用设备开发、装配及精度要求上具有技术共源性。换句话说，行星滚柱丝杠这类零件的难点，不在于是不是“机器人专用”，而在于螺纹磨削、热处理变形控制、装配精度这些基础工艺能不能做稳。

这也是为什么定制机器人组件的CNC加工能力，最终会落到同一套工程链上：材料选择、热处理安排、公差分配、装夹方案、检测基准。前几节讲的DFM前置、按功能分配精度、CMM检测，在这类零件上体现得更集中，而不是换了一套新方法。

看待这类信号的分寸

行星滚柱丝杠是否已经大规模量产，目前公开信息还不足以给出肯定答案。小批量交付和批量供货之间存在明显距离，后者涉及节拍、良率、成本曲线和供应链稳定性。对于需要定制机器人组件的团队来说，更实际的判断方式是：把自己的零件需求拿去和供应商的实际制程能力对齐，而不是根据行业新闻推断自己也能立刻拿到同样规格的产能。

精密制造能力的迁移是真实的，但迁移的节奏按零件走，不按新闻走。线性执行器和行星滚柱丝杠对CNC加工、磨削、热处理和装配的要求，需要回到具体图纸和公差带上一件件确认。

常见问题：定制机器人组件CNC加工与精密制造

以下是读完本文后最常被追问的几个问题，答案尽量给出可核对的判断依据，而不是承诺。具体项目仍需按图纸、材料与功能要求，与工程团队逐项确认。
