一张图纸发出后,工厂为什么还要打电话
图纸刚发出去,报价还没回,工艺工程师的电话先来了:“这个件材料是毛坯还是精料?热处理在哪一步做?” 过一会儿采购又问:“基准 A 指的是底面还是侧面?去毛刺算不算在报价里?” 再过半天,编程的同事发来消息:“这个内腔刀具够不到,能不能改结构?”
多数人第一反应是工厂太啰嗦。但站在读图者角度,这些问题几乎都指向同一件事:图纸的信息链有缺口。设计端默认“这还用说”的内容——材料状态、基准归属、关键尺寸、表面要求、工艺备注——在制造端恰恰是必须确认才能动手的前提。缺口越多,电话越多,报价越慢,返工风险越高。
下面这份检查清单,不是教你怎么画图,而是让你在点击“发送”之前,用工厂的眼睛把图纸再读一遍。目标很朴素:让读图的人不用猜,让报价的人不用问,让加工的人不用停。
视图与基准:让读图的人不用猜

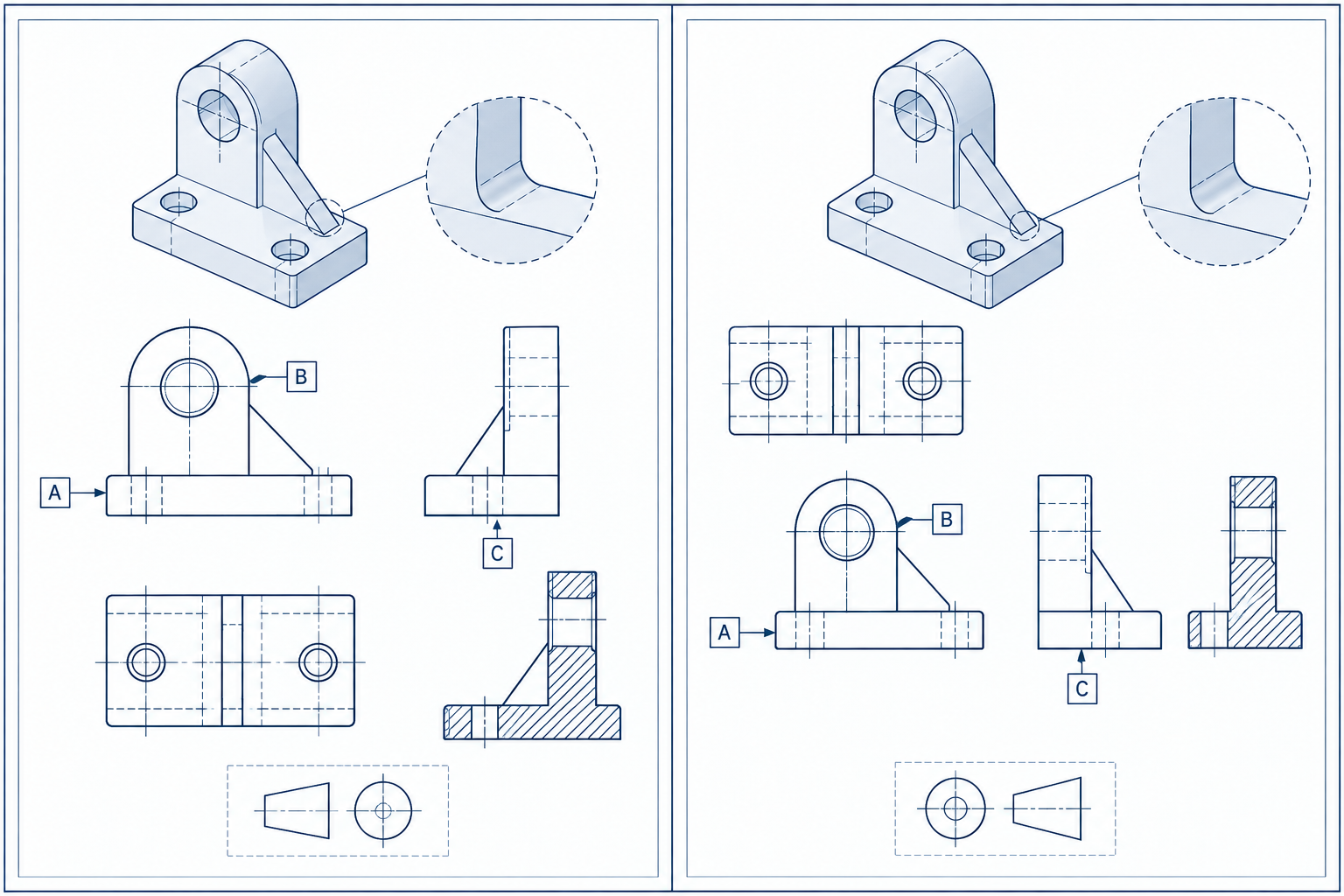

工厂的工艺员拿到图纸,第一件事是判断零件朝向。如果图纸没有注明投影法,他会先看视图布局:第三角投影的俯视图放在主视图上方,第一角投影则放在下方。两种画法都合法,但混用会让零件在装夹时被“翻个面”。国内多数工厂习惯第一角,欧美客户常发第三角,图纸标题栏里明确写一句“第三角投影”,比事后电话确认省事得多。
视图要完整,剖视和局部放大别省
主视图加俯视图往往不足以表达内部结构。深腔、交叉孔、薄壁过渡区,用剖视图切开看,比在尺寸里堆注释更清楚。局部放大图适合标注小圆角、退刀槽、密封槽这类细节,放大比例写在图名旁即可。省略剖视的代价是:工厂按外轮廓加工,内部台阶留错方向,返工重来。
基准选得对,检测才可复现
基准不是随手挑一个面。它应当对应零件在装配中的定位面,或者加工时的第一道装夹面。同一张图上如果设计基准、加工基准、检测基准三者不一致,就会出现“加工合格、检测超差”的尴尬:三坐标按 A 面建系,车间按 B 面找正,两套数据对不上。更麻烦的是批量件——每件基准漂移一点,累积起来就是装配干涉。
实操上,建议在图纸上把主要基准用符号明确标出,并在技术要求里写清“未注基准按 A 面”。如果零件有对称结构,注明哪一侧为基准面,避免工厂凭经验选反。基准统一之后,检测报告才有可比性,后续的 3D 扫描比对也才有统一的参照系。

尺寸与公差:标注方式决定检测能不能复现
同一张图纸,两个检验员量出两个结果,往往不是量具的问题,而是标注方式本身留下了歧义。尺寸标注的核心不是“把数写全”,而是让读图的人能用同一条尺寸链、同一组基准复现出同一个结论。
尺寸链与累积误差
当多个尺寸首尾相接构成一条链,封闭环的公差是各组成环公差之和(极值法):
T₀ = T₁ + T₂ + … + Tₙ
例如三个各带 ±0.1 的尺寸串成一条链,封闭环的极值波动就接近 ±0.3。若设计意图要求封闭环更紧,就必须减少链上的环节,或把其中一个尺寸改为直接标注到基准上,而不是继续串联。标注时把关键尺寸直接挂在基准上,通常比事后要求工厂“做准一点”更有效。
基准、关键尺寸与参考尺寸
GD&T 的基本思路是:先定基准,再谈公差。基准应选在装配时真正贴合的面或孔上,而不是随手挑一个加工面。关键尺寸(影响装配或功能的)应明确标出并给出可检测的公差;参考尺寸则用括号标注,表示“仅供参照、不作为验收依据”。把参考尺寸当关键尺寸来卡,会让工厂把成本花在不重要的地方;反过来,把关键尺寸漏标,工厂只能按默认精度走,风险就转移到装配现场。
另一个常见坑是公差叠加:位置度、轮廓度与线性尺寸混用,却没有说明彼此的换算关系。发布前不妨自问:这条尺寸链的封闭环是谁?检测时用哪个基准?如果两个问题的答案不唯一,图纸就还没写完。
材料、表面与热处理:图纸上最容易漏的一栏
视图和尺寸都标全了,图纸却还是被退回——原因常常出在标题栏和备注区。材料只写“铝”,表面只写“阳极氧化”,热处理一栏空着,去毛刺只字未提。工厂拿到这样的图,只能按自己的默认习惯处理:铝可能是 6061,也可能是 7075;氧化可能是本色,也可能是黑色;去毛刺可能做,也可能不做。结果就是零件做出来了,但和设计意图对不上。
材料牌号与状态要写全
“不锈钢”和“304 不锈钢”是两个不同的采购动作,“6061-T6”和“6061-O”在强度和后续折弯表现上也不一样。材料栏至少应包含牌号 + 状态/热处理条件。如果对替代材料持开放态度,可以注明“或同等性能材料,需确认”,而不是留空让工厂自己选。选材逻辑可参考材料指南,按强度、耐蚀、加工性逐项对照。
表面处理与粗糙度分开标注
表面处理(阳极氧化、电镀、喷粉、拉丝)和表面粗糙度(Ra 值或“加工面/非加工面”区分)是两件事,常被混在一句话里。建议分开写:哪些面需要处理、处理类型与颜色、哪些面保持机加工原始状态。粗糙度若只对配合面有要求,就明确标在对应面上,而不是笼统写“表面光洁”。
热处理与去毛刺:不写就等于放弃控制
热处理会影响硬度、变形量和后续加工顺序,图纸上应写明处理类型、硬度范围(如适用)以及在哪道工序之后进行。去毛刺同样如此:功能面、密封面、装配配合处的毛刺要求,与外观面的处理方式不同。若图纸完全不提,工厂通常按“常规去毛刺”处理,锐边是否倒角、倒多大,就变成了现场判断。把这些写进备注栏,比事后返工便宜得多。

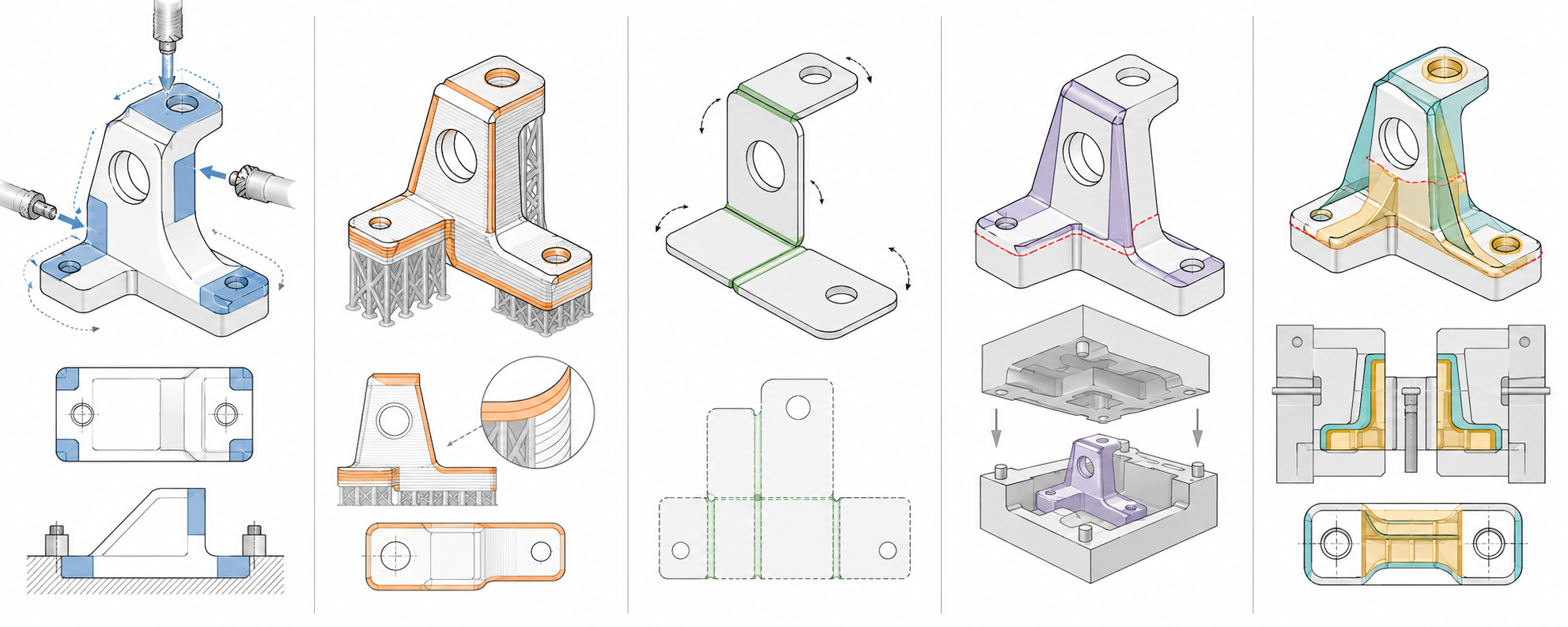

不同工艺读同一张图,关注点并不一样
同一张二维图发给不同工艺的工厂,得到的追问往往完全不同。这不是工厂在挑刺,而是每种工艺对图纸信息的敏感点本来就不一样。理解这些差异,能让你在发布前就把信息补齐,而不是等对方来问。
CNC:装夹与刀具可达性
CNC 加工最关心的是零件能不能被稳定夹住、刀具能不能伸到需要加工的位置。图纸上如果只标了最终形状,没有交代哪些面是基准面、哪些特征必须一次装夹完成,编程和工艺人员就只能自行假设。深腔、内直角、底部圆角过小、螺纹底孔与侧壁距离太近,都会直接影响刀具选择与加工顺序。发布前不妨自问:这张图有没有让读图的人看出“先加工哪一面、以哪里定位”。
3D 打印:壁厚、支撑与摆放
3D 打印对图纸的敏感点集中在壁厚是否均匀、悬空结构是否需要支撑、以及零件在成型空间里的摆放方向。图纸上如果没有标注关键配合面或外观面,打印方向就可能被随意选择,导致层纹方向与受力或外观要求不符。薄壁与厚壁交界处容易产生收缩差异,图纸若只给外形不给壁厚意图,工艺人员只能按经验取舍。
钣金、复模与注塑:展开、拔模与分型
钣金看的是展开尺寸、折弯方向与折弯半径,图纸上折弯线、折弯角与板厚方向标注不清,展开计算就会出错。手板复模(真空浇注)关注拔模斜度与分型面位置,缺少这些信息,硅胶模的分型只能靠现场判断。注塑成型则同时关注拔模、壁厚均匀性与分型线位置,分型线落在外观面还是非外观面,往往决定模具方案与后续处理方式。同一张图,五种工艺读出五套问题,本质上是信息缺口在不同环节被放大。

实用做法是:在图纸备注里写清“本件拟用工艺”,或在发布时附一句工艺意向。这样工厂读图时就有了优先级,不会把精力花在与该工艺无关的细节上。如果你还不确定用哪种工艺,可以先在制造能力总览里对照各工艺的适用范围,再决定图纸该补充哪些信息。
版本、变更与发布前自检清单
图纸出错,往往不是画错,而是改过之后没同步。工厂手里拿的是上一版,车间按旧图备料,等发现时料已经下了。版本管理不是行政流程,而是防止返工的第一道闸门。
版本号与变更标记
每张图纸应有唯一图号加版本号,版本号随每次发布递增,不要用“最终版”“最终版2”这类命名。变更处用云线或三角标记圈出,并在标题栏或变更栏写明改了什么、为什么改。只改数字不标变更,读图的人很难发现差异,尤其是尺寸微调这种不显眼的修改。
发布前自检清单
- 视图:投影法已标注,视图数量够用,剖视与局部放大对应关系清楚。
- 基准:基准选取与装配、检测逻辑一致,没有互相矛盾的基准。
- 尺寸:关键尺寸与参考尺寸区分明确,尺寸链没有闭环或漏标。
- 材料:牌号与状态写全,没有只写“铝”“钢”这种模糊表述。
- 表面:粗糙度、表面处理、去毛刺要求已注明。
- 工艺备注:热处理、特殊加工要求、禁用工序已写明。
- 版本:图号、版本号、变更标记、日期齐全,且与 3D 模型一致。
变更发布后,别只发一张新图。把变更点单独列出来,说明影响哪些尺寸、是否需要重新备料或改程序,并确认工厂已收到并确认。口头通知容易漏,最好有可追溯的确认记录。若涉及材料或表面处理调整,可对照材料指南确认替代方案是否可行。
常见问题(FAQ)
图纸发布前的自检清单能挡掉大部分追问,但下面这几个问题几乎每次都会在评审或询价时被重新提起。答案不涉及具体公差数值或交期承诺,只讲判断逻辑。
二维工程图和 3D 模型,工厂以哪个为准?
通常以 3D 模型定义几何形状,二维图定义尺寸、公差、基准和工艺要求,两者应互相一致。如果模型与图纸冲突,工厂一般会先停下来确认,而不是自行选择。建议在图纸标题栏或备注里明确写一句“以 3D 模型为准”或“以图纸尺寸为准”,并说明冲突时的处理方式,避免双方各自解读。
公差标注得过严会有什么后果?
过严的公差会把加工推向更慢的走刀、更多的装夹次数和更高的检测成本,报价和可行性都会受影响。更常见的问题是标注过严但并非功能所需,导致关键尺寸和一般尺寸没有区分。建议只对真正影响装配或功能的尺寸收紧,其余按常规加工能力标注,并在评审时和工程确认哪些是真正的关键特性。
图纸没有标注表面处理,工厂会怎么处理?
未标注时工厂只能按材料默认状态交付,可能是机加工后的原始表面,也可能带毛刺或刀纹,这与设计意图不一定一致。如果零件需要阳极氧化、喷砂、电镀或特定粗糙度,应在图纸上写明处理方式和适用范围。缺这一栏时,工厂通常会打电话确认,而不是替你决定。
图纸变更后,怎么通知工厂最不容易出错?
变更后应更新版本号并在图纸上标出改动位置,同时说明旧版本作废。只发一句“改了一下”很容易让车间继续用旧图。较稳妥的做法是重新发布完整图纸包,注明版本和变更点,并确认对方已收到并确认按新版本生产。
自由曲面和复杂外形怎么在图纸上表达?
自由曲面通常靠 3D 模型定义,二维图上难以用尺寸完整描述。此时应提供完整的曲面模型,并在图纸上标注哪些面是外观面、哪些是关键配合面,以及需要检测的区域。必要时可配合 3D 扫描做比对验证,而不是试图用大量二维尺寸去逼近曲面。
核心要点
- 工程图的核心不是画得漂亮,而是让读图的人不需要猜:基准、材料状态、关键特征必须无歧义。
- 尺寸链与基准选择直接决定检测结果是否可复现;标注方式不当会让合格件被判不合格。
- 不同工艺对图纸的敏感点不同:CNC 关心装夹与刀具可达性,钣金关心展开与折弯方向,注塑关心拔模与分型线。
- 发布前用一份固定清单自检,比事后反复解释更省时间;版本与变更记录是图纸可信度的一部分。
- 无法用二维完全表达的自由曲面或复杂特征,配合 3D 模型与基准标注(如 GD&T)通常更稳妥。
