机械加工与装配：从一张图纸到拧紧的零件，中间发生了什么

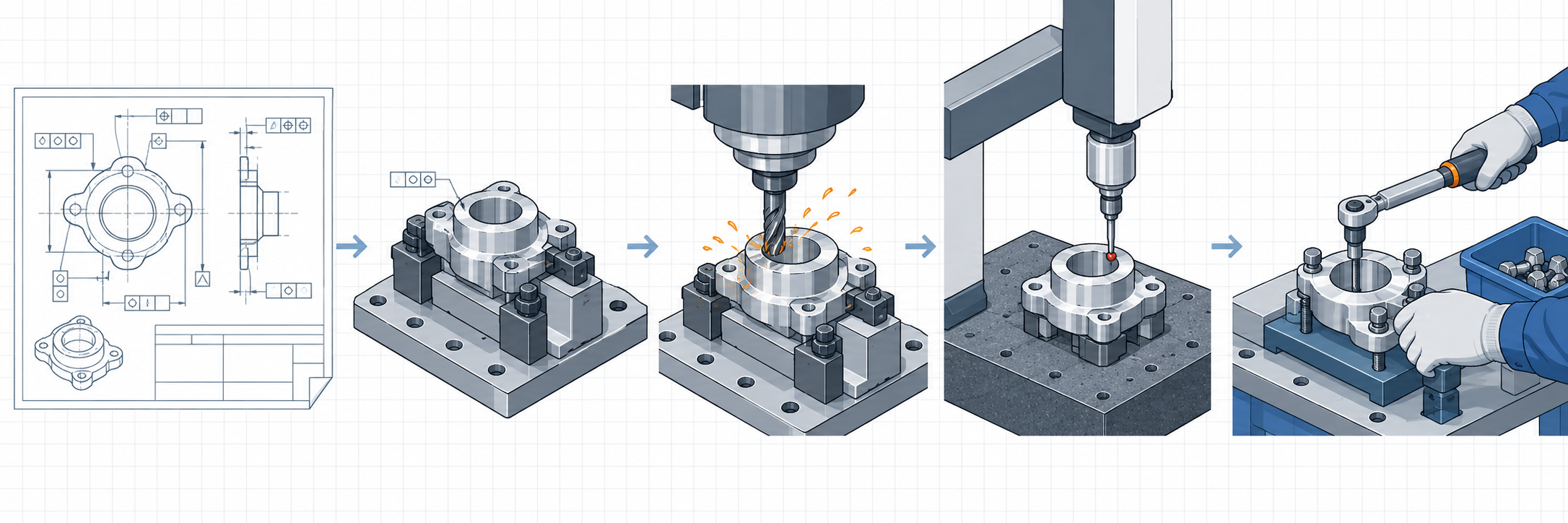

机械加工与装配是一条链，不是两道工序

公差不是越严越好：加工成本与可达性的真实关系

图纸上写着 ±0.02，车间老师傅看了一眼，报价直接翻倍。这不是坐地起价，而是公差一旦越过某条线，加工方式就从「普通铣一刀」变成了「换刀、降温、慢走刀、三坐标全检」。机械加工与装配链条上，公差是第一个把成本和工艺绑在一起的地方。

公差带窄一档，工艺可能换一套

同样的外形轮廓，普通数控铣削做到 ±0.05 mm 量级是常规操作；想稳到 ±0.02 mm 量级，往往要精铣、半精铣分开，切削用量降下来，刀具磨损要盯住。再往 ±0.01 mm 走，磨削或高精度机床才靠谱，而且不是「机床精度够就行」——夹具刚性、环境温度、测量手段都会挤占那点余量。业内常见做法是：一般铣削给到 ±0.05 mm 量级，精铣 ±0.02 mm 量级，磨削可到 ±0.005 mm 量级，但这些只是判断参考，具体特征能不能达到，得按图纸和实际装夹方案确认。

成本跳档不是因为加工时间线性增加，而是因为工序数量、检测手段和废品风险同时上升。一个 ±0.05 的孔，钻完铰一下就行；一个 ±0.01 的孔，可能要镗、要测、要补。多出来的每一步都在累积工时和风险。

哪些特征天生就贵，哪些可以放松

同样是公差，落在不同特征上难度差很多。深孔、薄壁、细长轴、大平面上的小公差，都属于「看着简单做着难」。深孔排屑困难，刀具悬伸长，容易让刀；薄壁一夹就变形，松开工件弹回来尺寸又不对。相反，配合用的定位销孔、轴承位，该严就得严，因为这些尺寸直接决定装配能不能压进去。

• 该严的地方：配合直径、定位孔、轴承座、密封面——这些尺寸超差装配就出问题。
• 可以松的地方：非配合外形、让位槽、内圆角、不与其他零件接触的轮廓。
• 容易误加严的地方：把「看起来要精密」的直觉写成 ±0.01，实际装配根本用不到。

公差、测量与装配的连锁反应

公差还牵着测量。如果量具本身的分辨率只有 0.02 mm，去量 ±0.01 的尺寸，读数本身就不可靠。业内一般要求量具不确定度控制在公差带的 1/10 到 1/5，比如 ±0.02 的公差，最好用能读到 0.002 mm 量级的千分尺或更高精度的检具。这一步没配好，前面的加工精度就白费了。

更隐蔽的是装配端。两个零件各自都在公差内，装到一起可能间隙过大或过盈。这就是公差分配的问题——不是每个零件都做到最严就能装好，而是要在设计阶段把装配间隙合理拆到各零件上。公差分配做对了，加工成本和装配难度一起降。

判断一个公差该不该严，可以问三个问题：这个尺寸和其他零件接触吗？超差了是装不上还是只是不好看？现有量具能不能可靠地测？三个问题过一遍，多半能筛掉一批虚高的公差要求。需要具体评估时，可以把图纸交给加工方做可制造性评审，再决定公差怎么标。

基准与装夹：误差在工件还没被切之前就产生了

很多尺寸问题，追到最后不是刀具不行，也不是机床精度不够，而是基准和装夹没安排好。机械加工与装配这条链上，装夹是第一个把图纸上的理想几何“落地”的环节——落地的方式决定了后面所有误差的起点。工件在被切削之前，实际上已经通过定位和夹紧，被强制接受了一套几何约束。这套约束如果和设计基准不一致，误差就从这里开始累积。

基准统一：图纸基准、工艺基准、测量基准尽量是一条线

基准统一原则说起来简单：设计基准、工艺基准和测量基准尽量重合。实际做起来，问题往往出在基准传递链上。比如一个支架，设计标注以底面A为基准，要求上孔相对于A的位置度。如果第一道工序用毛坯侧面定位加工了底面A，第二道工序再以A定位钻孔，基准链就是“毛坯侧面→A→孔”。毛坯侧面的形状误差会通过A放大或平移，传递到孔的最终位置。多一次转换，就多一次误差累积的机会。

所以工艺安排上，通常先加工出一个可靠的基准面，后续工序尽量都用它。如果零件有多个方向的尺寸要求，可以用一面两孔这类组合基准，把六个自由度都定住，减少重复找正带来的随机误差。机械加工与装配中不少装配干涉问题，翻回去看就是基准链在加工阶段就已经偏了。

装夹力与切削力：薄壁件夹紧后松开就回弹

薄壁件最典型。三爪卡盘或台钳夹紧时，工件被压变形，此时测量尺寸是合格的；松开夹具，弹性回复让尺寸和圆度又变了。这类问题不是靠“夹轻一点”就能完全解决，因为夹紧力太小又可能在切削力下让工件移动。常见的处理思路是：增加辅助支撑、使用软爪或专用夹具分散夹紧力、把夹紧点安排在刚性较好的位置、粗精加工分开并让精加工在较小夹紧力下完成。

细长轴是另一个例子。车削时工件自身刚性不足，切削力把工件推弯，结果中间“让刀”，加工出来是腰鼓形。用跟刀架或中心架在靠近切削点的地方提供支撑，是常规做法。但支撑本身也会引入新的接触误差，需要调试。

减少装夹次数：一次装夹能做的事，别分两次

每多一次装夹，就多一次找正误差、多一次夹紧变形、多一段辅助时间。能在一台设备上一次装夹完成多个面的加工，通常比多次装夹更稳。这也是五轴和车铣复合被大量使用的原因之一——不是为了炫技，而是为了把基准转换压到最少。当然，一次装夹也有代价：夹具可能更复杂、刀具可达性受限、排屑和冷却更难。工艺上要权衡，不是无脑追求“一次做完”。

对于确实需要多次装夹的零件，一个实用做法是保留一个统一的工艺基准，比如在毛坯上预先加工出工艺凸台或工艺孔，后续每次装夹都找它。这样每次装夹的定位误差方向一致，不会互相叠加得毫无规律。装夹方案确定之后，最好在首件上实测一下松开后的回弹量，哪怕只是记录趋势，也比凭感觉判断强。具体回弹量因材料、壁厚、夹紧方式而异，需要按图纸和实际工况确认，没有可以直接套用的固定值。

从毛坯到成品：加工顺序里的几个关键取舍

同样一张图纸，交给两家车间，做出来的零件可能都合格，但废品率、工期和后续装配的顺畅程度差别很大。差别往往不在机床，而在工序排序。机械加工与装配的很多麻烦，是顺序埋下的：先铣哪个面、什么时候热处理、粗加工完放了多久才精加工，这些看着像车间内部安排，其实直接决定最后能不能装进去。

粗精加工分开，是排序里最基本的一条。粗加工的目标不是尺寸，是把大部分余量拿掉、把形状做出来。这个阶段切削力大、发热多、刀具让刀明显，工件内部残余应力也随着材料被剥离而重新分布。如果粗精一次走完，精加工的尺寸是在一个还在变形的工件上量出来的，等零件冷却、应力释放，尺寸就漂了。常见做法是粗加工留 0.3–1 mm 余量（具体看材料和零件刚性，按图纸和工艺确认），再精加工。薄壁件、长悬伸件留得更多。

去应力：让变形发生在精加工之前

粗加工后要不要去应力，取决于材料、余量大小和最终公差。铸件、锻件、焊接件本身带着铸造或焊接应力，粗加工一开就翘；这类零件常在粗加工后做去应力退火，再精加工。铝合金、部分不锈钢和淬硬钢，粗加工去除量大时，变形也明显。自然时效（放几天到几周）和人工时效（去应力退火）是两条路，前者慢、成本低，后者快、要热处理配合。选哪条，看工期和公差要求——公差紧、批量大，通常倾向人工时效。这里没有通用答案，得按零件具体判断。

基准面先加工，是另一条容易被忽略的规则。后面的工序都要靠基准定位，如果基准面本身是毛坯面、不平，后面每一步的定位都在偏。正确顺序是先加工出一个可靠的基准面（或基准孔），再以它定位加工其他面，形成统一的基准传递链。基准一乱，尺寸合格也可能装不上，因为位置关系错了。

热处理放在哪一步，决定了零件还变不变形

需要淬火、调质的零件，热处理会带来变形和尺寸变化，所以它不能随便插在精加工之后。常见安排是：粗加工 → 热处理 → 精加工。把热处理放在精加工前，让变形先发生，再精加工修正；放在精加工后，淬火变形会把已到位的尺寸和位置全破坏。有些零件淬火后还要磨削或研磨，那就要在热处理后留出这些精加工余量。

装夹次数同样受顺序影响。每多一次装夹，就多一次定位误差的累积。把能一次装夹做完的面尽量排在一起，减少翻转和重新找正，是排序时值得权衡的。代价有时是刀具路径变长或需要特殊夹具，值不值得，看累积误差是否已经逼近公差带。这类判断没有统一公式，通常要结合零件特征和车间实际能力来定。

检测不是最后一步：过程检测怎么管住尺寸

首件检验：确认的是过程能力，不是单个零件

三坐标、卡尺、千分尺、检具：不是精度高低，是分工不同

• 卡尺/千分尺：测尺寸本身，如外径、厚度、槽宽。快，但测不了形位公差，也难反映基准关系。
• 三坐标（CMM）：测空间关系和复合公差，适合首件、终检、争议仲裁。
• 专用检具（塞规、环规、位置度检具）：把复杂判定压缩成一个“进得去/进不去”的动作，适合大批量现场的快速通过性检查。
• 3D 扫描：适合自由曲面、铸件毛坯、逆向比对，以及需要看整体偏差分布而不是单点数值的场合。

量具本身也有不确定度，选型要和公差带匹配

装配阶段：零件能不能装进去，加工时就要想好

装配最容易背的锅，是「零件尺寸都合格，但装不上」。这类问题在机械加工与装配的链条里非常典型：加工端按图检完每个零件都过，到了装配台，孔对不上孔，面贴不上面，轴压不进座。问题不是谁做错了，而是装配干涉在图纸阶段就埋下了，加工只是把它兑现出来。

所以装配不该被当成加工的被动接收端。它是一条可以在设计阶段主动降低难度的环节——通过公差分配、结构设计和配合选择，把「装得进去」变成一件大概率事件，而不是靠钳工现场修。

间隙、过渡、过盈：配合的选择决定了装配方式

配合关系不是抽象概念，它直接决定现场用什么工具、花多少时间：

• 间隙配合：孔大于轴，手能推入或用橡胶锤轻敲。装配最省事，但对同轴度、位置度有要求，间隙越大越容易晃，定位精度靠其他结构（销、台阶、端面）来保证。
• 过渡配合：可能略有间隙也可能略有过盈，装配时常需铜棒轻敲或压力机压入。它同时要求定位精度和一定紧固性，是很多轴承座、定位销的常见选择。
• 过盈配合：轴大于孔，靠压装、温差法（加热孔件或冷却轴件）装配。传递扭矩能力强，但压装力、压入速度、配合面粗糙度都会影响最终是否压裂或拉伤。

业内常见的判断是：能选间隙配合就别轻易上过盈，除非确实需要靠配合传力或定位。过盈配合的装配风险，往往比设计者预估的高——压装力算不准，薄壁件就先变形了。

修配与选配：装配现场的两种「补救」逻辑

当公差链无法保证一次装配合格，装配端通常有两种处理方式。一种是修配：留一处余量，装到现场再磨、刮、锉到合适尺寸，精度高但依赖手艺，不适合批量。另一种是选配：把零件按实际尺寸分档，大轴配大孔、小轴配小孔，用分组的方式「制造」出配合。选配能把单件公差放宽，代价是增加了测量、分档和库存管理的工作量。

这两种方案都不该是事后补救，而应在工艺设计时就想清楚：哪些配合必须靠加工保证，哪些允许留修配量，分几档才能把合格率拉上去。

可调结构：把「装不进去」变成「可以调回来」

比提高公差更经济的做法，有时是设计一个可调环节：腰形孔、可调垫片、螺纹微调、长圆孔配偏心套。它的逻辑是把尺寸精度要求从「每个零件都准」转移到「装配时能补偿」。代价是结构复杂一点、可能多几个零件，但换来的装配容错，在批量不大、公差链又长的时候往往划算。

装配干涉的排查也有顺序：先看基准是否统一，再看公差链是否累积超差，最后才怀疑单个零件的尺寸。很多时候，问题出在基准不重合——设计基准、工艺基准、装配基准各说各话，零件单独检都是好的，凑到一起就打架。

把装配需求提前写进图纸，是成本最低的一步：在关键配合处标注配合性质、在装配方向留出工具空间、在公差链末端留一个可调环节。加工端看到这些信息，装夹和检测就会跟着调整。想把这套配合判断落到具体零件上，可以先用 AI 对话报价 把图纸和装配要求一起过一遍。

装配工艺文件与现场执行：扭矩、顺序、防错

零件加工完、检验合格、送进装配工位，很多人以为剩下的是“拧螺丝的活”。但装配现场真正的难点不在手快，而在三件事：扭矩拧多少、按什么顺序拧、以及怎么让工人不用思考就不会装错。这三件事如果只留在师傅脑子里，换个人、换一批零件，问题立刻冒出来。装配工艺文件的作用，就是把这些判断从经验变成可执行的现场约束。

装配工艺卡上真正要写清楚的东西

一份能落地的装配工艺卡，核心不是罗列零件清单，而是把几个容易出错的地方钉死：配合性质（间隙、过渡还是过盈，要不要加热/压装）、拧紧参数（扭矩值或转角法、是否要求分步拧紧）、拧紧顺序（对角、星形还是从中间向外）、润滑与胶接要求（螺纹胶型号、涂覆位置、固化时间）、清洁与防护（有没有异物控制要求）。这些参数一旦缺失，装配质量就全靠个体手感，批次之间必然漂移。

对于多螺栓连接——比如法兰、端盖、壳体结合面——拧紧顺序往往比扭矩值更决定最终状态。分步对角拧紧（例如先30%扭矩、再70%、最后到目标值）的目的是让结合面均匀贴合，避免单侧先压死、另一侧翘起。如果顺序错了，即使每颗螺栓扭矩都到位，结合面也可能存在间隙或局部应力集中。这类问题在装配当下看不出来，跑一段时间后从密封渗漏或螺栓松动上暴露。

扭矩控制的真实边界

扭矩法控制预紧力，本身受摩擦系数影响很大。同样的扭矩值，螺纹润滑状态不同，实际预紧力可能相差两三成。业内常见的做法是：关键连接用扭矩扳手配合校准，重要连接用扭矩加转角法或直接测预紧力（如液压拉伸）。普通装配则用带报警的定扭工具加过程记录。这里要提醒的是：扭矩扳手本身的精度、是否定期校准、操作者用力方式，都会影响结果。图纸或工艺卡上写了扭矩值，不等于现场就一定能稳定复现，需按实际工具能力和校准周期确认。

防错设计：让错误装不进去

比培训和责任心更可靠的是防错（防呆）。常见手段：定位销不对称布置，使零件反向装不进去；螺栓孔位错开，避免长短螺栓混用；接插件做键位，插错方向进不去。防错设计要在零件加工阶段就体现在几何上，装配现场才可能真正省心。如果零件本身允许错装，靠工人自检去挡，风险只是被推迟到下一道工序暴露。

装配完成后通常还有功能测试或动作验证——转动是否顺畅、密封是否保压、电气是否导通。测试工位要明确判定基准和记录方式，否则“测过了”和“测合格了”是两回事。装配顺序错导致的返工，往往不只是拆了重装：过盈压装件拆下后可能已损伤配合面，螺纹反复拧紧会改变预紧力特性，个别零件只能报废重做。这就是为什么装配工艺文件值得在加工排产之前就一起看。

常见失效模式：从加工到装配，问题常常跨阶段出现

尺寸合格却装不上：公差分配的账没算清

装配后变形：加工应力在拧紧时才发作

螺纹滑牙与疲劳断裂：隐蔽且代价高

常见问题

下面几个问题，基本是读者看完前文后最常追问的：公差怎么定、装夹怎么省、检测怎么配、装配干涉怎么提前发现。回答沿用前文的判断逻辑，具体数值请以图纸和实际工艺确认为准。
