活性炭回转窑关键零部件怎么选：从工艺气氛到材料与制造验收

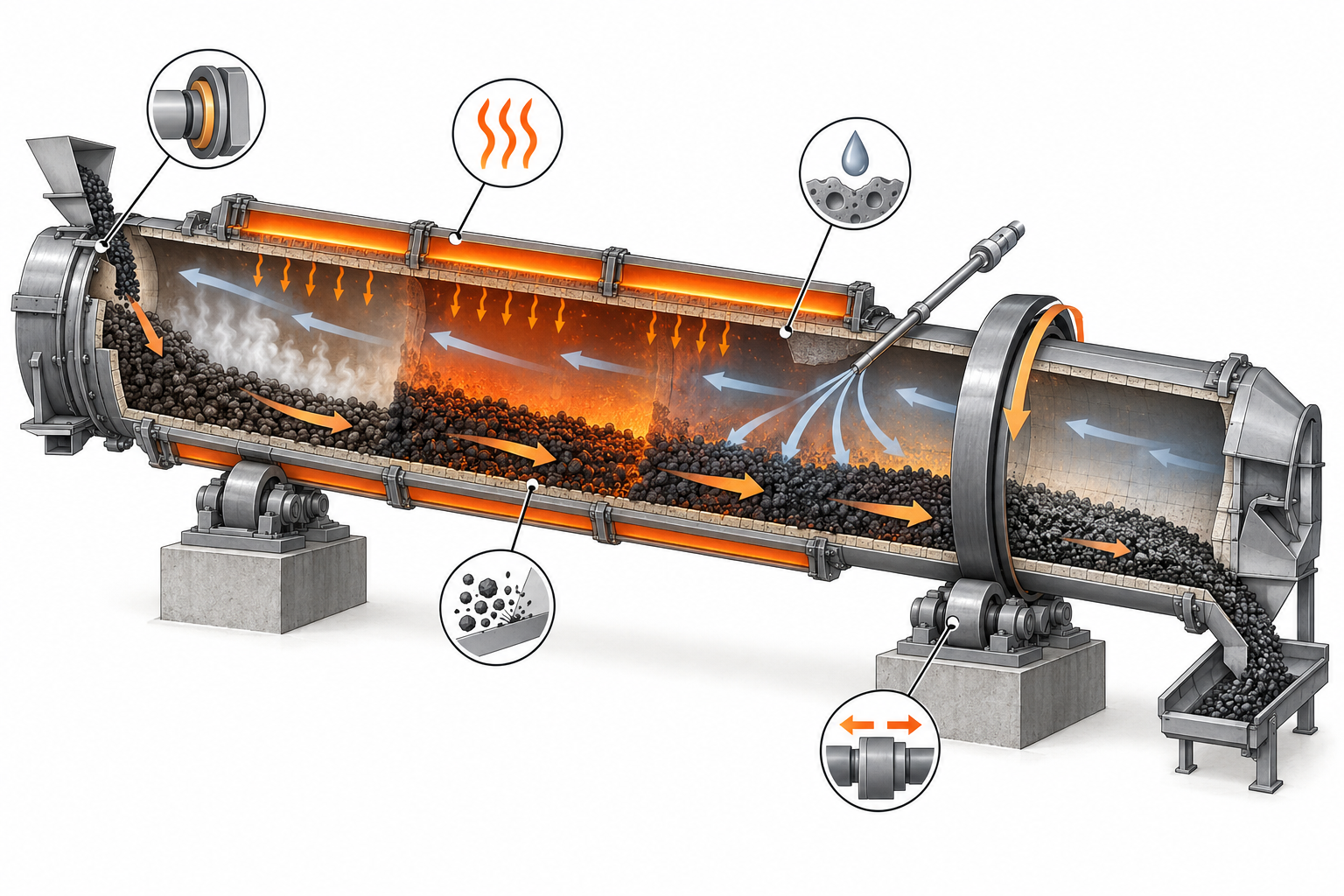

活性炭回转窑的工艺分段决定零部件工况

活性炭生产不是单一的高温处理。原料通常先经过干燥，再进入脱挥发与炭化，随后在蒸汽或二氧化碳气氛下活化；部分工艺还包含冷却和再活化。每个阶段的温度、停留时间、气氛和物料状态不同，筒体、内衬、扬料板、密封及传动件承受的风险也随之变化。

以资料中的典型范围为例，炭化约为343–538°C，活化约为954–1,010°C；这些数值只适合作为工艺判断的参考，不是所有活性炭回转窑的设计值。实际温度曲线还取决于煤、椰壳或生物质等原料，以及粒度、含水率、灰分和目标孔隙结构。活化区除了高温，还要面对蒸汽或二氧化碳、热循环和气氛控制问题。

因此，回转窑零部件不能先列一份通用耐热钢牌号再反推用途。更稳妥的顺序是：先锁定各热区的温度曲线和气氛，再区分热面、物料接触面与承载面，最后根据失效模式确定材料、衬里、连接方式和加工公差。后续设计评审应分别核对热变形、颗粒冲刷、腐蚀介质、密封泄漏和热态对中，把“工艺条件—失效模式—制造方案”作为选型主线。

间接加热与直接加热：活性炭回转窑的气氛边界怎么设计

活性炭回转窑采用间接加热时，燃烧发生在筒体外部的炉膛或加热壳体内，热量通过筒壁传给物料。燃烧火焰和烟气不直接进入物料空间，有利于维持缺氧或受控气氛，降低碳质物料被直接氧化的风险。此时，筒体内壁承担传热和气氛边界功能，外侧则承受高温热流与热循环。

活性炭回转窑筒体的热边界

直接加热时，燃烧烟气、氧含量和物料挥发分会共同改变筒内气氛，筒体、内衬和密封面对的腐蚀与热冲击也不同。因此，不能仅按窑内最高温度选择回转窑筒体材料。应先明确热源方式、温度曲线、气氛组成和停留时间，再区分热面、物料接触面与承载面，校核热膨胀、焊接变形及圆度。

活化蒸汽、气体接口与窑头窑尾密封

活化阶段引入蒸汽或二氧化碳时，气体分配不均、接口泄漏或筒体热变形，都可能造成局部气氛波动。窑头、窑尾密封应与旋转跳动、装配间隙和壳体热态位移一并设计，而不是只核对密封材料的耐温等级。工程评审至少应检查气体接口位置、密封间隙、旋转干涉、热态膨胀余量，以及装配后的泄漏检查方法。

回转窑筒体与内衬：耐热、热变形和焊接制造如何平衡

在活性炭回转窑中，筒体同时承担传热、承载和维持气氛边界三项任务。炭化区与活化区的温度曲线、蒸汽或二氧化碳气氛、挥发分和颗粒冲刷并不相同，因此不能只按窑内最高温度指定一个通用钢号。材料和结构应先依据热态计算、介质分析及原料灰分确认，再区分热面、物料接触面与承载面。

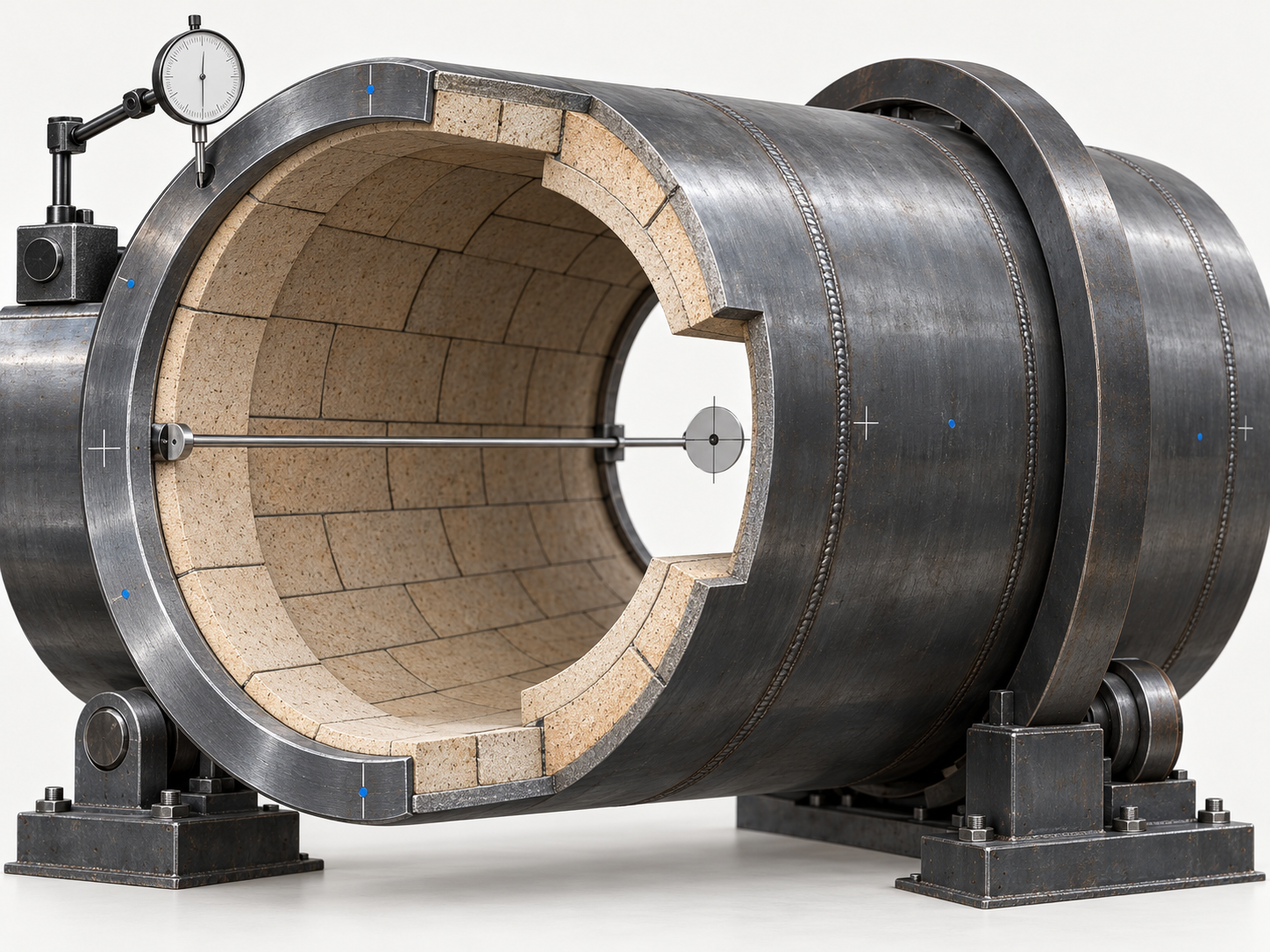

活性炭回转窑筒体的热变形与焊接控制

筒体受热不均或频繁启停时，容易出现椭圆化、轴向伸缩和焊缝热疲劳。制造阶段宜明确分段焊接顺序、装夹基准和焊后矫正方法，避免焊接收缩叠加到法兰、轮带或密封安装面。验收不能只测冷态外径，还应检查圆度、同轴度、端面跳动及关键接口的位置度；焊缝则按风险制定外观、尺寸和必要的无损检测方案。

活性炭回转窑内衬的固定与膨胀间隙

内衬主要用于隔热、保护筒壁并承受局部磨损，但其厚度、分段方式、锚固结构和热膨胀间隙不能脱离热态温度场确定。过度追求厚度可能增加重量和驱动负荷，间隙不足则会在升温后顶压、开裂或脱落。采购文件应同时写明衬里材料依据、固定件形式、可更换单元、检修开口和装配基准。最终应复核冷态尺寸与预计热态间隙，避免筒体、内衬和密封系统各自合格却无法协同工作。

扬料板、进出料螺旋与衬板：活性炭回转窑磨损件如何选型

扬料板随筒体旋转，将物料抬起并抛撒到气流或热壁附近，用于改善传热、混合和停留时间分布。它并不是单纯的耐磨件：扬料板的高度、间距、安装角度和边缘形状，会同时影响物料通过量、局部堆积和热区负荷。活性炭原料的粒度、含水率、灰分和硬度变化后，冲刷、冲击、黏附和堵料风险也会随之改变。

活性炭回转窑扬料板磨损设计要留出更换路径

设计时应先区分物料接触面、受力连接面和热影响区域，再确定候选耐磨材料及其焊接或铸造工艺。不要仅以“硬度越高越好”作为判断依据；过硬材料可能增加脆裂、焊接残余应力或现场修复难度。扬料板、螺旋叶片和衬板宜采用可更换模块，设置明确的磨损余量、圆角过渡和防松紧固结构，并保证检修工具能够进入。

• 进料螺旋重点核对叶片与壳体间隙、轴的挠度、物料架桥和进料口积料。
• 出料端重点检查高温颗粒冲刷、落料冲击、衬板搭接方向及更换基准。
• 验收时测量关键件厚度、安装位置和紧固状态；对焊接件关注焊缝外观、变形与可达性，对铸件则核对材质、热处理状态和缺陷检验资料。

询价文件应写清原料粒度、含水率、灰分、处理量、转速和检修方式。只有把这些工况与磨损位置、模块尺寸及更换周期的判定方法一并交给供应商，耐磨衬板和扬料板的报价才具有可比性。

轮带、托轮、轴承与齿圈：承载传动件不能只看窑内温度

活性炭回转窑的轮带、托轮、轴承和齿圈通常位于筒体外部。它们不直接承受活化区的最高温度，却要持续承受筒体自重、物料载荷、旋转载荷以及热态膨胀带来的对中变化。因此，承载传动件不能直接套用窑内耐热材料，也不能只依据窑内温度选牌号。材料、热处理和结构尺寸应结合载荷、转速、接触宽度、环境温度、润滑条件及维护方式确认。

热膨胀先影响对中，再影响接触应力

筒体受热后会发生轴向和径向膨胀。若轮带与筒体的配合、托轮位置或推力滚轮调整不当，可能出现轮面偏载、局部接触、异常磨损和轴承温升。设计评审时，应把冷态装配基准与热态工作位置分开核对，确认轮带与托轮的接触宽度、托轮倾角、轴向窜动控制和热态间隙。齿圈还需避免因筒体变形或安装偏差造成啮合不均，否则振动和齿面点蚀会加速。

活性炭回转窑传动件的制造与验收重点

• 轮带、托轮和齿圈：核对轮面、齿面缺陷、硬度或热处理状态，以及径向跳动和端面跳动。
• 筒体与传动件：检查同轴度、安装基准、接触斑点和热态间隙，不能只验单件尺寸。
• 轴承与润滑：明确轴承座安装精度、润滑方式、密封状态和运行温升的检查方法。
• 现场交付：要求提供对中调整记录、齿轮啮合检查记录及必要的动平衡或旋转试运转数据。

具体公差和检验阈值应由设备尺寸、载荷计算、转速及供应商图纸确定。采购文件若只写“耐高温轮带”或“耐磨齿圈”，通常不足以形成可比报价；应同时写清热态对中、接触状态和安装验收方法。

窑头窑尾密封与活化气体接口：把漏气风险转成可检验指标

活性炭回转窑的密封不是单纯的防尘件。窑头、窑尾、进料口、出料口以及蒸汽或二氧化碳接口，分别承担隔绝空气、限制热烟气外逸和维持活化气氛的任务。密封失效后，可能同时出现漏气、氧含量波动、热损失增加和产品孔隙结构不稳定。因此，密封设计应与筒体热变形、旋转跳动和气路布置一起评审。

活性炭回转窑密封结构要匹配运动和温度边界

迷宫式结构适合减少直接接触和摩擦，但对安装间隙、同心度及粉尘沉积较敏感；接触式密封能够形成更直接的阻隔，却要核对密封件的耐温性、磨损和压紧力。高温、粉尘较多或热态跳动明显的部位，可能需要组合结构。具体形式不能只按材料名称决定，还要看筒体热态位置变化、检修空间和密封件更换方式。

活化气体接口和密封验收要看系统状态

蒸汽或二氧化碳接口应避免刚性连接直接承受筒体位移，并核对法兰、补偿段、支撑和气体分配的装配基准。采购与验收时，不应只检查密封材料证明，还应把以下项目写入同一计划：

• 冷态和热态装配间隙、端面跳动及旋转干涉检查；
• 密封壳体与筒体的同轴度、固定方式和热膨胀方向；
• 蒸汽或二氧化碳管路的连接状态、支撑和泄漏检查；
• 密封件磨损后的更换基准、检修可达性及现场复测方法。

最终验收应结合空载旋转、热态运行和气路工况确认，而不是用单一静态尺寸替代系统检查。图纸中应明确间隙、跳动、基准面和允许的调整方式；若工艺气氛或温度曲线尚未锁定，密封结构与材料只能作为候选方案，需待热态计算、介质分析或试验后定案。

从材料选型到制造验收：活性炭生产设备询价文件应写清什么

活性炭生产设备的询价不能只写“耐热钢筒体”或“耐磨衬板”。采购文件应先锁定原料类型、粒度、含水率、灰分、处理量、转速和停留时间，再附上炭化或活化温度曲线、气氛组成、蒸汽或二氧化碳用量、腐蚀介质及检修方式。没有这些边界条件，不同供应商对壁厚、内衬、扬料板和密封的理解可能完全不同，报价也无法直接比较。

图纸和技术协议应按零件风险分级。筒体及焊接件重点确认材料证明、焊接或铸造工艺、热处理状态、焊缝无损检测、圆度、同轴度和热态膨胀间隙；扬料板、衬板和螺旋应明确磨损余量、紧固方式、可更换模块及检修基准；轮带、托轮和齿圈则应写明接触宽度、径向与端面跳动、齿面状态、对中要求和热态间隙。涉及旋转件时，还要明确动平衡或现场对中要求。

• 工况与设计输入：原料类型、粒度、含水率、灰分、处理量、转速、停留时间、各区温度曲线、气氛组成及蒸汽或二氧化碳用量。
• 制造与质量资料：材料证明、焊接或铸造工艺文件、热处理记录、关键焊缝无损检测报告，以及筒体圆度、同轴度、法兰位置度、轮带和齿圈跳动等测量记录。
• 装配与运行验收：内衬膨胀间隙、扬料板和衬板安装基准、轮带与托轮接触状态、齿轮啮合、密封间隙、旋转干涉、气路泄漏及必要的热态对中或试运转记录。

询价文件还应区分设计保证值、制造公差和现场测量值，避免把材料允许温度、壁厚或寿命写成脱离工况的固定结论。对活性炭回转窑而言，先提交工况边界，再确认材料、结构和检验方案，通常比先指定一个牌号更能降低返工与验收争议。

活性炭回转窑零部件选型常见问题

活性炭回转窑的材料与结构不能只按一个温度值判断。应把工艺气氛、颗粒冲刷、载荷、热变形、焊接或铸造工艺，以及现场装配状态放在同一份设计和验收文件中。
