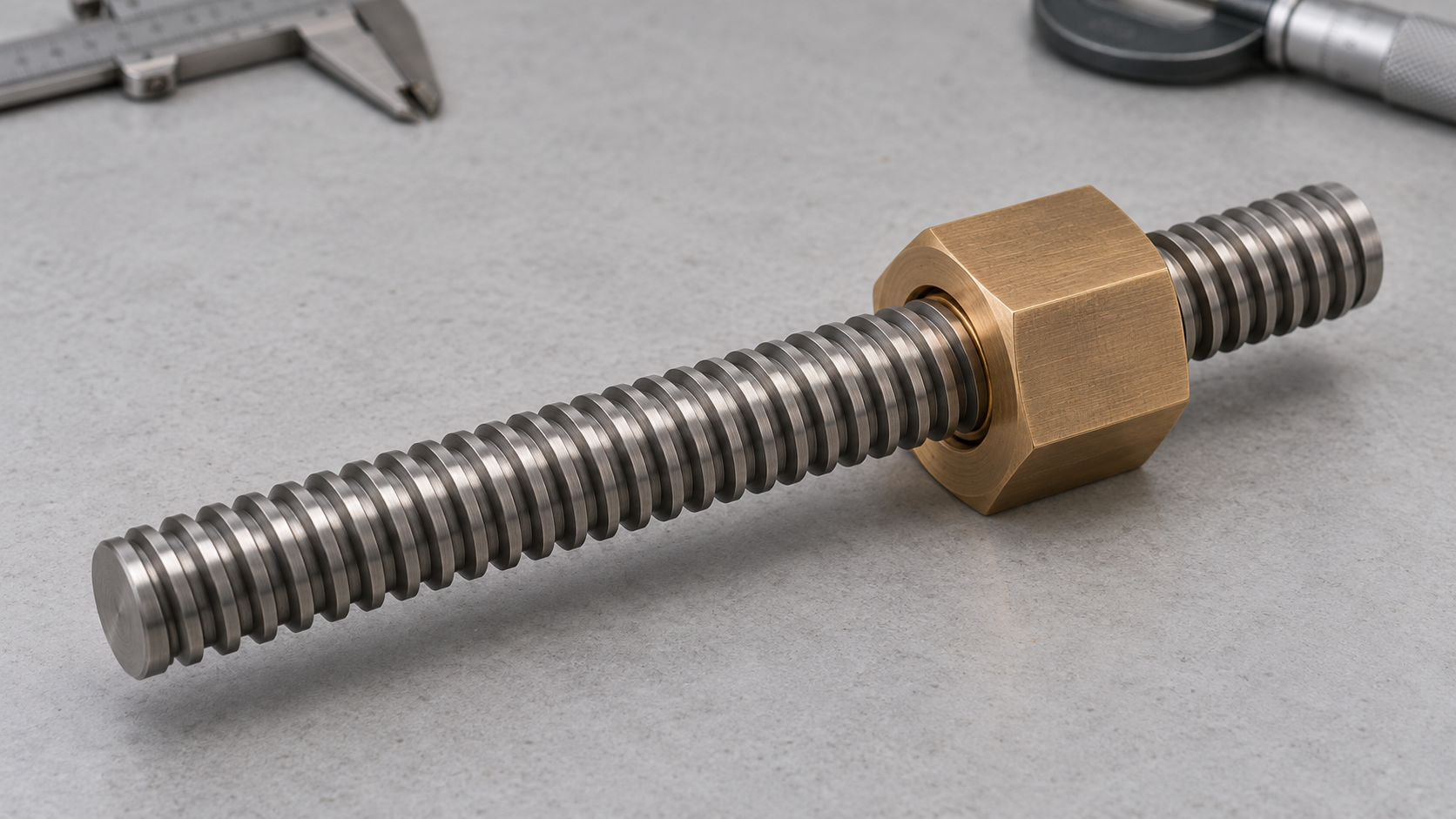

数控执行机构用梯形螺纹丝杠：从负载、导程到加工检验的选型要点

数控执行机构为什么选择梯形螺纹丝杠：自锁、效率与定位间隙的取舍

同一根丝杠既要推动负载、保持位置，又要满足数控执行机构的定位和寿命要求，设计上往往不能同时把自锁、效率、速度和精度都做到最大。梯形螺纹丝杠的选择，本质上是工况与成本约束下的工程折中：它通常更适合低速、间歇运行，以及对断电保持有要求的传动；但“梯形螺纹”本身并不等于必然安全自锁，也不能替代制动或保持机构。

低速升降与夹紧执行机构：先看负载方向和断电状态

对于低速升降、夹紧或推送机构，设计重点通常是轴向负载、负载方向、工作循环和断电后的保持状态。较小导程可能有利于降低反驱趋势，但实际结果还受导程角、润滑、材料配对、磨损、振动和冲击影响。垂直负载或涉及人员安全的机构，应进一步评估机械制动、锁紧销或其他冗余保持措施。采购或出图时，不要只写“要求自锁”，而应写明负载方向、静态保持条件和验证方法。

高速重复定位滑台：效率、发热与轴向间隙优先

高速重复定位滑台则更关注线速度、转速、驱动扭矩、发热、反向间隙和重复定位性能。梯形螺纹丝杠的滑动摩擦会影响效率与寿命，预紧螺母虽然能够减少轴向间隙，却可能增加摩擦和电机负担。若机构需要高动态、低间隙和较高运行效率，应把滚珠丝杠作为对比方案，并将丝杠与电机、导向件、联轴器和反馈系统一起评估。量规或零件尺寸合格，不代表装配后的执行机构就能达到目标定位性能。

梯形螺纹丝杠选型要核对哪些参数：负载、速度、寿命与螺母配对

梯形螺纹丝杠选型应从工况开始，而不是先按公称直径套用目录型号。至少要明确轴向负载及其方向、有效行程、目标线速度、工作循环、环境温度与污染物、允许轴向间隙、定位或重复定位要求，以及断电后是否需要保持位置。负载能力不能脱离导程、转速和寿命条件单独引用；同一根丝杠在低速间歇运行与连续高速运行下，热量、磨损和驱动扭矩可能完全不同。

梯形螺纹丝杠选型先把工况写成规格

螺母材料和润滑方式应与丝杠材料、负载及环境一起评估。工程塑料螺母可能适合某些低速、低噪声场景，金属螺母则需重点核对磨损、润滑和配合间隙。预加载螺母有助于降低轴向间隙，但会增加摩擦、驱动负担和发热，不能只把“预紧”写成精度保证。采购或图纸中应分别填写负载、速度、寿命假设、螺母材料、润滑条件和验收间隙，避免只写“高精度梯形丝杠”。

导程、螺距和旋向如何影响梯形螺纹丝杠的速度与反驱风险

先区分螺距和导程，再判断速度与反驱风险。螺距是相邻牙形对应点之间的轴向距离；导程是丝杠旋转一周后螺母的理论轴向位移。单线梯形螺纹中，导程等于螺距；多线螺纹中，导程等于螺距乘以线数。图纸或询价单只写“螺距”而不写导程，容易造成线速度、分辨率和电机选型误判。

导程如何改变线速度、分辨率与驱动要求

在忽略滑移和弹性变形的理想条件下，线速度可按线速度＝转速×导程估算。导程增大，同样转速下的移动速度更高，但每转对应的位移也更大，控制分辨率通常下降，负载变化对定位误差的影响可能更明显。导程较小时，丝杠需要更高转速才能达到相同速度，同时摩擦、发热和效率也要结合螺母材料、润滑与工作循环评估。因此，低速升降或夹紧机构常优先核对保持能力和驱动扭矩；高速重复定位滑台则应重点检查转速、效率、温升和轴向间隙，并比较滚珠丝杠方案。

旋向与导程角如何影响反驱风险

右旋或左旋主要决定运动方向和装配配合，不能单独代表自锁能力。导程角会随导程增大而变化，导程角与摩擦条件共同影响负载是否可能反向驱动丝杠。工程上常用“导程角与摩擦条件比较”作初步判断，但润滑状态、材料配对、磨损、振动、冲击和负载方向都会改变实际结果。梯形螺纹并不等于自动安全自锁；垂直负载、断电保持或人员安全相关机构，应另行评估机械制动、保持机构或其他冗余措施。规格中应同时写明螺距、导程、线数、旋向、转速和负载方向，并要求供应商确认反驱验证条件。

梯形螺纹丝杠的加工方法：车削、铣削、磨削和研磨怎么选

工艺选择应由批量、材料状态和图纸公差共同决定。“梯形螺纹丝杠”不是一种固定加工路线：单件或小批量通常先评估数控车削；尺寸、材料或装夹条件受限时，可考虑螺纹铣削；更高精度或淬硬后的丝杠轴，则需要评估螺纹磨削。研磨主要用于配合修整和改善接触状态，不能用工艺名称替代导程、牙型或中径公差。

梯形螺纹丝杠车削：小批量优先检查刀具与走刀一致性

数控车削适合单件和小批量试制。成形刀可直接形成牙型，但刀具刚性、刀尖强度和排屑条件会影响牙底质量。梯形螺纹切削量较大时，宜采用分层切削，避免一次进刀造成振动、过热或刀具崩刃。精加工前应确认外径、退刀槽和螺纹有效长度，防止牙底过切。多次走刀还要保持相同的进给基准和刀具补偿，否则会出现牙型不对称或配合松紧不一致。采购时应要求供应商说明刀具形式、加工基准和关键尺寸的检验方法。

梯形螺纹丝杠铣削、磨削与研磨：按精度和材料状态评估

螺纹铣削适合特定直径、材料或设备条件，刀具路径灵活，但装夹刚性和丝杠轴的跳动控制会直接影响导程与牙型一致性。批量生产可进一步评估专用螺纹加工方案，以改善节拍和重复性。螺纹磨削通常用于更高精度要求或淬硬工件，需关注砂轮修整、磨削烧伤、热变形和加工成本。研磨可修整局部接触状态，却可能改变配合间隙；若没有明确的去除量和终检方法，不宜把研磨作为“提高精度”的笼统补救。小批量重点评估车削稳定性，批量件评估专用加工的一致性，精密件则应在询价前确认磨削能力、热处理状态和导程检验方案。

丝杠轴与螺母的材料、润滑和预紧如何影响轴向间隙

梯形螺纹丝杠不能只看丝杠轴本身，螺母材料、润滑方式和预紧状态必须作为一组配对条件确认。金属丝杠配工程塑料螺母，通常更关注摩擦、磨损、温度和污染物；金属螺母则要进一步核对材料硬度、表面状态、润滑保持能力以及咬合风险。不同材料组合会改变驱动扭矩、效率、空载发热和轴向间隙的变化速度。

预加载螺母可以压缩螺纹配合间隙，使换向时的空行程更小，适合对定位重复性有要求的执行机构。但预紧力并非越大越好。预紧过高会提高启动扭矩和运行扭矩，增加发热，并可能加快螺纹工作面的磨损；工程塑料螺母还需考虑温度变化、材料蠕变和长期负载后的间隙漂移。设计时应把允许轴向间隙、驱动扭矩和工作循环一起写入规格。

供应商资料中的参数只能作为具体产品示例。例如，某些目录会采用303不锈钢丝杠轴、内部润滑乙缩醛或其他工程热塑性螺母，并给出约35%–85%的效率范围；这些数值取决于导程、负载、转速、润滑和寿命条件，不能升级为所有梯形螺纹丝杠的通用指标。采购时应要求供应商说明材料配对、润滑状态、预紧定义和测试条件，而不是只填写“低间隙”或“高效率”。

梯形螺纹丝杠如何检验：导程精度、中径、三针测量与量规

梯形螺纹丝杠检验不能只看外径或通止规。建议按“尺寸—螺纹功能—装配运动”分层执行。本节重点覆盖前两层：先确认零件尺寸和几何精度，再确认牙型及丝杠与螺母的实际配合。

梯形螺纹丝杠的尺寸与导程精度

常规尺寸应检查外径、螺纹有效长度、轴端尺寸、台阶、键槽及支承部位。几何项目还应包括丝杠直线度、轴端对基准轴线的同轴度，以及螺纹起止位置。螺距是相邻牙型对应点的轴向距离；导程则是螺纹旋转一周的轴向移动量，多线螺纹不能把二者混为一谈。导程精度应明确测量长度、测量方向、基准位置和允许误差，不能只写“高精度”。

梯形螺纹丝杠中径：三针测量与配合检查

外螺纹中径可用三针法进行间接测量：将三根等径量针分别放入相对两侧的牙槽，用外径千分尺测量跨针尺寸 M，再依据适用牙型角、螺距、量针直径和修正关系换算中径。部分资料以牙型角30°时约为0.518p的关系说明量针选择原理，但该简化值不能直接作为所有梯形螺纹的放行公式。量针直径、测力、千分尺校准状态、测量位置和计算公式都应按适用标准或计量规程复核。

螺纹通止规或合格螺母可检查牙型和功能配合，但配合通过不等于导程精度、直线度和轴端同轴度均合格。GB/T 8124-2004主要针对梯形螺纹量规技术条件，不能自动覆盖丝杠本体的全部尺寸与运动性能。检验报告应分别记录测量方法、量具编号、测量位置和判定依据。

从零件检验到执行机构验收：同轴度、空载扭矩与反向间隙

梯形螺纹丝杠的零件合格，不等于整套执行机构合格。装配验收应把丝杠、支承轴承、联轴器、螺母座和导向件作为一个运动链检查。轴端同轴度不足、轴承座偏斜或联轴器安装不正，都会把丝杠偏摆转化为周期性摩擦、空载扭矩升高和全行程卡滞。安装前应先确认轴端尺寸、基准、跳动或同轴度要求，装配后再进行低速手动或点动检查。

梯形螺纹丝杠装配后的运动性能检查

建议按空载、低速和规定负载逐级测试，而不是只用螺纹量规判定。记录全行程运行是否有卡点、异响或局部扭矩突变，并测量空载扭矩、轴向间隙、反向间隙和重复定位表现。测试记录应写明测量基准、行程位置、速度、负载方向、环境温度和温升条件；判定值则应来自图纸、项目验收文件或已确认的供应商规格。螺母配合顺畅，只能说明局部螺纹功能基本正常，不能替代装配后的定位性能验证。

• 轴端与轴承、联轴器的同轴度及安装跳动；
• 手动或低速运行时的卡滞、偏摆和异常噪声；
• 空载扭矩、全行程运行状态及反向间隙；
• 规定负载下的定位或重复定位测试，必要时复测温升。

梯形螺纹丝杠采购与图纸沟通清单：把要求写成可验收规格

采购或询价时，不要只写“梯形螺纹丝杠”“高精度”或“自锁”。梯形螺纹丝杠必须被拆成可制造、可测量、可验收的字段；否则供应商即使交付了尺寸相同的零件，也可能在导程、间隙、螺母配对和装配性能上产生差异。

图纸和询价单应明确哪些梯形螺纹丝杠参数

• 螺纹定义：标注适用标准或代号、公称直径、螺距、导程、线数和旋向；多线螺纹尤其要分别写清螺距与导程。
• 运动范围：注明有效行程、螺纹工作长度、端部结构、轴肩、键槽、安装基准及轴端同轴度要求。
• 材料与配对：写明丝杠材料、热处理或表面处理，螺母材料、润滑方式、配对螺母编号，以及是否采用预紧结构。
• 精度与间隙：给出导程精度或全长导程误差、测量长度、直线度、螺纹中径要求和允许轴向间隙；不要用“低间隙”代替数值或检验方法。
• 验收方式：指定外径及轴端尺寸检验、螺纹通止规或配对检查、导程测量、三针测量适用性，以及装配后的空载扭矩、反向间隙和全行程运行记录。

供应商目录中的导程精度、直线度、效率和负载数据必须逐项核对单位、测量长度、导程规格、转速、负载和寿命假设。不同产品资料的条件不能直接混用。提交梯形螺纹丝杠询价或图纸时，还应附上轴向负载、负载方向、速度、工作循环、环境、断电保持要求和配套电机、导向及反馈方案。这样才能把零件尺寸验收与执行机构性能验收区分开，并减少后续返工。

常见问题

梯形螺纹丝杠的最终判断不能只看螺纹代号。应把负载、导程、间隙、材料、润滑、加工方法和装配验收条件一起写入图纸或询价文件。
