冲压加工技术是什么，怎么做：从模具闭合到落料成形的工艺逻辑

冲压加工技术是什么：先看清模具闭合那一刀

分离工序与成形工序，冲压加工技术的两条主线

• 分离类看断面质量与毛刺：间隙、刃口状态、材料状态是主变量。
• 成形类看回弹、开裂与起皱：圆角、压边力、材料延伸率是主变量。
• 两类工序混排时，先分离后成形通常更稳，但折弯附近的孔要留到折弯后再冲。

冲压加工怎么做：一张板料要过几道工序

冲压加工技术落到车间里，第一件事不是选压力机吨位，而是排工序。同一张板料，先冲孔还是先折弯、孔留到哪一步再冲，直接决定模具套数、零件精度和废品率。工序排错了，后面靠调机补不回来。

分离与成形：工序排布的两条主线

所有冲压工序可以归入两类。分离类让板料沿剪切面断开：下料把卷料或板料裁成条料或坯料，落料冲出零件外轮廓，冲孔冲出内孔，切断把级进料带与零件分离。成形类让板料塑性变形而不破裂：折弯成角度，拉深把平板压成杯形或盒形，翻边在孔边或外缘立起一圈材料，整形做最后的小幅校正与压平。

排工序的顺序原则很朴素：先做不改变材料平面基准的工序，再做会改变基准的工序。落料和冲孔在平板状态完成，定位最准；折弯和拉深一旦发生，平面基准就被破坏了。所以典型支架件的顺序是：落料 → 冲孔 → 折弯 → 翻边 → 整形。凡是折弯后位置会跑、或折弯圆角会吃掉孔边的孔，才留到折弯之后单独冲。

单工位模、复合模、级进模：三种模具组织方式

单工位模一次行程只完成一道工序，多道工序靠多套模具或多次装夹完成。模具结构简单、开模费用低，适合小批量打样和尺寸大、形状简单的零件，代价是人工与工序间累积误差。

复合模在一次行程、同一工位内同时完成落料与冲孔，内外轮廓的相对位置由同一套模具保证，孔位精度好。缺点是模具结构紧、凸凹模壁厚受限，零件不能太小或孔离边不能太近，否则刃口强度不够。

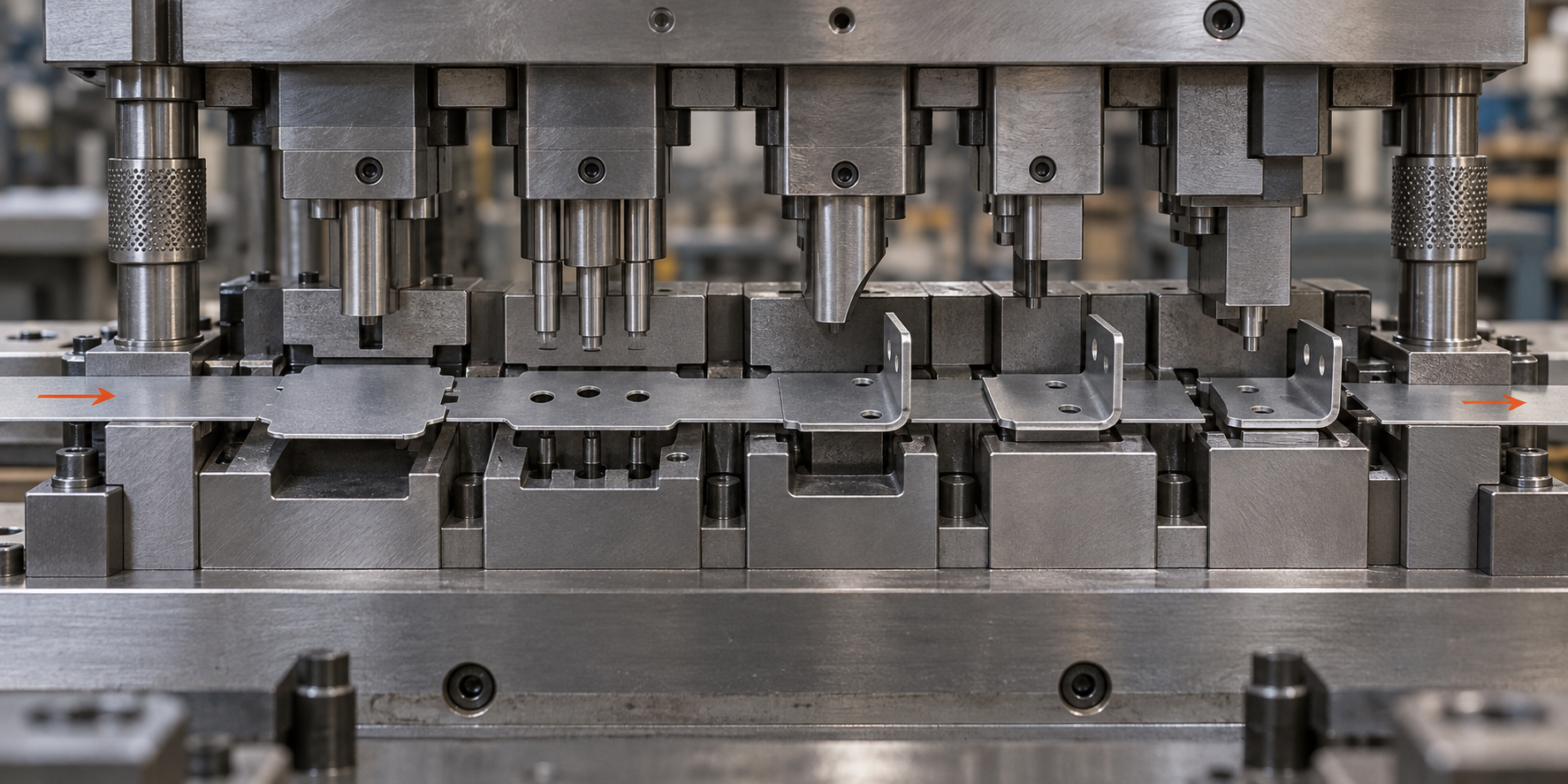

级进模把多道工序排在一条料带的多个工位上，压力机每冲一次，料带前进一个步距。落料、冲孔、折弯、整形可以在一条模具上连续完成，适合批量大、形状复杂、需要多道成形的小型零件。它的门槛在模具：步距精度、导正销、料带刚性、废料排出，任何一项没做稳，连续冲几百次就开始出问题。

回到那个支架件：孔到折弯线的距离如果小于两倍料厚加折弯半径，折弯时孔会被拉变形，这种孔就得排到折弯之后。反过来，如果孔只是安装过孔、对变形不敏感，放在落料工位一起冲更省一套模具。判断依据不是习惯，是图纸上的孔位公差和折弯半径。

排完工序再回头看压力机吨位和模具套数，成本结构就清楚了：工序越多，模具越多，但单件节拍可能越快。批量小的时候，工序合并到复合模或级进模反而亏在模具费上；批量大的时候，省下的人工和工序间误差才是真收益。

模具间隙与冲裁面：决定毛刺和断面质量的两个数

冲裁面四段结构：先看懂断面再调间隙

间隙偏小与偏大：两种失效方向不一样

• 毛刺高度通常按料厚百分比或绝对值上限验收，具体数值需在图纸或检验规范里写清，不能默认“去毛刺后就行”。
• 刃口圆角是控制塌角的抓手：刃口磨钝后塌角变大，定期刃磨比事后换模更省。
• 模具钢选择上，冲裁模常用 Cr12MoV、SKD11 一类冷作模具钢，高强钢或大批量场合会考虑粉末冶金高速钢，具体牌号由冲压厂按寿命评估。
• 刃磨寿命没有统一承诺值，与料厚、材料强度、润滑、冲次强相关；常规做法是设定冲次阈值或毛刺监控作为刃磨触发条件。

折弯与拉深：冲压加工技术里最容易出问题的两道成形工序

冲裁决定轮廓，折弯和拉深决定零件能不能装。这两道工序出问题，往往不是模具没做对，而是材料在变形时没按预期走。折弯的难点在回弹和孔位保护，拉深的难点在开裂与起皱的拉扯。下面分开说。

折弯：回弹、圆角与孔到折弯线的距离

折弯是把平板沿一条线弯成角度。冲头压下时，板料内侧受压、外侧受拉，中性层基本不变形。冲头抬起后，弹性回复会让实际角度小于模具角度，这个差值就是回弹。回弹量随材料强度升高而变大：低碳钢通常较小，不锈钢和铝合金更明显。业内常见的做法是在模具上做角度补偿，或折弯后加一道整形。具体补偿多少，得按材料批次的实测值试出来。

最小折弯半径是另一个硬约束。半径太小，外侧拉应变超过材料延伸率，直接出现微裂纹，表面镀层也会破。业内常见的经验值：冷轧低碳钢最小内圆角约等于板厚，不锈钢约 0.5–1 倍板厚，铝和铜视牌号差异较大，需按图纸和材料状态确认。折弯方向也有讲究，顺着材料轧制方向折比垂直方向更容易裂，排样时要把这一点考虑进去。

孔到折弯线的距离经常被忽略。如果孔离折弯线太近，折弯时孔会被拉成椭圆甚至撕裂。通常建议孔边到折弯内边留出至少 1.5 倍板厚加折弯半径的距离；实在不够，就先折弯再冲孔，或把孔改成缺口让折弯线穿过去。折弯方向（向上弯还是向下弯）在图纸上要标清楚，否则装夹和送料方向会反。

拉深：压边力、拉深比与开裂起皱的成因差异

拉深是把平板毛坯拉进凹模，变成杯形或盒形。和折弯不同，拉深是整个法兰区域的材料往凹模里流动，变形量大得多。两个力在较劲：冲头往下拉，压边圈压住法兰防止起皱。压边力太小，法兰起皱；压边力太大，材料流不动，壁部被拉薄甚至拉裂。

拉深比（毛坯直径与拉深件直径之比）是判断能不能一次拉成的关键。业内常见参考：低碳钢一次拉深比大约在 1.8–2.0，不锈钢和铝更低，通常需要两次或多次拉深并配合中间退火。凹模圆角半径太小会加剧开裂，太大又容易起皱，一般取板厚的 5–10 倍作为起始值。凸模圆角同样影响材料流动，不能随便给。

材料的各向异性会让拉深件口部出现制耳——四个方向高、四个方向低。深冲用钢会控制织构来减小这个差异。润滑在拉深里不是可选项，它直接降低法兰与凹模之间的摩擦，让材料流得动；拉深筋则用来控制局部进料速度，防止某一段走得太快起皱。常见材料里，低碳钢和深冲钢最好拉，不锈钢加工硬化快、需要更大吨位和更好润滑，铝和铜延伸率好但容易粘模。

两道工序的共同判据：先算变形量，再定模具

折弯和拉深看起来是两回事，判断逻辑是同一条：先看材料在这个变形量下能不能承受，再决定模具结构和工序数。折弯算的是外侧拉应变和回弹补偿，拉深算的是拉深比和压边力窗口。两个都算过，再进模具设计，比先开模再试错省得多。

材料与公差：冲压加工技术里的成本驱动项

同样一张图纸，换一种材料、收紧一档公差，模具报价可能差出一倍。冲压加工技术的成本结构里，材料和公差是两根最容易被低估的杠杆——它们不改变压力机，却直接改变模具钢种、工位数量、刃磨频次和检具配置。

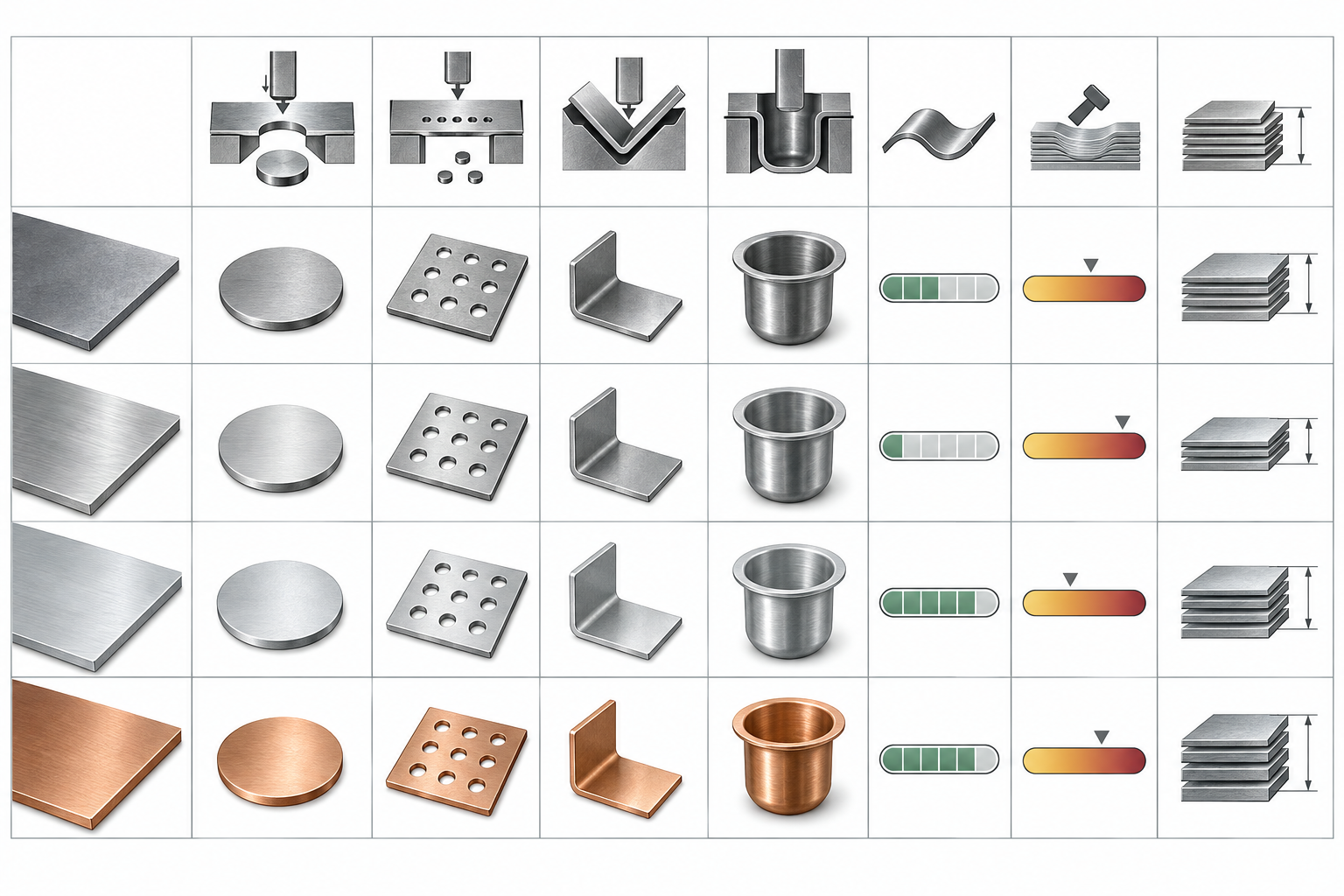

五种常用板材在冲压加工技术中的表现差异

冷轧低碳钢板（如 SPCC、DC01 一类）是冲压最顺手的选择：强度适中、延伸率高、回弹小，落料、冲孔、折弯、浅拉深都能覆盖。镀锌板在此基础上多一层锌层，冲裁时锌层会被剪切面拖出，毛刺侧更容易看到锌屑，模具间隙通常要略放大一点，否则刃口积屑。不锈钢（304、301 等）强度高、加工硬化快，冲裁力明显上升，刃口磨损快，回弹也比低碳钢大，折弯半径要给得更宽。

铝板（5052、6061 等）软、轻、导热快，冲裁时容易粘刀、毛刺偏大，但对小批量折弯件很友好。铜合金（黄铜、磷青铜）延伸率好、导电导热佳，常用于接插件与端子，代价是材料单价高、表面易划伤，对送料和模具表面粗糙度要求更严。选材时先问两件事：零件承受什么载荷，成形工序有多深。延伸率不够，再好的模具也压不出合格的拉深件。

冲压可达公差的一般范围：参考值，不是承诺

业内常见的冲压精度大致这样分布：外形轮廓一般在 ±0.1–0.2 mm 量级，冲孔孔径与孔位多在 ±0.05–0.15 mm，折弯角度常见 ±0.5°–1°，平面度视板厚与零件尺寸而定，薄板小件可以做到 0.1 mm 级，大尺寸件会更松。这些数字是判断图纸是否“好冲”的参考，不是任何一家工厂的保证值——具体能到多少，取决于材料状态、模具结构、设备吨位与检具能力，需要按图纸与供应商逐项确认。

公差收紧的代价不在加工那一下，而在模具与检具。孔位公差从 ±0.15 收到 ±0.05，往往意味着增加导正销、提高模板配合精度、把单工位模改成级进模，模具费用与调试周期同步上升；平面度收到 0.1 mm 以内，可能需要增加整形工位或校平工序。检具同样跟着走：卡尺能看的外形，换成塞规、投影仪甚至三坐标，检验工时和夹具成本都会计入单价。

常见缺陷怎么排：毛刺、回弹、开裂、起皱、压痕

冲压加工技术的在线调机，八成时间花在五个词上：毛刺、回弹、开裂、起皱、压痕。它们的排查顺序不该随机试，而应按“先刃口与间隙，再材料与润滑，再模具结构与压边力，最后设备与送料”这条链走。下面逐条给可执行的调整方向。

毛刺：先量间隙，再看刃口

毛刺变大，第一步量凸凹模单边间隙是否超出材料厚度的常见百分比区间（业内常见 5%–10%，薄板偏小、厚板偏大，需按图纸与材料确认）。间隙偏大会把材料往断裂带推，毛刺和塌角一起变大；间隙偏小则光亮带变宽但刃口侧向力上升，容易崩刃。若间隙正常，检查刃口是否磨钝——刃口圆角超过料厚的 5% 左右就该刃磨。调整方向：修间隙、换刃口镶件、或改用带负间隙的修边工序压毛刺。

回弹：折弯角度差了，先动补偿而不是硬压

折弯回弹在冲压加工技术里几乎不可避免，低碳钢常见 1°–3°，不锈钢和高强板可到 5°–8°（业内参考值，实际按材料与 R/t 确认）。排查顺序：先确认材料批次是否换了、屈服强度是否变高；再看折弯半径与下模 V 槽是否匹配（V 槽过小会加大回弹）；最后才用角度补偿、负回弹或整形工位补救。批量中回弹突然漂移，多半是材料加工硬化累积或模具温升，别急着改模。

开裂与起皱：拉深的两面，成因相反

拉深开裂和起皱是一对反作用。开裂多发生在凸模圆角或侧壁，根因是材料延伸率不足、拉深比过大、圆角太小、压边力过大或润滑不够。起皱发生在法兰或侧壁，根因是压边力不足、板料偏薄、拉深筋设置不当。调整方向：开裂先降拉深比或加大凸模圆角、改善润滑；起皱先加压边力或增设拉深筋。两者同时出现，说明工艺窗口已经太窄，该回到工序排布重新分序。

压痕与检测：首件与批量抽检的量具

压痕多来自模具型面有异物、顶料板不平、送料刮伤或材料表面镀层被划。排查时先清模、查顶料板间隙，再查送料导轨与料架。检验环节：首件用卡尺、塞规、投影仪校关键尺寸与孔位，折弯角度用角度尺或投影比对；批量按频次抽检，平面度与形位公差用三坐标或专用检具复核。首件确认不通过就别投产，这是最省成本的一条纪律。

把上面五类缺陷的排查顺序固定下来，冲压加工技术的调机就从“试出来”变成“查出来”。下一节看什么零件该走冲压、什么零件该换工艺。

什么零件适合冲压加工技术，什么零件该换工艺

判断一个零件要不要走冲压，先看四个变量：批量、形状、料厚、精度。这四个里只要有一个不成立，硬上冲压就会变成一笔赔本的模具投资。

先算批量：模具成本要摊到多少件

冲压的经济性是典型的“前期重、单件轻”。一套落料加冲孔的简单模具，业内常见的量级在几千到几万元区间，级进模或带拉深的模具会明显更高。这笔钱要摊到批量上才有意义。

实用的判断不是“多少件才能开模”，而是“在预期总量下，开模单件成本能不能压过替代工艺”。业内常见的一个粗略分界：几千件以下、结构又不复杂的平板件，激光切割加折弯往往更划算；上了几万件，冲压的单件成本优势才会显现；几十万件以上，冲压几乎是默认选项。这只是参考量级，具体要看零件复杂度和模具结构，需要按图纸和供应商评估确认。

再看形状：平板件、对称件、浅拉深件最合适

冲压加工技术擅长两类形状。一类是平板类：支架、垫片、弹片、连接片，外形轮廓加几个孔，落料冲孔一道或两道工序就能出来。另一类是对称的成形件：浅拉深盒体、杯形件、翻边法兰件，只要拉深比在材料允许范围内，冲压的节拍和一致性很难被替代。

反过来，几种形状就该考虑换工艺了。复杂三维曲面、带内腔和侧向凹槽的零件，冲压需要多套模具或斜楔结构，成本和风险都不划算，这类通常走 CNC 加工更直接。塑料件本来就不属于冲压范畴，批量上去了走注塑。样机阶段的小批量塑料件，用手板复模（真空浇注）做几十件验证结构，比开钢模现实得多。

料厚与精度：两个常被低估的门槛

料厚方面，业内常见的冲压板厚范围大致在 0.2–6 mm 之间，薄料（0.5 mm 以下）容易起皱和送料跑偏，厚料（3 mm 以上）需要更大的压力机吨位和更硬的模具钢，刃口磨损也更快。超出这个区间不是不能做，而是模具和设备的门槛会陡增。

精度上要分清两件事：冲压能稳定达到的尺寸，和图纸上标注的尺寸，未必是一回事。外形轮廓、孔位、折弯角度各有各的常见公差带，孔位通常比外形更容易做得紧，折弯角度因为回弹反而更松。图纸标注一旦超出冲压的常规能力，供应商只能靠增加整形工序或加检具来补，成本会直接跳上去。

打样阶段：先别急着开冲压模

很多项目卡在这里：结构还没冻结，就想着开冲压模。更稳的做法是先用激光切割下料、CNC 折弯或简易折弯模做出几件样件，把装配关系、孔位、折弯顺序验证一遍。这个阶段用钣金加工能力做小批量试装，成本低、改起来快。

等结构定稿、批量确认，再投冲压硬模。顺序颠倒过来，改一次模具的钱往往比样件阶段省下的时间贵得多。要判断当前阶段适合哪条路径，可以先看制造能力总览，再决定是走冲压、钣金还是 CNC。

把上面的判断收成一句话：批量够大、形状偏平板或对称、料厚和精度都在常规范围内，冲压加工技术就是对的答案；其中任何一条明显越界，先考虑钣金、CNC、注塑或手板复模，把结构验证做完再回头评估模具。

从图纸到量产：冲压加工技术的 DFM 检查点

冲压加工技术的成本大头在模具，不在单件。图纸上改一条边距或一个半径，通常比模具开出来再改快得多。开模前把下面几项过一遍，能省掉一轮试模和改模。

• 孔到边距离：孔边与料边太近，冲裁时料边会被拉塌、甚至撕裂。业内常见做法是孔到边不小于料厚 t，重要边留 1.5t 以上；具体按图纸和供应商评估确认。
• 孔到折弯线距离：折弯内侧的孔在折弯时会变形。常见参考是孔边到折弯线至少 1.5t + 折弯内半径，做不到就把孔留到折弯后再冲。
• 最小折弯半径：半径太小，外侧纤维被拉裂。低碳钢常见内半径可到 0.5t 左右，不锈钢和硬铝要放大；以材料状态和供应商经验为准。
• 拉深深度与圆角：拉深深度超过材料延伸率能承受的范围就会开裂。凸模圆角、凹模圆角过小会加剧开裂与起皱，必要时分序拉深。
• 材料方向：冷轧板有轧制方向，折弯线与轧向平行时更容易开裂。图纸没有标注时，开模前和供应商确认方向。
• 公差标注是否可检：标了公差就要有对应的量具。孔位、外形、折弯角度、平面度各自用什么检具、能不能覆盖，开模前确认，否则量产时扯皮。
• 表面处理要求：镀锌、喷涂、阳极氧化会改变尺寸与毛刺状态。处理前还是处理后冲孔、去毛刺，写进图纸。

这些点里，孔到折弯线距离和最小折弯半径是最常被忽略的两条。冲压加工技术的 DFM 不是把公差往下压，而是把工艺上做不到的地方提前暴露出来。图纸改一个孔的相对位置，通常比模具返修便宜一个数量级。真拿不准，把功能尺寸和外观要求标清楚，其余留给供应商按工艺能力定。

常见问题

下面几个问题，基本都来自前文反复出现的判断点：间隙、回弹、拉深比、公差与工艺选择。答案按业内常见做法给出，具体数值仍需按图纸、材料状态和供应商评估确认。

冲压加工技术常见缺陷排查：毛刺、回弹、开裂、起皱怎么对症

冲压加工技术的材料与设备选择：从料厚、牌号到压力机吨位

• 冷轧低碳钢：成形性好、成本低，是落料、冲孔、折弯、浅拉深的通用选择，表面质量按用途分等级。
• 不锈钢：强度与加工硬化都偏高，折弯回弹大、拉深易开裂，间隙和圆角都要相应放大。
• 铝及铝合金：重量轻，但软料易划伤、硬铝易开裂，去毛刺和表面保护要提前考虑。
• 铜及铜合金：导电导热好，成形性通常不错，但料软、易压痕，模具表面光洁度要求高。

开模前的 DFM 检查清单：让冲压加工技术少走弯路

• 料厚与公差：标注清楚料厚及允许偏差，料厚波动会直接影响间隙和折弯回弹。
• 材料牌号与状态：注明牌号、硬度或状态（如退火、硬态），不同状态成形性差别很大。
• 折弯半径：给出内圆角要求，确认不小于材料的最小折弯半径，避免外侧开裂。
• 孔到折弯线距离：确认孔边到折弯内边留足距离，不够就调整工序顺序或改孔形。
• 孔位与孔径：孔径不宜小于料厚（具体下限随材料和模具而定），孔离边留出足够壁厚。
• 拉深比与圆角：评估单道拉深是否可行，凹模圆角与底部圆角是否在合理范围。
• 毛刺与去毛刺要求：明确毛刺高度上限和去毛刺方式，避免验收时扯皮。
• 表面与镀层：确认是否后续电镀、喷涂，折弯和拉深对镀层的影响要提前评估。
• 批量与模具方案：按批量判断用单工位模、复合模还是级进模，批量小就别硬上级进模。
