氧化锆陶瓷精雕加工：硬与脆之间，崩边与隐性微裂纹是怎么被管住的

氧化锆陶瓷精雕加工：硬度有多高，脆性就有多麻烦

先把氧化锆的“人设”摆清楚：它耐磨、耐腐蚀、生物相容性好，莫氏硬度通常在 8 以上，很多场合能顶替金属做耐磨件、结构件、齿科修复体。这些优点全部来自同一件事——它硬。而加工端要面对的，也正是同一件事。

硬度高意味着刀具磨损极快。金刚石刀具切削氧化锆，刀刃在接触区承受的是持续磨粒磨损，一把刀能完成的里程远低于切铝、切钢。脆性大意味着它几乎没有塑性变形能力：应力一旦在局部集中，材料不会先“让一让”再屈服，而是直接开裂。所以氧化锆陶瓷精雕加工的容错率极低，一次震动、一次进给突变，就可能从“正在加工”跳到“已经报废”。

显性缺陷读者大概都见过：边缘掉渣的崩边、贯穿零件的开裂、表面拉出亮痕的划痕。这些至少能看见，还能挑出来扔掉。真正麻烦的是第三种——隐性微裂纹。它藏在表层下方，肉眼和普通量具都难判，零件外观完好、尺寸合格，看起来可以出货了。但它会在后续装配受力、高温循环、高压工况下扩展，然后断裂失效。换句话说，崩边是当场报废，微裂纹是延迟报废——后者对成品可靠性的伤害反而更大。

这决定了氧化锆陶瓷精雕加工不能按“金属加工调一下参数”的思路来做。它是一套围绕“高硬度 + 高脆性”这对矛盾的专门工艺，接下来的几节，我们就把这套工艺拆成刀具、参数、装夹、走刀、冷却、路线选择几个维度来看。

崩边、开裂与隐性微裂纹：传统加工到底输在哪

把一块氧化锆毛坯放到金属加工中心上精雕，最常见的结局是三种：边缘崩掉一小块、工件表面出现贯穿裂纹、或者拿下来看着完全没问题。前两种当场报废，第三种最麻烦——它要等到装配、高温或高压工况下才断给你看。

原因不复杂。传统金属切削设备的设计前提是“工件能被微量塑性变形吸收冲击”。金属切削时，刀刃切入,材料局部屈服、卷屑、把冲击能消耗掉。氧化锆没有这个缓冲机制：硬度高到几乎没有塑性变形区间，应力一旦超过抗拉强度就直接以裂纹形式释放。于是刚性不足带来的震动、参数不匹配带来的瞬时冲击、刀具磨损带来的切削力上升，在金属上是“表面粗糙度变差”，在氧化锆上就是“崩”和“裂”。

传统加工在四件事上失手

第一是刚性不足。金属加工中心允许一定的刀杆让刀和主轴振动，靠切削参数和后续抛光兜底；氧化锆对这种高频振动零容忍，振动会在刃口接触区反复加载，形成从边缘向内的微裂纹。

第二是切削控制不匹配。金属加工追求单位时间材料去除率，转速、进给、切深按金属屈服特性配比；这套参数直接套到氧化锆上，单齿切削厚度过大，等于每一刀都在敲击脆性表面。

第三是刀具系统不耐磨。通用硬质合金刀具在氧化锆面前磨损速度极快，钝化的刃口不再“切”，而是“挤”和“蹭”，切削力成倍上升，崩边概率同步上升。

第四是防护设计不挡粉尘。氧化锆碎屑是硬质磨料，会钻进导轨、丝杆和电器区，磨损机床内部件，精度逐月下滑，最终反映到工件上就是尺寸漂移和表面划伤。

隐性微裂纹比崩边更难对付

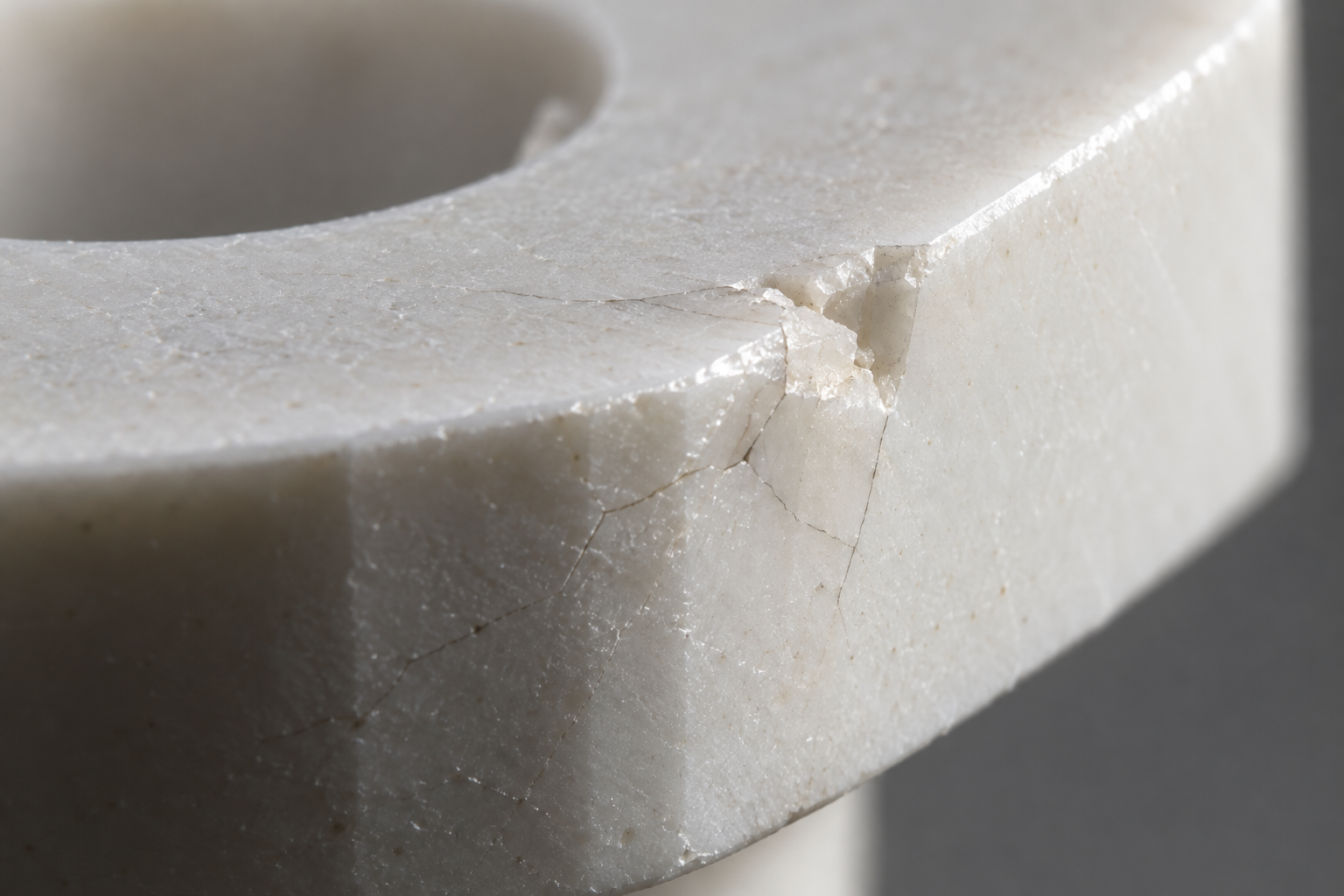

崩边和开裂是显性缺陷，肉眼或常规量具就能筛掉。隐性微裂纹不同：它藏在刃口接触区下方，长度可能只有几十微米，常规目视和卡尺都看不到。它会留在零件里，等到装配应力、热循环或高压载荷叠加时才扩展成断裂。对结构件或承压件来说，这种失效模式比“当场崩掉”危险得多——因为它可能通过出厂检验。

所以氧化锆精雕加工的质量控制，不能只盯着“有没有崩边”。业内常见做法是结合渗透探伤、显微观察或工业 CT 抽检来筛查表面下缺陷，具体检测手段取决于零件用途和验收标准，需要在图纸或技术协议阶段就确认，而不是等加工完再补。

一句话总结这一节：传统金属加工设备不是“精度不够”，而是它整套设计逻辑——刚性、参数、刀具、防护——都建立在材料能塑性变形这个前提上。氧化锆没有这个前提，所以失手是系统性的，不是换个刀、调个参数就能补回来的。

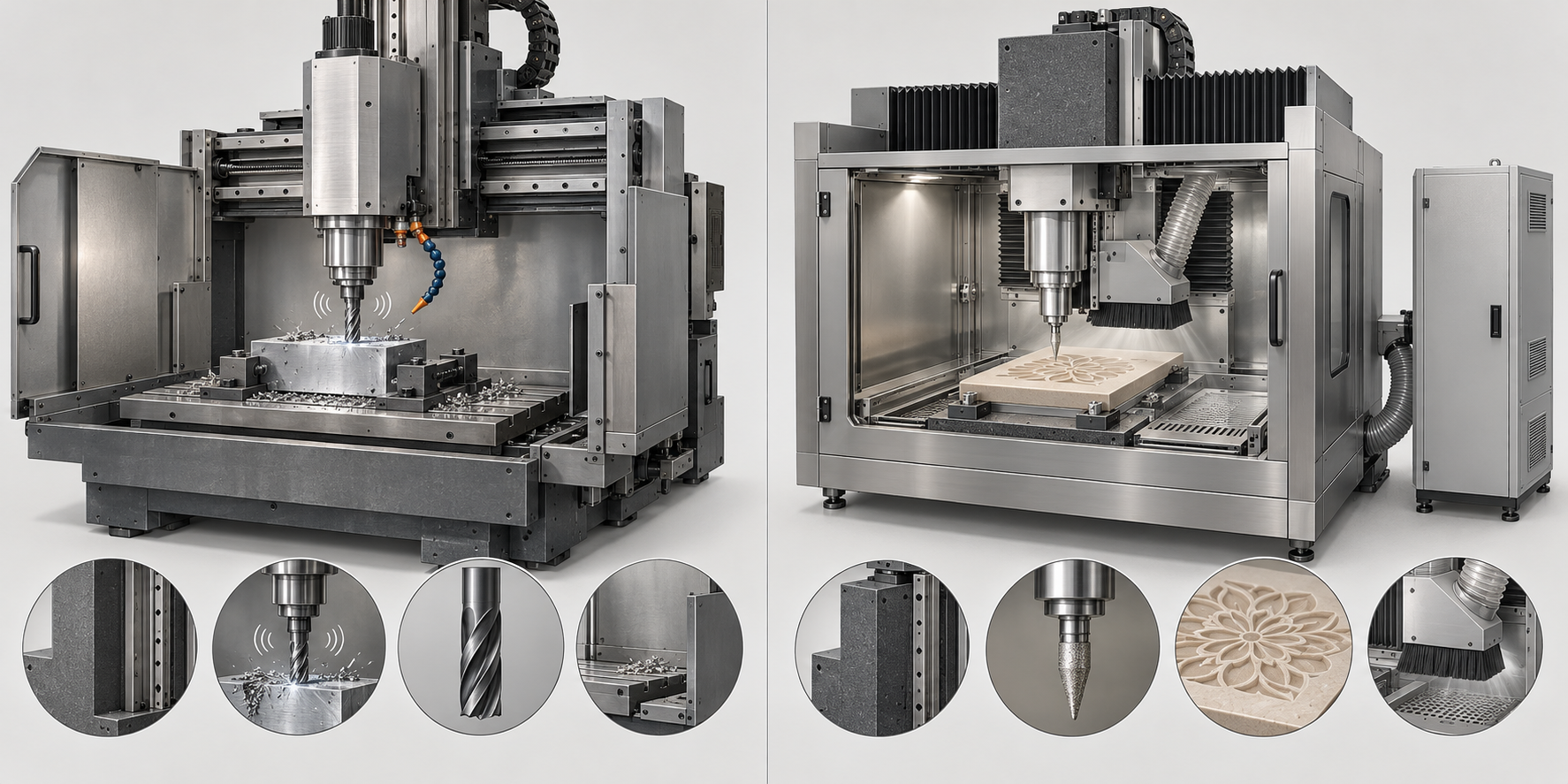

传统设备与专用陶瓷精雕机：四条差异决定了崩不崩

差异一：刚性抗震——传统设备切金属时合理的震动，切陶瓷就是应力源

差异二：切削控制系统——传统设备靠经验调，专用机把参数稳住

差异三：刀具系统——普通刀具切陶瓷，磨损的不是刀口，是精度

差异四：防护设计——陶瓷粉尘不进电器区，精度才守得住

刀具怎么选：金刚石刀具与粗精分工

氧化锆陶瓷精雕加工的刀具选择和金属加工完全是两套逻辑。金属加工里刀具是消耗品，磨了可以修磨再用；陶瓷加工里刀具是决定成品率的变量——刀具选错，机床再稳、参数再对，照样崩边。原因是氧化锆硬度高，普通硬质合金刀具上去几十秒就开始钝化，钝了的刃口不是在切削，而是在挤压和摩擦，脆性材料最怕的就是这种不均匀受力。

金刚石刀具：氧化锆精雕加工的通行选择

业内做氧化锆精雕，刀具基本都落在金刚石这一族里。金刚石硬度远高于氧化锆，刃口能长时间保持锋利，切削时以“切”为主而不是“挤”。其中聚晶金刚石（PCD）是常见优选，它比天然单晶金刚石更耐冲击、刃口可做出稳定的微米级几何，适合走批量的一致性。金刚石刀具贵，但对比之下，用普通刀具省下的刀钱往往抵不过一批崩边的废件。

粗精分工：大刀具开量，微型刀具收面

粗加工和精加工对刀具的要求相反，不能一把刀走到底。粗加工要去掉大部分余量，用大尺寸、高刚性的金刚石刀具，刚性足才扛得住切削力，减少让刀和震动；精加工、微孔、开槽、曲面这些位置，换超细刃口的微型金刚石刀具，刃口越锋利，单位切削力越小，脆性材料越不容易在刃口下方起裂纹。

这里有个容易被忽略的细节：微型刀具的刚性天生偏弱，悬伸越长越容易颤。所以精加工的走刀余量要留得薄，让刀具在接近“刮”的状态下完成最后一层，而不是硬啃。

刀具钝化与崩刃：必须立刻停机的信号

金刚石刀具也会钝，只是慢。判断标准不是看加工了多少件，而是看切削状态：切削力突然变大、声音变闷、工件表面出现发亮的挤压痕迹或细微白点，基本就是刃口钝化了。此时继续走刀，等于用钝刃去磨脆性材料，崩边和隐性微裂纹的概率会明显上升。刀具一旦钝化或崩刃，应立即更换，不要“再切两件看看”。

新刀上机还有两道必做的动作：对刀校准，以及小余量试切。对刀不准，第一刀就可能切深偏大，陶瓷不像金属有塑性变形缓冲，直接崩；试切则是用一件废料或边角验证转速、进给、切深是否匹配当前刀具和材料批次，确认无异常再上正式件。这两步花的时间，通常比返工一批件便宜得多。

参数怎么设：高转速、浅切深、低进给、轻切削

把氧化锆陶瓷放到雕铣机上，第一个动作不是开机，而是把金属切削那套参数表合上。金属加工里“大切深、快走刀”能换来效率，陶瓷加工里换来的往往是崩边。业内对氧化锆陶瓷精雕加工的参数通行原则，用四个字概括就是高转速、浅切深、低进给、轻切削。这四条不是经验口号，每一条都对应着力学上的一个具体动作。

四条原则各自在对付什么

高转速的作用是缩短单齿切削时间。主轴转得快，每一颗金刚石磨粒和工件接触的瞬间更短，热量和应力来不及在局部累积；同时单位时间内的切削次数增加，切屑更细，冲击更碎。转速不稳反而比转速低更危险——忽快忽慢会让切削力反复波动，脆性材料对这种波动几乎没有缓冲余地。

浅切深直接对应应力集中。切深越大，刀刃局部受力越大，而氧化锆没有塑性变形去消化这部分能量，一旦超过材料强度就直接解理开裂。把单次切深压下来，等于把每次施加的应力控制在材料能承受的范围内。

低进给弱化的是冲击。进给快，刀刃每齿啃下的材料多，切削力会出现明显的脉冲峰值，陶瓷的崩边大多发生在这些峰值上。轻切削则是前三条的总和效果：接触时间短、切深小、进给慢，整体切削力就被压在一个低位平台上。

粗加工可以提效率，精加工必须换一套逻辑

这四条原则不等于全程慢工出细活。粗加工阶段以去除余量为主，可以在保证不崩的前提下适当提高进给和切深，把大块材料拿掉；进入精加工，参数逻辑必须整体切换——降低进给、减小单次切深、稳定主轴转速。同一台机器、同一把刀，粗精参数混用，是精雕件报废的常见原因。

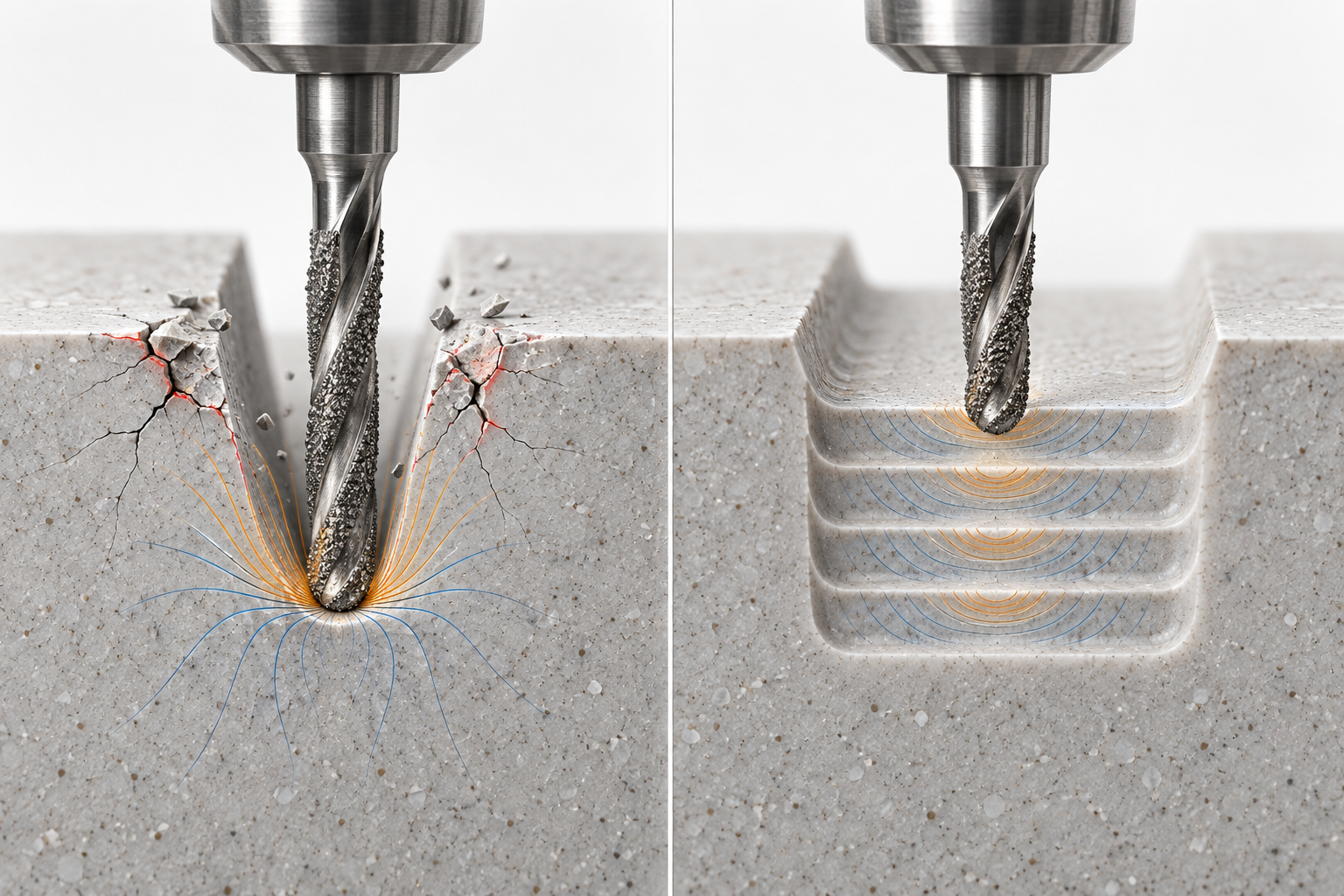

薄壁、微孔、异形结构要再进一步。这类特征刚性差，受一点侧向力就变形或振裂，通常的做法是多次分层切削：把原本一次走完的深度拆成若干层，逐层释放应力，让每一层只承担很小的一次载荷。分层会拉长加工时间，但对这些结构来说，时间换的是不崩。

参数还有一个容易被忽略的维度：它不是一张固定的数字表，而是随刀具磨损、工件批次、装夹状态变化的动态区间。同一套参数，在新刀上能跑出好件，刀口钝了之后就会开始崩。所以参数的设定里，本来就包含“什么时候停”的判断——听到尖啸声、看到切屑颜色变化、发现尺寸开始飘，就该重新对刀或换刀，而不是把程序跑完再说。这一点，和下一节刀具分工是连在一起的。

装夹与走刀：真空吸附、圆弧过渡、螺旋下刀

刀具选对了、参数设对了，崩边还是可能发生——问题常常出在装夹和走刀这两步。它们的共同点是：都在制造“力”。装夹方式不对，力从夹紧点压进来；走刀路径不对，力从进刀瞬间砸进来。氧化锆陶瓷精雕加工的容错率极低，这两步必须和前面讲过的刀具、参数当成一套来调。

装夹：先把“挤”和“压”从工艺里去掉

机械夹钳、虎钳、压板，靠的是局部夹紧力。金属件被夹出一点弹性变形，松开工件会回弹回来；陶瓷不会回弹，它直接在最薄或最刚度的薄弱处裂开——有时松开工件那一瞬间才听到一声轻响。所以氧化锆精雕的装夹原则是：让工件受力均匀、贴合面积大、没有局部挤压应力。

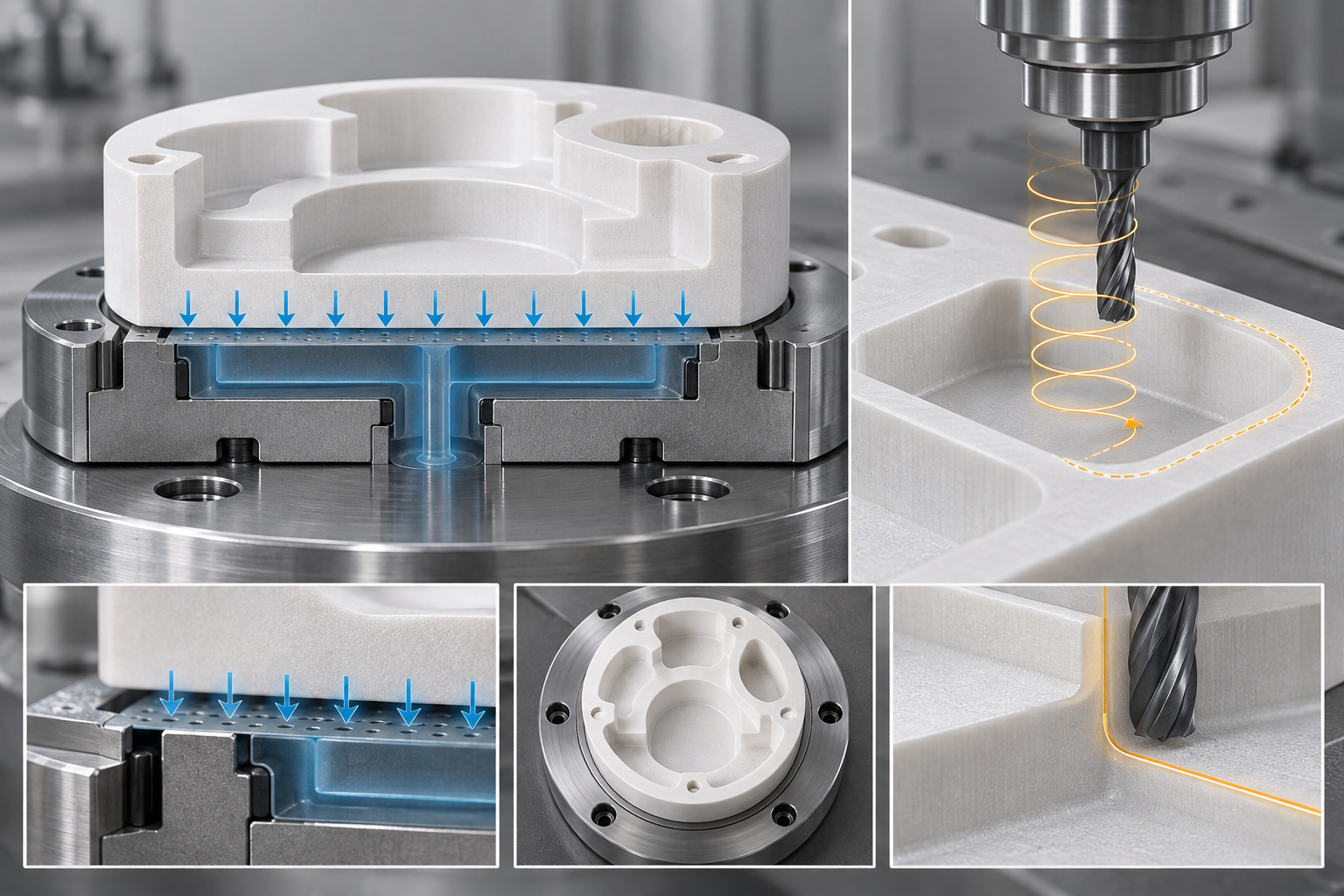

真空吸附工装是目前较通行的选择。工件底面与吸附平台整体贴合，负压把力均匀铺在接触面上，没有集中载荷。代价是工件需要一个平整的吸附面，且吸附力与工件面积有关：薄壁件、细长件、镂空件面积小，单靠真空可能吸不住，此时可考虑在工艺上保留一块连接筋（加工完再切断），或者定制柔性工装——用贴合工件曲面的支撑结构分散受力，而不是增加夹紧点。

装夹还有两个容易被忽略的“软”问题：基准和校准。同一批零件如果每次翻面装夹都换一个基准，尺寸偏差会以肉眼看不出的方式累积；工装本身被陶瓷粉尘磨耗后，贴合面就不再平整，吸附力分布随之改变。所以装夹基准要统一，工装要定期校准，主轴精度、导轨水平和系统坐标这些开机检查项，是保证“今天和昨天切出来一样”的前提。它们不直接决定崩不崩，但决定崩边是偶然还是常态。

走刀：把每一次进刀都当成一次冲击来设计

刀具路径在陶瓷加工里不是效率问题，是应力问题。金属加工可以直角拐弯、直接垂直下刀，因为材料会先变形再切削；陶瓷遇到直角急转，刀具径向受力方向瞬间反转，等于在尖角处敲了一下。裂纹就从尖角开始。

对应做法有两条。一是圆弧过渡：拐角处用圆弧走刀替代直角转向，让切削方向连续变化，切削力不出现突变峰值；如果零件本身设计有内圆角，走刀正好沿圆角走，等于设计端已经帮你削弱了应力集中。二是螺旋下刀：垂直下刀会在底部形成一个瞬时冲击点，改用螺旋或斜线渐进下刀，把轴向力摊到一段路径上，底部不容易崩角。深腔、微孔这类结构，进刀方式的影响比转速更直接。

这两条走刀习惯的共同逻辑，和参数里的“浅切深、低进给”是一致的：不去消灭切削力，而是不让它在任何一点上突然变大。区别是参数管的是“切多深、走多快”，走刀管的是“从哪个方向切进去、在哪拐弯”。在氧化锆陶瓷精雕加工里，这两件事很难分开评价——参数再保守，直角下刀照样崩角。

冷却与排屑：被忽视的裂纹与划伤来源

氧化锆陶瓷精雕加工里，冷却常被当成“降温”一件事，实际上它同时管三件事：控温、排屑、护刀。干切或冷却不到位，切削区温度往上升，硬脆材料的热应力就开始积累；同时金刚石刀具刃口在高温下磨损加快，钝刀反过来把切削力推高——力一大，脆性材料的崩边风险就跟着上来。这是一个自我放大的循环，越切越不好切。

大流量喷淋，而不是点几滴冷却液

业内常见做法是用水溶性专用冷却液，大流量、多方位喷淋，让切削区始终被液流覆盖。原因很直白：氧化锆磨削/雕刻产生的是硬质碎屑，不像铝屑那样成卷排出，它会像砂子一样留在刀路里。如果冷却液只从单侧滴流，碎屑冲不走，刀具下一圈就会把碎屑压在工件表面反复刮擦，留下肉眼可见的划痕，或者更麻烦的微米级压痕。

喷淋角度也要跟着走刀方向调。精雕曲面、微孔、窄槽时，喷嘴如果固定不动，刀具一转背就断了冷却，很容易在拐角处出问题。判断标准不是“有没有冷却液”，而是切削点能不能持续看到液流，屑能不能当场离开切削区。这两条做不到，参数调得再保守也是在赌。

陶瓷粉尘：既是精度杀手，也是健康风险

排屑没做好，碎屑不会凭空消失，它会钻进机床的两个地方：导轨、丝杠这些运动副，以及电器柜和防护罩的缝隙。陶瓷粉尘硬度高、颗粒细，进入导轨相当于往精密配合面上撒磨料，日积月累就是定位精度下滑、重复定位变差——而这恰恰是氧化锆陶瓷精雕加工最不能容忍的偏差。

对人也是同样的道理。吸入性陶瓷粉尘属于职业健康风险，湿切、密闭防护、及时清理沉屑都是常规手段。所以专用陶瓷精雕机常做加工区与电器区分隔、走双层防护结构，逻辑不是堆配置，而是把粉尘挡在精密部件和人员之外。排屑做得好不好，最终会体现在机床半年后的状态上。

取件时机：别在热态下动工件

加工刚结束时，工件和夹具都处在温度高点。这时候直接松夹、拆件、用冷水冲洗，温差骤变会在内部拉出新的应力，很可能就是那道看不见的隐性微裂纹。稳妥的顺序是：停机后让工件在工位上自然冷却，再取件、清洗、检测。清洗用液也尽量接近室温，避免冷热冲击。

• 冷却到位：水溶性专用冷却液，大流量全方位覆盖切削点，走刀过程中不出现干切拐角。
• 排屑及时：让硬质碎屑当场离开刀路，避免二次刮擦产生划痕与压痕。
• 防护与清洁：粉尘进不了导轨和电器区，定期清理沉屑，兼顾操作人员防护。
• 冷后取件：自然冷却再拆件清洗，避免温差骤变引入隐性微裂纹。

把冷却与排屑单独拎出来讲，是因为它几乎不体现在图纸和程序上，却直接决定崩边率和隐性微裂纹的多少。刀具、参数、装夹、走刀、冷却这五件事要成套适配，任何一环掉链子，前面四环的努力都会打折。

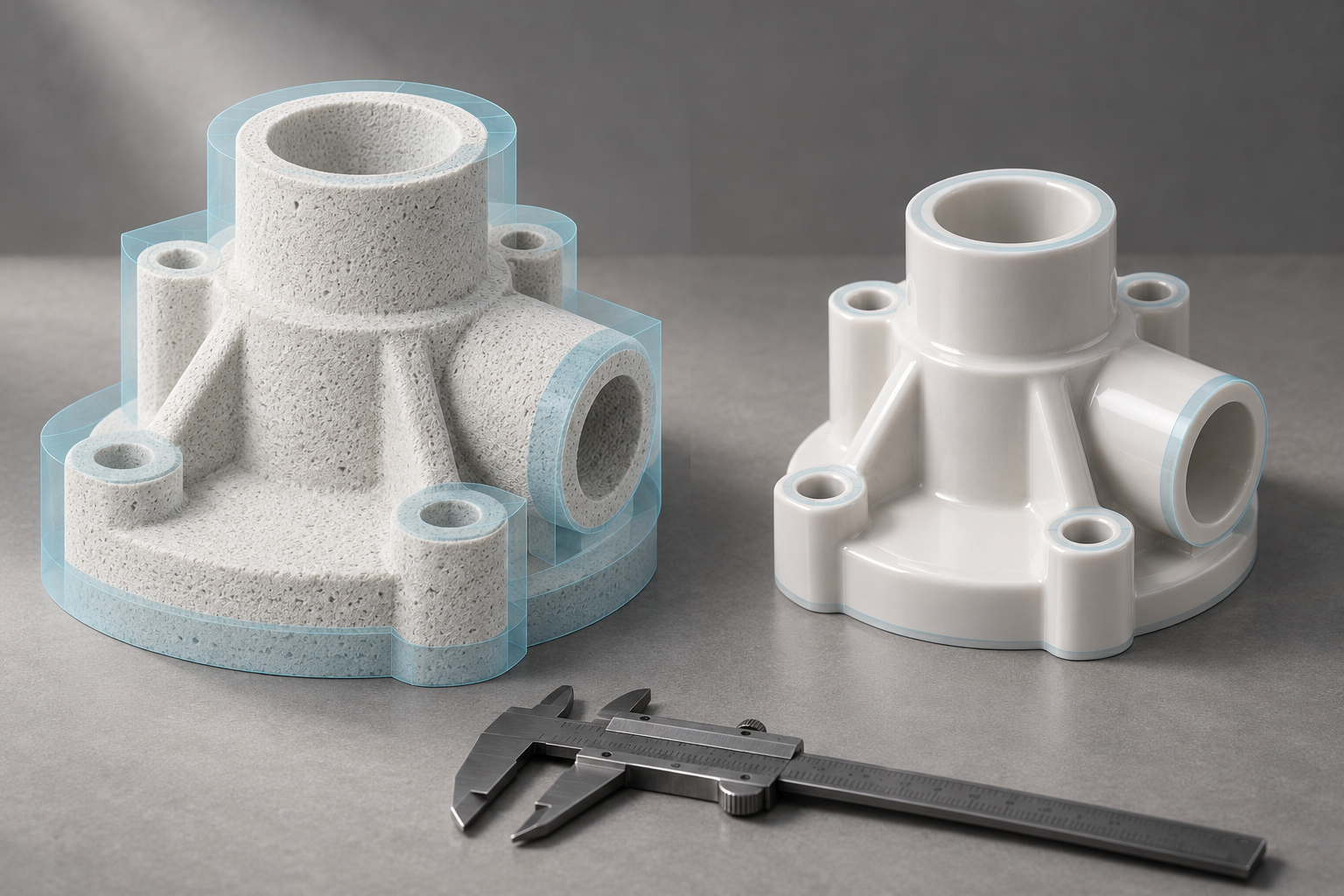

生坯加工还是烧结后加工：两条路线与四段工艺

路线一：生坯阶段加工，按收缩预留余量

路线二：烧结后加工，硬质件的四段工艺

常见问题

下面是围绕氧化锆陶瓷精雕加工的几个高频追问，答案都对应前文讲过的刀具、参数、装夹、冷却与 DFM 判断，不涉及具体报价与交期。
