버블 차트란 무엇인가? 엔지니어링 도면 버블 표기 및 검사 적용 가이드

버블 차트란 무엇인가: 도면 표기에서 검사 체크리스트까지

버블 차트(Balloon Drawing)는 엔지니어링 도면 위에 번호가 있는 원이나 사각형을 사용하여 검사가 필요한 각 치수, 공차 및 기술 요구사항을 항목별로 표기한 도면 버전을 말합니다. 번호는 일반적으로 영역 또는 기능 순서에 따라 배열되어 안정적이고 추적 가능한 색인을 형성합니다.

그 본질은 설계 도구가 아니라, 도면에 흩어져 있는 요구사항을 항목별로 대조할 수 있는 검사 체크리스트로 전환하는 것입니다. 검사원은 번호에 따라 측정하고 실측값을 기록하며, 구매와 공급업체는 동일한 번호 체계를 근거로 검수 기준을 맞춥니다. 다시 말해 버블 차트는 검사와 검수 단계에 기여하여 누락 검사와 기준 불일치를 줄이는 데 도움을 주며, 설계 자체의 의도를 바꾸지는 않습니다.

버블 차트 만드는 방법: 실행 가능한 작성 절차

버블 차트 작성은 복잡하지 않으며, 핵심은 규칙이 안정적이고 버전 관리가 가능하다는 점입니다. 다음 절차는 대부분의 기계 가공, 판금 및 사출 부품 프로젝트에 바로 사용할 수 있습니다.

검사에서 버블 차트의 대표적인 사용법

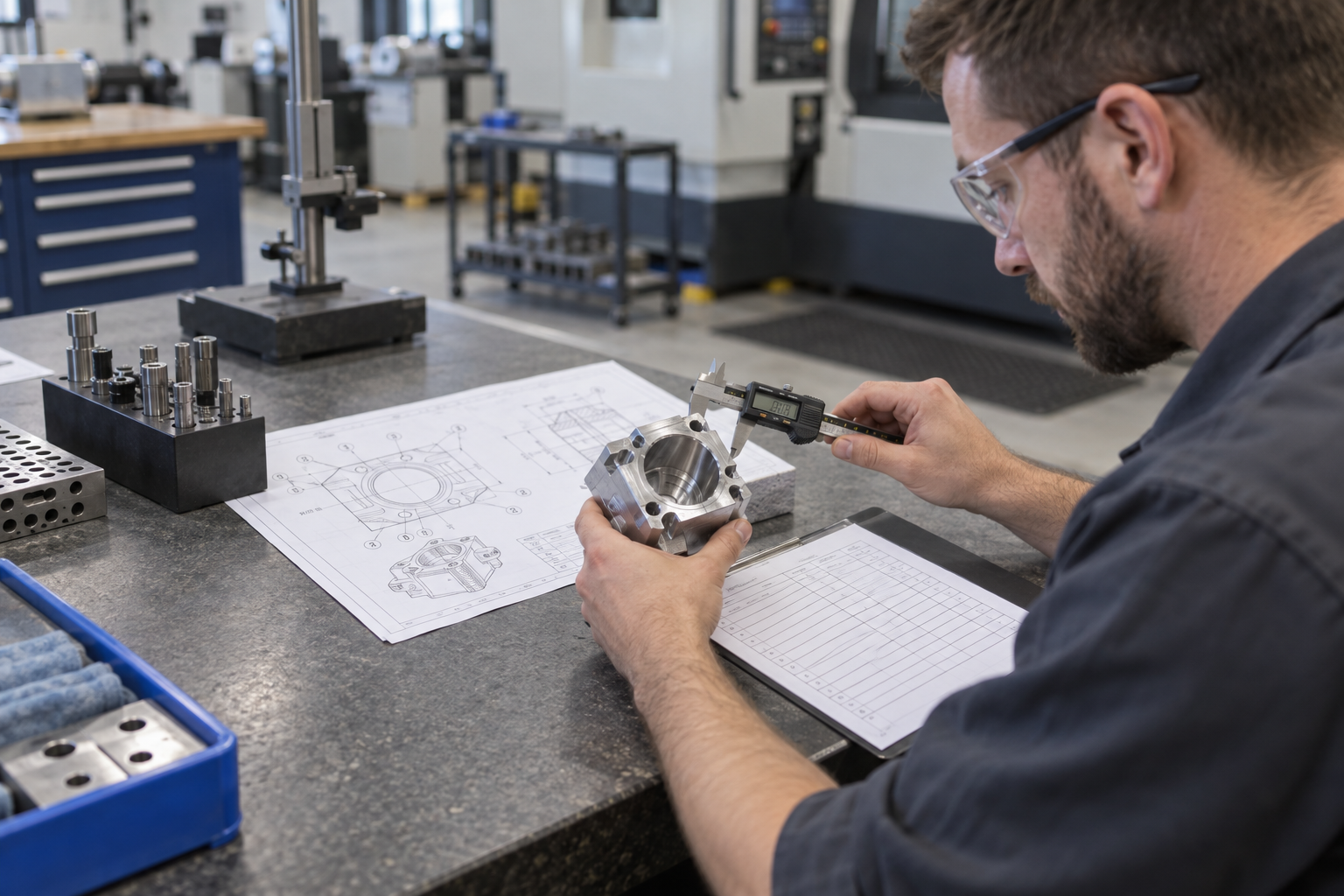

버블 차트의 가치는 검사 단계에서 비로소 드러납니다. 초물 검사 시 검사원은 번호에 따라 항목별로 측정하고 실측값을 기록하며, 단순히 “합격”이라고만 쓰지 않습니다. 수입 검사와 공정 순회 검사도 동일한 번호 체계를 그대로 사용하며, 구매와 공급업체는 이를 근거로 검수 기준을 맞추어 “각자 따로 측정하는” 논쟁을 줄입니다.

공정별로 검사 중점이 다릅니다. CNC 가공 부품은 일반적으로 끼워맞춤 치수와 형상·위치 요구사항에 주목하며, 필요 시 표면 거칠기와 함께 검수합니다. 판금 부품은 절곡 각도, 홀 위치 및 외형 윤곽에 중점을 두고, 사출 부품은 핵심 조립 치수와 외관 요구사항에 더 주목합니다. 핵심 항목을 버블 차트에 표시하면 공급업체가 견적과 시제품 단계에서부터 중점을 이해할 수 있으며, 이는 DFM 사전 검토의 일부이기도 합니다.

기록 형식은 통일하는 것이 좋습니다. 번호, 요구값, 실측값, 판정, 검사원 및 날짜입니다. 이렇게 하면 추적이 용이할 뿐만 아니라 구매 담당자가 공급업체 품질 커뮤니케이션에서 문제 항목을 빠르게 찾을 수 있습니다.

흔한 오해와 실무 적용 제안

버블 차트는 실제 사용에서 쉽게 벗어나기 쉬우며, 흔한 문제는 네 가지에 집중됩니다. 첫째, 정밀도 보장으로 착각하여 번호만 표기하면 달성된다고 생각하는 것, 둘째, 번호와 도면 버전이 분리되어 도면 개정 후 번호가 동기화되지 않아 검사 근거가 무효화되는 것, 셋째, 핵심 치수와 일반 치수를 구분하지 않아 검사 자원을 평균적으로 배분하는 것, 넷째, 검사 기록에 “합격/불합격”만 기입하고 실측값이 없어 문제 발생 시 추적할 수 없는 것입니다.

실용적인 제안은 다음과 같습니다. 먼저 도면 버전과 변경 상태를 맞추고, 그다음 번호 규칙과 기록 형식을 약정하며, 핵심 항목은 시제품 또는 견적 단계에서 공급업체와 미리 소통합니다. 버블 차트는 소통 도구이지 능력 보증이 아니며, 최종적으로 기준을 충족할 수 있는지는 여전히 공정과 검사 방법에 달려 있습니다.

요약: 요구사항을 명시적으로 드러내야 검수를 맞출 수 있다

버블 차트의 핵심 가치는 도면에 흩어져 있는 치수, 공차 및 기술 요구사항을 항목별로 추적 가능하고 여러 주체 간 소통 가능한 검사 체크리스트로 전환하는 것입니다. 이를 통해 엔지니어, 구매 및 공급업체가 동일한 번호 체계 아래에서 검수 기준을 논의하고 “내 생각에는”식의 이견을 줄일 수 있습니다.

하지만 분명히 해야 합니다. 버블 차트 자체는 공정 능력을 향상시키지 않으며 검사 방법을 대체하지도 않습니다. 단지 요구사항을 명시적으로 드러낼 뿐입니다. 견적과 시제품 단계에서 엔지니어링 및 공급업체와 도면 버전, 번호 규칙 및 기록 형식을 맞추고, 핵심 치수는 미리 소통하며, 필요 시 DFM 사전 검토와 함께 제조 가능성을 평가한 후 양산 검수에 들어가는 것이 좋습니다.
