产品结构爆炸图：工业与结构设计师必备技能实战指南

产品结构爆炸图是什么：定义、作用与一张好图的判断标准

对结构设计师来说，产品结构爆炸图不是画完效果图之后补的一张示意图，而是必知必会的基本功。它的定义很朴素：把完整装配体沿拆解轴线拉开，让每个零件的位置、材质、名称和拼接方式都看得见。所谓爆炸图（Exploded Views），本质上就是一张立体装配图。

它解决三个问题。第一，验证结构：零件在空间里怎么排、按什么顺序装、会不会打架，一张图暴露得比十页文字清楚。第二，沟通：项目提报时，非技术背景的决策者看不懂剖面和公差表，但看得懂“谁套谁、谁锁谁”。第三，展示专业性：作品集里有没有爆炸图，直接反映设计师是否真的深入过结构，而不只是做了外观。

判断标准：好看不等于有用

一张产品结构爆炸图是否合格，看四点：装配顺序能否从图上读出来；相邻零件有无干涉；壁厚与拔模方向是否交代清楚；标注与 BOM 能不能对上号。渲染得再漂亮，如果拆解方向自相矛盾、零件悬空对不上，那它只是一张装饰画。

业内常见的判断习惯是：先看爆炸轴线是否统一，再看零件间距是否与装配先后一致，最后才看材质和光影。轴的统一比颜色重要得多——多轴乱飞是新手最常见的毛病。

七种产品结构爆炸图类型：从渲染到实物的选择逻辑

爆炸图没有唯一正确的画法，只有和用途匹配的画法。同一套结构，给客户提报可以画成渲染爆炸图，检查内部卡扣配合要画截面图，装配工位旁边贴的应该是实物爆炸图。下面按七种常见类型拆开讲，每种说清定义、做法、优缺点、什么时候用，方便按场景选。

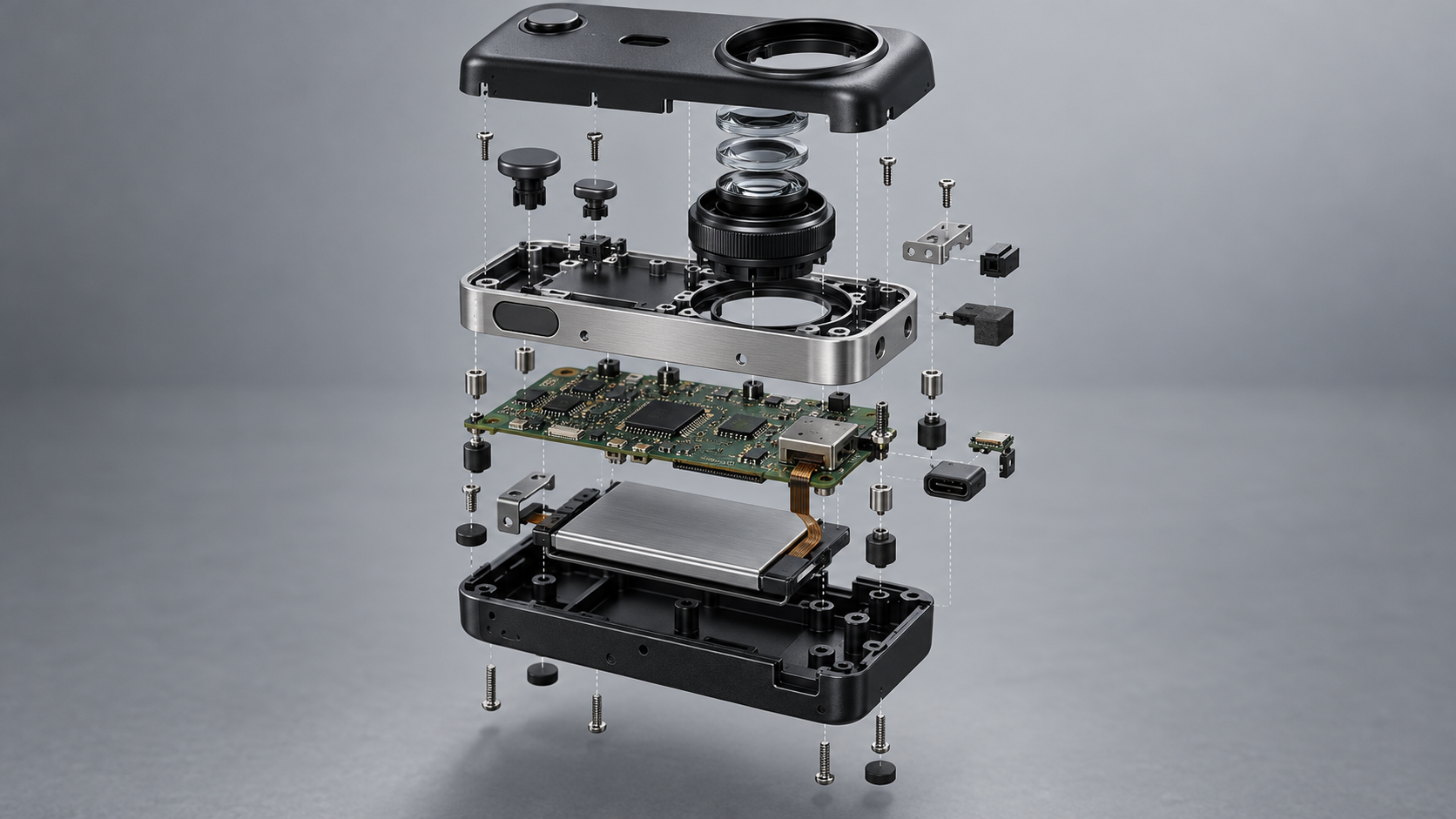

NO.1 渲染爆炸图：客户提报与作品集的首选

给零件赋材质、打光、加环境反射，拆解方向沿单轴或多轴拉开。视觉质量高，非技术背景的人也能看懂“产品由哪些块组成”。缺点是制作周期长，材质调错还会掩盖真实的颜色与质感。做提报和作品集封面页时优先用它，但别为了好看把零件间距拉得过大，装配顺序会被读乱。

NO.2 平铺爆炸图：零件多时的唯一解

把所有零件摆在同一平面上，按大小或功能分组，俯拍或正投影。零件数量超过几十个时，平铺比立体爆炸更清楚——没有前后遮挡，每个件都能看清轮廓和数量。代价是丢失了装配方向信息，需要额外的箭头或序号补回来。核对BOM、数零件、给供应商看清单时最实用。

NO.3 截面图：查内部配合的照妖镜

沿剖切面剖开外壳或主体，露出内部轴、卡扣、螺丝柱的真实配合关系。检查壁厚是否均匀、拔模方向是否和拆解方向一致、运动件有没有干涉，靠剖面比靠透视可靠得多。缺点是只展示一个切面，复杂结构要出多张。结构评审阶段必备，做渲染爆炸图之前先把截面图核对一遍。

NO.4 手绘爆炸图：练习与快速沟通

用线条和少量明暗画出拆解关系，不追求真实材质。画一张手绘爆炸图，等于把结构在脑子里装了一遍——很多“看起来对但装不上”的问题，画到第三层零件时就暴露了。会议上现场画给工程师看，比事后发渲染图快得多。缺点是精度低，不能直接当工程图用。

NO.5 结构特写图：局部难点的放大镜

不画全产品，只画卡扣、铰链、密封圈这类关键局部，放大后标出配合尺寸和运动方向。全产品爆炸图里一个卡扣可能只有几毫米，没人看得清；特写图把这一处单独拎出来，配一两个尺寸标注就说明白了。适合放在爆炸图旁边做补充页，不适合单独作为主图。

NO.6 实物爆炸图：降低生产出错率

把实物样机拆开，零件按装配顺序摆好拍照或拍摄视频。欧美设计院校常鼓励这种做法——因为渲染图可以骗人，实物摆出来的先后顺序骗不了人。给产线工人看实物爆炸图，装配出错率通常比看纯工程图低。做完手板或首批样件后，花半小时拍一套，存档价值很高。

NO.7 炫酷爆炸图：视觉冲击与信息量的取舍

大角度斜向拆解、零件高低错落、强对比配色，第一眼很有冲击力。但零件一多，前后遮挡严重，实际能看清的结构信息有限。宣传海报、发布会PPT可以用；结构评审、作品集内页慎用。判断标准很简单：观众三秒内能不能数出主要零件并说出装配顺序，不能就是炫过头了。

选择逻辑可以归纳成一句：要说服非技术观众用渲染或炫酷型，要核对结构用截面或特写型，要对接制造用平铺或实物型，要练手和快速沟通用手绘型。一张项目里往往要出两三种，各司其职。

爆炸图制作前的结构检查：装配顺序、干涉与工艺约束

一张产品结构爆炸图好不好，一半取决于画之前想清楚没有。先做结构检查，再打开软件建模或手绘。检查清单不复杂，但漏掉任何一项，图再好看也经不起推敲。

拆解轴线：先定方向，再动零件

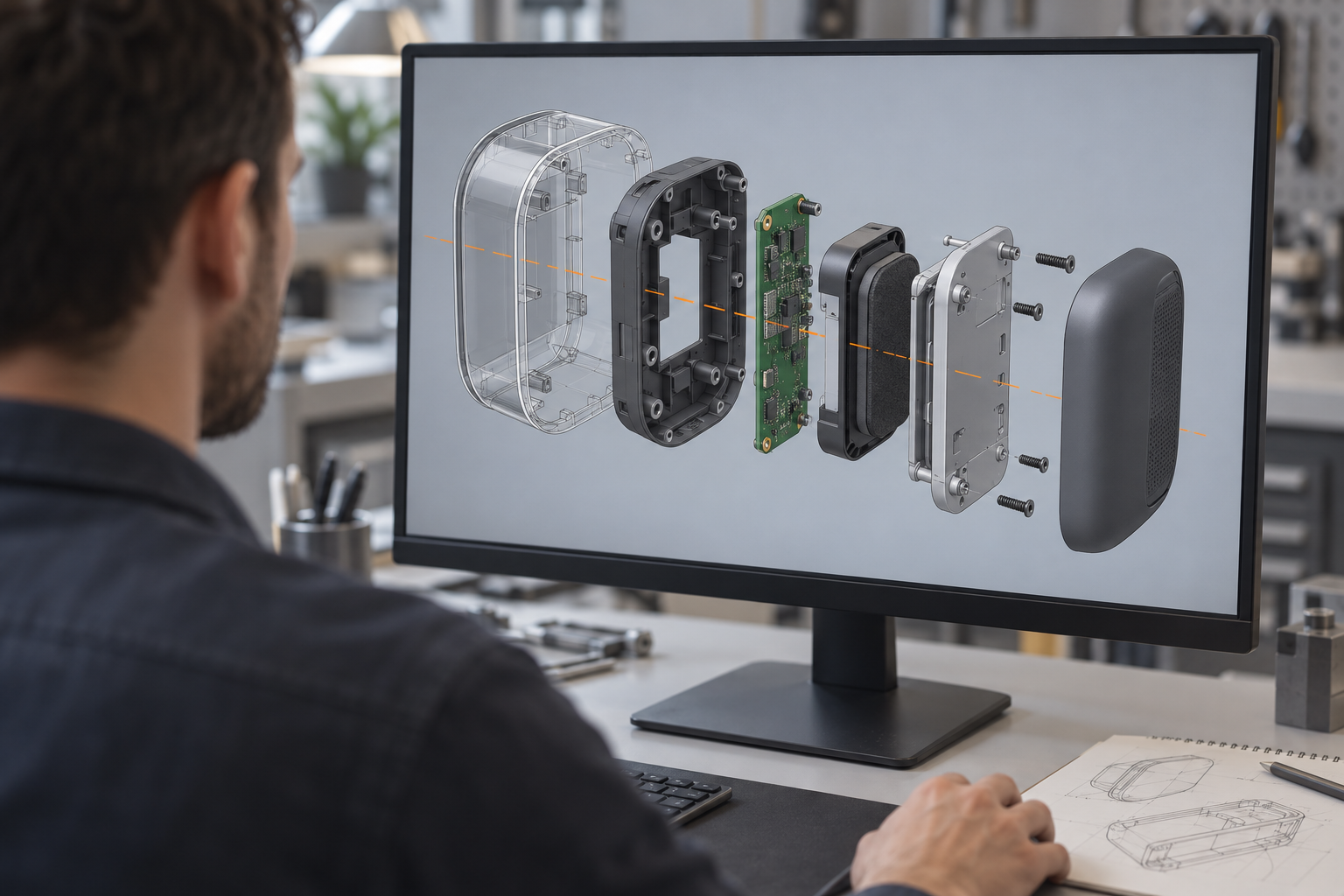

决定这张爆炸图是单轴展开还是多轴展开。单轴适合结构简单的产品，比如一个由上下壳、PCBA 和四颗螺丝组成的传感器外壳，沿一条垂直轴线拉开即可。多轴适合内部有交叉装配关系的产品，比如带旋转关节的台灯，灯头、连杆、底座各有自己的拆解方向。

轴线方向最好和实际装配方向一致。若产品是自下而上装配的，爆炸图也沿该方向拉开，观者读图时装配顺序自然浮现。若把拆解方向拧成与装配相反，读者容易把零件先后顺序搞反。

装配顺序：谁先装、谁后装，决定图的阅读顺序

爆炸图本质上是一张装配说明书。画之前，按实际组装顺序把零件排一遍：先装内部的功能件，再装中框或支架，最后合外壳、锁螺丝。螺丝柱、卡扣、定位柱这些结构最容易暴露顺序问题——如果定位柱先于 PCBA 装入，PCBA 就插不进去；如果卡扣朝内，合壳时无法回弹。

把顺序理清后，爆炸图上的零件编号、拆解间距和引线角度也就有了依据。编号顺序与装配顺序一致，是减少歧义最省事的做法。

干涉检查：爆炸图上看得见的和看不见的

爆炸图爆炸的是视觉，但零件之间的干涉是真实的。画图前至少确认三件事：相邻零件在装配路径上是否有扫掠干涉、螺丝刀或工装是否有操作空间、卡扣在扣合过程中是否有足够弹性变形量。常见翻车点是装饰件与功能件争空间，或电池仓与主板叠层后总高度超出外壳内腔。

爆炸图无法替代运动仿真或干涉检查软件的结果，但它能把干涉风险“可视化”给非技术决策者看。发现干涉后，在图上用云线或局部特写标出，比口头描述有效得多。

工艺约束：壁厚、拔模与拆解方向的对应关系

结构检查的最后一步，是确认每个零件能不能被现有工艺做出来。注塑件看壁厚是否均匀——壁厚突变处容易缩水，爆炸图上零件名称旁可顺手记下建议壁厚范围。业内常见的热塑性塑料件壁厚多在 1.0–3.5 mm 之间，具体取决于材料和零件尺寸，确认时以图纸和供应商 DFM 反馈为准。拔模方向要与拆解方向或开模方向一致，否则零件出模时拉伤。

CNC 件看装夹基准和刀具可达性。一个内部有深腔的铝件，爆炸图上标出加工面朝向，能帮工艺工程师判断是否需要翻面装夹。钣金件看折弯方向和展开干涉，爆炸图上标注折弯线，装配时不会装反。3D 打印件看支撑去除路径和层纹方向，承力方向与层间结合力弱的方向错开。不同工艺关注点不同，爆炸图上的标注重点也应随之调整。

把这些检查做完，爆炸图就不再是“把零件拉开摆好看”，而是一张能支撑装配评审、DFM 沟通和作品集叙事的产品结构爆炸图。画之前多花二十分钟，画完少改两天。

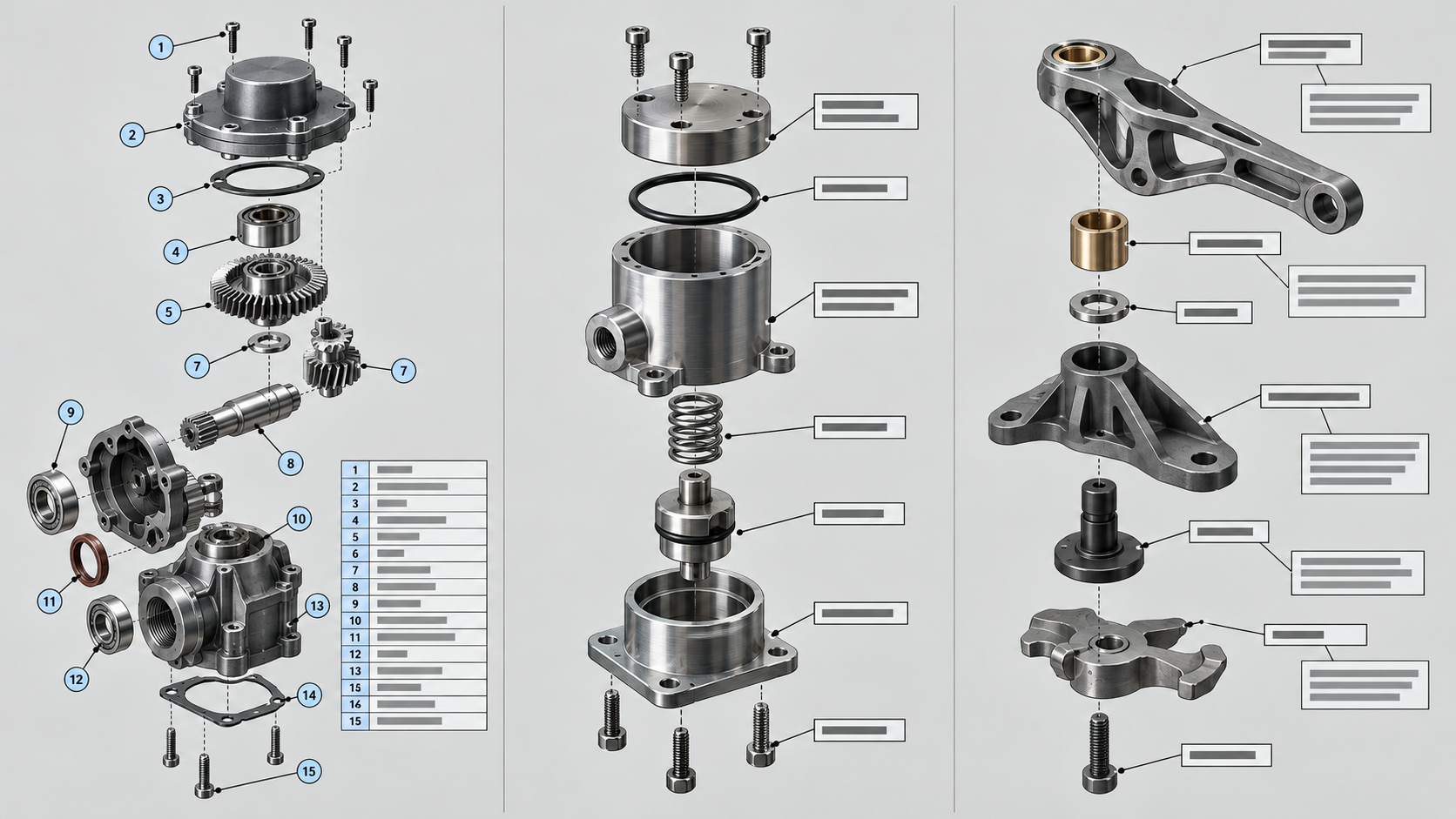

爆炸图标注的三种方式：序号、名称与注释怎么选

零件拆开了，线也拉出来了，观者却看不出哪个是哪个——问题多半不在图，在标注。产品结构爆炸图的标注没有唯一正确答案，但有一套稳定可用的选择逻辑：零件数量决定用不用编号，零件是否常见决定要不要加名称，结构是否直观决定要不要补注释。三种方式各有适用边界，混用反而是最常见的翻车原因。下面按零件从多到少、结构从复杂到简单的顺序摊开讲。

序号 + 名称：零件多、装配层级深的场景

零件超过十几个、还分上下壳体和内部模组时，直接在图上写名称会把画面挤满，引线互相打架。这时用带圈序号或方框序号，配一张图例表：序号对应零件名称，必要时加材质和数量。图面干净，观者按号索骥。

关键细节在编号顺序。编号要和装配顺序一致，从主体件或基准件开始，由内向外、由下到上依次编。这样观者顺着号读下去，拆解逻辑和装配逻辑是同一套，不会读着读着迷路。序号本身建议统一字号、统一圈型、统一引线角度——引线尽量从零件轮廓指向外侧空白区，避免穿过其他零件。

直接标名称：结构少且常见时最快

零件只有五六个，而且都是螺丝、卡扣、垫片这类一眼认得的结构，加编号反而多此一举。直接在零件旁用短引线写出名称，观者视线不用来回跳。这种方式的代价是画面留白被占用，零件一多就乱，所以它天然只适合简单结构。

排版上有个容易被忽略的点：名称文字统一放在引线末端的一侧，不要一会儿左一会儿右。字号也要有层级——零件名称用主字号，材质、数量用小一号字，视觉上先读名称再读属性，符合阅读顺序。

名称 + 注释：结构简单但不常见时补一层解释

有些零件数量不多，但形状或功能不常见，光写名称观者还是不懂它干什么。比如一个异形卡接件、一个非标缓冲结构，名称后面跟一句短注释：卡接方式、受力方向、装配朝向。注释控制在十个字以内，长了就变成小作文，没人读。

注释的另一个用途是标工艺信息——哪里是拔模方向、哪里需要公差控制。这类注释在项目提报里比在纯展示图里更有价值，因为它直接回应了“这个结构能不能做”的问题。至于哪些工艺信息值得标在爆炸图上，后文会单独展开。

标注必须和 BOM 对得上号

最后一条是硬要求，也是最常被跳过的一步：爆炸图上的编号、名称、数量，必须和 BOM 一一对应。图上标了 12 个零件，BOM 里只有 11 项，或者序号顺序和 BOM 顺序不一致，装配时就要靠人脑去配对——出错概率立刻上去。画完标注后，花五分钟把图例表和 BOM 逐行核一遍，省下的是后面返工的时间。

如果爆炸图后面要交给外部加工方看图备料，标注规范就更重要：零件名称最好带上工艺属性（如“铝合金 6061 支架”“ABS 上壳”），数量写在名称后括号里。图、表、BOM 三者一致，图纸才算真正可用。

手绘产品结构爆炸图：从大形体到细节的练习方法

手绘产品结构爆炸图不是软件渲染的替补，而是一项独立的结构理解训练。软件里零件可以随意拖拽，手绘时每一根拆解轴线、每一处遮挡关系都必须先在脑子里想清楚——想不清楚就画不出来。这种「被迫想清楚」正是手绘产品结构爆炸图的核心价值：它把「看起来对」和「装得上」之间的差距暴露在纸上。

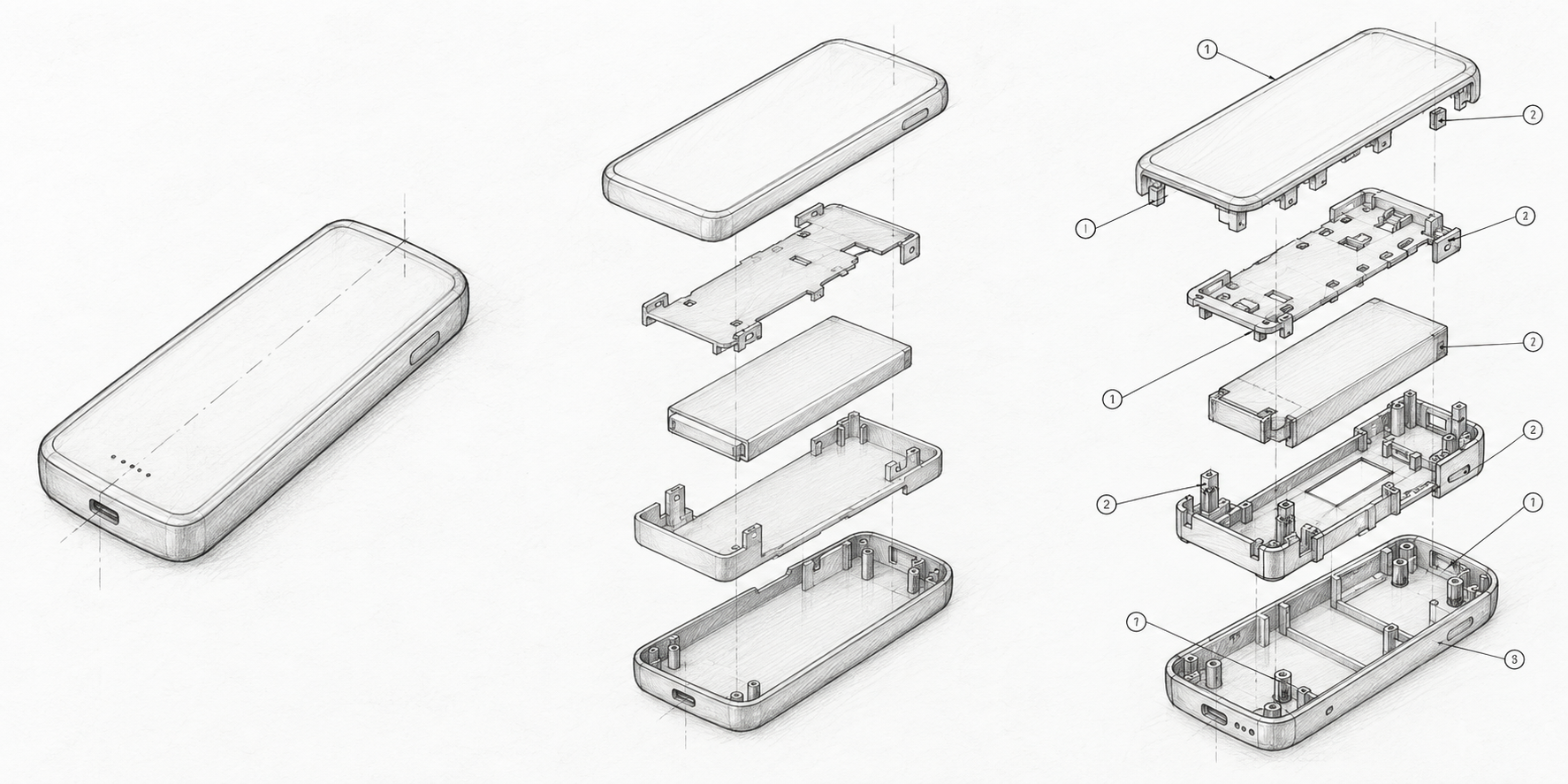

先画大形体与拆解轴线，再逐层加零件

起稿顺序建议分三步，不要一上来就抠细节。第一步用轻线勾出产品的主轮廓和拆解轴线：单轴装配就画一条贯穿的轴线，多轴拆解则先定各轴的起点和方向。轴线定了，零件的排列位置就定了，画面不会散。

第二步从最大的壳体或主体结构开始，沿轴线依次画出相邻零件，先只画外形块面，确认彼此间距是否均匀、遮挡关系是否合理。排列时注意画面和谐：零件大小不同，间距也要跟着调整，大件留大间距、小件收紧，视觉上才不空也不挤。

第三步才是补细节——卡扣的钩形、螺丝柱的壁厚、定位柱的高度、筋条的走向。这些结构恰恰是手绘最容易暴露问题的地方。画到卡扣时你会本能地问：扣合方向对不对？拆解轴线上能不能真的拔出来？如果画不出来，大概率是结构本身就有问题，而不是手法问题。

以 Sony 相机为案例：从简单形体到细节的绘制过程

拿一台 Sony 相机练手是个不错的选择：外形是规整的方体，内部结构层次分明，零件数量适中，既不过于简单也不至于劝退。起稿时先画机身外壳的大方块，沿水平轴线把前壳、中框、后壳依次排开，间距按机身厚度比例留。这一步只求比例和排列对，不求好看。

接着在壳体之间加入可见的内部零件：镜头卡口环、传感器组件、主板支架、电池仓隔板。每个零件先画成简化的块面，确认它们在轴线上的先后顺序与真实装配顺序一致。手绘到这里，你往往会发现某个零件的拆解方向被前面的壳体挡住了——这在实际装配中就是干涉，需要回到结构上调整。

最后补细节和标注：镜头卡口的螺纹简化成几道弧线，螺丝柱画出中心孔和壁厚，卡扣勾出弹性臂的形状。标注先用序号，等零件全部画完再统一编号，避免画到一半改号。整个过程用铅笔轻起稿、中性笔勾线、橡皮擦去辅助线即可，不需要复杂工具。

手绘练习为什么能提前发现装配问题

软件建模时，零件可以各自独立存在，靠装配约束凑在一起，视觉上很难察觉「这个零件根本装不进去」。手绘产品结构爆炸图要求你同时画出零件和它们之间的空间关系，一旦某处装不上，画面立刻出现遮挡矛盾或轴线冲突。这种矛盾在纸上比在屏幕上更刺眼，也更容易被改掉。

练习频率上，业内常见的做法是每周抽时间临摹或默画一件产品，从简单形体开始，逐步过渡到带卡扣、螺丝柱、密封圈的结构。掌握基础构图可能需要数周持续练习，要做到结构理解到位、下笔准确，往往需要数月的积累。具体进度因人而异，但「先画大形体、再抠细节」的顺序基本通用。

手绘练出来的结构直觉，最终会反哺到软件建模和产品结构爆炸图的正式制作中——你会更早地发现干涉、更清楚地知道拆解轴线该往哪个方向定，也更少在渲染阶段返工。

爆炸图在作品集与项目提报中的应用

作品集里的爆炸图不是效果图的补充，它的任务不同：效果图证明你会做造型，产品结构爆炸图证明你懂产品怎么装起来、为什么装得进去。评审和面试官翻作品集时，停留在一张爆炸图上的时间往往比渲染图更长——因为渲染图看的是审美，爆炸图看的是结构判断力。它让观者在没有三维模型、没有实物的情况下，理解零件的层次、装配关系和设计逻辑。多数工业设计作品集缺的不是渲染质量，而是这种「能被追问」的结构信息。

爆炸图在作品集里承担什么角色

一张结构清晰的爆炸图，能同时回答三个问题：这个产品由哪些主要零件构成、它们按什么顺序装配、关键配合靠什么结构实现。比起文字描述「采用模块化设计」，直接用爆炸图标出模块分界，读者一眼就懂。作品集篇幅有限，爆炸图要选信息密度最高的那张——通常是能体现你解决过具体结构难点的那张，比如卡扣的扣合方向、螺丝柱的受力路径、或者两个壳体之间的定位方式。泛泛地把所有零件都摊开，反而稀释了重点。

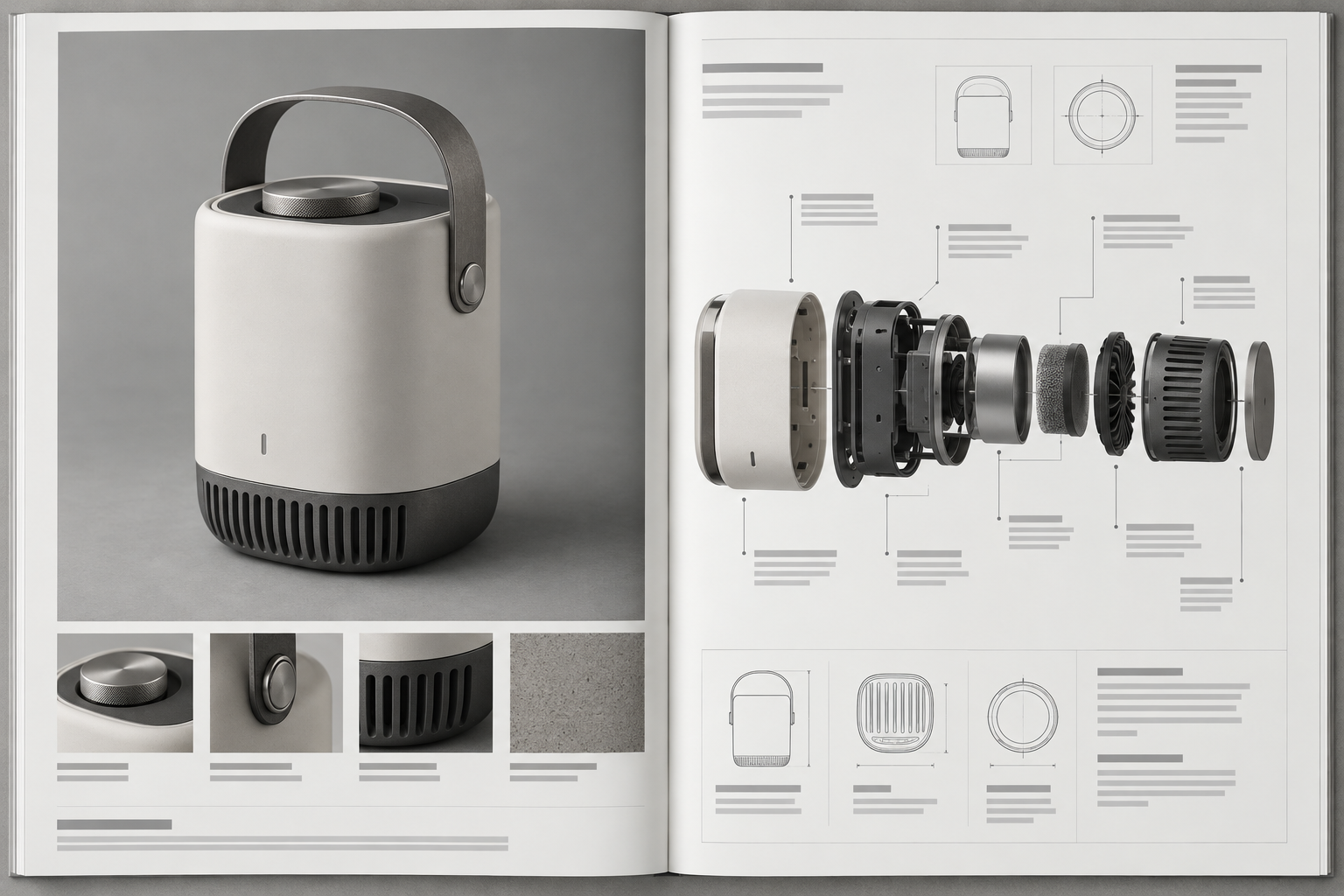

排版比例与位置建议

• 比例：一个项目页里，爆炸图通常占一到两页，和效果图大致 1:1 或 1:2。结构复杂的项目可以给足空间，但不必每页都放。
• 位置：放在效果图之后、细节图之前最顺——先给整体印象，再讲结构怎么实现，最后落到局部。不要放在第一页，读者还没有产品概念时看不懂拆解关系。
• 配合文字：爆炸图旁边配 2–3 句说明，点出「为什么这样设计」，而不是复述图上已有的零件名。比如标注「此处卡扣拆解方向与拔模方向一致，避免侧抽芯」，比写「卡扣连接」有价值得多。
• 视角一致：同一项目的爆炸图尽量保持同一拆解轴线和视角，翻页时读者不用重新建立空间感。

项目提报的场合稍有不同。面对非技术决策者，产品结构爆炸图的作用是降低理解门槛——他们未必看得懂剖视图，但能看懂零件被拉开、按顺序排好的画面。这时候少用工程术语，多用「这块怎么装上去」的直观表达；标注可以简化，甚至只保留主要模块名称。反过来，面对工程评审，标注要完整、装配顺序要经得起追问。同一张图，面向不同读者时的详略取舍，本身就是设计师的判断力体现。

一个常见的失误是把爆炸图当成「零件全家福」：把所有螺丝、垫片、线材都画进去，画面拥挤，主次不分。作品集和提报用的爆炸图应当做减法——只保留能说明结构逻辑的零件，标准件可以合并成一组。如果确实需要完整清单，那是 BOM 的职责，不是爆炸图的任务。同时，爆炸图要和最终模型一致：零件数量、拆解顺序对不上，评审时被当场问住，比不放爆炸图更减分。在把结构图用到提报前，先确认设计已经过制造可行性核对，不同工艺关注点差别很大，涉及具体加工判断时可参考CNC 加工能力或注塑能力页面了解工艺边界。

从爆炸图到可制造：结构设计师需要标注的DFM信息

前面几节讲的是产品结构爆炸图怎么画、怎么标。但一张只能说明“零件长什么样”的爆炸图，对结构设计师来说还不够。真正决定这张图能不能落地的，是它有没有为后面的加工、装配、模具留出可核对的信息。也就是说，爆炸图上除了零件名称和序号，还应该隐含或明示一部分 DFM 信息。

这里的关键判断是：爆炸图的拆解方向，往往会泄露一版设计对制造工艺的假设。如果拆解轴线纯粹是视觉上排得好看，而不是沿装配方向或拔模方向展开，观者很难判断零件能不能装、模具能不能开。结构设计师在标注时，至少要覆盖以下几类信息。

关键配合处：公差带写在爆炸图哪里

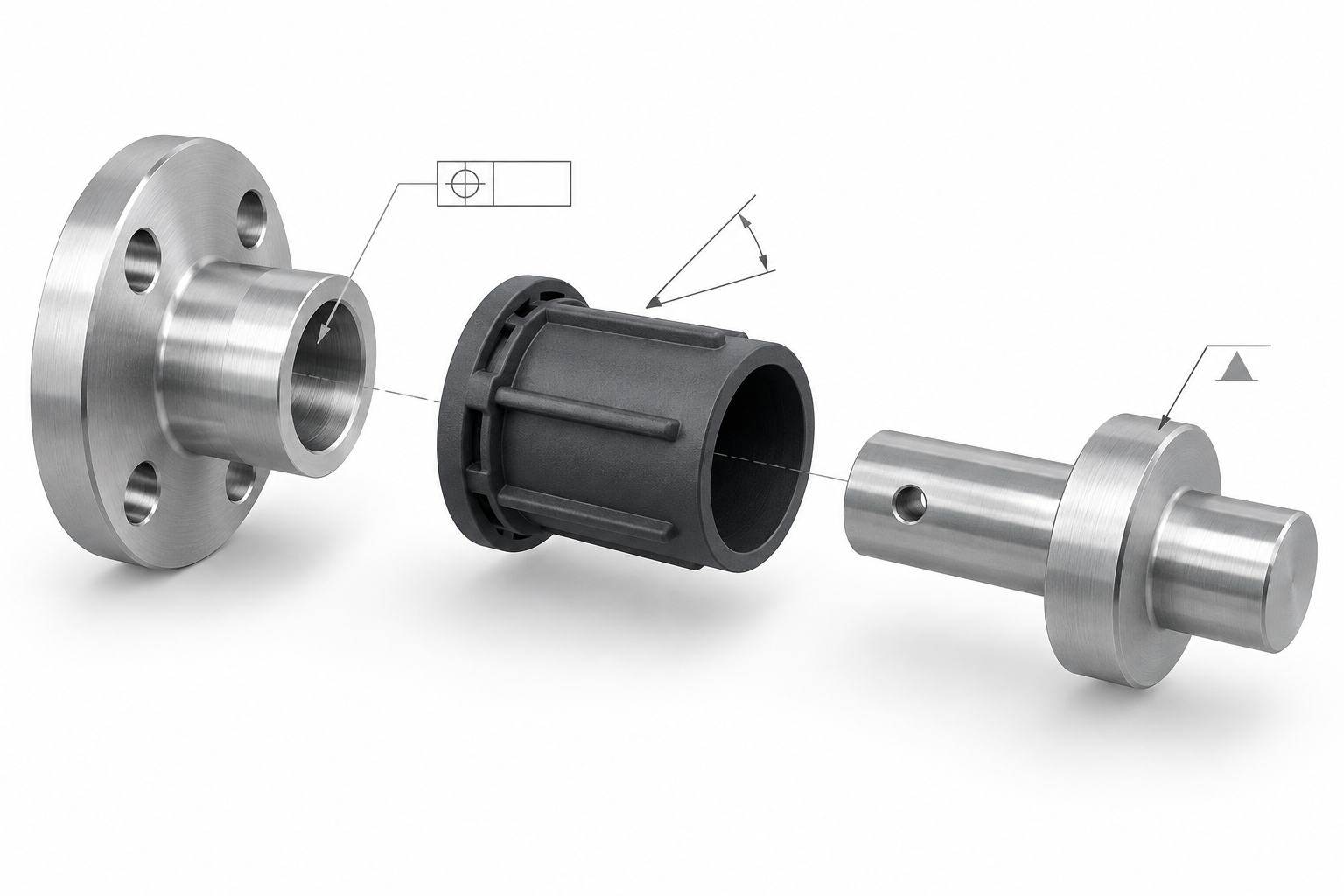

零件之间的配合关系，是爆炸图最应该暴露的信息。轴孔配合、卡扣扣合量、定位柱与定位孔的间隙，这些位置的尺寸链如果不在图上标，装配风险就会被一张“看起来排得很整齐”的爆炸图掩盖。业内常见的做法是：在爆炸图上只标关键配合处的公差带，比如定位柱直径用 H7/g6 这类配合代号，或者直接给 ±0.05 一类的数值，其余非关键尺寸交给 2D 工程图。具体标到哪一档，要看产品功能和装配方式，最终以图纸和加工方确认为准。

壁厚、拔模与折弯：不同工艺关注点不一样

同一张爆炸图，给注塑、CNC、钣金看，关注点并不相同。注塑件最怕壁厚突变和脱模方向不清，爆炸图上如果能标出主拔模方向，或者用剖面把壁厚均匀性带出来，模具评审会省很多来回。CNC 件更关心装夹基准，爆炸图上如果标了基准面或基准孔，加工方在编排工序时就有据可依。钣金件则要看折弯方向和展开逻辑，爆炸图里零件的朝向，最好和实际折弯方向一致，否则看图的人容易把折弯线理解反。

这些信息不必全挤在爆炸图上，但要保证读图的人能顺着爆炸图找到对应的基准和公差说明。如果爆炸图只标名称，后面做 DFM 评审时还要重新问一遍配合关系和基准，那这张图的价值就打了折扣。需要按具体工艺核对时，可以参考 CNC 加工能力 或 注塑能力 页面的说明，把爆炸图上的假设和实际工艺条件对齐，再决定哪些尺寸要收紧、哪些可以放开。

常见问题：产品结构爆炸图怎么画、怎么用

下面几个问题是画产品结构爆炸图时最常被追问的，答案按本文前面的类型、标注、手绘和 DFM 逻辑展开，具体数值请以图纸和实际工艺确认为准。
