承接机器人零件加工：从图纸到小批量的五轴DFM风控清单

承接机器人零件加工，先分清：通用DFM不等于五轴CNC零件专属评审

图纸下发两周后，第一批机械臂关节壳体回来了。三坐标报告上，法兰面平面度超差 0.06 mm，轴承位圆度飘了，装配时减速器压不进去。设计端仿真跑过、干涉检查也过了，问题不在设备，也不在程序写错——是没有人把这张图当成一件要上五轴、要装夹、要经历切削力和回弹的实体零件来审。

承接机器人零件加工，真正卡住的往往不是“能不能铣”，而是“能不能在图纸阶段就把加工落地风险识别出来”。机器人零件多为异形、薄壁、小批量、迭代快，结构上又常带深腔窄槽、过小内 R、倒扣和悬空特征。这类件一旦跳过前置评审直接上机，形变超差、装配干涉、批量报废就会接连出现。

注塑压铸的DFM逻辑，套不到机器人异形件上

通用 DFM 评审大多是为注塑、压铸这类量产工艺服务的：看拔模角、壁厚均匀性、缩水、分型面、顶针位置。它的目标是让一套模具跑几十万件不出问题。机器人零件加工的场景完全不同——单件或几十件、结构非标、材料从 7075 铝合金到 TC4 钛合金再到 PEEK 都可能出现，评审的重点自然要换。

五轴 CNC 零件专属的 DFM 评审，盯的是另一组问题：刀具能不能伸进去、刀柄会不会撞到夹具、薄壁夹紧后松开会不会回弹、多重公差叠加后良率还剩多少、阳极氧化膜厚要不要在加工阶段预留补偿。这些在注塑 DFM 清单里根本不会出现。把两套逻辑混用，评审表填得再满，也挡不住上机后的翻车。

下面按现场故障的发生顺序，把承接机器人零件加工时最该前置排查的几类风险拆开讲：结构可加工性、薄壁形变、公差与基准、材料与后处理链路，以及从样机迭代走向小批量时的可迁移性。每一类都先看现象，再给评审动作，最后说清不做的后果。

机器人异形零件加工：五轴DFM评审重点排查的几类现场风险

承接机器人零件加工，真正的分水岭不在机床行程表上，而在评审桌边。机械臂关节、腕部转接件、末端执行器基座这类零件，外形复杂、壁厚不均、装配链长，设计端仿真通过并不等于上机能稳定做出来。图纸下发后，常见的现场信号是：首件形变超差、装配干涉、第二批量报废率突然抬头。这些问题的共同来源，是缺少一轮针对五轴工艺的前置DFM评审。

以下按五条风险线展开，每条都按同一节奏走：先描述现场现象，再给评审动作，最后说明不处理会在车间里付出什么代价。这五条不是并列的清单项，而是从结构、形变、公差、材料后处理到批量迁移逐层收窄的排查路径。

五类高频风险，按暴露顺序排列

• 结构可加工性：深腔窄槽、过小内R、倒扣特征、薄壁悬空，即使五轴也可能刀具干涉或存在切削盲区。
• 薄壁形变：装夹时夹紧合格，松开就超差，回弹吃掉公差带。
• 公差与基准：孔位、轴承位、法兰面之间多重公差叠加，良率被无声消耗。
• 材料与后处理链路：阳极氧化、钝化带来膜厚变化，加工阶段不预留补偿，装配时才发现拧不进去。
• 样机到小批量的迁移：样机靠老师傅手动调机，换一批生产品质就波动。

机器人异形零件加工的风险密度，往往在第一类上就先暴露。深腔长径比一旦超过刀具的稳定伸出范围，让刀和振纹几乎是必然结果；过小的内R会逼着现场用小直径刀清角，效率低、刀具寿命短，表面粗糙度也压不住。倒扣特征能否靠摆角一次装夹完成，还是必须拆分件、改工艺搭台，这些判断如果放在图纸阶段做，成本只是改几条线；放到上机之后做，代价就是重新开粗、重新找正。

薄壁件的回弹和公差基准的叠加，通常不会在首件上同时爆发，而是随着批次推进逐步显形。前者受装夹受力点、仿形支撑、粗精加工是否分开、去应力是否到位共同影响；后者取决于基准是否统一、是否采用链式标注、功能公差与外观公差有没有区分开。两类问题都指向同一个动作：评审时把检测基准和装夹基准一起定下来，而不是等到质检台上再回头吵。

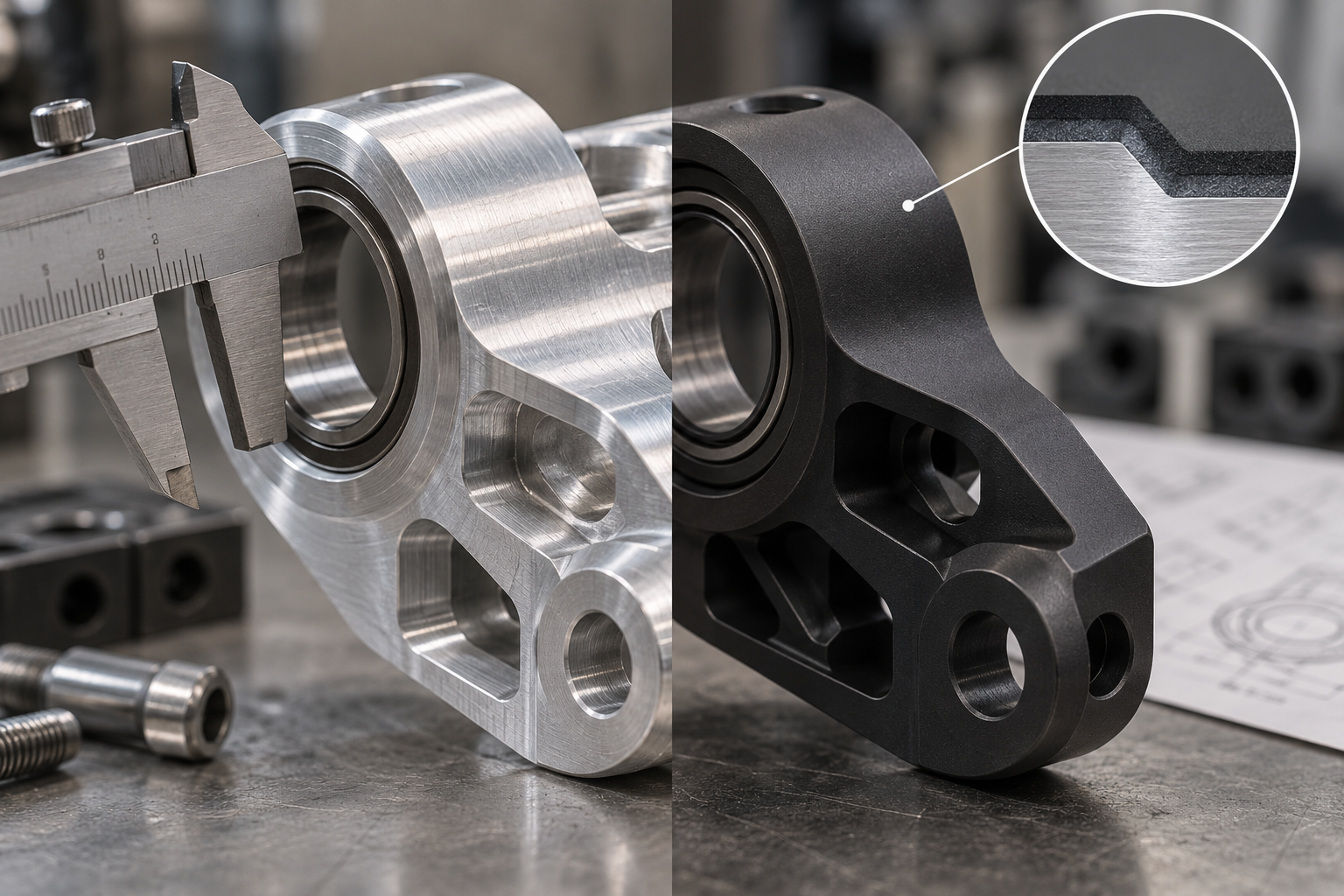

材料与后处理这条线，最容易被当成两张独立的表来处理。7075铝合金、TC4钛合金、PEEK和不锈钢的切削特性差异很大，切屑形态、导热、让刀趋势都不同；而阳极氧化、钝化的膜厚变化又会把已经测合格的尺寸推到公差带边缘。把材料选择、后处理顺序和尺寸补偿串成一条链来评审，才能避免“CNC测量合格、表面处理后装配失效”的典型错位。至于样机到小批量的迁移，验收标准不该只是这一批零件合格，而应看工装、程序、质检规则能不能被复现。

结构可加工性：识别刀具干涉与切削盲区

承接机器人零件加工，第一道坎往往不在公差栏，而在几何本身。机械臂关节座、末端执行器夹爪、谐波减速器壳体这类件，外形大多为减轻重量而生：深腔窄槽、过小内R、倒扣特征、薄壁悬空。这些形状在仿真里轻量好看，落到五轴工作台上却可能根本伸不进刀。设备是否有五轴摆头，不代表零件能一次装夹做完——这是承接方最该在报价前说清楚的事。

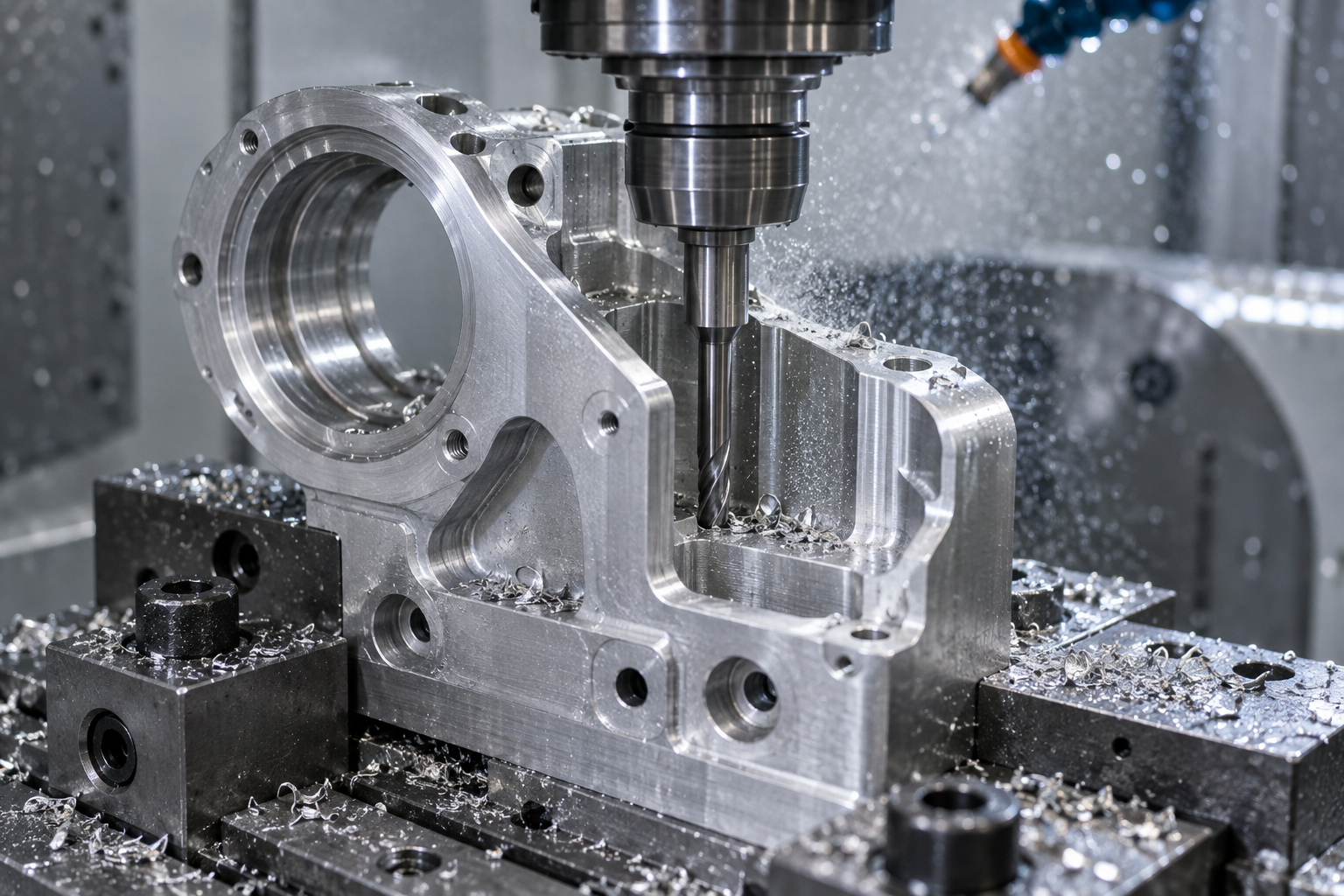

评审第一步是长径比核算。深的型腔或窄槽，刀具能伸进去的深度受刀杆刚性和刀柄让位限制；业内常见经验是悬伸超过刀径 4–5 倍后，让刀、振纹、崩刃的概率显著上升，具体阈值取决于材料和刀具，需按零件实测确认。图纸标一个槽宽 6mm、深 40mm，前道工序还能勉强加工，后道精修时刀具已经颤了。

接着是最小内R与刀柄让位匹配。内R标注0.5mm，但能加工到该圆角的球刀柄径已接近槽宽，刀具本身会碰到相邻侧壁。评审动作是把内R放大到与可用刀具半径匹配的量级，或在非配合面保留工艺R角。倒扣特征要判断：用五轴摆角能否一次装夹完成，还是必须拆分件、改工艺搭台、或调整装夹方向。强行加工的结果通常是让刀、过切、表面振纹，甚至刀具崩刃报废整批毛坯。

切削盲区还常出现在非回转体件的背面和凹窝。设计者按功能布置孔位，加工者却要考虑刀轴进入角度与排屑路径。评审时列出需要摆角或翻面的特征清单，与设计方确认哪些面允许留工艺凸台、哪些孔可以放到后道工序。承接机器人零件加工时，把这类结构性风险在图纸阶段定下工艺方案，比试切后再返工便宜得多。

薄壁形变风险评估：预判装夹与切削带来的回弹

承接机器人零件加工时，最让人难堪的一类故障不在机床上。三坐标打件，尺寸全合格；松开夹具，零件自己回弹，同轴度、平面度当场超差。机器人臂体、关节法兰、电机座、谐波减速器外壳，多数属于薄壁悬空或一侧开口结构，刚性天生不足，夹紧力一撤，切削应力就释放出来。这类问题不是靠操作工“手轻一点”能解决的，必须在图纸阶段做薄壁形变风险评估。

先判刚性：哪里薄、哪里悬空、哪里会被夹紧力压垮

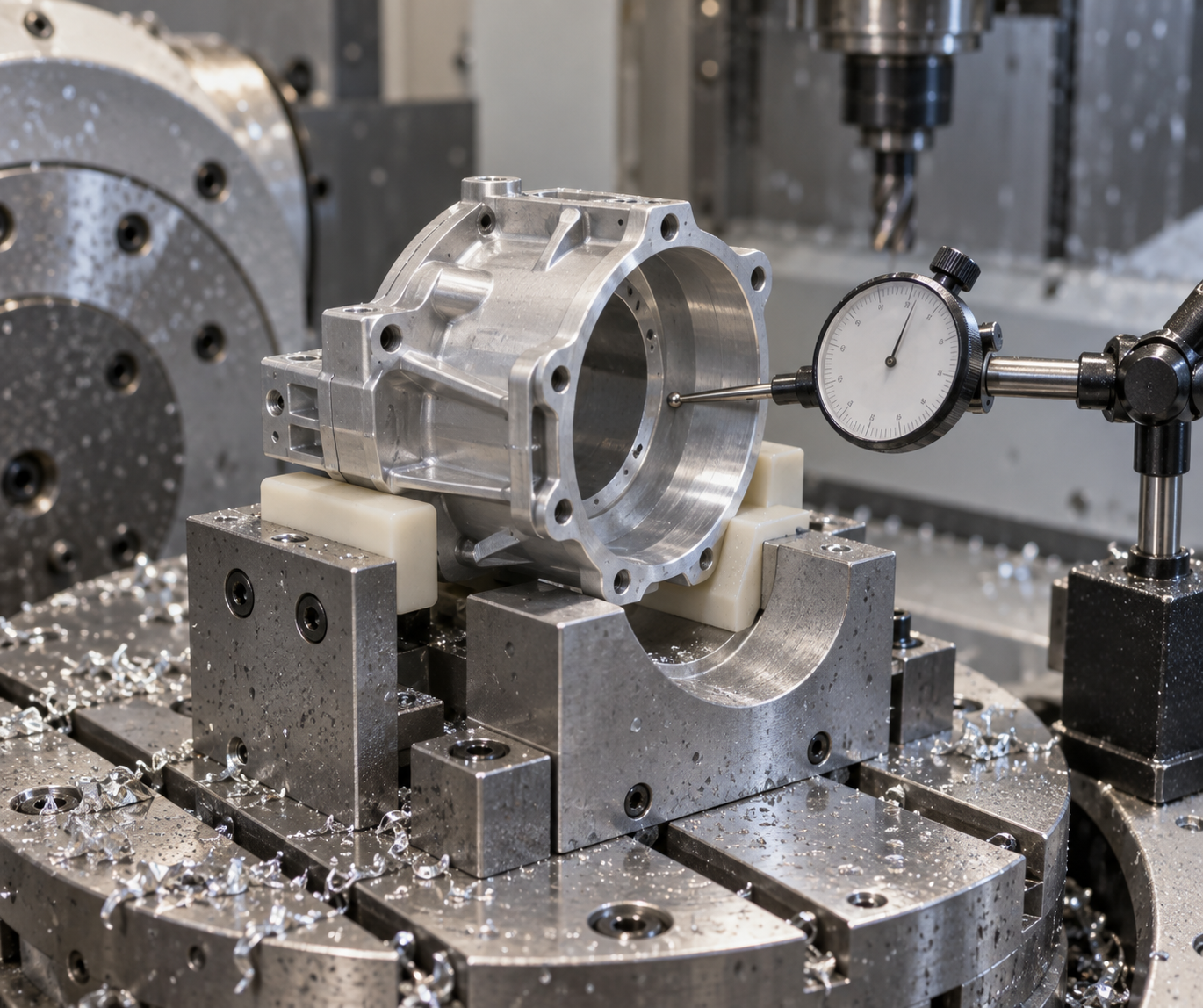

评审第一步是给零件画一张“刚性地图”。壁厚低于刀具直径的数倍、单边悬空、开口腔体一侧无支撑，都是形变高发区。机器人零件常见 2–4 mm 铝合金壁，业内一般把壁厚与刀具直径之比控制在 3:1 以上比较稳，具体要看零件几何和材料，别照搬。评审动作是标注出夹紧受力点：虎钳、三爪、压板落在哪几个面，会不会把薄壁顶凹。若只能夹在薄壁上，就要改用仿形支撑、软爪、真空吸盘或蜡/低熔点合金填充，把力分散到面上，而不是集中到几个点。

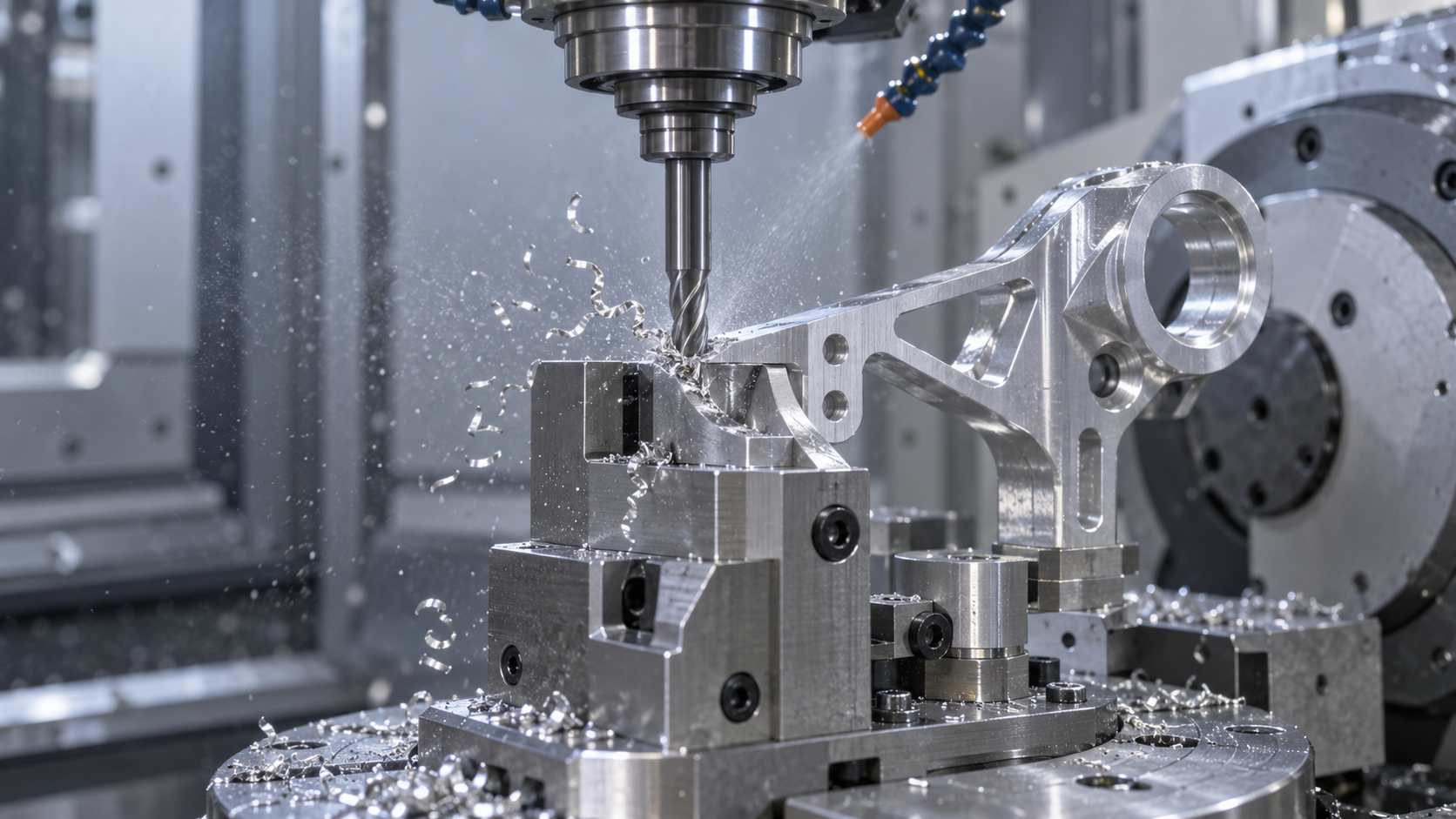

仿形支撑不是随便垫块料。支撑面要与零件型面贴合，接触面积够大，最好在切削区域正下方留支撑，让刀具往下压时有反力。悬空薄壁下方加可调顶丝或石膏背衬，也能显著压低振纹和让刀。

粗精分开：留量、去应力、再精修

薄壁件不要一次走完。粗加工留 0.5–1.5 mm 余量，让切削应力和热集中先释放；中间安排去应力，铝合金可用自然时效或低温退火，钛合金、不锈钢按材料规范处理。然后精加工小切深、大切宽、高转速，把切削力降下来，减少回弹。走刀顺序也有讲究：先加工刚性好的区域，最后收薄壁；对称走刀比单向走刀更利于应力平衡。切深、每齿进给这些参数，建议在评审时和承接方确认，别在图纸上写死。

用中间测量盯住变形趋势，而不是等终检

等零件下线再检，超差就只能返工或报废。薄壁件应设中间测量节点：粗加工后、去应力后、精加工后各测一次关键尺寸和平面度，记录变形方向与量值。若发现回弹趋势稳定，可在后续工序做反向补偿；若每次都不一样，说明装夹或应力状态没控住，要回去改工装或改工艺路线。这类中间测量点，是承接机器人零件加工时最容易被省掉、也最不该省的一环。

公差与基准梳理：避免多重公差叠加吃掉良率

机器人零件很少是单件孤岛。一个关节座往往同时连接减速器、伺服法兰、轴承位和外壳，孔位、台阶面、止口之间形成一条长长的装配链。承接机器人零件加工时，最隐蔽的一类问题就藏在这条链里：每个尺寸单看都在图纸公差带内，装到一起却过盈或间隙超差。原因不是加工精度不够，而是公差叠加——多个尺寸链首尾相接，误差逐级累积，末端就把良率吃掉了。

基准统一：先定装配基准，再谈尺寸

DFM评审里第一件事是问：这个零件的装配基准面在哪？如果图纸用A面做设计基准、B面做检测基准、C面做装夹基准，三者不重合，加工时每次换基准都会引入新的定位误差。合理做法是把功能装配面作为主基准，让设计基准、加工基准、检测基准尽量统一。承接方在评审时应把这条对齐关系标出来，而不是直接照图开工。

链式标注与多重公差叠加的识别

孔位到孔位、孔位到边、边到止口连环标注，是机器人异形件图纸的常见写法。串起来的尺寸链每一环都带公差，累积到末端可能把原本±0.05mm的需求压成实际±0.15mm的窗口。评审动作是把链式标注改成从同一基准出发的坐标标注，或者对末端功能尺寸单独收紧、对中间过渡尺寸适当放宽。区分功能公差与外观公差同样重要：轴承配合面、法兰贴合面属于功能面，粗糙度和尺寸都要守住；非装配面的圆角、倒角、装饰纹路没必要按功能公差卡。

检具与检测基准：别让CNC测量合格后装配失效

承接机器人零件加工时还要把检测方式一起定下来。CMM测的是加工基准，装配用的是功能基准，两者不一致，就会出现“三坐标报告合格、上车装配装不进”的尴尬。评审阶段应明确用哪种检具、以哪个基准检测、哪些尺寸做首件全检、哪些做抽检。对于表面处理后才装配的零件，检测还要考虑膜厚带来的尺寸变化，必要时在加工阶段预留补偿量，把检测基准和装配基准对齐。

公差与基准梳理不是把公差表重抄一遍，而是把装配链上的每一环问清楚：谁和谁配合、误差往哪传、哪一环可以松、哪一环必须紧。承接方在图纸评审阶段把这条链理顺，后面的加工和装配才会稳。CNC 加工能力页面列出了可覆盖的工艺范围，具体公差与基准的取舍仍需按零件图纸逐件确认。

材料与后处理链路评估：提前预留尺寸补偿

切削特性差异如何影响尺寸补偿判断

阳极氧化与钝化的膜厚补偿怎么留

向承接方确认补偿量的核算方式

从样机迭代到小批量：承接机器人零件加工的可迁移性

机器人项目很少一上来就下量产单。常见节奏是：第一台样机由结构工程师盯着做出来，第二台改了几处，第三台要装进整机联调，然后才谈小批量。问题往往出在中间这一步——样机能装，换一批做出来的零件装不上。

承接机器人零件加工时，这条“样机可行但换批波动”的沟壑，比单件精度更能说明一家供应商的工艺成熟度。样机阶段靠老师傅手动调机、边做边修，可以压出合格件；一旦进入小批量，机床、刀具、装夹、程序只要有一处没固化，尺寸就会漂。

样机靠手动调机，换一批就品质波动的根源

手动调机本身不是问题，问题是调机结果没有被记录成可复现的工艺参数。样机阶段为了赶时间，操作员可能临时垫一片铜皮、临时改一段进给、临时换一把更细的刀。这些动作如果只留在机台边，第二台就换人、换机、换料，波动随即出现。

典型表现是：首件合格，第三件开始孔位偏、平面度变差，或者同一批零件里有的过盈、有的松动。追问下去，往往不是设备精度不够，而是装夹位置、切削参数、刀具寿命没有形成固化的工艺文件。

承接方要做的模块化：工装、程序、质检标准

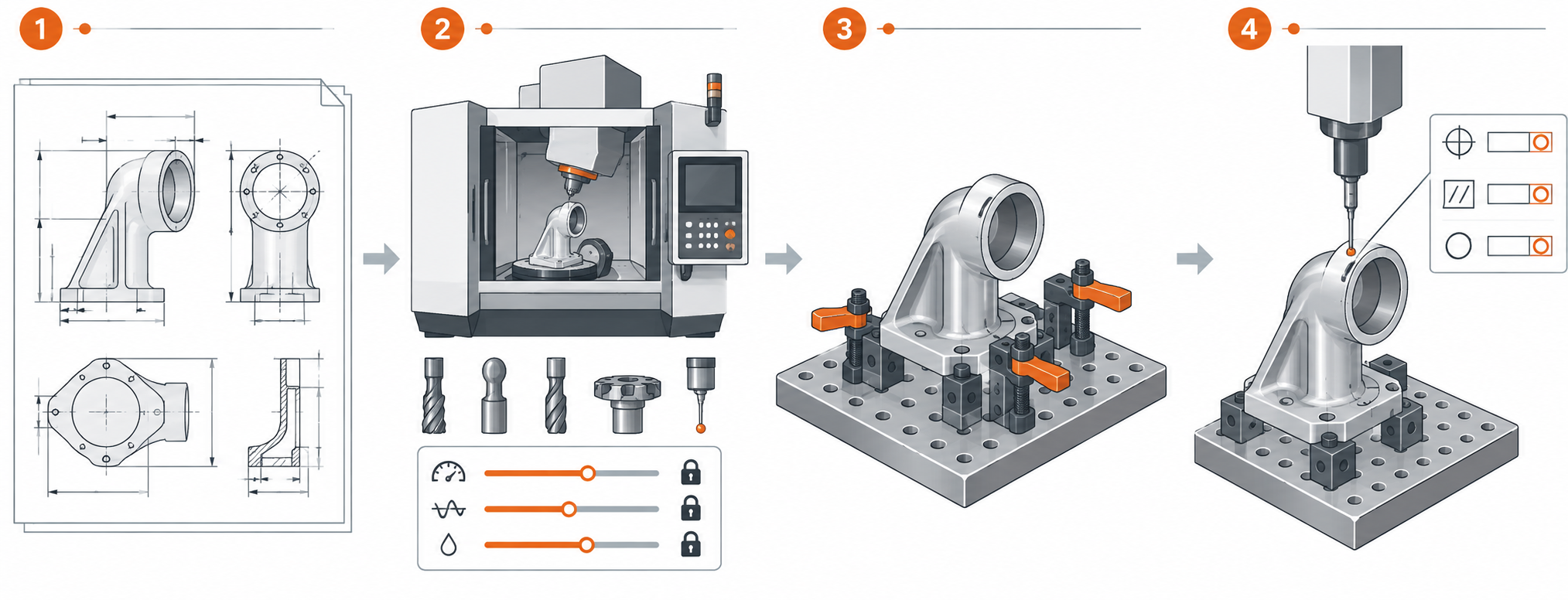

把样机经验转成小批量能力，评审动作集中在三件事上。

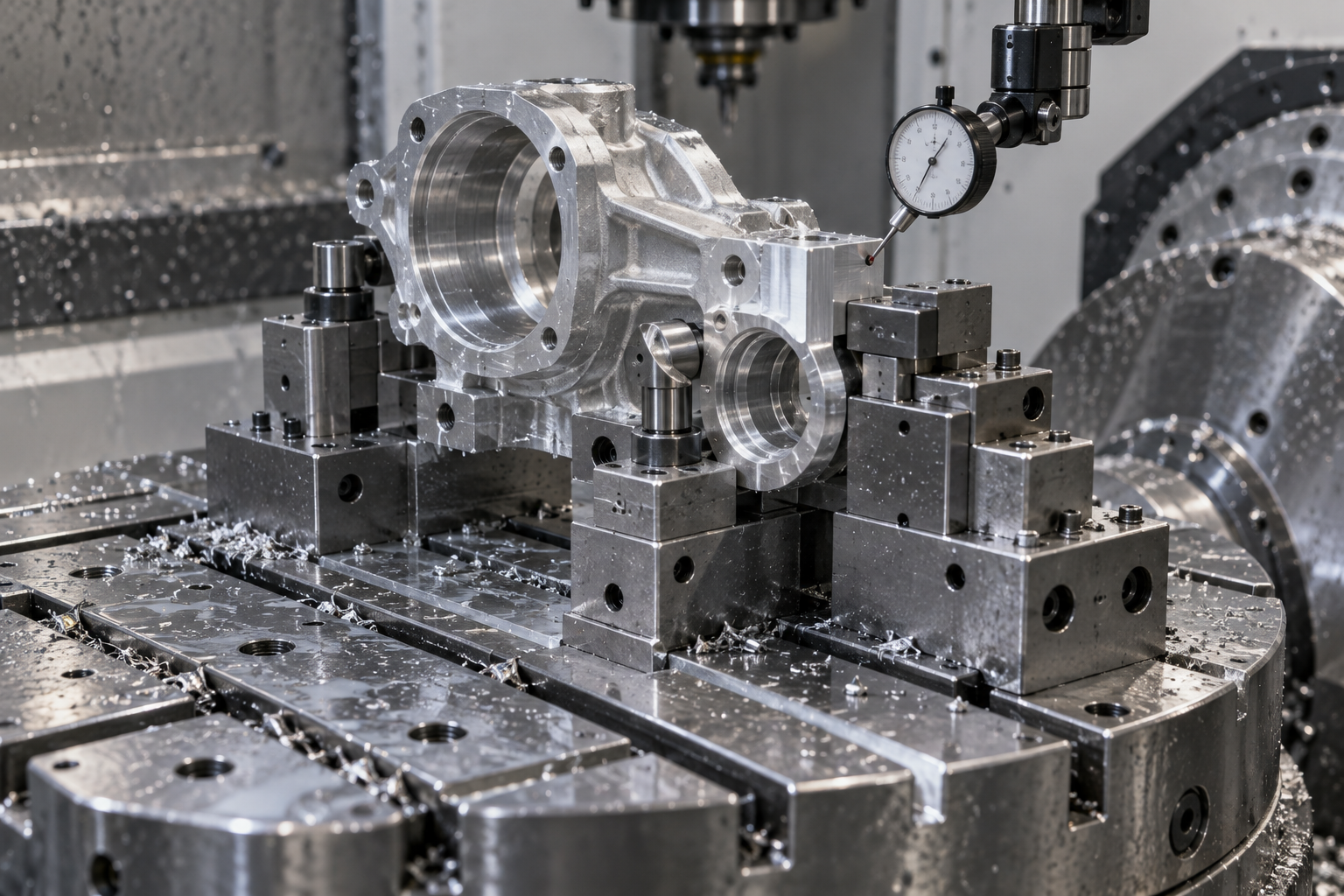

工装模块化。异形件尽量收敛到通用底板加专用定位块的组合，定位面、夹紧点、支撑位置在设计阶段就固定，避免每批重新找正。薄壁或悬空特征对应的仿形支撑，也应做成可复用的支撑件，而不是每次现场垫。

程序固化。粗精加工分开、走刀顺序、切削参数、刀具编号写进工艺文件。同一零件换机台加工时，程序能直接调用，不依赖某位操作员的个人习惯。

质检标准模块化。明确首件检、过程抽检、末件检的频次与项目，规定基准面和检测方式。关键尺寸用检具或三坐标定量，而不是“看着差不多”。这样批量里的尺寸趋势才有据可查。

打样、多轮迭代到中小批量的全场景覆盖

承接机器人零件加工，最好由同一家覆盖打样、多轮迭代和中小批量。理由很直接：第一版样机的装夹方案、刀具清单、检测基准，可以直接延续到第二版、第三版，改动有据可依。若每次换代工厂，工艺经验从零重建，迭代成本会重复支付。

多轮迭代阶段，评审重点是把改动的边界说清楚——哪一处结构变了、哪一处公差收紧了、哪一处材料换了。这些变化会连带影响装夹、程序和检测。承接方如果能在每次改图后做一次轻量的工艺复核，小批量上线时的波动通常会小很多。

进入中小批量前，建议确认几件事：工艺文件是否可复现、关键尺寸的检具是否到位、首件与过程抽检规则是否写明、刀具寿命和换刀节点是否纳入排产。行业里常见的做法是用约1–2个工作日把工艺固化清单过一遍，具体时间取决于零件复杂度，可向承接方确认。

可迁移性说白了就是一句话：第一件怎么合格的，第二十件还能不能按同样的方式合格。能把这句话回答清楚的承接方，才适合从样机一路跟到小批量。需要评估自己零件的批量可迁移性，可以把图纸和数量发过来做一轮工艺复核；相关加工能力可先看CNC 加工能力。

前置评审的现实价值：1–2个工作日评审，规避数周返工
