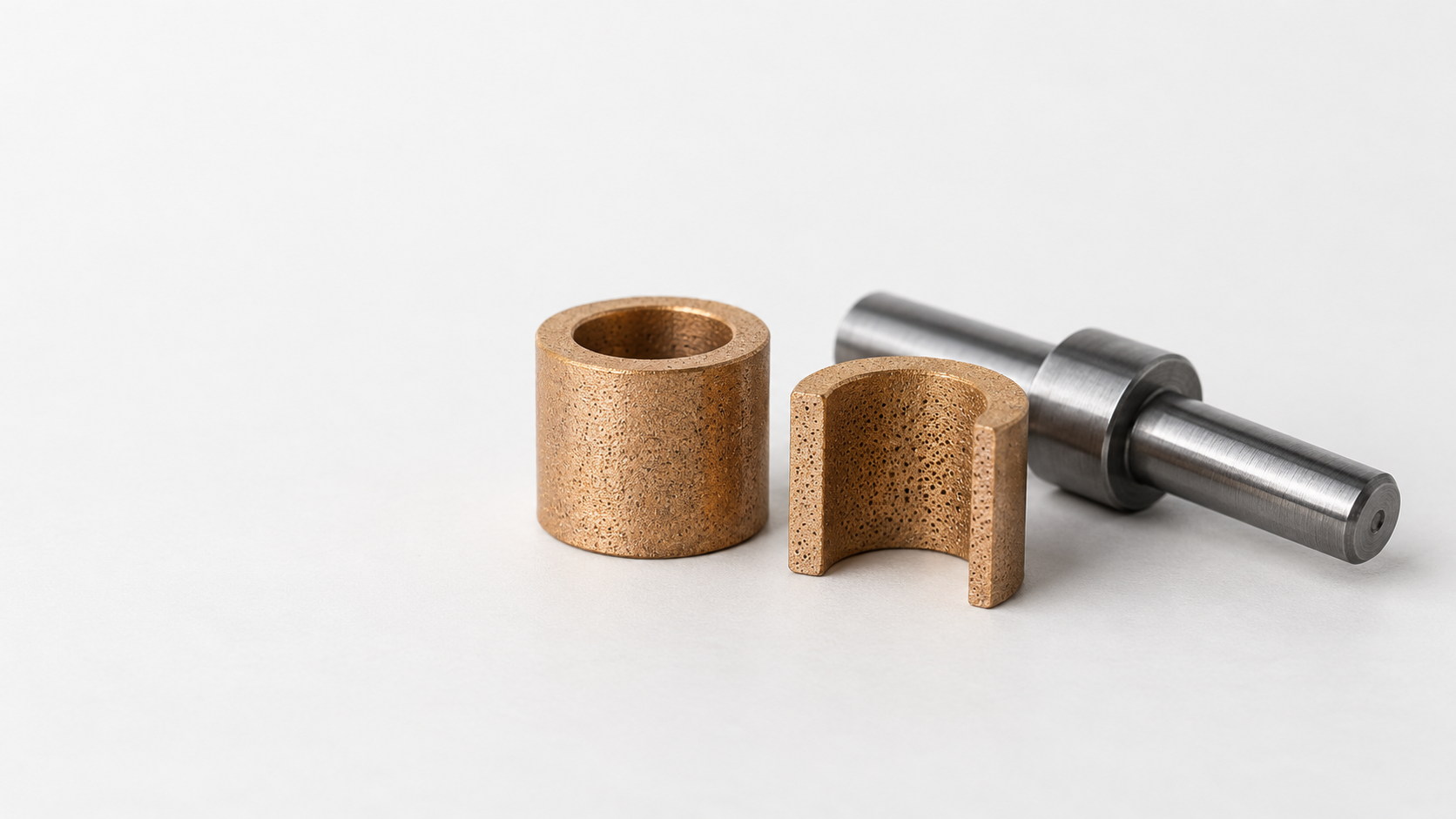

Comment choisir un palier fritté imprégné d’huile pour petit moteur ? Des matériaux à la stabilité dimensionnelle, en passant par la porosité

Pourquoi un mauvais choix peut-il survenir avec un palier fritté imprégné d’huile pour petit moteur ?

Un conflit fréquent dans les projets est le suivant : les contrôles des diamètres intérieur et extérieur du palier sont conformes, mais après assemblage dans le moteur, une résistance excessive au démarrage, une hausse du bruit de fonctionnement ou une forte variation de la durée de vie apparaît. Le problème ne provient pas nécessairement d’une seule dimension et ne peut pas non plus être simplement attribué à une « mauvaise nuance de matériau ». Un palier fritté imprégné d’huile pour petit moteur n’est pas une pièce définitivement sans entretien une fois montée ; ses performances dépendent du système de matériaux, de la porosité interconnectée, du procédé d’imprégnation d’huile, du jeu entre l’arbre et le palier, ainsi que de la stabilité dimensionnelle après frittage.

Le fonctionnement d’un palier imprégné d’huile résulte de l’action conjointe de plusieurs variables. Pour un même petit moteur, les exigences en matière de capacité de charge, de frottement, de couple de démarrage et de capacité de rétention de l’huile de lubrification diffèrent entre un ventilateur rapide à faible niveau sonore, un mécanisme d’actionnement lent fortement chargé et un équipement fonctionnant par intermittence à haute température. Les matériaux à base de cuivre peuvent être à privilégier pour évaluer la résistance à la corrosion et les exigences acoustiques ; les systèmes à base de fer ou cuivre-fer peuvent nécessiter une vérification approfondie de la rigidité, de la capacité de charge et du comportement aux chocs. Toutefois, la désignation du matériau ne peut pas se substituer à la validation sur échantillons.

La structure des pores n’est pas non plus meilleure simplement parce qu’elle est plus abondante. La porosité interconnectée peut stocker l’huile de lubrification et fournir, en fonctionnement, les conditions nécessaires à sa réalimentation à l’interface arbre-paliers ; toutefois, une recherche excessive de porosité peut réduire la résistance à la compression, la résistance à l’usure ou la capacité à maintenir les dimensions. Un retrait de frittage irrégulier, un calibrage insuffisant, un ébavurage excessif du diamètre intérieur ainsi que la déformation après emmanchement dans le logement peuvent également modifier le jeu réel et le bruit de fonctionnement. La suite examine donc successivement les matériaux, la porosité, le système d’imprégnation d’huile et le contrôle dimensionnel, en reliant chaque décision aux données et aux méthodes de contrôle que le fournisseur doit fournir.

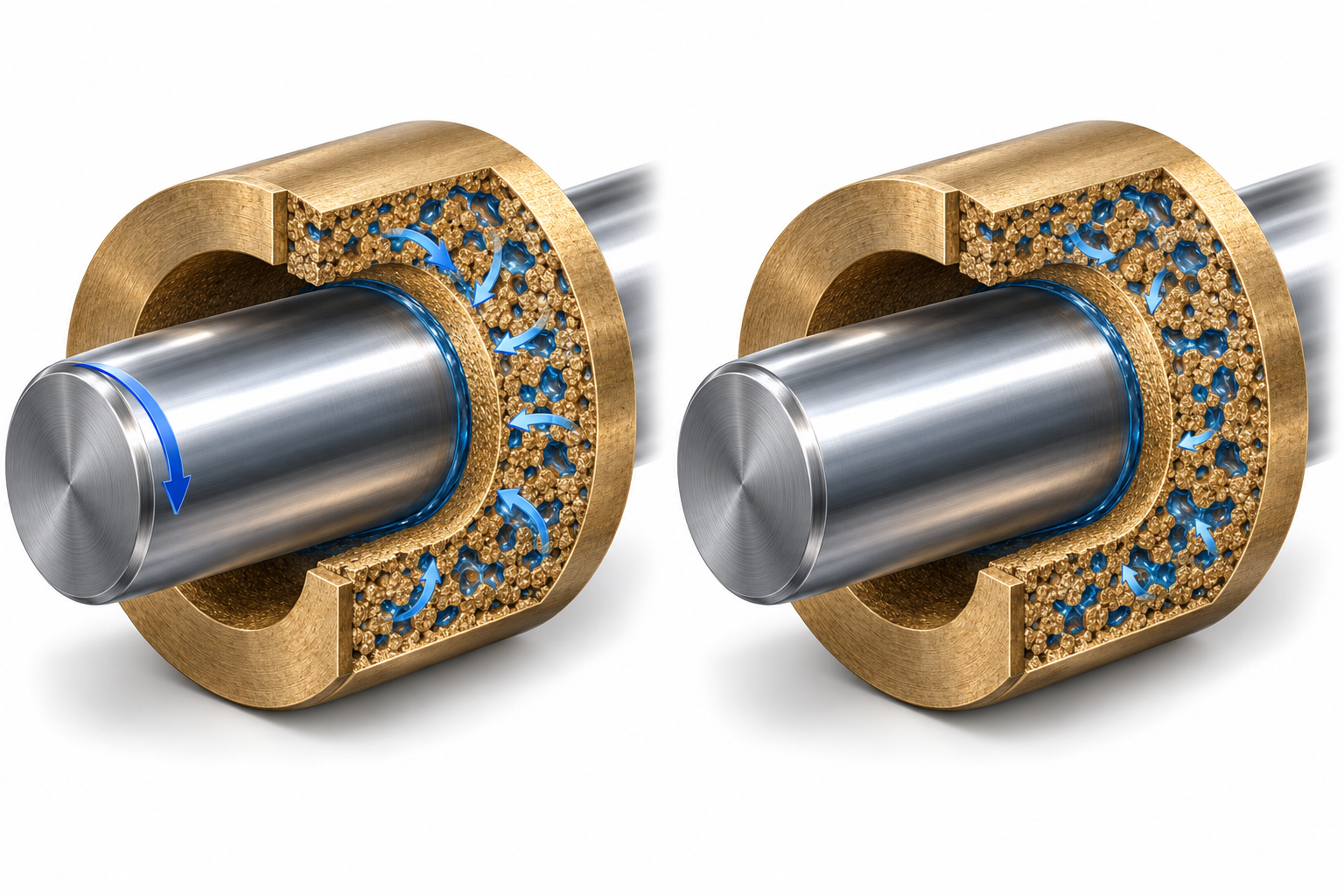

Principe de fonctionnement des paliers imprégnés d’huile pour petits moteurs : comment les pores stockent et distribuent l’huile

Un palier fritté imprégné d’huile n’est pas une pièce que l’on monte pour ne plus jamais s’en occuper. Ses performances dépendent de la porosité interconnectée formée lors du compactage et du frittage, de l’huile de lubrification imprégnée, du jeu entre l’arbre et le palier, ainsi que de la vitesse de rotation, de la température et de la charge réelles. La conformité dimensionnelle indique seulement que les conditions géométriques sont respectées ; elle ne permet pas à elle seule de prouver que le couple de démarrage, le bruit ou la durée de vie répondent aux exigences du moteur.

En fonctionnement : la porosité interconnectée alimente l’interface de glissement en huile

Lors de la fabrication, la poudre métallique est d’abord compactée dans un moule rigide, puis soumise à un frittage contrôlé à une température inférieure au point de fusion de la matrice. Les particules ne se densifient pas complètement, ce qui crée des micropores interconnectés. Après imprégnation d’huile, ces pores servent de réservoirs au lubrifiant. Lorsque le moteur fonctionne, l’arbre et le palier se déplacent l’un par rapport à l’autre ; la température, la pression et les effets capillaires à l’interface peuvent favoriser la migration d’une partie de l’huile vers la surface de glissement, réduisant ainsi le contact direct entre les métaux.

Ici, l’« alimentation en huile » ne signifie pas qu’un film d’huile complet et stable se forme dans toutes les conditions de fonctionnement. L’interconnexion des pores, la distribution des diamètres de pores, la viscosité de l’huile, l’état de surface de l’arbre et le jeu d’ajustement modifient tous la vitesse de migration de l’huile. Les petits moteurs rapides peuvent être particulièrement sensibles à la capacité de réalimentation en huile au démarrage et en fonctionnement continu ; les mécanismes lents ou fortement chargés doivent quant à eux éviter qu’une porosité excessive ne réduise la capacité de charge et la stabilité dimensionnelle.

À l’arrêt : l’huile peut retourner dans les pores, mais cela ne permet pas de garantir l’absence d’entretien

Après l’arrêt, la température du palier et la pression à l’interface diminuent progressivement, et une partie de l’huile de lubrification peut retourner dans les pores sous l’effet de la capillarité et des variations de température. Ce cycle d’« alimentation en huile pendant le fonctionnement, puis réabsorption à l’arrêt » contribue à prolonger la durée d’utilisation des systèmes imprégnés d’huile, mais les résultats réels restent influencés par la volatilité et la stabilité à l’oxydation de l’huile, le cycle de fonctionnement, la température ambiante et les contaminants. Le fournisseur doit donc préciser la définition et la méthode d’essai de la porosité, des pores ouverts ou interconnectés et de la teneur en huile, et fournir des données de validation à l’état imprégné, plutôt que d’indiquer uniquement un nom de matériau.

Comment choisir le matériau : compromis d’utilisation des paliers imprégnés d’huile à base de cuivre, de fer et de cuivre-fer

Le choix d’un palier fritté imprégné d’huile pour petit moteur électrique ne peut pas se faire uniquement sur la base du nom du matériau. Il faut d’abord déterminer les vitesses maximale et courante, les charges radiale et axiale, la fréquence des démarrages, le fonctionnement continu ou intermittent, la température ambiante, l’exposition à l’humidité ou à la corrosion et les objectifs acoustiques, puis confirmer le système de matériaux en fonction du matériau de l’arbre, de l’état de surface de l’arbre, du jeu d’ajustement et de l’huile de lubrification. Même pour des petits moteurs électriques, le choix des matériaux peut être totalement différent entre un ventilateur rapide à faible bruit et un actionneur lent fortement chargé.

Paliers imprégnés d’huile à base de cuivre : évaluer en priorité le bruit, la vitesse et l’adaptation à l’environnement

Les systèmes à base de cuivre peuvent généralement être évalués en priorité pour les solutions destinées aux petits moteurs rapides, sensibles au bruit de fonctionnement ou exposées à des risques d’humidité et de corrosion. Le fait qu’ils soient plus silencieux dépend néanmoins de la structure des pores, de l’état de surface de l’arbre, du jeu, de la viscosité de l’huile et de la coaxialité lors de l’assemblage ; il ne faut pas assimiler directement « base cuivre » à faible bruit. Lors de la demande de devis, il convient d’exiger du fournisseur la composition du système de matériaux, la densité de frittage ou la définition de la porosité, les limites recommandées de vitesse et de charge, ainsi que les méthodes de validation du couple de démarrage, du bruit ou de la durée de vie dans les mêmes conditions de matériau d’arbre et d’ajustement.

Paliers imprégnés d’huile à base de fer et de cuivre-fer : vérifier la capacité de charge, la rigidité et les conditions de choc

Les systèmes à base de fer ou de cuivre-fer peuvent être évalués en priorité pour les mécanismes soumis à des charges radiales élevées, nécessitant une rigidité de support accrue ou exposés à des chocs périodiques. Toutefois, un potentiel de charge plus élevé ne signifie pas qu’ils seront plus durables dans tous les moteurs électriques ; la répartition de la densité, les pores effectivement interconnectés, l’appariement des duretés de l’arbre et du palier, l’alimentation en huile de lubrification et la température de fonctionnement modifieront tous le résultat. Pour les faibles vitesses et fortes charges, on accorde généralement davantage d’importance à la capacité de charge et au maintien des dimensions ; pour les grandes vitesses et faibles charges, il faut également vérifier l’échauffement dû au frottement, la capacité de réapprovisionnement en huile et la résistance au démarrage.

Par conséquent, l’évaluation du matériau doit être réalisée conjointement avec l’arbre, le carter et l’huile de lubrification, plutôt que de spécifier d’abord un matériau « à base de cuivre » ou « à base de fer », puis de rechercher des conditions de fonctionnement compatibles. Le plan ou la demande de prix doit au minimum indiquer la vitesse de rotation, la charge, la température, le matériau et l’état de surface de l’arbre, le type d’ajustement ainsi que le cycle de validation, et demander au fournisseur de comparer les solutions matériaux selon les mêmes conditions limites.

La porosité des paliers frittés n’est pas nécessairement meilleure lorsqu’elle est plus élevée : comment équilibrer la rétention d’huile et la résistance

Pour les paliers autolubrifiants en métallurgie des poudres destinés aux petits moteurs, la porosité influence simultanément la rétention et l’alimentation en huile, la capacité de charge et la stabilité dimensionnelle. Une proportion plus importante de pores interconnectés facilite l’imprégnation par l’huile de lubrification et son renouvellement vers l’interface de glissement arbre-palier pendant le fonctionnement ; toutefois, une augmentation excessive de la porosité peut réduire la résistance à la compression, la résistance à l’usure et la stabilité dimensionnelle après frittage. L’objectif technique n’est pas d’obtenir « la porosité la plus élevée possible », mais d’adapter la structure poreuse à la vitesse de rotation, à la charge, à la température et aux exigences de durée de vie.

Pour les paliers autolubrifiants de petits moteurs, il faut distinguer la porosité de la teneur en huile

Lors d’une demande de prix, il ne faut pas considérer la porosité totale, la porosité ouverte, les pores interconnectés, la distribution des dimensions des pores, la densité après frittage et la teneur en huile comme un seul et même indicateur. La porosité totale décrit la proportion de vides à l’intérieur du matériau ; les pores interconnectés indiquent davantage la capacité de migration de l’huile de lubrification ; quant à la teneur en huile, elle dépend du volume poreux, de la structure des pores et du procédé d’imprégnation. Certaines sources mentionnent une large plage de teneur en huile, d’environ 10 % à 40 %, tandis que les documents relatifs à certains produits en bronze fritté donnent, à titre d’exemple, une porosité interconnectée d’environ 18 % à 25 % ; ces valeurs dépendent du système matériau et de la définition de l’essai et ne peuvent pas être directement utilisées comme spécifications par défaut pour les petits moteurs. Le fournisseur doit également préciser la méthode de mesure, l’état des éprouvettes et si les résultats sont exprimés en rapport volumique ou massique.

La structure poreuse doit être adaptée à la vitesse de rotation, à la charge et à la stabilité dimensionnelle

Les moteurs de ventilateur à grande vitesse et faible charge accordent généralement davantage d’importance au faible niveau sonore, à la continuité de l’alimentation en huile et aux caractéristiques au démarrage ; pour les mécanismes d’actionnement à faible vitesse et forte charge, ou soumis à des chocs, il faut en revanche vérifier en priorité la résistance à la compression, la résistance à la déformation et la durée de vie en usure. L’objectif final doit être déterminé par les conditions réelles de fonctionnement PV, le cycle de fonctionnement, la température ambiante et l’essai de durée de vie, plutôt que par l’application d’une porosité fixe. Une porosité excessive peut également favoriser la déformation après emmanchement dans le carter, entraînant une réduction du diamètre intérieur, une variation du jeu ou des fluctuations du niveau sonore en fonctionnement.

Certains brevets proposent une conception à densité différenciée : la zone porteuse externe présente une densité plus élevée et une porosité plus faible, tandis que la zone de frottement interne présente une densité plus faible et une porosité plus élevée, afin de concilier soutien mécanique et alimentation en huile. Il s’agit d’une approche de conception qui peut être évaluée ; cela ne signifie pas que tous les paliers autolubrifiants standard en métallurgie des poudres adoptent cette structure. Lors de l’évaluation, il convient de demander au fournisseur la distribution de la porosité, la densité après frittage, les dimensions à l’état imprégné d’huile, ainsi que les conditions d’essai d’usure, d’élévation de température et de démarrage à la vitesse de rotation et à la charge spécifiées.

Du compactage à l’imprégnation d’huile : maîtrise de la stabilité dimensionnelle des paliers autolubrifiants en métallurgie des poudres

La stabilité dimensionnelle des paliers autolubrifiants en métallurgie des poudres ne se résume pas à vérifier si le diamètre intérieur du produit fini se situe dans la plage de tolérance. La répartition de la densité lors du compactage, le retrait et la déformation pendant le frittage, la circularité après calibrage, ainsi que les variations du diamètre intérieur après imprégnation d’huile et emmanchement dans le carter peuvent toutes modifier le jeu de fonctionnement de l’arbre moteur. Le fournisseur doit fournir les données relatives à l’ensemble de la chaîne de fabrication, plutôt que de soumettre uniquement un rapport de contrôle dimensionnel final.

Compactage et frittage : maîtriser d’abord la régularité du retrait

Le compactage détermine la répartition de la densité de la poudre dans la cavité du moule. Lorsque les écarts de densité sont importants, le retrait après frittage peut être irrégulier, ce qui se traduit par des variations des diamètres intérieur et extérieur, une déformation des faces d’extrémité ou des fluctuations de la circularité. Lors de la demande de prix, il convient de confirmer la direction de compactage, la zone où se trouvent les dimensions critiques et la manière dont le fournisseur surveille la régularité des pièces compactées. Le frittage transforme la pièce compactée en une structure présentant des pores interconnectés, tout en entraînant un retrait du matériau. La valeur précise du retrait ne doit pas être prédéfinie indépendamment du système matériau, des dimensions de la pièce et de la courbe de frittage ; elle doit être confirmée au moyen d’échantillons ou de données de procédé.

Calibrage et ébavurage : obtenir le diamètre intérieur tout en préservant les voies d’alimentation en huile

Le calibrage dimensionnel sert généralement à corriger les diamètres intérieur et extérieur, la circularité ou les déformations locales après frittage, afin d’amener le palier aux dimensions d’ajustement ciblées. Il faut confirmer la surépaisseur de calibrage, la direction du calibrage et les variations dimensionnelles après calibrage, plutôt que de considérer celui-ci comme une simple opération d’usinage par enlèvement de matière. L’ébavurage ou l’usinage ultérieur du diamètre intérieur exige également de la prudence : un usinage excessif peut obstruer ou endommager les pores ouverts de la surface intérieure et modifier le chemin de migration de l’huile de lubrification vers l’interface de glissement. Si une opération d’usinage complémentaire est indispensable, la zone usinée, la limite de bavure et l’impact sur l’alimentation en huile doivent être inclus dans les éléments de validation.

Imprégnation d’huile et assemblage : remesurer les dimensions à l’état imprégné

Après l’imprégnation d’huile, il ne faut pas reprendre directement les dimensions à l’état sec comme unique critère d’acceptation. L’état du liquide, les résidus de nettoyage et la méthode de mesure peuvent tous influencer les résultats ; il convient de remesurer les diamètres intérieur et extérieur, la circularité et, si nécessaire, la coaxialité, tout en consignant l’état de mesure. Après montage dans le carter du moteur, il faut également confirmer la déformation due à l’emmanchement, la tolérance de l’alésage du logement de palier et le jeu arbre-palier. Pour les petits moteurs, la stabilité dimensionnelle doit finalement être évaluée conjointement avec le couple de démarrage, le niveau sonore, l’élévation de température et les essais de durée de vie. Le fournisseur doit au minimum préciser le processus compactage-frittage-calibrage-imprégnation d’huile, les calibres de contrôle critiques et les conditions de contrôle à l’état imprégné.

Comment confirmer l’huile de lubrification et les paramètres de demande de prix sur le plan pour les paliers frittés autolubrifiants des petits moteurs

L’huile de lubrification des paliers frittés autolubrifiants des petits moteurs ne peut pas être choisie indépendamment des conditions de fonctionnement. Avant de demander un devis, il convient d’abord de définir la température de fonctionnement, les vitesses de rotation usuelles et maximales, les charges radiales/axiales, la fréquence de démarrage, le fonctionnement continu ou intermittent, la durée de vie cible ainsi que les exigences de démarrage à basse température. La viscosité et la fluidité à basse température de l’huile influent sur le couple de démarrage ; sa stabilité à l’évaporation et à l’oxydation influe sur l’élévation de température, le bruit et l’alimentation en huile à long terme. Si le palier se trouve à proximité de pièces en plastique ou d’élastomères, il faut également vérifier la compatibilité de l’huile.

Liste des éléments à préciser pour la demande de prix des paliers frittés autolubrifiants des petits moteurs

Le plan ne doit pas se limiter à indiquer le diamètre intérieur et le diamètre extérieur. Il est recommandé de demander au fournisseur de répondre point par point aux éléments suivants :

• Le système de matériaux ou la nuance, ainsi que la définition et la méthode d’essai de la densité de frittage, de la porosité totale et de la porosité interconnectée ;
• Le procédé de calibrage, les tolérances des diamètres intérieur et extérieur, ainsi que les méthodes de contrôle de la circularité et de la coaxialité, en précisant si les mesures sont effectuées à sec ou à l’état imprégné d’huile ;
• Le type d’huile d’imprégnation, le procédé d’imprégnation et les variations dimensionnelles à l’état imprégné d’huile ; la teneur en huile ne doit pas être utilisée pour remplacer la description de la porosité ;
• Le type d’ajustement, le matériau de l’arbre, les exigences relatives à la rugosité et à la dureté de sa surface, en précisant s’il est nécessaire de remesurer le diamètre intérieur après l’emmanchement dans le logement ;
• La propreté, la protection de l’emballage, ainsi que la vitesse de rotation, la charge, la température, le cycle et les critères d’acceptation de l’essai de durée de vie des échantillons.

Six catégories de données à verrouiller avant la commande

Les services d’ingénierie, de qualité et des achats doivent au minimum verrouiller dans un même document six catégories de données : conditions de fonctionnement, système de matériaux, définitions de la porosité et de l’imprégnation d’huile, ajustement arbre–palier, contrôles dimensionnels et géométriques, conditions de validation des échantillons. La stabilité dimensionnelle doit notamment être évaluée dans quatre états : après frittage, après calibrage, après imprégnation d’huile et après emmanchement. Si le fournisseur se contente d’indiquer « palier fritté autolubrifiant standard » ou un chiffre de porosité non défini, il faut d’abord compléter les méthodes d’essai et les limites applicables avant de décider d’approuver le plan.

FAQ : questions fréquentes sur les paliers frittés autolubrifiants en métallurgie des poudres pour petits moteurs

Pour évaluer les paliers frittés autolubrifiants en métallurgie des poudres destinés aux petits moteurs, il ne suffit pas de se baser sur la désignation du matériau ou sur une seule tolérance dimensionnelle. Les questions suivantes méritent d’être précisées lors de la revue du plan, de la validation des échantillons et de la demande de prix auprès des fournisseurs.
