복잡한 이형 부품의 CNC 가공 방법: 위치 결정 및 클램핑, 공구 경로와 치수 검사 방법

복잡한 이형 부품의 CNC 가공이 어려운 이유: 기준, 접근성 및 변형 위험

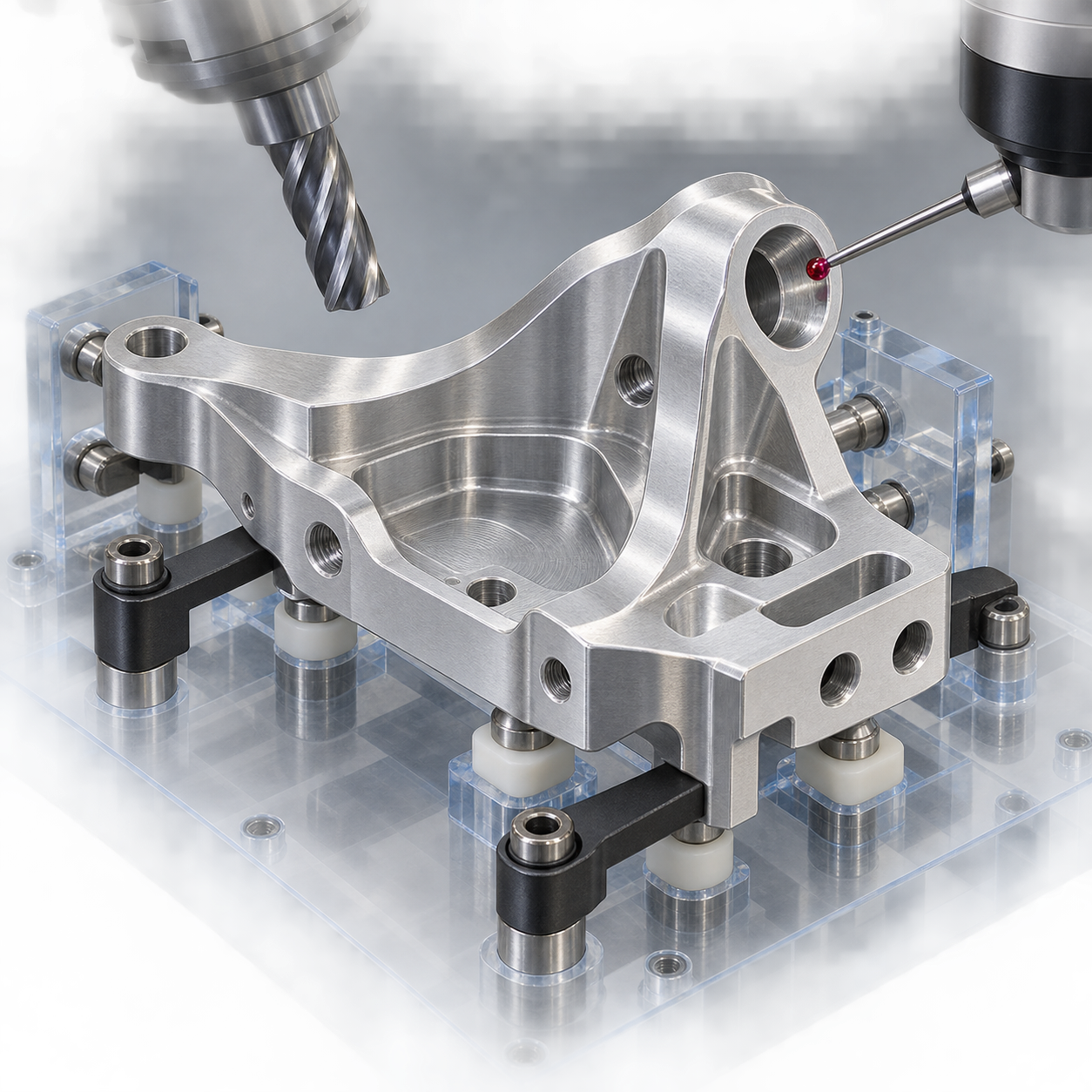

이형 부품의 어려움은 대개 “5축으로 가공할 수 있는가”가 아니라, 제한된 클램핑 횟수 안에서 안정적인 기준을 설정하고 핵심 치수를 최종적으로 반복 측정할 수 있는가에 있습니다. 불규칙한 곡면, 경사 구멍, 깊은 포켓 및 여러 기준면을 갖춘 장비 브래킷이나 로봇 연결 부품은 대개 다음 네 가지 위험에 동시에 직면합니다. 기하학적 특성에 접근할 수 없거나, 클램핑 강성이 부족하거나, 절삭 후 국부 변형이 발생하거나, 측정 기준을 재현할 수 없는 경우입니다.

이형 부품 CNC 가공에서 먼저 확인해야 할 네 가지 위험

기하학적 접근성은 공구가 경사 구멍, 포켓 바닥 또는 언더컷 영역에 접근할 수 있는지를 결정합니다. 공구가 “닿는다”는 것이 공구 홀더, 지그 및 공작물 사이에 간섭이 없다는 의미는 아닙니다. 클램핑 강성은 절삭 중 진동 발생 여부를 결정하며, 특히 박벽, 곡면 및 돌출된 영역에 주의해야 합니다. 절삭 변형은 클램핑력, 잔류 응력, 공구 돌출 길이 또는 국부적인 과도한 여유 제거로 인해 발생할 수 있으며, 부품을 공작기계에서 분리한 후 스프링백이 발생할 수도 있습니다. 측정 재현성을 확보하려면 검사 시 명확한 기준 체계를 동일하게 적용해야 합니다. 그렇지 않으면 측정기 판독값이 정상이어도 구멍 위치, 곡면 및 상대 위치가 실제로 합격인지 판단하기 어렵습니다.

따라서 공정 순서는 먼저 기준을 안정화하고, 다음으로 공구 경로를 안정화한 뒤, 마지막으로 적합한 검사 방법으로 검증하는 것이어야 합니다. 먼저 2D 도면과 3D 모델에서 주 기준, 보조 기준, 핵심 구멍 위치 및 기능성 곡면을 식별한 다음, 클램핑 영역이 취약한 면과 가공 예정 면을 피하는지 확인합니다. 이어서 공구 자세, 돌출 길이, 칩 배출 및 국부 간섭을 평가하고, 마지막으로 핵심 치수에 대한 검사 기준을 사전에 정의합니다. 5축 가공은 일부 반복 클램핑을 줄일 수 있지만, 공작기계, 지그, 공구 및 측정 조건에서 발생하는 오차를 자동으로 제거하지는 않습니다.

먼저 3축, 3+2축 또는 5축을 선택하는 방법: 이형 부품의 특성에 따른 판단

이형 부품의 CNC 가공에서는 먼저 “반드시 5축을 사용해야 하는가”를 묻기보다, 각 특성에 안정적으로 접근할 수 있는지 확인해야 합니다. 일반적인 판단 순서는 가공면과 기준을 식별하고, 공구 접근성을 확인한 다음, 클램핑 횟수, 공구 자세, 재료 제거량 및 치수 공차를 평가하는 것입니다. 5축 가공으로 반복 클램핑을 줄이는 이점은 부품 구조상 여러 방향에서 접근해야 할 때에만 의미가 있습니다. 클램핑 횟수가 줄어든다고 해서 오차까지 사라지는 것은 아닙니다.

3축, 3+2축 및 5축 동시 가공 선택 방법

평면이 많고 방향성 형상이 제한적인 비정형 공작물은 먼저 3축을 평가하고, 합리적인 구역 분할과 치구 설계를 통해 가공을 완료할 수 있습니다. 경사 홀, 복합 각도 또는 여러 측면을 반복적으로 위치 결정해야 하는 경우에는 3+2 인덱싱이 연속 동시 가공보다 더 직접적인 경우가 많습니다. 먼저 B/C축을 고정 각도로 조정한 다음 선형축으로 절삭을 수행합니다. 공구가 곡면을 따라 자세를 연속적으로 변경해야 하거나, 3축 및 3+2 방식으로 인해 클램핑 횟수와 공구 돌출 길이가 지나치게 증가하는 경우에만 5축 동시 가공을 평가할 이유가 더 커집니다.

장비 구성이 클램핑과 접근 가능성에 역으로 영향을 미칩니다

5축 장비의 구조도 공정 판단에 포함해야 합니다. 트러니언식 또는 회전 테이블은 일반적으로 공작물을 고정된 상태로 유지하기 쉽고 강성과 중절삭에 유리할 수 있지만, 테이블의 허용 하중, 회전 공간 및 공작물 외곽 형상을 확인해야 합니다. 틸팅 헤드식은 더 크거나 무거운 공작물에 더욱 유연한 접근 방식을 제공할 수 있지만, 공구 자세 변화, 돌출 길이 및 공작기계 강성은 별도로 검증해야 합니다. 최종 선택은 축 수 자체가 아니라 부품 크기, 재료, 치구, 생산 수량 및 도면 공차에 따라 결정됩니다.

비정형 공작물 위치 결정 및 클램핑: 기준, 지지점과 클램핑력을 어떻게 계획할 것인가

비정형 공작물의 위치 결정 및 클램핑은 “어디를 잡으면 편한가”에서 시작해서는 안 되며, 먼저 도면과 3D 모델로 돌아가야 합니다. 주 기준, 보조 기준, 주요 홀 위치, 주요 곡면 및 어떤 표면을 동일한 기준 체계에서 가공해야 하는지 확인해야 합니다. 경사 홀, 곡면 및 깊은 포켓이 있는 장비 브래킷을 매번 재클램핑할 때마다 다시 정렬하면 홀 위치 관계와 곡면 위치에 클램핑 오차가 누적될 수 있습니다. 클램핑 계획의 최우선 과제는 가공, 측정 및 면 변경 후에도 공작물이 동일한 좌표 관계를 재현하도록 하는 것입니다.

비정형 공작물의 위치 결정 및 클램핑은 먼저 기준과 가공 순서를 확정해야 합니다

일반적으로 면적이 안정적이고 강성이 높은 기준면을 먼저 선택한 다음, 홀, 측면 또는 위치 결정 핀을 사용해 보조 구속을 설정합니다. 위치 결정점은 후속 가공면, 얇은 벽 영역 및 쉽게 무너지는 가장자리를 가능한 한 피해야 합니다. 가공 순서도 클램핑 설계에 맞춰야 합니다. 먼저 후속 위치 결정의 기준으로 사용할 수 있는 기준을 가공한 다음, 주요 홀 위치와 주요 외형을 처리하고, 마지막으로 변형되기 쉬운 얇은 벽이나 돌출 영역을 가공합니다. 공작물에 충분한 평면이 없는 경우 소프트 죠, 형상 추종 지지대, 보조 지지대 또는 전용 치구를 평가할 수 있지만, 구체적인 선택은 재료, 벽 두께, 곡률 및 절삭 하중에 따라 달라집니다.

비정형 공작물의 클램핑력과 지지는 가공 상태와 장비에서 분리된 상태를 함께 고려해야 합니다

곡면 부품, 박벽 부품 또는 주조품은 단순히 “단단히 고정하는 것”만 추구해서는 안 됩니다. 국부적인 클램핑력이 지나치게 크면 압흔, 단면 변형 또는 가공 중 가상 치수가 발생할 수 있으며, 지그를 해제한 후에는 탄성 복원으로 치수가 다시 변할 수 있습니다. 지지점은 절삭력이 작용하는 영역에 가깝게 배치하고, 공구·측정 프로브 및 칩 배출을 위한 공간을 확보하는 동시에 주요 정삭면에 압력이 가해지지 않도록 해야 합니다. 공정 검토 시에는 장착 상태와 장비에서 분리한 자유 상태를 각각 확인해야 합니다. 필요한 경우 두 상태에서의 주요 치수를 비교하여 검사 기준, 지지 방식 및 클램핑력이 실제 변형을 가리지 않는지 확인해야 합니다.

• 위치 결정: 주 기준면, 보조 기준면 및 주요 홀 위치를 반복적으로 재정렬할 수 있는가.
• 강성: 절삭력, 공구 돌출 길이 및 박벽 영역에 충분한 지지가 있는가.
• 간섭: 지그, 클램프 플레이트 및 위치 결정 부품이 공구, 측정 프로브 또는 칩 배출을 방해하지 않는가.
• 변형: 클램핑 상태와 장비에서 분리한 자유 상태의 치수 차이를 검사 계획에 반영했는가.

황삭부터 곡면 정삭까지: 이형 공작물의 공구 경로 및 자세 배치

이형 공작물의 공구 경로는 외형만을 기준으로 생성해서는 안 됩니다. 깊은 포켓, 박벽 또는 연속 곡면이 있는 부품은 처음부터 정삭을 추구하면 여유량 불균일, 지지 부족 또는 과도한 공구 돌출로 인해 진동과 변형이 발생하기 쉽습니다. 보다 안정적인 방법은 황삭—반정삭—정삭의 단계로 나누어 작업하고, 클램핑 방식, 여유량 배분 및 공구 자세를 일관되게 유지하는 것입니다.

황삭 및 반정삭: 먼저 여유량을 안정적으로 제거

황삭의 목적은 한 번에 최종 윤곽을 얻는 것이 아니라 대부분의 소재를 안전하게 제거하는 것입니다. 공구 경로는 국부적인 급격한 절입, 긴 돌출 길이의 절삭 및 박벽의 지지가 너무 일찍 사라지는 상황을 피해야 하며, 깊은 포켓에서는 칩 배출, 공구 홀더 간섭 및 절삭열도 함께 고려해야 합니다. 반정삭에서는 여유량을 비교적 균일하게 정리하여 이후 곡면 정삭에서 제어 가능한 접촉 조건을 마련해야 합니다. 특정 위치의 잔여 소재가明显하게 두꺼우면 정삭 중 부하가 급변하거나 공구 자국이 깊어지고 치수가 어긋날 수 있습니다.

곡면 정삭: 곡률과 접촉 상태에 따라 자세 배치

완만한 곡면은 일반적으로 평행, 등고선 또는 3D 오프셋 공구 경로를 검토할 수 있으며, 곡률 변화가 큰 영역에서는 공구 접촉점이 안정적인지, 인접 공구 경로 사이에 뚜렷한 공구 자국이 형성되는지를 확인해야 합니다. 깊은 포켓, 언더컷 또는 복합 각도에서는 3+2 인덱싱이나 5축 동시 가공이 공구 자세를 개선할 수 있지만, 5축이 기본 해답은 아닙니다. 축 수를 늘리는 가치는 공구가 표면에 더 적절한 각도로 접근하도록 하는 데 있으며, 이것이 셋업 오차, 공구 런아웃 또는 열변형을 제거할 수 있다는 의미는 아닙니다.

업계 자료에서는 일반적으로 작은 반경 방향 절입 깊이, 적절한 절삭 속도와 이송을 절삭력, 열 축적 및 버 발생 위험을 줄이는 고속 가공 방식으로 제시합니다. 그러나 구체적인 조건은 시험 절삭의 시작점으로만 활용해야 하며, 반드시 소재, 공구 직경, 공작기계 강성 및 클램핑 상태를 종합하여 검증해야 합니다. 이형 공작물을 가공할 때 프로그램 검토에서는 최소한 공구 돌출 길이, 국부 과절삭, 공구 홀더와 지그의 간섭, 잔여 소재 분포, 진동, 버 및 최종 표면 조직을 확인해야 합니다. 시뮬레이션에서 “도달 가능”하다고 표시되더라도 안정적으로 절삭할 수 있는지는 시험 절삭을 통해 확인해야 합니다.

• 황삭: 소재 제거가 균일한지 확인하고, 얇은 벽이 너무 일찍 지지를 잃지 않도록 합니다.
• 반정삭: 곡면과 포켓의 잔여량을 균일하게 설정하여 정삭 시 부하가 급격히 변하는 것을 줄입니다.
• 정삭: 공구 자세, 접촉 상태, 잔여 소재, 공구 자국 방향 및 주요 곡면 공차를 확인합니다.
• 시험 절삭 또는 초도품: 실제 치수와 표면 상태를 대조하고, 필요한 경우 공구 경로, 지지 방식 또는 공구 돌출 길이를 수정합니다.

경사 구멍, 깊은 포켓 및 언더컷 형상: 가공 도달 가능성 및 간섭 검사

이형 공작물의 국부 형상에서 어려운 점은 공구가 가공 영역에 “닿을” 수 있는지뿐만 아니라, 공구 자세가 안정적인지, 절삭력이 제어 가능한지, 공구 홀더와 지그 사이에 간섭이 발생하지 않는지도 포함됩니다. 프로그래밍 검토에서는 도달 가능성, 안정적인 가공 및 최종 검사를 পৃথ개로 판단해야 하며, 3D 모델의 시각적 검사만으로 결론을 내려서는 안 됩니다.

이형 공작물의 경사 구멍: 먼저 구멍 축선과 입구 기준을 확인합니다

경사 구멍을 가공하기 전에 주 기준면에 대한 구멍 축선의 방향, 입구면의 법선 방향, 구멍 바닥 형상 및 구멍 위치 공차를 명확히 해야 합니다. 드릴 가공이나 밀링 가공을 사용하는 경우 모두 공구 축선을 설계 방향과 대응시켜야 합니다. 클램핑 방향이 적절하지 않으면 공구가 구멍 입구에 접근할 수는 있어도 안정적인 자세를 유지하지 못할 수 있습니다. 구멍 위치와 경사각은 관계 치수이므로, 최종 검사는 일반적으로 구멍 입구를 캘리퍼스로만 측정하기보다 비전 측정기 또는 CMM을 사용하는 것이 적합합니다.

비정형 공작물의 깊은 포켓과 언더컷: 돌출량, 칩 배출 및 포락선 간섭 점검

깊은 포켓 가공에서는 공구 돌출량, 공구 런아웃, 칩 배출 공간, 포켓 바닥 코너 R 및 잔삭 분포를 동시에 평가해야 합니다. 단순히 공구를 연장하면 도달 가능한 깊이가 늘어날 수 있지만, 진동, 공구 휨 및 치수 편차도 확대될 수 있습니다. 언더컷이나 복합 각도의 경우에는 공구 홀더, 공구 본체, 지그 및 공작물의 운동 포락선을 점검하여 방향 전환 시 충돌이 발생하지 않는지 확인해야 합니다.

시뮬레이션을 통과한 후에도 잔삭, 과절삭 위험, 공구 자국 및 중요 표면 품질을 확인해야 합니다. 공구 자세가 계속 적절하지 않다면 먼저 클램핑 방향을 재정의하거나 3+2 인덱싱, 5축 동시 제어 등의 방안을 검토할 수 있습니다. 5축의 가치는 접근성과 자세 제어를 개선하는 데 있으며, 클램핑 오차를 자동으로 제거한다는 의미는 아닙니다. 시험 절삭 또는 초도품 가공 후에는 실제 잔삭, 진동 및 치수 결과를 공구 경로 수정에 반영해야 합니다.

비정형 공작물의 치수 검사 및 납품 자료: 결과의 재현성 확보

비정형 공작물의 검사는 가공 종료 후에만 수행해서는 안 됩니다. 초도품 검사는 먼저 기준 체계, 클램핑 자세 및 공구 경로가 도면과 일치하는지 확인해야 합니다. 공정 검사는 주요 치수, 홀 위치 및 박육 영역의 변형을 추적하는 데 사용하며, 최종 검사는 공차와 기하학적 형상에 따라 측정기를 선택해 수행합니다. 그래야 가공 편차, 클램핑 후 복원 또는 측정 기준 불일치로 인해 결과 차이가 발생했는지 구분할 수 있습니다.

비정형 공작물의 치수 검사는 형상과 공차에 맞춰야 합니다

일반적인 외경, 내경 또는 길이 치수는 우선 캘리퍼스, 높이 게이지 등의 일반 측정기를 평가할 수 있습니다. 업계에서는 약 ±0.05 mm 이상의 치수를 캘리퍼스 평가 범위로 보는 경우가 많습니다. 약 ±0.01–0.05 mm의 치수는 일반적으로 마이크로미터 또는 내경 마이크로미터로 재확인하는 것이 더 적합합니다. 더 엄격한 공차, 홀 위치 관계, 경사 홀 축선 및 복잡한 곡면은 비전 측정기 또는 CMM을 고려해야 하며, 보고서에 측정 기준, 클램핑 자세 및 평가 방법을 명확히 기재해야 합니다. 이러한 범위는 공정 판단을 위한 참고 기준일 뿐 일반적인 검수 기준은 아니며, 실제 결과는 치수 범위, 측정기 분해능, 온도 및 작업자의 영향을 받습니다.

납품 전에 기준, 주요 형상 및 검사 요구 사항을 명확히 작성해야 합니다

외주 가공 시 CAD 파일 하나만 보내고 공급업체가 자체적으로 치수를 보증하도록 해서는 안 됩니다. 자료에는 최소한 다음 항목이 포함되어야 합니다:

• 2D 도면과 3D 모델, 그리고 주 기준, 보조 기준 및 주요 형상 식별 정보;
• 치수 공차, 형상 공차, 재료 상태, 표면 처리 및 주요 곡면 요구 사항;
• 경사 홀, 깊은 포켓, 박육부 등 고위험 형상의 검사 방법 및 측정 기준;
• 초도품 확인 시점, 공정 검사 항목, 최종 검사 보고서 형식 및 치수 기록 필요 여부.

“형상—위험—공정—검사”를 기준으로 검토표를 작성할 수 있습니다. 경사 홀은 공구 접근성과 홀 축선 편차에 대응하므로 인덱싱 또는 5축 위치 결정 결과와 비전 측정기 및 CMM 결과를 중점적으로 확인해야 합니다. 박육 곡면은 클램핑 변형과 관련되므로 클램핑 상태와 자유 상태의 치수를 비교해야 합니다. 다면 기준은 재클램핑 누적 오차를 중점적으로 점검하고, 최종 검사에도 도면의 기준 체계를 그대로 적용해야 합니다. 비정형 공작물에서 검사 방안은 납품 후의 사후 대책이 아니라 클램핑 및 가공 의사 결정의 일부입니다.

복잡한 비정형 공작물 CNC 가공에서 자주 발생하는 문제

복잡한 비정형 공작물 CNC 가공에서 판단의 핵심은 장비의 축 수만 보는 것이 아니라, 기준, 강성, 공구 자세, 공차 및 측정 조건으로 돌아가는 것입니다. 아래에서는 3축, 3+2, 5축, 클램핑 및 검사 사이에서 가장 혼동하기 쉬운 엔지니어링 의사 결정을 집중적으로 설명합니다.
