정밀 그리퍼 부품 가공: 손가락 관절부터 힘 센싱까지, 공정과 DFM은 어떻게 정할까

정밀 그리퍼 부품 가공이 일반 정밀 부품보다 어려운 이유

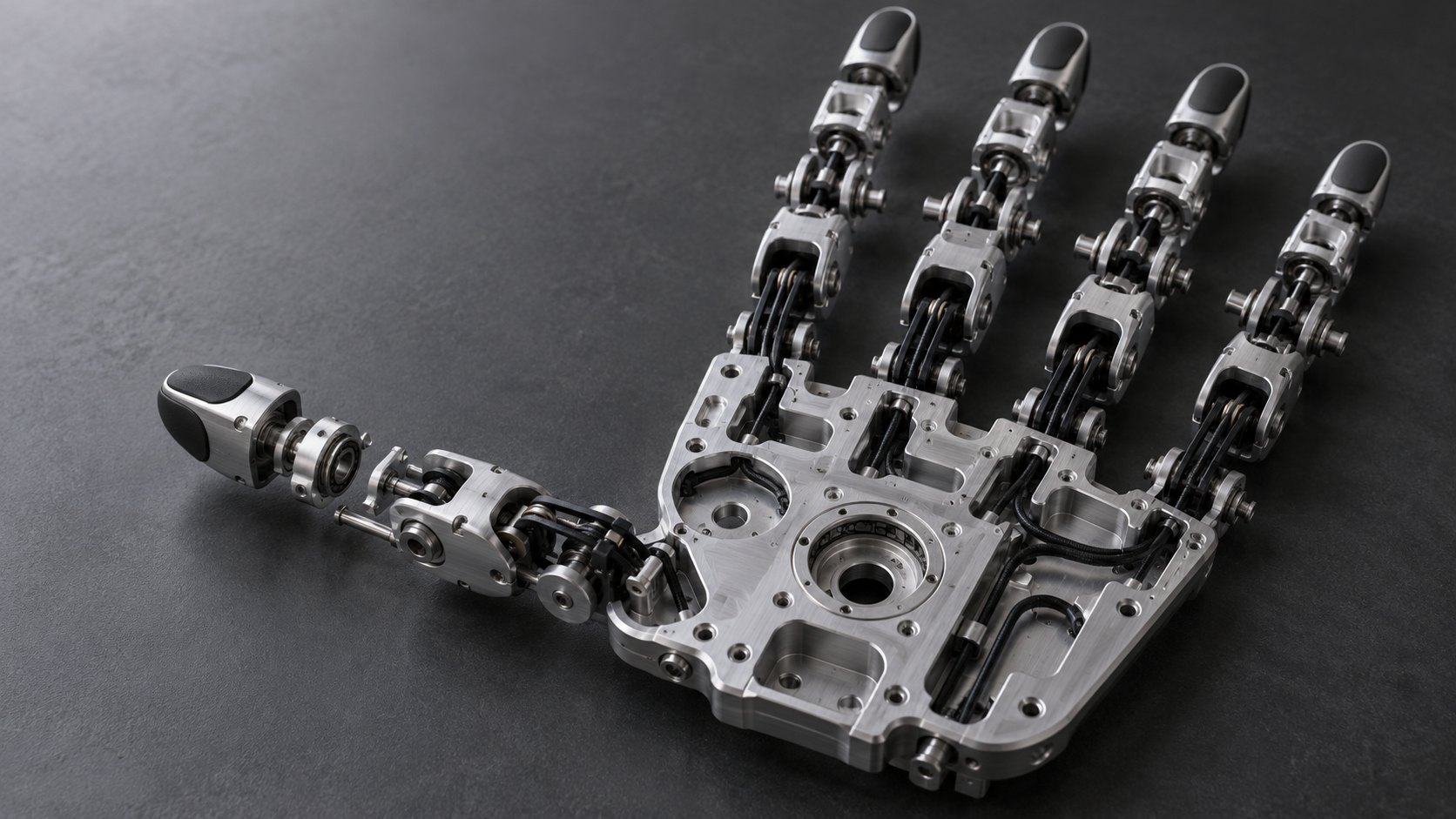

부품을 먼저 나누고 공정을 선택: 손가락 관절, 중수골 베이스와 센서 하우징

정밀 그리퍼 부품 가공에서 가장 흔한 실수는 손 전체를 하나의 부품으로 보고 공정을 정하는 것이다. 실제로 같은 손 안에서도 각 부품의 작동 방식은 크게 다르다. 어떤 것은 하중을 지지하고, 어떤 것은 안내만 하고, 어떤 것은 피복만 한다. 먼저 분류하고, CNC, 3D 프린팅, 판금 또는 복제 성형 중 무엇을 쓸지 하나씩 판단하면 훨씬 명확해진다. 업계의 흔한 방식은 하중 지지와 결합면은 CNC, 비하중과 외형 부품은 적층 제조나 복제 성형이며, 같은 설계에서 공정을 혼용하는 것은 이상한 일이 아니다.

손가락 관절: 하중 지지, 결합면 있음, 동축도 확인

손가락 관절은 손 전체에서 구조 밀도가 가장 높은 곳이다. 회전 조인트, 배선 통로, 힘줄집 구멍과 센서 장착 자리를 동시에 담당해야 한다. 여기서 핵심 치수는 베어링 구멍이나 핀 축 구멍의 동축도, 회전 조인트의 결합 간극, 그리고 관절 벽 두께가 강성을 충분히 갖는지다. 이런 부품은 보통 CNC 밀링이나 선반 가공을 선택하는데, 치수 일관성과 반복 가능한 결합면이 필요하기 때문이다. 재료에서는 알루미늄 합금은 가볍지만 강성이 보통이고, 스테인리스는 강성이 충분하지만 무겁고, POM, PEEK 같은 엔지니어링 플라스틱은 경하중 관절에서도 흔하다. 구체적으로 무엇을 선택할지는 하중과 중량 예산에 달려 있으며, 도면의 결합 공차가 가공 난이도를 직접 결정한다.

중수골 베이스와 센서 하우징: 기준면과 박벽의 절충

중수골 베이스는 전체 손바닥의 장착 기준이며, 일반적으로 여러 개의 홀 위치와 하나의 큰 장착 평면을 가지고 있어 평면도와 홀 위치 정밀도가 핵심입니다. 이는 CNC 가공에 적합한데, 기준면을 한 번 세팅하면 홀 위치 관계를 만들어낼 수 있기 때문입니다. 센서 하우징은 또 다른 문제입니다. 이는 종종 박벽이고 차폐나 밀봉 요구가 있으며, 가공 시 변형되기 쉽고 밀봉면은 표면 거칠기를 요구합니다. 이런 부품이 반드시 CNC여야 하는 것은 아니며, 박벽 하우징은 3D 프린팅으로 프로토타입을 만들고 이후 공정을 고려하는 것이 일반적인 과도기 방식입니다. 외피 지복과 건초는 비하중 부품에 속하며, 탄성과 마찰이 주요 지표이고 기본적으로 CNC 경로를 타지 않습니다.

부품을 분류한 후, 실용적인 판단 순서는 다음과 같습니다. 먼저 이 부품이 하중을 받는지 보고, 다음으로 맞춤면과 기준 요구가 있는지 보며, 마지막으로 벽 두께와 배치 수량을 봅니다. 이 세 가지가 다르면 공정 결론도 달라질 수 있습니다. 전체 손에 하나의 공정을 통일하도록 강요하는 것은 종종 경제적이지도 않고, 마땅한 정밀도도 낼 수 없습니다. 다음 몇 절에서는 이 순서에 따라 각 부품 유형의 공정과 DFM 판단을 각각 전개합니다.

CNC 가공이 다기능 손 부품에서 차지하는 위치: 하중 부품과 맞춤면

어떤 다기능 손 부품이 CNC를 타야 하는가: 관절, 베이스와 센서 장착면

재료 선택: 알루미늄 합금, 스테인리스강, POM과 PEEK의 취사선택

박벽 선반 가공과 밀링의 변형 위험을 어떻게 제어하는가

3D 프린팅과 복제 금형: 외피 부품, 건초와 초기 검증

다기능 손 부품 가공에서 하중 부품과 맞춤면을 CNC에 맡기는 것은 이미 비교적 명확합니다. 정말로 헤매기 쉬운 것은 오히려 외피 지복, 건초 도관, 배선 브래킷 같은 비하중 부품입니다. 구조적으로 이들은 종종 더 복잡합니다. 지복은 패턴과 마찰 특징을 가져야 하고, 건초는 굽은 통로를 지나야 하며, 브래킷은 전체 손의 내강에 밀착해야 합니다. 그러나 힘을 적게 받고 치수 체인이 짧아 CNC로 억지로 깎으면 비용이 높고 수정이 느립니다. 이런 부품은 적층 제조나 진공 주입에 적합하며, 전제는 '어떤 면을 반드시 후가공해야 하는지'를 먼저 명확히 표시하는 것입니다.

적층 적용 경계: SLA, MJF, SLS가 각각 해결하는 문제

SLA는 외피 지복처럼 표면 질감과 디테일이 필요한 부품에 적합합니다. 광경화 수지는 비교적 미세한 패턴을 만들 수 있고, 후가공 연마와 샌드블라스팅 후 촉감이 목표에 가까워지며, 몇 세트의 시장착 부품을 빠르게 만들 수 있습니다. 한계는 취성이 있고 내충격성이 나빠 장기간 반복 파지 시 박벽 뿌리에서 갈라지기 쉬우므로, 장착과 촉감 검증에 더 적합하고 최종 양산 재료는 아닙니다.

MJF와 SLS는 나일론 계열로 인성이 좋고 스냅과 탄성 구조를 만들 수 있어, 건초 도관, 배선 브래킷, 손바닥 내부 골격에 이런 공정이 비교적 수월합니다. 뚜렷한 층 무늬 방향의 강도 절벽은 없지만 나일론의 이방성은 여전합니다. 적층 방향을 따른 층간 결합이 층내보다 약해, 박벽 부품은 층 방향에 수직으로 힘을 받을 때 가장 먼저 문제가 생깁니다. 힌지, 스냅 같은 반복 굽힘 미세 구조는 프린팅 배열 시 힘 방향을 미리 생각해야 합니다.

어떤 적층이든 맞춤면은 가공 여유를 남겨야 합니다. 프린팅 부품의 치수 일관성은 열수축, 분말 제거, 후경화의 영향을 받아 CNC와 같은 급이 아닙니다. 베어링 자리, 핀 홀, 밀봉면처럼 맞춤 요구가 있는 곳은 업계에서 흔히 프린팅으로 여유를 남기고 정삭하거나, 아예 해당 부위를 독립 CNC 부품으로 분리하여 위치 결정 구조로 조립합니다.

진공 주입 과도기: 소량 외피 부품의 가성비 구간

외부 피복 지문부가 검증을 통과하면 수십 세트를 양산해야 하는데, SLA 프린팅을 계속 쓰면 단가가 높고 재료 성능도 목표에 맞지 않을 수 있습니다. 이때 핸드보드 복형(진공 주입)은 흔한 과도기 수단입니다. 프린팅이나 CNC로 원형 모재를 만들고 실리콘 몰드를 떠서 폴리우레탄을 주입합니다. 폴리우레탄은 경도 선택 범위가 넓어 목표 지문부에 가까운 쇼어 경도와 마찰 특성을 맞출 수 있고, 광경화 수지보다 반복 파지에 더 견딥니다.

복형의 한계도 분명합니다. 실리콘 몰드 수명은 한정적이어서 보통 수십 개 수준부터 마모되기 시작하고 치수와 표면이 점차 흘러갑니다. 이 수량을 넘으면 단가 이점이 사라지므로 사출을 고려해야 합니다. 복형품도 수축이 있어 주입 후 재료 등급에 따라 몰드 치수를 보정해야 하고, 얇은 벽과 두꺼운 벽이 만나는 곳은 수축 자국이 생기기 쉬우므로 실리콘 몰드를 뜨기 전에 DFM에서 표시해 두어야 합니다.

프린팅, 복형, 사출 중 어떻게 선택할까: 하나의 취사선택 프레임

• 검증 단계, 구조가 아직 바뀔 때: 바로 3D 프린팅. 도면을 고친 당일 다시 뽑을 수 있지만 재료와 표면은 근사치에 그칩니다.
• 소량, 재료 성능이 최종 부품에 가까워야 할 때: 진공 주입. 원형 모재를 한 번 만들고 실리콘 몰드를 몇 세트 떠서 수십 개 이내의 양산 검증에 적합합니다.
• 구조가 확정되고 양산이 안정적일 때: 사출로 전환. 다만 드래프트 각도, 벽 두께 균일성, 게이트 위치를 이번 DFM에서 한 번에 보완해야 하며, 그렇지 않으면 금형 수정 비용이 앞의 두 공정보다 훨씬 큽니다.

판단 순서는 '어떤 공정이 좋은가'가 아니라 '이 부품이 지금 어느 단계에 있고 다음에 바뀔 것인가'입니다. 정교한 로봇 핸드 부품 가공의 특징은 반복이 잦다는 점으로, 외부 피복 부품과 건초는 보통 먼저 프린팅으로 검증하고 구조가 안정된 뒤에 복형이나 사출을 논합니다.3D 프린팅 역량과 신속 프로토타이핑이 바로 이 빠른 반복 구간을 담당하고, 사출 역량은 구조가 확정된 뒤의 양산 구간을 담당합니다.

마지막으로 한 가지 당부합니다. 프린팅 부품을 바로 조립에 쓸 수 있는지는 그 부품이 어떤 기능을 맡는지에 달려 있습니다. 외부 피복과 배선 가이드만 한다면 프린팅 부품으로 충분합니다. 하지만 하중 지지, 밀봉, 반복 피로가 관련되면 재료 성능과 공정 결함을 계산에 넣거나 핵심 부위를 CNC 부품으로 바꿔야 합니다. 이 판단은 도면 검토 단계에서 해야 하며, 조립을 마친 뒤 지문부가 갈라진 것을 발견하고 나서야 되돌아가서는 안 됩니다.

공차와 검사: 정교한 로봇 핸드 부품 가공의 공차 예산을 어떻게 나눌까

정교한 로봇 핸드 부품 가공에서 가장 문제가 생기기 쉬운 부분은 개별 치수를 못 맞추는 것이 아니라 공차를 층별로 나누지 않는 것입니다. 한 손에 수십 개 치수가 있는데 조립 작업자가 '도면에 공차가 있으면 가장 빡빡하게 맞춘다'는 식으로 하면 비용이 통제 불능이 되고 납기가 밀리며 끝내 잘 맞지 않을 수도 있습니다. 공차 예산의 사고방식은 먼저 어떤 치수가 끼워맞춤 치수인지, 어떤 것이 설치 기준인지, 어떤 것이 자유면인지 구분한 뒤 돈과 검사 공수를 어디에 투입할지 정하는 것입니다.

끼워맞춤 치수, 설치 기준, 자유면: 세 가지 치수의 배분 논리

끼워맞춤 치수는 운동이나 위치 결정 기능을 맡습니다. 예를 들어 베어링 자리, 핀 구멍, 기어 맞물림 중심거리 등입니다. 이런 치수의 공차는 관절 간극과 백래시를 직접 좌우하며, 업계에서는 흔히 축 구멍 끼워맞춤을 H7/h6 같은 간극 끼워맞춤 대역으로 선택한 뒤 감촉 요구에 따라 미세 조정합니다. 구체적으로 어느 등급을 고를지는 조립 후 간극 요구에서 역산해야 하며 그대로 베껴서는 안 됩니다. 설치 기준은 손바닥뼈 베이스와 손가락 마디 사이의 밀착면, 위치 결정 핀 구멍의 위치도이며, 이들이 손 전체의 조립 누적 오차를 결정합니다. 자유면은 외부 피복 부품 윤곽, 배선 홈 내벽 등을 포함하며 보통 일반 공차로 처리하면 됩니다.

실용적인 배분 순서는 먼저 조립 기준의 위치도를 확정하고, 다음으로 끼워맞춤 치수를 배분하며, 마지막에 자유면을 조이는 것입니다. 순서를 반대로 하면 앞의 두 가지 공차가 자유면에 밀려 조립할 때 오히려 맞지 않습니다.

동축도, 회전 간극, 설치면 평탄도: 몇 가지 대표 치수를 어떻게 정할까

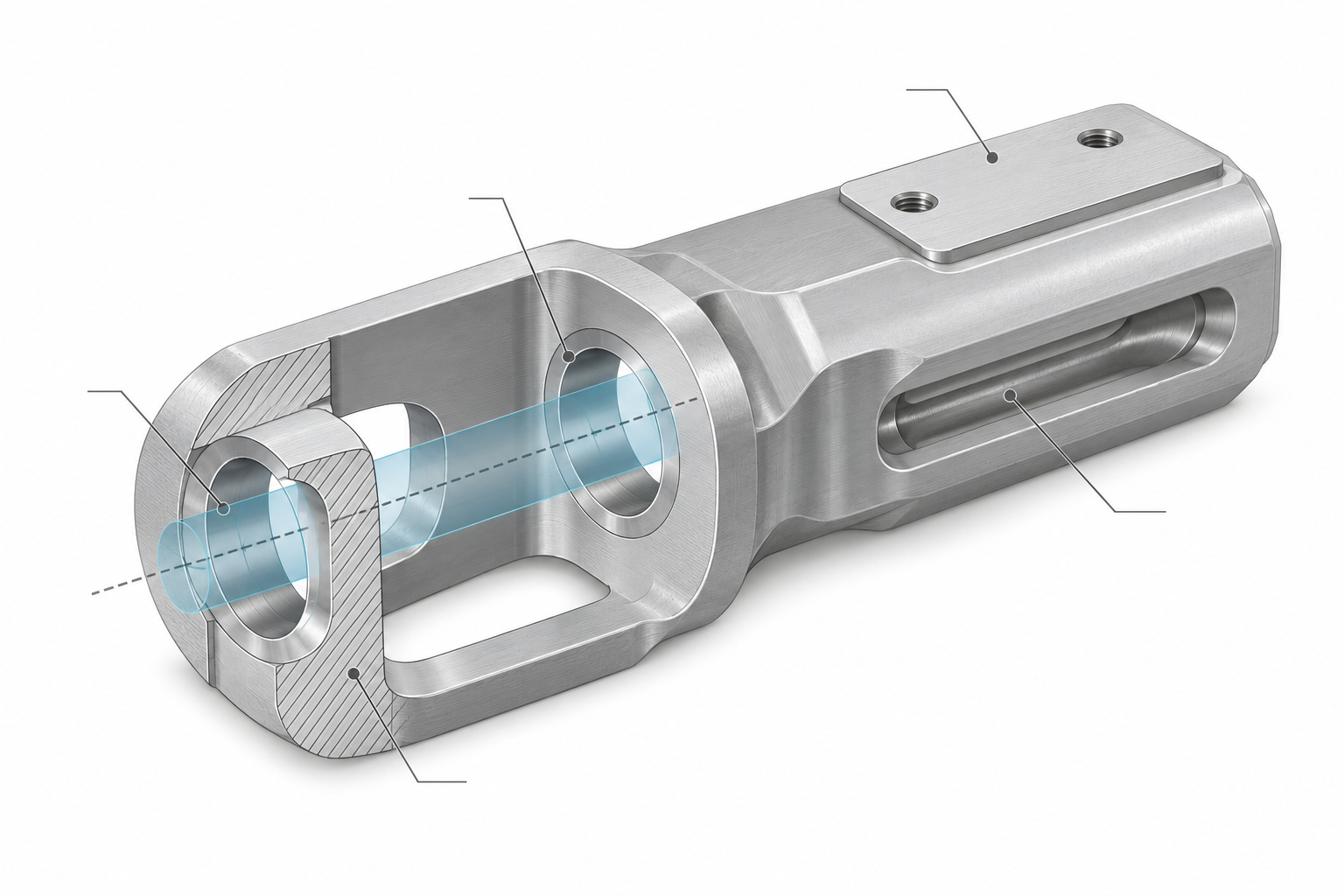

베어링 자리 동축도는 정교한 로봇 핸드 부품 가공에서 가장 정밀도가 중요한 항목입니다. 두 베어링 구멍이 동축이 아니면 회전 시 주기적으로 걸리고 건초 장력도 함께 흔들립니다. 흔히 동축도를 0.01–0.02 mm 수준으로 관리하는 것을 참고로 삼지만, 이는 베어링 등급과 관절 직경에 따라 달라지며 직경이 클수록 허용값은 보통 더 넓어집니다. 최종적으로는 도면과 조립 실측으로 확인해야 합니다. 관절 회전 간극은 작을수록 좋은 것이 아닙니다. 너무 빡빡하면 모터가 막혀 발열하고, 너무 헐거우면 백래시가 생기므로 보통 0.02–0.05 mm의 끼워맞춤 여유를 두며, 구체적으로는 시제품 감촉으로 보정합니다.

센서 설치면의 평탄도는 간과되기 쉽습니다. 힘 센서가 휘어진 면에 장착되면 영점이 흘러가고 캘리브레이션도 헛수고가 됩니다. 이런 면은 보통 평탄도를 0.02–0.05 mm 범위로 요구하며, 평탄도 프레임 하나만 따로 주는 것이 아니라 조립 기준과 연관해 표기해야 합니다.

비용을 좌우하는 공차: 모든 치수를 조일 가치가 있는 것은 아니다

공차를 한 등급 조일 때마다 CNC 가공 비용과 불량률이 뜁니다. 비끼워맞춤면의 공차를 ±0.1 mm에서 ±0.02 mm로 조여도 기능에는 거의 도움이 되지 않으면서 검사 공수가 더 들고, 공차 초과로 폐기 판정을 받을 수도 있습니다. 판단 기준은 간단합니다. 이 치수가 공차를 벗어나면 조립이나 운동에 영향을 주는가? 그렇다면 조이고, 아니라면 일반 공차로 두면 됩니다.

배선 통로의 구멍 위치는 중간 지대에 속합니다. 구멍 위치가 조금 어긋나도 조립할 때 선이 들어가기만 하면 되지만, 너무 많이 어긋나면 관절 굽힘부에서 선이 눌려 장기적으로 절연층이 닳을 수 있습니다. 이런 치수는 중간 정도의 공차 대역(예: ±0.05 mm)이면 보통 충분하며 3차원 측정 전수 검사까지 할 필요는 없습니다.

검사는 공차와 어떻게 맞출까: 기준 일치가 장비 정밀도보다 중요하다

초물 검사에 3차원 측정기로 끼워맞춤 치수와 위치도를 재는 것은 흔한 방법입니다. 3D 스캔은 전체 윤곽과 자유면의 편차 분포를 보기에 더 적합하며, 특히 외부 피복 부품과 복잡한 곡면에 그렇습니다. 둘은 대체 관계가 아닙니다. 핵심은 검사 기준이 조립 기준과 일치해야 한다는 점입니다. 도면에 A-B 공동 기준으로 표기되어 있는데 검사할 때는 A면에만 세우면 측정된 위치도가 실제 조립과 맞지 않아 초물이 합격이어도 조립이 안 될 수 있습니다.

양산 샘플링 검사의 중점은 끼워맞춤 치수와 기준 위치도에 두고, 자유면은 스캔으로 빠르게 비교할 수 있습니다. 검사 보고서에는 기준 방안을 명확히 적어 조립 쪽과 맞추는 것이 좋습니다. 스캔과 역설계 검사의 구체적 역량은 3D 스캔 역량을 참고하십시오.

• 기준을 먼저 잠그기: 설치 기준의 위치도를 우선 배분하고 그다음 끼워맞춤 치수를 논한다.
• 끼워맞춤 치수는 기능에 따라 정하기: 동축도, 회전 간극, 평탄도는 각각 운동 또는 센싱 요구에 대응하므로 일괄 적용하지 않는다.
• 자유면 완화: 비결합면은 일반 공차로 처리하고, 절약한 비용은 핵심 치수에 투입합니다.
• 검사 기준 정렬: 삼차원 측정기나 스캔의 기준 방안은 반드시 조립 기준과 일치해야 하며, 그렇지 않으면 데이터는 의미가 없습니다.

클램핑과 배선 통로: 간과하기 쉬운 두 가지 가공 디테일

정밀 그리퍼 부품 가공의 대부분 치수 문제는 근본 원인이 공작기계 정밀도가 아니라 두 가지에 있습니다: 클램핑이 부품을 변형시키거나, 배선 통로의 위치도가 부족하고 구멍 입구가 깨끗하게 처리되지 않은 경우입니다. 전자는 클램프를 풀어야 드러나고, 후자는 마지막 힘줄 와이어를 장착할 때 드러납니다. 이 두 가지는 견적서에서는 보통 보이지 않지만 조립 라인의 원활함을 좌우합니다.

박벽 및 세장 관절의 클램핑 변형

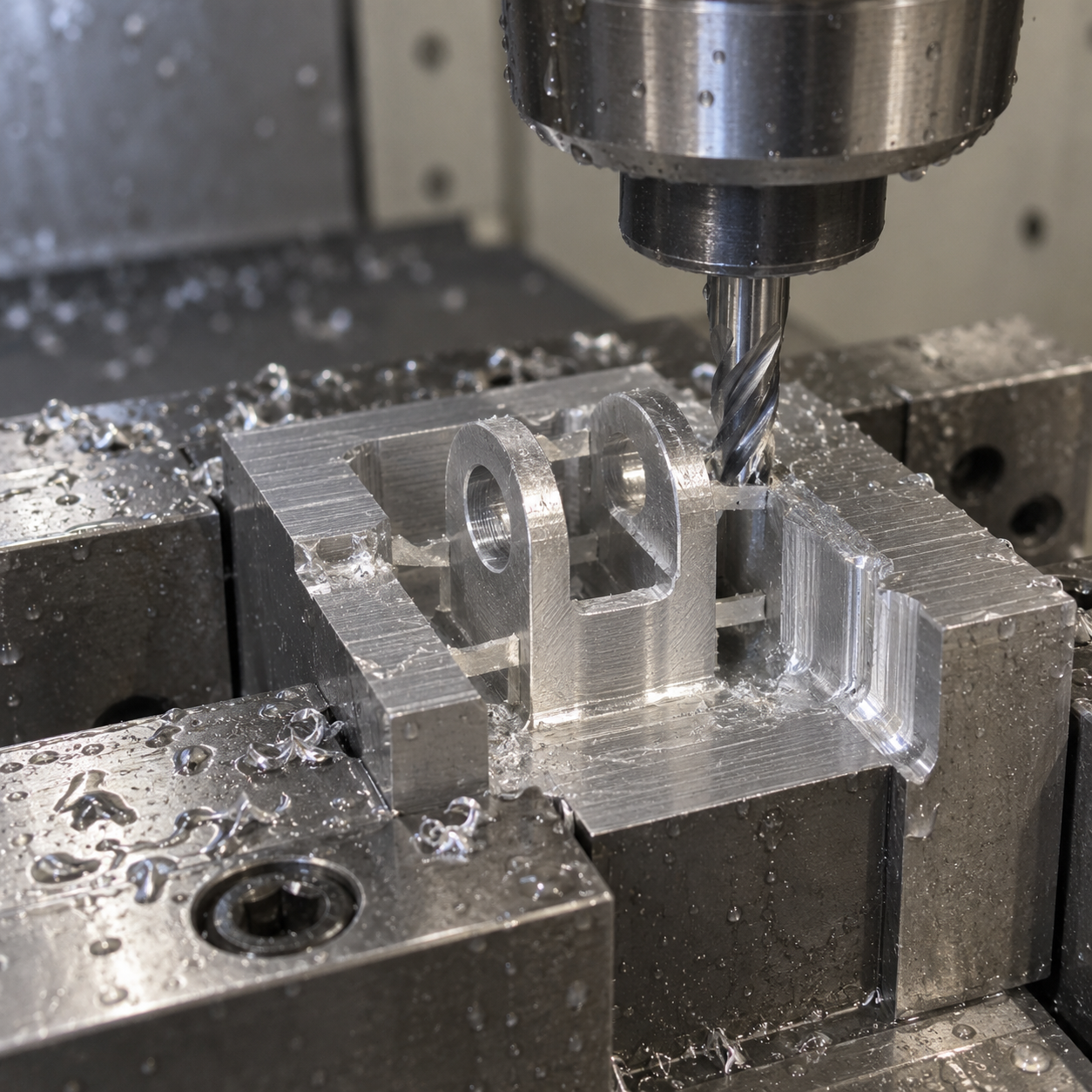

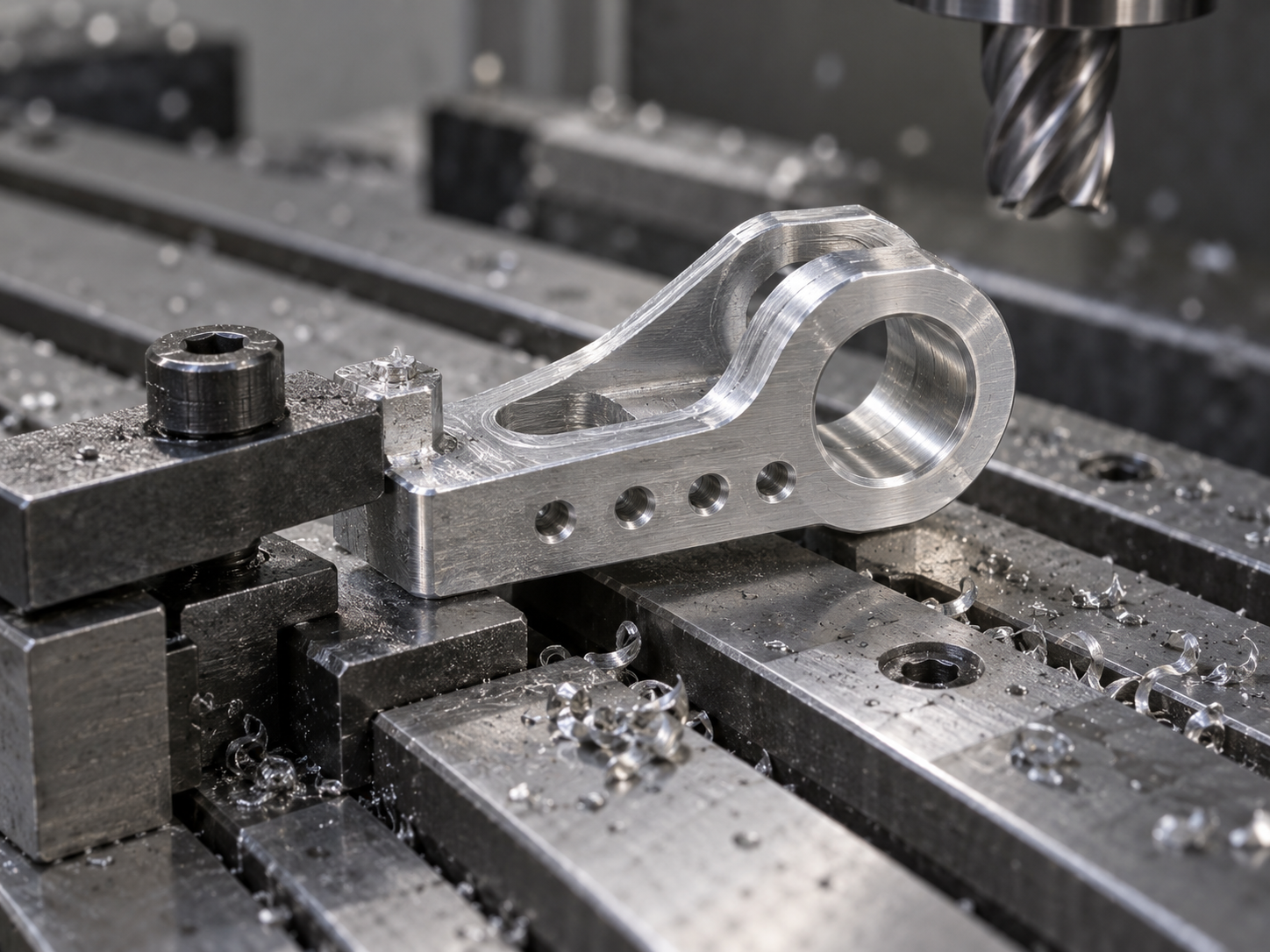

손가락 관절의 벽 두께는 흔히 1–2 mm 수준이며, 외장 부품은 더 얇습니다. 삼爪 척이나 바이스로 직접 클램핑하면 조임력이 원형 구멍을 타원으로 만들기에 충분합니다. 풀면 치수는 되돌아오지만 표면에는 이미 압흔이 남아 있고 결합면 정밀도도 회복되지 않습니다. 업계에서 흔히 쓰는 대책은 세 가지입니다:

• 공정 보스 — 비기능면에 아직 제거하지 않은 재료를 남겨 전용으로 클램핑하고, 정삭 결합면 이후에 밀링으로 제거합니다.
• 진공 흡착 또는 전용 소프트 조 — 조임력을 더 넓은 면적으로 분산시켜 국부 압괴를 방지합니다.
• 공정 분할 — 황삭으로 여유를 남긴 후 클램프를 풀어 응력을 방출시키고, 다시 핵심 결합면을 정삭합니다.

클램핑 세트가 합리적인지 판단하는 아주 소박한 방법이 있습니다: 핵심 치수를 정삭한 후 클램프를 풀고 다시 측정하는 것입니다. 치수 변화가 공차 대역의 몇 분의 일을 초과하면 조임력이 성형에 관여했다는 뜻이며, 이 배치의 일관성에 위험이 있습니다. 박벽 부품은 특히 이 재측정을 해야 하며, 가공 중 인라인 측정값만 보면 안 됩니다.

배선 통로와 힘줄집 구멍의 위치도

힘줄집 구멍, 배선 홈, 센서 통과 구멍은 각각 보면 모든 치수가 일반 공차 범위 내에 있지만, 이들 사이의 상대 위치가 힘줄 와이어의 배선이 원활한지를 결정합니다. 인접 구멍 위치 편차가 크면 힘줄 와이어가 구멍 입구에서 꺾임 각을 형성해 마찰이 집중되고 수명이 현저히 떨어집니다. 조립 라인에서는 “장착은 되지만 감촉이 뻑뻑하다”로 나타나며, 어느 치수인지 추적하기 어렵습니다.

구멍 입구 처리는 같은 문제의 다른 측면입니다. 버 제거가 불완전하거나 라운딩 반경이 균일하지 않으면 힘줄 와이어가 반복 왕복할 때 절삭날이 됩니다. 공학적으로는 보통 구멍 입구에 최소한 라운딩이나 챔퍼를 요구하며, 구체적 반경은 힘줄 와이어 직경과 재료에 따라 정합니다. 도면에 “구멍 입구에 버가 없어야 하며 날카로운 모서리는 무디게 처리”라고 명시하는 것이 직경만 표기하는 것보다 훨씬 유용합니다. 가공 측은 이런 요구에 전용 디버링 공구나 수작업 공정이 필요한 경우가 많아, 견적 시 미리 설명할 가치가 있습니다.

이 두 가지 디테일은 보통 DFM 검토 단계에서 정해야 합니다. 배선 통로의 위치도 요구가 실제로 조립에 영향을 준다면, 도면에서 관련 구멍 그룹에 위치도를 표기하고 개별 선형 치수를 쓰지 않을 수 있습니다. 클램핑 방안은 가공 업체와 공정 보스가 필요한지, 보스 제거 후 외관면에 영향이 없는지 확인할 수 있습니다. 이를 사전에 명확히 소통하는 것이 사후에 연마와 수정으로 해결하는 것보다 훨씬 경제적입니다.

프로토타입에서 소량 배치까지: 정밀 그리퍼 부품 가공의 양산 전환

정밀 그리퍼가 엔지니어링 프로토타입에서 수십에서 수백 세트의 소량 배치로 넘어갈 때 가장 자주 받는 질문은: 언제 CNC에서 사출로 전환해야 하는가?입니다. 통일된 답은 없지만 판단 사슬이 있습니다: 먼저 연간 사용량을 보고, 다음으로 개별 부품의 구조 복잡도를 보고, 마지막으로 재료 교체가 가능한지 봅니다. 정밀 그리퍼 부품 가공의 양산 전환은 본질적으로 “조립할 수 있다”를 “매 배치마다 조립할 수 있다”로 바꾸는 것입니다.

손가락 관절과 중수골 베이스 같은 하중 지지 부품은 업계에서 흔히 장기간 CNC 밀링이나 선반 가공을 유지합니다. 이유는 단품 비용이 아니라 반복 속도에 있습니다: 베어링 자리 구멍 직경을 바꾸거나 배선 홈을 추가할 때 CNC는 프로그램을 고치고 다시 클램핑하면 되지만, 사출은 금형을 고쳐야 합니다. 보통 특정 플라스틱 부품의 연간 사용량이 수백에서 수천 개로 안정되고 구조가 더 이상 크게 바뀌지 않을 때 비로소 사출을 진지하게 평가할 가치가 있습니다. 이 기준은 부품 부피, 금형 캐비티 수, 표면 요구와 강하게 연관되며, 구체적으로는 도면과 금형 방안을 봐야 하고 하나의 숫자로硬套하면 안 됩니다.

어떤 정밀 그리퍼 부품이 CNC 유지에 적합하고 어떤 것이 사출 전환에 적합한가

대략적인 구분: 하중을 받고, 결합면이 있으며, 후가공으로 구멍 위치를 보장해야 하는 부품은 CNC 유지 쪽; 하중을 받지 않고, 박벽이며, 외형이 곡면 위주인 외장 부품은 사출 전환 쪽입니다. 센서 하우징은 중간에 있습니다 — 밀봉면과 장착 구멍 위치 요구가 엄격하면 하우징 자체는 여전히 CNC를 쓰고 장식용 외장 커버만 사출로 전환할 수 있습니다. 중수골 베이스가 하나의 다구멍 판재라면 CNC의 평면도와 구멍 간격 일관성이 보통 더 제어 가능하며, 그것이 스냅이 있는 박형 쉘로 바뀌면 사출의 장점이 드러납니다.

정밀 그리퍼 부품 가공에서 흔한 오판에 주의하세요: “형상이 복잡하다”를 “반드시 사출”로 여기는 것입니다. 복잡함이 사출에 적합하다는 뜻은 아닙니다. 사출이 진정으로 경제적인 것은 배치가 충분히 크고, 구조가 이형을 허용하며, 재료가 사출 가능할 때입니다. 셋 중 하나라도 빠지면 CNC나 복제 금형이 오히려 더 간편합니다.

DFM 사전 반영: 드래프트 각도, 벽 두께, 수축 보상을 도면에 명시

사출 성형으로 전환하는 부품의 경우, DFM은 금형을 열기 직전에야 보완해서는 안 되며, 가급적 부품 설계가 확정되기 전에 도면에 반영하는 것이 좋습니다. 가장 중요한 세 가지 파라미터는 다음과 같습니다:

이 세 가지 항목은 모두 '도면에 쓰지 않으면 금형을 연 뒤 큰돈이 드는' 범주에 속합니다. 사출 평가 전에 공급업체가 먼저 한 차례 DFM 피드백을 수행하여 드래프트, 벽 두께, 게이트 위치를 한 번에 명확히 하는 것이 좋으며, 금형을 연 뒤 수정하는 것보다 낫습니다. 재료 수축과 구조적 실현 가능성이 확실하지 않다면, 3D 프린팅이나 복제 금형으로 몇 개를 먼저 만들어 실장해 보는 것이 곧바로 강재 금형을 여는 것보다 안전합니다.

게이트 위치가 박벽 정교한 로봇 손 부품 충전에 미치는 영향

정교한 로봇 손의 외피 부품과 손가락 패드 보호 슬리브는 흔히 얇고 길어서, 게이트 위치가 충전 가능 여부를 직접 결정합니다. 게이트를 두꺼운 영역에 열어 용융체가 얇은 끝을 향해 밀려가게 하는 것이 반대 방향보다 충전이 더 쉽습니다. 다중 게이트는 흐름 길이를 줄일 수 있지만 용착선이 남아, 하중을 받거나 밀봉면에 위치하면 문제가 됩니다. 박벽 부품의 흔한 실패는 끝단 미충전, 용착선 강도 부족, 휨이며, 이 세 가지는 대부분 금형을 열기 전에 몰드플로우 해석으로 예측할 수 있어 시간을 들일 가치가 있습니다.

비용과 반복 속도의 균형은 이렇게 볼 수 있습니다: CNC는 단가가 비싸지만 설계 변경 시 금형 비용이 거의 없고, 사출은 단가가 저렴하지만 금형 투자가 일회성이고 금형 수정 주기가 깁니다. 정교한 로봇 손처럼 여전히 빠르게 반복 개발 중인 제품은 흔히 하중 지지 부품과 외피 부품을 다른 경로로 가져갑니다. 관절은 CNC로 남기고, 슬리브는 사출로 전환하여 각자 최적의 해법을 사용하는 것이지, 손 전체의 공정을 억지로 통일하지 않습니다. 특정 부품이 어느 경로를 가야 할지 평가하려면 먼저 AI 대화 견적 또는 클래식 견적으로 CNC와 사출 두 방안의 비용을 나란히 비교한 뒤 결정하면 됩니다.
