비표준 위치결정 핀 한 배치의 세 가지 증상: 조립 현장에서 거슬러 추적하기
비표준 자동화 장비 한 대를 가정해 보자. 도면에는 위치결정 핀과 안내 핀 한 배치가 있고, 재질은 6061 알루미늄 합금이며, 끼워맞춤면은 홀과 맞춰 사용한다. 공정 위치에 장착할 때 세 가지 증상이 나타난다. 위치결정 핀이 과잉으로 압입되고, 홀 위치가 맞지 않으며, 아노다이징 후 같은 배치의 색이 진하기가 다르다. 이런 문제는 '가공공장을 바꾼다'는 것으로 한 번에 해결하기 어렵다. 세 증상이 각각 세 가지 단계, 즉 도면 정의, 공정 체인, 공급업체 대응 방식에서 비롯되기 때문이다.
이 글은 진단 순서에 따라 거슬러 추적한다. 먼저 도면이 사실상 표준을 빠짐없이 적었는지 보고, 다음으로 후처리 체인이 어디서 끊겼는지 보며, 마지막으로 공급업체가 견적 전에 DFM 피드백을 주는지 본다. 각 증상마다 실행 가능한 점검 동작을 하나씩 제시한다.
먼저 표준품과 비표준품을 구분하라: 사실상 표준은 바로 당신의 도면이다
조립 현장에서 논쟁이 붙은 그 위치결정 핀은 종종 가공공장이 잘못 만든 것이 아니라 도면이 말을 분명히 하지 않은 것이다. 표준품은 기성 규격과 기성 가격이 있어 나사 부품, 구름 베어링 같은 것은 모델만 알면 살 수 있다. 비표준품은 통일된 분류도 없고 국가표준이 대신 보증해 주지도 않으며, 치수, 공차 밴드, 표면 거칠기, 데이텀 모두 고객 도면이 정의한다. 그래서 '비표준'은 표준이 없다는 뜻이 아니라 표준을 도면이 담당한다는 뜻이다. 도면에서 한 줄이 빠지면 배치 하나가 흩어진다.

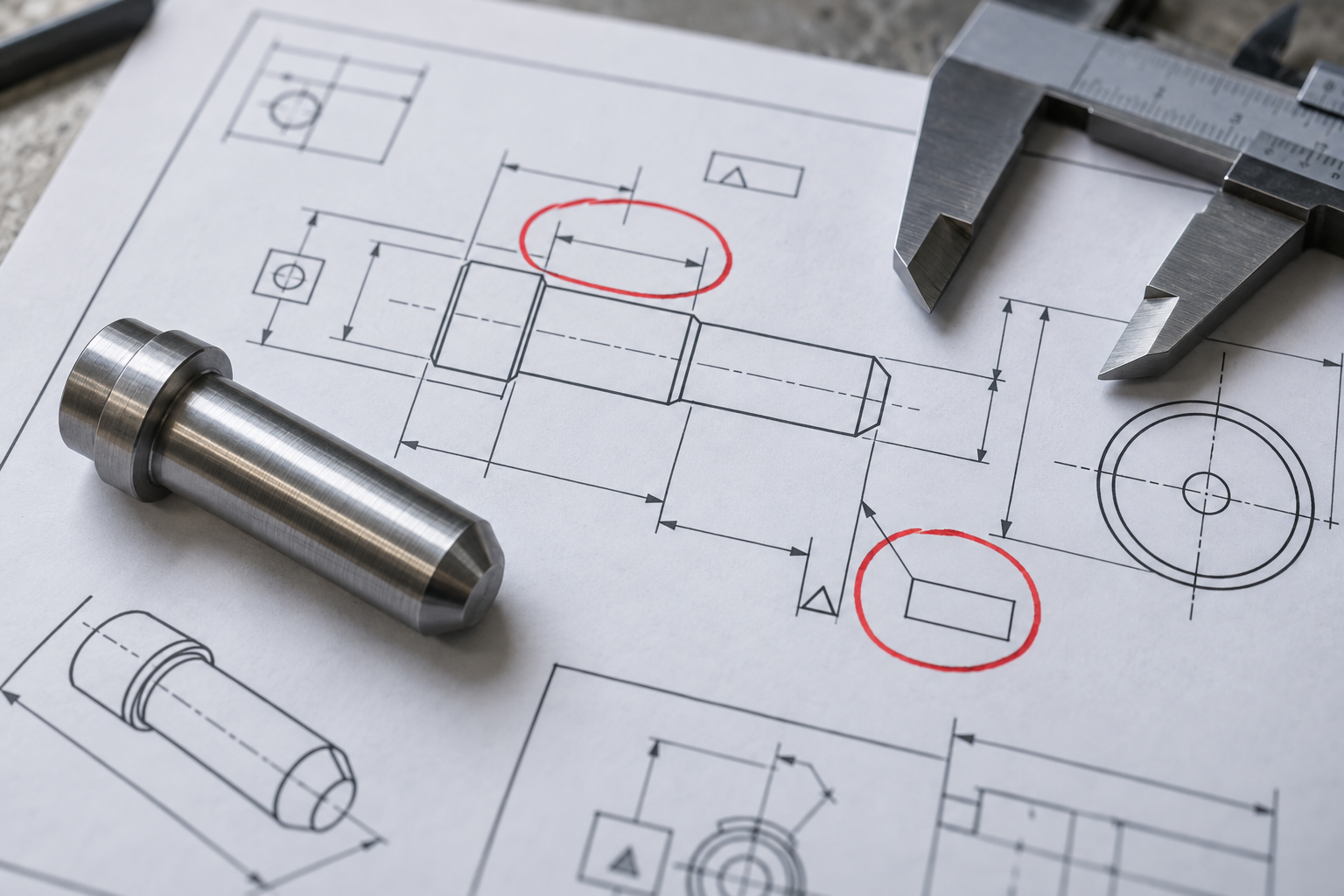

판단 규칙은 간단하다. 도면에 기본 치수만 표기하고 공차 밴드와 데이텀을 표기하지 않으면 배치 불일치는 거의 필연적이다. 견적 전에 이 세 가지를 엔지니어링에 확인한다. 끼워맞춤면 공차 밴드가 적혔는지, 데이텀이 유일한지, 거칠기가 Ra로 표기되었는지. 확인할 수 없으면 단가부터 논하지 말 것.

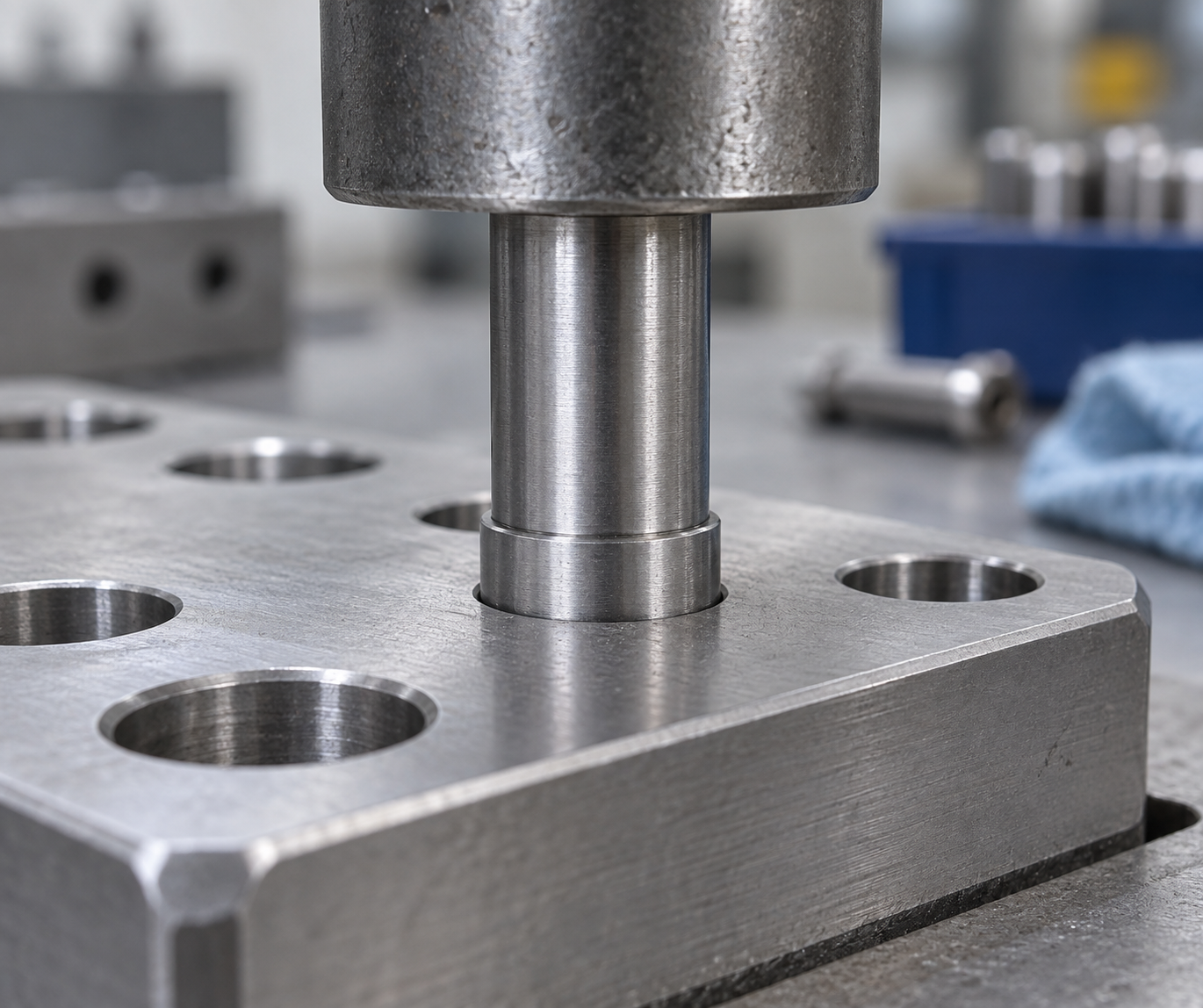

진단 1: 공차와 표면 거칠기 정의 누락은 과잉 끼워맞춤과 편차의 최대 근본 원인
점검 체크리스트: 견적 전에 이 네 가지를 먼저 통과시켜라

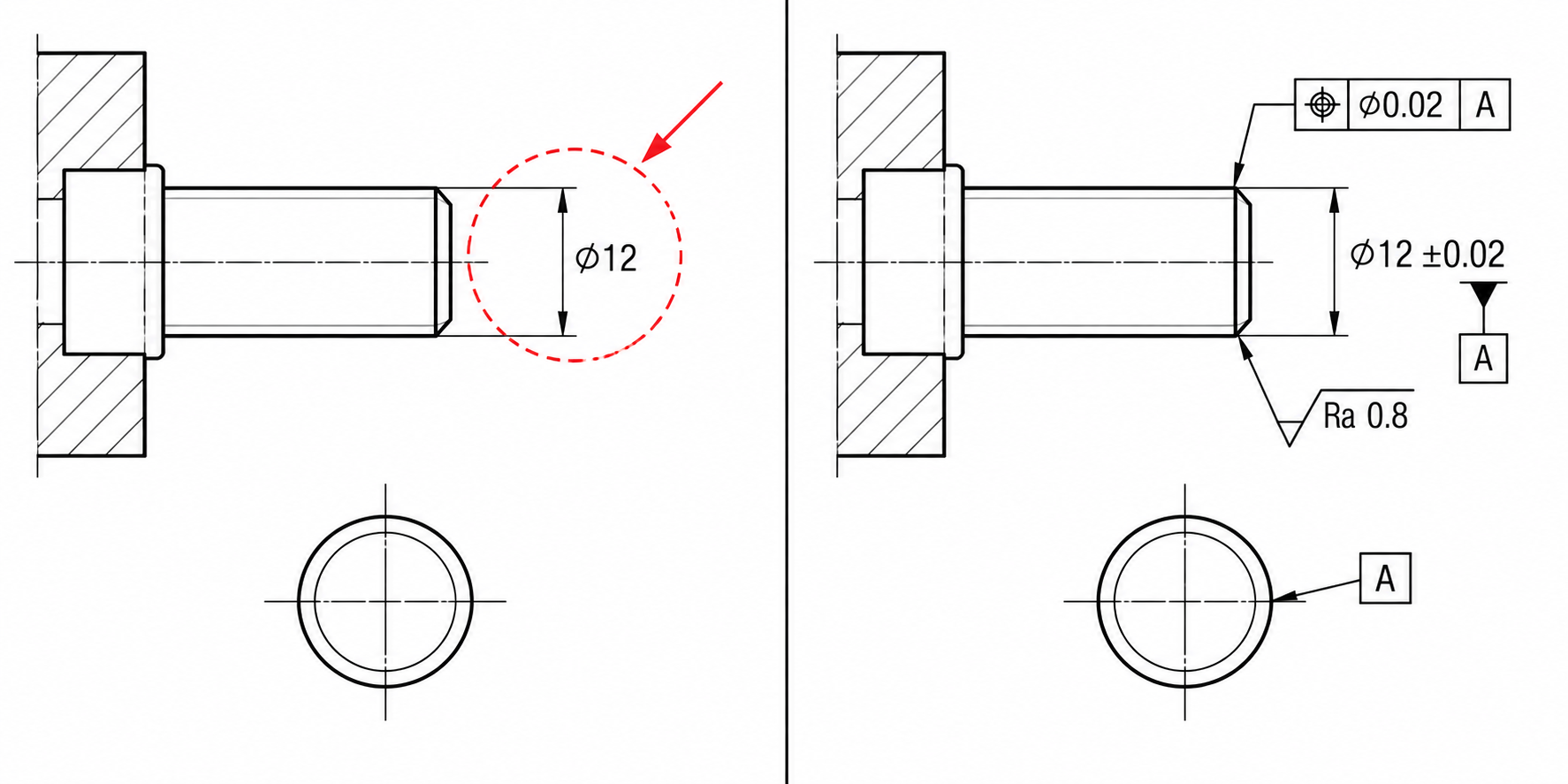

- 끼워맞춤면에 공차 밴드가 표기되었는가: 과잉 끼워맞춤은 H7/p6, 헐거운 끼워맞춤은 H7/g6처럼, φ12만 써서는 안 된다.
- 데이텀이 유일한가: 위치결정면, 조립면에 주 데이텀 하나를 지정하여 데이텀 체인 충돌로 인한 홀 위치 편차를 피한다.
- 거칠기가 Ra로 표기되었는가: 끼워맞춤면은 보통 Ra 1.6–0.8, 비끼워맞춤면은 Ra 3.2로 완화 가능하며, 밀봉면은 별도로 논의한다.
- 형상공차가 표기되었는가: 동축도, 직각도, 위치도는 조립에 직접 영향을 주며, 누락되면 공급업체는 경험에 따라 여유량을 둘 수밖에 없다.
if / then 임계값
진단 2: 후처리 체인이 어디서 끊겼는가 — 샌드블라스팅, 아노다이징, 전기도금의 순서와 색차
같은 배치의 알루미늄 합금 안내 핀이 아노다이징 후 색차가 나타나고, 조립할 때 외경이 0.02 mm 커져 홀에 들어가지 않는 것을 발견했다. 이것은 아노다이징 자체의 문제가 아니라 후처리가 기술 협약서에 명시되지 않은 것이다.
| 증상 | 흔한 근본 원인 | 점검 동작 |
|---|---|---|
| 같은 배치 색차, 얼룩 | 기재 배치가 다름, 샌드블라스팅 입도 불일치, 아노다이징 욕액 변동 | 초품 색상 샘플 확인을 요구하고, 기재 등급과 샌드블라스트 메시를 명기할 것 |
| 막 두께 불균일, 국부 절연 | 양극산화 막 두께 미표기, 전도성 산화와 양극산화 혼용 | 도면에 막 두께 범위를 표기하고, 절연성 요구를 명확히 하며, 둘 중 하나만 선택하고 혼용하지 말 것 |
| 산화 후 조립 간섭 | 막 두께가 끼워맞춤 간극을 차지했으나 도면에 여유를 두지 않음 | 끼워맞춤 치수 표기 시 막층 포함 여부를 명시하고, 필요 시 여유를 둘 것 |
공정 체인 순서는 뒤집을 수 없다: 금속 부품은 도장 전에 일반적으로 샌드블라스트를 먼저 하고, 플라스틱 부품은 분무 처리를 많이 사용한다; 알루미늄 합금 색상 변경에는 산화를 흔히 사용하는데, 전도성 산화는 막이 얇고 전도성이 있으며, 양극산화는 막이 두껍고 절연성이 좋다——둘 중 잘못 선택하면 접지나 절연에 문제가 생긴다. 후처리는 반드시 기술 협약서에 공정, 순서, 검수 항목을 명확히 적어야 하며, 그렇지 않으면 공급업체가 관행대로 하여 배치 간에 맞지 않게 된다. 초품은 치수 외에도 색상 샘플과 막 두께를 확인해야 한다.
점검 동작: 후처리를 도면에 기재하는 세 가지 항목
- 기재 등급과 상태를 명기해야 색차 책임이 기재에 있는지 공정에 있는지 구분할 수 있다;
- 후처리 유형, 막 두께 범위, 끼워맞춤 치수 영향 여부를 표기할 것;
- 초품 색상 샘플과 막 두께 검사 보고서를 요구하여 배치 검수 기준으로 삼을 것.
진단 3: 공급업체 평가——견적 전에 DFM 피드백이 있었는가
동일한 비표준 위치결정 핀 도면을 세 공급업체에 보냈다: A는 단가와 납기만 회신하고, B는 단가와 함께 두 곳의 라운드 권장사항을 첨부하며, C는 단가를 회신하고 기준이 유일하지 않음을 지적하며 공차 밴드를 끼워맞춤면으로 좁힐 것을 권장하고 후처리 순서를 확인한다. 앞의 두 증상의 근본 원인은 종종 이 응답 차이에 숨어 있다——단가만 회신하는 것은 도면 문제를 기계 위에서 해결하도록 남겨두는 것과 같다.
| 평가 차원 | 단가만 회신 | 견적 전 DFM 피드백 제공 |
|---|---|---|
| DFM 사전 적용 | 도면 검토 없이 도면대로 견적 | 기하 단순화와 공작기계 적합성 권장사항을 먼저 제시 |
| 공차/표면조도 | 도면을 그대로 따르고 누락을 추궁하지 않음 | 정의되지 않은 부분을 표시하고 기준을 확인 |
| 후처리 | 기계가공 가격만 견적하고 산화는 별도 계산 | 자체 또는 안정적 외주와 순서를 명확히 함 |
| 난가공 재료 | 등급을 묻지 않고 바로 견적 | 가공성과 공구 방안을 확인 |
| 품질 관리 | 완제품만 제공 | 소재부터 정삭까지 전 공정을 포괄 |
DFM의 핵심 동작은 세 가지다: 공작기계 능력에 맞게 기하를 단순화하고, 재료는 가공성과 최종 성능을 함께 고려하며, 공차와 조도는 기능에 따라 정확히 정의한다. 견적 전에 이 세 가지를 기꺼이 하는 공급업체는 보통 초품 단계에서 도면 수정을 함께 해주려 한다. 밀링, 선반 가공과 후처리 연계를 포괄하는 가공 능력을 먼저 보고 싶다면 CNC 가공 능력을 참고할 수 있다.
자주 묻는 질문
다음 질문은 비표준 부품 견적과 검수 현장에서 나온 것으로, 답변은 “먼저 도면 확인, 다음 공정 체인 확인, 마지막 공급업체 확인” 순서로 제시하며, 엔지니어링이나 구매와 바로 맞춰볼 수 있다.
비표준 부품은 국가 표준이 없는데, 가공업체가 만든 것이 합격인지 어떻게 판단하는가?
합격 판정 기준은 국가 표준이 아니라 당신의 도면에 있다. 도면에 치수 공차 밴드, 기준, 형상 공차, 표면 조도 Ra를 명확히 적으면 검사구와 검사 보고서는 이 항목들로 대조한다. 도면에 기본 치수만 표기하고 공차와 기준을 표기하지 않으면 배치 불일치는 거의 필연적이다——이는 가공업체의 문제가 아니라 검수 근거의 부재다. 견적 전에 엔지니어링이 핵심 끼워맞춤면을 먼저 보완하게 하고, 그다음 단가를 논의하라.
위치결정 핀 조립이 과盈인데, 가공 초과인가 도면이 끼워맞춤을 정의하지 않은 것인가?
먼저 세 가지를 측정하라: 끼워맞춤 외경, 끼워맞춤 구멍 지름, 동축도. 치수가 모두 도면 공차 내에 있는데도 과盈이라면, 대개 도면이 단측 공차만 주고 끼워맞춤 공차 밴드를 주지 않았거나 기준이 통일되지 않은 것이다. 일반적인 방법은 끼워맞춤면과 안내면을 기능에 따라 업계 통상 ±0.01 mm 수준으로 좁히고, 비끼워맞춤면은 완화하는 것이다; 더 엄격해야 하는지는 조립 기능에 따라 구체적으로 평가해야 하며, 일률적으로 엄격하게 하면 비용만 올라간다.
알루미늄 합금 부품이 산화 후 색차와 막 두께 불균일이 발생하는데, 책임은 어떻게 나누는가?
먼저 기술 협약서에 후처리가 명시되어 있는지 확인하십시오. 알루미늄 합금은 흔히 산화 착색을 사용하며, 전도성 산화와 아노다이징으로 나뉘고, 아노다이징 피막은 더 두껍고 절연성이 좋아 두 가지의 외관과 치수 영향이 다릅니다. 협약서에 공정 유형, 피막 두께 범위, 색상 견본이 명확히 기재되지 않으면 색차에 대한 책임을 묻기 어렵습니다. 점검 항목: 초도품 색상 견본과 피막 두께 확인을 요구하고, 후처리가 결합 치수를 변경하는지 명확히 하십시오——아노다이징은 치수를 잠식하므로 결합면에 여유를 두어야 합니다.
견적 전에 공급업체가 단가만 회신하고 DFM 피드백을 주지 않으면 발주할 수 있습니까?
단순 부품은 가능하지만, 복잡한 비표준 부품은 위험이 높습니다. DFM의 핵심은 기하 형상을 단순화하여 공작기계 능력에 맞추고, 재료는 가공성을 고려하며, 공차와 표면 조도를 정확히 정의하는 것입니다. 상대가 예각, 깊은 캐비티, 박벽, 난가공 재료(예: 초내열합금, PEEK 계열 엔지니어링 플라스틱)에 대해 아무런 피드백이 없다면 공정 검토가 이루어지지 않은 것이며, 문제는 초도품에 이르러서야 드러납니다. 판단 규칙: 견적서에 DFM 의견이나 대안이 포함된 경우 우선하고, 숫자만 보고하는 경우 먼저 추궁한 후 결정하십시오.
비표준 부품은 반드시 표준 부품보다 비쌉니까? 어디가 비쌉니까?
일반적으로 동종 표준 부품보다 높으며, 폭은 재료, 공차, 배치 수량, 후처리 복잡도에 따라 달라지고 고정 배수는 없습니다. 단품 프로그래밍과 클램핑, 전용 검사구, 후처리 외주, 불량 위험에 비용이 듭니다. 원가를 낮추려면 먼저 기하 단순화와 공차 등급화를 하십시오: 정밀도는 실제로 결합하는 면에만 적용하고 나머지는 완화하며, 배치 수량이 충분히 크면 사출 성형이나 복제 금형 전환을 평가하되, 구체적으로는 도면과 수량에 따라 확인해야 합니다.
Key takeaways
- 비표준 부품의 사실상 표준은 고객 도면이다. 핵심 끼워맞춤 치수에는 반드시 공차 밴드, 데이텀, 표면 거칠기를 표기해야 하며, 하나라도 빠지면 견적 전에 엔지니어링에 확인해야 한다. 현장이 스스로 추측하게 두지 말 것.
- 공급업체를 평가할 때는 먼저 견적 전에 DFM 피드백을 주는지 본다. 단가만 회신하고 공정 리스크를 회신하지 않는 업체는 보통 후처리 체인과 초도품 확인도 취약하다.
- 끼워맞춤면과 안내면은 기능에 따라 업계에서 흔한 ±0.01 mm 수준으로 조이는 것으로 충분하다. 비끼워맞춤면과 외관면은 완화하여 절약한 비용을 핵심 치수에 투입한다.
- 후처리(샌드블라스팅, 아노다이징, 전기도금, 실크스크린)는 기술 협약서에 명시하고 초도품 색상 샘플/도막 두께 확인을 해야 한다. 그렇지 않으면 조립 간섭과 색차가 양산 단계에서 집중적으로 터진다.
- 난삭재는 성능만 보고 가공성을 보지 않으면 비용과 납기가 통제 불능이 된다. 소재를 정하기 전에 소재 상태, 공구 방안, 열처리 순서를 먼저 확인한다.
