기계 가공에서 테플론 소재의 활용: PTFE CNC 가공의 난점과 기술

테플론(PTFE)은 어떤 소재입니까?

PTFE는 CNC 가공에서 흔히 사용되지만 다루기 까다로운 소재입니다. 내식성이 뛰어나고 마찰이 적지만 부드러워 쉽게 변형됩니다. PTFE의 화학 명칭은 폴리테트라플루오로에틸렌이며, 불소계 열가소성 엔지니어링 플라스틱에 속합니다. “테플론”은 원래 상품명이었으나 오늘날 일상적인 의사소통에서는 PTFE를 통칭하는 용어로 자주 사용됩니다. 하지만 엔지니어링 도면과 구매 문서에는 소재 유형과 구체적인 등급을 명확히 기재해야 합니다.

PTFE의 탄소 사슬 외부는 불소 원자로 둘러싸여 있으며 탄소—불소 결합은 비교적 안정적입니다. 이러한 분자 구조 덕분에 대부분의 화학 매질과 쉽게 반응하지 않으며 표면 에너지와 마찰계수도 낮습니다. 이를 기계 설계의 관점에서 설명하면, 부품에 매질이 쉽게 달라붙지 않아 슬라이딩, 밀봉, 절연 및 부식 환경에 적합하다는 의미입니다. 반면 접착이 어렵고 강성과 하중 지지 능력도 금속 소재와 같은 기준으로 이해해서는 안 됩니다.

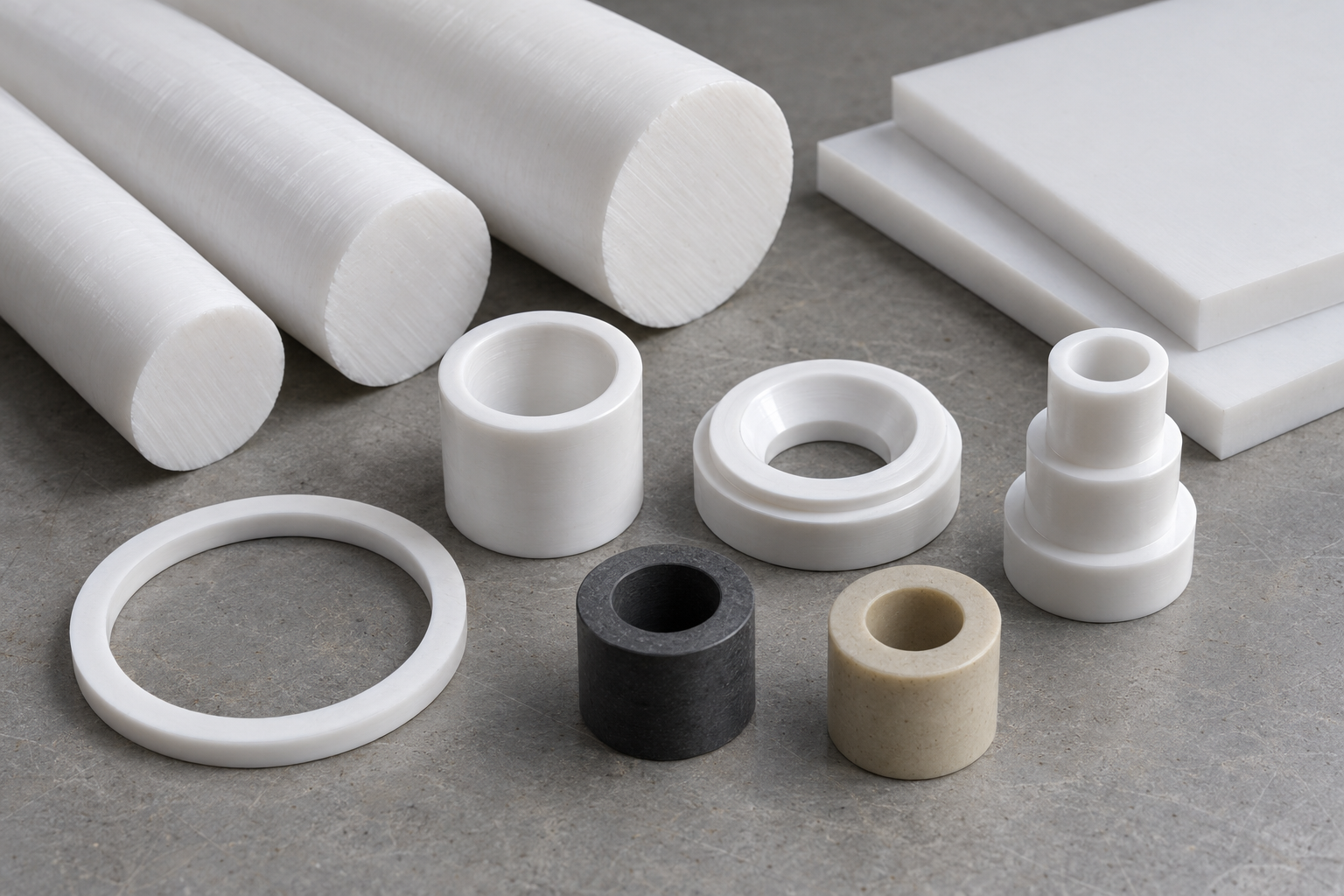

• 순수 PTFE: 내화학성, 낮은 마찰 특성, 전기 절연성과 같은 기본 성능을 우선적으로 유지하지만 크리프 저항성과 치수 안정성은 제한적입니다.
• 개질 PTFE: 소재 배합을 통해 일부 성능을 조정한 것으로, “개질”이라는 표현만으로 용도를 판단해서는 안 되며 해당 등급의 데이터를 확인해야 합니다.
• 충전 PTFE: 유리, 탄소 또는 PEEK 등의 충전재를 첨가하여 내마모성, 압축 저항성 또는 치수 안정성을 개선할 수 있지만 마찰, 전기 및 내화학 성능이 함께 달라질 수 있습니다.

기계 가공용 PTFE는 일반적으로 봉재, 관재, 판재 또는 압축 성형 블랭크 형태로 공급됩니다. 외관이 모두 흰색이더라도 등급에 따라 밀도, 충전재, 잔류 응력 및 치수 안정성이 다를 수 있습니다. 따라서 “테플론으로 가공”한다는 표현만으로는 소재 선정 요건이 완전하지 않습니다. 씰 링, 부싱 또는 절연 부품을 설계할 때는 순수 소재인지 충전 소재인지와 함께 사용 온도, 지속 하중, 접촉 매질 및 검사 조건을 확인한 후 블랭크와 CNC 가공 방안을 결정해야 합니다.

기계 가공에서 테플론의 핵심 특성

테플론(PTFE)의 장점은 단순히 ‘내식성이 뛰어나고 매우 매끄럽다’는 데 그치지 않습니다. 각각의 특성은 부품 구조, 결합 방식 및 사용 한계에 영향을 미칩니다.

• 화학 매질에 대한 내성: PTFE는 강산, 강알칼리 및 다양한 유기용제에 대해 매우 높은 안정성을 지녀 화학공업 설비의 씰, 개스킷 및 라이닝 제작에 적합합니다. 단, 소재를 선정할 때는 매질의 농도와 온도, 충전재 성분을 반드시 확인해야 합니다.
• 낮은 마찰계수: 이 소재는 뚜렷한 자기윤활 특성을 지녀 베어링, 부싱 및 슬라이딩 가이드 부품에 사용할 수 있으며 윤활제 의존도를 줄일 수 있습니다. 그러나 마찰이 낮다고 해서 내마모성이 높은 것은 아니므로 지속적인 하중이 가해지는 경우 마모와 크리프도 평가해야 합니다.
• 넓은 사용 온도 범위: 일반적인 자료에 제시된 연속 사용 온도는 약 -200℃~260℃로, 고온 및 저온 환경의 절연·격리 부품과 밀봉 부품에 적합합니다. 실제 한계는 소재 등급, 하중, 매질 및 수명 요구사항에 따라 달라집니다.
• 우수한 전기 절연성: PTFE는 절연 시트, 절연 슬리브 및 전기·전자 부품에 흔히 사용됩니다. 다만 절연 거리, 벽 두께, 작동 주파수 및 주변 온도는 제품 요구사항에 따라 결정해야 합니다.
• 낮은 표면 에너지와 낮은 부착성: 이 특성은 제품 분리, 오염 방지 및 매질 잔류 감소에 유리하지만 접착 결합을 어렵게 만들기도 합니다. 접착이 필요한 경우 일반적으로 표면 처리, 프라이머 및 접착제 시스템을 검증하거나 기계적 고정 방식을 사용해야 합니다.
• 내후성 및 내노화성: PTFE는 옥외 및 장기 노출 환경에서도 일반적으로 안정적이므로 장기간 작동하는 절연·격리 부품과 밀봉 부품에 적합합니다. 그러나 방사선, 기계적 피로 및 고하중에 대한 성능은 ‘내노화성’만으로 판단할 수 없습니다.

이러한 특성에는 대가도 따릅니다. 순수 PTFE는 기계적 강도와 강성이 낮고, 치수가 하중, 온도 및 측정력의 영향을 받기 쉽습니다. 테플론 기계 가공 부품을 설계할 때는 낮은 마찰과 내화학성을 크리프, 변형 및 접착의 어려움과 함께 종합적으로 고려해야 하며, 금속 소재를 대체하는 용도로 그대로 적용해서는 안 됩니다.

테플론 CNC 가공은 왜 난도가 높을까요?

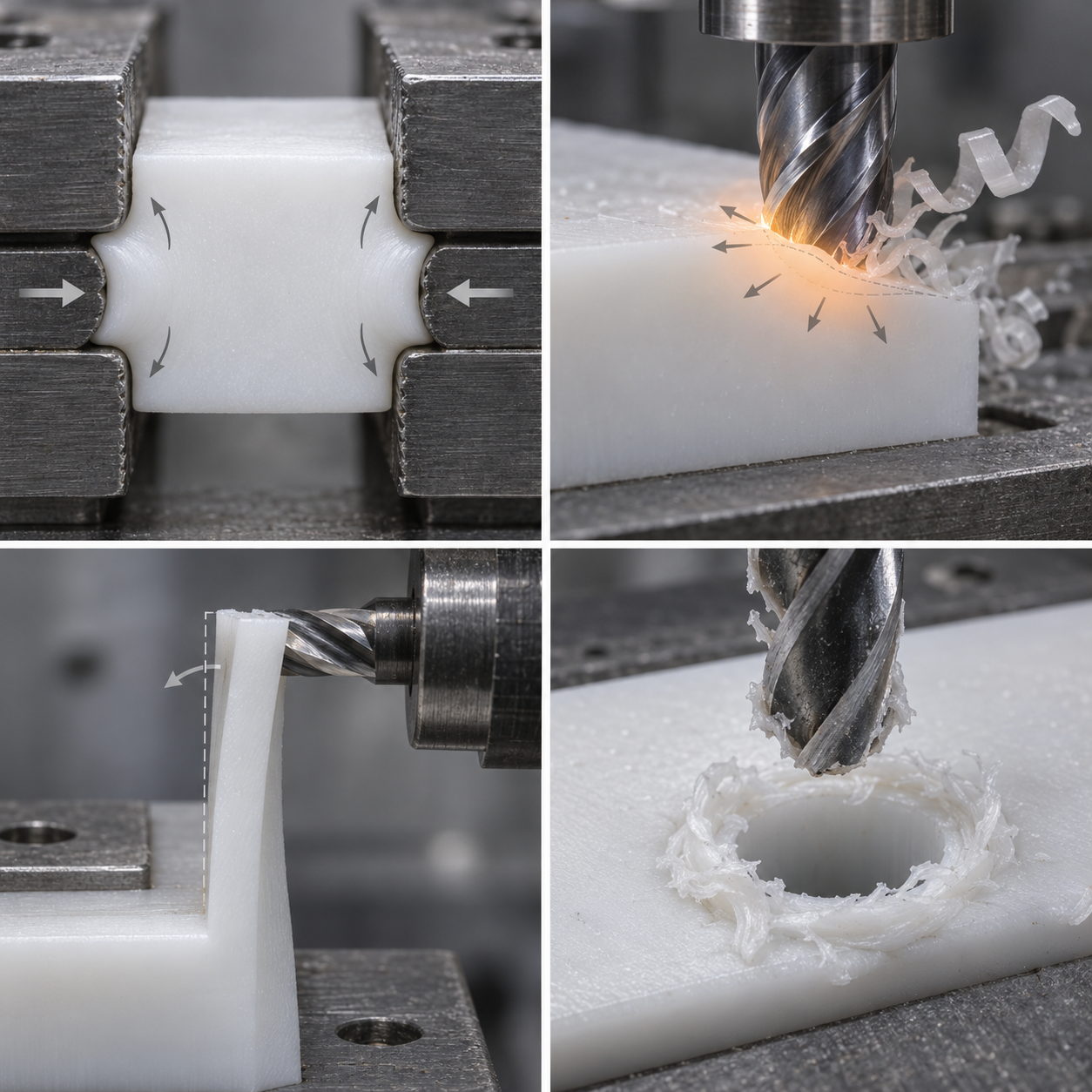

테플론 CNC 가공이 어려운 이유는 소재가 너무 단단해서가 아니라 너무 부드러워 압력과 온도에 따라 형상이 쉽게 변하기 때문입니다. 크리프, 열 축적, 낮은 강성 및 절삭 중 소재 번짐 현상은 서로의 영향을 더욱 증폭시키므로 알루미늄 합금과 같은 금속의 절삭 조건과 검사 방식을 그대로 적용할 수 없습니다.

PTFE 크리프: 하중에 따라 치수가 서서히 변함

문제: 가공 직후에는 부품 치수가 규격에 부합하더라도 지속적으로 압력을 받으면 변형될 수 있습니다. 원인: PTFE는 클램핑력, 측정력 또는 작동 하중이 가해질 때 크리프가 쉽게 발생합니다. 대응: 장시간 강하게 클램핑하지 말고 측정기의 측정력을 제어하며, 부품의 실제 온도, 하중 및 조립 상태를 기준으로 치수를 평가해야 합니다.

PTFE의 낮은 열전도성: 절삭열이 국부적으로 집중됨

문제: 가공 부위가 연화되거나 팽창하고, 냉각된 후 치수가 다시 수축할 수 있습니다. 원인: PTFE는 열전도 속도가 느려 공구 마찰로 발생한 열이 빠르게 방출되기 어렵습니다. 대응: 연속 절삭으로 발생하는 열 유입을 제한하고 칩을 신속히 배출하며 보조 냉각을 실시해야 합니다. 정삭 후에는 부품 온도가 안정될 때까지 기다린 다음 검사해야 합니다.

PTFE의 낮은 강성: 얇은 벽은 공구에 밀리거나 클램핑으로 눌리기 쉬움

문제: 얇은 벽, 긴 돌출부 및 미세 형상에는 진동, 공구 밀림 또는 진원도 불량이 발생하기 쉽습니다. 원인: 소재의 강성이 낮아 절삭력과 클램핑력 모두 공작물을 이론적인 위치에서 벗어나게 할 수 있습니다. 대응: 공작물과 공구의 돌출 길이를 줄이고 클램핑 면적을 늘리며, 얇은 벽이나 구멍 및 공동 주변에는 형상에 밀착되는 지지대를 추가해야 합니다.

절삭 중 소재 번짐 발생: 접힌 가장자리와 버를 방지하기 어려움

문제: 가장자리에 접힌 돌출부, 실처럼 늘어지는 잔여물 및 구멍 입구의 버가 발생할 수 있습니다. 원인: 무딘 공구는 PTFE를 깔끔하게 절단하지 못하고 밀어내기 쉽습니다. 대응: 절삭날을 예리하게 유지하고 적절한 이송 조건을 적용해 반복적으로 문지르듯 절삭하지 않아야 합니다. 또한 설계 단계에서 밀봉 립, 결합 모서리 및 깊은 구멍의 버를 제거할 수 있는 작업 공간을 확보해야 합니다.

이러한 문제는 대개 개별적으로 발생하지 않습니다. 클램핑 변형은 절삭 여유를 변화시키고, 축적된 열은 공구 밀림과 표면 번짐을 더욱 악화시킵니다. 안정적인 테플론 CNC 가공을 위해서는 소재 상태, 클램핑, 공구, 열 및 측정 방법을 하나의 통합된 공정 시스템으로 다뤄야 합니다.

테플론 기계 가공의 클램핑, 공구 및 가공 조건 설정 요령

테플론 가공 공구: 경도보다 날카로운 절삭날이 더 중요

테플론 기계 가공에는 일반적으로 날카로운 초경 공구를 우선 사용하고, 양의 경사각과 충분한 칩 배출 공간을 확보합니다. 무딘 절삭날은 소재를 밀어내기 쉬워 실 모양의 흔적, 말림 및 번진 듯한 표면을 남깁니다. 선삭으로 윤곽을 가공할 때는 요구되는 표면 상태에 따라 비교적 큰 노즈 반경을 선택할 수 있지만, 반경이 클수록 일반적으로 반경 방향 절삭력도 증가합니다. 따라서 얇은 벽의 링이나 길고 가는 부싱을 가공할 때는 오히려 공구 밀림과 변형이 심해질 수 있습니다.

테플론 CNC 가공 조건: 열을 제어하고 유효 절삭 유지

관련 자료에서는 흔히 ‘비교적 낮은 속도와 적극적인 이송’ 방식을 권장합니다. 불필요한 마찰열을 줄이는 동시에 절삭날이 표면을 반복해서 문지르지 않고 소재를 확실히 절삭하도록 하는 것입니다. 그러나 이는 고정된 공식이 아니며, 회전 속도와 이송은 여전히 공작물 직경, 벽 두께, 공구 날 수 및 돌출 길이에 따라 시험 절삭을 거쳐 조정해야 합니다. 절삭유 또는 압축 공기는 열과 칩을 제거하는 데 도움이 되지만, 해당 매체가 부품을 오염시키지 않고 후속 세척 공정 및 사용 환경과 호환되는지 확인해야 합니다.

테플론 기계 가공용 클램핑: 하중 분산 면적 확대 및 가공부 인접 지지

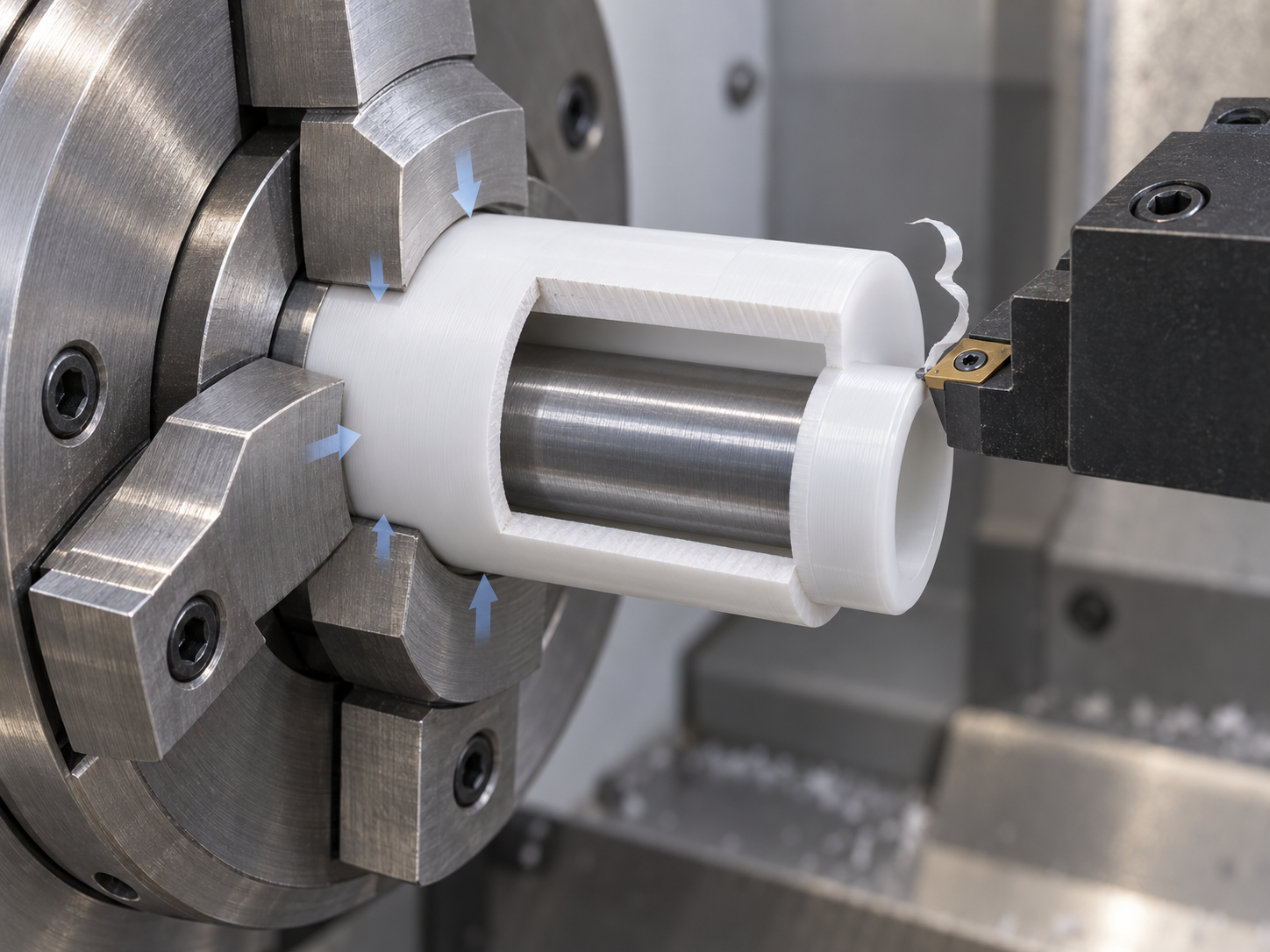

클램핑력이 지나치게 크면 물림 자국이 남거나 원형 부품이 타원형으로 변할 수 있으며, 얇은 벽 구조가 일시적으로 찌그러질 수도 있습니다. 소프트 조, 감싸는 방식의 클램핑 접촉면 또는 맞춤형 지그를 사용해 접촉 면적을 넓히고, 절삭 위치 근처에 국부 지지대를 추가할 수 있습니다. 클램핑력은 미끄러짐 없이 안정적으로 위치를 고정할 수 있는 수준으로 설정해야 하며, 금속 부품의 설정값을 그대로 적용해서는 안 됩니다. 치수 요구사항에도 소재의 탄성 복원, 크리프 및 온도 변화에 대한 여유를 반영해야 합니다. 초기 판단 단계에서 업계에서는 일반적으로 약 ±0.1 mm~±0.2 mm 수준을 기준으로 테플론 가공 공차를 검토하지만, 이는 표준화된 가공 능력 수치가 아니므로 반드시 부품 구조, 기준면, 사용 온도 및 검사 방법을 종합해 검증해야 합니다.

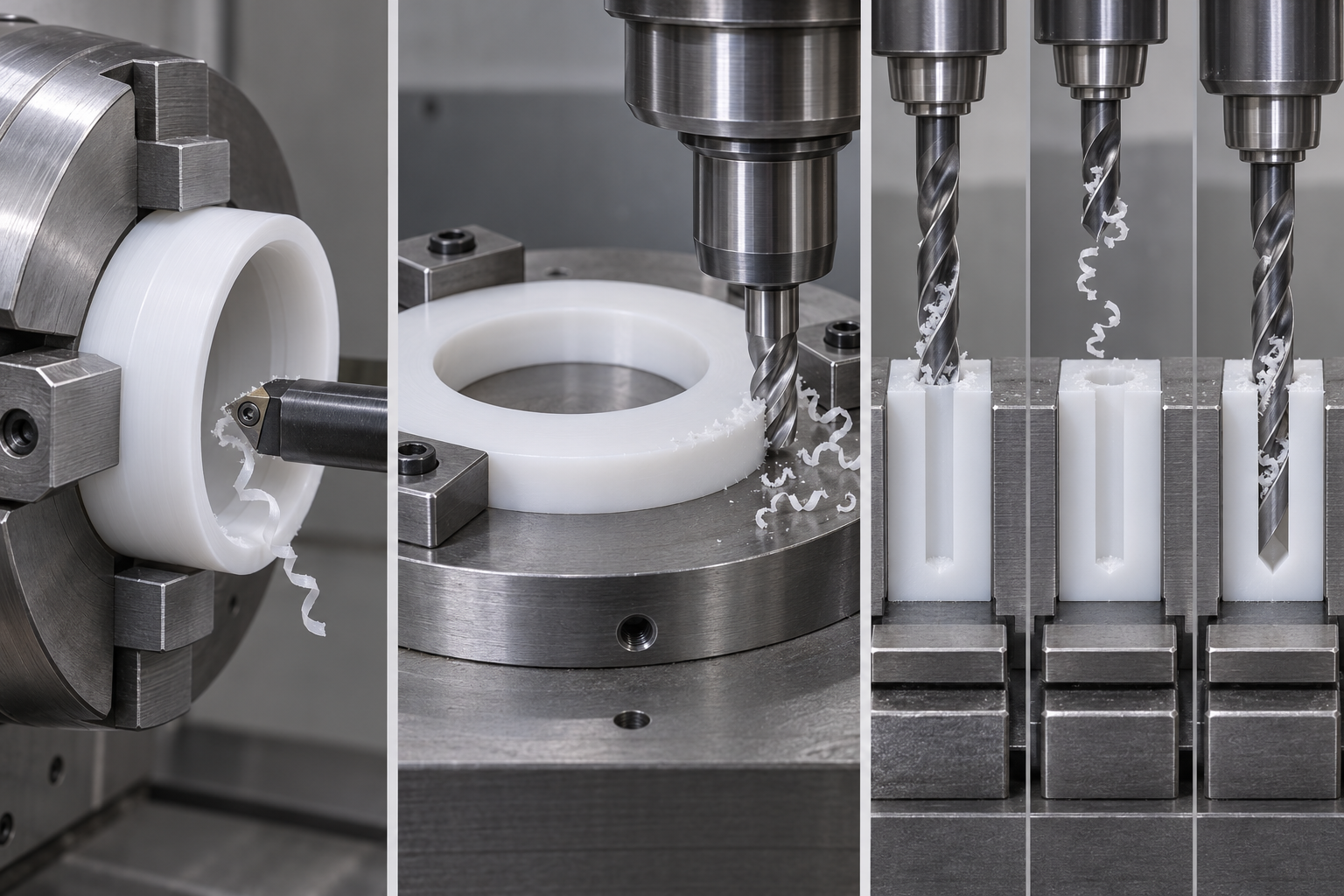

테플론의 일반적인 가공 공정: 선삭, 밀링 및 드릴링

테플론 선삭: 얇은 벽의 변형 및 칩 감김 방지

선삭은 실링 링, 와셔, 부싱 및 회전체형 밸브 부품 가공에 적합합니다. PTFE는 강성이 낮아 얇은 벽의 공작물이 척에 의해 타원형으로 변하기 쉽고, 절삭력으로 인해 공구 밀림이 발생할 수도 있습니다. 따라서 클램핑 면적을 넓히고 클램핑력을 제어하며 공작물의 돌출 길이를 최대한 줄여야 합니다. 날카로운 절삭날은 소재를 확실히 절단해 표면이 눌리거나 번지는 현상을 방지하는 데 도움이 됩니다. 연속적인 띠 모양의 칩은 공작물이나 공구에 감길 수 있으므로 적절한 이송, 칩 브레이킹 방식 및 신속한 칩 제거를 통해 처리해야 합니다. 절단 공정에서는 단면에 말림이 남는 경우가 많으므로 치수 검사 전에 세심하게 제거해야 하지만, 실링 립이 손상되지 않도록 주의해야 합니다.

테플론 밀링: 단순한 가공 조건 조정보다 지지가 더 중요

밀링은 절연판, 슬라이드 블록, 밸브 시트 및 이형 윤곽 가공에 주로 사용됩니다. 판재나 긴 막대형 부품은 지지가 부족하면 절삭 중 아래로 휘고, 지그를 해제한 후 다시 복원되어 평면도와 윤곽 치수가 예상에서 벗어날 수 있습니다. 가공할 때는 평평한 받침판, 소프트 조 또는 맞춤형 지그를 사용해 연속적으로 지지하는 동시에 공구 돌출 길이를 줄이는 것이 좋습니다. 내부 모서리, 좁은 홈 및 얇은 벽의 모서리 부분은 특히 공구 밀림이 발생하기 쉬우므로 절삭 깊이만 늘려 효율을 높여서는 안 됩니다. 여러 층으로 나누어 절삭하고 정삭을 위해 균일한 여유를 남길 수 있습니다.

테플론 드릴링: 말림, 탄성 복원 및 구멍 내부의 열 축적 제어

드릴링의 주요 문제는 구멍 입구의 말림, 구멍 직경의 탄성 복원 및 원활하지 않은 칩 배출입니다. 무딘 드릴은 깔끔한 절단면을 형성하는 대신 소재를 구멍 가장자리 쪽으로 밀어내기 쉽습니다. 깊은 구멍에서 칩이 배출되지 않으면 구멍 벽과 마찰하면서 열이 축적됩니다. 일반적으로 날카로운 드릴과 단계적으로 공구를 빼내 칩을 배출하는 방식을 사용할 수 있으며, 필요한 경우 호환되는 냉각 매체 또는 압축 공기를 함께 사용할 수 있습니다. 관통 구멍의 출구에는 확실한 받침대를 설치해 파손과 버를 줄여야 합니다. 공작물이 아직 뜨겁거나 클램핑력의 영향을 받는 상태에서는 구멍 직경을 즉시 최종 확정해서는 안 됩니다.

공정 순서도 결과에 영향을 미칩니다. 먼저 안정적인 기준면과 주요 윤곽을 가공한 다음, 얇은 벽, 좁은 홈, 작은 구멍 등 변형되기 쉬운 형상을 가공하고, 마지막으로 수작업 트리밍과 검사를 위한 접근 공간을 확보해야 합니다. 이 방식은 성형 후 유연한 부품을 반복해서 고정하는 것보다 누적 변형을 제어하기가 쉽습니다.

테플론 가공 후 치수 검사 및 디버링

PTFE 부품은 공작기계에서 막 분리되었을 때 절삭열과 클램핑 응력이 남아 있을 수 있습니다. 소재가 냉각되고 복원되거나 응력이 해소되면 직경, 평면도 및 구멍 직경이 미세하게 변할 수 있습니다. 따라서 즉시 측정한 값은 공정 모니터링에는 적합하지만 최종 합격 판정의 근거로 바로 사용해서는 안 됩니다.

PTFE 가공 치수는 안정된 상태에서 측정해야 합니다

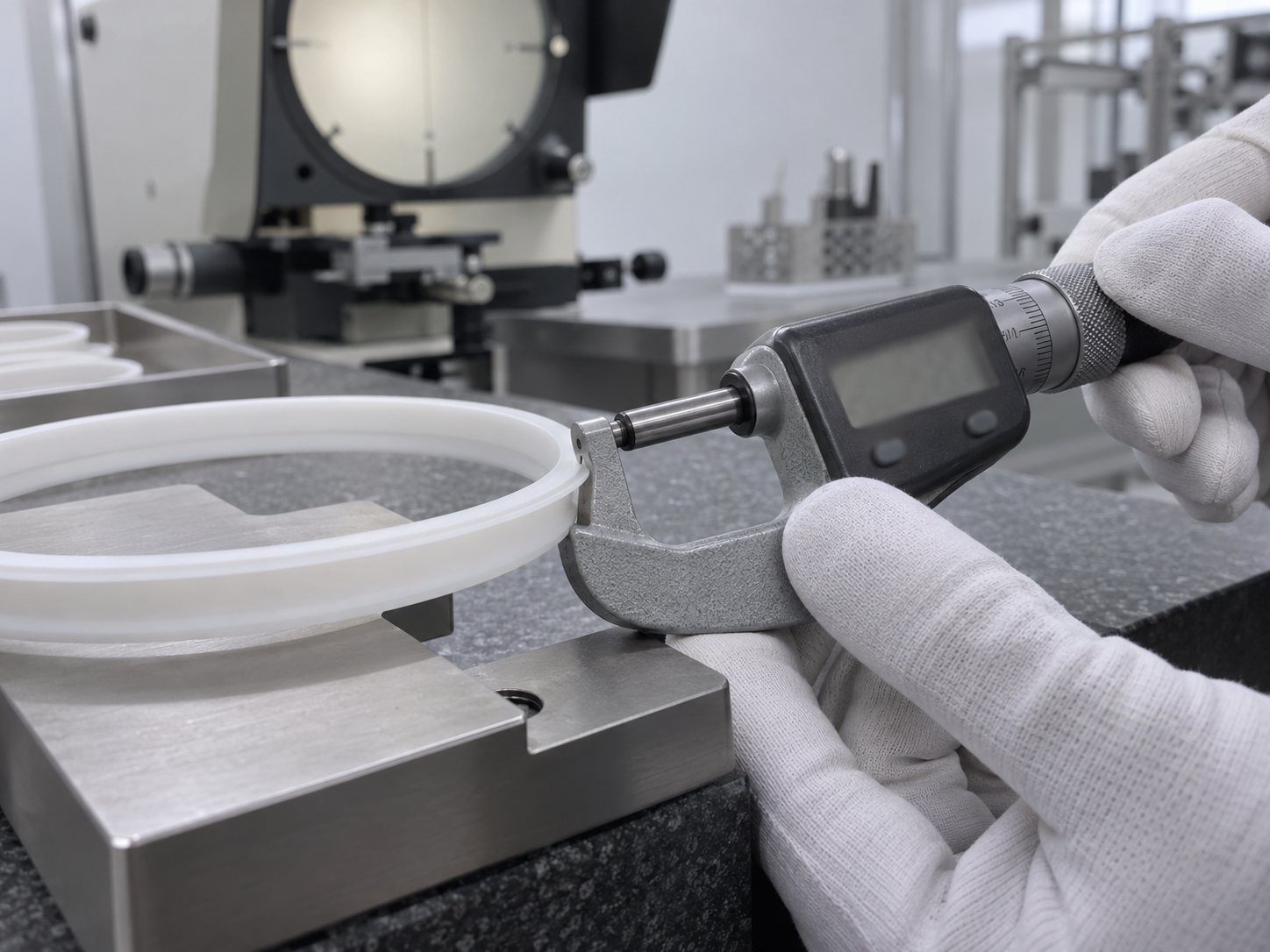

검사 전에 도면 또는 검사 규격에 따라 측정 온도, 안정화 시간 및 지지 방식을 정하고, 공작물과 측정기의 온도를 비슷하게 유지해야 합니다. 캘리퍼스나 마이크로미터를 사용할 때는 측정력도 제어해야 합니다. 압력이 지나치게 크면 얇은 벽, 씰링 립 또는 연질 링이 눌려 변형되어 실제와 다른 ‘합격’ 치수가 측정될 수 있습니다. 얇은 벽의 링, 유연한 개스킷 및 주요 윤곽에는 한계 게이지, 저측정력 측정기, 비전 측정 또는 기타 비접촉식 방법을 사용할 수 있습니다. 재검증이 가능하도록 보고서에 온도, 측정 지점 및 측정 방법을 기록하는 것이 좋습니다.

테플론 부품의 디버링 시 기능성 가장자리를 손상해서는 안 됩니다

테플론 가공 중 발생하는 플래시와 실 모양의 버는 일반적으로 부드러우며, 주로 수작업 스크레이핑, 정밀 트리밍 또는 확대 관찰을 통한 국부 가공으로 제거합니다. 공구로 버의 뿌리 부분을 따라 가볍게 절삭하여 소재가 바깥쪽으로 길게 늘어나지 않도록 해야 합니다. 구멍 입구는 각 구멍을 하나씩 검사해야 하며, 지나치게 큰 모따기로 버를 가려서는 안 됩니다. 씰링 립, 끼워 맞춤 가장자리, 밸브 시트 접촉선 및 절연 간격은 기능성 형상이므로 디버링 후 윤곽과 치수를 다시 검사해야 합니다.

화학적 디버링, 비드 블라스팅 처리 및 냉동 후 정밀 마감이 모든 PTFE 부품에 적합한 것은 아닙니다. 적용하기 전에 샘플 부품을 통해 소재 등급, 벽 두께, 청정도, 표면 거칠기 및 잔류물 위험을 검증해야 합니다. 의료용, 식품 접촉용 또는 고순도 유체용 부품은 해당 사용 규격도 확인해야 합니다. 합격 기준에는 단순히 ‘모든 버 제거’라고 기재하기보다 허용되는 버의 상태, 날카로운 가장자리의 처리 방법 및 접촉 금지 구역을 명확히 규정하는 것이 좋습니다.

테플론 가공 부품의 대표적인 용도와 대체 소재

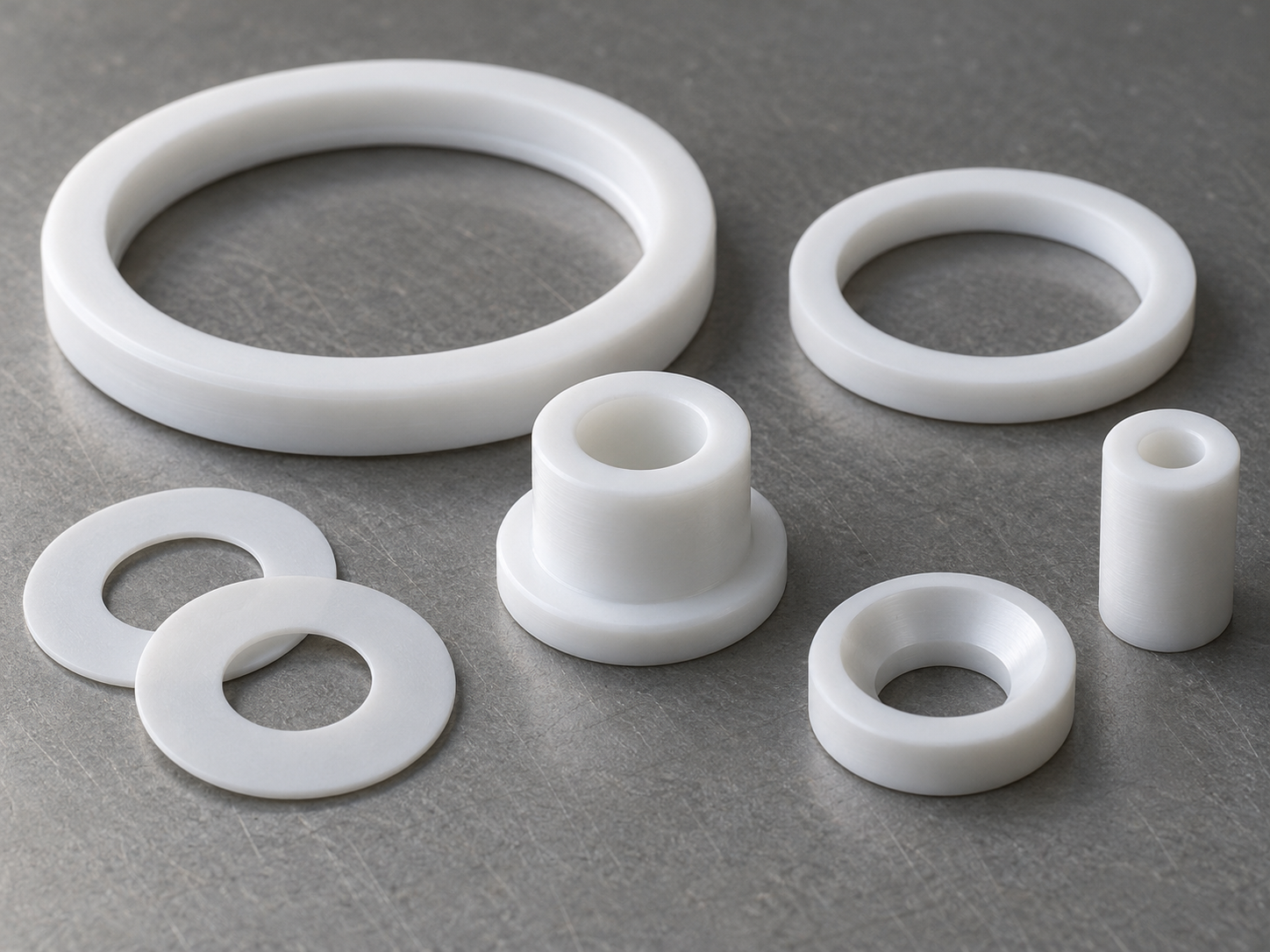

테플론 가공 부품의 가치는 일반적으로 큰 구조 하중을 견디는 데 있는 것이 아니라 마찰, 부식, 점착 또는 절연 문제를 동시에 해결하는 데 있습니다. 대표적인 용도는 다음과 같습니다.

• 자동차 및 일반 기계: 저마찰 부싱, 저하중 기어 및 밸브 부품에 사용하여 윤활 의존도를 낮출 수 있지만, 하중과 크리프를 검토해야 합니다.
• 화학 설비: 씰, 개스킷 및 내부식성 라이닝에 사용되며, 다양한 산, 알칼리 및 유기용매와 접촉하는 환경에 적합합니다.
• 의료 장비: 밸브, 니들 하우징 및 절연 부품에 사용됩니다. 구체적인 소재 등급, 청정도 및 생체 적합성은 해당 사용 규격을 충족해야 합니다.
• 식품 가공 장비: 낮은 표면 에너지는 재료의 점착을 줄이는 데 유리하므로 슬라이딩 부품, 가이드 부품 및 씰에 흔히 사용되지만, 소재의 식품 접촉 요건을 확인해야 합니다.
• 전자·전기: 절연 베이스, 격리 부품 및 일부 고주파 관련 부품에 사용되며, 설계 시 온도, 유전 특성 및 치수 안정성도 평가해야 합니다.

순수 PTFE와 충전 PTFE의 선택 방법

순수 PTFE는 화학적 불활성, 낮은 마찰 및 전기 절연을 우선시하는 용도에 더 적합합니다. 유리, 탄소 또는 PEEK 등의 충전재를 첨가하면 일반적으로 재료의 내마모성, 압축 강도 또는 치수 안정성이 향상되어 하중을 받는 부싱과 내마모 부품에 더 적합해집니다. 그러나 충전재는 마찰 특성, 전기적 성능, 표면 상태 및 내화학성도 변화시킬 수 있으므로 충전 PTFE를 단순히 ‘전반적인 성능 향상’으로 이해해서는 안 됩니다. 재료를 선정할 때는 충전재의 종류와 비율, 접촉 매질 및 작동 하중을 확인해야 합니다.

테플론 대체 재료의 판단 기준

PCTFE, ECTFE 및 PFA 등의 불소계 재료를 후보로 고려할 수 있지만, 각각 중점을 두는 성능은 다릅니다. 일부는 강성이나 낮은 투과성을 더 중시하고, 일부는 용융 가공에 더 적합합니다. 비교할 때는 재료가 단순히 ‘불소계’인지 여부만 볼 것이 아니라 작동 온도, 매질, 투과 요건, 강성, 가공 방식 및 비용을 함께 검토해야 합니다. PTFE는 낮은 마찰과 내화학성이 뛰어나지만 가공 난도가 높고 크리프 위험과 재료 비용도 높으므로 설계 및 제조 과정에서 이를 종합적으로 고려해야 합니다.

테플론 기계 가공의 일반적인 문제

테플론 기계 가공의 공차, 치수 변화 및 접합 성능은 공작기계의 정밀도만으로 판단할 수 없습니다. 재료 등급, 주변 온도, 클램핑 방식, 측정력 및 사용 하중이 모두 결과에 영향을 미칩니다. 아래 네 가지 질문은 도면 검토와 공정 협의에 활용할 수 있습니다.
