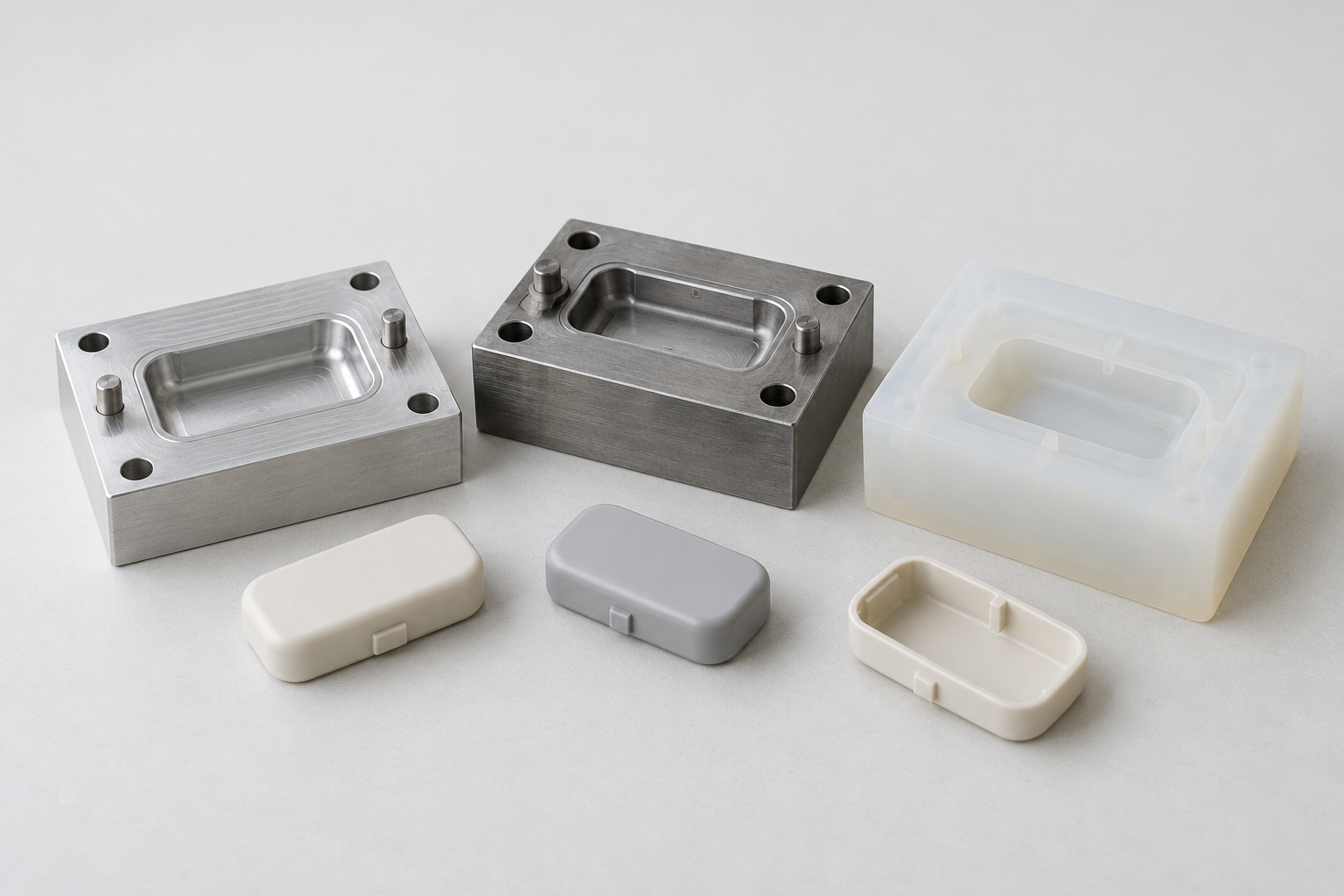

신속 금형 선택 방법: 소량 사출에서 알루미늄 금형, 강철 금형과 소프트 몰드의 의사결정

신속 금형이란 무엇인가: 신속 원형 및 양산 강철 금형과 어떻게 다른가?

제품의 초도 생산 수량은 수백 개 또는 수천 개에 불과하지만 설계가 여전히 변경될 수 있다는 점은 소량 사출에서 흔히 발생하는 프로젝트상의 충돌입니다. 수명이 긴 양산 강철 금형에 바로 투자하면 초기 금형 비용과 설계 고정 리스크가 지나치게 커질 수 있고, 3D 프린팅 시제품만 제작하면 생산용 수지, 사출 결함 및 실제 조립 상태를 검증할 수 없습니다. 신속 금형의 가치는 바로 이 두 가지 사이에 통제 가능한 검증 경로를 구축하는 데 있습니다.

신속 금형은 특정 소재를 의미하지 않으며, 통일된 수명 등급을 가리키는 것도 아닙니다.일반적으로 적층 제조 또는 기계 가공으로 금형, 금형 코어 또는 모델을 제작한 후 사출 등 생산 공정을 통해 최종 부품을 제조하는 방식을 의미합니다. 알루미늄 사출 금형, 프리하든강 금형, 교체형 강철 인서트 및 일부 3D 프린팅 금형은 모두 신속 금형 엔지니어링 방식에 포함될 수 있습니다. 구체적인 선택은 부품 구조, 수지, 누적 수량 및 품질 요구사항에 따라 달라집니다.

신속 금형은 신속 원형과 동일하지 않습니다

신속 원형은 일반적으로 모델 또는 시제품을 직접 출력하며, 외관, 치수, 조립 및 초기 기능 점검에 중점을 둡니다. 반면 신속 금형은 먼저 금형을 제작한 다음 사출 등 양산에 가까운 공정으로 부품을 생산하므로 게이트, 배기, 수축, 휨, 취출 및 충전 불균일과 같은 성형 문제를 드러낼 수 있습니다. 또한 생산용 열가소성 소재의 촉감, 강도 및 표면 상태도 검증할 수 있습니다.

소프트 몰드도 별도로 판단해야 합니다. 업계에서 “소프트 몰드”는 일반적으로 실리콘 몰드와 폴리우레탄 진공 복제를 조합한 방식을 의미하며, 외관 복제, 조립 검증 또는 특정 소량 생산에 적합합니다. 그러나 이는 열가소성 사출 금형과 동일하지 않으며, 사출 소재와 성형 조건의 검증을 직접 대체할 수 없습니다. 선정 전에 먼저 세 가지 질문에 답해야 합니다. 어떤 공정을 검증할 것인가, 예상 누적 생산 수량은 얼마인가, 설계가 이미 확정되었는가?

소량 사출용 신속 금형을 선택할 때 먼저 확인해야 할 5가지 변수

알루미늄 금형인지 강철 금형인지부터 묻지 마십시오. 먼저 이 신속 금형으로 무엇을 검증할 것인지, 예상 생산 수량은 얼마인지, 최종적으로 어떤 수지를 사용할 것인지 확인해야 합니다. 소량 사출 프로젝트는 시제품 검증, 설계 반복 또는 브리지 생산 단계에 있는 경우가 많으며, 초도 생산이 수백 개라고 해서 제품 수명주기 전체에 필요한 수량이 수백 개라는 의미는 아닙니다.

신속 금형 선택의 5가지 엔지니어링 변수

• 검증 목표: 생산용 열가소성 소재, 수축, 휨, 웰드 라인 및 조립 상태를 검증해야 한다면 사출 금형 방식을 우선 비교해야 합니다. 외관이나 촉감만 검증한다면 소프트 몰드 복제만으로도 충분할 수 있습니다.
• 누적 수량: 제품 수명 주기 전체의 누적 수량을 기준으로 추정하며, 첫 번째 주문만 고려해서는 안 됩니다. 폐기, 예비 부품, 시험 금형 및 향후 생산 확대를 위한 여유분도 포함해야 합니다.
• 설계 성숙도: 구조가 여전히 변경될 가능성이 있다면 금형 수정 가능성, 교체형 인서트 및 모듈형 금형 베이스를 평가해야 합니다. 금형 제작비를 낮게 제시한 뒤 반복 가공 비용이 숨겨지는 것을 방지할 수 있습니다.
• 수지 및 충전재: 유리섬유, 무기 충전재 및 난연 시스템은 캐비티, 슬라이더와 게이트의 마모 위험을 높입니다. 재료 등급, 사출 온도 및 압력은 금형 제작 경로에 직접적인 영향을 미칩니다.
• 품질 및 납기: 외관 텍스처, 주요 공차, 캐비티 수, 게이트, 이젝션 및 초품 기준은 모두 금형 구조, 시험 사출 횟수와 일정상의 주요 시점에 영향을 미칩니다.

따라서 공급업체는 3D 데이터, 2D 주요 치수, 수지 등급 및 검사·인수 기준이 없는 상태에서 금형 수명이나 납기를 직접 약속해서는 안 됩니다. 견적 전에 최소한 검토 가능한 CAD 버전 하나를 확정하고, 수량 산정 기준, T1 기준, 금형 수정 범위 및 납기 시작·종료 시점을 서면으로 확인해야 합니다. 그래야 금형 재료 가격만이 아니라 프로젝트 리스크를 비교할 수 있습니다.

소프트 금형, 3D 프린팅 금형과 알루미늄 금형 선택 방법: 검증 목표에 따른 구분

신속 금형은 재료명만으로 비교해서는 안 됩니다. 먼저 부품에서 검증하려는 것이 외관과 조립성인지, 아니면 생산용 열가소성 플라스틱의 유동, 수축, 이젝션 및 치수 안정성인지 확인해야 합니다. 실리콘 소프트 금형, 3D 프린팅 사출 금형 및 알루미늄 사출 금형은 성형 공정이 서로 다르므로 동일한 수명 또는 품질 기준으로 판단할 수 없습니다.

급속 금형은 어떤 경우에 적합한가: 먼저 검증 대상을 확인하세요

프로젝트에서 외관, 촉감 또는 조립 관계만 확인하면 된다면 실리콘 소프트 금형으로 충분할 수 있습니다. 그러나 실리콘 소프트 금형은 목표 열가소성 재료를 사용한 사출 검증을 대체할 수 없습니다. 설계가 여전히 자주 변경된다면, 공급업체가 금형 재료, 사출 온도, 압력 및 허용 가능한 캐비티 수를 명확히 제시한다는 전제하에 먼저 3D 프린팅 금형으로 성형 문제를 관찰할 수 있습니다. 양산 등급 수지, 웰드 라인, 수축, 휨 및 주요 치수를 검증해야 할 때는 알루미늄 급속 금형이 일반적으로 실제 사출 조건에 더 가깝습니다.

급속 금형은 어떤 경우에 적합하지 않은가: 수지와 누적 수량을 간과하지 마세요

유리섬유 강화 나일론, 광물 충전재 또는 난연 시스템은 캐비티, 슬라이더 및 게이트의 마모 위험을 높이므로 일반적인 알루미늄 금형 방안을 기계적으로 적용해서는 안 됩니다. 견적 전에 수지 등급과 충전재, 예상 수명 수량, 외관 기준 및 주요 공차를 확인한 후 강철 인서트를 사용할지 또는 바로 강철 금형으로 업그레이드할지 결정해야 합니다. 이때 비교해야 할 것은 단순한 금형 제작 비용이 아니라 검증 결과, 금형 수정 위험 및 향후 전환 비용입니다.

알루미늄 급속 금형은 어떤 소량 사출 프로젝트에 적합한가?

알루미늄 급속 금형은 일반적으로 설계가 대체로 확정되었지만 여전히 양산 등급 열가소성 플라스틱을 사용한 검증이 필요한 프로젝트에 적합합니다. 예를 들어 기능 시제품, 조립 검증, 과도 생산 및 중소량 납품 등이 있습니다. 알루미늄은 상대적으로 가공이 빠르고 열전도성이 우수하여 시금형 조정 시간을 줄이는 데 유리합니다. 캐비티 수가 많지 않고 구조가 지나치게 복잡하지 않으며 예상 누적 수량이 제한적인 경우에는 초기 금형 투자 비용도 강철 금형보다 낮을 수 있습니다. 업계 자료에서는 일부 알루미늄 금형 적용 범위를 약 500—10000개의 프로젝트로 제시하기도 하지만, 이는 부품 구조, 수지, 사출 조건 및 유지보수의 영향을 받는 예시일 뿐 통일된 수명 기준은 아닙니다.

알루미늄 급속 금형의 마모 한계

알루미늄 금형이 프로젝트를 감당할 수 있는지 판단할 때는 부품 수량만 보아서는 안 됩니다. 유리섬유 강화 나일론, 광물 충전재 또는 기타 마모성 수지는 캐비티, 슬라이더, 이젝터 핀 구멍 및 게이트 영역의 마모를 가속합니다. 박육 부품의 높은 사출 압력, 깊은 슬라이더, 빈번한 생산 사이클 및 높은 금형 온도도 위험을 확대할 수 있습니다. 마모 속도는 게이트 위치, 배기, 탈형 방식, 세척 및 유지보수, 국부 표면 처리와도 관련이 있습니다. 이러한 조건이 동시에 존재한다면 알루미늄 금형에 강철 인서트가 필요할 수 있으며, 예비 경화강 방안을 직접 비교해야 할 수도 있습니다.

알루미늄 금형에서 강철 인서트로 업그레이드해야 하는 시점

제품이 여전히 변경될 가능성이 있다면 쉽게 마모되거나 변경이 잦은 영역을 교체 가능한 인서트로 설계하여, 금형 전체를 다시 제작하는 대신 후속 가공을 해당 부위에 집중할 수 있습니다. 누적 생산량이 계속 증가하거나 주요 치수를 장기간 반복적으로 안정 유지해야 하거나 수지에 유리섬유가 높은 비율로 함유된 경우에는 프리하드강 또는 경화강을 비교 대상에 포함해야 합니다. 공급업체에 견적을 문의할 때에는 수지 등급과 충전재, 예상 누적 수량, 주요 공차, 캐비티 수 및 사출 조건을 함께 제공하고, 수명 가정, 초도품 기준 및 금형 수정 범위를 명확히 제시하도록 요청해야 합니다.

프리하드강 또는 경화강으로 제작한 쾌속 금형은 언제 선택해야 하나요?

제품이 안정적인 검증, 브리지 생산 또는 장기간 반복 납품 단계에 진입하면 프리하드강 또는 경화강 쾌속 금형을 알루미늄 금형보다 우선적으로 검토할 가치가 있습니다. 판단 기준은 강재의 명칭이 아니라 누적 수명 생산량, 수지의 마모성, 치수 일관성, 금형 구조 및 후속 금형 수정 리스크입니다. P20과 NAK80은 프리하드강 방식의 예시로, H13은 경화강 방식의 예시로 사용할 수 있지만 구체적인 재료, 경도 및 열처리는 금형 구조와 성형 조건에 따라 결정해야 합니다.

쾌속 금형에서 강철 금형을 판단하는 네 가지 신호

• [object Object]
• [object Object]
• [object Object]
• [object Object]

단점은 초기 가공 투자와 계획 기간이 알루미늄 금형보다 높을 수 있다는 점이며, 복잡한 슬라이드, 리프터, 깊은 캐비티 또는 고광택 외관은 가공 및 시험 성형 작업량을 늘릴 수 있습니다. 업계 자료에서는 쾌속 금형을 약 10만~50만 회 사이클, 기존 경화강 금형을 그보다 높은 사이클 수명으로 제시하는 경우가 많지만, 이는 통일된 수명 기준이 아닙니다. 수지, 사출 압력, 온도, 구조, 유지보수 및 검사·인수 기준에 따라 결과가 달라집니다. 견적을 받을 때에는 금형 재료 가격만 비교하지 말고 수명 가정, 마모 판정, 유지보수 방식 및 인서트 교체가 필요한 시점을 공급업체가 명시하도록 요청해야 합니다.

쾌속 금형 납기 분해 방법: DFM부터 초도품 승인까지

쾌속 금형의 납기를 단순히 “몇 주”로만 기재해서는 안 됩니다. 구매 담당자와 프로젝트 관리자는 일정을 자료 검토, 금형 설계 및 가공, T1 시험 성형, 금형 수정, 초도품 검사 및 양산 사출의 여러 단계로 나누어야 합니다. 그래야 금형이 완성된 상태인지, 부품이 시험 생산된 상태인지, 또는 제품이 이미 양산 승인을 받은 상태인지 구분할 수 있습니다.

쾌속 금형은 먼저 자료 확정과 DFM 검토부터 시작합니다

견적 또는 생산 일정 수립 전에 CAD 버전, 2D 주요 치수, 공차, 수지 등급과 충전재, 색상, 텍스처 및 예상 누적 수량을 확인해야 합니다. DFM 검토에서는 파팅면, 구배, 평균 벽 두께, 수축률, 게이트, 배기, 취출, 슬라이드 및 잠재적인 유동 해석 리스크를 확정해야 합니다. 설계가 아직 변경 중이라면 전체 캐비티를 너무 일찍 확정하기보다 변경이 잦은 영역을 교체 가능한 인서트로 설계하는 것이 좋습니다.

T1 시험 성형은 쾌속 금형 초도품 승인을 의미하지 않습니다

T1의 목적은 금형이 정상적으로 닫히고 충전, 보압, 냉각 및 취출이 가능한지 검증하고, 미충전, 플래시, 싱크, 휨 또는 배기 부족 등의 문제를 드러내는 것입니다. T1 샘플은 일반적으로 금형 수정 또는 성형 조건 조정이 추가로 필요합니다. 초도품 승인을 위해서는 주요 치수, 외관 텍스처, 조립성, 재료 상태 및 검사 보고서를 추가로 확인해야 하며, 필요한 경우 초도품 수량과 허용 가능한 결함 범위를 명확히 해야 합니다.

납기의 시작점과 종료점을 서면으로 확인하는 것도 중요합니다. 공급업체가 말하는 납기는 발주, 도면 확정, 자재 입고, 금형 제작 착수 또는 T1 시작 시점부터 계산될 수 있으며, 종료점 역시 금형 완성, 초도품 제출 또는 초도품 승인일 수 있습니다. 모듈형 금형 베이스, MUD 금형 베이스 및 수동 또는 반자동 인서트를 사용하면 금형 베이스에 대한 반복 투자를 줄일 수 있지만, 인서트 교체 범위, 금형 수정 책임, T1 이후 수정 횟수 및 양산 사출 시작 조건도 함께 확인해야 합니다.

• 자료 및 DFM: 버전을 확정하고 성형 및 검사 요구사항을 확인합니다.
• 금형 제조: 금형 코어, 인서트, 텍스처 및 주요 가공 단계를 확인합니다.
• T1 및 금형 수정: 성형 조건, 결함, 치수 편차 및 수정 책임을 기록합니다.
• 초도품 및 양산: 승인 기준, 초도품 수량, 포장 및 후속 생산 계획을 확인합니다.

금형 제작비만 보지 마세요: 신속 금형의 총비용과 구매 자료 목록

신속 금형 견적은 금형 제작비만 비교해서는 안 됩니다. 금형 제작, 시험 사출 및 금형 수정, 초도품 폐기, 부품 단가, 유지보수, 예비 인서트, 후속 금형 수정, 그리고 양산용 강철 금형으로 전환하는 비용을 하나의 비용표에 함께 반영해야 합니다. 설계가 아직 확정되지 않은 경우, 초기 견적이 낮은 방안이라도 반복적인 금형 수정과 치수 불안정으로 인해 프로젝트 총비용이 증가할 수 있습니다.

신속 금형 견적은 변경 및 업그레이드 경로를 확인해야 합니다

모듈식 금형 베이스, MUD 금형 베이스 또는 교체형 인서트는 파팅면, 게이트 및 국부 구조를 조정할 가능성이 남아 있는 프로젝트에 적합합니다. 설계 변경이 코어 또는 인서트에 집중될 경우 금형 베이스 전체를 반복 가공하는 일을 줄일 수 있지만, 실제 비용 절감 여부는 캐비티 수, 금형 구조 및 공급업체의 인서트 교체 방안에 따라 달라집니다. 견적 시에는 금형 수명 가정, 금형 수정 범위, T1 기준, 납기 산정 시작점과 종료점, 그리고 향후 강철 금형으로 업그레이드할 때 재사용할 수 있는 부품을 확인해야 합니다.

발주 전에 완전한 신속 금형 자료를 제출하세요

• CAD 버전, 2D 주요 치수, 공차, 예상 누적 수량 및 캐비티 수.
• 수지 등급, 충전재, 색상, 텍스처, 수축률 및 외관 기준.
• 게이트 및 취출 방식 선호 사항, 포장 요구사항, 초도품 수량, 검사 보고서 및 검수 기준.
• T1 및 양산 납품의 범위, 수명 가정, 금형 수정 횟수와 후속 강철 금형 전환 경로를 서면으로 확인합니다.

자료가 완전할수록 공급업체는 신속 금형, 부품 단가 및 납품 리스크를 분리하여 산정하기 쉽습니다. 단순히 “금형 제작에 얼마나 걸리나요?”라고 묻지 말고, 금형 완성, T1 시험 사출, 초도품 승인 및 양산 사출의 각 일정을 별도로 확인해야 합니다.

신속 금형 선정 시 자주 묻는 질문

신속 금형에는 프로젝트 조건과 무관한 정답이 없습니다. 알루미늄 금형, 강철 금형 또는 소프트 금형을 판단할 때는 검증 목적, 누적 생산량, 수지의 마모성, 설계 성숙도, 초도품 기준 및 후속 금형 수정 리스크를 함께 확인해야 합니다.
