소량 금속 부품 신속 가공: DFM과 검사 계획으로 납기 단축

왜 소량 금속 부품의 신속 가공은 항상 “빨라지지” 않을까

프로젝트에 필요한 금속 브래킷, 부싱 또는 장착 베이스는 소량뿐이지만 조립 검증을 서둘러야 하는 경우가 있습니다. 도면에 깊은 캐비티, 비표준 홀, 여러 개의 엄격한 공차와 전체 검사 보고서 요구사항이 동시에 포함되어 있다면, 공급업체가 확정 견적을 내지 못하는 이유가 반드시 공작기계 일정이 충분히 빠르지 않기 때문만은 아닙니다. 더 흔한 원인은 부품을 어떻게 제작할지, 어떤 치수를 반드시 충족해야 할지, 납품 시 어떻게 검수할지가 아직 명확하게 정의되지 않았다는 것입니다.

소량 금속 부품 신속 가공의 납기는 일반적으로 견적 대기, 엔지니어링 확인 대기, 가공 일정 대기, 후처리 대기 및 검사 승인 대기라는 다섯 단계의 대기로 구성됩니다. 3D 모델이 없거나 재료 상태가 불명확하면 견적 확인이 반복되고, 박벽, 깊고 좁은 캐비티 및 접근이 어려운 가공면은 특수 공구, 치구 및 시절삭의 필요성을 높일 수 있습니다. 아노다이징, 도금 또는 열처리를 외주로 진행해야 하는 경우 지연이 가공 이후로 이어집니다. 핵심 치수, 샘플링 검사 규칙 및 보고서 형식을 사전에 합의하지 않으면 부품을 완성한 후에도 승인을 받지 못할 수 있습니다.

신속 가공은 먼저 불확실성을 줄인 다음 절삭 시간을 단축합니다

따라서 신속 가공은 단순히 각 공정을 더 빠르게 수행하는 것이 아니라 공정 간 왕복을 줄이는 것입니다. 구매 또는 엔지니어링 팀은 먼저 사용 가능한 CAD, 완전한 2D 도면, 재료 등급 및 상태, 수량, 표면 처리, 납품 일정, 핵심 기준 및 검사 요구사항을 제출해야 합니다. 공급업체는 견적 전에 공구 접근성, 치구 위험, 재료 또는 후처리의 가용성에 대해 피드백해야 합니다. DFM 검토는 “안정적으로 가공할 수 있는가”를 해결하고, 위험도별 검사 계획은 “완료 후 어떻게 확인할 것인가”를 해결합니다. 이 두 가지를 선행해야 견적, 제조 및 검수 대기 시간을 동시에 단축할 수 있습니다.

신속 가공 RFQ: 먼저 완전한 소량 CNC 견적 문의 패키지를 준비하세요

소량 금속 부품을 신속하게 가공해야 할 때 공급업체가 먼저 판단해야 하는 것은 “제작할 수 있는가”가 아니라 재료, 수량, 형상 특성 및 검수 조건이 명확하게 정의되어 있는가입니다. 자료가 누락되면 확인을 주고받는 데 시간이 소요되고, 견적, 생산 일정 및 검사 모두 중단될 수 있습니다.

신속 가공 견적 문의 패키지에는 어떤 문서가 포함되어야 할까요

• 3D CAD 모델: 열 수 있고 단위와 버전을 식별할 수 있는 모델을 제공하며, 공급업체가 부분적인 변경 제안을 제시할 수 있는지도 명시합니다.
• 2D 엔지니어링 도면: 재료 등급 및 상태, 단위, 일반 공차, 핵심 기준, 나사산, 표면 거칠기 및 버 제거 요구사항을 표시합니다. 모델은 이러한 검수 정보를 대신할 수 없습니다.
• 수량 및 배치: 샘플, 첫 시험 생산 또는 반복 소량 생산인지 명시합니다. 수량 변화는 고정, 공구 준비 및 생산 일정 수립 방식에 영향을 줍니다.
• 표면 처리: 양극 산화, 도금, 부동태화, 샌드블라스트 또는 기타 후처리와 색상, 막 두께 및 외관 검사 요구사항을 명확히 합니다. 후처리로 인해 외주 대기 시간이 발생할 수 있습니다.
• 납품 및 검사: 납품 주소, 목표 일정, 포장 요구사항, 주요 치수 목록과 초도품 보고서, 치수 보고서 또는 재료 증명서 등의 서류가 필요한지 여부를 제공합니다.

재료를 단순히 “알루미늄” 또는 “스테인리스강”이라고만 기재해서는 안 됩니다. 구체적인 재질 등급, 상태 및 허용 가능한 대체 재료는 구매, 절삭 조건, 변형 위험과 후속 표면 처리에 영향을 줍니다. 재료가 아직 결정되지 않았다면 RFQ에 확인이 필요한 항목으로 별도 기재해야 하며, 공급업체가 임의로 추측하게 해서는 안 됩니다.

기능 요구사항과 공정 제안을 분리합니다

도면에는 조립, 위치 결정 또는 운동에 직접 영향을 미치는 치수 관계를 명확히 해야 합니다. 예를 들어 축경, 위치 결정 홀, 장착면 및 상호 위치도 등이 이에 해당합니다. 일반적인 외형 치수는 도면에 규정된 일반 공차를 적용할 수 있습니다. 도면 전체에 엄격한 공차를 지정하거나 “정밀 가공”이라는 표현으로 구체적인 수치를 대신해서는 안 됩니다. 공급업체는 공구 접근성, 고정 기준, 재료 대체 또는 표면 처리에 대해 DFM 제안을 할 수 있지만, 최종 기능 치수, 기준 및 검사 기준은 설계자가 확인해야 합니다. 이렇게 준비한 RFQ라야 신속한 가공에 실질적으로 도움이 되며, 불확실성을 생산 또는 납품 단계로 미루지 않을 수 있습니다.

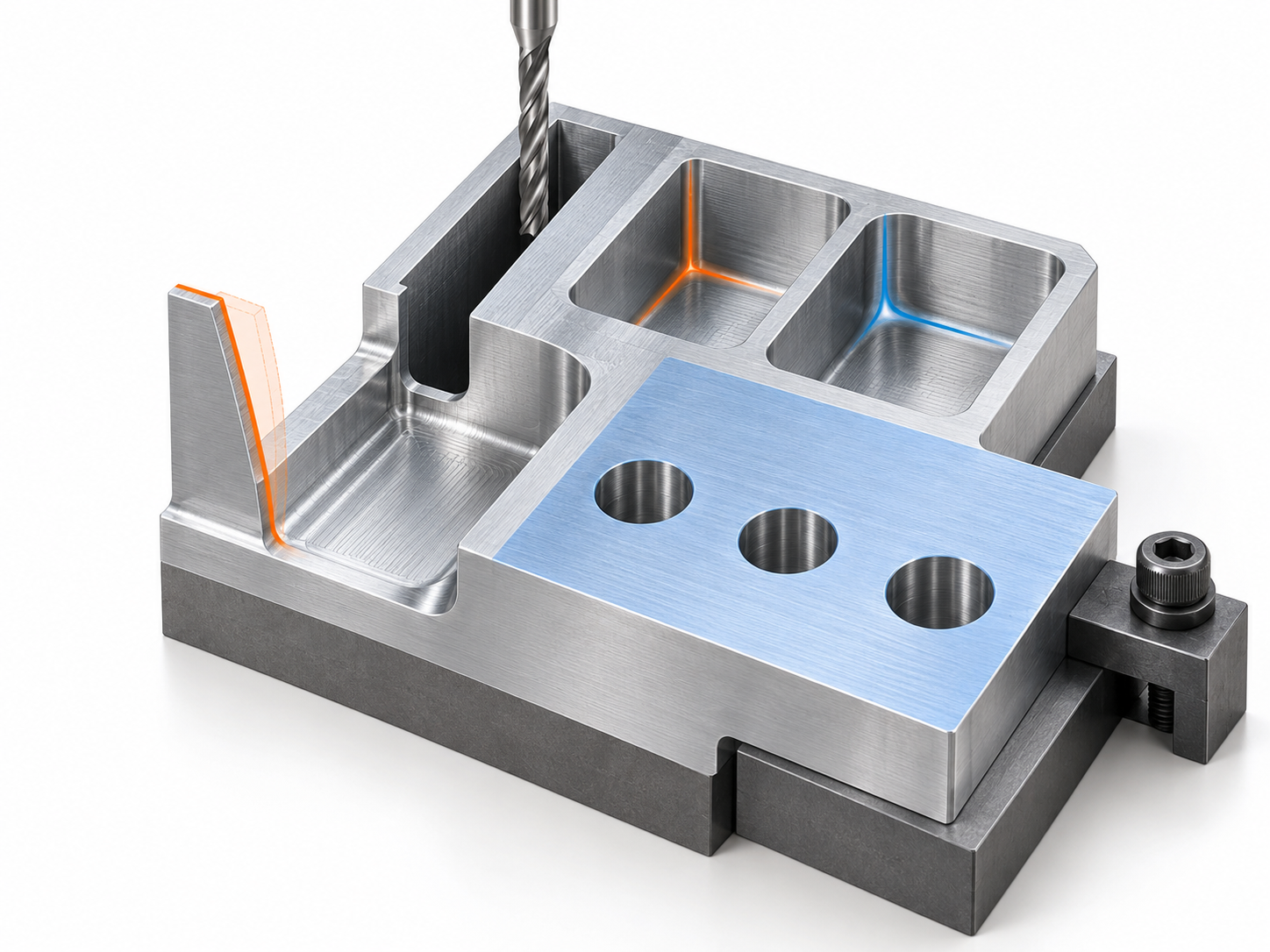

CNC DFM 체크리스트: 박벽, 깊은 캐비티 및 홀 형상이 신속 가공을 지연시키는 방식

소량 금속 부품의 신속 가공은 박벽, 깊고 좁은 캐비티 및 접근이 어려운 가공면 때문에 지연되는 경우가 많습니다. 문제는 반드시 절삭 속도에 있는 것이 아니라, 공구 접근성, 고정 안정성 및 후속 검사가 관리 가능한지 여부에 있습니다. 공급업체가 CNC DFM 검토를 수행할 때는 모델을 소프트웨어로 불러올 수 있는지만 확인할 것이 아니라, “가공할 수 있는가, 어떻게 고정할 것인가, 어떻게 측정할 것인가”를 항목별로 확인해야 합니다.

공구 접근성과 형상 방향을 가공 속도보다 우선합니다

깊고 좁은 캐비티, 작은 내각 및 측면 홀에는 더 긴 공구나 여러 차례의 재고정이 필요할 수 있습니다. 돌출 길이가 긴 공구는 진동, 휨 및 치수 편차가 발생하기 쉽습니다. 형상 방향을 변경한 후 다시 위치를 잡아야 한다면 기준 변환 오차도 증가합니다. 기능상 허용된다면 내측 라운드를 키우고, 불필요한 캐비티 깊이를 줄이거나, 주요 홀과 기준면을 한 번의 고정으로 더 쉽게 가공할 수 있는 방향에 배치하는 것이 좋습니다.

박벽, 깊은 홀 및 나사산은 위험 요소를 사전에 정의해야 합니다

박벽 부품은 절삭력, 클램핑력 또는 열의 영향으로 변형될 수 있으며, 깊은 홀은 칩 배출, 공구 편심 및 홀 직경 안정성 문제에 직면할 수 있습니다. 비표준 홀 직경은 전용 공구나 추가 공정을 필요로 하며, 지나치게 긴 나사산은 탭 가공, 디버링 및 측정을 더 복잡하게 만들 수 있습니다. 모든 재료와 장비에 적용되는 고정 임계값은 없으므로, 공급업체가 재료, 소재 상태, 공구 및 장비를 바탕으로 가공 가능 범위를 확인하도록 해야 합니다.

• 박벽: 최소 벽 두께, 클램핑 위치 및 허용 변형을 확인합니다. 기능상 허용된다면 지지 구조를 추가하거나 적절히 두껍게 설계합니다.
• 홀 및 나사산: 일반적으로 사용되는 홀 직경과 나사 규격을 우선 적용하고, 유효 깊이와 관통홀 또는 막힌홀 요구사항을 명시합니다.
• 고정 기준: 평탄하고 위치 결정이 가능한 기준면을 제공하며, 주요 면 사이의 위치 관계를 명확히 합니다.
• 신속 가공 견적 문의: 특수 공구, 2차 고정, 전용 검사구가 필요한지와 이러한 공정이 견적 및 납기에 포함되는지를 사전에 확인합니다.

신속 가공을 위해 도면 전체에 엄격한 공차를 지정하지 마십시오: 먼저 기능상 중요한 치수를 구분합니다

신속 가공은 공차를 없애거나 검사를 줄인다는 의미가 아니라, 실제 기능에 영향을 미치는 치수에 자원을 집중한다는 의미입니다. 기능 맞춤 치수, 조립 기준, 위치 결정 홀 및 인터페이스 치수에는 주요 공차와 측정 기준을 명확히 표시해야 합니다. 외관 관련 요구사항은 치수, 버, 표면 거칠기 및 후처리 상태를 구분해야 합니다. 그 밖의 비핵심 치수에는 합리적인 일반 공차를 적용할 수 있지만, 최종적으로는 도면, 재료, 공정 및 공급업체 확인 결과를 기준으로 해야 합니다.

기준 정의가 불명확하거나 위치도, 평면도, 동심도 등의 기하 공차가 서로 충돌하면 공급업체는 고정 및 측정 방법을 반복적으로 확인해야 하며, 검사 결과가 서로 일치하지 않는 문제도 발생할 수 있습니다. 견적 문의 시 주요 형상의 검사 우선순위와 적용할 검사구 또는 보고서 형식도 함께 설명해야 합니다. 이는 품질 요구사항을 낮추는 것이 아니라, CNC 신속 가공이 기능 위험을 중심으로 가공 및 초도품 검사를 계획하도록 하여 납품 후 분쟁을 줄이는 방법입니다.

재료와 공정 경로가 금속 부품의 빠른 가공 납기를 바꾸는 방식

소량 금속 부품의 빠른 가공에는 재료별로 통일된 가공 속도 순위가 없습니다. 납기는 우선 적합한 재질 등급, 상태 및 규격을 확보할 수 있는지에 따라 결정되며, 그다음이 절삭 시간입니다. 알루미늄 합금, 강, 스테인리스강 또는 황동은 가공성이 서로 다릅니다. 같은 재료라도 봉재, 판재 및 준최종 형상 소재에 따라 소재 준비와 클램핑 방식이 달라질 수 있습니다. 견적 요청 시 재료 출처, 재료 상태, 대체 재질 등급의 허용 여부 및 재료 성적서가 검사 요구사항에 포함되는지를 함께 확인해야 합니다.

빠른 가공 납기는 재료, 소재 및 후처리부터 확인해야 합니다

표면 처리는 가공 완료 후 대기 시간을 유발하는 경우가 많습니다. 양극 산화, 도금, 부동태화, 열처리 또는 도장은 외주 처리가 필요할 수 있으며, 치수, 색상, 경도 및 외관 검사에 영향을 미칠 수 있습니다. 긴급 작업에 앞서 재료 재고, 후처리 공급업체, 운송 단계 및 검사 리소스가 서로 맞는지 확인해야 합니다. 공급업체 페이지에 표시된 “3–7일” 또는 “24–48시간”은 특정 재료, 수량, 형상 및 일정 조건에서의 예시일 뿐이며, 업계의 보편적인 보장으로 바로 간주해서는 안 됩니다.

빠른 가공 경로는 형상의 접근 가능성에 따라 결정됩니다

3축, 4축 또는 5축이라고 해서 고정된 빠르기 순서가 정해지는 것은 아닙니다. 부품의 대부분 형상을 한 방향에서 가공할 수 있다면 3축 가공과 적절한 지그를 사용하는 편이 더 직접적일 수 있습니다. 여러 측면 사이의 위치 관계를 유지해야 할 경우에는 4축 또는 5축 가공을 통해 재클램핑 횟수를 줄일 수 있습니다. 회전체라고 해서 반드시 선삭만 필요한 것도 아닙니다. 단면 구멍, 키홈, 편심면 또는 측면 나사산에는 동력 공구나 선삭 후 2차 밀링이 필요할 수 있습니다. 클램핑이 한 번 추가될 때마다 기준을 다시 설정해야 하며, 위치 결정 오차, 정렬 및 일정 대기라는 부담이 발생합니다.

• [object Object]
• [object Object]
• [object Object]
• [object Object]

선삭, 밀링 및 2차 가공: 부품 형상이 빠른 가공 경로를 결정합니다

소량 금속 부품의 빠른 가공에서 외형이 원통처럼 보인다고 해서 공정이 단순한 것은 아닙니다. 단순한 부시나 축 슬리브는 일반적으로 회전체로 보고 선삭 공정을 적용할 수 있습니다. 그러나 깊은 구멍, 내부 나사산, 편심 구멍, 키홈, 단면 평면 또는 교차 구멍이 추가되면 동력 공구, 2차 밀링 또는 재클램핑이 필요할 수 있습니다. 납기 차이는 단일 절삭 시간보다 공구 접근 가능성, 기준 변환 및 후속 검사가 공정 경로에 이미 포함되어 있는지에 따라 결정되는 경우가 많습니다.

빠른 가공에서 선삭 부품: 먼저 회전 형상과 2차 형상을 구분하세요

부품이 주로 외경, 내경, 단면 및 링 홈으로 구성되어 있다면 선삭이 일반적으로 더 직접적입니다. RFQ에는 축경, 구경, 동축도 요구사항, 그리고 어떤 단면이나 단차가 조립 기준인지 명시해야 합니다. 깊은 구멍과 가늘고 긴 구멍은 구멍 깊이와 구경의 비율, 칩 배출 조건 및 측정 방법을 추가로 확인해야 합니다. 암나사에는 바닥 구멍, 유효 나사 길이 및 나사 규격도 관련되므로, 모델에 나선형 곡면만 남겨 두고 표준을 명시하지 않아서는 안 됩니다.

부품에 키 홈, 측면 구멍, 평면 또는 편심 형상이 필요한 경우, 공급업체는 동력 공구가 장착된 선삭·밀링 복합 공정을 사용할 수도 있고, 먼저 소재를 선삭한 후 2차 밀링을 진행할 수도 있습니다. 두 공정 중 어느 하나가 고정된 정답은 아니며, 핵심은 수량, 재료, 형상 방향, 장비 일정 및 클램핑 방식에 따라 결정됩니다. 기능상 허용된다면 측면 구멍의 방향을 통일하고 편심 형상을 줄이거나, 중요한 면을 동일한 기준에서 가공할 수 있도록 하면 일반적으로 공정 확인을 줄이는 데 도움이 됩니다.

밀링 부품의 빠른 가공: 기준과 허용되는 2차 클램핑을 명확히 하세요

장착 브래킷, 플랜지 및 여러 면에 구멍 위치가 있는 부품에서 빠른 가공에 실제로 영향을 미치는 것은 3축, 4축 또는 5축이라는 명칭 자체가 아니라 형상에 공구가 접근할 수 있는지와 여러 방향의 위치 결정이 필요한지 여부입니다. 깊은 포켓, 교차 구멍 및 숨은 측면은 클램핑 횟수를 늘릴 수 있으며, 위치를 다시 잡을 때마다 기준 변환, 지그 간섭 및 상호 위치 관계를 처리해야 합니다. 도면에는 어떤 구멍, 평면 및 축선이 위치도 또는 직각도를 반드시 유지해야 하는지, 어떤 비기능 표면을 공정면으로 사용할 수 있는지를 명확히 해야 합니다.

RFQ에서 다음과 같이 직접 문의할 수 있습니다. 주요 치수를 한 번의 클램핑으로 완료할 수 있는가? 2차 클램핑이 반드시 필요한 경우 공급업체는 어떤 기준으로 재위치 결정을 수행하는가? 어떤 표면에 가공 여유를 남기거나 클램핑 영역을 설정해야 하는가? 형상 방향을 변경하거나 합리적인 공정 기준을 추가하거나, 불필요한 숨은 가공면을 보이는 면으로 변경할 수 있다면, 기능상 허용되는 경우 단순히 “긴급 처리”를 요구하는 것보다 빠른 가공 경로를 단축하는 데 더 효과적인 경우가 많습니다. 최종 공정은 여전히 재료, 수량, 지그 및 장비 일정을 종합하여 확인해야 합니다.

금속 부품 검사를 전단계로 배치하세요: 초도품 검사로 빠른 가공 위험을 관리합니다

납기가 촉박할 때 빠른 가공은 검사를 취소해 몇 시간을 확보하는 방식으로 진행해서는 안 됩니다. 보다 안정적인 방법은 먼저 검수 대상, 측정 방법 및 승인 조건을 명확히 작성한 후, 치수 위험도에 따라 초도품 검사 또는 배치별 샘플 검사를安排하는 것입니다. 이렇게 하면 가공 완료 후 기준, 보고서 형식 또는 표면 요구사항의 불일치로 인해 발생하는 대기 시간을 줄일 수 있습니다.

빠른 가공에서 먼저 확인해야 할 필수 측정 치수

조립과 직접 관련된 축경, 구경, 위치 결정 구멍의 위치, 맞춤 길이, 평면도 및 위치도는 일반적으로 초도품 측정 항목에 포함해야 합니다. 이러한 형상이 관리되지 않으면 부품이 외관상 합격하더라도 장착되지 않을 수 있습니다. 주요 치수를 전수 검사할지는 수량, 기능 위험도, 도면 요구사항 및 양측의 합의에 따라 결정됩니다. 일반 외형 치수나 비핵심 모따기는 요구사항이 명확한 경우 합의된 배치별 샘플 검사를 사용할 수 있지만, 도면에 명시된 특별 검수 요구사항을 샘플 검사로 대체해서는 안 됩니다.

빠른 가공의 측정 공구와 보고서는 공차에 맞춰야 합니다

캘리퍼스는 일반 치수의 신속한 확인에 적합하고, 마이크로미터는 축경, 두께 등의 정밀 측정에 더 적합합니다. 높이 게이지, 전용 검사 게이지 또는 3차원 측정기는 기준, 위치도, 평면도 및 형상 접근성에 따라 선택해야 합니다. 모든 부품에 3차원 측정기 보고서가 필요한 것은 아니며, 공구 정밀도와 측정 방법은 공차 범위에 부합해야 합니다. 견적 문의 시 보고서에 실측값, 명목값, 공차, 측정 기준, 검사 날짜 및 부품 번호가 포함되는지 사전에 확인해야 합니다.

• 초도품 범위: 측정이 필요한 주요 치수, 기준 및 샘플 수량을 명확히 하세요.
• 배치 규칙: 샘플 검사 비율 또는 수량과 함께, 불합격 시 검사 범위를 확대할지 여부를 명시하세요.
• 외관 및 후처리: 버, 긁힘, 표면 거칠기, 색상, 피막 또는 아노다이징 상태의 판정 방식을 기록하세요.
• 이상 처리: 치수 초과품 격리, 재작업 또는 특채 수락의 승인 담당자를 사전에 합의하여 부품 완성 후 의사결정을 다시 기다리는 일을 방지하세요.

소량 금속 부품의 경우 RFQ 단계에서 검사 요구사항을 함께 보내고, 납품 직전에 추가하지 않는 것이 좋습니다. 주요 치수, 샘플링 규칙 및 보고서 내용이 이미 확정되어 있으면 공급업체는 측정 일정을 가공 공정에 포함할 수 있습니다. 빠른 가공에서 실제로 단축해야 하는 것은 품질 판단이 아니라 확인 및 재작업 대기 시간입니다.

FAQ: 빠른 가공, 소량 CNC 및 초도품 검사를 어떻게 판단할까요?

빠른 가공 여부는 절삭 시간만으로 판단할 수 없으며, 부품 형상, 재료, 수량, 기능 위험도 및 검수 합의를 함께 고려해야 합니다. 다음 질문을 통해 공정 경로와 RFQ 조건을 점검할 수 있습니다.
