Cómo seleccionar un proveedor externo para el mecanizado de manos robóticas: desde piezas de pared delgada y geometría irregular hasta el control de calidad en lotes pequeños

¿Por qué aparecen “resultados diferentes con el mismo plano” en el mecanizado de manos robóticas?

Con el mismo conjunto de planos de una mano robótica, al cambiar de fábrica el prototipo puede ensamblarse, pero las piezas de lotes pequeños pueden presentar desplazamientos en la posición de los orificios, deformación de paredes delgadas o interferencias de ensamblaje. El problema normalmente no está en disponer o no de equipos de cinco ejes, sino en si son estables el esquema de referencias, el método de sujeción, la secuencia de operaciones, el circuito cerrado de inspección y la gestión de versiones.

Las piezas de manos robóticas suelen caracterizarse por una gran variedad de modelos, lotes pequeños y modificaciones frecuentes de los planos. Las falanges, las bielas y las carcasas de las articulaciones pueden incluir simultáneamente contornos exteriores de geometría irregular, orificios en múltiples ángulos, estructuras de pared delgada y ranuras estrechas de alivio. Durante el mecanizado, basta con que cambie la referencia después de voltear la pieza o que la fuerza de sujeción deforme la pared delgada para que una pieza con dimensiones individuales conformes no garantice una relación de ensamblaje correcta. Aunque el diámetro de los orificios, la distancia entre ellos y las superficies de ajuste cumplan por separado, la relación de coaxialidad del sistema de orificios aún puede quedar fuera de control.

Por lo tanto, al evaluar un proveedor externo para el mecanizado de manos robóticas, el aspecto clave no es revisar muestras de exhibición o una lista de equipos, sino preguntar si puede entregar repetidamente aplicando la misma lógica: ¿cómo establece las referencias de mecanizado? ¿Qué características se completan en una misma sujeción? ¿Qué se inspecciona después de la primera pieza y cómo se detectan las desviaciones entre operaciones? Tras modificar los planos, ¿cómo se actualizan simultáneamente el programa, los útiles y los métodos de inspección? Estas evidencias indican mejor que “haber fabricado un prototipo” si el proceso puede transferirse.

Mecanizado de piezas de pared delgada y geometría irregular para manos robóticas: por qué no se deben evaluar únicamente los equipos de cinco ejes

Disponer de equipos no equivale a contar con un proceso estable. Las falanges, las bielas y las carcasas de las articulaciones de una mano robótica suelen concentrar en una sola pieza orificios en múltiples ángulos, cavidades de geometría irregular, paredes delgadas de pequeño tamaño y ranuras estrechas de alivio. Los equipos de cinco ejes pueden mejorar la accesibilidad de la herramienta, pero no eliminan automáticamente la deformación por sujeción, las dificultades de evacuación de virutas ni el desplazamiento de las referencias.

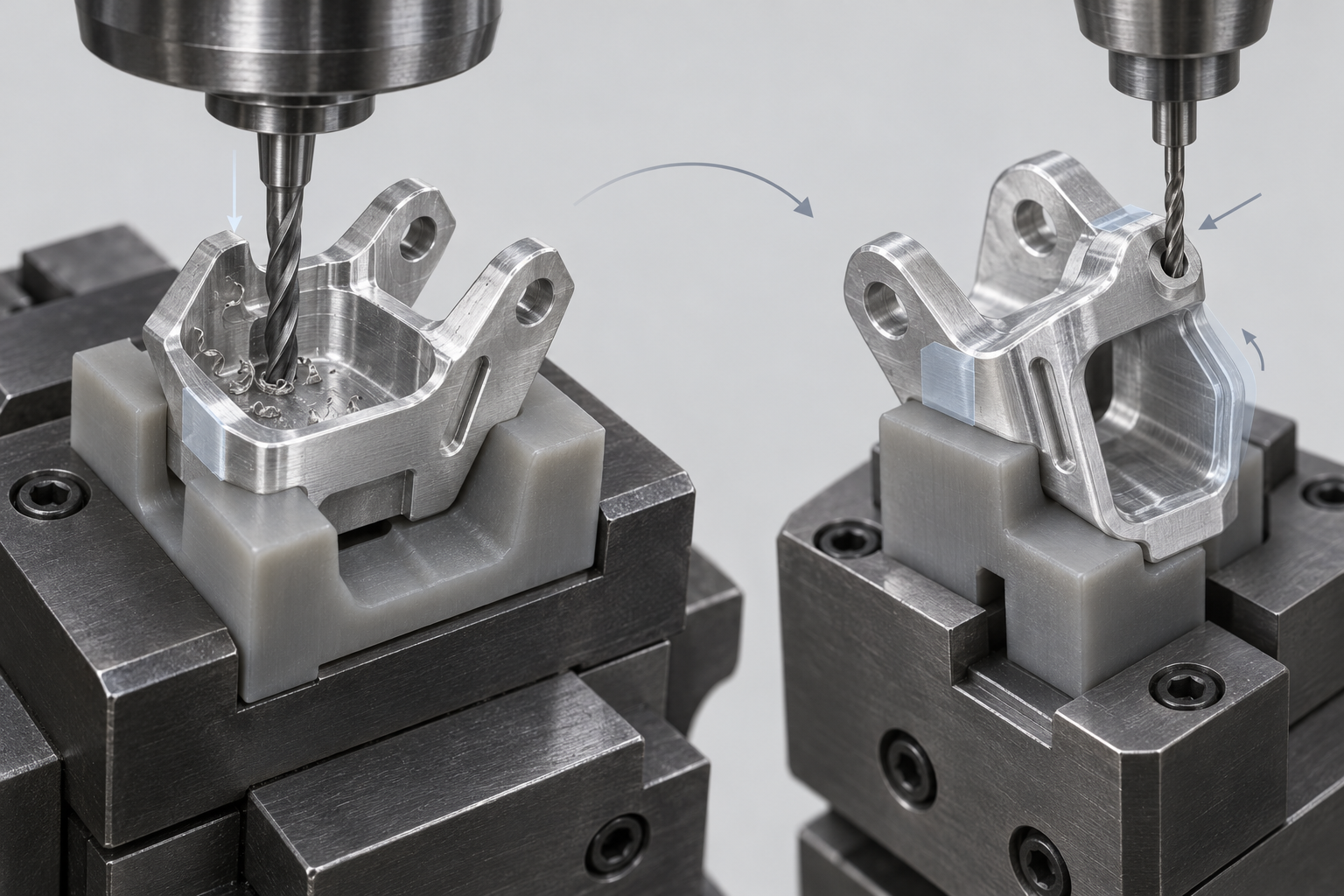

Si las superficies críticas requieren voltear y sujetar la pieza varias veces, la transformación de referencias puede provocar una acumulación de errores. Aunque las dimensiones independientes parezcan conformes, aún pueden producirse desviaciones en la relación posicional entre los orificios de bisagra, los orificios para ejes y las superficies de ajuste del ensamblaje. Las cargas de corte, la disipación térmica y el riesgo de daño en los bordes del aluminio 7075 y de la aleación de titanio TC4 también son diferentes; la rigidez de la sujeción, la secuencia de mecanizado y la selección de herramientas no pueden aplicarse directamente por analogía.

En el mecanizado de manos dextras deben verificarse las referencias y las evidencias de fijación

Al realizar la compra, no hay que limitarse a preguntar «¿dispone de mecanizado de cinco ejes?». Se debe exigir al proveedor que explique casos de piezas similares de geometría irregular y paredes delgadas, que muestre la planificación de referencias, los croquis de fijación y la ruta de operaciones, y que explique el orden de mecanizado de los orificios críticos, las superficies de ajuste y las zonas de paredes delgadas. También hay que preguntar qué operaciones pueden completarse de una sola vez, qué características deben mecanizarse tras voltear la pieza y cómo se restablece la referencia de inspección después del volteo. La evidencia verdaderamente valiosa es si la solución de proceso puede reducir la deformación y el desplazamiento de referencias, no la propia lista de equipos.

Control de calidad CNC de manos dextras: adelantar la inspección desde la inspección final de la pieza terminada

Que la inspección final de la pieza terminada sea conforme no significa que las relaciones de montaje estén ya controladas. Los orificios de bisagra, los orificios de eje, los alojamientos de rodamientos y las superficies de ajuste de montaje de las piezas de una mano dextra suelen influir más en el movimiento de los dedos que una sola dimensión exterior. Aunque los diámetros de los orificios sean conformes por separado, una desviación en la coaxialidad del sistema de orificios aún puede hacer que el pasador se atasque; asimismo, la deformación de una pieza de paredes delgadas después del mecanizado puede provocar interferencias en las superficies de ajuste. Por ello, el control de calidad CNC de manos dextras debe adelantarse desde la inspección final a las etapas de primera pieza y de proceso.

Confirmación de la primera pieza en el mecanizado de manos dextras: verificar primero las referencias y el programa

La primera pieza no consiste simplemente en medir algunas dimensiones, sino en confirmar que las referencias del plano, el posicionamiento de la fijación, la secuencia de mecanizado y la lógica del programa pueden generar conjuntamente las características funcionales. Deben inspeccionarse prioritariamente los orificios de bisagra, los alojamientos de rodamientos, los orificios de los ejes de transmisión y las superficies de ajuste críticas, y deben registrarse la referencia de inspección, los resultados dimensionales y el estado de las tolerancias geométricas. Si la primera pieza ya presenta un desplazamiento en la relación entre los orificios, continuar el mecanizado solo amplificará el riesgo de retrabajo posterior.

Inspección durante el proceso de mecanizado CNC de manos dextras: interceptar la deformación y el desplazamiento dimensional

El estado de una falange de paredes delgadas o de una estructura con múltiples orificios puede diferir del de la primera pieza después de retirar material, cambiar de herramienta o voltear y volver a fijar la pieza. El muestreo entre operaciones debe establecerse en función de los riesgos, en lugar de limitarse a realizar una inspección formal solo con calibre o micrómetro: en los orificios críticos deben controlarse la posición y la coaxialidad; en las superficies de ajuste, el estado plano y las rebabas; y en las zonas de paredes delgadas, la deformación después de liberar la fijación. Al finalizar el mecanizado continuo, también debe realizarse una verificación de la última pieza para confirmar que el desgaste de la herramienta, los cambios en la fijación o el estado térmico del equipo no hayan provocado un desplazamiento dimensional. Durante la compra, puede solicitarse la revisión de los registros de inspección de las características críticas, la frecuencia del muestreo y el método de tratamiento de anomalías; si solo existe una tabla de dimensiones de la pieza terminada, pero no hay evidencias del proceso correspondientes a la primera pieza, las operaciones y la última pieza, sigue siendo difícil evaluar la estabilidad de la calidad.

Cómo trasladar el mecanizado de una mano dextra prototipo a la fabricación de prueba en lotes pequeños

Que el prototipo sea conforme no significa que pueda reproducirse en lotes pequeños. El mecanizado de manos dextras suele atravesar una iteración continua de «prototipo—modificación del plano—repetición del prototipo—lote pequeño». Cuando cambian posiciones locales de orificios, chaflanes, ranuras de alivio o ubicaciones de montaje de sensores, puede ser necesario volver a confirmar los programas, las herramientas, la fijación y los documentos de inspección existentes. Lo que realmente debe verificarse no es una muestra de exhibición, sino si el proceso puede trasladarse de forma estable a medida que cambian las versiones.

En el mecanizado de manos dextras deben conservarse evidencias de proceso reutilizables

Ya en la etapa de prototipo deben establecerse el número de versión, la ruta de proceso, el posicionamiento de la fijación, las compensaciones de herramienta y los registros de las dimensiones críticas. En piezas de paredes delgadas y con múltiples orificios, como falanges y bielas, también debe indicarse qué características corresponden a referencias funcionales y qué dimensiones pueden ajustarse con la optimización estructural. Si no se registran el método de posicionamiento del utillaje, la secuencia de mecanizado o la referencia de inspección, la experiencia del prototipo será difícil de reutilizar cuando cambie el personal, el lote o el material.

Cada modificación del plano debe distinguir entre cambios funcionales y cambios estéticos no críticos. Los cambios que afectan a orificios de bisagra, orificios de eje, superficies de ajuste, relaciones entre sistemas de orificios o espesores de paredes delgadas normalmente requieren una nueva confirmación de la primera pieza; si solo cambian detalles estéticos que no afectan al montaje, puede evaluarse si es posible conservar parcialmente el programa y los métodos de inspección. Durante la compra, debe solicitarse la revisión de los registros de cambios de versión, los resultados de la repetición del prototipo y la documentación de la primera pieza del lote pequeño, en lugar de limitarse a escuchar «ya hemos fabricado piezas similares».

• ¿Pueden el programa, el utillaje y el método de inspección corresponder a cada versión del plano?
• ¿Qué operaciones pueden reutilizarse y cuáles requieren una nueva confirmación de la primera pieza después de un cambio?
• ¿Se conservan durante el mecanizado de lotes pequeños las tendencias de las dimensiones críticas y los registros del tratamiento de anomalías?

La clave para evaluar a un proveedor de mecanizado de manos dextras es comprobar si puede convertir el éxito puntual de un prototipo en una cadena de fabricación trazable, en lugar de tratar el prototipo y las piezas de producción como dos proyectos completamente distintos.

DFM del mecanizado de manos dextras: pasar de revisar dimensiones independientes a revisar las relaciones de montaje

El DFM del mecanizado de manos dextras no puede limitarse a preguntar «¿cumple cada dimensión?». Por ejemplo, el diámetro de los orificios, la distancia entre orificios y las dimensiones exteriores de una falange pueden superar la inspección por separado, pero una desviación en la coaxialidad del sistema de orificios, la deformación de las paredes delgadas o las rebabas residuales en las superficies de ajuste aún pueden dificultar la inserción del pasador y acabar provocando un aumento de la resistencia al movimiento del dedo o interferencias de montaje. La evaluación de compras debe juzgar las dimensiones de la pieza individual dentro de las relaciones de montaje del conjunto completo.

Para el mecanizado de manos diestras, primero hay que evaluar las paredes delgadas, las cavidades profundas y la accesibilidad de la herramienta

En los dedos, las carcasas de las articulaciones y las bielas, primero se debe confirmar la rigidez mínima de las zonas de pared delgada, si es posible evacuar las virutas de forma estable en las cavidades profundas y si la herramienta puede llegar al fondo de los orificios, los radios y las ranuras de alivio. Si el taller de mecanizado detecta que una cavidad profunda requiere cambiar la sujeción, que un radio pequeño aumentará la carga de la herramienta o que una superficie de pared delgada necesita ajustar la secuencia de mecanizado, debe plantearlo antes de programar la producción, en lugar de esperar a que la pieza se deforme para retrabajarla. El DFM también debe verificar el espacio de montaje y mantenimiento, para evitar que una estructura pueda mecanizarse pero no permita utilizar las herramientas de instalación.

El mecanizado de manos diestras debe comprobar los sistemas de orificios y las superficies de ajuste según las relaciones funcionales

El diámetro y la distancia entre orificios, los alojamientos de rodamientos y los orificios para pasadores deben revisarse junto con las referencias funcionales, no depender únicamente de registros de cotas dispersos. Si la relación de coaxialidad del sistema de orificios no se incluye en la inspección, cada orificio puede cumplir por separado, pero después del montaje pueden aparecer desgaste irregular, atascos o un precargado anómalo. En las superficies de ajuste también deben definirse los chaflanes, la eliminación de rebabas y las referencias de los útiles de inspección; cuando sea necesario, el taller de mecanizado debe indicar qué características requieren la aprobación de la primera pieza y qué relaciones necesitan inspección durante el proceso. Un DFM realmente eficaz para el mecanizado de manos diestras consiste en revelar por adelantado los riesgos de interferencia durante la fase de planos y conectar en una misma cadena las cotas, las tolerancias, la sujeción y la verificación del montaje.

Restricciones acopladas del mecanizado de la transmisión y los componentes estructurales de una mano diestra

El mecanizado de manos diestras no puede evaluar por separado los componentes estructurales, los elementos de transmisión y las piezas de montaje de los sensores. Las soluciones con mecanismos de reducción miniatura, husillos de bolas, engranajes, bielas o tendones suelen requerir compromisos entre el espacio interno, la precisión de transmisión, la resistencia a los impactos, la vida útil y el coste. Según la solución adoptada, también cambian las funciones de los alojamientos de rodamientos, los orificios para pasadores, los orificios de eje, los extremos de las bielas y las posiciones de montaje de los sensores; una sola cota del plano no puede representar por completo los requisitos de montaje.

El mecanizado de manos diestras debe verificarse en torno a las referencias funcionales

Por ejemplo, la desviación de posición del alojamiento del rodamiento puede modificar la precarga de la transmisión, mientras que el desplazamiento de la relación entre el orificio para pasador y el orificio de eje puede aumentar la resistencia al movimiento de la biela; la deformación de las paredes delgadas del componente estructural puede hacer que la holgura después del montaje difiera del valor de diseño. El error en la posición de montaje del sensor también puede propagarse a la cadena posterior de montaje y calibración de la percepción. Que cada característica cumpla individualmente tras la medición no significa que toda la cadena de transmisión pueda funcionar con suavidad.

Al contratar servicios externos de mecanizado de manos diestras, se debe exigir al proveedor que explique las referencias funcionales, el posicionamiento de la sujeción y los métodos de inspección de las superficies de ajuste críticas, en lugar de solicitar una cotización basada únicamente en cotas individuales. Los alojamientos de rodamientos, los sistemas de orificios, las superficies de ajuste y los elementos de transmisión deberían confirmarse en la misma ronda de revisión; si un cambio de diseño afecta al espacio o a la relación de precarga, también deben actualizarse simultáneamente el proceso y las referencias de inspección. Finalmente, se deben verificar conjuntamente los componentes estructurales, los elementos de transmisión y las referencias de inspección, para evitar que el prototipo pueda montarse pero presente resistencia al movimiento o desviaciones de calibración durante el funcionamiento.

Lista de comprobación para talleres externos de mecanizado de manos diestras: revisar cinco tipos de evidencias del proceso

Al seleccionar un taller externo para el mecanizado de manos diestras, no basta con revisar la lista de equipos ni comprobar únicamente si un prototipo puede montarse. Lo que realmente debe verificarse es si el proceso puede repetirse, si está controlado y si la experiencia con prototipos puede transferirse a pequeños lotes.

• Experiencia con piezas similares. Confirme si el proveedor ha fabricado dedos, bielas, carcasas de articulaciones y otras piezas de pared delgada, con geometrías irregulares y múltiples orificios, en lugar de mostrar únicamente piezas prismáticas convencionales. Preste especial atención a los registros sobre el control de la deformación de paredes delgadas, el mecanizado de cavidades profundas y el tratamiento de ranuras de alivio estrechas.
• Ruta del proceso y plan de sujeción. Exija una explicación de cómo se establecen las referencias, en qué orden se mecanizan las superficies críticas, si la herramienta puede acceder y qué operaciones requieren voltear la pieza. Disponer de un equipo de cinco ejes no significa que ya se hayan resuelto los errores entre múltiples referencias ni la deformación causada por la sujeción.
• Evidencias de inspección durante el proceso. Verifique si existen aprobaciones de la primera pieza, inspecciones por muestreo durante el proceso y comprobaciones de la última pieza. Los orificios de bisagra, los orificios de eje, los alojamientos de rodamientos y las superficies de ajuste deben estar asociados a referencias de inspección, registros de tolerancias geométricas y tratamientos de anomalías, en lugar de comprobar únicamente las dimensiones exteriores con un calibre al final.
• Gestión de versiones. Los planos de las manos diestras suelen cambiar a partir de los comentarios del montaje. Debe confirmarse si los planos, los programas, los utillajes y los documentos de inspección están vinculados a números de versión; también qué características requieren una nueva aprobación de la primera pieza después de modificar el plano y qué documentación del proceso puede reutilizarse.
• Registros de transferencia del prototipo a pequeños lotes. Pregunte especialmente cómo se mantiene la coherencia entre la fabricación de prototipos, la modificación del plano, la repetición de la fabricación y los pequeños lotes. Que un prototipo cumpla no significa que pueda reproducirse en serie; sin documentos de proceso, registros de cotas críticas y métodos de inspección consolidados, las piezas de lote tienden a volver a someterse a ensayo y error.

Se pueden aplicar tres grupos de criterios para realizar una selección rápida: tener el equipo ≠ tener un proceso estable, prototipo conforme ≠ reproducción en lotes, inspección final del producto ≠ ausencia de deriva del proceso. Un mecanizado fiable de manos diestras debe avanzar siguiendo la secuencia «revisión del plano → proceso y sujeción → primera pieza → inspección durante el proceso → iteración de versiones → reproducción en pequeños lotes». El objetivo final de la verificación de compras no es encontrar una máquina, sino confirmar que toda esta cadena de fabricación puede mantener un ciclo cerrado de forma continua.

Problemas frecuentes del mecanizado de manos diestras

La evaluación del mecanizado de manos diestras no debe centrarse únicamente en el nombre del equipo, sino en el posicionamiento y la sujeción de las referencias, los sistemas de orificios críticos, las superficies de ajuste, la inspección durante el proceso y la capacidad de transferir el proceso del prototipo a pequeños lotes. Las siguientes preguntas abordan los aspectos que compras e I+D suelen pasar por alto al evaluar servicios externos.
