Secuencia de mecanizado de piezas de eje: desde el material en bruto, el torneado en desbaste hasta el acabado y la inspección final

¿Cuál es la secuencia típica de mecanizado de las piezas de eje?

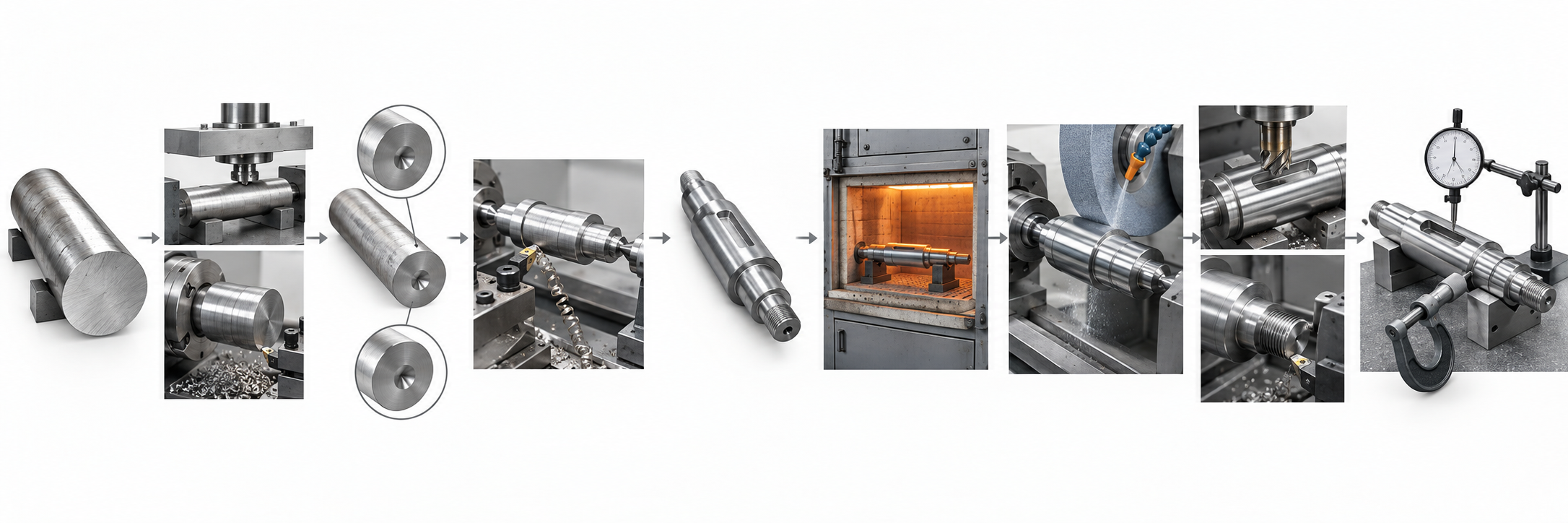

La secuencia de mecanizado de un eje escalonado macizo de precisión convencional normalmente no consiste en encadenar todas las operaciones de forma sencilla, sino en establecer primero referencias fiables, eliminar gradualmente el material sobrante, corregir las deformaciones y confirmar finalmente la precisión dimensional y posicional. Una ruta esquemática habitual es:

Esta ruta solo es adecuada como esquema del proceso para un eje escalonado macizo convencional y no puede sustituir al plano de la pieza ni a la hoja de proceso. La clave de la secuencia de mecanizado de las piezas de eje no es tener cuantas más operaciones mejor, sino lograr que el acabado posterior dependa continuamente de referencias de posicionamiento estables y uniformes. Los orificios de centrado de ambos extremos suelen utilizarse como referencias de rotación, de modo que las distintas superficies cilíndricas exteriores, caras frontales y roscas se mecanicen alrededor del mismo eje. Si las fuerzas de corte son elevadas durante el desbaste, también puede emplearse una sujeción entre plato y contrapunto, apoyada en la superficie exterior y un orificio de centrado, para aumentar primero la rigidez de sujeción.

El material, el método de tratamiento térmico, la relación longitud-diámetro, el sobremetal del material en bruto y la precisión indicada en el plano modificarán esta ruta. Los ejes templados de alta precisión suelen requerir un rectificado posterior; los ejes de aluminio, cobre y otros metales no ferrosos pueden ser más adecuados para el torneado de acabado o el torneado con diamante. En los ejes esbeltos, los ejes huecos y los husillos con agujeros profundos también es necesario reevaluar el apoyo, la deformación y la transformación de las referencias; no se puede aplicar mecánicamente la secuencia de mecanizado de un eje escalonado convencional.

Tratamiento del material en bruto y pre mecanizado: ¿por qué se establecen primero las referencias en la secuencia de mecanizado de las piezas de eje?

La secuencia de mecanizado de las piezas de eje suele comenzar con la inspección del material en bruto y el pre mecanizado. Primero se verifican el material, las dimensiones exteriores y el sobremetal de forja o laminación; cuando es necesario, se sierra el exceso y se endereza la pieza. Si el material en bruto presenta curvaturas, un sobremetal muy irregular o defectos superficiales, el torneado de acabado directo puede transferir la deformación a las operaciones posteriores, y las fuerzas de corte también pueden volver inestable el estado de sujeción.

Refrentado y taladrado de los orificios de centrado: establecer primero la referencia de rotación

Después del enderezado, normalmente se refrenta primero la cara y luego se taladra el orificio de centrado. La cara frontal proporciona una posición axial estable para el orificio de centrado, mientras que su profundidad, el ángulo de la superficie cónica y el estado de la boca influyen directamente en el contacto con el contrapunto. Una vez establecidos los orificios de centrado en ambos extremos, las superficies cilíndricas exteriores, los escalones, las roscas y el rectificado posterior pueden posicionarse alrededor del mismo eje de rotación, lo que facilita el control de la coaxialidad y de la perpendicularidad de las caras respecto al eje. Para un eje macizo convencional, esta es una de las preparaciones de referencia más importantes de la secuencia de mecanizado de las piezas de eje.

Mantenimiento de los orificios de centrado durante la secuencia de mecanizado de las piezas de eje

El centro de apoyo no es permanentemente fiable después de mecanizarlo una sola vez. Durante el torneado desbaste, si la fuerza de corte es elevada, puede utilizarse el método de “sujeción por un extremo y apoyo por el otro”, sujetando una pieza cilíndrica por un extremo y apoyándola en el centro por el otro, para aumentar la rigidez del montaje; una vez terminado el desbaste, se debe comprobar si los centros de apoyo de ambos extremos presentan golpes, rebabas, marcas de presión o desgaste. Si el centro de apoyo se ha deformado, normalmente debe rectificarse a tiempo y, cuando sea necesario, mecanizarse de nuevo. De lo contrario, el contacto con el contrapunto será incompleto, lo que puede provocar oscilaciones durante el torneado y el rectificado posteriores, y las dimensiones medidas en la inspección final tampoco reflejarán fielmente el estado de la pieza.

¿Cómo se dividen el desbaste, el sem acabado y el acabado?

La secuencia de mecanizado de las piezas de eje suele dividirse en desbaste, sem acabado y acabado. Estas tres fases no son una simple clasificación de procesos como el torneado o el rectificado, sino que corresponden a distintas tareas de fabricación: el desbaste resuelve el exceso de material y la productividad, el sem acabado estabiliza las dimensiones y el estado geométrico, y el acabado se concentra en garantizar las dimensiones finales, la precisión de posición y la calidad superficial. El criterio habitual de “primero desbastar y después acabar” es una lógica de proceso, no una regla fija que deba aplicarse sin cambios a todas las piezas de eje.

El desbaste resuelve primero el exceso de material y la rigidez

El desbaste suele realizarse después de preparar la pieza en bruto y las referencias, y se centra en eliminar la mayor parte del exceso de material de las superficies cilíndricas exteriores para formar el contorno básico, como escalones y caras frontales. En esta fase, la cantidad de corte es elevada, por lo que el montaje debe priorizar la rigidez y la estabilidad frente a las cargas, en lugar de buscar de inmediato las dimensiones finales. En piezas con grandes variaciones de diámetro o gran longitud, puede dejarse un exceso de material uniforme y controlado para las operaciones posteriores, evitando liberar tensiones o provocar deformaciones al retirar demasiado material de una sola vez. Tras el desbaste no deben comprobarse únicamente los diámetros; también es necesario revisar la curvatura, las transiciones entre escalones y el estado de los centros de apoyo.

¿Qué corrigen respectivamente el sem acabado y el acabado?

El sem acabado se utiliza para llevar los principales asientos de eje a un estado más estable, mejorar la cilindricidad, la relación entre escalones y el estado superficial, y dejar margen para corregir las deformaciones posteriores al tratamiento térmico. Si el tratamiento térmico se realiza después de esta fase, el sem acabado no debe consumir todo el exceso de material. El acabado distribuye la precisión según la función: los asientos de apoyo, los asientos de ajuste y las superficies cilíndricas exteriores no críticas no tienen que utilizar necesariamente la misma zona de tolerancia, pero en los asientos críticos deben controlarse especialmente el diámetro final, la redondez, la cilindricidad, la coaxialidad o la oscilación radial, así como la rugosidad superficial. Los ejes templados suelen pasar al rectificado después del tratamiento térmico; cuando la rigidez es insuficiente, cambia la referencia o la deformación térmica es notable, debe reajustarse la secuencia de mecanizado de la pieza de eje.

¿Cómo se seleccionan las referencias de posicionamiento en la secuencia de mecanizado de las piezas de eje?

La secuencia de mecanizado de las piezas de eje no debe organizarse únicamente según se trate de torneado, fresado o rectificado. Lo más importante es que las distintas operaciones utilicen, en la medida de lo posible, referencias de posicionamiento uniformes y estables. Si las referencias cambian con frecuencia, la coaxialidad o la precisión de posición relativa entre las superficies cilíndricas exteriores, las caras frontales, las roscas y las ranuras para chaveta pueden verse afectadas por los errores de montajes repetidos.

Centros de apoyo en ambos extremos: mantener una referencia de giro uniforme

En los ejes macizos convencionales y los ejes escalonados, los centros de apoyo de ambos extremos suelen ser las referencias de posicionamiento giratorio más estables. El torneado de desbaste, el sem acabado, el rectificado y algunas operaciones de inspección pueden realizarse con apoyo entre puntos, de modo que varias superficies cilíndricas exteriores se mecanicen alrededor del mismo eje. Esto facilita el control de la coaxialidad entre los asientos de ajuste y de la perpendicularidad de las caras frontales de posicionamiento axial respecto al eje de giro. La limitación es que los centros de apoyo deben tener suficiente profundidad, redondez y una condición de contacto adecuada; si presentan golpes, están inclinados o resultan dañados por operaciones posteriores, no deben seguir utilizándose como referencias fiables.

Sujeción por un extremo y apoyo por el otro: priorizar la rigidez durante el desbaste

El desbaste requiere eliminar una cantidad considerable de material, por lo que las fuerzas de corte y las vibraciones suelen ser mayores que durante el acabado. En este momento puede utilizarse el método de “sujeción por un extremo y apoyo por el otro”, sujetando un extremo por la superficie cilíndrica exterior y apoyando el otro mediante el centro de apoyo. Este método soporta mejor la carga de corte que el simple apoyo entre puntos en ambos extremos, y es adecuado para la fase en la que la superficie cilíndrica exterior de la pieza en bruto aún no está formada y es necesario establecer primero una superficie exterior estable. Sin embargo, el propio tramo sujeto puede deformarse, por lo que posteriormente debe cambiarse a los centros de apoyo de ambos extremos u otra referencia de acabado para corregir los asientos críticos.

Dos superficies cilíndricas exteriores, tapones cónicos y mandriles de cono: realizar el cambio de referencia con precaución

Cuando no se pueden utilizar los centros de apoyo o la referencia funcional de la pieza ya se ha trasladado a una superficie cilíndrica exterior mecanizada, puede utilizarse el posicionamiento mediante dos superficies cilíndricas exteriores. Es adecuado para determinadas piezas cuyos centros de apoyo se han eliminado o dañado, o que deben montarse según las superficies de ajuste, pero es necesario confirmar la redondez, la coaxialidad y la deformación por apriete de las propias superficies exteriores; de lo contrario, los errores existentes se transmitirán a las operaciones posteriores. En ejes huecos, ejes con agujeros profundos o husillos con agujeros cónicos, pueden utilizarse referencias auxiliares como tapones cónicos o mandriles de cono. Estos métodos evitan sujetar directamente las paredes delgadas, pero añaden etapas de cambio de referencia; la precisión del ajuste cónico, la longitud de contacto y la propia oscilación del mandril deben confirmarse durante el proceso y la inspección.

¿En qué etapa de la secuencia de mecanizado de las piezas de eje debe realizarse el tratamiento térmico?

En la secuencia de mecanizado de un eje macizo convencional, el tratamiento térmico suele realizarse después de una gran parte del desbaste y antes del sem acabado final o del acabado. La lógica habitual es la siguiente: primero se elimina la mayor parte del exceso de material mediante torneado de desbaste, después se realiza el revenido, el temple u otro tratamiento térmico especificado, y a continuación se programan el semitorneado, el rectificado o el torneado de acabado según el estado de deformación y dureza. Esta secuencia no es una plantilla fija, sino que busca que las operaciones posteriores corrijan los cambios dimensionales provocados conjuntamente por el desbaste y el tratamiento térmico.

¿Por qué la secuencia de mecanizado de las piezas de eje suele comenzar con el desbaste y continuar con el tratamiento térmico?

El desbaste elimina una cantidad considerable de material y puede liberar las tensiones internas de la pieza en bruto, provocando la curvatura del eje o cambios dimensionales locales. Si el tratamiento térmico final se realiza antes del desbaste, la gran cantidad de material retirada posteriormente aún puede cambiar el estado de la pieza y también desperdiciar el efecto del tratamiento ya aplicado. El propio tratamiento térmico puede provocar curvatura, ovalidad o cambios de diámetro, por lo que antes de realizarlo debe dejarse un exceso de material suficiente pero controlado; no debe dejarse un margen excesivo basándose únicamente en la experiencia. El margen concreto debe determinarse teniendo en cuenta el material, el estado de la pieza en bruto, el método de tratamiento térmico, las dimensiones de la pieza y los requisitos del plano.

¿Cómo se enlazan el sem acabado y el acabado después del tratamiento térmico?

Tras completar el tratamiento térmico, primero se deben volver a comprobar la rectitud, el estado de la superficie cilíndrica exterior, los cambios de dureza y si los agujeros de centrado de ambos extremos aún permiten un posicionamiento fiable. Si los agujeros de centrado están dañados, deformados o presentan cascarilla de óxido adherida, deben repararse o establecerse nuevamente las referencias antes de continuar con el mecanizado posterior. En los ejes templados que requieren una alta precisión, las operaciones principales posteriores al tratamiento térmico suelen ser el rectificado u otro acabado de precisión; para materiales comunes y estados adecuados para el corte, puede emplearse el torneado de acabado para completar la superficie cilíndrica exterior final. Si la deformación posterior al tratamiento térmico supera el sobreespesor disponible para el mecanizado posterior, el acabado de precisión tampoco podrá corregirla, por lo que será necesario volver a evaluar el proceso y revisar el material en bruto, el tratamiento térmico y el esquema de apoyo.

¿Cómo se integran el torneado, las ranuras de chaveta, las roscas y el rectificado en la secuencia de mecanizado de piezas de eje?

La secuencia de mecanizado de las piezas de eje no debe considerar el torneado, el fresado de ranuras, el roscado y el rectificado como procesos independientes y sin relación. Por lo general, primero se mecanizan los principales cuellos del eje y las caras frontales para establecer una referencia de giro estable; después se programan las ranuras de chaveta, las ranuras de estrías, las ranuras circunferenciales, las roscas y los agujeros interiores, entre otras características. El objetivo es que las superficies no giratorias se posicionen, en la medida de lo posible, mediante los cuellos del eje finales o próximos a su dimensión final, reduciendo los errores de coaxialidad y de posición relativa causados por nuevos amarrajes.

Primero se estabilizan los principales cuellos del eje; después se integran las ranuras de chaveta y de estrías según las referencias

En un eje escalonado macizo convencional, la superficie cilíndrica exterior suele pasar por torneado en desbaste y torneado de sem acabado, y, cuando es necesario, por torneado de acabado o rectificado después del tratamiento térmico. La posición concreta de las ranuras de chaveta, las ranuras de estrías y las ranuras circunferenciales debe organizarse teniendo en cuenta la rigidez del amarraje: si el rectificado posterior todavía modificará el diámetro de los cuellos del eje o las dimensiones de los extremos, mecanizar demasiado pronto una ranura que dependa de las dimensiones finales puede provocar desviaciones en la profundidad o el ancho de la ranura, o en la relación de posición entre la ranura y el resalte del eje. Para los cuellos del eje, las roscas y las caras frontales con elevados requisitos de coaxialidad, deben reducirse al mínimo las conversiones de referencia innecesarias; si es imprescindible volver a amarrar la pieza, debe definirse claramente si se utilizarán como referencia de posicionamiento los dos agujeros de centrado, una superficie cilíndrica exterior ya mecanizada, o un tapón cónico y un mandril.

El roscado, los agujeros interiores y el rectificado no pueden separarse de la rigidez del amarraje

El mecanizado de roscas debe cumplir tanto con el perfil y la longitud útil de la rosca como controlar su posición relativa respecto a los cuellos del eje y las caras frontales. Si la rosca se encuentra junto a un cuello del eje de ajuste de precisión, debe garantizarse prioritariamente la continuidad de la referencia del eje, evitando la excentricidad causada por la sujeción del plato, los daños en el agujero para el contrapunto o la deformación de paredes delgadas. En los ejes con agujeros interiores o agujeros profundos también deben considerarse simultáneamente la desigualdad del espesor de pared y la deformación por apriete; no se puede aplicar directamente la ruta de un eje macizo. El rectificado tampoco es necesariamente la última operación fija para todos los ejes: los ejes de metales ferrosos templados y de alta precisión suelen rectificarse después del tratamiento térmico; en cambio, los metales no ferrosos como el aluminio y el cobre pueden someterse a torneado de acabado o torneado con diamante. La secuencia final debe determinarse conjuntamente según el material, la dureza, la rugosidad superficial, el sobreespesor y la precisión de posición indicada en el plano.

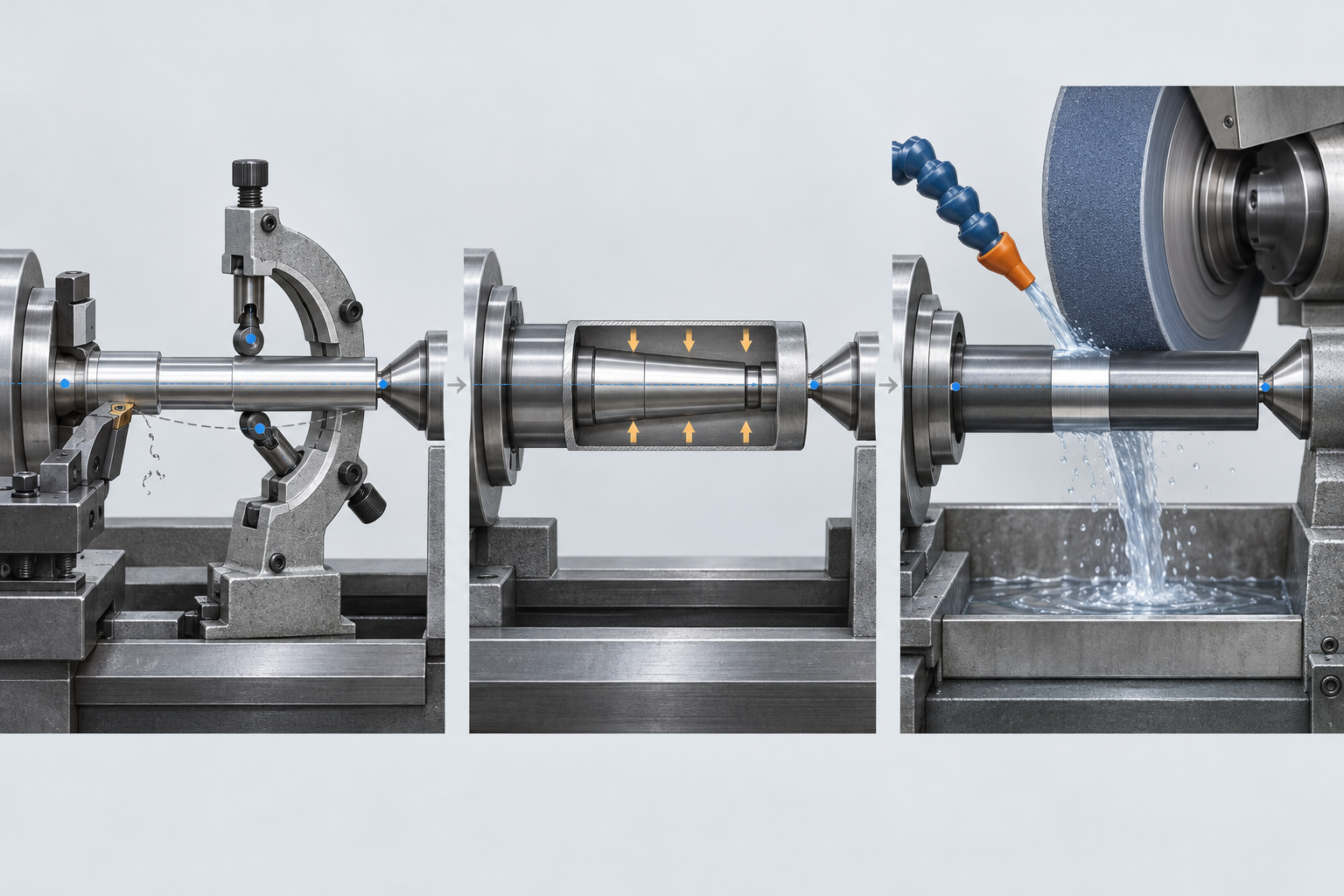

¿Cómo cambia la secuencia de mecanizado para ejes esbeltos, ejes huecos y ejes templados?

La secuencia de mecanizado de un eje escalonado macizo convencional no puede aplicarse directamente a ejes esbeltos, ejes huecos y ejes templados. La relación longitud-diámetro del eje, el espesor de pared, el estado del material, la deformación causada por el tratamiento térmico y la posibilidad de utilizar de forma fiable los agujeros de centrado o el agujero interior como referencia modificarán el amarraje y la organización de las operaciones. Al determinar la ruta, primero deben considerarse las superficies funcionales finales y, a partir de ellas, deducir el método de apoyo y las conversiones de referencia, en lugar de ordenar las operaciones únicamente según los nombres de torneado, fresado y rectificado.

En el mecanizado de ejes esbeltos, primero deben controlarse la rigidez y la flexión

Durante el torneado de desbaste de un eje esbelto, las fuerzas de corte pueden doblar fácilmente la pieza; al retirar la herramienta, esta puede recuperar su forma, generando errores de conicidad, errores con forma de bambú o marcas locales de vibración. Por ello, la secuencia de mecanizado de las piezas de eje suele incorporar el enderezado, el apoyo entre contrapuntos en ambos extremos y el apoyo auxiliar intermedio. El desbaste puede realizarse por tramos y por capas para eliminar el sobreespesor; cuando sea necesario, se empleará una luneta de seguimiento u otro apoyo, evitando una profundidad de corte excesiva en una sola pasada. Antes del sem acabado deben volver a comprobarse la rectitud y el estado de los apoyos; si el agujero de centrado está dañado, primero debe repararse, ya que, de lo contrario, tanto el mecanizado como la inspección posteriores basados en el posicionamiento entre contrapuntos perderán consistencia.

La secuencia de mecanizado de ejes huecos y templados requiere reorganizar las referencias

La dificultad principal de los ejes huecos o con agujeros profundos es la desigualdad del espesor de pared y la deformación por apriete. Si el agujero interior se mecaniza primero, puede utilizarse como referencia de posicionamiento para un tapón cónico, un casquillo cónico o un mandril posteriores, pero deben confirmarse su redondez, conicidad y estado de ajuste; si la superficie cilíndrica exterior alcanza primero su dimensión final y después se sujeta con gran fuerza el agujero interior, la sección de pared delgada puede deformarse por compresión. En los ejes templados, normalmente se realiza el tratamiento térmico después del desbaste; a continuación se comprueban la curvatura, el estado de la superficie cilíndrica exterior y el sobreespesor utilizable antes de pasar al rectificado u otro acabado de precisión. Durante el rectificado también deben controlarse la carga de la muela, la refrigeración y la distribución del sobreespesor para evitar quemaduras o un rectificado repetido causado por la deformación.

¿Qué elementos deben inspeccionarse una vez completado el mecanizado de las piezas de eje?

La inspección final de las piezas de eje debe corresponderse con la secuencia de mecanizado, en lugar de limitarse a medir algunos diámetros exteriores. Por lo general, primero se verifican las dimensiones clave; después se comprueban la precisión geométrica y la precisión de posición relativa; por último, se confirman la calidad superficial y la fiabilidad de las referencias de inspección. Solo así puede determinarse si el acabado de precisión ha resuelto realmente los requisitos del plano, en vez de limitarse a confirmar que la pieza «se puede montar».

• [object Object]
• [object Object]
• [object Object]

Al medir el descentramiento radial, deben definirse claramente el cuello de referencia, el método de apoyo y la sección de medición; al comprobar la perpendicularidad de la cara frontal, también debe evitarse que una inclinación durante la sujeción haga pasar el error de fijación por un error de la pieza. Para ejes templados después del tratamiento térmico, ejes esbeltos o ejes huecos, se recomienda añadir comprobaciones de rectitud, deformación y marcas locales de vibración. Solo cuando la referencia de inspección coincide con la referencia de mecanizado, los resultados de la inspección final pueden reflejar realmente si la secuencia de mecanizado de las piezas tipo eje es adecuada.

Preguntas frecuentes

La secuencia de mecanizado de las piezas tipo eje no tiene una respuesta fija que pueda aplicarse sin más, al margen del plano de la pieza. Al determinar la ruta de proceso, deben considerarse simultáneamente el material, el tratamiento térmico, la relación longitud-diámetro, la referencia de posicionamiento y los requisitos finales de dimensión, coaxialidad y rugosidad superficial.
