연비, 내구성, 미관을 모두 확보하는 방법: 알루미늄 합금 단조 휠의 성형, 기계가공 및 내구성 검증

6061-T6 단조 휠은 각각 무엇을 의미하는가: 합금, 단조 및 열처리 상태

도면에 “6061-T6 forged wheel”이라고 표기되어 있다면, 이 알루미늄 합금 단조 휠이 내구 시험을 통과할 수 있다는 것을 충분히 입증할 수 있을까요? 충분하지 않습니다. 이 표기는 각각 세 가지 질문에 답합니다. 6061은 어떤 종류의 알루미늄 합금을 사용하는지를, 단조는 소재가 어떤 소성 성형을 거쳤는지를, T6는 소재가 특정 열처리 상태에 있음을 의미합니다. 이는 휠 전체 성능에 대한 적합성 증명이 아닙니다.

6061 합금 등급은 무엇을 의미하는가

6061은 Al-Mg-Si계 열처리 강화 합금으로, 일반적으로 강도, 내식성 및 가공성 사이에서 우수한 균형을 이룹니다. 그러나 합금 등급 표기만으로는 소재 증명을 대신할 수 없습니다. 엔지니어링 검토에서는 합금 표준, 공급 상태, 용해 로트 번호, 그리고 실제 소재가 도면 및 구매 사양과 일치하는지를 확인해야 합니다. 단면 형상, 변형 정도 및 처리 로트에 따라서도 최종 성능이 달라질 수 있습니다.

T6는 단조 등급이 아니다

T6는 일반적으로 용체화 처리, 담금질 및 인공 시효를 거친 열처리 상태를 의미하며, 단조 품질을 나타내거나 특정한 통일 강도값과 동일한 의미가 아닙니다. 공급업체는 열처리 로트 및 공정 기록을 제공하고, 경도, 필요한 기계적 성질 검증 및 주요 치수 재측정 결과를 함께 제시하여 해당 상태가 실제로 관리되고 있음을 입증해야 합니다. 단조 성형은 소재의 치밀성과 유동선 조건을 개선하지만, 충전 부족, 접힘, 균열, 국부적인 박육화 또는 후속 기계가공 과다로 인해 휠 전체 성능이 저하될 가능성은 여전히 존재합니다.

따라서 알루미늄 합금 단조 휠의 경량화는 소재 라벨만으로 판단할 수 없습니다. 스포크 단면, 림 벽 두께, 장착면 강성, 동적 밸런스, 충격 및 피로 하중을 모두 설계 입력에 반영해야 합니다. 최종 결론은 도면, 대상 차량의 하중 스펙트럼, 적용 표준 또는 고객 사양에 따른 검사 및 내구성 결과를 기준으로 내려야 합니다.

알루미늄 합금 단조 휠의 소재에서 단조품까지: 성형 과정에서 관리해야 할 위험

알루미늄 합금 단조 휠의 성형은 알루미늄 소재 한 덩어리를 단순히 압축하여 림으로 만드는 작업이 아닙니다. 제어된 온도와 변형 경로에 따라 림, 스포크 및 연결 전이부가 충전되도록 해야 합니다. 일반적인 공정 흐름은 적합한 소재 준비에서 시작하여 예비 성형, 금형 단조, 트리밍 및 단조 후 검사를 거친 뒤 후속 열처리와 CNC 가공으로 이어집니다. 이는 저압 주조 휠과 다르므로 용해, 정련 및 주조품 X선 검사 공정을 그대로 적용해서는 안 됩니다.

소재 및 예비 성형품: 먼저 소재 상태와 변형 분포를 안정화해야 한다

소재의 합금 등급, 공급 상태, 로트 추적성 및 초기 치수를 먼저 확인해야 합니다. 가열, 이송 및 금형 투입 사이의 온도 변화는 소재의 유동성과 금형 충전에 영향을 미칩니다. 프리폼의 체적 분배 역시 외관만으로 판단해서는 안 됩니다. 스포크 분기부, 림 가장자리 및 스포크—림 전이부에 소재가 부족하면 이후 충전 부족, 국부 박육 또는 가공 여유 부족이 발생할 수 있습니다.

금형 충전 및 단조 후 검사: 결함 위험을 소재 단계에서 차단

단조 압력은 클수록 좋은 것이 아니며, 핵심은 온도 범위, 금형 캐비티, 변형 분포 및 소재 유동의 적합성입니다. 충전 제어가 되지 않으면 접힘, 균열, 국부 과열 또는 유선 단절이 발생할 수 있습니다. 이러한 결함은 후속 선삭으로 가려지더라도 스포크 전이부에서 피로 균열의 시작점이 될 수 있습니다. 가공 여유가 너무 크면 절삭량이 증가하고, 여유가 불균일하면 벽 두께, 런아웃 및 동적 밸런스 문제가 발생합니다.

납품 검토 시에는 단조 공정 파라미터 기록, 초도품 소재 치수 및 주요 단면 검사 결과를 확인하도록 요구해야 하며, 결함 유형, 구조 및 고객 규격에 따라 적합한 단조품 비파괴검사를 선택해야 합니다. 핵심은 단순히 ‘단조가 완료되었다’는 사실을 증명하는 것이 아니라, 스포크, 림 및 해당 전이 영역이 가공 가능하고 추적 가능하며 후속 내구성 검증에 적합한 소재 상태를 확보했음을 증명하는 것입니다.

T6 열처리가 단조 휠 허브의 강도, 경도 및 변형에 미치는 영향

6061-T6의 ‘T6’는 열처리 상태를 의미하며 단조 등급이 아닙니다. 알루미늄 합금 단조 휠 허브의 경우 열처리는 일반적으로 용체화 처리, 담금질 및 인공 시효로 구성됩니다. 용체화 처리는 합금 원소를 고용체에 고용시키고, 담금질은 과포화 상태를 유지하며, 인공 시효는 석출 강화를 통해 강도와 경도를 향상시킵니다. 최종 효과는 등급 접미사만으로 판단할 수 없으며, 로트, 단면 위치 및 기계적 성질 기록을 함께 확인해야 합니다.

6061-T6 단조 휠 허브의 열처리 관리 포인트

6061은 담금질 공정에 민감합니다. 노 온도 균일성, 장입 수량, 부품 간격, 지지 방식 및 노에서 꺼낸 후 담금질까지의 이송 시간은 모두 로트 내 경도 편차나 휠 허브 변형을 유발할 수 있습니다. 냉각이 불균일하면 장착 디스크, 림 또는 스포크 영역에서 치수 변화가 발생할 수 있으며, 시효가 부족하거나 과도하면 강도, 경도 및 연성이 프로젝트 요구사항에서 벗어날 수 있습니다.

단조 휠 허브 열처리에 필요한 품질 증빙

• 공정 기록: 열처리 로트, 장입 수량 및 부품 배치를 대조하고, 용체화 처리, 담금질 및 인공 시효 공정이 관리되고 있는지 확인하며, 노 온도 곡선, 노 온도 균일성 또는 장비 교정 기록을 보관합니다.
• 상태 검증: 도면, 재료 표준 또는 프로젝트 규격에 따라 경도를 검사하고, 필요한 경우 인장 강도, 항복 강도 및 연신율 등의 기계적 성질 결과를 제공합니다. 시료 채취 위치와 시험편의 대표성을 명확히 해야 합니다.
• 변형 및 재측정: 열처리 후 장착면, 센터 홀, 림 런아웃, 주요 벽 두께 및 기타 영향을 받은 치수를 재측정하고, 공차 초과 격리, 교정 또는 재작업 후 재검사 결과를 기록합니다.

따라서 공급업체가 ‘6061-T6’ 라벨을 제출했다고 해서 열처리 증명이 완료된 것은 아닙니다. 노 로트 기록, 경도 결과, 치수 재측정 및 해당 기계적 성질 보고서를 동일한 단조 휠 허브 배치와 연결해야 합니다. 구체적인 온도, 유지 시간 및 판정값은 재료 표준, 휠 허브 도면 및 프로젝트 규격을 기준으로 해야 합니다.

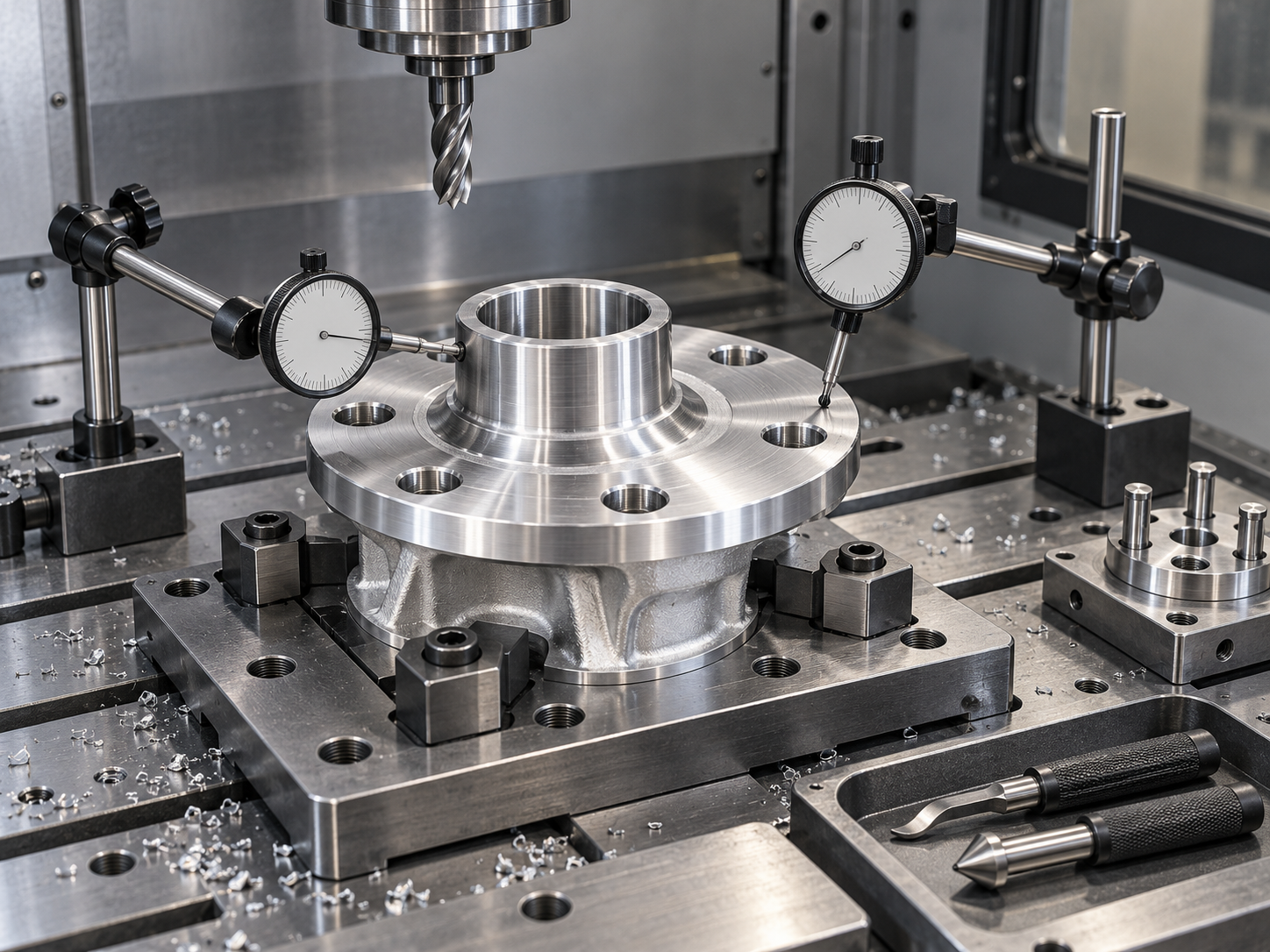

단조 휠 허브 CNC 가공: 기준, PCD 홀, 림 런아웃 및 디버링

단조 휠 허브가 CNC 가공에 들어간 후의 목표는 막연히 ‘더 정밀하게 가공하는 것’이 아니라, 단조품의 기준을 장착면, 센터 홀, PCD 볼트 홀 및 림 회전면 사이의 치수 관계로 안정적으로 전환하는 것입니다. 일반적으로 먼저 림과 장착 디스크를 선삭한 다음 센터 홀, PCD 홀 및 밸브 홀을 가공하고, 이후 정삭, 디버링, 세척 및 재측정을 진행합니다. 각 단계에서 사용하는 위치 결정면, 클램핑 위치 및 검사 기준을 명확히 해야 합니다.

단조 휠 허브 CNC 가공의 기준 체인과 클램핑 변형

장착 디스크가 안정적으로 위치 결정되지 않은 상태에서 이후 해당 면을 기준으로 센터 홀과 PCD 홀을 가공하면 홀 위치 편차, 단면 런아웃 또는 림 원주 런아웃이 발생할 수 있습니다. 박육 림과 스포크 영역은 클램핑력, 절삭력 또는 불균일한 가공 여유로 인해 국부 변형이 발생할 수도 있습니다. 공구 마모는 홀 직경, 단면 평면도 및 표면 거칠기에 추가로 영향을 미치므로 초도품, 공구 교환 후 제품 및 배치 마지막 제품은 모두 도면 요구사항에 따라 재측정해야 합니다.

• 선삭: 장착면, 림 회전면, 단면 런아웃 및 주요 벽 두께 가공 여유를 검사합니다.
• 드릴링 및 정삭: 센터 홀 직경, PCD 홀 위치, 홀 직경, 홀 입구 상태 및 밸브 홀 방향을 확인합니다.
• 디버링 및 세척: 스포크—림 전이부, 홀 입구 및 뒷면 단차를 중점적으로 처리하여 조립 간섭, 도장 잔류물 또는 국부 응력 집중을 방지합니다.

품질 증거는 단순히 “CNC가 높은 정밀도를 보장한다”고 쓰는 것이 아니라 치수 보고서, 전용 검사 게이지 또는 3차원 측정기와 같은 측정 기록에서 확보되어야 합니다. 림의 런아웃, 장착면 런아웃, PCD 위치 및 주요 벽 두께는 동일한 기준 체계와 연계되어야 하며, 세척 후에는 구멍 내부, 공동 및 스포크 전이부에 절삭 칩이나 잔류 액체가 없는지도 확인해야 합니다.

알루미늄 합금 단조 휠 허브에는 어떤 치수, 비파괴 및 기능 검사가 필요한가

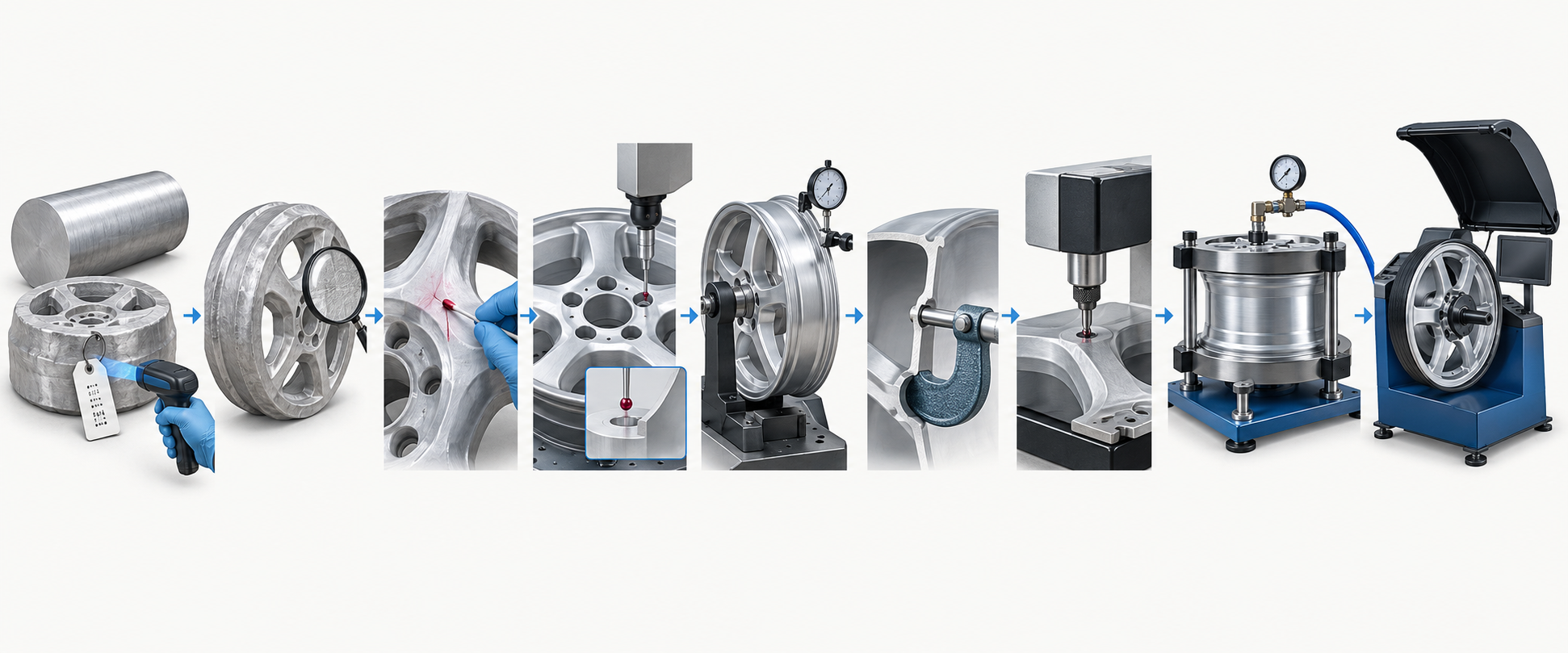

알루미늄 합금 단조 휠 허브의 검사는 외관만 확인해서는 안 되며, “6061-T6” 라벨 하나로 완성 휠 전체의 품질 증거를 대신할 수도 없습니다. 검사 순서는 소재 용해 배치, 단조품, 열처리, CNC 기계가공 및 완제품 기능에 이르기까지 단계별 추적성 관계를 구축해야 합니다. 각 검사는 세 가지 질문에 답해야 합니다. 어디에서 고장이 발생할 수 있는가, 어떤 방법으로 이를 발견하는가, 어떤 기록으로 이미 관리되고 있음을 입증하는가.

비파괴 검사 방법은 단조품 구조, 결함 유형, 도면 및 고객 규격에 따라 선택해야 합니다. 단조 휠 허브의 핵심은 일반적으로 단조 후 표면과 내부의 연속성이며, 저압 주조 휠 허브에 일반적인 X선 검사 절차를 모든 단조 휠 허브에 적용되는 표준 해답으로 간주해서는 안 됩니다. 스포크와 림의 전이부, 구멍 주변 또는 두께 변화 부위에 위험이 있다면 검사 범위와 판정 근거를 명확히 해야 합니다.

알루미늄 합금 단조 휠 허브의 치수 검사와 기능 검사는 서로 대체할 수 없습니다

장착면, 센터 홀 및 PCD 구멍 위치는 동일한 기준 체계에서 평가해야 하며, 림 런아웃, 주요 벽 두께 및 밸브 구멍 위치 검사도 함께 수행해야 합니다. 외관이 적합하다고 해서 기밀성이 적합한 것은 아니며, 정적 치수가 적합하다고 해서 회전 상태에서의 동적 밸런스가 적합한 것도 아닙니다. 열처리 후 경도는 상태 확인의 일부로만 사용할 수 있으며, 용해 배치 기록, 치수 재측정 및 해당 소재 표준이나 프로젝트 규격을 함께 확인해야 합니다.

유한요소 핫스팟부터 내구 시험까지: 고강도 알루미늄 합금 휠 허브를 검증하는 방법

알루미늄 합금 단조 휠 허브는 정적 강도 계산을 한 번 수행하는 것만으로 충분하지 않다. 차량 주행 중 휠 허브는 제동 및 출발 토크, 선회 시 횡하중, 요철 노면의 충격 하중을 동시에 받는다. 검증에서는 설계 하중, 유한요소 핫스팟, 시험 항목과 고장 판정을 하나의 증거 체계로 연결해야 한다.

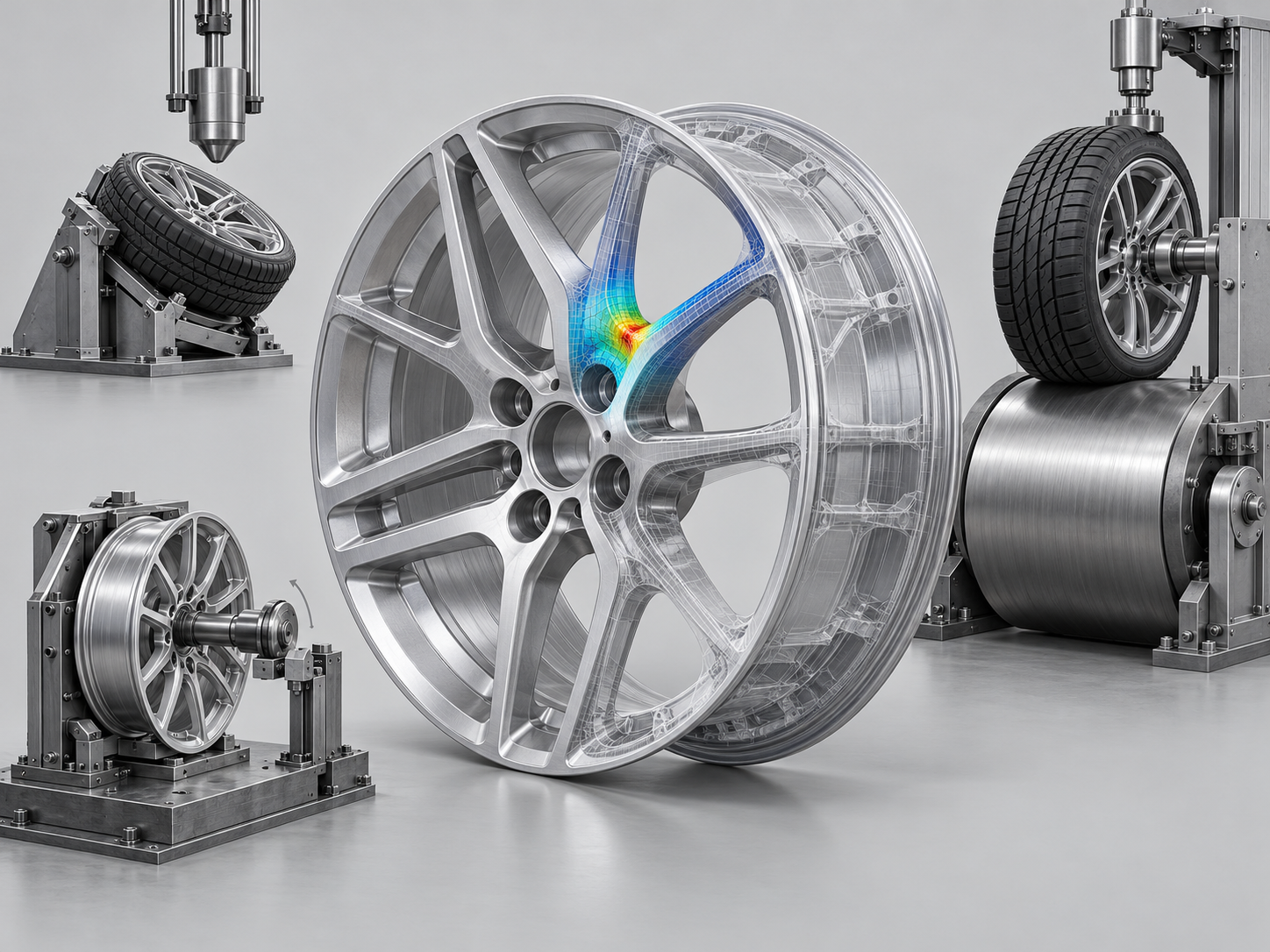

먼저 알루미늄 합금 단조 휠 허브의 유한요소 핫스팟을 확인한다

유한요소해석에는 소재 등급의 강도값만 단순히 적용하는 것이 아니라 목표 차종의 하중 스펙트럼, 타이어 및 장착 경계조건, 소재 상태와 실제 휠 허브 형상을 입력해야 한다. 스포크 분기 코너, 스포크와 림의 전이 영역, 장착 디스크 및 볼트 홀 주변은 일반적으로 응력 집중, 국부 변형과 피로 손상을 중점적으로 확인해야 한다. 한 연구에서는 균열이 스포크 내부 분기 코너의 연결부에서 처음 발생했다. 이는 외관이 온전하더라도 구조적 핫스팟 검사를 대신할 수 없음을 보여 준다.

알루미늄 합금 단조 휠 허브 내구 시험의 폐루프 검증

검증 항목은 일반적으로 충격, 굽힘 피로와 구름 피로를 포함해야 하며, 시험 전후에 균열, 파손, 영구 변형, 기밀성과 동적 밸런스를 검사해야 한다. 한 연구 사례에서는 최소 25만 회전, 최대 정격 하중 8095 N, 강화 계수 1.33, 계산 굽힘 모멘트 3450 N·m를 적용했고, 유한요소 최대 응력 121.0 MPa를 얻었다. 이러한 수치는 해당 연구 대상에만 적용되며 모든 휠 허브의 인수 기준으로 직접 사용할 수 없다. 프로젝트에서는 목표 차종, 적용 법규 또는 고객 규격에 따라 하중, 사이클 수와 판정 조건을 확정해야 한다.

• 시험 전에 치수, 런아웃, 기밀성과 동적 밸런스 상태를 기록한다.
• 시험 후 스포크 분기 코너, 림 전이 영역과 볼트 홀 주변의 균열 및 영구 변형을 재검사한다.
• 유한요소 예측 핫스팟과 실제 고장 위치를 대조하고, 필요한 경우 하중, 형상과 소재 상태를 소급 검토한다.

알루미늄 합금 단조 휠 허브 구매 시 공급업체에 요청해야 할 자료

도면에 “6061-T6 forged wheel”이라고 기재되어 있다고 해서 알루미늄 합금 단조 휠 허브 전체에 인수 가능한 품질 증거가 갖추어졌다는 의미는 아니다. 구매 검토에서는 자료를 프로젝트 입력 자료, 제조 공정 자료와 납품 검증 자료의 세 그룹으로 나누고, 버전, 적용 표준과 배치 대응 관계를 항목별로 확인해야 한다.

• 프로젝트 입력 자료: 관리 도면 및 버전, 소재 등급과 상태, 휠 허브 치수 및 주요 공차, 목표 차종 하중 스펙트럼, 적용 법규 또는 고객 규격을 확인한다. 설계 변경이 발생한 경우 검토 및 승인 기록까지 추적할 수 있어야 한다.
• 제조 공정 자료: 소재 빌릿 또는 소재 용해 로트 증명서, 단조 공정과 초도품 기록, 주요 공정 파라미터, 열처리 로트와 곡선, 장입 및 담금질 기록을 요청한다. 자료는 일반 공정 카드 한 장이 아니라 특정 부품 배치와 대응되어야 한다.
• 납품 검증 자료: 주요 치수 보고서, 장착면 및 림 런아웃, PCD 홀 위치, 센터 홀과 두께 결과, 해당되는 비파괴검사, 경도와 기계적 특성 기록을 요구한다. 완제품에는 기밀성, 동적 밸런스와 내구 시험의 근거 및 보고서도 포함되어야 한다.

초도품 인수 시에는 부적합품의 격리 방법, 어떤 결함을 재작업할 수 있는지, 재작업 후 필요한 재검사 항목, 소재, 금형, 열처리 또는 기계가공 변경 사항을 사전에 통지해야 하는지도 명확히 해야 한다. 알루미늄 합금 단조 휠 허브의 경우 진정으로 완전한 납품 패키지는 소재 용해 로트—단조 성형—T6 열처리—CNC 가공—최종 검사—내구 검증을 하나의 추적 가능한 체계로 연결해야 하며, “6061-T6” 라벨만으로 성능을 판단하지 않도록 해야 한다.

알루미늄 합금 단조 휠 허브 공정 및 검증에 관한 자주 묻는 질문

알루미늄 합금 단조 휠 허브의 성능은 단일 재료 표기나 외관만으로 판단할 수 없습니다. 다음 질문에서는 6061-T6, 열처리, CNC 기계가공, 기능 검사와 내구성 검증 간의 경계를 중점적으로 설명합니다.
