그랜드 패킹 선택 및 설치 방법: 펌프 축과 밸브 스템의 밀봉 상태 판단 및 누설 제어

그랜드 패킹이란 무엇인가: 펌프 축과 밸브 스템에 모두 사용할 수 있지만 작동 원리는 서로 다른 이유

정비 현장에서 흔히 접하는 판단 문제가 있습니다. 펌프 축의 그랜드 패킹에서 적하 누설이 발생하거나 밸브 스템 그랜드 패킹에서 외부 누설이 발생하면 모두 "그랜드 패킹이 샌다"고 말할 수 있지만, 동일한 방법으로 처리해서는 안 됩니다. 펌프 축은 일반적으로 연속 회전 운동을 하므로 그랜드 패킹은 마찰열, 축 표면에서의 미끄럼 및 운전 중 윤활 문제에 대응해야 합니다. 반면 밸브 스템은 승강 왕복, 회전 또는 빈번한 개폐 동작을 할 수 있으므로 밀봉성뿐 아니라 운동을 따라가는 그랜드 패킹의 추종 능력과 밸브 스템 작동 부하도 고려해야 합니다.

그랜드 패킹은 패킹 박스 또는 밀봉 챔버 내부에 충전하는 유연한 편조 스트립 형태의 재료입니다. 설치 후 글랜드가 그랜드 패킹을 반경 방향으로 압착하면 그랜드 패킹이 축·스템 표면과 패킹 박스 벽에 동시에 밀착되어 유체가 틈을 따라 외부로 누설되는 것을 제한합니다. 그랜드 패킹은 완전히 고정된 가스켓이 아니라 재료 구조, 압착 상태 및 적절한 윤활에 의해 함께 작동합니다. 따라서 그랜드 패킹을 선정할 때는 단면 규격이나 재료명만 볼 것이 아니라 장비의 운동 방식, 유체 및 운전 조건을 먼저 확인해야 합니다.

이 글에서는 패킹 박스 외부 누설을 중점적으로 다룹니다. 예를 들어 펌프 축 주변에서 적하 누설이 발생하거나 밸브 스템의 글랜드 부위에서 외부로 스며 나오는 경우입니다. 밸브를 닫은 후에도 유체가 시트 사이로 통과하는 것은 차단부 또는 밸브 시트 내부 누설에 해당하므로 그랜드 패킹의 문제로 직접 간주할 수 없습니다. 실제로 점검할 때는 먼저 누설 위치를 판단한 다음 그랜드 패킹, 글랜드, 패킹 박스 및 축·스템 표면 상태를 확인해야 합니다. 내부 누설과 외부 누설을 혼동하면 이후 재료를 교체하거나 글랜드를 조정해도 문제의 근본 원인에서 벗어날 수 있습니다.

그랜드 패킹은 어떻게 밀봉하는가: 반경 방향 압착, 미로 효과와 윤활의 관계

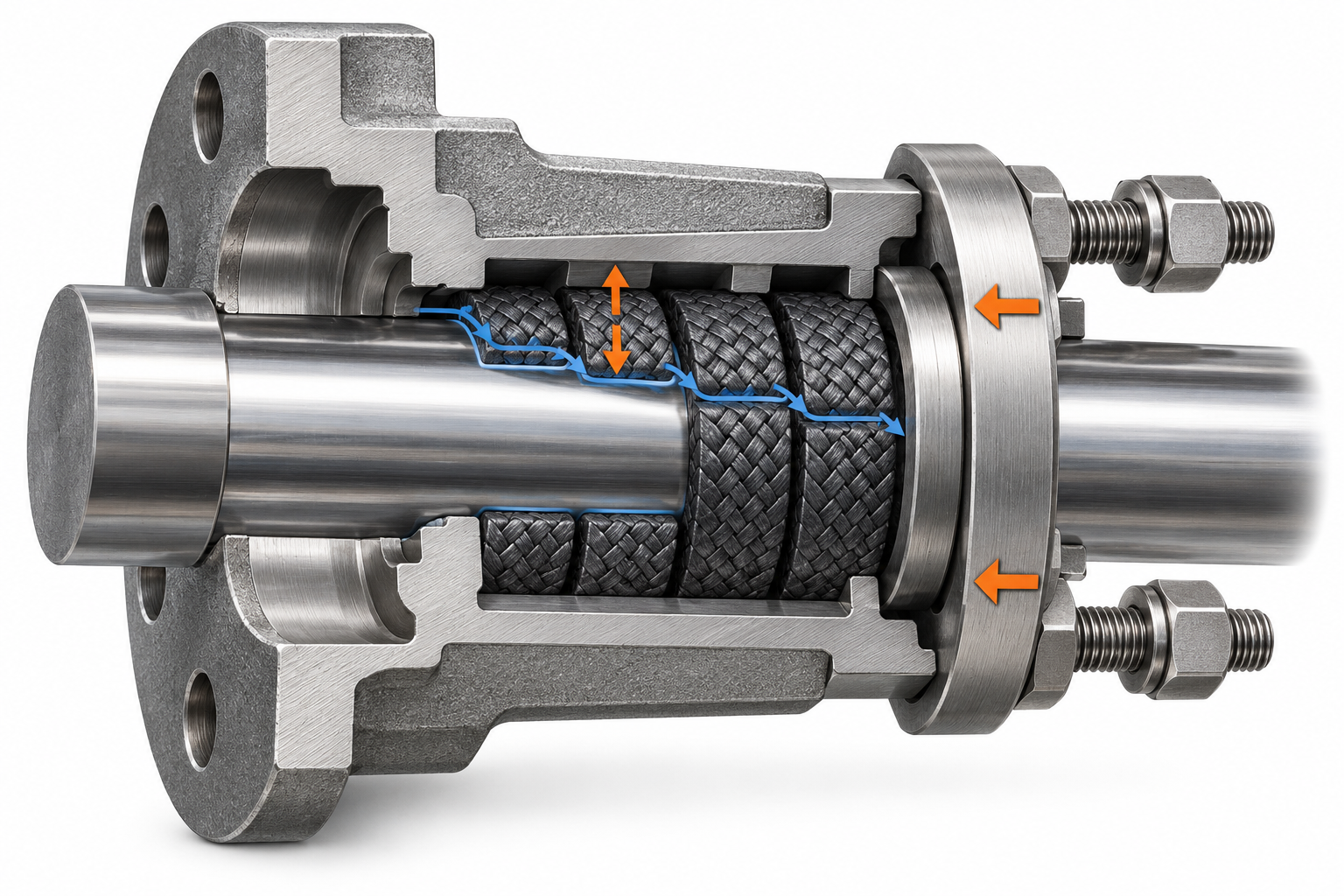

그랜드 패킹을 패킹 박스에 넣었다고 해서 한 덩어리의 재료로 틈을 완전히 "막는" 것은 아닙니다. 글랜드가 가하는 축 방향 하중으로 인해 편조 그랜드 패킹이 반경 방향으로 변형되고, 축·밸브 스템 및 패킹 박스 내벽에 밀착되어 연속적인 밀봉 접촉을 형성합니다. 그랜드 패킹과 축·스템 사이에는 여전히 미세한 통로가 존재할 수 있지만, 유체는 여러 개의 굴곡진 경로를 통과해야 하며 반복적인 스로틀링 과정에서 압력이 점차 낮아집니다. 이것이 흔히 말하는 미로 효과입니다.

그랜드 패킹의 반경 방향 압착은 클수록 좋은 것이 아닙니다

그랜드 패킹은 마찰과 온도 상승을 줄이기 위해 적절한 윤활도 필요합니다. 연속 회전하는 펌프 축의 경우 지나치게 세게 압착하면 축·스템 저항이 증가하여 마찰열이 제때 방출되지 않을 수 있습니다. 승강 또는 회전하는 밸브 스템의 경우 과도한 압착으로 작동이 무거워지고 축·스템 표면 마모가 빨라질 수 있습니다. 반대로 압착이 부족하면 누설 통로가 남습니다. 따라서 설치 후의 목표는 절대적인 "무적하 누설"이 아니라, 장비 요구 조건이 허용하는 범위에서 밀봉성, 온도 상승, 작동 부하 및 그랜드 패킹 수명을 함께 고려하는 것입니다.

운전 상태로 그랜드 패킹의 압착 상태가 적절한지 판단하기

시운전할 때는 누설 변화, 글랜드 온도 상승, 축 또는 밸브 스템의 작동 상태 및 이후 조정 여유를 동시에 관찰해야 합니다. 운전 후 온도가 뚜렷하게 상승하거나 작동이 무거워지거나 누설이 급격히 증가하면 글랜드를 계속 조이기만 해서는 안 됩니다. 윤활, 그랜드 패킹 단면, 절단면 배치 및 충전 상태, 축·스템 표면과 패킹 박스 상태를 다시 점검해야 합니다. 그랜드 패킹 밀봉은 재료, 구조 및 설치가 함께 작용하므로, 압착력만 높이는 것으로 근본 원인 점검을 대신할 수는 없습니다.

패킹 선정 시 먼저 확인해야 할 운전 조건: 유체, 온도, 압력, 입자 및 운동 방식

패킹 선정의 첫 단계는 경험에 따라 PTFE, 흑연 또는 아라미드 중 하나를 고르는 것이 아니라, 먼저 운전 조건 카드를 작성하는 것입니다. 동일한 단면 규격이라도 청수 펌프, 입자가 포함된 슬러리 펌프 및 증기 밸브에 적용하면 마찰, 온도 상승, 화학적 침식 및 압출 위험이 서로 다릅니다. 핵심 운전 조건이 부족한 상태에서 단순히 “패킹” 또는 일련의 치수만으로 견적을 요청하는 것은 일반적으로 신뢰할 수 있는 추천을 뒷받침하기에 부족합니다.

패킹 운전 조건 카드에는 무엇을 기록해야 하는가

• 장비 및 운동 방식: 펌프 축 또는 밸브 스템인지, 연속 회전인지 승강 왕복 운동인지, 그리고 회전 속도, 작동 빈도 및 빈번한 기동·정지가 있는지를 명시합니다.
• 유체 정보: 유체명, 농도, 점도, 산성·알칼리성, 고형 입자 포함 여부 및 누설과 오염 관리 요구 사항을 기록합니다.
• 온도 및 압력: 정상값, 최고값 및 발생 가능한 기동·정지 변동을 제시합니다. 증기, 고온수 등의 운전 조건에서는 열 사이클 상황도 명시해야 합니다.
• 구조 치수: 축 또는 밸브 스템 직경, 패킹 박스의 폭과 깊이, 패킹 단면, 글랜드 형식 및 냉각·세척·윤활 조건의 유무를 제공합니다.
• 기존 고장 및 이상 징후: 누설 위치와 변화 추이, 운전 중 온도 상승, 밸브 스템 작동 부하, 패킹 마모 형태 및 축이나 스템에 긁힘, 점식, 굽힘 또는 편심이 있는지를 기록합니다.

예를 들어 마모 입자가 포함된 슬러리는 내마모성, 강도 및 내압출성을 우선 평가해야 합니다. 화학 유체는 농도, 온도 및 적합성을 먼저 확인해야 하며, 고온수나 증기에서는 열전도와 운전 후 글랜드 조정도 고려해야 합니다. 위 내용은 선별 방향일 뿐, 공급업체 데이터와 무관하게 적용하는 고정된 결론은 아닙니다. 구매 시에는 이 운전 조건 카드를 패킹 박스 치수 및 기존 고장·이상 징후와 함께 제공해야 합니다.

PTFE, 흑연, 아라미드 및 탄소섬유 패킹에서 각각 주의해야 할 위험

패킹 재료는 단순히 “최고 내열 온도”만으로 선정해서는 안 됩니다. 먼저 유체, 온도, 압력, 운동 방식 및 축이나 스템의 상태를 확인한 다음 재료 특성으로 선별해야 합니다. 아래 분류는 일반적인 평가 방향이며, 통일된 업계 표준과 동일한 의미는 아닙니다. 최종적으로는 구체적인 제품 데이터와 유체 적합성 표를 다시 확인해야 합니다.

PTFE 패킹: 화학적 적합성, 저마찰 및 오염 제한을 확인

PTFE계 패킹은 일반적으로 내화학성, 자기윤활성 및 저오염 요구 사항을 기준으로 평가하며, 화학 유체나 오염에 민감한 환경에 적합합니다. 그러나 구체적인 농도, 온도, 압력 및 충전 구조에 따라 적용 범위가 달라지므로, 단순히 “내식성”만으로 결론을 내려서는 안 됩니다.

흑연, 아라미드 및 탄소섬유 패킹: 각각 열, 마모 및 강도 위험을 확인

• 흑연 패킹: 고온, 열 사이클, 유체 적합성 및 축이나 스템의 마모 위험을 중점적으로 확인해야 합니다. 흑연은 일반적으로 내고온성과 마찰 저감에 도움이 되지만, 편조 구조, 보강 방식 및 사용 환경에 따라 성능 차이가 큽니다. 산화성 유체, 비교적 높은 선속도 또는 축 표면 상태가 좋지 않은 경우에는 내열성 홍보 수치만으로 판단해서는 안 됩니다.
• 아라미드 패킹: 주로 내마모성, 내압출성 및 기계적 강도를 확인하며, 입자가 포함된 유체나 고마모 운전 조건의 선별 방향으로 자주 사용됩니다. 그러나 아라미드는 상대적으로 단단하므로 축이나 밸브 스템과 직접 고속 마찰이 발생하거나, 과도하게 압착되거나, 윤활이 부족하면 슬리브 또는 밸브 스템의 마모가 증가할 수 있습니다. 따라서 운동 방식, 표면 상태 및 압착량을 함께 점검해야 합니다.
• 탄소섬유 패킹: 일반적으로 내열성, 저마찰, 열전도 또는 내마모 요구 사항을 기준으로 평가하지만, 구체적인 성능은 탄소섬유의 종류, 편조 구조, 함침 재료 및 조합 구성에 따라 달라집니다. 펌프 축이나 밸브 스템에 사용할 때는 유체 적합성, 회전 속도 또는 작동 빈도, 압력 및 전기화학적 부식이나 축·스템 마모 위험의 존재 여부를 확인해야 합니다.

펌프용 패킹과 밸브용 패킹의 선정 차이: 회전축, 왕복 밸브 스템 및 고빈도 작동

펌프 축 패킹: 먼저 마찰 발열과 축 표면을 확인

펌프용 패킹은 단면 치수나 “내열 등급”만으로 선택해서는 안 됩니다. 고형 입자가 포함된 슬러리 운전 조건에서는 일반적으로 내마모성, 강도 및 압출 저항성을 우선 평가해야 합니다. 그러나 패킹이 지나치게 단단하거나 너무 세게 압착되면 축 슬리브의 마모와 발열이 오히려 심해질 수 있습니다. 설치 후에는 누설, 온도 상승 및 글랜드 조정 여유를 관찰해야 하며, 축, 패킹 글랜드 및 윤활 상태를 점검하는 대신 지속적으로 조이는 방식으로 해결해서는 안 됩니다.

밸브 스템 패킹: 저마찰성, 추종성 및 작동 부하를 함께 확인

밸브 패킹은 밸브 스템의 움직임에 따라 접촉 상태를 유지해야 합니다. 빈번한 개폐 또는 조절 밸브 운전 조건에서 압착량이 너무 크면 밸브 스템의 작동이 무거워지고 조작에 영향을 줄 수도 있습니다. 반대로 패킹의 추종성이 부족하면 작동 후 외부 누설이 발생할 수 있습니다. 화학 매체 또는 저오염 환경에서는 먼저 재료 호환성과 오염 제한 사항을 확인해야 하며, 고온수, 증기 등의 조건에서는 열전도, 온도 변화 및 글랜드 조정 능력을 함께 고려해야 합니다. 위의 내용은 선별의 출발점일 뿐이며, 최종적으로는 구체적인 제품 데이터와 장비 매뉴얼에 따라 판단해야 합니다.

따라서 펌프 축과 밸브 스템에 동일한 패킹을 당연히 사용해서는 안 됩니다. 구매 시 최소한 장비 유형, 축 또는 밸브 스템 치수, 패킹 글랜드 치수, 매체 및 농도, 온도, 압력, 회전 속도 또는 작동 빈도, 입자 상태와 기존 고장 양상을 제공해야 합니다. 축이나 스템에 이미 긁힘, 점식, 굽힘 또는 편심이 있다면 패킹만 교체해서는 누설이 해소되지 않을 수 있습니다.

패킹 설치 절차: 기존 패킹 제거, 세척, 링 절단, 절단부 어긋나게 배치, 충전 및 글랜드 조정

패킹 설치는 “새 패킹을 밀어 넣는 것”에서 시작해서는 안 되며, 안전 정지, 매체 격리 및 잔류 압력 해제부터 시작해야 합니다. 펌프 축이나 밸브 스템이 여전히 움직이거나 온도가 상승한 상태 또는 압력이 걸린 상태라면 글랜드를 직접 분해해서는 안 됩니다. 설치 품질은 패킹 재료 자체뿐 아니라 일반적으로 패킹 글랜드, 축과 스템의 상태 및 글랜드에 가해지는 힘에 좌우됩니다.

패킹 제거 및 패킹 글랜드 점검

기존 패킹을 제거할 때는 적절한 패킹 제거 공구를 사용하여 밸브 스템, 펌프 축 및 패킹 박스를 긁지 않도록 해야 합니다. 잔류 패킹, 경화물 및 부착물은 가능한 한 완전히 제거해야 합니다. 바닥에 기존 패킹이 남아 있으면 새 패킹이 균일하게 압착되지 않을 수 있습니다. 세척 후 축과 스템에 흠집, 점식, 타원화, 굽힘 또는 편심이 있는지 확인하고, 패킹 글랜드 내벽에 부식, 버 및 국부 손상이 있는지도 점검해야 합니다. 축이나 스템 표면이 이미 손상된 경우 패킹만 교체해서는 외부 누설이 해소되지 않을 수 있습니다.

패킹 링 절단, 충전 및 글랜드 조정

• 치수 일치 확인: 패킹 글랜드의 폭, 깊이 및 축과 스템 치수를 확인하고 패킹 단면이 장비 설명서와 공급업체 요구 사항에 부합하는지 확인해야 합니다. 기존 패킹의 치수만을 근거로 판단해서는 안 됩니다.
• 링을 고르게 절단: 각 링을 개별적으로 측정하고 절단해야 하며, 절단면은 평평하게 밀착되어야 하고 뚜렷한 개구부나 국부적인 겹침이 형성되어서는 안 됩니다. 절단한 패킹은 청결하게 유지하고 모래알과 금속 부스러기가 섞이지 않도록 해야 합니다.
• 한 링씩 충전: 각 링을 개별적으로 패킹 글랜드에 눌러 넣어 패킹이 바닥과 내부 벽면에 밀착되도록 해야 합니다. 인접한 링의 절단부는 서로 어긋나게 배치해야 하며, 구체적인 어긋남 방식은 장비 매뉴얼 또는 패킹 공급업체의 요구 사항에 따라야 합니다.
• 균일하게 압착: 글랜드를 설치할 때 체결부를 번갈아 가며 균일하게 조여 한쪽이 먼저 끝까지 눌리지 않도록 해야 합니다. 글랜드는 평행을 유지하고 이후 조정을 위한 여유를 남겨야 하며, “세게 조일수록 누설이 줄어든다”는 원칙을 일반적인 기준으로 삼아서는 안 됩니다.
• 시운전 후 재점검: 기동 후 누설, 온도 상승, 축 또는 밸브 스템의 작동 부하 및 글랜드 위치를 관찰해야 합니다. 누설이 비정상적으로 증가하거나 작동이 무거워지거나 온도 상승이 뚜렷하면 계속 조이는 대신 충전 상태, 윤활, 글랜드 편하중 및 축과 스템의 상태를 정지 후 점검해야 합니다.

패킹 누설 점검 방법: 글랜드 하중부터 축과 스템 및 패킹 박스 상태까지

패킹 누설 현상은 우선 점검 방향만 제시할 뿐, 유일한 원인을 직접 입증하지는 않습니다. 점검할 때는 먼저 패킹 글랜드 외부 누설과 밸브 시트 내부 누설을 구분한 다음, 장비가 연속 회전식인지 왕복 작동식인지에 따라 글랜드, 패킹, 축과 스템 및 패킹 박스의 상태를 확인해야 합니다.

패킹을 교체한 후에도 누출되면 먼저 기본 상태를 점검합니다

새 패킹으로 교체한 후에도 외부 누출이 계속된다면, 즉시 더 비싸거나 “내열성이 더 높은” 재료로 업그레이드해서는 안 됩니다. 축대 또는 펌프 축의 긁힘, 타원형 변형, 굽힘, 편심 및 표면 거칠기 상태를 점검하는 동시에 패킹 박스의 치수와 청결도, 패킹 구조 및 글랜드 조정 여유를 확인해야 합니다. 축대가 이미 손상된 경우 단순히 패킹을 교체하는 것만으로는 누출을 제거하기 어려운 경우가 많습니다.

패킹을 구매하거나 공급업체에 견적을 문의할 때는 패킹 단면 외에도 장비 유형, 축 또는 밸브 스템 치수, 패킹 박스 치수, 유체 및 농도, 온도, 압력, 입자 유무, 회전 속도 또는 작동 빈도를 함께 제공해야 합니다. 공급업체에 재료 구조, 적합성 근거 및 설치 권장 사항을 회신하도록 요청하고, 장비 매뉴얼, 현장 안전 규정 및 구체적인 제품 데이터를 기준으로 재확인해야 합니다.

패킹 관련 자주 묻는 질문 FAQ

패킹 누출 여부는 재료 이름만으로 판단할 수 없습니다. 펌프 축 또는 밸브 스템의 운동 방식, 유체와의 적합성, 패킹 박스 상태, 글랜드의 하중 및 현장 안전 요구 사항을 함께 고려해야 합니다. 다음 질문은 본문에서 다룬 선정, 설치 및 외부 누출 점검의 핵심 사항에 해당합니다.
