机器人结构件图纸审查：先改这几处标注，再谈报价

先给结论：机器人结构件的图纸，问题多半出在基准和未注要求上

审机器人结构件图纸，先别盯尺寸公差带。先看两处：基准写没写、写在哪个面上；未注要求有没有兜底。这两处定了，尺寸公差才有意义；定了错，后面所有 ±0.05 都是空谈。原因不复杂——关节件要经过车、铣、磨、线切割多道工序，每换一次装夹就换一次基准。图纸上的基准如果落在毛坯面、薄壁或非加工面上，加工基准和测量基准就对不上，报价时只能按最保守的路线估，检测时又没法判定合格与否。

这条规则在多配合面、多工序的关节件上成立：减速机法兰、轴承座、臂体两端接口，只要有一个基准含糊，同轴度和位置度就没法换算。它可以放宽的情形也明确：单件样机、非受力装饰件、纯外形验证件——这类件基准写粗一点、未注要求不写，通常不影响装配，但要在图纸上注明「样机件，不考核形位公差」，否则报价方仍会按批量件报。

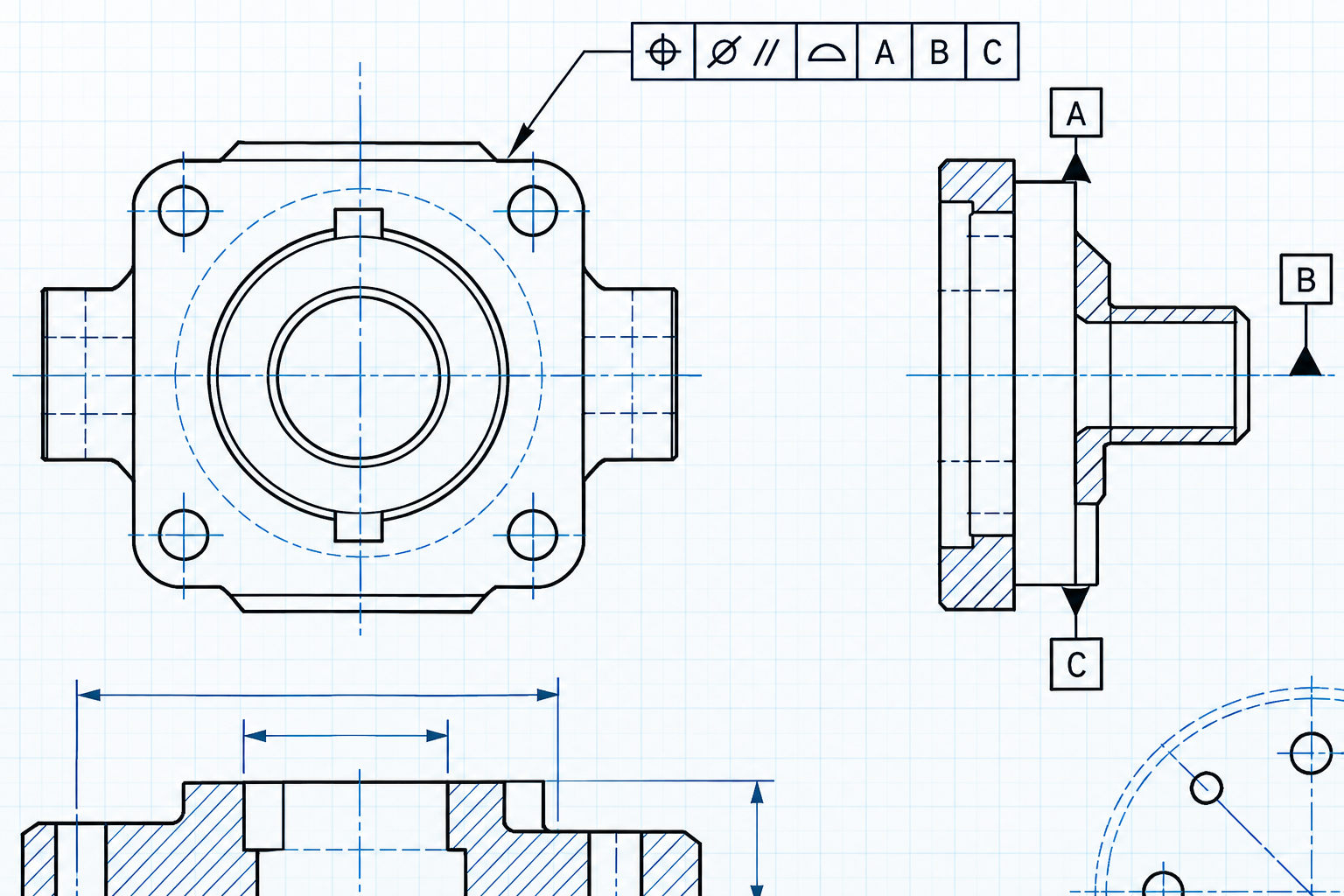

基准与形位公差：写错一处，装夹次数和废品判定都变

基准符号落在哪个面上，直接决定三件事：零件要装夹几次、检具怎么设计、超差时按哪张基准判定。机器人结构件多为多面配合件，基准写错的代价通常不是单件报废，而是整批检验口径不一致。

基准要选在加工面，不要选在毛坯面或薄壁

常见做法是把基准标在最终安装面，但图纸上若把它标在铸件毛坯面或未加工的焊接面上，加工方只能先自建基准再转接，多一道找正，位置度公差还要吃掉这层转接误差。薄壁件更麻烦——基准面本身会因夹紧力回弹，测量结果随装夹状态漂移，首件合格、复检超差的情况并不少见。

测量基准必须与加工基准一致

审查时逐条问一句：这个基准面在加工时能不能被夹住、在检测时能不能被支撑？如果答案是否，图纸就需要补注释，例如注明「以加工后 A 面为基准」「检测时按自由状态」或「去应力后复检」。这些注释不影响尺寸本身，却决定报价里是否包含去应力、二次装夹和专用检具。未注明的，加工方通常按最保守路线报，价格和交期都会被推高。

配合面与非配合面：哪些公差值得收紧，哪些只是加钱

机器人结构件上，真正需要收紧的往往只有三类面：轴承孔、减速机安装法兰、导轨/滑块安装面。其余自由曲面、外轮廓、非受力筋板，公差收紧一个等级，加工费可能上浮，装配效果却看不出来。判断口径很简单——这个面是否参与定位或传力。参与，就谈配合性质；不参与，就按未注公差走。

过盈、间隙、定位：敏感度不一样

过盈配合对尺寸带和圆柱度最敏感。孔径偏大一点，压装力不足；椭圆度超差，压入后轴承内圈被挤变形，运转时出现异响或温升。间隙配合对尺寸带敏感，但对粗糙度容忍度稍高。定位配合（如法兰止口）最怕的是位置度与垂直度，而不是单一孔径。图纸上把这三类混写成同一个公差等级，是最常见的浪费。

一个加工件上的实际案例：某关节壳体轴承孔标注 φ40H7，但未注圆柱度。车削后实测椭圆度约 0.02，压装时手感正常，装机运转一周后出现低频异响。拆检发现轴承外圈被不均匀挤压。改法不是把 H7 再收紧，而是在图纸上补圆柱度（如 0.008）并注明压装前抽检圆度。这类问题靠收紧尺寸公差解决不了，必须写到形位公差上。

薄壁、细长臂体与圆角：变形从哪里来，图纸怎么写

细长臂体最常见的变形不是加工中心“做不准”，而是残余应力在去料过程中重新分布。图纸上如果只写“去应力处理”，供应商无法判断放在粗加工前、粗加工后还是精加工后，报价只能按最费工的顺序算。一条更可执行的写法是把阶段拆开：粗加工留 0.5–1 mm 余量 → 去应力（常见为自然时效或振动/热时效，具体按材料定）→ 半精 → 精加工。是否必须写，取决于两个判据：长径比是否超过约 5:1、以及关键配合面是否在去料最集中区域附近。两者都满足时不写，后期校形和返修的代价通常高于一次时效。

壁厚与加强筋：写“最小壁厚”比写“尽量薄”有用

“在保证强度前提下尽量减重”是一句无法执行的注释。审查时把它改成可量化的三条：最小壁厚数值（铝合金件业内常见 1.5–3 mm，视高度与面积定，需按图纸确认）、加强筋高度与壁厚比（筋高一般不超过筋厚的 3–4 倍，否则铣削让刀、根部易振）、筋间开口宽度（要能进刀，窄缝只能放电加工，成本跳档）。三条不写，工艺只能保守加厚，重量目标自动落空。

未注圆角与清角：后果是崩刃和应力集中

未注内圆角默认“越小越好”是错的。刀具半径决定能清到多小：R3 内角用 φ6 刀即可，R1 以下往往要换小刀、降进给，根部还容易留台阶。更麻烦的是受力臂体根部写清角——应力集中点直接落在配合面附近，疲劳寿命受影响。改法：在图纸注释里给一条通用规则，如“未注内圆角 R2，过渡处 R3”，把真正需要清角的位置单独标出并注明用途。是否放宽，看该处是否承受循环载荷；装饰面或非受力区可以放宽，关节受力区不建议。

材料状态与毛坯：报价偏差最常见的来源

同一张图纸，只写“45钢”，报价能差出一截。原因不在加工工时，而在毛坯：是棒料直接车，还是锻件留余量，还是铸件带黑皮。三条路线的材料费、装夹次数、粗加工余量、探伤要求都不同。图纸不写清材料状态，报价方只能按最保守的假设报——通常按锻件或带余量棒料算，宁可多留。

毛坯形态决定加工路线，不是反过来

机器人结构件常见毛坯有三类：棒料适合回转体、尺寸规整的臂节；锻件适合受力大、截面变化的关节座；铸件适合形状复杂、批量稍大的底座。棒料余量小、上料快，但形状受限；锻件能省材料、改善流线，但采购周期长、来料一致性要确认；铸件一次成型复杂轮廓，但黑皮面和砂眼可能把基准面选在毛坯上，加工时装夹就不稳。

图纸上要补的不是“建议用锻件”这种话，而是材料标准号、供货状态（退火/正火/调质）、是否允许拼接、黑皮面是否允许保留。这四项缺一项，报价方就得自己假设，假设方向通常偏保守。

未注热处理与探伤：报价方只能按最严的来

图纸写“调质处理”但不给硬度范围，报价时按整体调质算；写“必要时探伤”但不给标准，报价时按最严的级别估。这不是报价方故意加价，是未注要求无法定价，只能取上限。反过来，如果零件确实不需要调质，就在图纸上明确“不要求热处理”或注明仅去应力，报价立刻能降下来。

• 材料标准号：GB/T 699、GB/T 3077 还是其他，牌号后带不带状态代号
• 毛坯形态：棒料、锻件、铸件、板材，是否允许拼焊
• 热处理：是否调质、硬度范围、去应力要求、时效要求
• 探伤：是否要求、标准、级别、验收准则
• 余量归属：黑皮面、非加工面是否允许保留，由谁负责清理

业内常见做法是：样机阶段用棒料或板材直接加工，省去模具和锻件周期；批量到一定数量后再评估锻件或铸件。但这个切换点因零件而异，没有统一数字，要按受力、批量、材料利用率单独算，图纸评审时和工艺一起定。

检测方案要在图纸阶段定：三坐标、检具与首件

检测方式直接决定报价里有没有「测量成本」这一项。图纸只写「按图检验」，报价方要么按最保守假设报，要么在加工完后才发现测不了——两种结果都让交期难看。

哪些特征写三坐标，哪些用检具

三坐标适合空间关联尺寸多的特征，单孔直径用塞规更快更便宜。把「哪些特征必须三坐标报告」写进图纸，报价方才能把测量工时算进去；不写，默认只做常规抽检。

反向判据：哪些零件不必上三坐标

单件样机、非配合装饰件、仅做装配验证的原型件，用卡尺 + 首件确认即可。此时强写「全尺寸三坐标报告」只会推高单价，不改善装配结果。判据是：该特征的偏差会不会导致装配失败或功能异常。不会，就不必上三坐标。

首件确认：写清范围和判定口径

首件确认不是「做一件看看」。图纸应注明首件需覆盖哪些特征、用哪种量具、判定依据是哪条公差。批量件则要写清抽检比例和关键尺寸的 Cpk 要求（如适用）。这些信息缺失时，报价方通常按「首件全检 + 批量抽检」报，成本偏高。

检测方案定得早，加工时就能预留测量基准和装夹空间。定得晚，零件做完了才发现基准被切掉，只能上 3D 扫描反推——多一道工序，多一笔费用。

审查清单：从图纸到报价前逐条过一遍

把前面几节的判据压成一份能打印的清单。每条给一个判定口径：通过（可直接报价）、需确认（向设计或工程问一句）、需修改（不改会返工或废品）。审查顺序按影响面从大到小，别从尺寸公差开始看。

清单的价值在顺序，不在条目多。基准和未注要求先过，能挡掉大部分报价偏差；尺寸公差放到最后逐条核。整份清单走完，报价方拿到的是一张可加工、可检测、可复现的图，而不是一份需要来回澄清的意向。

常见问题（FAQ）

下面几个问题在机器人结构件的图纸会审和询价里出现频率最高。答案给的是判断口径，不是承诺值；具体以图纸标注和双方确认的技术协议为准。
