이형 부품 가공 공정은 어떻게 선택할까? 소재, 고정부터 공차까지 DFM 의사결정 경로

이형 부품 가공이 어려운 이유: 복잡한 윤곽 이면의 공정 제약

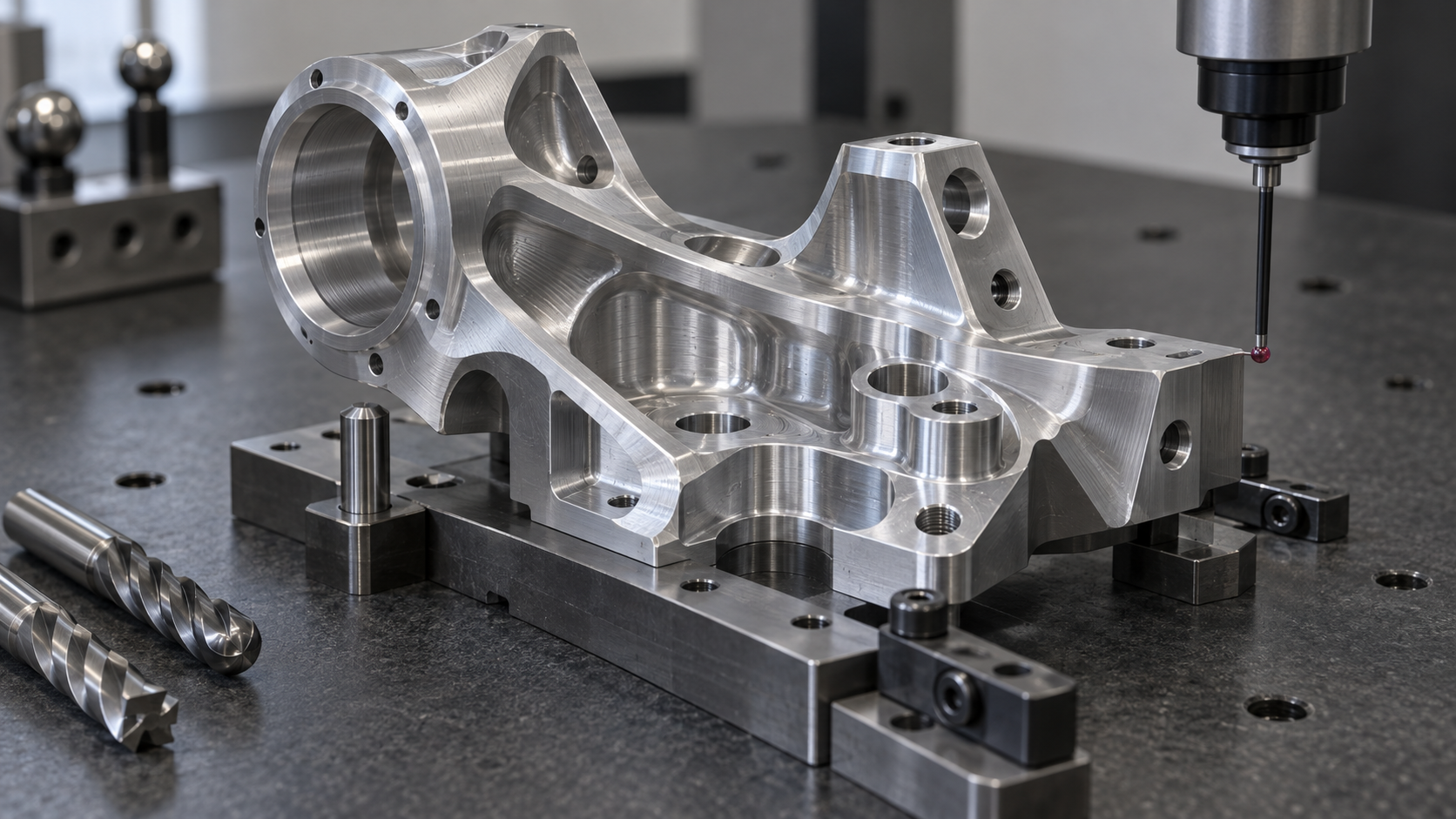

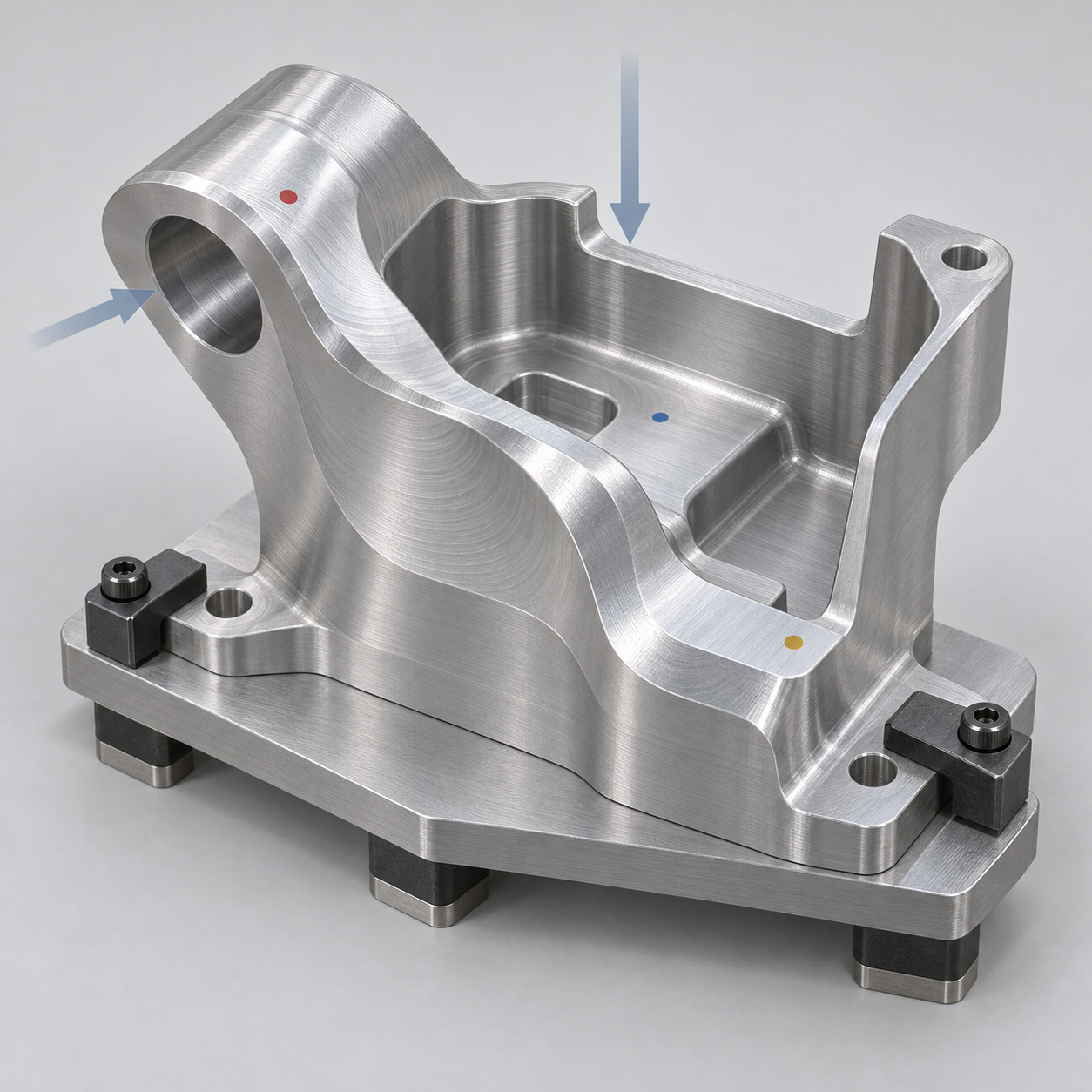

기계 관절에 사용되는 이형 부품을 생각해 보겠습니다. 외측은 연속적인 곡면이고, 내부에는 비교적 깊은 포켓이 있으며, 측면에는 경사 홀이 뚫려 있고, 일부 벽 두께는 매우 얇게 줄어든 상태입니다. 3D 모델에서는 단순한 일체형 하우징처럼 보일 수 있지만, 제조 측면에서는 공구 접근성, 칩 배출, 고정, 변형 및 검사에 대한 요구사항을 동시에 제시합니다. 이형 부품 가공의 어려움은 대개 “형상이 특이하다”는 데 있는 것이 아니라, 설계 형상과 제조 제약 조건이 서로 맞지 않는 데 있습니다.

먼저 세 가지 복잡성을 구분해야 합니다. 외관상의 복잡성은 곡면이 많고 윤곽이 불규칙하다는 뜻이지만, 공구가 소수의 방향에서 접근할 수 있다면 일반적인 CNC 밀링에 적합할 수 있습니다. 기능상의 복잡성은 부품이 위치 결정, 운동, 밀봉 또는 하중 지지 기능을 동시에 담당하여 주요 치수와 기준이 많다는 뜻입니다. 가공상의 복잡성은 공구가 내부로 진입할 수 없거나, 부품을 안정적으로 위치 결정할 고정면이 없거나, 가공 후 편리하게 검사할 수 없다는 것을 의미합니다. 이 세 가지가 항상 일치하는 것은 아닙니다. 외형이 단순한 얇은 벽의 편심 부품이 곡면 부품보다 제어하기 어려울 수도 있습니다.

소재는 이러한 제약을 더욱 확대합니다. 금속 부품은 일반적으로 절삭력, 공구 강성, 열 및 표면 거칠기를 고려해야 하며, 플라스틱 부품은 클램핑력, 국부 발열 및 소재의 탄성 복원에 더 큰 영향을 받습니다. 깊은 포켓의 경우 공구 직경, 공구 홀더 간섭 및 돌출 길이가 안정적인 절삭 가능 여부를 결정합니다. 얇은 벽의 경우 절삭력과 잔류 응력의 해방으로 인해 가공 후 치수가 변할 수 있습니다. 곡면은 또한 구역별 가공, 공구 교환 및 서로 다른 방향의 고정으로 인해 발생하는 접합 흔적과 위치 오차를 고려해야 합니다.

따라서 이형 부품 가공의 공정 경로는 모델 외관을 먼저 보고 장비를 결정하는 것이 아니라, 기능 기준에서 역으로 도출해야 합니다. 우선 반드시 보장해야 하는 위치 결정면, 맞춤 홀 및 운동 영역을 찾아낸 다음, 공구가 해당 위치에 도달할 수 있는지, 부품을 안정적으로 지지할 수 있는지, 최종적으로 측정기, 핀 게이지, 전용 검사 지그 또는 스캐닝 방식으로 검증할 수 있는지를 확인해야 합니다. 기준, 소재 상태 및 주요 공차가 아직 명확하지 않은 상태에서 모든 곡면을 고정밀로 표시할수록 설계 문제를 고정 및 검사 문제로 전환할 가능성이 커집니다.

이형 부품 가공은 먼저 소재를 선택한 후 성형 공정을 결정해야 한다

이형 부품 가공은 “어떤 공정이 가장 빠르게 보이는가”에서 시작해서는 안 됩니다. 먼저 부품이 어떤 하중을 받는지, 작업 환경은 어떤지, 어떤 표면이 실제로 조립 또는 운동에 관여하는지에 답해야 합니다. 소재의 강성, 내마모성, 내열성 및 치수 안정성은 후속 가공 방식에 직접적인 영향을 미칩니다. 외관이 유사한 금속 부품과 플라스틱 부품이라도 벽 두께, 라운드, 지지 방식 및 공차대는 완전히 다르게 설계될 수 있습니다.

이형 부품 가공은 먼저 소재 등급과 상태를 확인해야 한다

금속 이형 부품은 일반적으로 강성, 내마모성 또는 치수 안정성이 필요한 상황에서 CNC 가공에 적합합니다. 알루미늄 합금, 강재 및 스테인리스강은 절삭 저항, 방열 특성 및 변형 위험이 서로 다릅니다. 플라스틱은 흡수성, 열팽창, 크리프 및 박벽 변형을 중점적으로 확인해야 합니다. 도면 또는 견적 요청 문서에는 재료 규격, 판재 또는 봉재 상태, 색상, 표면 처리 및 대체 재료 허용 여부를 명확히 기재해야 합니다. 단순히 “알루미늄”이나 “나일론”과 같은 명칭만 제시하는 것은 신뢰성 있는 공정 판단을 뒷받침하기에 부족한 경우가 많습니다.

이형 부품 가공의 공정 선택은 수량과 기능에 따라 결정됩니다

CNC 가공은 금속 및 플라스틱 정밀 부품에 적합하며, 특히 홀 위치, 나사산, 맞춤면 및 국부 공차 요구 사항이 명확한 구조에 적합합니다. 신속한 시제품 제작 단계에 있고 외형, 조립 또는 기류 경로 검증이 주된 목적이라면 먼저 3D 프린팅을 고려할 수 있습니다. 3D 프린팅은 신속한 프로토타입과 소량 시험 제작에 적합하지만, 출력 방향, 층간 특성 및 서포트 제거가 표면과 치수에 영향을 줍니다. 박벽 커버, 브래킷 또는 평면 전개 형상이 뚜렷한 경우에는 소재 전체를 밀링하는 것보다 판금 절단, 절곡 및 용접이 더 합리적일 수 있습니다. 소량 복제가 필요한 플라스틱 하우징은 진공 주조를 검토할 수 있으며, 수요가 양산 단계에 들어서면 구조와 금형 투자 비용을 바탕으로 사출 성형을 평가해야 합니다.

• 먼저 하중, 온도, 마모 및 조립 요구 사항에 따라 재료를 선별한 다음 외관을 검토합니다.
• 그다음 수량과 검증 단계에 따라 CNC, 3D 프린팅, 판금, 진공 주조 또는 사출 성형을 선택합니다.
• 마지막으로 벽 두께, 구배 또는 성형 방향, 후처리 및 주요 치수의 검사 방법을 확인합니다.

동일한 이형 부품도 단계별로 공정을 변경해야 할 수 있습니다. 먼저 3D 프린팅으로 구조를 검증하고, 이후 CNC로 기능 시제품을 제작한 다음, 설계가 확정되면 사출 성형을 평가하는 방식입니다. 재료, 벽 두께 및 후처리는 도면, 공차 및 적용 단계와 함께 확인해야 하며, 부품 외형만을 기준으로 공정을 선택해서는 안 됩니다.

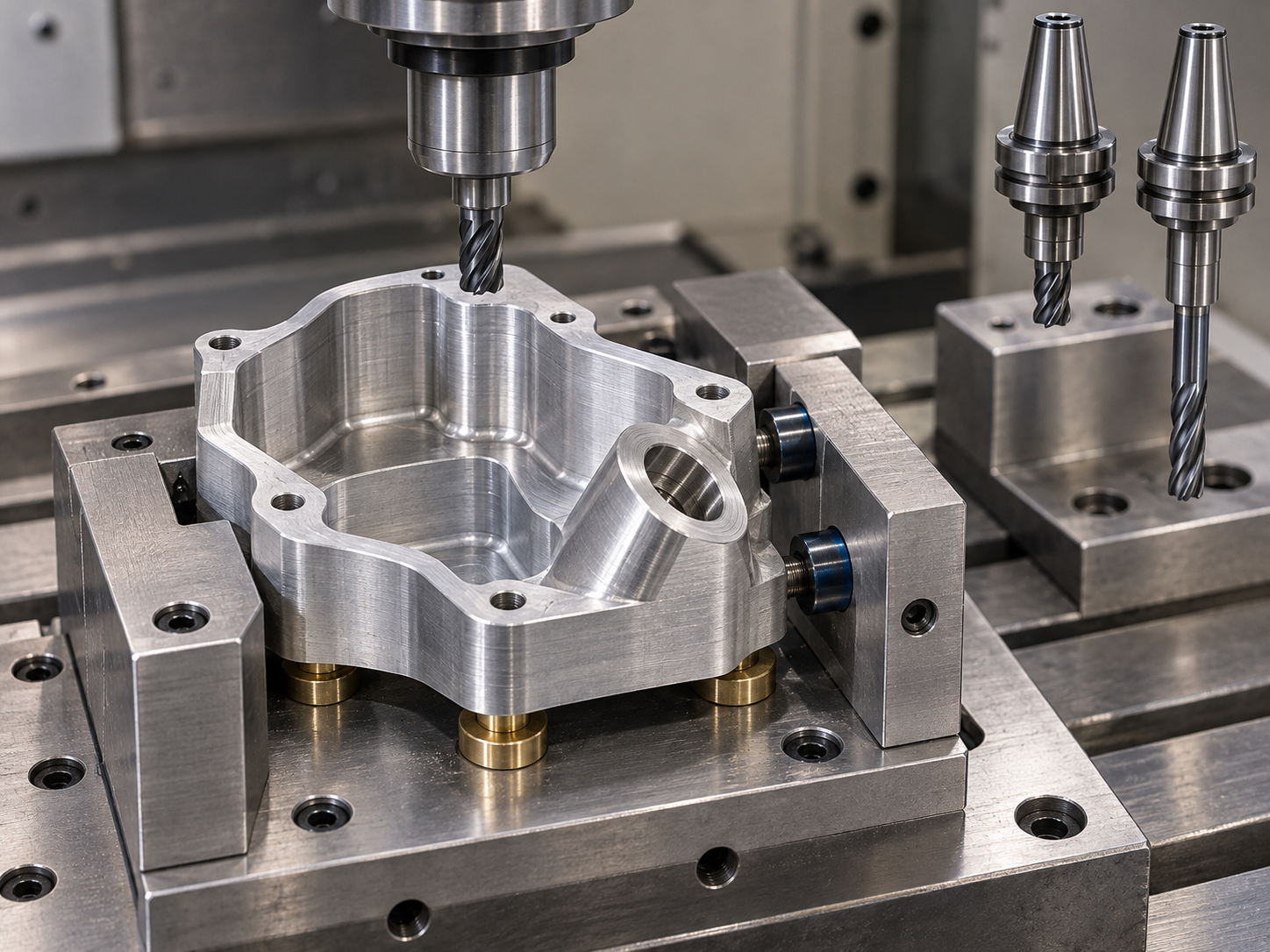

이형 부품 가공의 공구 접근성과 클램핑 기준

이형 부품 가공의 어려움은 외곽 형상이 얼마나 복잡해 보이는지보다 공구가 합리적인 자세로 가공 영역에 도달할 수 있는지에 있는 경우가 많습니다. 3D 모델을 확보하면 먼저 깊은 포켓, 경사면, 오목한 곡면 및 교차 홀을 확인한 다음 공구 직경, 공구 홀더 크기와 돌출 길이가 간섭을 일으키는지 판단해야 합니다. 공구가 매우 긴 돌출 상태로 깊은 포켓에 진입해야 하면 진동, 공구 휨 및 불균일한 표면 무늬가 발생하기 쉽습니다. 또한 내각이 공구 반경보다 작으면 일반 엔드밀로 직접 가공할 수 없으므로 도면에 필렛을 추가하거나, 더 작은 공구를 사용하거나, 구역별 가공 및 공구 교환을 수용해야 합니다.

이형 부품 가공은 먼저 공구 접근성 검토를 수행해야 합니다

곡면이라고 해서 반드시 5축 가공이 필요한 것은 아닙니다. 곡면 영역에 몇 가지 안정적인 방향으로 접근할 수 있다면 3축 CNC도 구역별 가공, 뒤집기 및 공구 교환을 통해 가공할 수 있습니다. 그러나 여러 차례 뒤집으면 기준 변환과 위치도 누적 오차가 증가합니다. 설계 검토 시에는 각 주요 면에 가공 방향을 표시하고 칩 배출 공간, 냉각 경로 및 공구 홀더 회피 영역도 함께 확인할 수 있습니다. 깊은 포켓 구조의 경우 단순히 더 높은 장비 등급을 요구하는 것보다 내각을 적절히 키우고 포켓 깊이를 줄이는 편이 일반적으로 더 효과적입니다.

이형 부품 가공에서 클램핑 기준은 어떻게 결정하는가

클램핑 방안은 먼저 주 기준, 보조 기준 및 위치 결정면을 정한 다음 가공 순서를 계획해야 하며, 가공 중간에야 클램핑할 위치를 찾는 방식은 피해야 합니다. 규칙적인 바닥면은 주 위치 결정면으로 사용할 수 있습니다. 편심 형상, 박벽 또는 불규칙한 외형의 경우에는 소프트 죠, 전용 지그, 보조 지지대 또는 부품 가장자리에 남겨 둔 공정용 탭이 필요할 수 있습니다. 박벽 부품은 클램핑력이 가능한 한 지지 영역에 가깝게 작용하도록 하여 클램핑 후 변형과 클램프 해제 후의 탄성 복원을 방지해야 합니다. 여러 차례 클램핑이 불가피하다면 주요 홀, 베어링 시트 또는 조립면을 가능한 한 동일한 기준 체계 안에 배치하고, 도면에 기준 관계를 명확히 표시해야 합니다. 이렇게 하면 CNC 가공이 쉬워질 뿐 아니라, 이후 검사 지그나 스캔 데이터를 사용해 오차가 부품에서 발생한 것인지 위치 결정 변환에서 발생한 것인지 판단하기도 수월합니다.

이형 부품 가공에서 공차와 검사 요구 사항을 배분하는 방법

이형 부품 가공에서 공차는 작을수록 좋은 것이 아닙니다. 먼저 기능별로 구역을 나누어야 합니다. 축, 핀 또는 베어링과 맞물리는 부위는 치수와 진원도를 중점적으로 관리하고, 위치 결정을 담당하는 장착면은 평면도, 직각도 및 위치도를 관리해야 합니다. 밀봉면은 표면 거칠기와 윤곽의 연속성을 중점적으로 확인하며, 순수 외관면에는 동일한 정밀도 등급을 일괄 적용할 필요가 없습니다. 이렇게 해야 조립 성능을 보장하면서 불필요한 정밀 가공을 피할 수 있습니다.

이형 부품 가공의 기준과 공차 구역

도면에는 먼저 명확한 기준 체계를 설정한 다음 주요 치수와 형상·위치 공차를 제시해야 합니다. 예를 들어 장착 바닥면을 주 기준으로 하고 측면 위치 결정면을 보조 기준으로 설정하면 홀의 위치도를 측정할 기준이 명확해집니다. 곡면, 경사면 및 불규칙한 경계가 동시에 기준으로 사용되면서 접촉 영역이나 이론적 기준이 명시되지 않으면 제조와 검사에서 서로 다르게 해석할 수 있습니다. 더 엄격한 공차 구역은 일반적으로 추가 정밀 가공, 재클램핑, 온도 제어 및 검사 단계를 의미하므로 최종 값은 재료, 구조 및 장비 조건을 종합해 결정해야 합니다.

이형 부품 가공의 검사 방법

• 기능 치수: 상한 및 하한 편차를 명확히 지정하고, 정의되지 않은 “정밀”이라는 표현으로 공차를 대신하지 마십시오.
• 형상 및 위치 요구 사항: 조립, 운동 또는 밀봉에 실제로 필요한 경우에만 기입하고 기준을 지정하십시오.
• 표면 요구 사항: 가공면, 밀봉면 및 외관면을 구분하고 각각의 거칠기와 허용되는 공정 흔적을 명시하십시오.
• 검사 요구 사항: 주요 치수, 샘플 검사 항목 및 전용 검사 게이지나 3차원 측정 데이터가 필요한지 명확히 기재하십시오.

이형 부품 가공에서 가장 일반적인 실패 모드와 도면 수정 방법

이형 부품 가공에서 문제가 발생했을 때는 먼저 원인을 “장비 정밀도가 부족해서”라고 단정하지 마십시오. 많은 결함은 형상, 고정 및 검사 요구 사항 사이에 대응 관계가 없기 때문에 발생합니다. 핵심은 이 문제가 공구, 파라미터 또는 공정 순서로 해결 가능한지, 아니면 설계 단계로 돌아가 도면을 수정해야 하는지 판단하는 것입니다.

이형 부품 가공에서의 변형과 채터링

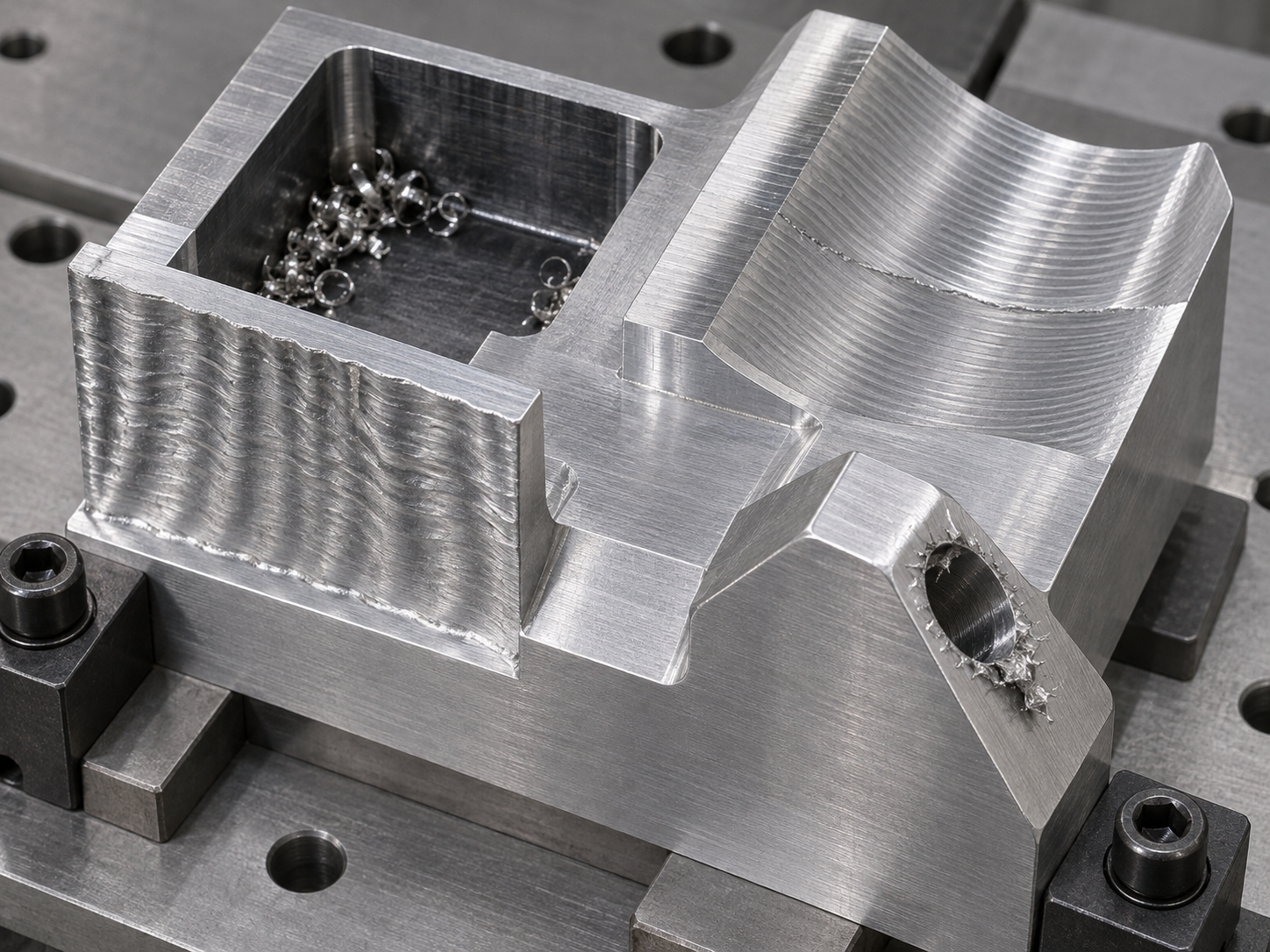

박벽의 채터링 또는 가공 후 변형: 벽 두께가 지나치게 얇거나, 부유 영역이 너무 크거나, 공구 돌출 길이가 지나치게 길면 절삭력이 부품을 밀어 변형시킬 수 있습니다. 먼저 층별 경절삭, 공구 돌출 길이 단축, 소프트 조의 지지 추가 또는 고정 위치 조정으로 개선할 수 있습니다. 박벽 자체가 기능면이 아니라면 일반적으로 국부 두께를 늘리거나, 임시 공정 리브를 추가하거나, 비주요 면의 공차를 완화하는 방법이 더 효과적입니다. 부품이 반드시 박벽을 유지해야 한다면 도면에 이론 치수 하나만 표시할 것이 아니라 변형 허용 범위를 명확히 기재해야 합니다.

깊은 포켓의 칩 배출 불량: 깊은 포켓에 긴 공구, 열 방출 불량 및 칩 재유입이 동시에 발생하면 공구 자국, 칩 부착, 심지어 공구 파손까지 쉽게 일어납니다. 도면을 수정할 때 포켓 깊이를 줄이거나 칩 배출 창을 추가하거나, 보이지 않는 영역을 공구가 진입하기 쉬운 단차 구조로 설계할 수 있습니다. 깊은 포켓이 기능상 반드시 필요하다면 공정상 구역별 가공, 공구 교체 또는 부품 분할이 필요할 수 있습니다.

이형 부품 가공에서의 예리한 모서리, 경사 구멍 및 곡면 결함

예리한 모서리를 직접 가공할 수 없음: CNC 공구에는 일반적으로 라운드가 있어 내측 예리한 모서리에는 실제 공구 반경이 남습니다. 비기능성 예리한 모서리에는 전이 라운드를 추가할 수 있습니다. 반드시 유지해야 하는 국부 형상은 방전가공, 부품 분할 가공 또는 구조 변경을 고려할 수 있습니다. 경사 구멍 출구의 버: 경사면에 구멍을 뚫을 때 구멍 가장자리에 지지가 부족해 말림이 쉽게 발생합니다. 카운터보어, 모따기 또는 평탄한 드릴링 면을 추가하고 기술 요구 사항에 디버링 범위를 명확히 기재할 수 있습니다. 곡면의 공구 이음 자국: 곡면 분할, 공구 교체 또는 공구 경로 스텝 간격이 적절하지 않으면 단차와 무늬가 발생할 수 있습니다. 가공 방향을 조정하고 분할 경계를 줄이거나, 외관 요구 사항을 검사 가능한 표면 거칠기와 허용 공구 자국 범위로 명확히 지정할 수 있습니다.

용접 부품과 3D 프린팅 부품은 뒤틀림에도 주의해야 합니다. 용접 구조물은 대칭 지지를 추가하고, 분할 용접을 실시하며, 교정 여유를 미리 확보할 수 있습니다. 프린팅 부품은 하중 방향에 따라 적층 방향을 변경하고, 필요하면 지지를 추가하거나 분할 후 조립해야 합니다. 검사 시 각 당사자가 결과에 이견을 보인다면 대개 측정 도구 자체의 문제가 아니라 기준이 통일되지 않았기 때문입니다. 도면을 수정할 때 주 기준, 위치 결정면 및 주요 기능 치수를 명확히 하여 검사 데이터가 동일한 좌표계로 환산될 수 있도록 해야 합니다. 공정으로 보완할 수 있는 결함은 공정 검토에서 해결해야 하며, 기능·조립 또는 도달 불가능한 형상과 관련된 결함은 가능한 한 조기에 도면을 수정해야 합니다.

이형 부품 가공 도면과 견적 요청 문서에 명확히 기재해야 할 사항

이형 부품 가공은 하나의 3D 모델만으로 시작할 수 없습니다. 모델은 외형을 표현할 수 있지만 재료 상태, 기능 기준, 맞춤 관계 및 검사 방법까지 반드시 설명하지는 않습니다. 가공 작업을 의뢰하기 전에 STEP 등의 3D 모델, 2D 엔지니어링 도면 및 기술 요구 사항을 함께 제공하고, 어떤 치수가 실제로 조립, 운동, 밀봉 또는 외관에 영향을 미치는지 표시하는 것이 좋습니다.

이형 부품 가공 문서의 기본 정보

• 재료 품번, 상태 및 필요한 후처리. 플라스틱 부품의 경우 수축, 내열성 또는 외관 요구 사항도 명시해야 합니다.
• 주 기준, 보조 기준, 주요 구멍 계열 및 치수 공차, 형상·위치 공차와 표면 거칠기.
• 나사 규격, 유효 깊이, 막힌 구멍 바닥 요구 사항, 모따기, 디버링 및 날카로운 모서리 처리.
• 외관면, 허용되는 공구 자국 또는 공구 이음 자국, 색차 요구사항, 그리고 지그 자국이나 파팅 라인 자국의 허용 여부.
• 수량, 적용 단계, 시제품인지 소량 시험 생산인지 명시하고, 분할 제작, 접합 또는 대체 공정의 수용 여부도 기재해야 합니다.

STL 또는 STEP 파일만 있는 경우에도 일반적으로 공차, 기준, 재료 및 검사 판정 기준이 부족합니다. STL은 메시 정밀도의 영향을 받을 수 있으므로 치수를 정의하는 2D 도면을 직접 대체할 수 없습니다. 복잡한 곡면의 경우 어떤 영역이 기능면이고 어떤 영역이 단순한 외형 참고인지 명시해야 합니다. 그렇지 않으면 가공 업체가 모델에 맞춰 가공하더라도 국부적인 편차가 사용에 영향을 미치는지 판단할 수 없습니다.

비정형 부품 가공 요구사항에 검사 및 공정 범위 명시하기

견적 요청 문서에는 구경, 구멍 간 거리, 위치도, 윤곽도 또는 조립 인터페이스와 같은 주요 검사 항목도 기재해야 하며, 검사 기준이 도면 기준과 일치해야 함을 명시해야 합니다. 박벽, 깊은 포켓 및 불규칙한 곡면의 경우 지지 자국, 구역별 가공 흔적 또는 경미한 외관 차이를 허용할지 사전에 기재할 수 있습니다. 필요한 경우 초품 검사, 샘플링 검사 항목 및 검사 보고서 형식도 합의해야 하며, “전체 치수 합격”을 유일한 요구사항으로 삼아서는 안 됩니다.

비정형 부품 가공을 위한 실용적인 의사결정 경로는 다음과 같습니다. 먼저 기능면과 고장 위험을 파악하고, 이어서 재료 및 성형 공정을 확인한 다음 공구 접근성, 클램핑 및 검사 검토를 진행합니다. 초품은 동일한 기준 체계에 따라 검증하고, 변형, 간섭 또는 과도한 공차 비용이 발견되면 가공 정밀도를 무작정 높이기보다 비기능면, 공차 구역 또는 구조를 우선 조정해야 합니다.

비정형 부품 가공에서 자주 묻는 질문 FAQ

비정형 부품 가공의 공정 선택은 외형이 복잡한지만으로 결정할 수 없으며, 재료, 공구 접근성, 클램핑 방식, 기능 공차 및 검사 기준을 함께 고려해야 합니다. 다음 항목은 설계 검토 또는 견적 요청 전에 먼저 확인하기에 적합합니다.
