로봇 외장 맞춤 가공: 사용 환경부터 공정 검증까지의 선정 방법

로봇 외장 맞춤 가공은 재료가 아니라 사용 환경을 먼저 정해야 합니다

로봇이 전시 모델에서 실내 서비스, 이동 운용 또는 실외 장기 사용 단계로 넘어가면 현장에서 중요하게 보는 사항도 달라집니다. 외장은 공간에 자연스럽게 어울리고 사용자가 쉽게 받아들일 수 있어야 하며, 동시에 동작을 방해하거나 센서를 가리거나 유지보수 난이도를 높여서는 안 됩니다. 로봇 외장 맞춤 가공은 먼저 특정 재료를 선택해 적용하는 것이 아니라, 용도, 작동 범위, 환경 및 수량 단계를 먼저 정의하는 과정입니다.

• 전시형 로봇: 윤곽, 곡면, 분할선, 색상 및 표면 마감이 중요하며, 운송과 설치가 편리하도록 중량도 관리해야 합니다.
• 이동 서비스 로봇: 구동륜, 조향 장치 및 충돌 영역을 피해야 하며, 카메라, 레이더, 마이크 및 스피커의 작동 창구를 확보해야 합니다.
• 실외 운용 로봇: 구조 보호 외에도 일사, 빗물, 먼지, 온도 변화 및 현장 유지보수 방식을 고려해 재료와 표면 처리를 평가해야 합니다.
• 인간-기계 접촉 환경: 비상 정지 버튼, 충전 포트, 해치 및 외부 노출 모서리는 조작하기 쉬워야 하며, 외장 형상으로 인해 끼임, 충돌 또는 오작동 위험이 증가해서는 안 됩니다.

따라서 요구사항을 확인할 때 카메라와 레이더의 시야, 배선 하니스 경로, 방열구, 설치 지점, 관절 포락선 및 분해·조립 방향을 함께 정리해야 합니다. 외장은 일반적으로 내부 브래킷, 투명 창 및 유지보수 해치와도 연계되어야 하며, 필요한 경우 여러 제조 단위로 분할해야 합니다. 이러한 인터페이스와 제약 조건이 기본적으로 명확해진 후에야 3D 프린팅, CNC, 판금, 복제 성형 또는 사출 성형과 같은 로봇 외장 가공 경로를 비교하는 것이 적절합니다.

로봇 외장 맞춤 가공에는 일반적으로 어떤 구조가 필요한가

로봇 외장은 하나의 “덮개”가 아니라 외관 커버 부품, 설치 구조, 센서 창, 유지보수 부품 및 배선 통로로 구성된 인터페이스 시스템입니다. 로봇 외장 맞춤 가공에서는 먼저 이러한 기능을 분리한 후, 어떤 부위에 동일한 재료와 공정을 적용할지 결정해야 합니다.

로봇 외장 맞춤 가공의 외관 및 설치 구조

대형 곡면 커버 부품은 주로 외관 형성, 보호 및 구획 역할을 담당하며, 장착판, 내부 브래킷 및 모터 인터페이스는 기준면, 홀 위치와 강성을 더욱 중요하게 고려합니다. 두 부품을 반드시 일체형으로 제작할 필요는 없습니다. 필요한 경우 외관 하우징, CNC 장착판, 판금 프레임 및 투명 창을 별도 부품으로 제작한 후 나사, 클립 또는 인서트로 연결할 수 있습니다. 이렇게 하면 조립과 유지보수가 편리하지만, 분할선, 단차 및 연결 강성은 사전에 설계해야 합니다.

로봇 외장 맞춤 가공의 개구부 및 유지보수 인터페이스

• 센서 창: 카메라와 레이더의 시야, 그리고 창 재질과 위치가 신호를 가리지 않는지 확인합니다.
• 조작 인터페이스: 비상 정지 버튼, 충전 포트, 디스플레이, 마이크 및 스피커용 개구부를 확보하고 조작 공간을 점검합니다.
• 동작 간섭 회피: 휠 유닛, 관절, 링크 및 해치가 전체 스트로크 범위에서 형성하는 동작 포락선을 확인합니다.
• 유지보수 구조: 분해·조립 방향, 체결부 접근성, 해치 개방 각도 및 교체 부품의 이동 경로를 결정합니다.
• 내부 배선: 케이블 하니스의 굽힘 여유를 확보하여 눌림, 인장 또는 동작 부품과의 마찰을 방지합니다.

견적을 의뢰하거나 모델링하기 전에 전체 치수, 내부 장착점, 동작 범위, 센서 위치, 분해·조립 순서 및 허용 가능한 분할선을 준비하는 것이 좋습니다. 외관 품질은 최종적으로 기준면, 홀 위치 및 조립 공차에 따라 결정되므로 렌더링 이미지 한 장만으로 가공 방안을 판단해서는 안 됩니다.

로봇 외장 가공 공정 선택 방법: 3D 프린팅, CNC, 판금, 복제 성형 및 사출 성형

로봇 외장 맞춤 가공에는 모든 경우에 적용되는 최적의 공정이 없습니다. 먼저 크기, 곡면 복잡도, 세부 형상, 강성, 수량 및 개발 단계, 사용 환경과 표면 요구 사항을 검토한 후 부품을 분할 제작할지 결정해야 합니다. 외관 커버, 정밀 장착면, 내부 프레임 및 유지보수용 해치도 반드시 동일한 공정을 사용할 필요는 없습니다.

예를 들어 이동형 서비스 로봇은 3D 프린팅으로 카메라 시야와 휠 어셈블리 간섭 여부를 신속하게 확인한 후, CNC 가공으로 장착 인터페이스를 제작하여 더욱 안정적인 조립 기준을 확보할 수 있습니다. 외장 크기가 큰 경우 부품을 분할하면 고정, 운송 및 유지보수가 개선되지만, 이음매와 연결 설계에 대한 요구사항이 증가합니다. 관련 공정 페이지에 제시된 적용 가능 크기는 센티미터급부터 수 미터급까지 다양하며, 공급업체 분류의 예시로만 활용해야 하고 구체적인 프로젝트 평가를 대체할 수는 없습니다. 최종 선택은 크기, 수량, 사용 환경 및 표면 요구사항을 종합적으로 고려하여 결정해야 합니다.

3D 데이터에서 프로토타입까지: 로봇 외장 맞춤 가공의 6단계 프로세스

로봇 외장 맞춤 가공은 “어떤 재료를 선택할 것인가”에서 시작해서는 안 되며, 인터페이스, 동작 및 사용 환경에서 시작해야 합니다. 입력—처리—출력의 순서로 진행하면 부품 분할선, 접근할 수 없는 체결부 및 센서 창의 위치 어긋남으로 인한 재작업을 줄일 수 있습니다.

• [객체 객체]
• [객체 객체]
• [객체 객체]
• [객체 객체]
• [객체 객체]
• [객체 객체]

일반적인 프로젝트에서 이동 서비스 로봇의 상부 커버는 휠 모듈과 간섭을 피하고, 카메라 시야를 확보하는 동시에 유지보수 인력이 신속하게 분리할 수 있어야 합니다. 이때는 완전한 곡면을 단순히 추구하는 것보다 외장 부품의 분할과 연결 방식이 더 중요한 경우가 많습니다.

프로토타입을 로봇에 장착한 후, 로봇 외장 가공에서 무엇을 검증해야 하는가

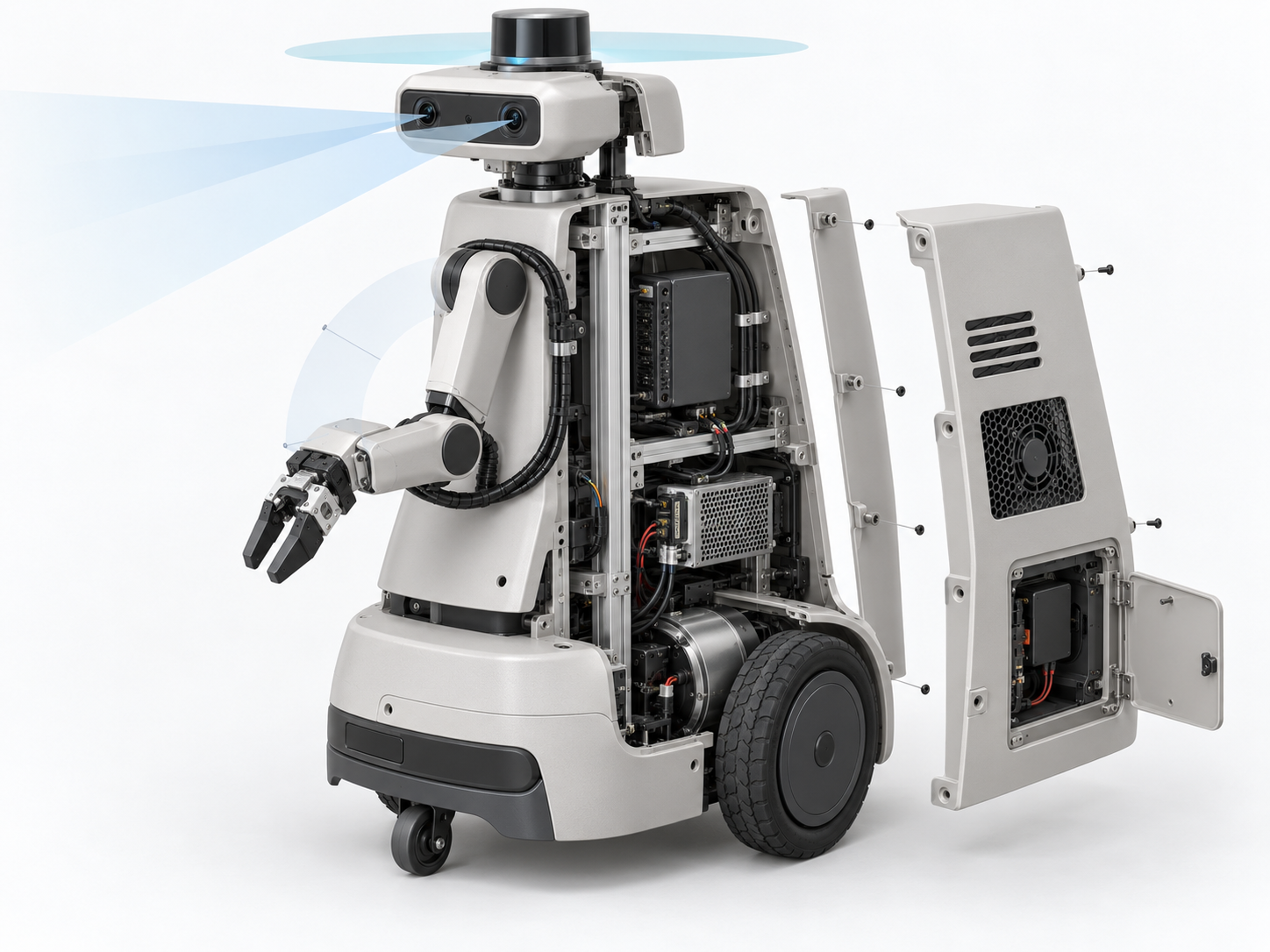

로봇 외장 맞춤 가공의 프로토타입은 렌더링 이미지나 외관만 단독으로 확인해서는 안 됩니다. 실제 장비에 장착한 후 외장이 움직임을 제한하거나 센서를 가리지 않는지, 유지보수와 방열을 어렵게 만들지 않는지 확인해야 합니다. 검증은 조립, 동작, 기능, 유지보수 및 표면의 다섯 가지 그룹으로 나누고, 문제가 발생한 위치, 동작 상태 및 수정 방법을 기록하는 것이 좋습니다.

로봇 외장 가공의 정적 및 동적 간섭 검사

• 정적 조립: 홀 위치, 기준면, 체결부 접근성, 그리고 상부 커버·측판·도어의 분해 및 조립 순서를 확인합니다.
• 전체 스트로크 동작: 관절, 휠 모듈 또는 승강 기구를 실제 범위에 따라 작동시키고, 외장과 충돌하거나 케이블이 끼이거나 연결 부품이 당겨지는지 관찰합니다.
• 인터페이스 기능: 카메라와 레이더의 시야가 프레임에 가려지지 않는지, 마이크·스피커·비상정지 버튼·충전 포트의 위치가 개구부와 일치하는지 확인합니다.
• 내부 환경: 와이어 하네스의 굽힘 여유, 공기 덕트 및 방열구가 막힘없이 개방되어 있는지 확인합니다. 필요한 경우 연속 운전 후 온도 상승을 관찰합니다.
• 외관 품질: 부품 분할선, 단차, 홀 위치, 색상, 질감 및 후처리의 일관성을 재확인합니다. 경미한 충돌 후에는 외장, 클립 및 장착 지점이 느슨해지지 않았는지도 확인해야 합니다.

일반적인 프로젝트 상황은 다음과 같습니다. 이동 서비스 로봇은 휠 모듈과의 간섭을 피하고 카메라 시야를 확보하는 동시에, 유지보수 인력이 먼저 상부 커버를 분리한 후 내부 와이어 하네스에 접근할 수 있어야 합니다. 도어를 열었을 때에도 브래킷과 충돌하거나 체결부가 외장에 가려진다면, 외관 설계가 합격하더라도 로봇 외장 가공 방안은 여전히 수정해야 합니다.

실외 또는 장기 운전 환경에서는 실제 환경에 따라 내후성, 충격, 침수 위험 및 표면 내구성 검증도 진행해야 합니다. 재료명 자체가 테스트 결과를 대신할 수는 없습니다. 최종적으로는 실제 장비 조립, 전체 스트로크 운전 및 사용 환경 검증 결과를 기준으로 소량 로봇 외장 맞춤 가공을 진행할지 결정해야 합니다.

소량 로봇 외장 맞춤 가공에서 부품 분할, 금형 및 일관성을 처리하는 방법

단품 프로토타입에서 소량 생산으로 전환하면 로봇 외장 맞춤 가공의 핵심은 “형상을 구현할 수 있는가”에서 “안정적으로 조립하고, 반복 납품하며, 유지보수가 편리한가”로 바뀝니다. 설계가 여전히 자주 변경되는 경우에는 분해와 수정이 용이한 부품 분할 및 나사 체결 방식을 유지해야 합니다. 구조가 기본적으로 안정되었지만 수량이 제한적인 경우에는 CNC, 3D 프린팅, 진공 복제 또는 복합 공정을 검토할 수 있습니다. 인터페이스, 외관 및 재료 요구 사항이 비교적 명확할 때에만 사출 성형과 금형 투자의 타당성을 추가로 판단하는 것이 적합합니다.

로봇 외장 맞춤 가공의 부품 분할 및 일관성 관리

대형 외장을 반드시 일체형으로 제작할 필요는 없습니다. 합리적인 부품 분할은 고정, 운송 및 유지보수를 개선하고, 외관 커버, 장착 플레이트 및 내부 브래킷에 각각 더 적합한 공정을 적용할 수 있게 합니다. 그러나 부품 분할선은 시각적 연속성에 영향을 미치며, 기준 이동은 홀 위치와 조립면에 누적 편차를 일으킬 수 있습니다. 프로젝트에서는 다음 사항을 사전에 확인해야 합니다.

• 부품 분할선이 주요 외관면, 센서 창 및 빈번한 충돌 영역을 피하는가;
• 나사, 클립 및 인서트를 반복 사용할 수 있는가, 공구가 진입할 수 있는가;
• 검사용 지그, 샘플 부품 비교 또는 주요 인터페이스의 치수 기록이 필요한가;
• 색상, 질감 및 코팅을 배치별로 어떻게 확인하며, 수리 부품이 원부품과 일치하도록 제작할 수 있는가.

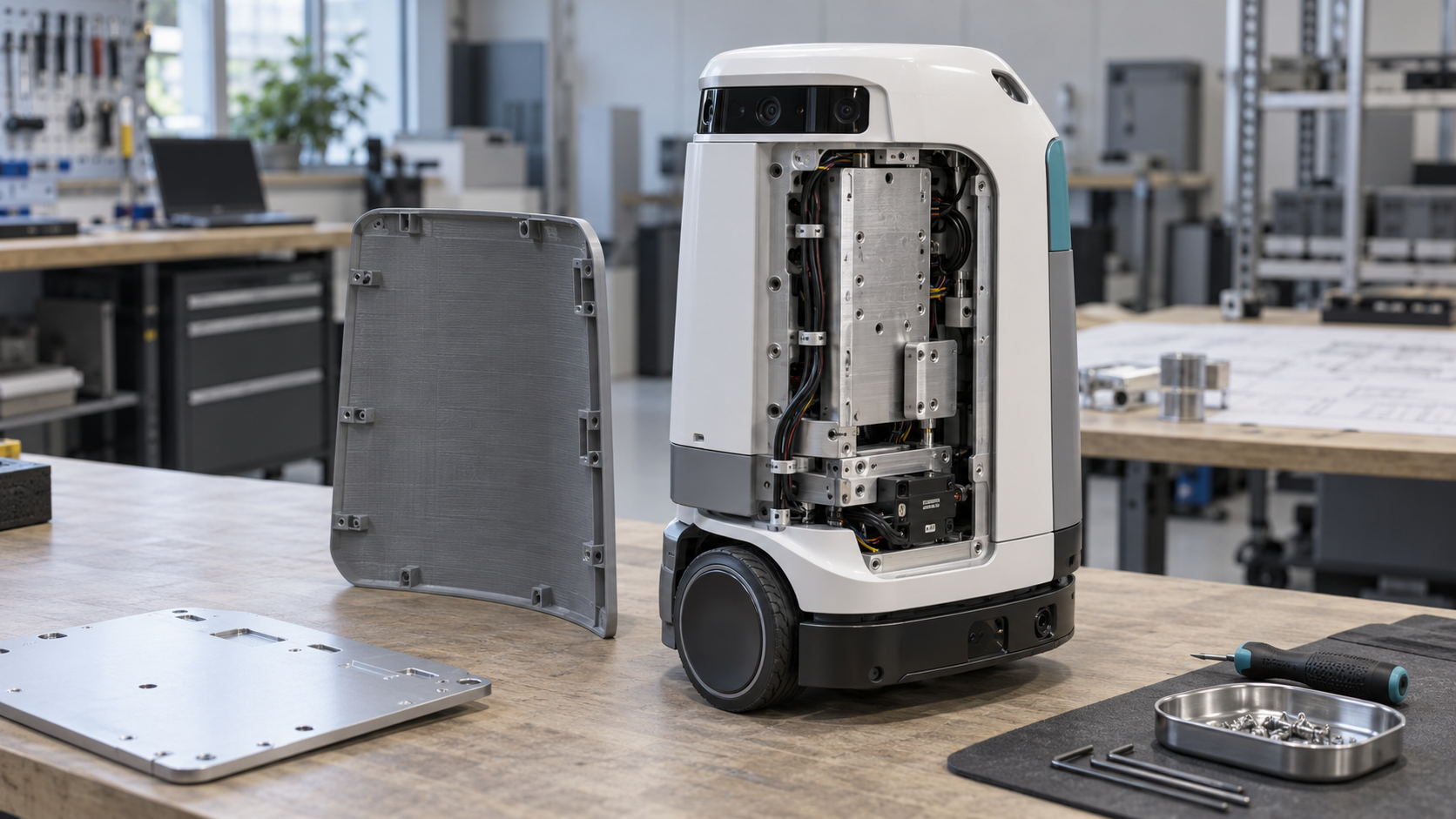

대표적인 프로젝트 상황은 이동식 서비스 로봇의 배터리를 점검하기 위해 상부 커버를 분리하면서 카메라와 휠 어셈블리를 피해야 하는 경우입니다. 이때 상부 커버의 접합선, 위치 결정 핀, 체결 부품의 순서 및 와이어 하네스 여유 길이는 소량 생산 전에 함께 검증해야 합니다. 최종 공정은 여전히 설계 확정 정도, 수량 단계, 치수, 표면 요구 사항 및 운송 방식에 따라 달라지므로 단가나 외관 효과만으로 판단해서는 안 됩니다.

로봇 외장 맞춤 가공 견적 문의 시 어떤 자료를 제공해야 하는가

로봇 외장 맞춤 가공을 위한 견적 자료에서 중요한 것은 외관 렌더링 이미지 한 장이 아니라 사용 상황, 인터페이스, 동작 및 검수 요구 사항을 설명할 수 있는 엔지니어링 정보입니다. 자료가 실제 조립 상태에 가까울수록 가공 업체가 부품 분할 방식, 기준면, 소재 및 공정을 판단하기 쉽습니다.

로봇 외장 맞춤 가공 자료 목록

• 로봇 전체 외형 치수와 중량, 그리고 섀시, 관절, 휠 어셈블리 및 내부 설치 지점의 위치.
• 3D 외관 데이터, 2D 인터페이스 도면 또는 내부 구조 개략도. 반드시 유지해야 하는 홀 위치, 기준면 및 조립면을 표시해야 합니다.
• 카메라, 레이더, 디스플레이, 마이크, 스피커, 비상 정지 버튼, 충전 포트 등 부품의 위치와 개구부 요구 사항.
• 관절 및 휠 어셈블리의 작동 범위, 전체 스트로크 포락선, 와이어 하네스 경로, 굽힘 여유 및 충돌이 발생할 수 있는 영역.
• 방열구, 공기 덕트, 유지보수 도어, 체결 부품 및 분해·조립 방향. 자주 교체하거나 점검해야 하는 부품이 무엇인지 설명해야 합니다.
• 사용 환경, 예상 수량 및 프로젝트 단계. 예를 들어 외관 시제품, 기능 프로토타입, 소량 시험 생산 또는 반복 생산 등이 있습니다.
• 허용 가능한 부품 분할선, 색상, 질감, 표면 처리 및 외관 결함 판정 방식.
• 검수 중점 사항에는 조립 간극, 센서 시야각, 동작 간섭, 도어 조작, 와이어 하네스 보호 및 표면 일관성이 포함됩니다.

아직 완전한 3D 데이터가 없다면 실물 사진, 주요 치수, 로봇의 용도, 내부 인터페이스 개략도 및 간섭을 피해야 하는 부품을 먼저 제공할 수 있습니다. 그러나 이러한 자료는 일반적으로 초기 판단에만 사용할 수 있으며, 최종적으로는 3D 데이터, 기준면, 공차, 소재 및 구체적인 공정을 함께 검토하여 제조 가능성을 확인해야 합니다. 복잡한 외장은 반드시 일체형으로 가공할 필요도 없습니다. 외관 커버, 설치 플레이트, 투명 창 및 내부 브래킷은 각각 별도로 설계해야 할 수 있습니다.

먼저 인터페이스를 확정한 후 로봇 외장 공정을 판단해야 합니다

실제 진행 시에는 먼저 사용 상황, 설치 지점, 작동 범위 및 센서 위치를 확정한 다음, 가공 업체가 부품 분할, 소재, 공정 및 검증 방안을 평가하도록 하는 것이 좋습니다. 렌더링 이미지 한 장만 제출하고 가공 경로를 결정해서는 안 됩니다. 외관이 분해·조립, 방열 또는 동작 포락선과 충돌하면 이후 재작업이 외장 설계에서 내부 구조로 이어지는 경우가 많습니다.

로봇 외장 맞춤 가공 관련 자주 묻는 질문

로봇 외장 맞춤 가공은 외관도만으로 판단할 수 없습니다. 소재, 부품 분할, 인터페이스 및 공정 선택은 일반적으로 사용 상황, 내부 구조, 수량 단계 및 실제 기기 검증 결과를 종합하여 결정해야 합니다.
