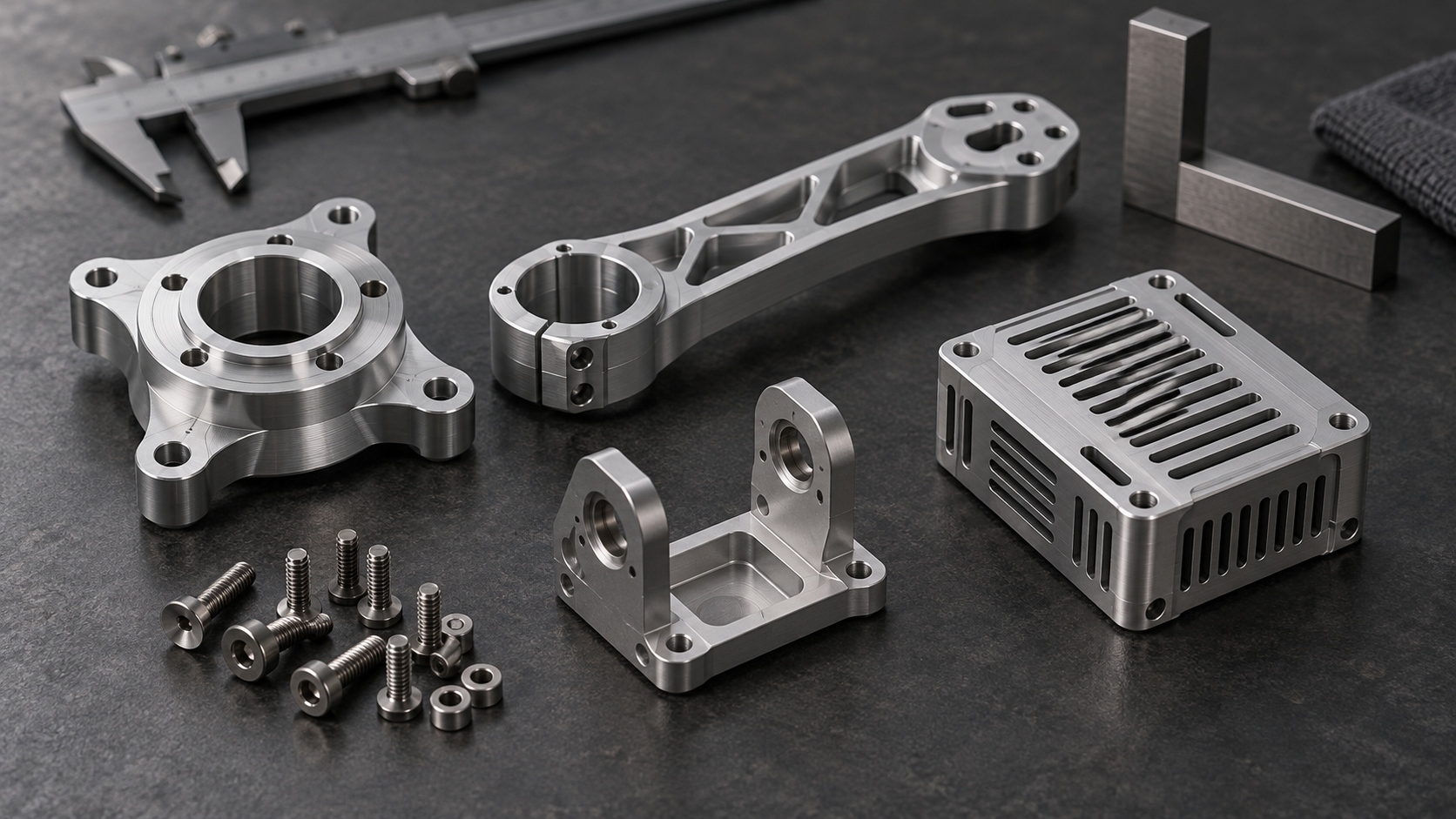

드론 부품 가공 공정 선택 방법: 모터 마운트, 암 연결부부터 경량화 구조까지의 DFM 경로

드론 부품 가공에서 치수 정밀도만 확인해서는 안 되는 이유

드론 부품은 무조건 얇을수록 좋은 것이 아니며, 모든 치수를 극한 정밀도로 가공해야 하는 것도 아닙니다. 모터 마운트, 암 연결부 및 브래킷은 경량화, 강성, 진동, 충격, 발열과 반복 조립이라는 제약을 동시에 받습니다. 드론 부품 가공의 핵심은 실제 기능에 영향을 미치는 부위에 공차를 배분하는 것이지, 도면 전체에 일괄적으로 엄격한 공차를 적용하는 것이 아닙니다.

기능 기준이 드론 부품 가공 공차를 결정한다

모터 마운트를 예로 들면, 모터 장착면은 안정적으로 밀착되어야 하며 장착 홀의 위치 관계는 모터 위치 결정에 영향을 줍니다. 베어링 시트는 홀 직경, 동축 관계 및 장착 기준과의 연계성을 중점적으로 확인해야 합니다. 이러한 형상에 편차가 있으면 조립 후 로터 편심, 국부 하중 또는 진동 증폭이 발생할 수 있습니다. 암 연결부에서는 일반적으로 홀 위치, 연결면 및 하중을 받는 단면이 핵심이며, 특정 외형 치수 하나만 확인해서는 안 됩니다. 먼저 기준과 하중 전달 경로를 정한 다음, 위치도, 평면도 또는 관련 끼워맞춤 요구사항이 필요한 치수를 결정해야 합니다.

많은 일반 CNC 형상의 치수 공차는 약 ±0.02—±0.10밀리미터 수준일 수 있지만, 이는 공정 난이도를 판단하기 위한 참고값일 뿐입니다. 실제 결과는 부품 크기, 소재, 공구, 고정 방식, 가공 순서 및 검사 방법에 따라 달라집니다. 주요 끼워맞춤에는 일반적인 범위로 도면 요구사항을 대신할 수 없으며, 기능과 무관한 외관면에도 이유 없이 매우 엄격한 공차를 지정해서는 안 됩니다. 이렇게 하면 가공 비용과 변형 위험을 줄이는 동시에 베어링 시트, 위치 결정 홀, 밀봉면 및 장착면 등 비행 안정성과 조립 신뢰성에 실제로 영향을 미치는 부위에 검사 자원을 집중할 수 있습니다.

어떤 드론 부품이 CNC 가공에 적합한가

드론 부품 가공은 소량 생산, 다품종 및 다양한 장착 인터페이스가 필요한 개발 환경에서 흔히 사용됩니다. CNC는 금속 또는 엔지니어링 플라스틱의 평면, 캐비티, 홀 위치, 나사산 및 곡면 가공에 적합하지만, 공정 선택은 더 높은 정밀도만 추구하기보다 하중과 조립 관계를 중심으로 이루어져야 합니다. 모터 마운트는 먼저 모터 장착면, 베어링 시트 및 위치 결정 홀 사이의 기준 관계를 확정해야 하며, 암 연결부는 홀 위치, 단면 강성 및 피로 하중을 함께 검토해야 합니다.

5축 가공은 경사면, 복잡한 곡면 또는 다면 설치 형상이 있는 기체 암 연결부와 짐벌 지지대에서 뒤집기와 기준 전환을 줄일 수 있지만, 공구 접근성, 치구 안정성 또는 검사 문제를 자동으로 해결하지는 않습니다. 최종 방안은 여전히 재료, 수량, 구조 강성 및 도면 요구사항에 따라 결정됩니다.

드론 부품 가공에서 일반적으로 사용하는 CNC 공정은 어떻게 구분할까

드론 부품 가공은 단순히 “정밀도가 높을수록 좋다”는 기준만으로 공정을 선택해서는 안 됩니다. 먼저 부품의 기하학적 형상, 하중 방향, 조립 기준 및 검사 가능성을 확인한 후 밀링, 선삭 또는 다축 가공 방안을 결정해야 합니다.

5축 가공은 “자동으로 더 높은 정밀도를 얻는” 기술을 의미하지 않습니다. 여러 방향의 구멍 위치나 연속적인 곡면의 경우 재클램핑과 정렬 횟수를 줄일 수 있지만, 부품 자체를 표준 공구와 안정적인 기준으로 가공할 수 있다면 3축 또는 다축 밀링이 오히려 계획 수립, 검사 및 재현에 더 유리합니다. 공정 선택은 재료, 수량, 벽 두께 및 소재 상태에도 영향을 받습니다.

드론 부품 가공의 후처리로 선행 공정의 결함을 가릴 수는 없습니다

버 제거는 위치 결정 구멍, 나사 구멍, 밀봉면 및 맞춤면을 중점적으로 검사해야 하며, 외관상 보이는 모서리만 처리해서는 안 됩니다. 표면 처리 전에 구멍 직경, 구멍 위치, 평면도 및 조립 기준이 도면 요구사항을 충족하는지 확인해야 합니다. 아노다이징 또는 기타 처리는 표면 상태를 변경할 수 있으므로, 구체적인 피막, 색상 및 기능 요구사항은 도면과 프로젝트 사양을 기준으로 해야 합니다. 드론 CNC 부품의 공정 체인은 최종적으로 치수 검사와 실제 조립 검증을 통해 폐루프를 구성해야 합니다.

드론 부품 가공의 DFM 설계 검토 항목

드론 부품 가공의 DFM 검토에서 중요한 것은 모든 치수의 공차를 무조건 좁히는 것이 아니라, 공구, 지그 및 검사 방법이 부품 기능을 뒷받침할 수 있는지 확인하는 것입니다. 검토는 벽 두께, 구멍 위치, 내각, 기준 및 클램핑 순서부터 시작한 다음, 어떤 표면에 엄격한 공차가 필요한지 결정해야 합니다.

먼저 얇은 벽, 내각 및 공구 접근성을 확인합니다

얇은 벽 구조는 클램핑력과 절삭력의 영향으로 변형되기 쉽습니다. 모터 베이스 또는 암 연결부에 얇은 벽이 있는 경우 평행 클램핑면이나 보조 지지대를 추가하거나 황삭과 정삭 순서를 조정하여 한 번에 최종 벽 두께까지 가공하지 않도록 해야 합니다. 깊은 구멍은 공구 강성, 칩 배출 및 냉각 조건도 확인해야 합니다. 내부 캐비티의 직각은 일반적으로 원통형 공구로 직접 가공할 수 없으므로 공구가 진입할 공간을 확보하거나 제조 가능한 내각 필렛으로 변경해야 합니다. 구조상 변경이 불가능한 경우에는 분할하거나 조립 부품으로 변경하는 방안을 검토해야 합니다.

구멍 직경, 공차 및 기준을 실행 가능한 요구사항으로 명시합니다

연결 구멍, 위치 결정 구멍, 나사 구멍 및 베어링 시트에는 고립된 치수 하나만 표시해서는 안 됩니다. 도면에는 구멍 간격, 위치 관계, 기준 및 나사의 유효 길이를 명시해야 합니다. 표준 구멍 직경을 적용할 수 있는 경우에는 비표준 소구경 구멍과 지나치게 깊은 세경 구멍을 가급적 피해야 합니다. 밀봉면, 설치면 및 베어링 맞춤면에는 기능 요구사항을 각각 정의하고, 중요하지 않은 외관면에는 일반 공차를 적용하여 모든 표면에 지나치게 엄격한 공차를 적용함으로써 가공 및 검사 부담이 증가하지 않도록 해야 합니다.

마지막으로 클램핑 횟수를 확인합니다. 평행한 클램핑 면, 명확한 주 기준면, 적은 방향 전환은 기준 변환 오차를 줄이는 데 도움이 됩니다. 복잡한 다면 부품은 다축 가공을 검토할 수 있지만, 지그의 가림, 공구 접근성 및 후속 검사 방법을 반드시 확인해야 합니다. DFM 결론은 3D 모델 검토 기록에만 남겨 두지 말고 2D 도면에 반영해야 합니다.

드론 부품 가공에서 알루미늄 합금, 티타늄 합금 및 엔지니어링 플라스틱을 선택하는 방법

드론 부품 가공에서 소재를 선택할 때는 단순히 “항공 등급” 여부나 소재 강도 순위만 봐서는 안 됩니다. 먼저 부품이 하중을 지지하는지, 열원과 접촉하는지, 절연이 필요한지 확인하고, 중량, 강성, 내식성 및 가공성 사이의 우선순위를 정해야 합니다. 같은 소재를 모터 마운트, 짐벌 브래킷 및 커넥터 하우징에 사용하더라도 결과는 완전히 달라질 수 있습니다.

알루미늄 합금은 경량 구조에 적합하지만 강성과 방열에 유의해야 함

알루미늄 합금은 밀도가 낮고 절삭 가공성이 우수하며, 구조적 중공화, 리브 및 국부 증육을 통해 경량화할 수 있기 때문에 모터 마운트, 암 연결 부품, 브래킷 및 탑재부 하우징에 자주 사용됩니다. 소재 선정 시에는 장착 면의 강성, 나사산 내구성, 부식 환경 및 표면 처리 요구 사항도 확인해야 합니다. 지지면이 부족한 박판 알루미늄 부품은 클램핑 또는 절삭 중 변형될 수 있습니다. 또한 아노다이징 등의 처리는 치수, 홀 입구 및 끼워맞춤 관계에 영향을 줄 수 있으므로 처리 상태를 도면에 명시해야 합니다.

티타늄 합금과 엔지니어링 플라스틱은 기능에 따라 선택해야 함

티타늄 합금은 고하중 연결 부품, 내식성 부품 또는 공간이 제한된 고강도 구조에 적합할 수 있지만, 절삭 부하, 방열, 공구 마모 및 클램핑 안정성을 별도로 평가해야 하며 강도 등급만으로 결정해서는 안 됩니다. 엔지니어링 플라스틱은 절연 부품, 경량 하우징, 보호 커버 및 주요 하중을 받지 않는 부품에 적합합니다. 소재를 선정하기 전에 사용 온도, 흡습성, 크리프, 충격 특성 및 나사산 반복 조립 수명을 확인해야 합니다. 드론 부품 가공에서는 소재 등급, 열처리 상태 및 소재 형태를 실제 하중 및 검사 요구 사항과 함께 확인해야 합니다.

경량 드론 부품 가공에서 변형과 진동을 제어하는 방법

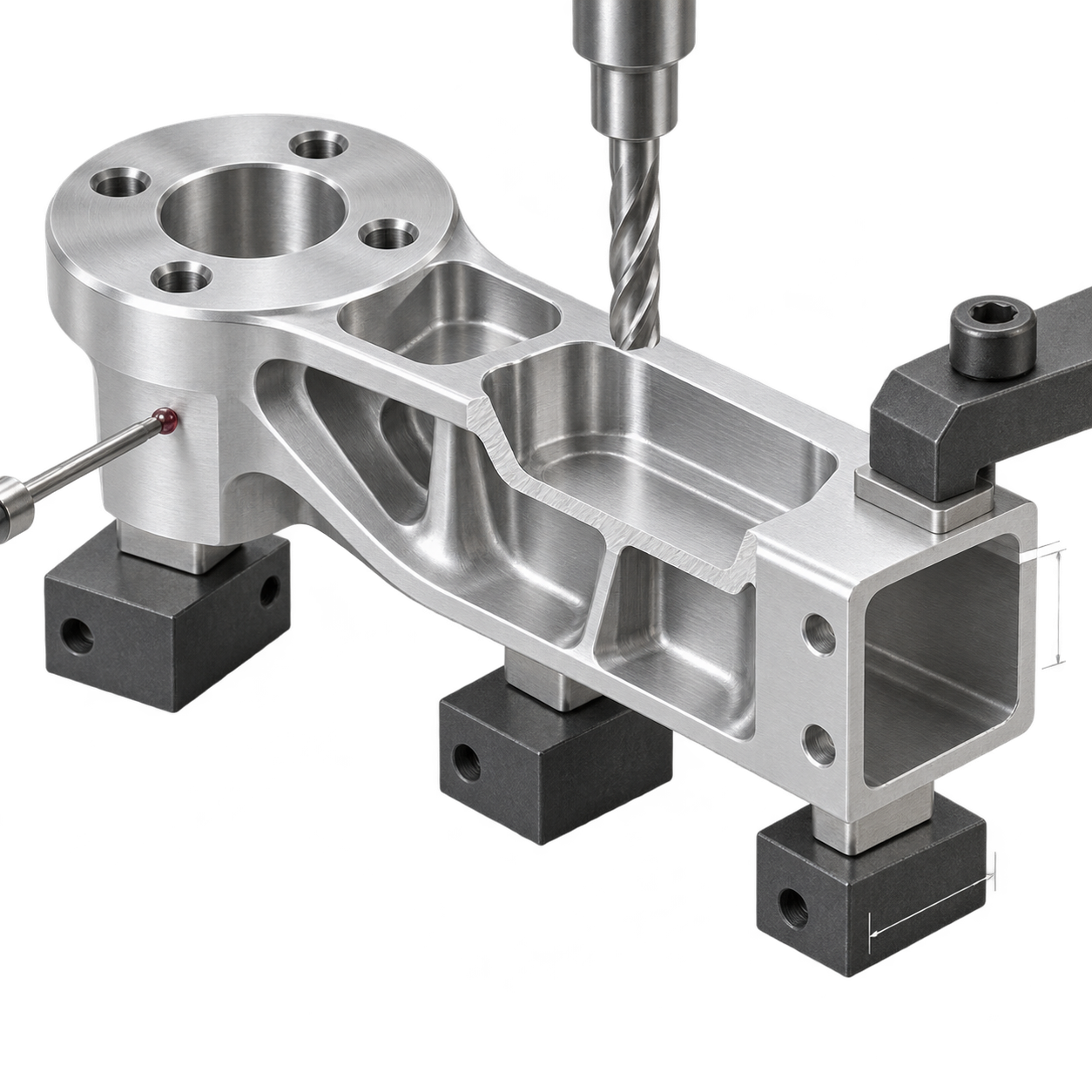

경량화는 단순히 벽 두께를 얇게 하거나 소재를 중공화하는 것이 아닙니다. 중공화, 박판화 및 위상 최적화는 국부 강성을 낮춰 드론 부품이 절삭, 클램핑 및 비행 진동 중에 더 쉽게 변형되도록 만들 수 있습니다. 리브의 모서리 전환이 지나치게 급격하거나 단면이 갑자기 변하면 응력 집중이 발생할 수도 있습니다. 설계 시에는 연속적인 하중 전달 경로를 확보하고, 벽 두께와 보강 리브의 전이를 합리적으로 배치하며, 지그를 위해 평행하고 안정적인 지지면을 확보해야 합니다.

드론 부품 가공에서 소재, 공구 및 클램핑의 연계

가공方案에서는 소재, 공구, 절삭 조건, 냉각 및 칩 배출, 지그를 하나의 공정 체인으로 고려해야 합니다. 박판 알루미늄 합금 부품은 절삭력과 클램핑력을 제어해야 하며, 깊은 캐비티 구조는 공구 강성, 진입 공간 및 칩 배출 경로를 확인해야 합니다. 엔지니어링 플라스틱은 열 축적과 국부 용융에 유의해야 합니다. 암 연결 부품이나 경량 브래킷의 경우 먼저 황삭으로 대부분의 여유를 제거한 다음 반정삭과 정삭을 진행하여, 한 번에 너무 많은 소재를 제거함으로써 잔류 응력이 해소되거나 구조가 복원되는 것을 방지할 수 있습니다. 지그는 부품을 고정해야 하지만, 가공 후 지지력을 잃게 되는 취약 영역을 눌러서는 안 됩니다.

공구 경로 역시 진동에 영향을 줍니다. 절삭 부하를 최대한 안정적으로 유지하고, 갑작스러운 방향 전환, 긴 돌출 길이 및 지지되지 않은 영역에서의 연속 절삭을 줄여야 합니다. 가공이 완료된 후에는 부품 중량이 감소했는지만 확인해서는 안 되며, 장착면의 평면도, 홀 위치 관계 및 주요 기준도 검사해야 합니다. 필요한 경우 실제 조립 상태에서 모터 마운트, 연결 부품 또는 브래킷에 간섭, 풀림 및 편하중이 발생하는지 검증해야 합니다. 경량화는 강성, 조립성 및 진동 특성을 저해하지 않을 때에만 진정으로 효과적인 드론 부품 가공 방안이 됩니다.

드론 CNC 부품의 검사, 납품 및 자료 준비 방법

드론 부품 가공의 납품은 부품이 단순히 “제작되었는지”만 확인해서는 안 되며, 설계 기준에 따라 조립되고 안정적으로 작동할 수 있는지 확인해야 합니다. 다음 순서로 폐쇄 루프를 구성하는 것이 좋습니다: 도면 및 3D 모델 검토→재료 및 소재 확인→장착 및 기준 계획→황삭→반정삭/정삭→디버링 및 표면 처리→치수 및 조립 검사. 전단에서 기준이 명확하게 정의되지 않으면 이후 개별 치수가 합격하더라도 모터 편심, 암의 홀 위치 불일치 또는 하우징 밀봉 불량이 발생할 수 있습니다.

• [object Object]
• [object Object]
• [object Object]

견적 문의 또는 시제품 제작 전에 최소한 3D 모델, 2D 도면, 재료 및 열처리 요구사항, 주요 치수 및 기준, 표면 처리, 수량, 사용 조건, 조립 관계 및 검사 보고서 요구사항을 준비해야 합니다. 부품이 모터 마운트, 짐벌 브래킷 또는 암 커넥터에 해당하는 경우에는 인접 부품과의 위치 결정면, 홀 배열 및 하중 전달 인터페이스도 표시해야 합니다. 그래야 가공 엔지니어가 외형만으로 공정을 추정하는 대신 견적 전에 공구 접근성, 장착 방안 및 검사 방법을 판단할 수 있습니다.

드론 부품 가공에서 자주 발생하는 문제

드론 부품 가공의 공정, 공차 및 재료 선택은 모두 부품의 기능, 하중 방식, 조립 관계 및 실제 검사 방법을 기준으로 판단해야 합니다. 아래에서는 자주 제기되는 네 가지 엔지니어링 판단 문제에 답변합니다.
