정밀 커넥터 사출 양산: 구매 메모——재료, 공차부터 금형 검수까지의 진행 관리 포인트

먼저 이 세 가지를 정하라: 정밀 커넥터 사출의 양산 경계

이 메모는 발주 전 담당자를 위한 것이다. 정밀 커넥터 사출의 양산은 시편 금형 한 세트를 열고 도면대로 단가를 견적하면 끝나는 일이 아니다. 프로젝트의 순조로움을 실제로 결정하는 것은 세 가지 경계다:

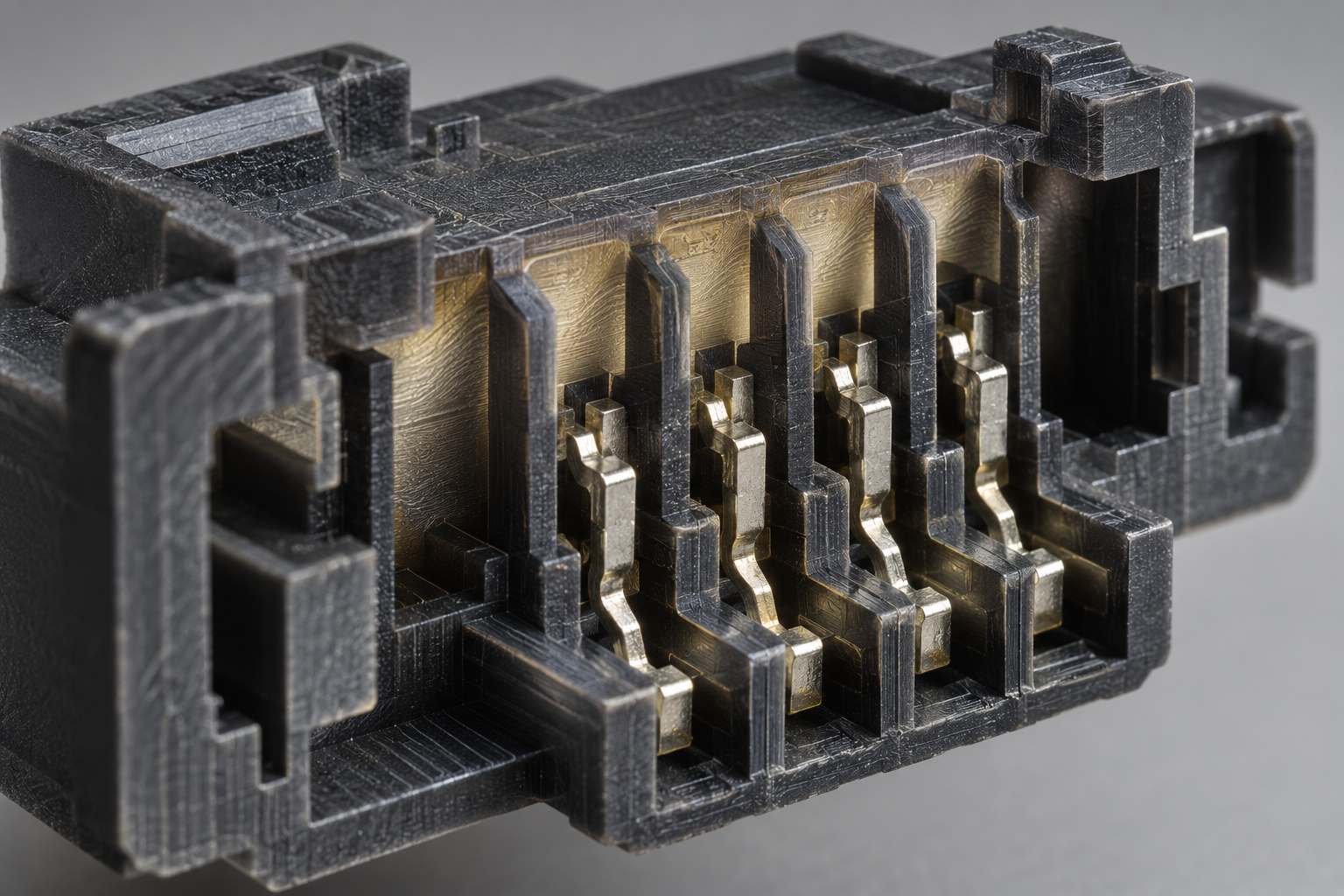

• 단자 간격과 벽 두께. 0.5 mm 피치 이하의 미세 피치 커넥터는 단자 사이 플라스틱 벽이 흔히 0.15–0.25 mm 수준까지 내려가고, 수지 두께가 얇고 흐름 길이가 길어 충전과 웰드라인 강도 모두에 영향을 준다. 간격이 작을수록 금형과 사출의 허용 오차 공간은 좁아진다.
• 연간 사용량과 양산 리듬. 연간 수만 개와 수백만 개는 금형 캐비티 배열, 러너 밸런스, 핫 러너 적용 여부, 인서트 자동 삽입 여부가 완전히 다른 두 가지 방안이다. 구매는 명확한 연간 사용량과 월별 변동 범위를 가진 뒤에 금형을 논해야 한다.
• 재료와 공차의 조합. LCP, PA9T, PA46, PBT 같은 고온 엔지니어링 플라스틱은 수축률, 이방성, 흡습성 차이가 적지 않다. 같은 도면에서 재료를 바꾸면 핵심 치수의 금형 보정값을 다시 계산해야 한다. 공차는 따로 정하는 것이 아니라 재료, 게이트 위치, 금형 온도와 묶여서 정해진다.

발주 전에 스스로 세 가지를 물어라: 단자의 최소 플라스틱 벽은 얼마인가? 연간 사용량과 피크 월 사용량은 얼마인가? 핵심 치수 공차 중 실제 기능과 관련된 항목은 몇 개인가? 이 세 가지 답이 갖춰지지 않으면 이후 금형 방안과 견적은 모두 부실하다.

이 메모는 진행 관리 순서를 따른다: 먼저 재료와 공차의 선택 순서를 다루고, 다음으로 금형 방안이 무엇을 미리 해결해 주는지, 그다음 검수에서 어떤 데이터를 받아야 하는지, 양산 단계에서 무엇을 지켜야 하는지, 견적 전에 반드시 확인해야 할 것을 본다. 업계 일반적인 수준을 표시하지만 모두 판단 참고일 뿐이며 최종적으로는 도면과 공급업체 확인을 기준으로 한다.

재료를 먼저 고를까, 공차를 먼저 정할까: 정밀 커넥터 사출의 선택 순서

진행 관리에서 가장 흔한 재작업은 금형을 잘못 만든 것이 아니라 공차 배분이 끝나기 전에 재료를 확정했거나, 반대로 내열성 기준으로 재료를 골랐는데 공차는 이전 커넥터 것을 그대로 베낀 경우다. 정밀 커넥터 사출의 양산에서 재료와 공차는 한 쌍의 결합 결정이며, 순서가 틀리면 이후 사출 쪽에서 아무리 애써도 만회할 수 없다.

재료: 수축률, 이방성, 흡습, 세 가지를 먼저 테이블 위에 올려라

커넥터에 흔히 쓰이는 것은 고온 엔지니어링 플라스틱이다: LCP, PA9T, PA46, PBT(유리섬유/광물 충전 포함) 등. 이를 선택하는 이유는 대개 리플로우 솔더링을 통과하기 위해서다——그러나 같은 속성이 구매가 주시해야 할 세 가지 결과를 끌어낸다.

• 수축률: 충전재의 수축률은 보통 이방성이며, 흐름 방향과 수직 방향의 차이가 적지 않다. 캐비티 치수는 재료+게이트 방안과 함께 계산해야 하며, 재료 데이터시트의 단일 값으로 대입해서는 안 된다.

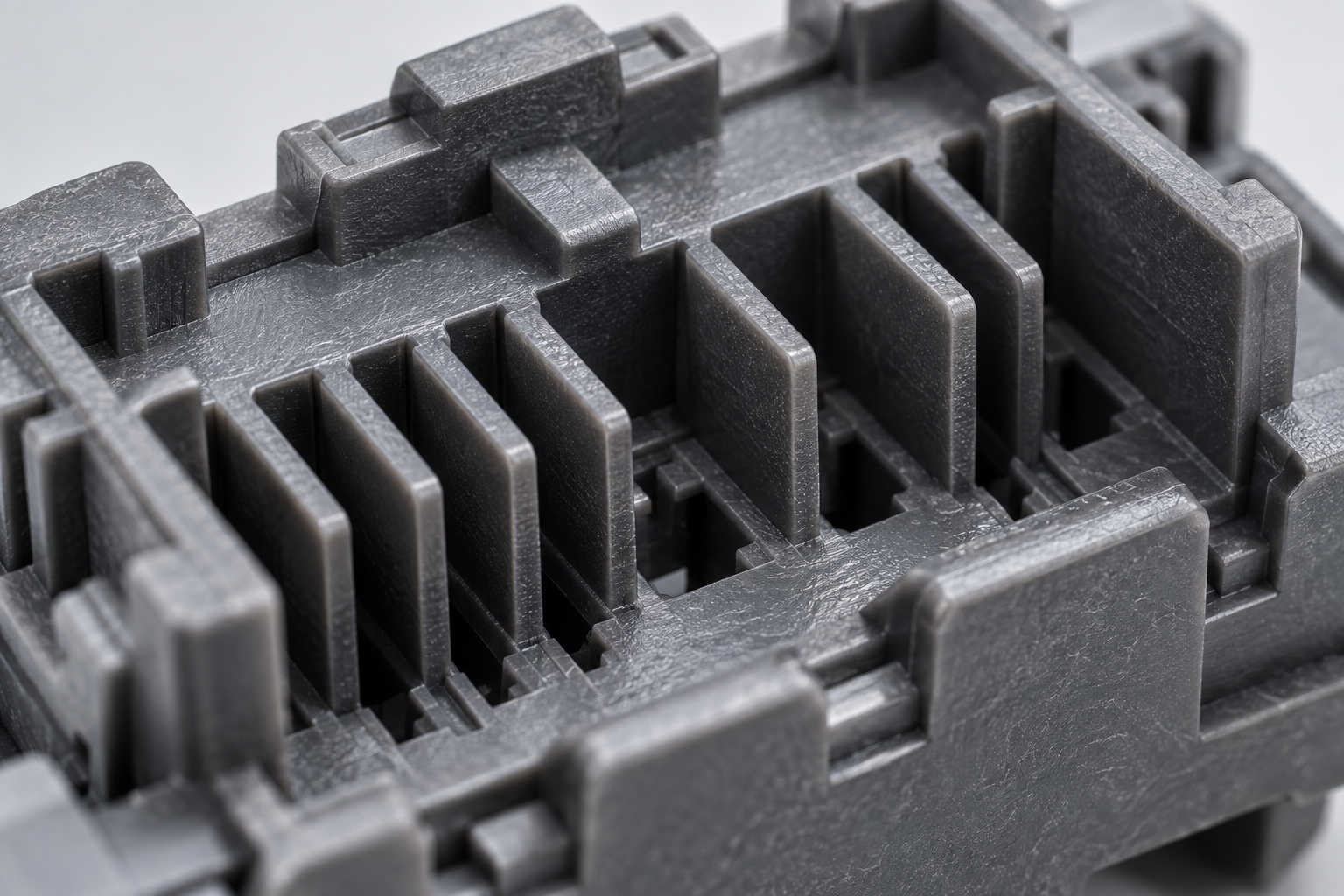

• 이방성: 미세 피치(0.4 mm 및 그 이하) 커넥터의 단자 위치 결정 기둥, 얇은 벽 격벽에서 방향 차이는 곧바로 홀 위치 편차와 휨으로 나타난다.
• 흡습: PA 계열은 흡습 후 치수와 강성이 변한다. 양산품이 장기 보관이나 습열 환경에 노출된다면 치수 판정은 약정 상태(건조 상태/조습 상태)에서 이루어져야 하며, 그렇지 않으면 입고와 출고가 서로 다른 말을 하게 된다.

공차를 먼저 배분하라: 금형 보장 + 사출 보장, 모두 사출에 떠넘기지 말 것

업계 일반적인 관행은 핵심 치수 공차를 두 구간으로 나누는 것이다: 금형이 보장할 수 있는 구간(캐비티 치수, 인서트 위치, 파팅면 맞춤)과 사출 공정이 보장할 수 있는 구간(수축 변동, 보압, 금형 온도로 인한 치수 드리프트). 만약 도면에서 핵심 치수 공차를 ±0.05 mm 이내로 정하면서 전체 구간을 사출 쪽에 적어 두면, 시사출 때 반복적으로 조정해도 맞출 수 없다.

구매 메모에서 가장 실용적인 한 가지: 먼저 어떤 치수가 실제로 단자 유지력과 삽입/분리에 영향을 주는지 확인하라. 이것이 '관리 치수'이며, 나머지는 일반 공차로 충분하다. 업계 일반적인 커넥터 사출 성형품의 핵심 치수 공차는 흔히 ±0.05–±0.10 mm 구간에 들어가며, 미세 피치·고정밀품은 더 타이트하다. 이 구간은 판단 참고일 뿐 약속이 아니다——구체적으로는 도면, 용도, 공급업체 능력에 따라 항목별로 확인하고 기술 협약서에 명시하라.

또 하나 흔히 간과되는 점: 드래프트와 벽 두께. 얇은 벽 부품은 충전을 위해 금형 온도와 사출 속도를 높여야 하고, 이는 수축 변동을 증폭시킨다. 벽 두께가 불균일하면 두꺼운 곳에 싱크 마크가, 얇은 곳에 쇼트 샷이 남는다. 이는 DFM 단계에서 봐야 하며, 시사출까지 기다렸다가 구조를 다시 고치지 말아야 한다. 아직 공정 경로를 선택 중이라면 사출 능력과 신속 프로토타이핑의 적용 경계를 먼저 대조해 보라. 프로토타입 단계에서 CNC나 3D 프린팅으로 단자 위치를 검증하고 양산에서 금형을 여는 것이, 곧바로 금형을 열어 시행착오를 겪는 것보다 흔히 더 절약된다.

게이트, 인서트와 파팅면: 금형 방안이 어떤 문제를 미리 해결해 주는가

구매 메모에서 금형 방안 부분은 가장 건너뛰기 쉬운데——도면에서는 게이트가 어디 있는지, 파팅면이 어떻게 지나가는지 보이지 않기 때문이다. 그러나 커넥터 양산에서 문제가 생길 때 일곱 할 이상이 이 세 가지와 관련된다. 금형 계약 전에 아래 항목을 명확히 물어보는 것이, 나중에 공급업체를 쫓아다니며 조정하는 것보다 훨씬 수월하다.

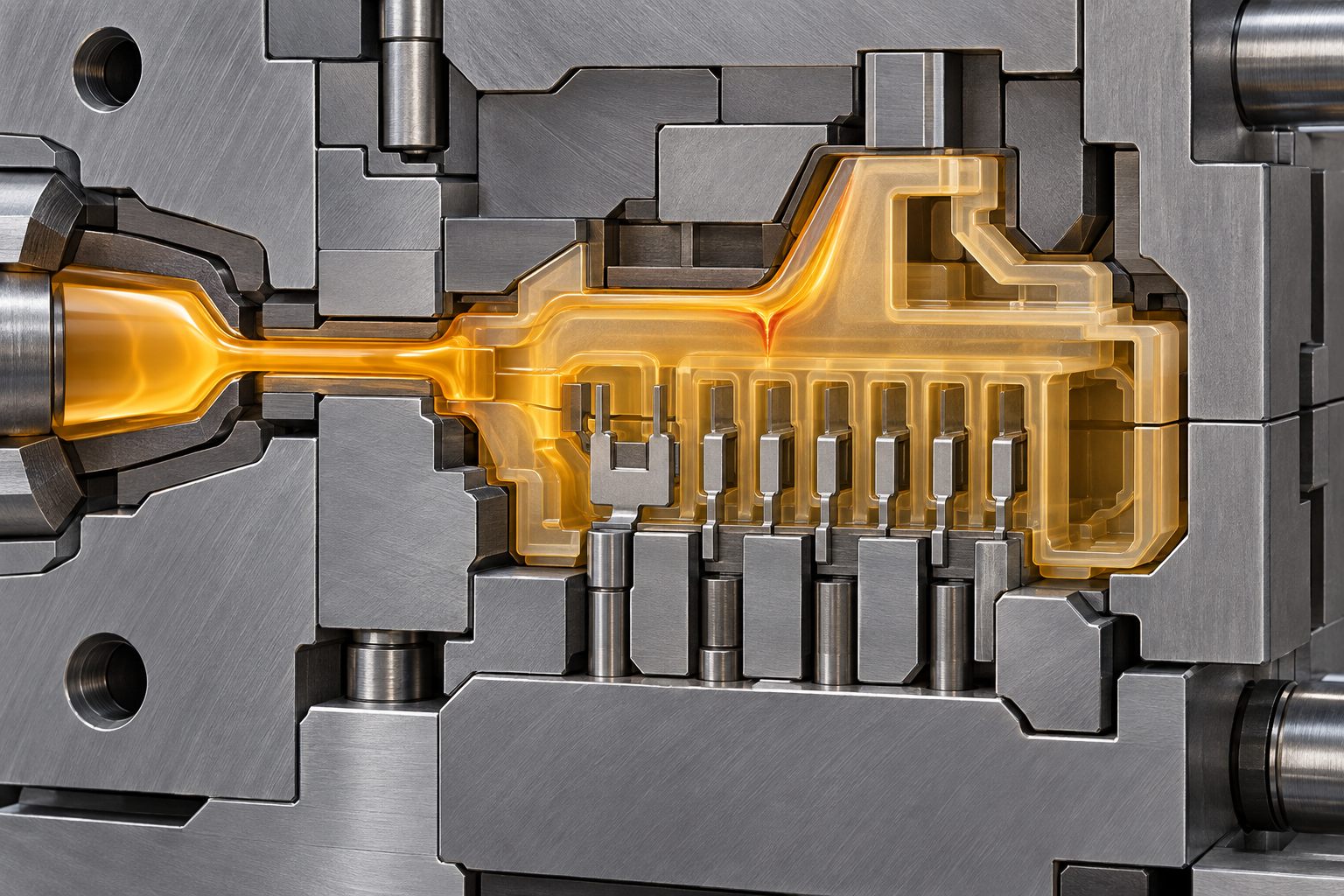

게이트 위치가 웰드라인이 어디에 생길지 결정한다: 미세 피치 커넥터가 가장 두려워하는 선

정밀 커넥터 사출 성형품은 보통 얇고 길며 단자 간격이 작다. 용융체가 게이트에서 끝까지 흐르면서 홀, 코어 핀, 단자 홈을 만나면 분기되었다가 다시 합쳐지고, 합류 지점에 웰드라인이 형성된다. 웰드라인은 강도와 외관 모두 본체보다 떨어지며, 이것이 정확히 스냅 후크 뿌리나 미세 피치 벽 중간에 눌러앉으면 조립 시 비틀면 갈라진다.

따라서 게이트 위치는 금형 기술자의 사적인 일이 아니다. 합리적인 방법은 웰드라인을 비하중·비외관 면으로 몰아내고, 필요하면 오버플로 웰을 추가하거나 금형 온도를 조정해 웰드라인을 덜 보이게 하는 것이다. 업계 일반적인 관행은: 미세 피치 커넥터는 사이드 게이트나 핀 게이트를 우선 선택하고, 위치는 금형 가공 편의가 아니라 단자 배열에 따라 정한다. 이는 DFM 검토 시 게이트 개략도를 봐야 하며, 구두 확인만으로는 안 된다.

인서트 위치 반복성: 인서트 커넥터의 추가 리스크

금속 단자나 실드 플레이트가 있는 커넥터는 인서트 성형(insert molding)에 속한다. 금속 부품의 위치는 금형 내 코어 핀이나 지그로 잡으며, 사출 시 고압 용융체가 금속 부품을 밀어낸다. 지지가 충분하지 않으면 단자가 틀어지고 휜다. 이 구간의 검수 핵심은 개별 시편이 좋은지가 아니라 반복 위치 정밀도——연속 50모 사출 시 단자 위치도의 변동 폭이다.

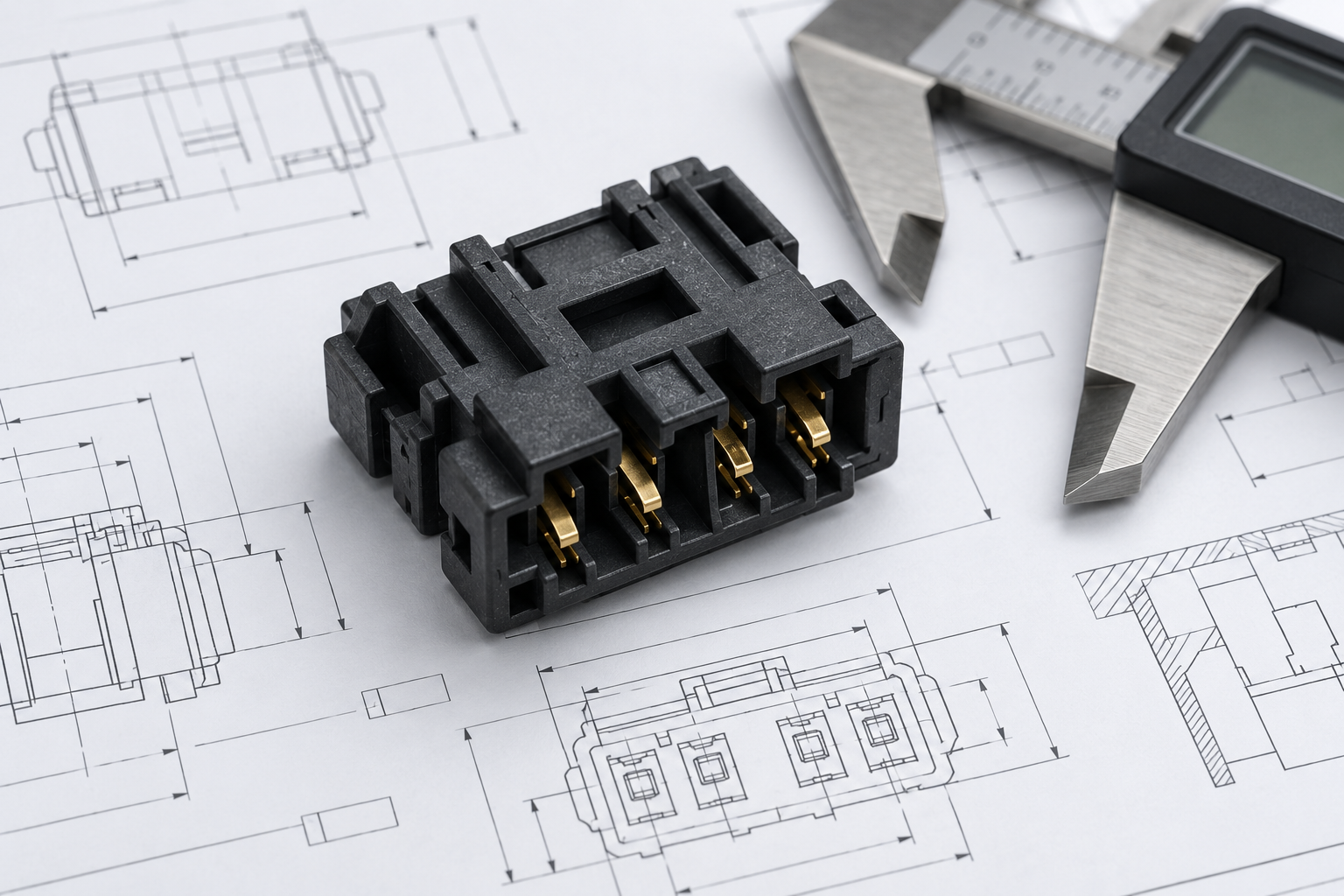

업계 인서트 성형의 일반적인 관행 참고: 금속 부품을 먼저 프레스 성형한 뒤 금형에 넣어 피복하며, 금형에는 금속 부품의 공차 흡수량을 남겨야 한다. 구매 메모에 한 줄 적어 두라: 인서트 위치의 연속 샘플링 데이터를 요구하고, 예쁜 초품 한 개만 보지 말 것.

파팅 라인, 드래프트 및 다중 캐비티 밸런스: 일관성과 외관의 보이지 않는 문턱

파팅 라인이 어디에 있느냐가 플래시(버)가 어느 면에 나타나는지를 결정한다. 커넥터의 결합면, 래치면은 일반적으로 플래시를 허용하지 않으므로 파팅 라인은 이 영역을 피하거나, 플래시를 비결합면으로 몰아넣은 뒤 수정해야 한다. 드래프트 각도도 마찬가지다. 드래프트가 없으면 이형 시 긁힘이 발생하고 외관면에 끌림 백화가 나타난다. 업계에서 흔히 참고하는 기준은 외관면 드래프트 0.5°–1°, 기능면은 더 작을 수 있으며, 실제로는 도면과 재료 수축률에 따라 확인한다.

다중 캐비티 금형은 러너 밸런스도 봐야 한다. 캐비티 수가 많을수록 각 캐비티 충전을 일정하게 맞추기 어렵고 치수 분산이 커진다. 구매 메모에 한 줄 기록해 두자: 공급업체에 다중 캐비티 일관성 샘플링(예: 초품, 중간 모드, 말품을 비교하여 핵심 치수 비교)을 요구하고, 가장 좋은 캐비티 데이터만 받아서는 안 된다.

이 세 가지를 합치면 한 문장이 된다: 금형 방안은 공급업체 내부의 일이 아니라, 이후 양산 추적에서 매일 불을 끄러 다녀야 할지를 직접 결정한다. 금형 계약 전에 게이트 개략도, 인서트 위치 결정 방식, 파팅 라인과 캐비티 수 배열을 확보하는 것이 사후에 누구 책임인지 논쟁하는 것보다 훨씬 유용하다. 사출 능력에 관한 세부 사항은 사출 능력 페이지에서 공정 범위를 확인한 후 더 논의하자.

금형 검수: 구매가 받아야 할 데이터는 무엇이며, 샘플만 보면 안 되는 이유

정밀 커넥터 사출의 금형 검수에서 가장 흔한 함정은 공급업체가 샘플 한 줌을 보내고 조립감이 괜찮으면 구매가 서명해 버리는 것이다. 양산 램프업에 들어가면 단자 간격이 흔들리기 시작하고 인서트 높낮이가 제각각이 되는데, 그때 책임을 추궁해도 이미 늦다. 샘플은 '이 금형이 그날 뽑아낼 수 있다'는 것만 증명하지, '반년 후 다른 모드에서도 뽑아낼 수 있다'는 것을 증명하지 못한다. 구매가 검수 단계에서 받아야 하는 것은 데이터이지 손맛이 아니다.

초품 전치수 보고서: 먼저 기준을 맞추고, 그다음 치수를 맞춘다

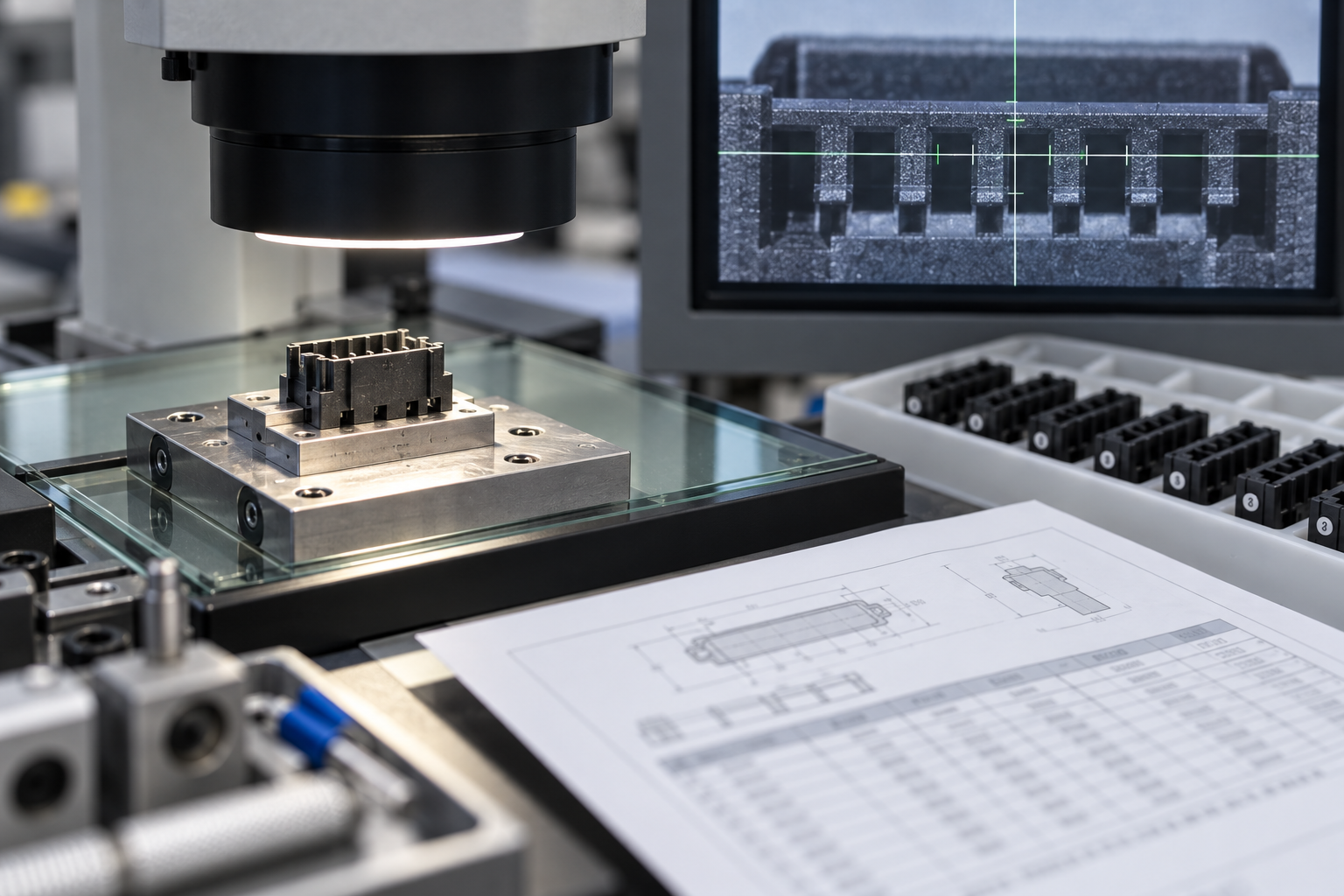

초품 전치수 보고서(FAI)는 검수의 최소 문서다. 핵심은 '전부'가 아니라 치수 기준이 도면과 일치해야 한다는 점이다. 커넥터 사출품은 흔히 단자 구멍 중심, 래치면 또는 파팅면을 기준으로 삼는데, 공급업체가 자체 클램핑 기준으로 측정했다면 숫자가 아무리 예뻐도 쓸 수 없다.보고서를 볼 때 첫눈: 기준 기호가 도면 표기와 대응하는지, 둘째 눈: 핵심 치수가 누락되지 않았는지.업계의 흔한 관행은 핵심 치수(단자 간격, 결합면 끼워맞춤 치수, 인서트 노출 높이)를 별도의 핵심 치수 표로 분리하고 실측값과 공차대 여유를 첨부하는 것이다. 구체 항목은 배포 도면과 용도에 따라 확인하고, '전부 합격' 같은 두루뭉술한 결론을 받아들이지 말자.

능력 데이터와 다중 캐비티 일관성: 단일 캐비티 샘플로 다중 캐비티 금형을 얼버무리지 말 것

금형이 1모드 4캐비티, 8캐비티라면 검수 시 캐비티 간 차이 데이터를 반드시 봐야 한다. 보통 각 캐비티에서 여러 개를 뽑아 같은 핵심 치수군을 측정하고 각 캐비티의 평균과 범위를 비교한다. 업계의 흔한 검수 판정 기준은 핵심 치수의 공정 능력 지수 Cpk가 1.33 이상이면 비교적 안정적, 1.0–1.33은 주시해야 하는 상태, 1.0 미만은 기본적으로 양산 출하 불가로 본다. 이 수치는 판단 문턱이지 약속이 아니며, 실제로는 도면 공차대 폭과 용도에 따라 정한다. 캐비티 간 범위가 공차대의 4분의 1을 초과하면 러너 밸런스와 금형 온도 균일성을 추궁해야 하며, 후공정 선별에 의존해서는 안 된다.

인서트 위치 결정 반복성과 공정 창 기록

금속 단자나 차폐판이 있는 인서트 커넥터는 검수 시 인서트 위치 결정 반복성 데이터가 한 장 더 필요하다: 연속 20–30모드를 뽑아 인서트 노출 높이와 위치 편차를 측정하고 변동 범위를 본다. 인서트가 제대로 눌리지 않거나 금형 내에서 용융체에 밀려 편향되는这类 문제는 샘플 단계에서는 잘 보이지 않다가 양산 시 집중적으로 터진다. 동시에 시사출의 공정 창 기록—배럴 온도, 금형 온도, 보압 압력과 시간, 사출 속도의 상하한—을 확보해야 한다. 이 기록은 향후 양산 문제 발생 시 원인排查의 출발점이며, 이 금형의 '창이 넓은지 좁은지'를 판단하는 근거다.창이 좁은 금형은 재료 배치를 바꾸거나 모드를 바꾸면 불량이 나올 수 있으므로 구매가 미리 알아야 한다.

검수 통과가 손을 놓아도 된다는 뜻은 아니다. 구매는 이 데이터 몇 장을 보관한다: FAI 보고서, 핵심 치수 능력 데이터, 다중 캐비티 일관성 샘플링, 인서트 위치 결정 반복성, 시사출 공정 창. 이들은 동시에 이후 양산抽样 검사의 비교 기준선이 된다—기준선이 없으면 생산 라인에서 치수 드리프트가 발생했을 때 금형 마모인지, 재료 배치 교체인지, 공정 이탈인지 아무도 판단할 수 없다.

양산 단계: 안정성을 무엇으로 지키며, 어떤 신호가 라인 정지를 의미하는가

정밀 커넥터 사출의 양산에서 진짜 위험은 첫 배치가 아니라 300번째 배치에 있다. 초품 합격은 금형 방안이 말이 된다는 것만 증명한다; 양산 단계에서 증명해야 하는 것은 동일한 파라미터 세트가 재료 배치, 금형 온도 변동, 설비 마모 아래에서도 반복될 수 있는가이다. 구매가 주시할 것은 '오늘 합격'이 아니라 '내일도 합격할 것인가'이다.

공정 창은 고정되어야 하며, 매번 다시 조정해서는 안 된다

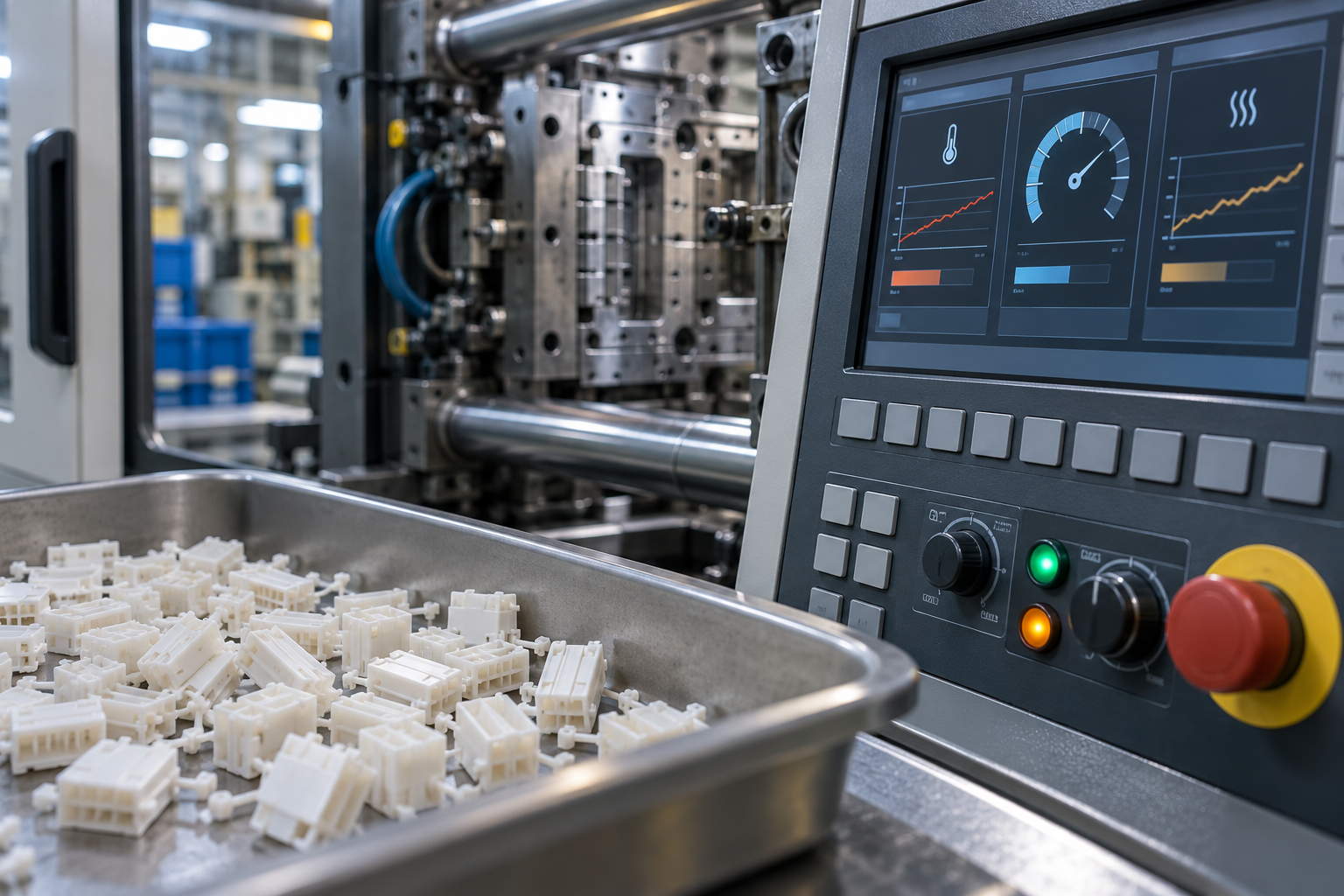

시사출 단계에서 정한 배럴 온도, 금형 온도, 보압 압력과 보압 시간, 사출 속도와 냉각 시간은 양산의 기준이다. 양산 단계에서 허용되는 조정은 창 내의 소폭 미세 조정으로 제한되어야 하며, 재료 교체나 교대 때마다 다시摸索해서는 안 된다. 공급업체에 이 파라미터를 공정 카드에 기록하고 보관하며, 재료 배치 교체 시 초품 확인을 하도록 요구한다.재료 건조는 흔히 간과된다—LCP, PA9T 같은 재료는 흡습 후 숏트, 실버 스트릭, 치수 드리프트가 함께 나타나므로 건조 온도와 시간을 고정하고 기록해야 한다.

고장 모드의 현장 판정 기준: 숏트, 플래시, 휨, 싱크 마크

양산 시 문제를 빨리 파악해야 한다. 숏트는 보통 사출 부족, 낮은 재료 온도 또는 불량한 배기를 가리킨다; 플래시는 대개 형체력 부족, 파팅면 마모 또는 과도한 보압과 관련된다; 휨은 흔히 금형 온도 불균일, 냉각 불균형 또는 게이트 위치로 인한 배향 응력 때문이다; 싱크 마크는 두꺼운 벽 영역이나 보압 보충 부족에 집중된다. 이러한 판단은 방향성이며, 현장에서 구체 구조와 결합하여 확인해야 한다.

• 핵심 치수 연속 편향: 동일 캐비티가 연속 여러 모드에서 같은 방향으로 초과 경향을 보이면, 먼저 금형 온도와 보압이 드리프트했는지 확인하고 금형을 바로 수정하지 말 것.
• 인서트 위치 결정 반복성 악화: 단자나 차폐판의 사출품 내 위치 분포가 흩어지기 시작하면, 대개 인서트 위치 결정 핀 마모 또는 로봇 배치 편차다.
• 배치 외관 차이: 배치마다 색차, 광택 또는 웰드 라인이 뚜렷하면, 보통 재료 배치나 건조 상태 변화를 가리키며 금형 자체가 아니다.
• 다중 캐비티 일관성 저하: 캐비티 간 치수 차가 확대되면 러너 밸런스 또는 국부 냉각 이상을 가리킨다.

위 신호가 나타나면 합리적인 방법은 먼저 라인을 정지하고 공정 파라미터와 검구 기준이 일치하는지 확인한 후, 재료, 설비 또는 금형 문제인지 판단하는 것이다. 샘플과 공정 기록을 가지고 추적하는 것이 사후 논쟁보다 효과적이다.抽样 검사 빈도는 보통 양산 리듬과 핵심 치수 수에 따라 정하며, 핵심 치수에는 전용 검구를 갖추어 기준 자체가 불안정한 치수를 캘리퍼스로 재는 것을 피해야 한다.

抽样 검사와 검구: 기준이 맞아야 데이터가 의미 있다

양산 관리에서 가장 흔한 실수는抽样 검사 보고서와 도면 기준이 맞지 않는 것이다. 커넥터 사출품의 핵심 치수는 흔히 단자 기준면 또는 장착면을 기준으로 하는데, 검구가 외형으로 위치 결정하면 측정된 편차가 단지 지그 오차일 수 있다. 구매는 발주 전에 검구 방안을 확인하고, 양산 단계에서 공급업체가 동일 기준으로 데이터를 내도록 요구한다.3D 스캔은 초품과 이상품의 재검에 적합하며 일상抽样 검사를 대체하지는 않지만, 치수 문제인지 기준 문제인지 빠르게 판단할 수 있다.

비용, 주기 및 견적 전 필수 질문 목록

구매가 가장 흔히 빠지는 함정은 도면이 아직 불완전할 때 먼저 단가를 최저로 누르는 것이다. 정밀 커넥터 사출의 견적은 본질적으로 여러 경계 조건을 하나의 숫자로 접는 것이다: 금형 구조, 캐비티 수, 인서트 방식, 재료 등급, 공차대, 검사 수단, 포장 형태. 그중 한 항목만 압박하면 공급업체는 다른 곳에서 만회한다—캐비티 수 줄이기, 등급 교체, 무검사, 검구 간소화. 이후 양산 시 대가는 재작업, 라인 정지, 선별의 형태로 나타나며, 처음 절약한 단가보다 훨씬 클 때가 많다.

따라서 견적 전에 해야 할 일은 가격 깎기가 아니라 조건을 명확히 하는 것이다. 아래 목록은 견적 요청 이메일에 바로 붙여 넣고 항목별로 채울 수 있다.

견적 전 필수 질문 목록: 일곱 항목을 채운 후 가격 논의

1. 연간 사용량과 배치 리듬: 연간 얼마, 몇 배치로 나누는지, 배치당 얼마. 이 항목이 캐비티 수 선택을 직접 결정한다—연 10만 개 리듬과 5천 개 시험 생산의 금형 방안은 같지 않다.
2. 핵심 치수와 공차대: 도면에서 어떤 것이 핵심 치수인지, 공차는 얼마인지, 기준은 어떻게 표기하는지. 총공차 하나만 주지 말고, 금형 보증 구간과 사출 보증 구간을 나누어 논의해야 한다.
3. 외관 기준: 웰드 라인 위치 허용 여부, 가시면이 어디인지, 싱크 마크와 플로우 마크의 판정 기준은 무엇인지. 외관 기준이 명확하지 않으면 샘플은 영원히 '조금 더 고칠 수 있다'.
4. 재료 등급과 등급: '내열 플라스틱'이라고 쓰지 말고 구체 등급을 쓰라. 등급이 바뀌면 수축률, 금형 온도, 건조 조건이 모두 변하고 금형 치수도 따라 변한다.
5. 인서트 형태: 단자가 사전 매립, 후삽입 또는 오버몰딩인지; 인서트 공차는 누가 보증하는지. 인서트 커넥터의 위치 결정 반복성은 별도 항목으로 세워야 한다.
6. 인증 및 추적 요구사항: 재질 증명, 배치 추적, 초물 보고서 보관이 필요한지 여부. 추적 요구가 있는 생산 라인은 검사 공수와 기록 비용을 견적에 산입해야 합니다.
7. 검구와 납품 형태: 전용 검구가 필요한지, 누가 비용을 부담하는지; 벌크, 테이프, 트레이 중 무엇인지. 납품 형태는 후공정과 포장 비용에 영향을 줍니다.

비용은 결국 무엇이 주도하는가

영향이 큰 순서대로: 금형 복잡도(분할면, 슬라이드, 인서트 위치결정 기구) ＞ 캐비티 수와 러너 밸런스 ＞ 재료 등급(유리섬유/광물 충전 고온 엔지니어링 플라스틱은 범용 수지보다 비싸고 금형 마모도 더 큼) ＞ 공차와 검사 밀도 ＞ 납품 형태. 캐비티 수는 양날의 검이다. 캐비티 수가 늘면 단품 재료비와 기계 시간 비용은 줄지만, 러너 밸런스, 다캐비티 일관성, 금형 유지보수의 난이도가 동시에 올라간다. 정밀 커넥터 사출에서는 다캐비티 일관성을 지키지 못하면 절약한 기계 시간을 선별과 폐기에서 되돌려주게 된다.

업계에서 흔한 견적 구조는 '금형비 + 단가 + 검구/초물비'이며, 어떤 곳은 시사출과 공정 윈도 기록을 별도 항목으로 둔다. 견적을 받으면 먼저 이 항목들이 분리되어 있는지 보고, 다음으로 단가에 몇 회의 샘플링 검사가 포함되는지, 포장이 포함되는지 확인한다. 모호한 견적서는 나중에 대부분 추가 청구가 따른다.
