금속 반고체 성형 선택 가이드: 알루미늄 합금 정밀 박육 부품의 공정, 결함 및 DFM 설계

금속 반고체 성형과 액상 다이캐스팅: 박육 알루미늄 합금 부품이 이점을 얻을 수 있는 이유

정밀 박육 알루미늄 합금 부품에서 금속 반고체 성형의 가치는 단순히 “더 쉽게 흐른다”는 데 있지 않습니다. 반고체 슬러리에는 일정한 체적분율의 구상 초정 고상이 포함되어 있어 완전한 액상 금속과는 다른 유동 상태를 보입니다. 일반적으로 충전이 더 안정적이며, 비산과 기포 포획 경향을 낮출 수 있고, 더 낮은 충전 온도는 금형의 열충격을 완화할 가능성도 있습니다. 응고 과정에서 액상 수축이 감소하고 조직이 더 미세하고 균일해지면 치수 안정성과 준정밀 성형 가능성도 향상될 수 있습니다.

그러나 이는 결함이 전혀 없는 공정이 아닙니다. 슬러리 제조 후의 온도, 고상 형태, 유지 및 이송 방식은 정량 주입과 박육 말단부의 충전에 직접적인 영향을 미칩니다. 금형 배기가 부족하면 여전히 기공이나 충전 불량이 발생할 수 있고, 합류 위치에서는 융합 불량이 나타날 수 있으며, 두께 급변과 국부 핫스폿은 수축공 및 수축 결함을 유발할 수 있습니다. 따라서 반고체 성형의 장점은 슬러리 제조, 이송, 배기, 사출 및 응고 제어와 함께 평가해야 하며, 부품이 단지 “얇은지”만을 기준으로 판단해서는 안 됩니다.

현재 연구는 유동 안정성, 일부 기포 포획 위험, 보충 수축 거동 및 금형 열부하 측면에서 반고체 슬러리의 공학적 잠재력을 뒷받침합니다. 그러나 모든 정밀 박육 부품에 적용할 수 있는 일반적인 최소 벽 두께, 치수 공차, 기공률 또는 양산 수율을 도출하기에는 충분하지 않습니다. 프로젝트 판단은 부품 구조, 내부 품질 요구 사항, 후속 기계가공 또는 열처리, 생산 수량, 그리고 슬러리의 안정적인 제조 및 이송 가능성으로 돌아가야 합니다. 이후 충전·응고 시뮬레이션과 금형 시험을 통해 박육 말단부, 합류부 및 국부적인 두꺼운 영역을 중점적으로 확인해야 합니다.

레오캐스팅과 틱소포밍은 어떻게 선택할까: 슬러리 제조, 유지 및 이송

금속 반고체 성형 공정의 선택은 부품이 박육인지 여부만으로 결정할 수 없으며, 슬러리가 제조부터 금형 투입까지 안정적인 상태를 유지할 수 있는지도 고려해야 합니다. 레오캐스팅은 일반적으로 금속 슬러리를 제조한 후 직접 이송하고 성형하는 방식으로, 공정 흐름은 짧지만 슬러리 유지, 이송 거리, 온도 균일성 및 정량 주입에 대한 요구 수준이 높습니다. 이송 중 온도 저하, 고상 편석 또는 유동 상태 변화가 발생하면 박육 말단부에서 충전 부족이 나타날 수 있습니다.

틱소포밍은 프리폼 또는 반고체 빌릿의 재가열과 성형을 중심으로 진행됩니다. 고온 슬러리를 장거리 이송해야 하는 의존성은 줄어들지만, 재가열 후의 조직, 고상 분포, 유동 상태 및 배치 간 안정성을 확인해야 합니다. 긴 박육부, 다수의 분기 또는 중요한 밀봉면을 가진 알루미늄 합금 부품의 경우, 엔지니어링 검토에서는 두 공정의 장입, 가열, 이송 및 충전 공정 창을 각각 비교해야 하며, “박육”을 곧바로 반고체 성형과 동일시해서는 안 됩니다.

TBR 및 FCR 슬러리 제조 장비: 문헌 사례가 공정 판단에 미치는 영향

문헌에 소개된 TBR 원뿔형 배럴 장비는 연속 냉각과 기계적 전단을 통해 초정 수지상 결정이 점차 파쇄되고 더 둥글고 미세한 형태로 변화하도록 합니다. FCR 강제 대류 장비는 나선형 교반으로 순환 유동을 형성하고, 교반 날개의 형상, 회전 속도 및 교반 시간으로 전단 상태를 조절합니다. 밀폐 환경과 보호 가스 분위기는 가스 흡수와 산화 경향을 낮추는 데 도움이 됩니다. 여기서 핵심은 장비 명칭 자체가 아니라 냉각, 전단 및 분위기가 슬러리 점도와 이송 안정성에 어떻게 함께 영향을 미치는가입니다.

TBR 슬러리 제조 시간이 8초 미만이라는 데이터는 특정 문헌 장비의 사례에 해당하며, 모든 반고체 장비에 적용되는 일반 지표로 사용할 수 없습니다. 실제 장비 선정 시에는 슬러리 유지 시간, 이송 경로, 정량 오차, 금형 투입 온도 및 연속 생산 중 배치 변동을 추가로 검증해야 합니다. 이러한 조건을 안정적으로 제어할 수 없다면 틱소포밍 또는 다른 성형 공정이 재현 가능한 제조 공정 창을 구축하기에 더 유리할 수 있습니다.

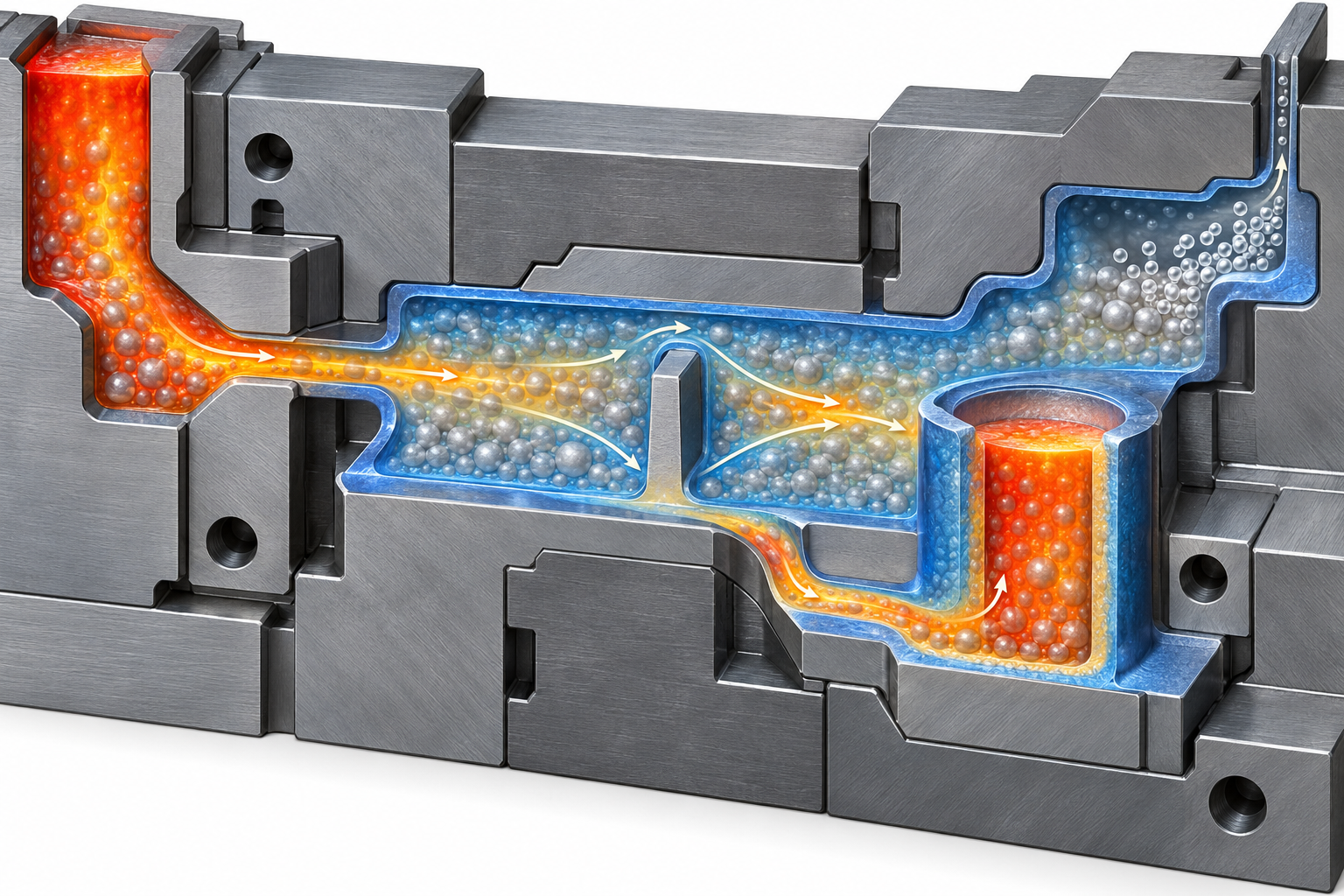

반고체 슬러리가 박육 충전, 기포 말림 및 응고 보급에 미치는 영향

금속 반고체 성형의 핵심은 단순히 알루미늄 합금을 “더 쉽게 흐르게” 하는 것이 아니라, 충전 및 응고 단계에서 금속의 유변 거동을 변화시키는 데 있습니다. 슬러리에는 일정 비율의 구상 초정 고상이 포함되어 있으며, 겉보기 점도는 일반적으로 액상 금속보다 높고 유동은 더욱 안정적이며 심한 비산과 용탕 표면의 말림 경향은 감소할 수 있습니다. 따라서 박육 장거리 유동, 코너 및 합류 위치에서의 기포 말림과 산화막 혼입 위험을 제어할 수 있을 것으로 기대되지만, 이것이 기공이나 충전 불량이 발생하지 않는다는 의미는 아닙니다.

박육 끝단과 합류부는 여전히 반고체 충전의 위험 지점

박육 끝단은 우선 온도 저하와 조기 응고에 직면합니다. 슬러리 온도, 고상 형상 또는 사출 조건이 서로 맞지 않으면 미충전, 콜드 셧 또는 접합 불량이 발생할 수 있습니다. 여러 금속 유동이 홀, 리브 또는 폐쇄 캐비티 앞에서 합류할 때 가스 배출 경로가 부족하면 내부 기공이 형성될 가능성도 있습니다. 반고체 슬러리의 높은 점도는 안정적인 유동에 도움이 되지만, 유로 단면, 배기 통로 및 주입 연속성에 대한 요구 수준을 높입니다.

응고 단계에서는 반고체 금속의 액상 수축이 상대적으로 감소하고, 미세하고 비교적 균일한 조직이 보급 조건을 개선하여 국부적인 수축공 및 수축기공 경향을 낮출 수 있습니다. 그러나 국부적인 두꺼운 부위, 고립된 보스 및 두께 급변부는 여전히 후응고 열점이 될 수 있습니다. 보급 경로가 조기에 차단되면 결함은 그대로 남습니다. 최종 결과는 고상률, 슬러리 온도, 주입 방식, 금형 배기, 충전 속도 및 응고 순서에 따라 결정되며, 단지 “반고체”라는 공정 명칭만으로 판단할 수 없습니다.

따라서 검증 시에는 박육 끝단의 충전 시간, 합류 위치의 접합 위험, 폐쇄 캐비티의 가스 집적, 두꺼운 노드의 응고 순서 및 보급 경로를 동시에 확인해야 합니다. 충전·응고 해석은 위험 판단만 제공할 수 있으므로, 시금형 후 치수 검사와 적합한 내부 결함 검사를 통해 확인해야 합니다. 명목 공정만 단독으로 비교하거나 사출 파라미터 하나만 조정하는 것으로는 최종 품질을 설명하기에 대체로 부족합니다.

알루미늄 합금 반고체 성형의 일반적인 결함: 슬러리 제조부터 응고까지의 제어 체계

반고체 성형의 결함 제어는 사출 단계만으로 판단할 수 없습니다. 슬러리 제조 시 냉각, 전단 및 보호 분위기는 초정 고상의 형상을 변화시키며 산화막과 가스 흡수 위험에도 영향을 줍니다. 구상이고 미세하며 분포가 안정적인 고상은 슬러리의 원활한 이송에 유리합니다. 온도, 전단 또는 보온 상태가 변동하면 슬러리 점도와 유동 연속성이 변할 수 있고, 이에 따라 후속 박육 충전 공정의 허용 범위도 좁아질 수 있습니다.

유지 및 이송 단계에서는 시간, 온도 및 고상 분포를 제어하여 국부적인 조기 응고나 정량 주입 불안정을 방지해야 합니다. 유로 연속성, 오버플로 위치 및 배기 통로가 부족하면 충전 불량, 기공 또는 합류부 접합 불량이 발생할 수 있습니다. 특히 폐쇄 캐비티와 박육 끝단은 가스 집적 및 끝단 미충전을 점검해야 합니다. 응고 단계에서는 두꺼운 노드, 고립된 열점 및 보급 거리를 중점적으로 확인해야 합니다. 액상 수축이 감소한다고 해서 수축기공이나 수축공이 발생하지 않는 것은 아니며, 국부적인 응고 순서가 불합리하면 여전히 내부 결함이 형성될 수 있습니다.

따라서 사출 속도를 단독으로 높이거나 특정 온도 파라미터 하나만 변경하는 것으로는 단계 간 문제를 해결하기 어렵습니다. 엔지니어링 검증에서는 슬러리 제조 기록, 이송 상태, 충전 해석 및 시금형 결과를 서로 연계하고, 박육 끝단, 합류부 및 두꺼운 부위를 중점적으로 재검토해야 합니다. 검수 시 외관만 확인하지 말고 주요 치수 검사를 병행하며, 부품 요구사항에 따라 단면 검사, CT 또는 기타 적합한 내부 품질 검사 방법을 선택해야 합니다. 구체적인 결함 등급과 판정 기준은 도면 및 품질 협의서에서 확인해야 합니다.

박육 알루미늄 합금 부품의 DFM 설계: 두께 전이, 필렛 및 배기 공간

금속 반고체 성형의 DFM 검토에서는 부품을 “얇게 만들 수 있는지”만 볼 것이 아니라, 슬러리가 연속적으로 충전될 수 있는지, 가스가 배출될 수 있는지, 국부 열이 원활하게 방출될 수 있는지도 판단해야 합니다. 설계 초기 검토에서는 먼저 두께 분포를 확인하고, 급격한 박육화, 급격한 증육화 및 고립된 두꺼운 노드를 가능한 한 줄여야 합니다. 박육부가 보스, 리브 또는 장착부에 직접 연결되는 경우에는 점진적으로 전이시키고 필렛을 적용하여 응력 집중과 국부 정체 유동을 완화해야 합니다. 구체적인 최소 벽 두께는 합금, 부품 크기, 금형 구조 및 성형 파라미터와 분리하여 일률적으로 적용할 수 없으며, 해석과 시금형을 통해 확인해야 합니다.

금속 반고체 성형에서의 벽 두께와 보강 구조

보강 리브를 박육 표면에 단순히 겹쳐 배치해서는 안 됩니다. 지나치게 두꺼운 리브 루트, 폐쇄형 보스 및 깊은 캐비티는 국부적인 열점을 형성하기 쉬워 수축기공, 수축공 또는 충전 불연속 위험을 높입니다. 리브는 하중 방향에 맞추어 배치하고, 이형, 배기 및 후속 기계가공을 위한 공간을 확보해야 합니다. 홀 위치, 실링 면 및 기준면도 사전에 표시하여 접합선이나 내부 결함이 최종적으로 기능 영역에 위치하지 않도록 해야 합니다.

유로, 오버플로, 배기 및 이형을 위한 공간 확보

외형의 박육화를 추구하더라도 유로, 오버플로 홈 및 배기 통로의 배치 공간을 줄여서는 안 됩니다. 박육 끝단, 합류부 및 폐쇄 캐비티는 주요 배기 영역으로 설정하고, 충전 해석에서 가스 집적과 조기 응고 위치를 확인해야 합니다. 이형 방향, 파팅 라인 및 취출 위치는 홀, 리브 및 외관면에도 영향을 줍니다. 후속 CNC 가공이 필요한 경우에는 가공 기준과 가공 여유를 동시에 정의하여 가공 후 수축기공, 기공 또는 치수 불안정이 드러나지 않도록 해야 합니다. 벽 두께, 공차 및 가공 여유는 최종적으로 도면 검토, 시금형 데이터, 치수 검사 및 내부 품질 검사 결과를 기준으로 확인해야 합니다.

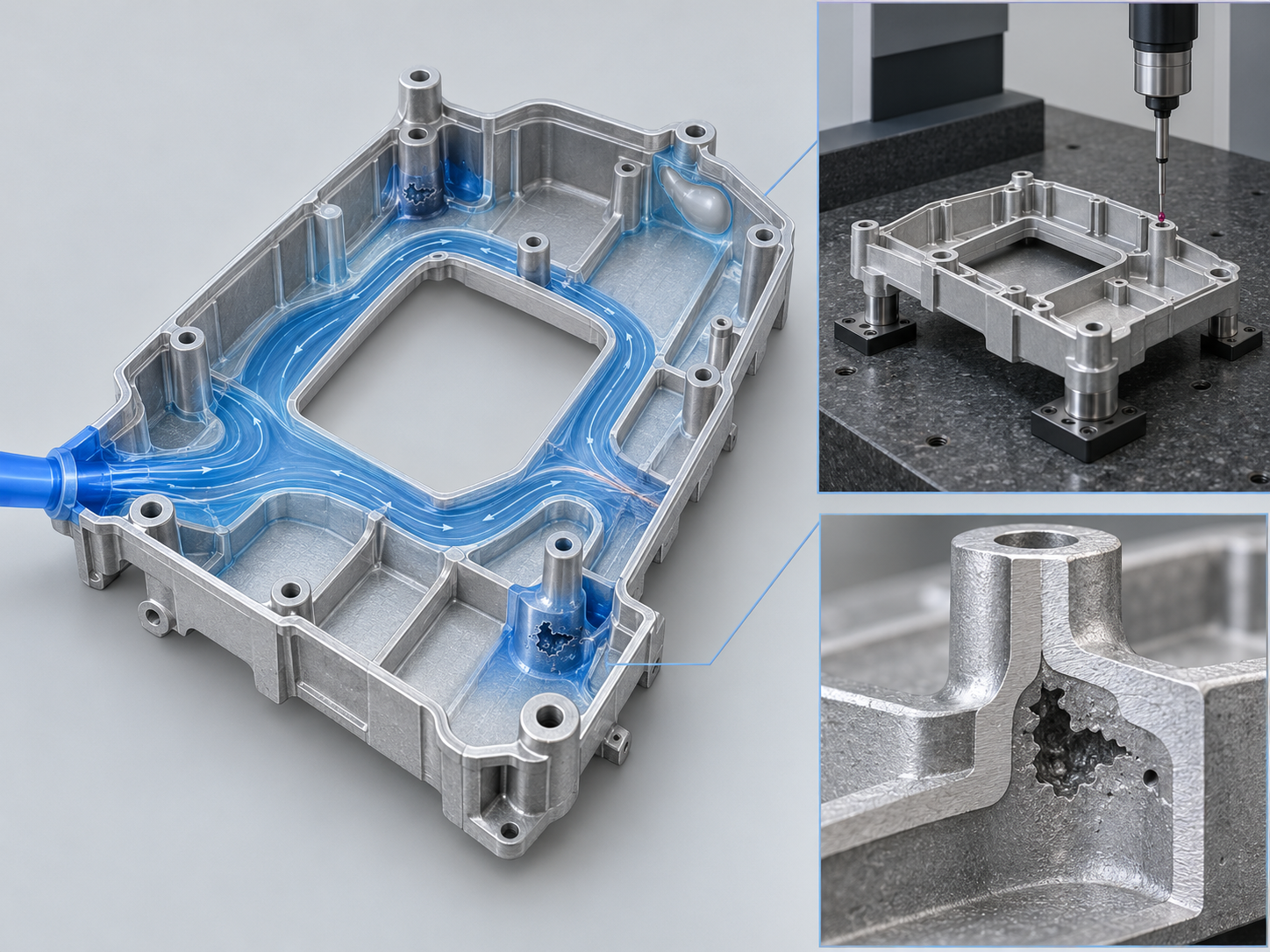

충전·응고 해석과 시금형 검증: 반고체 성형의 적용 가능성 확인 방법

반고체 성형이 특정 박육 알루미늄 합금 부품에 적합한지는 슬러리 명칭이나 부품 외관만으로 판단할 수 없습니다. 먼저 3D 모델, 주입 시스템 및 금형 배기 방안을 충전·응고 해석에 반영하고, 박육 끝단에서 충전 부족이 발생하는지, 여러 유동이 합류하는 곳에서 불리한 접합이 형성되는지, 국부적인 두꺼운 부위가 늦게 응고하면서 효과적인 보급이 부족한지를 중점적으로 관찰해야 합니다. 폐쇄 캐비티, 깊은 리브 루트 및 고립된 보스도 일반적으로 고위험 영역에 포함해야 합니다.

반고체 성형 시뮬레이션에서 검증해야 할 공정 변수

시뮬레이션은 최종적으로 충전이 완료되는지만 비교해서는 안 되며, 슬러리 제조, 유지 및 이송 조건의 변화가 연속성에 미치는 영향도 비교해야 합니다. 슬러리 온도, 고상 분포, 주입 위치, 유로 단면, 오버플로 및 배기 위치는 모두 충전 순서와 가스 집적 위치를 변화시킵니다. 시뮬레이션 결과는 실제 금형 구조와 결합하여 판단해야 하며, 소프트웨어 예측을 치수, 공차 또는 기공 등급에 대한 보증으로 직접 간주해서는 안 됩니다.

반고체 성형 시제품 금형 시험에서는 외관만 확인해서는 안 됩니다

시제품 금형 시험 단계에서는 도면에 따라 검사 순서를 수립해야 합니다. 먼저 기준 관계, 주요 홀 위치, 평탄도, 실링면 및 가공 여유를 확인한 후, 박육 영역과 합류 위치의 내부 품질을 검사해야 합니다. 기공, 수축공 등의 결함은 적용 가능한 절단면 검사, CT 또는 기타 내부 검사 방법을 종합하여 판단해야 하며, 합격 등급은 부품 기능과 프로젝트 요구사항에 따라 결정해야 합니다. 부품에 열처리, 용접 또는 CNC 정밀 가공이 추가로 적용되는 경우, 검증 시편도 최종 상태를 기준으로 평가해야 합니다.

A356 연구 사례에서는 약 285g, 325g의 부품과 약 2kg의 슬러리 공급량, 1분 이내의 성형 사이클이 나타난 바 있습니다. 그러나 이러한 데이터는 특정 실험 조건에 해당하므로 일반적인 생산능력이나 프로젝트 택트 타임으로 사용할 수 없습니다. 최종적으로는 시뮬레이션, 시제품 금형 시험 치수, 내부 결함 및 기능 결과를 바탕으로 프로젝트를 도입 가능, 최적화 필요 또는 다른 성형 공정으로 변경해야 하는 경우로 판단해야 합니다.

금속 반고체 성형 프로젝트 도입 전 엔지니어링 평가 체크리스트

금속 반고체 성형은 부품이 “얇다”는 이유만으로 바로 적용을 결정해서는 안 됩니다. 프로젝트 착수 시 먼저 부품에 실제로 니어넷 셰이프 성형이 필요한지, 그리고 액상 다이캐스팅, CNC 가공 또는 기타 알루미늄 합금 성형 공정으로 더 단순한 공정을 통해 요구사항을 충족할 수 있는지 판단해야 합니다. 반고체 공정의 가치는 일반적으로 내부 기공, 치수 안정성, 후속 가공량 및 구조 복잡도와 함께 검토해야 합니다.

• [object Object]
• [object Object]
• [object Object]
• [object Object]

최종 결정은 시뮬레이션, 시제품 금형 시험 및 검사 데이터에 근거해야 합니다. 특히 박육 끝단의 충전 부족 여부, 합류부에서 불리한 용합이 형성되는지 여부, 두꺼운 노드에 수축 및 수축공 위험이 있는지를 관찰하고, 치수 검사와 적합한 내부 품질 검사를 통해 결과를 확인해야 합니다. 슬러리 제조, 이송 또는 배기 조건을 안정적으로 충족할 수 없다면 액상 다이캐스팅, CNC 가공 또는 다른 공정으로 변경하는 편이 더 안전할 수 있습니다. 구체적인 벽 두께, 공차, 기공 등급 및 생산량 범위는 부품과 장비 조건을 종합하여 확인해야 하며, 일반적인 기준을 그대로 적용해서는 안 됩니다.

금속 반고체 성형 및 알루미늄 합금 박육 부품에 관한 자주 묻는 질문

금속 반고체 성형이 특정 박육 알루미늄 합금 부품에 적합한지는 벽 두께만으로 판단할 수 없습니다. 슬러리 제조 및 이송 조건, 금형 배기, 내부 품질 요구사항, 후속 기계 가공 또는 열처리, 생산량 및 검사 방안을 함께 고려하여 판단해야 합니다. 다음 질문은 프로젝트 검토 시 신속한 점검 항목으로 활용할 수 있습니다.
