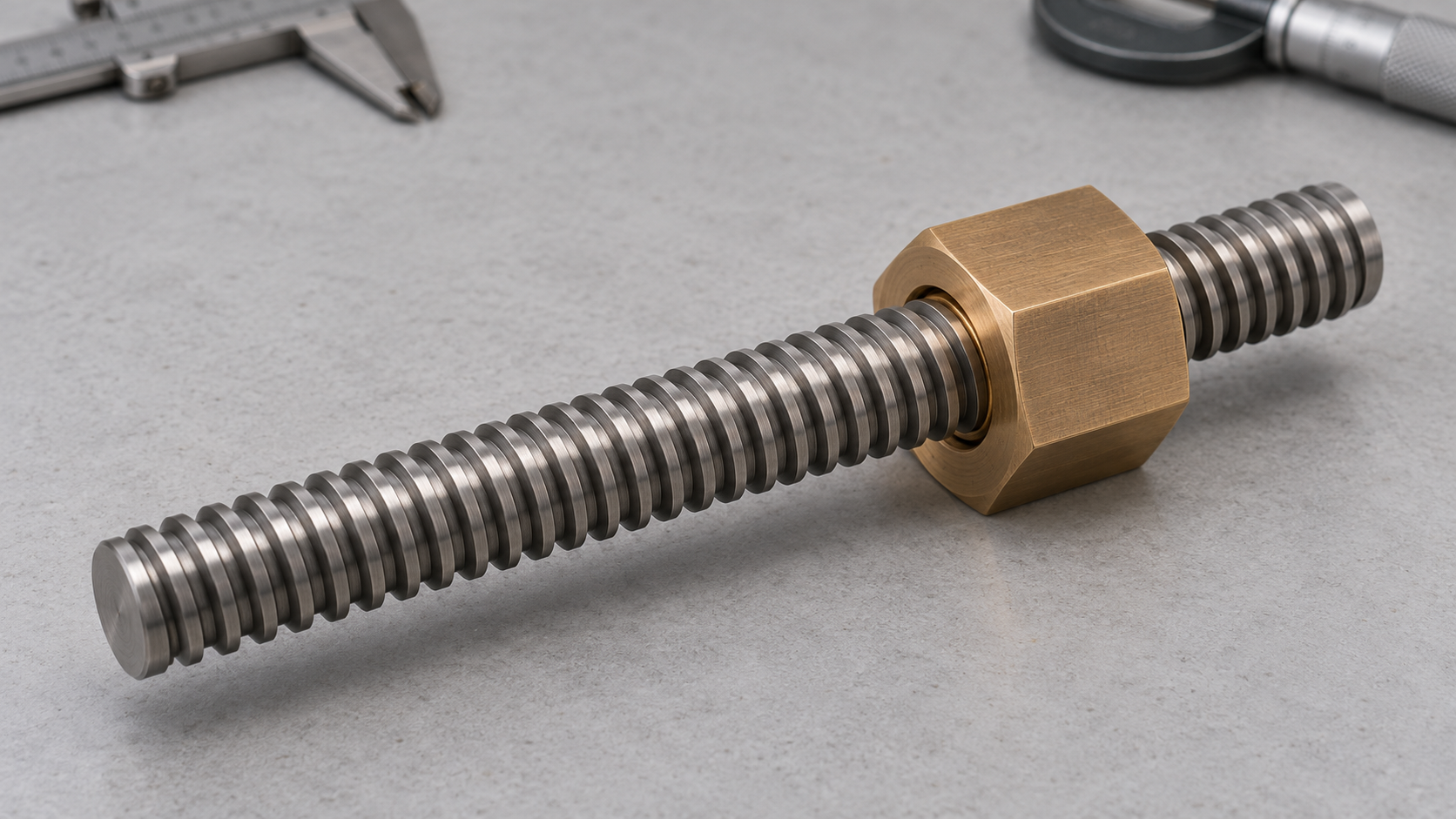

수치제어 액추에이터용 사다리꼴 나사 리드스크루: 하중, 리드부터 가공 검사까지의 선정 요점

수치제어 액추에이터가 사다리꼴 나사 리드스크루를 선택하는 이유: 자체 잠김, 효율 및 위치 결정 백래시의 절충

하나의 리드스크루가 하중을 구동하고 위치를 유지하는 동시에 수치제어 액추에이터의 위치 결정 및 수명 요구사항도 충족해야 하므로, 설계상 자체 잠김, 효율, 속도 및 정밀도를 모두 최대로 구현하기는 어렵습니다. 사다리꼴 나사 리드스크루의 선택은 본질적으로 작동 조건과 비용 제약하에서 이루어지는 엔지니어링 절충입니다. 일반적으로 저속, 간헐 운전 및 정전 시 위치 유지가 필요한 구동에 더 적합하지만, “사다리꼴 나사” 자체가 반드시 안전한 자체 잠김을 의미하는 것은 아니며 제동 또는 유지 기구를 대체할 수도 없습니다.

저속 승강 및 클램핑 액추에이터: 먼저 하중 방향과 정전 상태를 확인

저속 승강, 클램핑 또는 푸시 기구에서는 일반적으로 축방향 하중, 하중 방향, 작동 사이클 및 정전 후 유지 상태가 핵심 설계 요소입니다. 작은 리드는 역구동 경향을 줄이는 데 유리할 수 있지만, 실제 결과는 리드각, 윤활, 재료 조합, 마모, 진동 및 충격의 영향도 받습니다. 수직 하중이 작용하거나 인명 안전과 관련된 기구는 기계식 제동, 잠금 핀 또는 기타 이중화 유지 조치를 추가로 평가해야 합니다. 구매 또는 도면 작성 시 “자체 잠김 요구”라고만 기재하지 말고, 하중 방향, 정적 유지 조건 및 검증 방법을 명시해야 합니다.

고속 반복 위치 결정 슬라이드: 효율, 발열 및 축방향 백래시를 우선

고속 반복 위치 결정 슬라이드는 선속도, 회전 속도, 구동 토크, 발열, 역방향 백래시 및 반복 위치 결정 성능을 더욱 중요하게 고려합니다. 사다리꼴 나사 리드스크루의 미끄럼 마찰은 효율과 수명에 영향을 미치며, 예압 너트는 축방향 백래시를 줄일 수 있지만 마찰과 모터 부하를 증가시킬 수 있습니다. 기구에 높은 동특성, 작은 백래시 및 높은 운전 효율이 필요한 경우에는 볼스크루를 비교안으로 검토하고, 리드스크루를 모터, 가이드 부품, 커플링 및 피드백 시스템과 함께 평가해야 합니다. 게이지 또는 부품 치수가 합격하더라도 조립 후 액추에이터가 목표 위치 결정 성능을 달성한다는 의미는 아닙니다.

사다리꼴 나사 리드스크루 선정 시 확인해야 할 매개변수: 하중, 속도, 수명 및 너트 조합

사다리꼴 나사 리드스크루의 선정은 먼저 작동 조건을 기준으로 해야 하며, 공칭 직경에 따라 카탈로그 모델을 바로 적용해서는 안 됩니다. 최소한 축방향 하중과 그 방향, 유효 스트로크, 목표 선속도, 작동 사이클, 주변 온도 및 오염물, 허용 축방향 백래시, 위치 결정 또는 반복 위치 결정 요구사항, 그리고 정전 후 위치 유지 필요 여부를 명확히 해야 합니다. 하중 용량은 리드, 회전 속도 및 수명 조건과 분리하여 인용할 수 없습니다. 동일한 리드스크루라도 저속 간헐 운전과 연속 고속 운전에서는 발열, 마모 및 구동 토크가 완전히 달라질 수 있습니다.

사다리꼴 나사 리드스크루 선정 시 먼저 작동 조건을 사양으로 정의

너트 재료와 윤활 방식은 나사봉 재료, 하중 및 환경과 함께 평가해야 합니다. 엔지니어링 플라스틱 너트는 일부 저속·저소음 환경에 적합할 수 있지만, 금속 너트는 마모, 윤활 및 맞춤 간극을 중점적으로 확인해야 합니다. 예압 너트는 축방향 간극을 줄이는 데 도움이 되지만 마찰, 구동 부담 및 발열을 증가시키므로, 단순히 “예압”을 정밀도 보증으로 기재해서는 안 됩니다. 구매 사양서나 도면에는 하중, 속도, 수명 가정, 너트 재료, 윤활 조건 및 검사 간극을 각각 기재하여 “고정밀 사다리꼴 나사”라고만 표기하는 일을 피해야 합니다.

리드, 피치 및 나사 방향이 사다리꼴 나사의 속도와 역구동 위험에 미치는 영향

먼저 피치와 리드를 구분한 다음 속도와 역구동 위험을 판단해야 합니다. 피치는 인접한 나사산 형상의 대응점 사이의 축방향 거리이고, 리드는 나사가 한 바퀴 회전한 후 너트가 이론적으로 이동하는 축방향 거리입니다. 단일 나사산 사다리꼴 나사에서는 리드가 피치와 같고, 다중 나사산에서는 리드가 피치에 나사산 줄 수를 곱한 값과 같습니다. 도면이나 견적 요청서에 리드를 기재하지 않고 “피치”만 기재하면 선속도, 분해능 및 모터 선정에 대한 판단이 잘못될 수 있습니다.

리드가 선속도, 분해능 및 구동 요구 사항을 어떻게 변화시키는가

미끄럼과 탄성 변형을 무시한 이상적인 조건에서는 선속도를 선속도＝회전 속도×리드로 추정할 수 있습니다. 리드가 커지면 동일한 회전 속도에서 이동 속도가 높아지지만, 1회전당 이동 거리도 커지므로 제어 분해능은 일반적으로 낮아지고 부하 변화가 위치 결정 오차에 미치는 영향이 더 뚜렷해질 수 있습니다. 리드가 작을 때는 동일한 속도에 도달하기 위해 나사축의 회전 속도를 더 높여야 하며, 동시에 마찰, 발열 및 효율도 너트 재료, 윤활 및 작동 사이클을 함께 평가해야 합니다. 따라서 저속 승강 또는 클램핑 기구에서는 유지 능력과 구동 토크를 우선 확인하는 경우가 많고, 고속 반복 위치 결정 슬라이드에서는 회전 속도, 효율, 온도 상승 및 축방향 유격을 중점적으로 점검하며 볼스크루 방안과 비교해야 합니다.

나사산 방향과 리드각은 역구동 위험에 어떤 영향을 미치는가

오른나사 또는 왼나사는 주로 운동 방향과 조립 적합성을 결정하며, 이것만으로 자체 잠금 능력을 나타낼 수는 없습니다. 리드각은 리드가 커짐에 따라 변하며, 리드각과 마찰 조건이 함께 부하가 나사축을 역방향으로 구동할 가능성에 영향을 미칩니다. 엔지니어링에서는 일반적으로 “리드각과 마찰 조건의 비교”를 초기 판단 기준으로 사용하지만, 윤활 상태, 재료 조합, 마모, 진동, 충격 및 부하 방향에 따라 실제 결과는 달라집니다. 사다리꼴 나사산이라고 해서 자동으로 안전한 자체 잠금이 되는 것은 아닙니다; 수직 부하, 정전 시 유지 또는 인원 안전과 관련된 기구는 기계식 브레이크, 유지 기구 또는 기타 이중화 조치를 별도로 평가해야 합니다. 사양에는 피치, 리드, 줄 수, 나사산 방향, 회전 속도 및 부하 방향을 함께 명시하고, 공급업체에 역구동 검증 조건을 확인하도록 요구해야 합니다.

사다리꼴 나사산 나사축의 가공 방법: 선삭, 밀링, 연삭과 래핑 중 무엇을 선택할 것인가

공정 선택은 생산 수량, 재료 상태 및 도면 공차에 따라 종합적으로 결정해야 합니다. “사다리꼴 나사산 나사축”이라고 해서 하나의 고정된 가공 경로가 정해지는 것은 아닙니다. 단품 또는 소량 생산에서는 일반적으로 CNC 선삭을 먼저 평가하고, 치수, 재료 또는 클램핑 조건에 제약이 있을 때는 나사산 밀링을 고려할 수 있습니다. 더 높은 정밀도가 요구되거나 담금질된 나사축은 나사산 연삭을 평가해야 합니다. 래핑은 주로 맞춤 상태를 조정하고 접촉 상태를 개선하는 데 사용되며, 공정 명칭으로 리드, 치형 또는 유효경 공차를 대신할 수는 없습니다.

사다리꼴 나사산 나사축 선삭: 소량 생산에서는 공구와 이송 일관성을 우선 점검

CNC 선삭은 단품 및 소량 시제품 제작에 적합합니다. 성형 공구는 치형을 직접 형성할 수 있지만, 공구 강성, 절삭날 강도 및 칩 배출 조건이 나사산 골 품질에 영향을 미칩니다. 사다리꼴 나사산의 절삭량이 큰 경우에는 한 번에 절입하여 진동, 과열 또는 공구 치핑이 발생하는 것을 방지하기 위해 다층 절삭을 적용하는 것이 좋습니다. 정삭 전에 외경, 릴리프 홈 및 나사산 유효 길이를 확인하여 나사산 골의 과절삭을 방지해야 합니다. 여러 차례 이송할 때도 동일한 이송 기준과 공구 보정을 유지해야 하며, 그렇지 않으면 치형 비대칭 또는 맞춤 조임 정도의 불일치가 발생합니다. 구매 시에는 공급업체에 공구 형식, 가공 기준 및 주요 치수의 검사 방법을 명시하도록 요구해야 합니다.

사다리꼴 나사산 나사축의 밀링, 연삭 및 래핑: 정밀도와 재료 상태에 따라 평가

나사산 밀링은 특정 직경, 재료 또는 장비 조건에 적합하고 공구 경로가 유연하지만, 클램핑 강성과 나사축의 런아웃 제어가 리드 및 치형의 일관성에 직접적인 영향을 미칩니다. 양산에서는 전용 나사산 가공 방안을 추가로 평가하여 생산 택트와 반복성을 개선할 수 있습니다. 나사산 연삭은 일반적으로 더 높은 정밀도가 요구되거나 담금질된 공작물에 사용하며, 연삭숫돌 드레싱, 연삭 번, 열변형 및 가공 비용에 주의해야 합니다. 래핑은 국부적인 접촉 상태를 조정할 수 있지만 맞춤 간극을 변화시킬 수 있습니다. 제거량과 최종 검사 방법이 명확하지 않다면 래핑을 “정밀도 향상”을 위한 포괄적인 보정 수단으로 사용해서는 안 됩니다. 소량 생산에서는 선삭 안정성을 중점적으로 평가하고, 양산품에서는 전용 가공의 일관성을 평가하며, 정밀 부품은 견적 요청 전에 연삭 능력, 열처리 상태 및 리드 검사 방안을 확인해야 합니다.

나사축과 너트의 재료, 윤활 및 예압은 축방향 유격에 어떤 영향을 미치는가

사다리꼴 나사산 나사축은 나사축 자체만 확인해서는 안 되며, 너트 재료, 윤활 방식 및 예압 상태를 하나의 조합 조건으로 확인해야 합니다. 금속 나사축과 엔지니어링 플라스틱 너트를 조합할 경우 일반적으로 마찰, 마모, 온도 및 오염 물질에 더 주의를 기울여야 합니다. 금속 너트의 경우에는 재료 경도, 표면 상태, 윤활 유지 능력 및 소착 위험을 추가로 확인해야 합니다. 서로 다른 재료 조합은 구동 토크, 효율, 무부하 발열 및 축방향 유격의 변화 속도를 바꿀 수 있습니다.

예압 너트는 나사산 맞물림 간극을 줄여 방향 전환 시 공행정을 작게 만들 수 있으므로, 위치 반복성이 요구되는 액추에이터에 적합합니다. 그러나 예압력은 클수록 좋은 것이 아닙니다. 예압이 과도하면 기동 토크와 작동 토크가 증가하고 발열이 커지며, 나사산 작동면의 마모가 빨라질 수 있습니다. 또한 엔지니어링 플라스틱 너트는 온도 변화, 재료 크리프 및 장기 하중 후 간극 변화를 고려해야 합니다. 설계 시 허용 축방향 간극, 구동 토크 및 작동 사이클을 사양에 함께 명시해야 합니다.

공급업체 자료의 매개변수는 특정 제품의 예시로만 사용해야 합니다. 예를 들어 일부 카탈로그에서는 303 스테인리스강 나사축, 내부 윤활 아세탈 또는 기타 엔지니어링 열가소성 너트를 사용하고 약 35%–85%의 효율 범위를 제시하기도 합니다. 이러한 수치는 리드, 하중, 회전 속도, 윤활 및 수명 조건에 따라 달라지므로 모든 사다리꼴 나사 리드스크루에 적용되는 일반 지표로 확대 해석할 수 없습니다. 구매 시에는 공급업체에 재료 조합, 윤활 상태, 예압의 정의 및 시험 조건을 명시하도록 요구해야 하며, 단순히 “낮은 간극” 또는 “높은 효율”이라고만 기재해서는 안 됩니다.

사다리꼴 나사 리드스크루 검사 방법: 리드 정밀도, 유효 지름, 3침 측정 및 게이지

사다리꼴 나사 리드스크루 검사는 외경이나 통과·정지 게이지만 확인해서는 안 됩니다. “치수—나사산 기능—조립 작동”의 단계로 나누어 실시하는 것이 좋습니다. 이 절에서는 앞의 두 단계를 중점적으로 다룹니다. 먼저 부품의 치수와 형상 정밀도를 확인한 다음, 나사산 형상 및 리드스크루와 너트의 실제 맞물림을 확인합니다.

사다리꼴 나사 리드스크루의 치수 및 리드 정밀도

일반적인 치수로는 외경, 나사산 유효 길이, 축단 치수, 단차, 키홈 및 지지부를 검사해야 합니다. 형상 항목에는 리드스크루의 직진도, 축단과 기준 축선의 동축도 및 나사산 시작·끝 위치도 포함해야 합니다. 피치는 인접한 나사산 형상의 대응점 사이의 축방향 거리이며, 리드는 나사가 한 바퀴 회전할 때의 축방향 이동량입니다. 다줄 나사에서는 이 둘을 혼동해서는 안 됩니다. 리드 정밀도에는 측정 길이, 측정 방향, 기준 위치 및 허용 오차를 명확히 규정해야 하며, 단순히 “고정밀”이라고만 기재해서는 안 됩니다.

사다리꼴 나사 리드스크루의 유효 지름: 3침 측정 및 맞물림 검사

수나사의 유효 지름은 3침법으로 간접 측정할 수 있습니다. 동일한 지름의 측정침 3개를 서로 마주 보는 양쪽 나사산 골에 각각 삽입하고, 외경 마이크로미터로 측정침을 가로지르는 치수 M을 측정한 뒤, 적용 가능한 나사산 각도, 피치, 측정침 지름 및 보정 관계에 따라 유효 지름을 계산합니다. 일부 자료에서는 나사산 각도 30°일 때 약 0.518p의 관계로 측정침 선택 원리를 설명하지만, 이 단순화된 값은 모든 사다리꼴 나사에 직접 적용할 수 있는 합격 판정 공식이 아닙니다. 측정침 지름, 측정력, 마이크로미터의 교정 상태, 측정 위치 및 계산식은 적용 표준 또는 계량 절차에 따라 재확인해야 합니다.

나사산 통과·정지 게이지 또는 적합한 너트로 나사산 형상과 기능적 맞물림을 검사할 수 있지만, 맞물림에 통과했다고 해서 리드 정밀도, 직진도 및 축단 동축도가 모두 합격이라는 의미는 아닙니다. GB/T 8124-2004는 주로 사다리꼴 나사 게이지의 기술 조건을 대상으로 하므로, 리드스크루 본체의 모든 치수와 작동 성능을 자동으로 포함하지는 않습니다. 검사 보고서에는 측정 방법, 측정기 번호, 측정 위치 및 판정 근거를 각각 기록해야 합니다.

부품 검사부터 액추에이터 검수까지: 동축도, 무부하 토크 및 역방향 간극

사다리꼴 나사 리드스크루의 부품이 합격했다고 해서 전체 액추에이터가 합격하는 것은 아니다. 조립 검수에서는 리드스크루, 지지 베어링, 커플링, 너트 시트 및 가이드 부품을 하나의 운동 체인으로 검사해야 한다. 축단 동심도가 부족하거나, 베어링 하우징이 기울어져 있거나, 커플링이 올바르게 설치되지 않으면 리드스크루의 편심 흔들림이 주기적인 마찰, 무부하 토크 상승 및 전 행정 구간의 걸림으로 전환된다. 설치 전에 축단 치수, 기준면, 런아웃 또는 동심도 요구사항을 먼저 확인하고, 조립 후에는 저속 수동 또는 점동 검사를 실시해야 한다.

사다리꼴 나사 리드스크루 조립 후 운동 성능 검사

나사 게이지로만 판정하지 말고, 무부하, 저속 및 규정 부하 순으로 단계적으로 시험하는 것이 좋다. 전 행정 운전 중 걸림 지점, 이상음 또는 국부적인 토크 급변이 있는지 기록하고, 무부하 토크, 축방향 간극, 역방향 간극 및 반복 위치 결정 성능을 측정한다. 시험 기록에는 측정 기준면, 행정 위치, 속도, 부하 방향, 주변 온도 및 온도 상승 조건을 명시해야 하며, 판정값은 도면, 프로젝트 검수 문서 또는 확인된 공급업체 사양에서 가져와야 한다. 너트의 결합이 원활하다는 것은 국부적인 나사 기능이 기본적으로 정상임을 의미할 뿐이며, 조립 후 위치 결정 성능 검증을 대신할 수 없다.

• 축단과 베어링 및 커플링의 동심도와 설치 런아웃;
• 수동 또는 저속 운전 시의 걸림, 편심 흔들림 및 이상 소음;
• 무부하 토크, 전 행정 운전 상태 및 역방향 간극;
• 규정 부하에서의 위치 결정 또는 반복 위치 결정 시험, 필요 시 온도 상승 재측정.

사다리꼴 나사 리드스크루 구매 및 도면 협의 체크리스트: 요구사항을 검수 가능한 사양으로 작성하기

구매 또는 견적 문의 시 “사다리꼴 나사 리드스크루”, “고정밀” 또는 “자체 잠김”이라고만 기재해서는 안 된다. 사다리꼴 나사 리드스크루는 제조 가능하고 측정 가능하며 검수 가능한 항목으로 세분화해야 한다. 그렇지 않으면 공급업체가 치수가 동일한 부품을 납품하더라도 리드, 간극, 너트 매칭 및 조립 성능에서 차이가 발생할 수 있다.

도면과 견적 문의서에 어떤 사다리꼴 나사 리드스크루 파라미터를 명시해야 하는가

• 나사 정의: 적용 표준 또는 기호, 공칭 직경, 피치, 리드, 줄 수 및 나사 방향을 표시한다. 다줄 나사는 특히 피치와 리드를 구분하여 명확히 기재해야 한다.
• 운동 범위: 유효 행정, 나사 작업 길이, 단부 구조, 축 어깨, 키 홈, 설치 기준면 및 축단 동심도 요구사항을 명시한다.
• 재료 및 매칭: 리드스크루 재료, 열처리 또는 표면 처리, 너트 재료, 윤활 방식, 매칭 너트 번호 및 예압 구조의 적용 여부를 명시한다.
• 정밀도 및 간극: 리드 정밀도 또는 전장 리드 오차, 측정 길이, 직진도, 나사 유효경 요구사항 및 허용 축방향 간극을 제시한다. 수치 또는 검사 방법 대신 “저간극”이라는 표현을 사용해서는 안 된다.
• 검수 방법: 외경 및 축단 치수 검사, 나사 통과·정지 게이지 또는 매칭 검사, 리드 측정, 3침 측정의 적용 가능성, 그리고 조립 후 무부하 토크, 역방향 간극 및 전 행정 운전 기록을 지정한다.

공급업체 카탈로그의 리드 정밀도, 직진도, 효율 및 부하 데이터는 단위, 측정 길이, 리드 사양, 회전 속도, 부하 및 수명 가정을 항목별로 반드시 대조해야 한다. 서로 다른 제품 자료의 조건을 직접 혼용해서는 안 된다. 사다리꼴 나사 리드스크루의 견적 문의서 또는 도면을 제출할 때에는 축방향 부하, 부하 방향, 속도, 작업 사이클, 환경, 정전 시 유지 요구사항 및 대응 모터, 가이드와 피드백 방안도 첨부해야 한다. 그래야 부품 치수 검수와 액추에이터 성능 검수를 구분하고 후속 재작업을 줄일 수 있다.

자주 묻는 질문

사다리꼴 나사 리드스크루의 최종 판단은 나사 기호만 보고 내려서는 안 된다. 부하, 리드, 간극, 재료, 윤활, 가공 방법 및 조립 검수 조건을 도면 또는 견적 문의 문서에 함께 기재해야 한다.
