Procédés et DFM du tournage CNC : comment définir serrage, gorges de dégagement et tolérances

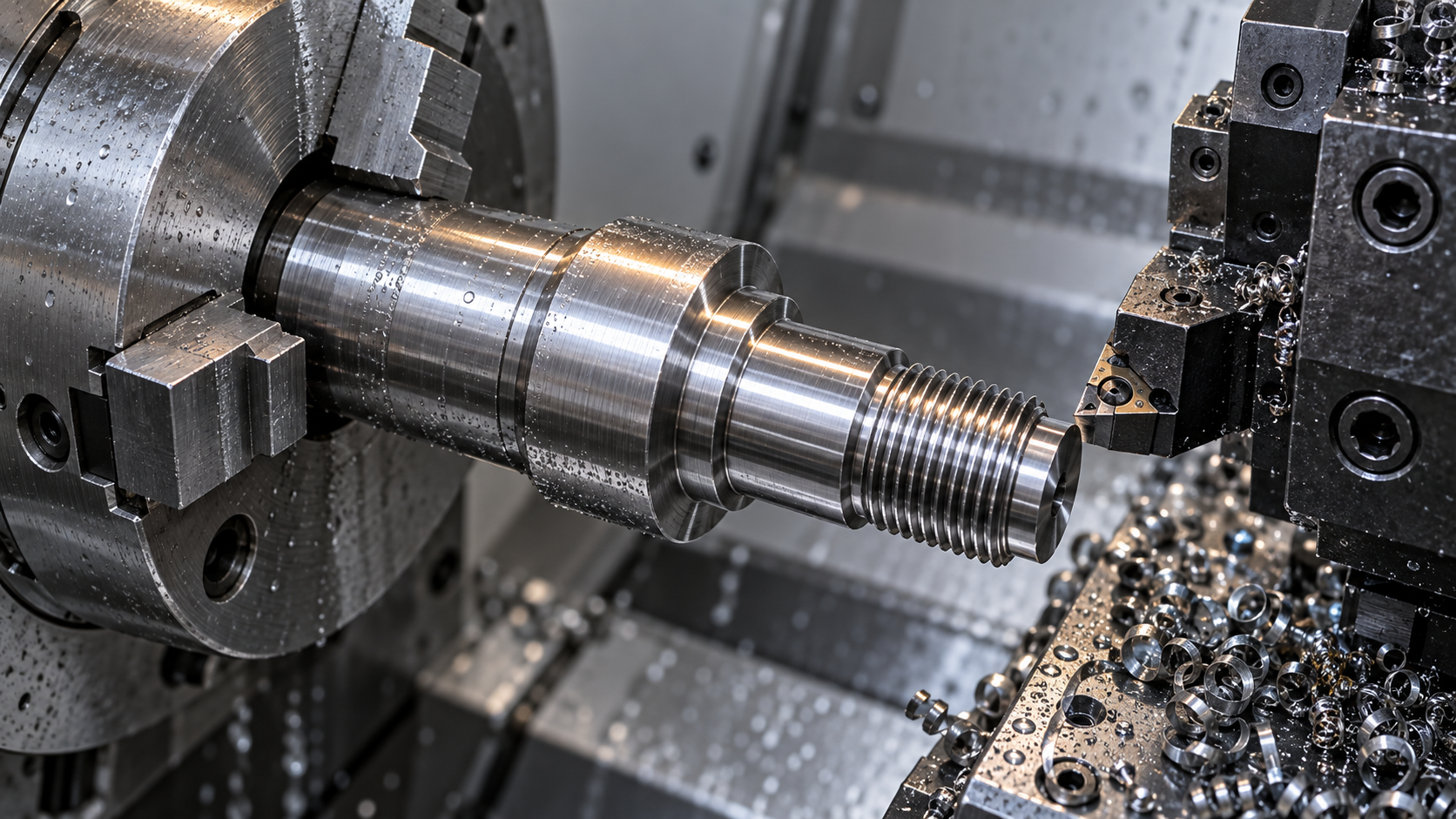

Ce que le tournage CNC résout réellement : la mise en forme en une passe d'une pièce de révolution

Prenons un plan de pièce de révolution parmi les plus courants : à une extrémité un tourillon φ20h7, au milieu un filetage extérieur M16×1,5, à l'extrémité un alésage φ8 avec un congé de fond R1, longueur totale 120 mm. Sur ce plan, presque chaque ligne de contour est répartie autour du même axe. Le tournage CNC traite ce type de pièce : la pièce est serrée dans le mandrin de broche et tourne à grande vitesse, l'outil n'effectue qu'une avance à un seul point, et le diamètre extérieur, la face, la gorge, le filetage et l'alésage se forment un à un en quelques passes.

Sa valeur ne réside pas dans le mot « précision », mais dans le fait que les surfaces de révolution peuvent être formées en une seule passe. Pour usiner le même tronçon de diamètre extérieur par fraisage, l'outil doit parcourir une trajectoire interpolée autour de la pièce, et la surface résulte de la superposition des traces d'outil ; en tournage, c'est la pièce elle-même qui tourne, et la cylindricité comme la coaxialité sont naturellement déterminées par la précision de la broche. Une idée qui revient souvent dans les sources est la suivante : si la caractéristique se situe sur une surface de révolution, on opte pour le tournage ; si elle se situe sur un plan, un trou latéral ou une cavité asymétrique, c'est alors le fraisage ou le tournage-fraisage combiné qui entre en jeu.

Dans le choix concret, on peut d'abord faire trois auto-vérifications :

Observer la face de la caractéristique : diamètre extérieur, face, alésage, cône, filetage, gorge annulaire — c'est le domaine de prédilection du tournage. Les plans, rainures de clavette, fraisures latérales et cavités de forme spéciale relèvent du fraisage.
Vérifier si une seconde prise de pièce est nécessaire : si la pièce est « un arbre avec un plan + un trou excentré en bout d'arbre », après le tournage il faut passer sur la fraiseuse pour un nouveau serrage, et la coaxialité peut alors chuter de 0,02 à plus de 0,05. C'est là que la valeur du tournage-fraisage combiné, qui réduit le nombre de serrages, apparaît.
Examiner la quantité et la forme : pièce unique, forme étrange, canaux internes — l'impression 3D ou le moulage de prototype peut être plus rapide ; ce n'est que lorsqu'on a réellement besoin de la précision des surfaces de révolution et de quelques pièces à quelques dizaines de pièces que le tournage CNC se justifie.

Une erreur d'appréciation courante dans le secteur consiste à assimiler « présence d'un arbre » à « tournage obligatoire ». Pour un arbre court avec bride, les trous de boulon, les portées de centrage et les plans latéraux de la bride demandent souvent plus de temps d'usinage que le tourillon lui-même. Si ces caractéristiques représentent plus de la moitié sur le plan, ne vous empressez pas d'estimer selon le tournage ; laissez l'ingénieur de procédé classer les caractéristiques avant de décider de la combinaison d'opérations, ce qui évitera des reprises et des contestations par la suite.

Comment choisir entre tournage et tournage-fraisage : voir d'abord sur quelle face se situe la caractéristique

Pour un même plan de pièce de révolution, il n'est pas rare que le devis varie du simple au double. La raison ne tient souvent ni au matériau ni aux tolérances, mais à « sur quelle face se situent ces caractéristiques ». Pour décider entre tournage, fraisage ou tournage-fraisage combiné, inutile de mémoriser d'abord les modèles de machines : commencez par classer les caractéristiques du plan selon leur position.

Surfaces de révolution, faces, filetages extérieurs, alésages — ces caractéristiques autour de l'axe de broche relèvent naturellement du tournage CNC. La pièce tourne, l'outil avance en ligne droite, et une passe forme un tronçon de surface de révolution, sans trace de reprise, avec une circularité facile à stabiliser. Tant que le corps de la pièce est une pièce de révolution, le tournage est généralement la première opération, et la moins coûteuse.

La difficulté vient d'une autre catégorie de caractéristiques : plans latéraux, trous excentrés sur bride, trous croisés perpendiculaires à l'axe, rainures de clavette extérieures. Elles ne sont pas sur des surfaces de révolution et ne peuvent pas être réalisées au tour avec un outil à un seul point. La méthode traditionnelle consiste à retourner la pièce pour un second serrage sur fraiseuse, ou à fabriquer un montage excentrique pour que le tour « s'en sorte tant bien que mal ». Une seconde prise de pièce signifie un nouveau réglage, et la coaxialité comme la position ajoutent une couche de transmission d'erreurs. La pratique courante du secteur est la suivante : dès que les caractéristiques latérales dépassent deux ou trois, ou qu'une exigence de position par rapport à la broche existe, on prévoit directement le fraisage ou le tournage-fraisage combiné, plutôt que de forcer sur le tour.

Un tableau de critères : la position de la caractéristique détermine l'opération

En faisant correspondre caractéristiques et opérations, le choix devient clair :

Diamètre extérieur, face, cône, alésage, filetage extérieur/intérieur — réalisables en une seule prise de pièce en tournage CNC, sans opération supplémentaire.
Plans latéraux, rainures de clavette, trous excentrés sur bride — à placer en fraisage, ou à réaliser en une seule prise de pièce avec l'axe C / la tourelle à outils motorisés d'un tour-fraiseuse.
Trous croisés perpendiculaires à l'axe, petits trous radiaux — le tournage-fraisage combiné permet d'éviter la seconde prise de pièce ; si le nombre est faible et la position peu serrée, on peut aussi tourner puis percer.
Contours non révolutionnaires (profil extérieur spécial, pièce mince) — passer directement au fraisage, à l'impression 3D ou à la tôlerie, ne pas appliquer le tournage.

La valeur du tournage-fraisage combiné, en une phrase : comprimer en une seule prise de pièce des caractéristiques qui auraient nécessité deux ou trois serrages. Moins de serrages, moins d'erreurs cumulées, et une coaxialité et une position plus faciles à atteindre. Il ne s'agit pas de faire étalage du nombre d'axes ou de tables rotatives. Si toutes les caractéristiques clés du plan sont sur des surfaces de révolution, utiliser un tour-fraiseuse 5 axes rend au contraire une pièce simple plus chère. À l'inverse, si les caractéristiques latérales sont nombreuses et la position serrée, le temps de réglage et le taux de rebut économisés par la réduction des serrages valent souvent plus que le coût horaire de la machine.

Opérations de tournage CNC courantes : à quelles caractéristiques du plan correspondent les 10 types d'actions

Lors de la lecture d'un plan, si l'on peut faire correspondre directement les types de lignes aux mouvements de l'outil, la vitesse de revue augmente nettement. Le tournage CNC ne compte pas plus de dix actions de base, chacune correspondant à une caractéristique précise du plan.

Tournage extérieur : suivre la plus longue ligne de contour extérieur, de la face à l'épaulement. On utilise un outil de tournage extérieur ; la profondeur de passe radiale et l'avance déterminent la rugosité de surface, et l'effet de fléchissement de l'outil est le plus marqué lorsque le rapport longueur/diamètre est grand.
Dressage : suivre le plan perpendiculaire à l'axe. La face sert de référence à toutes les dimensions de longueur ultérieures ; si la face n'est pas plane, tout le reste est faussé.
Gorge : les segments de largeur qui se rétrécissent brusquement sur le plan, généralement des gorges de dégagement, des gorges de circlips, des gorges de joint torique. L'outil à gorge a une faible rigidité ; lorsque le rapport largeur/profondeur de gorge dépasse 3:1, le broutement est fréquent.
Tronçonnage : la ligne perpendiculaire à l'axe à l'extrémité de la barre, qui sépare la pièce de la matière. L'outil à tronçonner est le plus mince, l'avance doit être lente.
Filetage au tour : les lignes annotées M, Tr, G ou angle de filet. L'outil à fileter doit effectuer plusieurs passes ; le pas et la profondeur du filet déterminent le nombre de passes, et un filetage à pas fin est plus sujet au décalage de filet qu'un filetage à pas gros.
Alésage : les lignes de cote d'alésage. Plus la barre d'alésage est en porte-à-faux, plus sa rigidité est faible ; lorsque le rapport profondeur/diamètre dépasse 4:1, l'entrée de l'alésage a tendance à être trop grande et le fond trop petit.
Alésage de finition : lorsque l'alésage est annoté avec une précision H7, H8, un alésoir est souvent nécessaire après le tournage pour obtenir un bon état de surface ; il s'agit d'un moyen de semi-finition.
Moletage : le symbole de quadrillage ou de stries droites sur le plan sert à l'antidérapage des poignées ; après moletage, le diamètre extérieur augmente, il faut donc prévoir une surépaisseur.
Tournage de forme : profils en arc, cône ou sphère, réalisés en une passe avec un outil de forme ou par interpolation CNC ; le rayon de pointe de l'outil doit correspondre au profil.
Perçage : trous axiaux tels que trous de centre ou trous d'huile, réalisables sur tour avec la poupée mobile ou un foret en tourelle ; les trous excentrés nécessitent un montage dédié.

Parmi ces dix types d'opérations, les plus sensibles à la rigidité de l'outil sont le rainurage, le tronçonnage, l'alésage intérieur et le filetage. Leur point commun : un porte-outil élancé ou une pointe d'outil où les efforts se concentrent, ce qui impose de réduire simultanément la vitesse, l'avance et la profondeur de passe. Le tournage extérieur et le dressage sont relativement tolérants, mais dès que le rapport longueur/diamètre augmente, la déformation de l'outil réapparaît. À la lecture du plan, commencez par compter combien de types d'opérations y figurent, puis évaluez si le bridage et la trajectoire d'outil entrent en conflit.

Bridage et références : l'étape la plus sous-estimée du tournage CNC

La coaxialité et la perpendicularité du dressage indiquées sur le plan sont finalement obtenues par les mors et la surface de référence. Pour un même tournage CNC, une seule prise ou deux prises avec retournement peuvent donner une coaxialité différant d'un ordre de grandeur. Pour juger si un plan de pièce de révolution est facile à usiner, demandez d'abord : où est la référence, combien de prises faut-il.

Limites d'emploi des modes de bridage courants

Le mandrin à trois mors est polyvalent et offre un effort de serrage élevé, mais son repositionnement est médiocre, avec un faux rond souvent de l'ordre de 0,02 à 0,05 mm ; il convient à l'ébauche et aux diamètres extérieurs de précision courante. Les mors doux, usinés selon la forme de la pièce, améliorent la précision de positionnement d'un cran et servent souvent à la finition et à la cohérence lors d'une seconde prise. Les pinces élastiques (douilles) serrent uniformément avec un faible faux rond : c'est le choix efficace pour les arbres élancés et les petites pièces, mais leur plage de serrage est étroite, une pince correspondant à une plage de diamètre.

Le positionnement sur alésage se fait avec un mandrin (arbre de centrage) : on usine d'abord l'alésage de référence, puis on monte le mandrin pour tourner l'extérieur, transférant ainsi la référence d'alésage vers l'extérieur ; c'est la pratique courante pour les exigences de coaxialité élevées. L'entraînement par face (mors frontaux) convient aux arbres usinés sur toute leur longueur en une seule prise, évitant le retournement. Les pièces à grand rapport longueur/diamètre exigent une lunette fixe ou une lunette à suivre : la lunette fixe soutient la partie statique, la lunette à suivre accompagne l'outil et soutient le point de coupe ; c'est la clé pour maîtriser la déformation de l'outil et la conicité.

Retournement pour usiner l'autre extrémité : comment le transfert de référence accumule les erreurs

Scénario typique : on serre une extrémité d'un arbre étagé, on l'usine, puis on desserre, on retourne et on serre l'autre extrémité pour usiner le reste du diamètre extérieur. Les références de positionnement radial diffèrent entre les deux prises ; le faux rond du mandrin, la déformation au serrage et l'erreur de planéité de la face d'appui s'additionnent sur la coaxialité. Si la surface de référence de la première prise n'est pas plane, l'axe de la seconde prise est décalé. Le résultat se traduit souvent par une coaxialité hors tolérance aux deux extrémités et un balourd marqué à l'épaulement intermédiaire.

Les contre-mesures sont concrètes : les surfaces de révolution critiques réalisables en une seule prise doivent l'être autant que possible ; en cas de retournement obligatoire, la première prise doit aussi usiner une référence de positionnement réutilisable (par exemple un diamètre extérieur ou un alésage de finition), et la seconde prise se positionne sur cette référence avec un mandrin ou des mors doux ; les surfaces d'assemblage critiques conservent une surépaisseur de finition, reprise uniformément après retournement. Inscrire la « référence » sur le plan ou la fiche de gamme évite bien des retouches après coup.

Rapport longueur/diamètre : critère courant pour le choix du bridage

Règle empirique courante : pour un rapport longueur/diamètre en porte-à-faux (longueur en porte-à-faux / diamètre) inférieur à 3, un mandrin ordinaire convient généralement ; entre 4 et 6, le risque de déformation de l'outil et de conicité augmente nettement, il faut souvent une lunette fixe ou à suivre ; au-delà de 6 à 8, la plupart des cas exigent une lunette à suivre avec faible profondeur de passe et avance réduite, ou un autre itinéraire de fabrication. Ce ne sont que des ordres de grandeur pour faciliter le jugement ; il faut confirmer au cas par cas selon les tolérances du plan, la rigidité du matériau, la machine et l'outil réels, sans les considérer comme des valeurs garanties.

Pour les pièces à paroi mince, il faut raisonner à l'inverse : l'effort de serrage lui-même déforme la pièce, qui reprend sa forme au relâchement. Un serrage axial, une surface de contact accrue et un serrage léger en plusieurs phases sont souvent plus efficaces que d'augmenter l'effort de serrage. Une fois le bridage défini, la capacité du tournage CNC à reproduire stablement la pièce est en grande partie déterminée.

Schéma du transfert de référence lors du serrage d'un arbre étagé en mandrin à trois mors et du retournement pour une seconde prise en tournage CNC, avec indication de la direction d'accumulation de l'écart de coaxialité

Gorges de dégagement, sorties de filetage et fonds d'alésage : non reproductibles si non cotés sur le plan

L'outil de tournage est un solide géométrique, pas un point mathématique. Le rayon de pointe, l'angle de direction principal et l'angle de direction secondaire déterminent où il peut couper et où il ne peut pas. Si le plan ne montre qu'un diamètre extérieur et une ligne de filetage, l'opérateur décidera lui-même de la largeur de la gorge de dégagement, de l'arrêt du filetage et du rayon au fond de l'alésage. Le même plan confié à une autre usine peut donner des pièces dont aucune ne s'assemble. Les caractéristiques ci-dessous sont typiquement « à coter » — non pas qu'elles soient infaisables sans cotation, mais qu'elles ne sont pas reproductibles.

Gorge de dégagement extérieure : largeur et profondeur déterminent si l'outil peut « passer »

Lorsqu'un segment de grand diamètre d'un arbre étagé passe à un segment de petit diamètre, si l'épaulement est à angle droit, l'arête secondaire de l'outil frotte contre la face du grand diamètre en atteignant la racine de l'épaulement. Il faut donc usiner une gorge de dégagement à la racine. Deux valeurs doivent être cotées : la largeur de gorge et le diamètre de fond de gorge. La largeur doit être supérieure à la largeur de la plaquette à gorge, sinon l'outil ne peut pas entrer ; le diamètre de fond doit être inférieur à la position que le chanfrein ou la face d'alésage de la pièce conjuguée peut franchir. La pratique courante est une largeur de 1,5 à 3 fois la largeur d'outil et une profondeur légèrement supérieure au petit diamètre du filetage ou au rayon de congé de la pièce conjuguée, selon la plaquette réelle du magasin d'outils et les dimensions de la pièce conjuguée.

Sortie de filetage : sans cotation, impossible de visser à fond

Lorsqu'un filetage extérieur est usiné jusqu'à la racine, l'outil ne peut pas disparaître instantanément : il existe nécessairement une zone de transition où la profondeur de filet est insuffisante, c'est la sortie de filetage. Si le plan ne montre pas de gorge de dégagement à la racine du filetage ni de longueur de sortie admissible, l'opérateur ne peut que s'en remettre à la sortie naturelle de l'outil à fileter standard, dont la longueur peut atteindre 2 à 3 fois le pas. Si la pièce conjuguée a un filetage intérieur à fond sans espace de dégagement, elle bute. Méthode de jugement : examiner d'abord la distance entre la face du filetage intérieur de la pièce conjuguée et la racine, puis décider d'ajouter une gorge de dégagement ou de coter la longueur de sortie admissible sur le plan.

Fond d'alésage : rayon de congé et espace de dégagement

En alésant jusqu'au fond, l'outil d'alésage a lui aussi un rayon de pointe. Si le plan montre un fond d'alésage à angle droit, la réalisation comportera nécessairement un congé, de rayon approximativement égal au rayon de pointe de l'outil. Si l'extrémité de l'arbre conjugué présente un chanfrein ou un congé, le congé de fond d'alésage doit être inférieur ou égal à la dimension de dégagement de l'arbre, sinon l'arbre ne s'enfonce pas à fond : les cotes semblent bonnes, mais l'assemblage accuse un écart. Il est conseillé de coter directement sur le plan le rayon maximal de fond d'alésage, ou une contrainte du type « congé de fond d'alésage R ≤ 0,4 ». Dans les matériaux à écrouissage marqué (acier inoxydable, alliage de titane), un congé de fond trop petit fait mordre l'outil d'alésage dans l'angle et génère des marques de vibration.

Chanfreins de face et gorges de dégagement : guidage d'assemblage et dégagement d'outil

Les chanfreins d'entrée des diamètres extérieurs et des alésages ne servent pas qu'à l'esthétique : ils guident l'assemblage — surtout en ajustement serré ou en montage à l'aveugle, le chanfrein évite d'endommager dès le premier filet ou le premier tour. Les gorges de dégagement permettent à la meule ou à l'outil de sortir en fin de course lors du meulage ou du tournage ; si leur forme n'est pas conforme, les opérations suivantes sont bloquées. Une fois ces caractéristiques cotées concrètement sur le plan, l'opérateur sait s'il doit utiliser un outil de forme ou un outil standard.

Une règle commune : gorges de dégagement, sorties de filetage, congés de fond d'alésage, chanfreins et gorges de dégagement ne sont pas des cotes isolées ; elles sont liées aux relations d'interférence avec la pièce conjuguée. À la lecture du plan, placez d'abord la pièce conjuguée à côté et parcourez le chemin d'assemblage — où le contact se fait en premier, où il faut dégager — puis revenez coter. Ne coter que la pièce elle-même sans considérer l'assemblage est la principale cause de perte de ces détails.

Matériau, tolérance et rugosité de surface : les trois contraintes de faisabilité en tournage CNC

Pour un même plan, changer de matériau, de zone de tolérance ou d'exigence de rugosité fait nettement diverger le devis et le rendement. Ces trois éléments ne sont pas des paramètres parallèles, mais des contraintes qui se limitent mutuellement : le matériau détermine comment le copeau se brise et combien de temps l'outil coupe ; la zone de tolérance détermine s'il faut de la finition ou de la rectification ; la rugosité est souvent la plus facilement resserrée par habitude et la plus facilement remise en question. Pour juger si un tournage CNC est faisable et s'il vaut la peine d'être fait, commencez par examiner les trois séparément.

Le matériau détermine la forme du copeau et la durée de vie de l'outil

Les aciers de décolletage (type 12L14, 1215) se tournent le plus facilement : copeaux courts, faciles à briser, évacuation sans enroulement, surface facile à obtenir fine ; les aciers au carbone et alliés ordinaires sont un peu plus collants et exigent une vitesse et une avance appropriées pour briser le copeau. L'inox est une autre catégorie : le 304/316 s'écrouit nettement ; avec une profondeur de passe trop faible, l'outil frotte sur la couche écrouie, la pointe s'use vite, la surface brille mais les cotes commencent à dériver ; la pratique courante est de maintenir une avance par tour suffisante pour que la pointe coupe sous la couche écrouie, plutôt que de frotter légèrement.

L'aluminium (6061, 7075) se tourne rapidement, mais colle facilement et forme des arêtes rapportées, ce qui dégrade la surface en finition ; on le maîtrise par vitesse élevée, grand angle d'attaque et lubrification. Le laiton donne des copeaux fragmentés, faciles à briser : c'est un matériau relativement tranquille. Le titane conduit mal la chaleur, qui se concentre à la pointe de l'outil : la vitesse de coupe doit être nettement réduite, sinon l'outil brûle ; les plastiques techniques (POM, PEEK, nylon) demandent peu d'effort de coupe, mais se déforment dès que le serrage est un peu fort, et produisent facilement des bavures et des copeaux filandreux qui s'enroulent. Ces différences se répercutent directement sur le devis — à caractéristiques égales, changer de matériau a souvent plus d'impact que changer de machine.

Tolérance et rugosité : les deux faces d'une même chose

La tolérance dimensionnelle et la rugosité de surface sont fortement couplées en tournage. En tournage extérieur courant, on atteint couramment IT8–IT9 ; pour obtenir stablement IT7 ou plus serré, il faut généralement de la finition, une profondeur de passe réduite, un contrôle du rayon de pointe, ou simplement une surépaisseur de rectification. Idem pour la rugosité : le tournage ordinaire donne couramment autour de Ra3,2, et Ra1,6 dans de bonnes conditions ; en dessous, Ra0,8 et Ra0,4 exigent souvent finition, rectification ou galetage, avec des coûts et des gammes différents.

Ainsi, coter Ra1,6 sur des surfaces non fonctionnelles relève souvent de l'habitude, pas d'un besoin fonctionnel. Passer une surface apparente mais non en contact de Ra1,6 à Ra3,2 économise souvent une finition ou un polissage, sans aucun effet sur l'assemblage. Ce qu'il faut vraiment resserrer, ce sont les surfaces d'assemblage, d'étanchéité et de glissement. La méthode est simple : demandez « cette surface touche quoi, et par quoi l'ajustement est-il assuré » ; si la réponse manque, la rugosité peut probablement être assouplie.

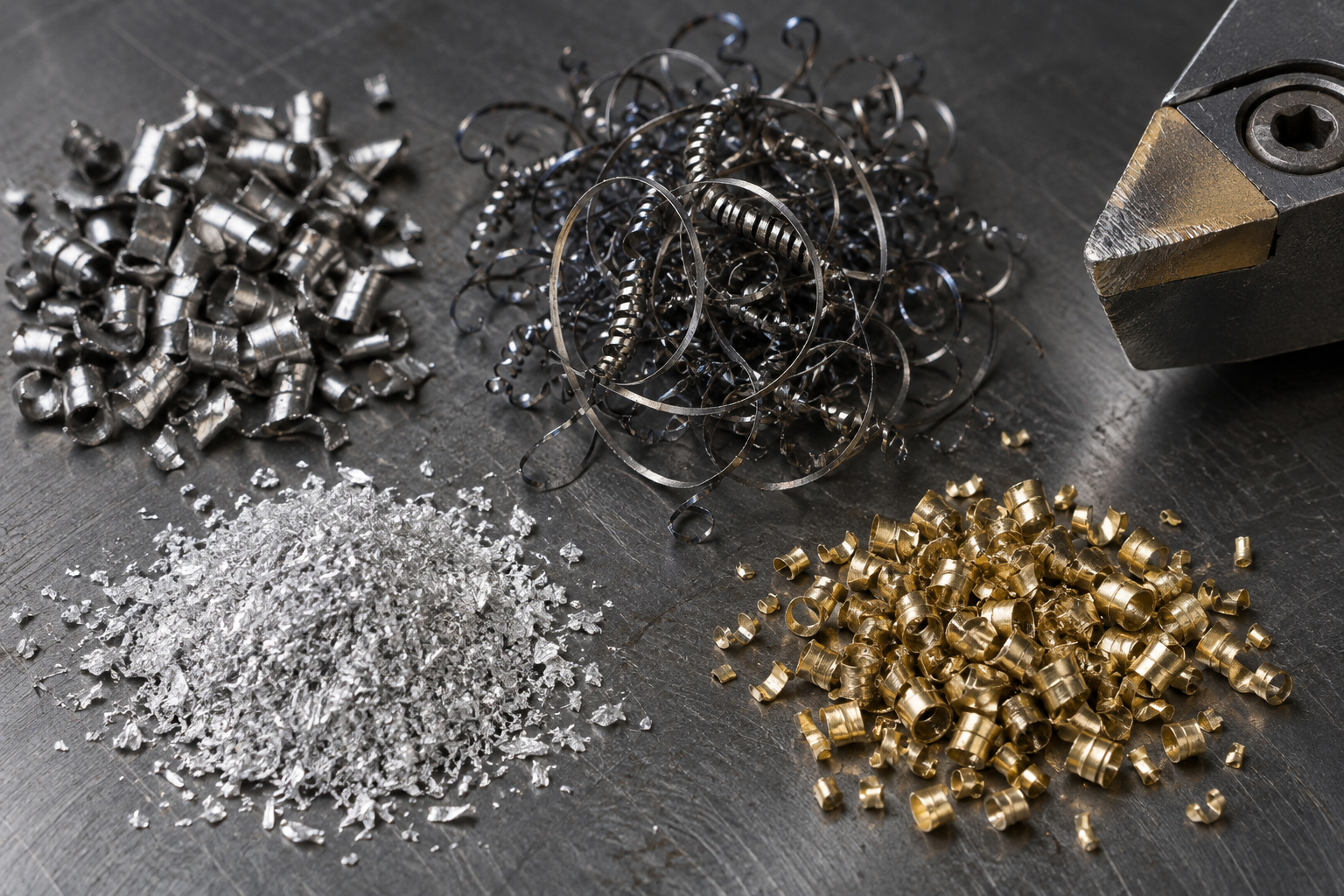

Comparaison des copeaux et gros plan de l'état de la pointe d'outil pour différents matériaux en tournage CNC — Avec le même outil de tour, couper différents matériaux donne des copeaux et une usure de pointe très différents — c'est aussi pourquoi changer de matériau affecte souvent plus le coût que changer de machine.

Rapport longueur/diamètre, parois minces et coupe interrompue : les trois entrées typiques de défaillance en tournage CNC

Les cotes sur le plan sont conformes, mais la pièce usinée ne l'est pas. La plupart du temps, ce n'est pas la précision de la machine qui est en cause, mais la pièce qui touche les trois entrées de défaillance du tournage CNC : rapport longueur/diamètre trop grand, épaisseur de paroi trop faible, processus de coupe discontinu. Le point commun de ces trois problèmes : ils ne se voient pas sur le plan ; ce n'est qu'une fois la pièce montée sur le mandrin et l'arête réellement engagée dans la matière qu'ils se manifestent sous forme de dérive dimensionnelle, de marques de vibration ou d'ébréchure d'arête. Ci-dessous, nous les détaillons dans l'ordre : phénomène de défaillance, cause, remède.

Rapport longueur/diamètre trop grand : flexion de l'outil, conicité et dérive dimensionnelle

Lors du tournage d'un arbre élancé, la pièce est serrée par le mandrin à une extrémité et libre à l'autre ; la force de coupe radiale fléchit la pièce, et l'arête coupe en réalité moins profond que la valeur programmée. Il en résulte une forme en tonneau, plus grande au milieu et plus petite aux extrémités, ou une conicité continue depuis l'extrémité serrée jusqu'à l'extrémité libre. Au niveau du phénomène, si l'on mesure le diamètre à intervalles réguliers sur le même arbre et que les valeurs varient de façon monotone plutôt qu'aléatoire, on peut pratiquement conclure à une flexion de l'outil et non à une usure de celui-ci. Le seuil empirique courant dans le métier est d'être vigilant lorsque le rapport longueur/diamètre (longueur en porte-à-faux ÷ diamètre) dépasse 4:1, et qu'au-delà de 8:1 il faut généralement une lunette fixe ou une lunette mobile ; ce chiffre varie selon la rigidité du matériau, l'angle d'attaque de l'outil et la profondeur de passe radiale, et doit être confirmé au cas par cas selon le plan et le montage réel. Trois pistes de remède : utiliser une contre-pointe de poupée mobile ou une lunette pour soutenir l'extrémité libre ; réduire la profondeur de passe radiale et faire plusieurs passes pour abaisser la force de coupe ; séparer l'ébauche et la finition, en laissant du surépaisseur en ébauche et en coupant légèrement en finition, afin que la cote finale se forme sous faible charge.

Pièces à paroi mince : d'où viennent la déformation au serrage et les marques de vibration

Pour les pièces cylindriques creuses ou les douilles à paroi mince, la défaillance se produit souvent avant la coupe : dès que le mandrin à trois mors serre, la pièce est déjà comprimée en triangle ou en ovale. Après desserrage, il y a retour élastique, mais la déformation résiduelle et l'erreur de circularité restent inscrites dans la pièce. En cours d'usinage s'ajoute un autre problème : la faible rigidité de la paroi mince la rapproche naturellement de la zone sensible au broutement, et dès que la vitesse est légèrement inadaptée apparaissent des marques de vibration régulières, faisant chuter directement l'état de surface.

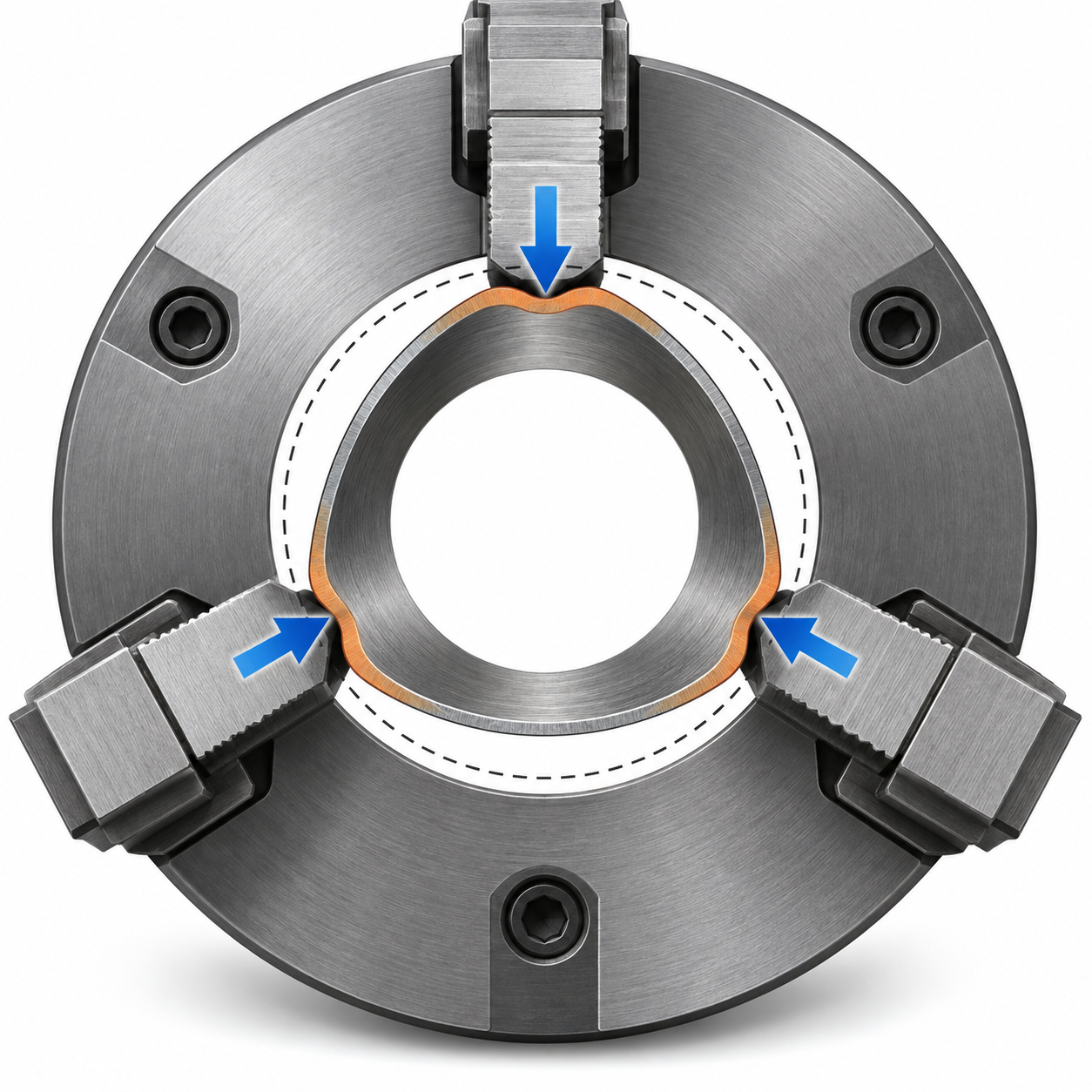

Schéma de déformation d'une pièce cylindrique creuse à paroi mince serrée dans un mandrin à trois mors, comparant l'état serré et l'écart de circularité après desserrage

Le cœur du remède est de faire passer la force de serrage du radial à l'axial ou à une répartition uniforme : utiliser des mors doux pour augmenter la surface de contact, remplacer les trois mors par une pince élastique ou un manchon fendu, utiliser un entraînement frontal ou un mandrin expansible pour positionner depuis l'alésage, et si nécessaire prévoir d'abord un bossage de process pour que le serrage se fasse sur la surépaisseur, puis l'enlever avant la finition. Côté marques de vibration, on les maîtrise en réduisant la profondeur de passe radiale, en augmentant ou diminuant la vitesse pour éviter la zone de broutement, en réduisant le porte-à-faux et en choisissant un rayon de bec d'outil plus affûté.

Coupe interrompue : durée de vie de l'arête et constance dimensionnelle sous charge d'impact

Les arbres à rainure de clavette, les douilles à trous croisés, les surépaisseurs excentrées des ébauches de fonderie ou de forge font que l'arête subit à chaque tour un impact « entrée—sortie ». Cela se manifeste par l'ébréchure de l'arête, une usure anormale de la face de dépouille et une dérive lente des cotes en quelques dizaines de pièces. Les dommages de la coupe interrompue sur le tournage CNC se concentrent sur deux points : la force d'impact fait céder simultanément la pièce et le porte-outil, dégradant la constance dimensionnelle ; le cyclage thermique provoque des microfissures dans le carbure de l'arête. Les pistes possibles : choisir une nuance plus tenace et un plus grand rayon de bec, réduire modérément la vitesse et l'avance, placer la profondeur de passe dans une plage à moindre impact, et si nécessaire effectuer d'abord un détensionnement ou une pré-usinage pour aplanir la surface interrompue avant la finition.

Ces trois entrées de défaillance apparaissent souvent simultanément : un arbre élancé à paroi mince réunit à la fois un grand rapport longueur/diamètre et une coupe interrompue, et les remèdes peuvent se contrarier mutuellement. Les identifier dès l'étape de revue de plan coûte bien moins cher que de tâtonner sur la machine.

Avant de chiffrer un devis de tournage CNC, quels points faut-il d'abord vérifier sur le plan

Pour un même plan de pièce de révolution, passer d'un atelier à un autre peut faire varier le devis du tout au tout ; souvent ce n'est pas une question de prix unitaire, mais de schéma de montage différent. Une pièce réalisable en un seul montage et une pièce nécessitant un retournement, un mandrin expansible ou une lunette n'ont pas le même temps de main-d'œuvre, la différence se jouant sur les temps auxiliaires. L'ordre de revue du plan doit donc se déduire de la chaîne de process, et non commencer par le prix unitaire de la matière.

Définir d'abord la référence et le montage : surface de référence principale, longueur de serrage, existence d'un tronçon cylindrique pouvant servir de prise. Si le diamètre extérieur de la pièce est entièrement une surface fonctionnelle sans zone de prise, il faut envisager des mors doux, un mandrin expansible ou un entraînement frontal, autant d'éléments qui modifient la structure du devis. Vérifier ensuite sur quelles cotes tombent les tolérances clés — coaxialité, perpendicularité du front, tolérance d'ajustement entre l'alésage et l'arbre — car elles déterminent la nécessité d'une surépaisseur de finition ou d'une rectification.

Confirmer ensuite les détails souvent négligés : largeur et profondeur du dégagement d'outil entre le diamètre extérieur et l'alésage, longueur de sortie de filetage, rayon de fond d'alésage, gorge de dépassement. En l'absence de ces indications, l'opérateur ne peut que prendre des valeurs d'expérience, et au montage la pièce risque de buter ou de ne pas se visser à fond ; le coût de reprise est bien supérieur au temps de cotation économisé.

Confirmer enfin l'état de la matière et les opérations ultérieures : l'ébauche est-elle en barre ou en forge, faut-il une trempe ou une trempe et revenu, le traitement de surface est-il une anodisation ou un revêtement, le contrôle est-il à 100 % ou par échantillonnage. Le traitement thermique modifie les dimensions et impose souvent une surépaisseur de rectification ; le traitement de surface modifie les cotes d'ajustement, et il faut prévoir des surépaisseurs sur les filetages et les alésages.

En listant clairement ces éléments, les devis deviennent comparables. Le cas courant dans le métier : lorsque le rapport longueur/diamètre dépasse 3, que l'épaisseur de paroi est inférieure au dixième du diamètre extérieur, ou que la matière est de l'inox ou un alliage de titane, le coût augmente nettement, le coefficient exact restant à confirmer selon l'état de la machine et la série. Sans ces informations sur le plan, le fournisseur ne peut coter que selon l'hypothèse la plus prudente, et vous perdez votre base de comparaison des prix.

Questions fréquentes

Les questions ci-dessous proviennent toutes des points de jugement concrets abordés plus haut : référence de montage, cotation des dégagements d'outil, arbitrage entre tolérances et rugosité, entrées de défaillance liées au rapport longueur/diamètre et aux parois minces. Les réponses données sont des critères vérifiables, et non des valeurs garanties.

Pour un même plan de pièce de révolution, pourquoi le devis varie-t-il autant selon le mode de montage ?

Parce que le nombre de montages détermine directement le temps de main-d'œuvre et les moyens de contrôle. Un seul montage permet d'usiner en même temps le diamètre extérieur, le front et l'alésage, la coaxialité étant assurée par la machine elle-même ; un retournement pour usiner l'autre extrémité impose un nouveau réglage, la coaxialité devient la superposition de deux références, et il faut souvent ajouter une opération de contrôle au comparateur ou d'usinage de mors doux. L'écart de devis provient principalement du nombre de montages, de la nécessité d'un mandrin expansible ou d'une lunette, et des opérations de contrôle supplémentaires, et non du seul coût de la matière.

Si l'on ne cote pas les dégagements d'outil et les sorties de filetage, l'opérateur peut-il les définir lui-même ?

Il le peut, mais ce seront ses valeurs habituelles, qui ne correspondront pas forcément à votre pièce d'assemblage. La largeur et la profondeur du dégagement d'outil ainsi que la longueur de sortie de filetage déterminent si le filetage peut se visser à fond et si la pièce bute au montage. Il est recommandé d'indiquer sur le plan la largeur de gorge, le rayon de fond de gorge et la forme de sortie (par exemple une sortie de type GB/T 3), en les examinant avec les relations d'interférence de la pièce d'assemblage. Ne pas les coter revient à confier la reproductibilité au hasard.

Passer la rugosité d'une surface non fonctionnelle de Ra1,6 à Ra3,2 permet-il vraiment d'économiser ?

Généralement oui. Une rugosité plus fine implique souvent une avance plus faible, une passe plus légère, parfois un changement d'outil ou une opération de finition ou de rectification supplémentaire, ce qui augmente le temps et la consommation d'outils. À condition que cette surface ne participe réellement ni à l'ajustement, ni à l'étanchéité, ni au glissement. La méthode de jugement consiste à vérifier si elle porte une tolérance d'ajustement, si elle est en contact avec un joint ou un joint torique, ou si elle a une exigence d'aspect. La pratique courante du métier est Ra0,8–1,6 pour les surfaces fonctionnelles et Ra3,2–6,3 pour les surfaces non fonctionnelles, à confirmer au cas par cas selon le plan et l'usinage réel.

À partir de quel rapport longueur/diamètre faut-il envisager une lunette mobile ou fixe ?

Il n'y a pas de chiffre universel ; l'expérience courante du métier montre que la flexion de l'outil et la conicité deviennent nettes au-delà d'un rapport de 4–5, et qu'au-delà de 8–10 une lunette mobile, une lunette fixe ou une contre-pointe est généralement nécessaire. Le vrai critère est la rigidité de la pièce, la force de coupe du matériau et la plage de tolérance exigée : à rapport égal, un arbre élancé en aluminium et un arbre élancé en inox se comportent tout à fait différemment. Il est recommandé d'indiquer sur le plan les tolérances et références des tronçons critiques, et de laisser le processeur décider du mode de soutien.

Dérive dimensionnelle après tournage d'une pièce cylindrique creuse à paroi mince : problème de machine ou de process ?

Dans la plupart des cas, c'est l'effet combiné de la déformation au serrage et de la chaleur de coupe. Le serrage radial du mandrin à trois mors rend la pièce à paroi mince ronde sous serrage, puis elle ressort après desserrage, si bien que le résultat diffère selon le moment de la mesure. Les remèdes courants consistent à passer à des mors doux, augmenter la surface de contact, réduire la force de serrage ou passer à un serrage axial ; il faut aussi maîtriser la chaleur de coupe et séparer ébauche et finition. Si le plan le permet, on peut aussi laisser une surépaisseur, desserrer, puis finir. Ce type de problème doit être confirmé avec le processeur, en précisant l'état de mesure et la référence.
