Was ist ein Balloon Drawing? Leitfaden für Balloon-Bemaßung und Prüfanwendung in technischen Zeichnungen
10.9.2026, 14:056 views
Ein Balloon Drawing ist ein Prüfwerkzeug, bei dem Maße, Toleranzen und technische Anforderungen auf einer technischen Zeichnung nummeriert und gekennzeichnet werden. Dieser Artikel richtet sich an Ingenieure und Einkäufer und erläutert die Definition des Balloon Drawings, den Erstellungsprozess, die Verwendung bei der Wareneingangsprüfung und der Erstmusterprüfung sowie häufige Missverständnisse und Umsetzungsempfehlungen.
Was ist ein Balloon Drawing: Von der Zeichnungsbemaßung zur Prüfliste
Balloon Drawing bezeichnet eine Version einer technischen Zeichnung, bei der jedes zu prüfende Maß, jede Toleranz und jede technische Anforderung mit nummerierten Kreisen oder Kästen Punkt für Punkt gekennzeichnet wird. Die Nummerierung erfolgt üblicherweise nach Bereichen oder Funktionsreihenfolge und bildet einen stabilen, nachverfolgbaren Index.
Im Wesentlichen ist es kein Konstruktionswerkzeug, sondern wandelt die verstreuten Anforderungen auf der Zeichnung in eine Prüfliste um, die Punkt für Punkt abgeglichen werden kann. Prüfer messen nach Nummern und zeichnen Ist-Werte auf, während Einkauf und Lieferanten anhand desselben Nummernsystems die Abnahmekriterien abstimmen. Mit anderen Worten: Das Balloon Drawing dient dem Prüf- und Abnahmebereich und hilft, übersehene Prüfungen und uneinheitliche Auslegungen zu reduzieren, ohne die Konstruktionsabsicht selbst zu verändern.
Wie erstellt man ein Balloon Drawing: Ein umsetzbarer Erstellungsprozess
Die Erstellung eines Balloon Drawings ist nicht komplex; entscheidend sind stabile Regeln und kontrollierbare Versionen. Der folgende Prozess kann direkt für die meisten Projekte in Zerspanung, Blechbearbeitung und Spritzguss verwendet werden.
Typische Verwendung des Balloon Drawings in der Prüfung

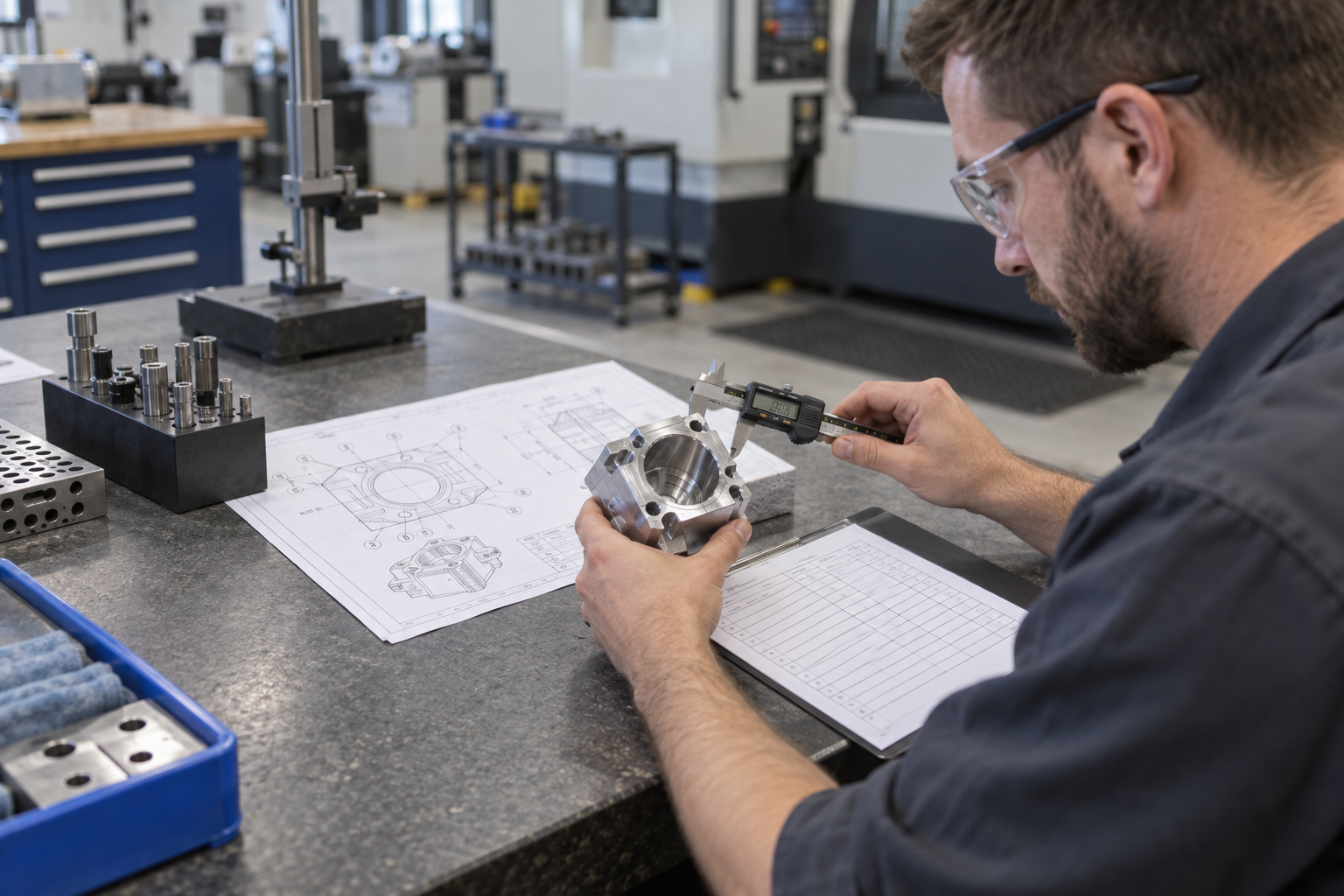

Der Wert des Balloon Drawings zeigt sich erst im Prüfprozess. Bei der Erstmusterprüfung misst der Prüfer nach Nummern Punkt für Punkt und zeichnet Ist-Werte auf, anstatt nur „bestanden“ zu vermerken; bei der Wareneingangsprüfung und der Prozessprüfung wird dasselbe Nummernsystem verwendet, sodass Einkauf und Lieferanten die Abnahmekriterien danach abstimmen und Streitigkeiten darüber, dass „jeder anders misst“, reduziert werden.
Die Prüfschwerpunkte unterscheiden sich je nach Verfahren: Bei CNC-bearbeiteten Teilen liegt der Fokus üblicherweise auf Passmaßen und Form- und Lagetoleranzen, gegebenenfalls in Kombination mit Oberflächenrauheit; bei Blechteilen liegt der Schwerpunkt auf Biegewinkeln, Bohrungspositionen und Außenkontur; bei Spritzgussteilen liegt der Fokus eher auf kritischen Montagemaßen und optischen Anforderungen. Werden kritische Positionen im Balloon Drawing markiert, verstehen Lieferanten den Schwerpunkt bereits in der Angebots- und Musterphase, was auch Teil der vorgelagerten DFM ist.
Das Aufzeichnungsformat sollte einheitlich sein: Nummer, Sollwert, Istwert, Bewertung, Prüfer und Datum. Dies erleichtert sowohl die Rückverfolgbarkeit als auch dem Einkauf, Problempositionen in der Qualitätskommunikation mit Lieferanten schnell zu lokalisieren.
Häufige Missverständnisse und Umsetzungsempfehlungen
In der Praxis kann ein Balloon Drawing leicht fehlgeleitet werden. Häufige Probleme konzentrieren sich auf vier Punkte: Erstens wird es als Genauigkeitsgarantie betrachtet, in der Annahme, dass mit nummerierten Kennzeichnungen die Einhaltung erreicht wird; zweitens ist die Nummerierung von der Zeichnungsversion entkoppelt, sodass nach einer Zeichnungsänderung die Nummerierung nicht synchronisiert wird und die Prüfgrundlage ungültig wird; drittens werden kritische und allgemeine Maße nicht unterschieden und Prüfressourcen gleichmäßig verteilt; viertens werden im Prüfprotokoll nur „bestanden/nicht bestanden“ eingetragen, ohne Istwerte, sodass bei Problemen keine Rückverfolgbarkeit möglich ist.
Eine pragmatische Empfehlung: Zuerst Zeichnungsversion und Änderungsstatus abstimmen, dann Nummerierungsregeln und Aufzeichnungsformat vereinbaren und kritische Positionen bereits in der Muster- oder Angebotsphase mit dem Lieferanten kommunizieren. Ein Balloon Drawing ist ein Kommunikationswerkzeug, kein Fähigkeitsversprechen; ob die Anforderungen letztlich erfüllt werden, hängt weiterhin von Prozess und Prüfmethode ab.
Fazit: Anforderungen sichtbar machen, um die Abnahme abzustimmen
Der Kernwert des Balloon Drawings besteht darin, die verstreuten Maße, Toleranzen und technischen Anforderungen auf der Zeichnung in eine Prüfliste umzuwandeln, die Punkt für Punkt nachverfolgbar und zwischen Parteien kommunizierbar ist. Es ermöglicht Ingenieuren, Einkauf und Lieferanten, die Abnahmekriterien unter demselben Nummernsystem zu diskutieren und Missverständnisse der Art „Ich dachte“ zu reduzieren.
Es muss jedoch klar sein: Ein Balloon Drawing verbessert weder die Prozessfähigkeit noch ersetzt es Prüfmethoden. Es macht Anforderungen lediglich sichtbar. Es wird empfohlen, bereits in der Angebots- und Musterphase mit der Konstruktion und dem Lieferanten Zeichnungsversion, Nummerierungsregeln und Aufzeichnungsformat abzustimmen; kritische Maße frühzeitig zu kommunizieren und gegebenenfalls mit vorgelagertem DFM die Fertigbarkeit zu bewerten, bevor in die Serienabnahme übergegangen wird.
Häufige Fragen (FAQ)
Worin unterscheidet sich ein Balloon Drawing von einer normalen technischen Zeichnung?
Der Zeichnungsinhalt selbst bleibt unverändert; beim Balloon Drawing werden auf derselben Zeichnung mit nummerierten Kreisen oder Kästen die zu prüfenden Maße, Toleranzen und technischen Anforderungen Punkt für Punkt gekennzeichnet. Es entspricht einer zusätzlichen Prüfindexebene auf der Zeichnung, die den punktuellen Abgleich und die Rückverfolgbarkeit erleichtert.
In welcher Reihenfolge sollten die Nummern im Balloon Drawing angeordnet werden?
Üblich ist eine Nummerierung nach Bereichen (z. B. Hauptansicht, Schnittansicht) oder nach Funktion (z. B. Passmaße, Montagebohrungen). Entscheidend ist, dass die Regeln nach ihrer Festlegung über den gesamten Projektzyklus konsistent bleiben; eine nachträgliche Umnummerierung macht historische Prüfprotokolle unvergleichbar.
Kann ein Balloon Drawing die Genauigkeit von Teilen garantieren?
Nein. Ein Balloon Drawing macht Anforderungen lediglich sichtbar, sodass Prüfpositionen nachverfolgbar und abstimmbar sind; es verbessert die Prozessfähigkeit nicht. Ob Teile die Anforderungen erfüllen, hängt weiterhin von Fertigungsprozess, Anlagenfähigkeit und Prüfmethode ab.
Wie wird ein Balloon Drawing nach einer Zeichnungsänderung behandelt?
Bei einer Änderung der Zeichnungsversion muss das Balloon Drawing synchron aktualisiert und die Nummerierung erneut bestätigt werden, andernfalls wird die Prüfgrundlage ungültig. Es wird empfohlen, die Aktualisierung des Balloon Drawings im Änderungsprozess als Pflichtpunkt aufzunehmen und Einkauf sowie Lieferanten anzuweisen, die neueste Version zu verwenden.
Müssen alle Bemaßungen als Balloon-Prüfpositionen erstellt werden?
Nein. Kritische Maße, Passmaße und Form- und Lagetoleranzen sollten vorrangig gekennzeichnet und vollständig oder mit verschärfter Stichprobe geprüft werden; allgemeine Maße können nach einem Stichprobenplan behandelt werden. Alle Bemaßungen als gleich wichtig zu behandeln, verteilt Prüfressourcen und schwächt die Steuerung kritischer Positionen eher.
Key takeaways
- Ein Balloon Drawing ist ein Prüfwerkzeug, bei dem Maße, Toleranzen und technische Anforderungen auf einer Zeichnung Punkt für Punkt nummeriert werden. Der Kernwert besteht darin, Prüfpositionen nachverfolgbar und abstimmbar zu machen.
- Die Erstellungsreihenfolge ist üblicherweise: zuerst die Zeichnungsversion bestätigen, dann Punkt für Punkt nach Bereichen oder Funktionen nummerieren und schließlich das Prüfprotokoll erstellen.
- Balloon Drawings werden häufig bei der Erstmusterprüfung, der Wareneingangsprüfung und der Prozessprüfung eingesetzt und sind eine gemeinsame Sprache für Einkauf und Lieferanten zur Abstimmung der Abnahmekriterien.
- Ein Balloon Drawing selbst erhöht nicht die Genauigkeit; es macht Anforderungen lediglich sichtbar. Die tatsächliche Qualität hängt von der Prozessfähigkeit und der Prüfmethode ab.
- Kritische Maße und allgemeine Maße sollten unterschiedlich behandelt werden, um zu vermeiden, dass alle Bemaßungen als gleich wichtige Prüfpositionen betrachtet werden.
