Wie man mechanische Zahnradteile bearbeitet: Prozessbeurteilung von der Zahnform bis zur Spannung

Nicht vorschnell fragen „ob es machbar ist“: die vier Vorabvariablen eines Zahnrads

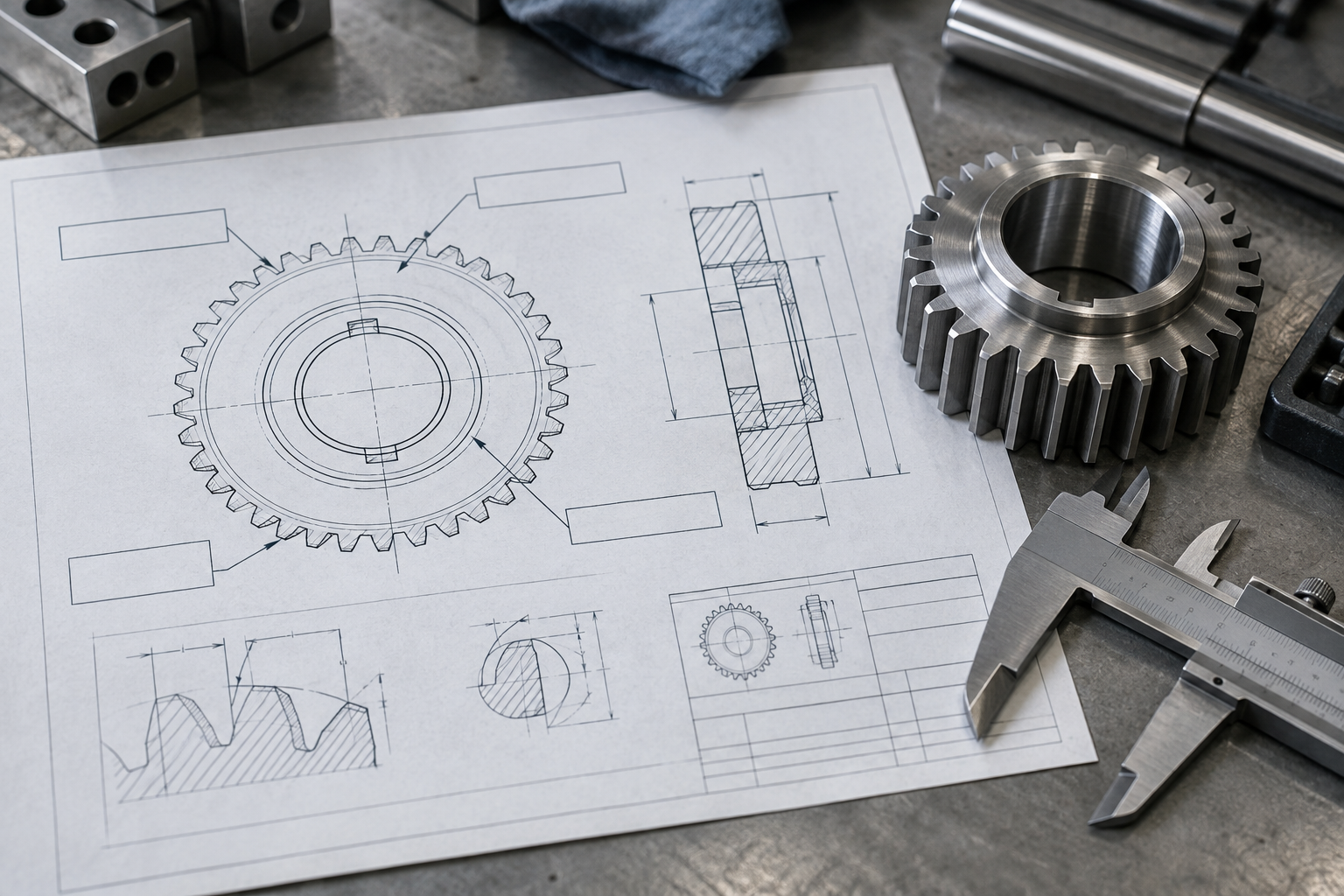

Wird dieselbe Zahnradzeichnung an drei Lieferanten geschickt, reichen die Angebote von einigen Hundert bis einigen Tausend, die Lieferzeit von einer Woche bis zu einem Monat. Der Unterschied liegt oft nicht darin, „wer billiger ist“, sondern darin, dass beide Seiten diese Zeichnung auf völlig unterschiedlichen Ebenen verstehen. Der Einkauf sieht „eine Scheibe mit Zähnen“, die Werkstatt sieht vier Variablen, die zuerst festgelegt werden müssen: Zahnform und Modul, Material und Wärmebehandlung, Stückzahl, funktionale Genauigkeitsanforderungen. Ändert sich eine dieser vier Variablen, kann die gesamte Prozessroute ausgetauscht werden.

Viele Anfragen stocken, weil die Zeichnung nur die Geometrie angibt, nicht die Funktion. Ein Zahnrad ist kein Dekorationsteil; sein Wert liegt in der Übertragung von Bewegung und Drehmoment. Ist es eine langsame manuelle Verstellung oder ein kontinuierlicher Hochgeschwindigkeitseingriff? Ist es eine einseitige leichte Last oder ein häufiger Richtungswechsel mit Stoß? Das entscheidet, ob die Zahnflanke geschliffen, der Zahnfuß verstärkt und das Material vergütet werden muss. Ist die Funktion nicht festgelegt, kann das Verfahren nur auf die konservativste Weise angeboten werden – konservativ bedeutet teurere Route, längere Prozesskette, während der Kunde glaubt, die andere Seite „treibe den Preis hoch“.

Die richtige Reihenfolge ist also nicht „zuerst fragen, ob es machbar ist“, sondern zuerst diese vier Variablen klar aufzuschreiben und dann die Technik entscheiden zu lassen, welchen Weg sie geht. Die Zahnform bestimmt die Werkzeugmaschine, Material und Wärmebehandlung bestimmen die Prozessreihenfolge, die Stückzahl bestimmt die Kostenstruktur pro Stück, die funktionale Genauigkeit bestimmt die Toleranz bei Prüfung und Nacharbeit. Die folgenden Abschnitte werden in dieser Reihenfolge aufgeschlüsselt.

Die Zahnform bestimmt die Werkzeugmaschine: Grenzen von Wälzfräsen, Wälzstoßen, Zahnfräsen und Drahterodieren

Wenn man eine Zahnradzeichnung erhält, sollte die erste Frage nicht „ob es machbar ist“ sein, sondern „welche Zahnform ist das“. Ist die Zahnform einmal bestimmt, ist der Bereich der einsetzbaren Werkzeugmaschinen im Wesentlichen festgelegt. Die Zahnradbearbeitung teilt sich in zwei große Strömungen: Wälzverfahren und Formverfahren. Beim Wälzverfahren rollen Werkzeug und Zahnrohling mit festem Übersetzungsverhältnis kontinuierlich gegeneinander, das Zahnprofil wird durch die Hüllkurve des Werkzeugs erzeugt; daher kann dasselbe Werkzeug Zahnräder mit gleichem Modul und unterschiedlicher Zähnezahl bearbeiten. Beim Formverfahren wird mit einem Werkzeug, dessen Form mit der Zahnlücke übereinstimmt, direkt geschnitten; die Zahnformgenauigkeit hängt vom Werkzeug selbst ab.

Wälzfräsen und Wälzstoßen: die zwei Hauptlinien des Wälzverfahrens

Wälzfräsen ist die häufigste Route für außenverzahnte Gerad- und Schrägzahn-Stirnräder. Während der Wälzfräser rotiert, wird er axial entlang des Zahnrohlings vorgeschoben; hohe Effizienz, starke Universalität, bei gleichem Modul muss für eine andere Zähnezahl im Wesentlichen kein Werkzeugwechsel erfolgen, geeignet für Serien. Seine Schwäche ist, dass das Werkzeug bei Innenverzahnung und zahnnahen Absätzen interferiert; daher kommen Zahnräder mit Bund und Doppelzahnräder oft nicht vollständig ins Wälzfräsen.

Wälzstoßen nutzt ein Wälzstoßwerkzeug mit Auf- und Abbewegung plus Wälzbewegung und schließt genau die Lücke des Wälzfräsens: Innenzahnkränze, Doppelzahnräder, Zahnstangen und Fälle mit begrenztem axialem Raum lassen sich mit Wälzstoßen gelassener bearbeiten. Der Preis ist eine meist geringere Effizienz als beim Wälzfräsen und teurere Werkzeuge. Ob Wälzfräsen oder Wälzstoßen gewählt wird, hängt im Kern davon ab, ob die Zahnform außen oder innen liegt, ob neben dem Zahn ein Absatz ist und ob die Stückzahl ausreicht, um die Werkzeugkosten zu amortisieren.

Zahnfräsen und Drahterodieren: der Ausweg für Einzelstücke, Nacharbeit und Sonderverzahnung

Für Einzelstück-Nacharbeit, Sondermodule oder nur ein drehbares Musterteil ist CNC-Zahnfräsen oft wirtschaftlicher. Mit Formfräser oder Kugelfräser wird Zahnlücke für Zahnlücke bearbeitet; eine spezielle Wälzfräsmaschine ist nicht nötig, die Programmierung ist flexibel, Sonderverzahnungen, unrunde Zähne und Profilverschiebungen sind möglich. Der Nachteil ist, dass die Teilung Zahnlücke für Zahnlücke Fehler akkumuliert, die Effizienz niedrig ist und es nicht für Serien geeignet ist. Für unrunde Zahnräder, Sonderzahnprofile oder bereits gehärtete Zahnräder, die der Fräser nicht mehr schneiden kann, ist Drahterodieren die realistische Wahl: Es schneidet die Zähne nach zweidimensionaler Kontur, ist nicht durch Materialhärte begrenzt, kann aber nur geradverzahnte durchgehende Konturen bearbeiten; Schrägverzahnung und Schraubflächen von Innenverzahnungen sind nicht möglich.

Die Grenzen in einem Satz: Außenverzahnung in Serie läuft über Wälzfräsen, Innenverzahnung und Stufen über Wälzstoßen, Einzelstücke mit Sonderform über Fräsen, gehärtete Sonderformen über Drahtschneiden. In der tatsächlichen Fertigungsplanung ist die Zahnform nur die erste Entscheidungsebene; Werkstoff, Wärmebehandlung und Stückzahl ändern die Route noch einmal – genau darum geht es im nächsten Abschnitt.

Werkstoff und Wärmebehandlung: Wann das Verfahren gewechselt werden muss

Die Werkstoffwahl für Zahnräder beantwortet im Kern eine Frage: Die Zahnflanke muss verschleißfest sein, der Zahnfuß biegefest, und diese beiden Anforderungen stehen oft im Konflikt. Stahlteile können durch Wärmebehandlung beides zugleich erfüllen, Kunststoffteile können nur über den Werkstoff selbst und die Zahnformkonstruktion Kompromisse eingehen. Ist der Werkstoff einmal festgelegt, ist damit häufig auch die Bearbeitungsreihenfolge festgelegt.

Die Abwägungslogik gängiger Werkstoffe

Kohlenstoffstahl und legierter Stahl sind die Hauptwerkstoffe für Zahnräder; nach dem Vergüten lassen sie sich gut zerspanen und eignen sich für Wälzfräsen vor der Wärmebehandlung. Edelstahl ist korrosionsbeständig, neigt aber deutlich zur Kaltverfestigung; beim Wälzfräsen verschleißen die Werkzeuge schnell, weshalb meist der Vorschub reduziert und ausreichend gekühlt werden muss – die Kosten steigen dadurch. Aluminiumlegierungen sind leicht und gut zerspanbar und eignen sich für Zahnräder mit geringer Last und hoher Drehzahl oder für Übergangsteile im Inneren von Getrieben, doch die Verschleißfestigkeit der Zahnflanken ist begrenzt; für hohe Lasten sind sie in der Regel nicht vorgesehen. Messing und Bronze sind bei kleinen Zahnrädern und Schneckenradsätzen verbreitet, bieten gute Selbstschmierung und Reibungsminderung und lassen sich sauber zerspanen. Technische Kunststoffe (wie POM-, PA-, PEEK-Typen) eignen sich für geringe Lasten, niedrige Geräuschentwicklung und schmierungsfreie Anwendungen; nachteilig sind Wärmeverformung und maßliche Änderungen durch Feuchtigkeitsaufnahme, weshalb bei der Zahnformkonstruktion meist das Flankenspiel vergrößert wird, um dies auszugleichen.

An welcher Stelle die Wärmebehandlung steht, bestimmt die Aufmaßverteilung

Hier gibt es eine leicht übersehene Entscheidung: Die Wärmebehandlung ist kein Arbeitsgang, der „am Ende einfach ergänzt“ wird – sie verändert die Bezüge und die Aufmaßverteilung. Wenn eine Zahnflankenhärtung gefordert ist, lautet die übliche Route „Schruppen – Wärmebehandlung – Feinbearbeitung der Zahnform“. Härten, Einsatzhärten und ähnliche Prozesse bringen Verformungen mit sich; Bohrung, Stirnfläche und Außendurchmesser des Zahnradrohlings können sich verziehen. Deshalb müssen vor der Feinbearbeitung der Zahnform in der Regel die Bezüge neu herausgearbeitet werden, und anschließend wird mit den neu gesetzten Bezügen die Zahnform geschliffen oder drahtgeschnitten. Umgekehrt gilt: Wird die Zahnform zuerst feinbearbeitet und danach wärmebehandelt, frisst die Verformung oft direkt die Teilungs- und Profilgenauigkeit auf, und eine spätere Korrektur ist kaum möglich.

Daher gilt: Für die Feinbearbeitung der Zahnform gehärteter Zahnräder kommen in der Regel vorrangig Zahnschleifen oder Drahtschneiden infrage, nicht weiterhin Wälzfräsen. Wälzfräsen ist im geglühten oder vergüteten Zustand effizient und liefert eine gute Zahnformgleichmäßigkeit; sobald der Werkstoff jedoch so hart ist, dass das Werkzeug nicht mehr greift, ist Wälzfräsen keine Option mehr. Drahtschneiden hat einen besonderen Wert für Sonderverzahnungen, Innenverzahnungen und gehärtete Teile, der Preis dafür sind geringe Effizienz und die Eignung für Einzelstücke oder kleine Serien. Wie hart genau möglich ist und wie viel Aufmaß verbleiben muss, sollte bereits in der Angebotsphase durch Angabe von Wärmebehandlungsart und Härteanforderung geklärt und die Bearbeitungsreihenfolge von der Technik bewertet werden, statt selbst ein Aufmaß festzulegen.

Ein weiterer Fall verdient vorab Erwähnung: Bei Kunststoffzahnrädern und Metallzahnrädern liegen die Auslöser für einen „Verfahrenswechsel“ völlig anders. Bei Kunststoffteilen gibt es kein Härteproblem, aber Feuchtigkeitsaufnahme und Wärmeausdehnung können eine ursprünglich maßhaltige Teilung nach der Montage verändern; deshalb müssen schon in der Konstruktionsphase Werkstoffzustand und Flankenspiel gemeinsam betrachtet werden. Metallteile werden stärker durch Verformung bei der Wärmebehandlung und Bezugsdrift beeinflusst. In beiden Fällen sollte in der Zeichnung nicht nur die Werkstoffbezeichnung stehen; am besten werden auch die Einsatzbedingungen (Last, Drehzahl, Schmierung, Temperatur) angegeben, damit die Prozessroute eine Beurteilungsgrundlage hat.

Die Stückzahl-Schwelle: drei Routen für Einzelstücke, kleine Serien und Serienfertigung

Die Prozessroute für Zahnräder wird oft nicht von der Zahnform bestimmt, sondern von der Stückzahl. Bei derselben Zeichnung folgen ein Einzelstück und zehntausend Stück völlig unterschiedlichen Logiken: Beim Einzelstück geht es darum, „es überhaupt herstellen zu können“, bei der kleinen Serie darum, „es verifizieren zu können“, und in der Serienfertigung um „Stabilität und kontrollierbare Stückkosten“. Werden diese drei Routen vermischt betrachtet, wird das Angebot ungenau und der Liefertermin gerät außer Kontrolle.

Einzelstücke und Reparaturfertigung: Zeitgewinn durch Universalmaschinen

Einzelne Zahnräder entstehen häufig bei Instandsetzungen, Prototypenvalidierungen oder Sonderumbauten. Dann gibt es keinen Spielraum zur Amortisierung von Sonderwerkzeugen und Vorrichtungen; üblicherweise wird CNC-Zahnfräsen oder Wälzstoßen eingesetzt, bei Bedarf kombiniert mit Drahtschneiden für Sonderprofile. Der Vorteil liegt darin, dass Universalmaschinen sofort einsatzbereit sind; der Nachteil ist, dass die Zahnformgleichmäßigkeit von Programmierung und Werkzeugweg abhängt und die Zahnflankenqualität nicht an die Wälzbearbeitung heranreicht. Handelt es sich nur um ein Ersatzteil mit niedriger Drehzahl und Last, reicht dieser Weg völlig aus; werden jedoch ruhiger Eingriff und geringe Geräuschentwicklung gefordert, muss bewertet werden, ob sich ein eigener Wälzfräser oder Wälzstoßmeißel für das Einzelstück lohnt.

Kleine Serien und Vorserien: Erst Funktion verifizieren, dann über Formen entscheiden

Die kleine Serie ist die entscheidende Phase eines Zahnradprojekts, denn sie liefert die Entscheidungsgrundlage dafür, „ob in ein Formwerkzeug investiert wird“. Der typische Weg bei Kunststoffzahnrädern ist: Zunächst mit 3D-Druck schnell die Geometrie erhalten, in die Mechanik einbauen und laufen lassen, um Zähnezahl, Modul, Achsabstand und Kollisionen zu prüfen; nach Bestätigung der Konstruktion mit Handmuster-Abformung (Vakuumgießen) eine kleine Charge herstellen, deren Werkstoffeigenschaften nahe am Endprodukt liegen, für Montagetests und Dauerlauf-Voruntersuchungen. Erst wenn beide Schritte bestanden sind, wird die Spritzgussform in Betracht gezogen. Das Überspringen der Abformung und der direkte Werkzeugbau ist das häufigste Kostenrisiko bei Kunststoffzahnradprojekten.

Bei kleinen Serien von Metallzahnrädern liegt der Schwerpunkt eher auf der CNC-Route: Zahnfräsen, Wälzstoßen, Wälzfräsen oder Wälzstoßen je nach Zahnform, kombiniert mit der erforderlichen Wärmebehandlung und nachfolgender Feinbearbeitung. Der Unterschied zur Serienfertigung besteht darin, dass bei kleinen Serien üblicherweise keine speziellen Vorrichtungen gebaut werden; die Spannung erfolgt über Universalaufnahmen mit Weichbacken oder speziellen Unterlegplatten, und die Gleichmäßigkeit wird über Werkzeugvermessung und Erstmusterfreigabe statt über die Vorrichtung selbst sichergestellt. Deshalb ist die Erstmusterfreigabe bei kleinen Zahnradserien besonders wichtig.

Um zu beurteilen, auf welcher Route man sich befindet, kann man drei Fragen stellen: Ist die Funktion dieses Zahnrads bereits eingefroren? Wird sich die Montagebeziehung noch ändern? Ist der Stückkostenpreis bereits so sensibel, dass ein Werkzeug zwingend erforderlich ist? Wenn die ersten beiden Fragen nicht beantwortet sind, befindet man sich noch in der Validierungsphase, und die Nutzung von Schnellprototypen und Reproduktionsabgüssen ist wirtschaftlicher; erst wenn alle drei Fragen geklärt sind, beginnt die Diskussion über die Serienfertigung. Die Serienschwelle bei Zahnrädern ist im Wesentlichen die Schwelle der Designfestschreibung.

Spannen, Bezug und Prüfung: die fehleranfälligsten Schritte bei Zahnrädern

Bei der Zahnradbearbeitung ist alle Mühe vergebens, wenn die Zahnform noch so genau berechnet ist, aber Spannung und Bezug nicht übereinstimmen. Der häufigste Fehler in der Praxis ist nicht eine unzureichende Maschinengenauigkeit, sondern dass die Bezugsfläche des Zahnradrohlings und die Bezugsfläche der Zahnform nicht übereinstimmen: Beim Drehen des Rohlings wird das Innenloch als Positionierung verwendet, beim Wälzfräsen jedoch auf Außenumfangsspannung umgestellt, wodurch sich die Exzentrizität der beiden Aufspannungen direkt auf den Teilkreis-Rundlauf addiert und nach der Montage auf der Welle periodische Geräusche verursacht. Die Beurteilungsmethode ist direkt – man fragt den Lieferanten: „Welcher Bezug wird für die Zahnformbearbeitung verwendet?“ Wenn die Antwort nicht mit dem Bezug der Rohlingzeichnung übereinstimmt, muss nachgefragt werden, wie dazwischen umgerechnet wird.

Verformungskontrolle bei dünnwandigen und schlanken Zahnrädern

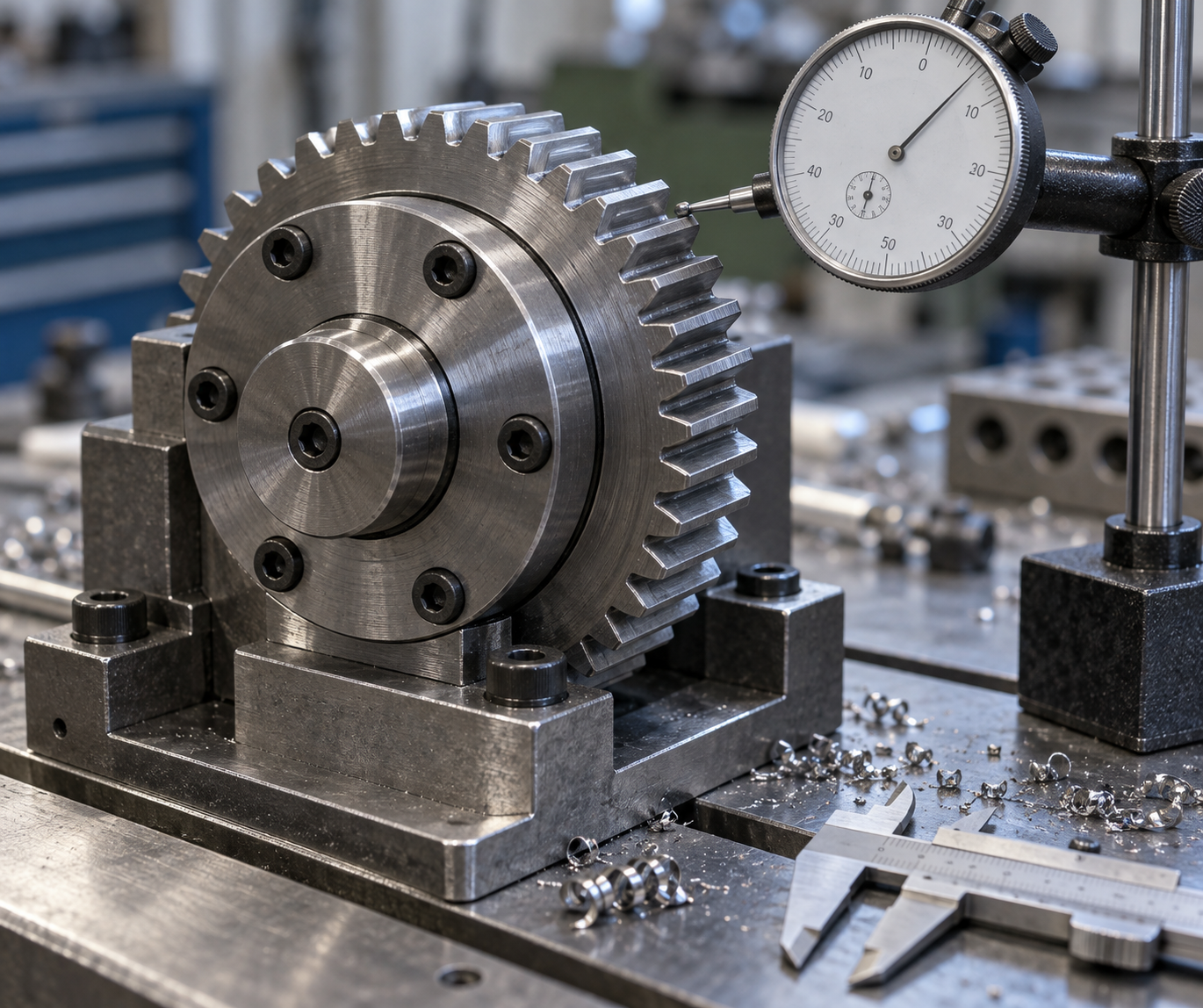

Dünnwandige Zahnkränze und schlanke Zahnradwellen werden unter Spannkraft „rundgedrückt“ oder „durchgebogen“, federn nach dem Lösen des Spannfutters zurück, sind bei der Messung in Ordnung, zeigen aber nach der Montage anomale Eingriffe. Eine praktikable Vorgehensweise ist, die radiale Spannung zu reduzieren, auf Stirnseitenspannung oder spezielle Weichbacken umzustellen, Schrupp- und Schlichtbearbeitung zu trennen und Zeit für natürliche Alterung oder Spannungsarmglühen einzuplanen. Bei Kunststoffzahnrädern muss zudem die Schwindung und Feuchtigkeitsaufnahme nach dem Entformen berücksichtigt werden; die Erstmusterfreigabe sollte besser nach einer gewissen Liegezeit erfolgen und nicht direkt nach dem Auslaufen aus der Fertigung abgeschlossen werden.

Prüflogik: zuerst Rundlauf, dann Zahnform

Die Zahnradprüfung erfolgt üblicherweise in zwei Stufen. Die erste Stufe betrifft geometrische Bezüge: Teilkreis-Rundlauf, Stirnseiten-Rundlauf, Koaxialität von Innenloch und Außenumfang – diese lassen sich mit einem Koordinatenmessgerät oder einer Rundlaufmessvorrichtung beurteilen und decken Spannprobleme am ehesten auf. Die zweite Stufe betrifft die Zahnform: Teilungsabweichung, Zahnprofilform, Flankenlinienrichtung – hierfür sind Zahnradmessgeräte oder spezielle Prüfvorrichtungen erforderlich. Die Eingriffsprüfung (Abwälzen mit dem Gegenrad, Prüfen des Tragbilds) kommt der tatsächlichen Funktion näher und eignet sich für Erstmuster- und Nacharbeitsszenarien. Bei alten Zahnrädern ohne Originalzeichnung kann 3D-Scannen die Zahnform und Bezüge rekonstruieren, aber die Scanergebnisse müssen noch funktional beurteilt werden und dürfen nicht direkt als Konstruktionstoleranzen verwendet werden. Konkrete Prüfpositionen und Bewertungsmethoden sollten bereits in der Angebotsphase mit der Technik abgestimmt werden, um eine Abnahme nach der konservativsten Methode zu vermeiden.

Wie man die Zeichnung erstellt: Angebot und Bearbeitung mit weniger Rückfragen

Das Teuerste an einer Zahnradzeichnung ist nicht die Komplexität der Darstellung, sondern fehlende Schlüsselinformationen. Fehlt eine Angabe, kann der Lieferant nur konservativ kalkulieren: mehr Aufmaß, langsamere Prozesse, unsichere Maße als kritische Maße behandeln. Das Ergebnis sind höhere Angebote, längere Durchlaufzeiten, und beide Seiten können nicht genau sagen, wo die Kosten entstehen. Die folgende Checkliste, in der Reihenfolge „zuerst Zahnform, dann Bezug, danach Behandlung“ vervollständigt, spart in der Regel mehr als eine Runde technischer Klärung.

Zahnform-Parametertabelle: nicht nur die Kontur zeichnen

Eine Zahnformkonturzeichnung kann die Form darstellen, aber nicht die Fertigbarkeit. Es wird empfohlen, in einer Ecke der Zeichnung eine Parametertabelle zu platzieren, die mindestens enthält: Modul oder Diametral Pitch, Zähnezahl, Eingriffswinkel, Schrägungswinkel (bei Schrägverzahnung), Profilverschiebungsfaktor, Kopf- und Fußform, Zahnbreite, Genauigkeitsklasse oder das referenzierte Zahnradgenauigkeitssystem. Bei Innenverzahnung, Zahnstangen und nicht kreisförmigen Zähnen muss zusätzlich die Zahnformerzeugungsmethode angegeben oder ein vollständiges Zahnprofil geliefert werden.

• Fehlender Modul und Eingriffswinkel: Der Lieferant kann nicht beurteilen, ob Standard- oder Sonderwerkzeuge verwendet werden, und kalkuliert mit Sonderwerkzeugen.
• Fehlende Genauigkeitsklasse: Es kann nur mit höherer Genauigkeit geplant werden, die Kosten steigen.
• Fehlende Zahnfußform: Beeinflusst, ob nach der Wärmebehandlung eine Zahnfußbehandlung erforderlich ist, wird leicht übersehen.
• Nur 3D-Modell ohne Parameter: Das Zahnprofil im Modell ist oft nur schematisch und kann nicht direkt für die Wälzbearbeitung verwendet werden.

Bezug, Rundlauf und Passmaße

Die „Genauigkeit“ eines Zahnrads hängt stark davon ab, ob der Bezug einheitlich ist. In der Zeichnung muss klar angegeben werden: ob der Zahnformbezug das Innenloch, der Außenumfang oder die Stirnseite ist; welche Flächen die Positionierflächen einer einzigen Aufspannung sind; zwischen welchen zwei Elementen Stirnseiten- und Radialrundlauf gemessen werden sollen. Gleichzeitig sind die Passmaße und Passungsart zu Welle, Lager und Gehäuse klar anzugeben, damit der Lieferant kritische Passungen nicht mit allgemeinen Toleranzen behandelt.

Bei Wärmebehandlung und Oberflächenbehandlung müssen Reihenfolge und Umfang klar angegeben werden: ob durchgehärtet oder partiell, ob Zahnschleifen oder Drahterodieren nach der Wärmebehandlung erforderlich ist, welche Flächen keine Behandlungsschicht aufweisen dürfen. Wenn dem Lieferanten erlaubt wird, Aufmaß an der Zahndicke für Nacharbeit zu belassen, ist dies ebenfalls anzugeben – dies ist oft der Schlüssel dafür, dass Einzelstück-Nacharbeit erfolgreich montiert werden kann. Bei vollständigen Zeichnungsinformationen kann der Lieferant direkt eine Prozessroute angeben; bei unvollständigen Informationen kann nur ein „Sicherheitspreis“ genannt werden.

Häufige Fragen (FAQ)

Bei Anfragen und Prozessdiskussionen zu Zahnradteilen tauchen immer wieder dieselben Fragen auf. Im Folgenden sind sie aus Käufer- und Engineering-Perspektive zusammengestellt, wobei die Antworten möglichst auf der Entscheidungslogik basieren und nicht mit Parametern überladen sind.
