3D-Druck-Materialien richtig auswählen: Prozesskriterien und Versagensgrenzen von PLA, ABS, PETG, Nylon und Harz

Das Materialfeld auf einer Zeichnung entscheidet über alle späteren Probleme

Letzte Woche wurde eine Zeichnung für ein Optikprüfteil geprüft, im Materialfeld stand „3D-Druckteil, weiß“. Das Teil war ein Ober- und Untergehäuse mit Clips, das bei der Montage wiederholt auseinandergenommen und zusammengesetzt wird. Das Muster wurde am Tag der Lieferung montiert, am nächsten Tag brach die Clip-Wurzel – verwendet wurde ein harzähnliches Material, die Zähigkeit reichte nicht aus, und an der Clip-Wurzel fehlte auch ein Radiusübergang. Das lag nicht am schlechten Material, sondern daran, dass im Materialfeld die Funktionsstufe nicht klar angegeben war.

Ähnliche Szenarien wiederholen sich: Harzteile lagen einen Sommer lang in der Sonne im Auto, schrumpften und verzogen sich; Nylonteile waren direkt nach Entnahme aus der Maschine maßhaltig, nach zwei Tagen Lagerung überschritten die kritischen Passmaße die Toleranz – Feuchtigkeitsquellung; PLA-Teile wurden als Strukturteile verwendet, und beim Eindrehen von Schrauben platzte die Bohrungswand direkt auf. Das lässt sich nicht mit einem Satz „falsches Material gewählt“ zusammenfassen, sondern liegt daran, dass Funktionsstufe, Einsatzumgebung, Montageart und Prüfbedingungen in der Zeichnungsphase nicht aufeinander abgestimmt wurden.

Materialauswahl ist kein Blick in eine „Festigkeitsrangliste“. PLA hat zahlenmäßig eine höhere Zugfestigkeit als ABS, aber niemand verwendet PLA für Automobil-Innenraumteile. Die eigentliche Frage ist: Ist dieses Teil zum Anschauen, zum Testmontieren, zum Lasttragen oder als Endteil gedacht? Bei welcher Temperatur arbeitet es, gibt es UV, werden Schrauben eingedreht, und in welchem Zustand wird es bei der Maßprüfung abgenommen? Sind diese Antworten festgelegt, reduziert sich der Materialname von selbst auf ein oder zwei Optionen. Umgekehrt führt es bei der Montage oder Prüfung mit hoher Wahrscheinlichkeit zu Nacharbeit, wenn zuerst der Materialname festgelegt und dann der Verwendungszweck ergänzt wird.

Im Folgenden wird in dieser Reihenfolge vorgegangen: zuerst die Funktionsstufen, dann die tatsächlichen Unterschiede der fünf Materialien, danach Kriterien für die Materialauswahl nach Einsatzbedingungen und schließlich Zeichnungsvermerke, Prüfung und Beschaffung. Jeder Abschnitt zielt auf eine Entscheidung ab, die morgen verwendet werden kann, statt Materiallexikon-Einträge nachzuerzählen.

Erst die Funktionsstufe festlegen, dann über Materialnamen sprechen

Streit bei der Materialauswahl entsteht meistens, weil beide Seiten über unterschiedliche Dinge reden. Der Konstrukteur fragt „Nylon oder PETG?“, der Lieferant antwortet „beides druckbar“, und am Ende passt das Erstmuster nicht. Das Problem liegt nicht am Material, sondern daran, dass niemand zuerst klarstellt, welche Funktionsstufe dieses Teil hat. Erst wenn die Funktionsstufe feststeht, hat der Materialname Bedeutung; umgekehrt werden bei zuerst festgelegtem Material die Fallstricke bei Montage, Prüfung und Kosten auf einmal eingegraben.

Nach dem tatsächlichen Einsatzszenario in vier Stufen einteilen: Optik-/Konzeptteile prüfen nur Form und Proportion, tragen nicht und werden nicht montiert; Funktionsprüfteile müssen einmal montiert und betätigt werden, um zu prüfen, ob der Mechanismus kollidiert; Montage-/Lastteile müssen wiederholt demontiert und montiert werden und Schraubenvorspannung oder Clip-Elastizität aufnehmen; Kleinserien-Endteile gehen direkt an den Nutzer und müssen Umgebung, Lebensdauer und Abnahme bestehen. Springt man eine Stufe höher, müssen oft Material, Verfahren und Prüfmethode gewechselt werden.

Diese Tabelle ist das Gerüst für alle späteren Entscheidungen. Für Optikteile ist PLA in Ordnung, aber damit sollten keine Clips montiert werden; für Funktionsprüfteile reicht PETG meist aus, aber in der Nähe von Wärmequellen im Fahrzeuginneren muss neu bewertet werden; bei Lastteilen hat Nylon Priorität, zum Preis von Feuchtigkeitsaufnahme und Richtungsabhängigkeit; bei Endteilen ist es bei steigender Stückzahl möglicherweise nicht mehr sinnvoll, im 3D-Druck zu bleiben, und es sollte Spritzguss oder CNC geprüft werden.

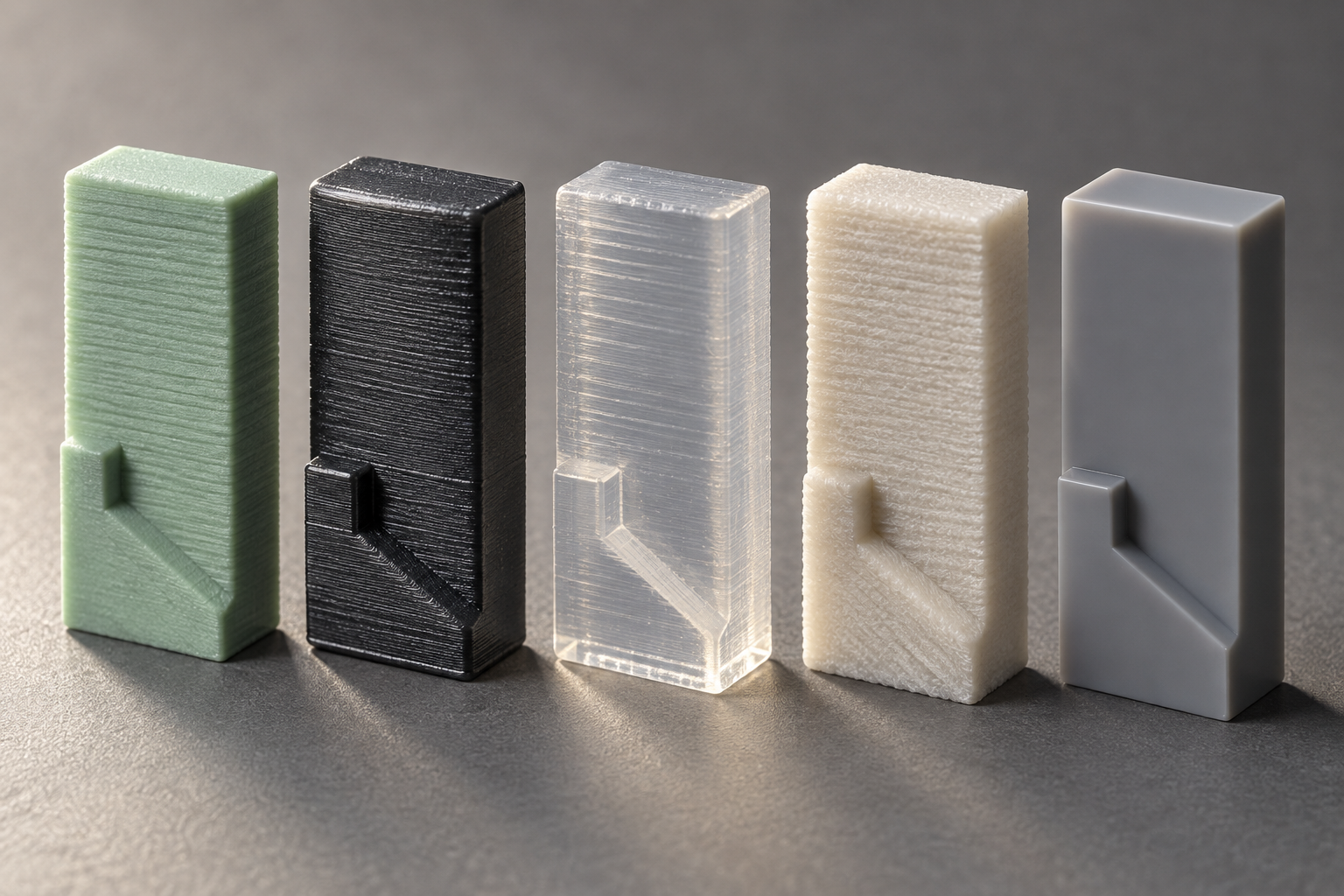

Die tatsächlichen Unterschiede der fünf Materialien: keine Rangliste der Festigkeit

Der häufigste Fehler bei der Materialauswahl ist, Materialien als eine gerade Linie von schwach bis stark zu betrachten. Dass PLA günstig und gut druckbar ist, bedeutet nicht, dass es nur für Deko-Objekte taugt; dass Nylon zäh ist, bedeutet nicht, dass alle Nylonteile Clips aufnehmen können. Was wirklich über Erfolg oder Misserfolg entscheidet, sind Temperaturbeständigkeit, Feuchtigkeitsaufnahme, Anisotropie und das Fenster für die Nachbearbeitung – und diese unterscheiden sich bei den fünf Materialien stark.

Diese Tabelle dient nicht zum Nachschlagen, sondern zum Ausschließen. Betrachten Sie zuerst die härteste Randbedingung im Einsatzfall – ob Temperatur, Schlag oder Maße – und filtern Sie dann rückwärts das Material. Zum Beispiel schließt bei einer Halterung neben einem Motor die Temperatur zuerst PLA und die meisten Harze aus; bei einem wiederholt demontierten Clip schließt die Sprödigkeit zuerst PLA und Harz aus; bei einem Nylonteil, dessen Passung gemessen werden soll, erfordert die Feuchtigkeitsaufnahme zuerst eine Konditionierung vor der Messung.

Feuchtigkeitsaufnahme: die versteckteste Ausfallursache bei Nylon und PETG

Nylon wächst nach Feuchtigkeitsaufnahme im Maß; wie stark, hängt von Typ, Umgebungsfeuchtigkeit und Lagerdauer ab. Übliche Praxis ist, nach dem Drucken zuerst zu trocknen, dann unter kontrollierter Feuchtigkeit eine Zeit lang zur Zustandsbalance zu lagern und erst danach zu messen und zu montieren. Wird dieser Schritt übersprungen, ist das Erstmuster bei der Messung in Ordnung, lässt sich aber nach zwei Tagen nicht montieren – solche Streitigkeiten zwischen Einkauf und Montage sind sehr verbreitet. Bei PETG ist die Feuchtigkeitsaufnahme weniger ausgeprägt als bei Nylon, aber feuchtes Material führt beim Drucken zu Blasen und verringerter Schichthaftung; eine Trockenkammer ist Grundvoraussetzung.

Anisotropie: Die Festigkeit in Z-Richtung ist immer geringer als in XY-Richtung

Bei FDM-Verfahren beträgt die Schichthaftfestigkeit meist nur einen Bruchteil der XY-Richtung; das genaue Verhältnis variiert mit Material und Parametern. Das bedeutet, dass dasselbe Material je nach Druckrichtung um mehr als das Doppelte unterschiedlich belastbar sein kann. Wenn auf der Zeichnung nur das Material, aber nicht die Belastungsrichtung angegeben ist, orientiert die Druckerei das Teil nach minimalen Stützen und minimaler Zeit, und das Bauteil reißt bei der Montage zwischen den Schichten – die Verantwortung ist schwer zuzuordnen. Bei lasttragenden Teilen muss die Hauptbelastungsrichtung auf der Zeichnung oder im Arbeitsplan angegeben werden; nötigenfalls ist auf Harz oder Nylon mit Nachbehandlung zur Verstärkung auszuweichen.

Auswahl nach Einsatzbedingungen: vier Kriterien – Temperatur, Belastung, Montage, Außenbereich

Der Materialtyp ist nur der Ausgangspunkt, die Einsatzbedingungen sind das Kriterium. Bei derselben Zeichnung können die Materialentscheidungen völlig gegensätzlich ausfallen, je nachdem, ob sie im Inneren eines Fahrzeuggeräts oder in einem Außenschrank verbaut wird. Die folgenden vier Kriterien sind nach Priorität geordnet: zuerst Temperatur, dann Belastung, dann Montageart, schließlich Umgebungsalterung. Zu jedem Kriterium gibt es eine Wenn-dann-Schlussfolgerung und das entsprechende Versagensmuster.

Temperatur: in der Nähe von Wärmequellen oder bei Sonneneinstrahlung im Fahrzeug PLA und gewöhnliches Resin von vornherein ausschließen

PLA hat eine niedrige Glasübergangstemperatur; in der Branche liegt der übliche Referenzwert bei etwa 55–60 °C. Im Sommer übersteigt die Oberflächentemperatur des Armaturenbretts im Fahrzeug leicht 70 °C; PLA-Teile werden weich, verziehen sich und Clips verlieren ihre Klemmkraft. Auch der Temperaturbeständigkeitsbereich von gewöhnlichem Photopolymerharz ist eher schmal und hängt vom jeweiligen Harzsystem ab; wenn die Zeichnung nichts angibt, sollte man nicht davon ausgehen, dass es dauerhaft über 60 °C aushält. Wenn das Bauteil in der Nähe von Motor, Netzteil oder in einem sonnenexponierten Bereich im Fahrzeug sitzt, bevorzugt ABS, PETG oder Nylon wählen; bei klaren numerischen Anforderungen an die Temperaturbeständigkeit sollte der Lieferant die gemessene Wärmeformbeständigkeit der jeweiligen Materialcharge angeben, statt sich nur auf den Materialnamen zu verlassen.

Belastung: bei biege- und stoßbeanspruchten Teilen nicht mit spröden Materialien auf Glück setzen

PLA ist recht steif, aber spröde; bei Stoßbelastung bricht es spröde, die Bruchfläche ist glatt und es gibt praktisch keine Streckphase. ABS und PETG sind deutlich zäher; die Schichthaftung von PETG ist meist besser als die von ABS, was es für Clips, Vorrichtungen und biegebeanspruchte Halterungen geeignet macht. Nylon (PA) gehört bei Zähigkeit und Ermüdungsbeständigkeit zu den besten der fünf Materialien, aber nach Feuchtigkeitsaufnahme ändern sich die Maße; bei lasttragenden Teilen muss der Konditionierungszustand in die Abnahmebedingungen aufgenommen werden. Entscheidungsregel: Wenn das Bauteil bei Montage oder Nutzung wiederholt gebogen oder Sturzstößen ausgesetzt wird, PLA und gewöhnliches Resin ausschließen; bei rein statischer Druckbelastung ist PLA in trockener Umgebung bei Raumtemperatur noch verwendbar, aber man muss akzeptieren, dass es spröde ist.

Montage: bei Schrauben, eingepressten Muttern und Clips zuerst Kriechverhalten und Gewindefestigkeit prüfen

Bei PLA- und Resin-Teilen, in die direkt Gewinde geschnitten und Schrauben eingedreht werden, ist das Gewinde nach einigen Montagezyklen ausgerissen; Resin-Teile sind spröder, selbstschneidende Schrauben erzeugen leicht Risse in der Bohrungswand. Für Verbindungen, die wiederholt demontiert werden, ist es üblich, Montagelöcher für eingeschmolzene Messingmuttern oder eingebettete Inserts vorzusehen oder auf PETG, ABS oder Nylon zu wechseln. Nylon hat eine gute elastische Rückstellung für Clips, aber unter Dauerlast tritt Kriechen auf, die Klemmkraft nimmt mit der Zeit ab; wenn ein Clip dauerhaft Klemmkraft halten muss, sollte ein Ausgleich eingeplant oder auf Metallfederbleche umgestellt werden. ABS kann durch Lösungsmittelpolieren oder Dampfbehandlung oberflächlich verbessert werden, was jedoch die Maße leicht beeinflusst; an Passflächen ist Zugabe vorzusehen.

Außenbereich und Feuchtigkeit: UV-Strahlung und Feuchtigkeitsaufnahme sind zwei unabhängige Versagenspfade

Bei Außenteilen müssen UV-Alterung und Feuchtigkeitsaufnahme gleichzeitig berücksichtigt werden. ABS hat eine mäßige Witterungsbeständigkeit und kreidet bei langer Sonneneinstrahlung aus und verfärbt sich; PETG ist etwas witterungsbeständiger, aber ebenfalls kein langfristiges Außenmaterial. Nylon dehnt sich nach Feuchtigkeitsaufnahme aus; in der Branche liegt der übliche Referenzwert in der Größenordnung von 0,5 %–2 %, abhängig von Materialtyp und Konditionierungszustand; dünnwandige und lange Teile sind stärker betroffen. Wenn ein Bauteil sowohl im Außenbereich eingesetzt wird als auch maßstabil sein muss, ist meist ein Wechsel auf witterungsbeständige Materialtypen erforderlich oder die Prüfung einer CNC-bearbeiteten Metalllösung. Entscheidungsregel: langfristiger Außeneinsatz + maßempfindlich – die Antwort nicht nur unter 3D-Druck-Materialien suchen, sondern CNC- oder Blechkonstruktionen bewerten.

Diese vier Kriterien ersetzen einander nicht. Ein Clip-Bauteil im Fahrzeuginnenraum erfüllt gleichzeitig die drei Kriterien Temperatur, Belastung und Montage; bei der Materialauswahl sollte das strengste Kriterium als Untergrenze gelten, nicht ein Kompromiss. Wenn man unsicher ist, ist es schneller, die Einsatzbedingungen in einem Satz zusammenzufassen und zusammen mit der Zeichnung an die Konstruktion zu senden, als in der Materialtabelle zu raten. Wenn Material und Verfahren nach Einsatzbedingungen geprüft werden sollen, kann man die Zeichnung über den Einstieg für 3D-Druck-Angebote einreichen und die Konstruktion nach den Einsatzbedingungen Empfehlungen geben lassen.

Angaben, die auf der Zeichnung unbedingt ergänzt werden müssen: Material, Orientierung, Füllung, Nachbearbeitung

Die häufigste Nacharbeit entsteht nicht dadurch, dass der Drucker falsch läuft, sondern durch unzureichende Informationen auf der Zeichnung, sodass die Werkstatt nur mit Standardparametern raten kann. Wenn im Materialfeld „3D-Druck“ oder „Nylon“ steht, ist das fast so gut wie nichts. Nachfolgend eine Liste von Angaben, die direkt in die Zeichnung oder das Angebotsformular übernommen werden kann.

Materialfeld: Materialtyp und Zustand angeben, nicht die grobe Kategorie

„PA12“ zu schreiben ist nützlicher als „Nylon“, und „PA12 nach Konditionierung“ ist nützlicher als „PA12“. SLS-Nylonteile haben direkt nach der Entnahme einen niedrigen Feuchtigkeitsgehalt; nach einigen Tagen Feuchtigkeitsaufnahme quellen sie, und Montagelöcher können von Übermaß auf Spiel wechseln. Die Zeichnung sollte mindestens angeben: Materialtyp, Verfahren (FDM/SLA/SLS/MJF/DMLS), ob konditioniert, ob getempert. ABS aus FDM und ABS aus Spritzguss sind nicht derselbe Zustand; bei ersterem wird die Schichthaftung stark von Düsentemperatur und Kammertemperatur beeinflusst. In den Angaben sollte daher möglichst „Abnahme nach FDM-Verfahren“ stehen, um zu vermeiden, dass gedruckte Teile mit Spritzgussdaten bewertet werden.

Richtung, Füllung und kritische Maße: alle drei zusammen betrachten

Die Zugfestigkeit von FDM-Teilen in Z-Richtung beträgt in der Regel nur etwa die Hälfte der XY-Richtung, branchenüblich liegt der Unterschied bei 40 %–60 %, je nach Material und Parametern. Die Kraftrichtung muss auf der Zeichnung angegeben werden, oder direkt „Die Schichtrichtung darf nicht senkrecht zur Hauptkraftrichtung liegen“. Füllgrad und Wandstärke bestimmen die Steifigkeit; ein Teil mit 15 % Füllung eignet sich für die Optik, aber ein lasttragender Schnapphaken bricht zuerst zwischen den Schichten. Kritische Passmaße müssen separat aufgeführt und mit Toleranzband angegeben werden, nicht nur pauschal „±0,2 mm“, denn die Schrumpfung ist richtungsabhängig unterschiedlich, und die tatsächliche Abweichung an der langen und kurzen Seite kann sich verdoppeln.

Stützflächen, Gewinde und Einsätze: die häufigsten Bereiche für Montagefehler

Nach dem Entfernen der Stützen ist die Oberfläche rau; wenn diese Fläche eine Dichtfläche oder Gleitpassfläche ist, muss „Nicht-Stützfläche“ vermerkt oder Schleifen vorgeschrieben werden. Direkt im 3D-Druck geformte Gewinde haben geringe Festigkeit, besonders unter M3 kommt es leicht zum Gewindeausreißen; die Zeichnung sollte „Am Gewinde Kernloch für Gewindeschneiden vorsehen“ oder „Heißschmelz-Messingmutter“ angeben sowie Einsatztyp und Einpresstiefe nennen. Fehlt dies, wird das Erstmuster mit hoher Wahrscheinlichkeit an der Montagestation ausgesondert.

Erst wenn die oben genannten Punkte ergänzt sind, haben „Materialkosten“ und „Nachbearbeitungskosten“ im Angebot eine Grundlage, und das Erstmuster hat eine reproduzierbare Abnahmebasis. Wenn die Zeichnung vorerst nur die Außenform enthält, empfiehlt es sich, bei der Anfrage zusätzlich die Funktionsklasse und die Einsatzumgebung anzugeben, damit die Fertigungsseite zunächst Material- und Richtungsempfehlungen geben kann, die dann in die Zeichnung übernommen werden. Für einen schnellen Preisvergleich können Sie über das 3D-Druck-Angebotsportal das Modell hochladen und die genannten Angaben beifügen, um Rückfragen zu reduzieren.

Prüfung und Beschaffung: Wird das Material geändert, müssen auch Prüfmittel und Abnahmeverfahren geändert werden

Bei derselben Zeichnung, bei der das Materialfeld von ABS auf Nylon geändert wird, ändern sich die Maße nicht, aber das Prüfergebnis kann völlig anders ausfallen. Die Abnahme von 3D-Druckteilen darf nicht einfach der Logik von Spritzguss oder Zerspanung folgen – das Material selbst nimmt Feuchtigkeit auf, schrumpft richtungsabhängig und verformt sich in der Nachbearbeitung weiter. Das Prüfkonzept muss dem Material folgen, und bei der Beschaffungsanfrage muss der „Materialzustand“ klar angegeben werden, sonst sind Erstmusterabnahme bestanden und Streit in der Serie der Normalfall.

Wie kritische Maße festgelegt werden: zuerst „Formmaße“ und „Passmaße“ trennen

Bei 3D-Druckteilen sind wirklich Messschieber-/KMG-relevant die Passmaße und Montagebezüge, nicht die Außenkontur. Außenmaße werden stark von Druckrichtung, Schrumpfung und Stützenentfernung beeinflusst und können üblicherweise mit Freimaßtoleranz angegeben werden; Passbohrungen, Wellen, Schnapphakenabstände und Planheit der Montagefläche sind die eigentlichen Abnahmepunkte. Beurteilungsprinzipien:

• Bohrungs-/Wellenpassung: vorzugsweise mit Grenzlehrdorn oder Nadelprüfstift prüfen, nicht mit dem Messschieber den Innendurchmesser messen – Innenbohrungen bei FDM und SLA sind tatsächlich annähernd vieleckig oder stufig, der Messschieberwert ist zu groß.
• Montagefläche: Planheit mit Richtplatte plus Fühlerlehre oder KMG messen; Nylon- und ABS-Teile verziehen sich nach dem Abkühlen häufig, die Planheit ist oft 0,2–0,5 mm schlechter als die angegebene Toleranz, branchenüblich, muss gemäß Zeichnung bestätigt werden.
• Schnapphaken/Federarme: Abstand und Wandstärke messen, nicht Einzelpunktmaße. Eine Dickenabweichung des Federarms von 0,1 mm kann die Steckkraft verdoppeln.
• Gewinde und Einsätze: Gedruckte Gewinde sollten nicht als Abnahmemaß dienen; Abnahme nach Kernloch + selbstschneidend oder Heißschmelzeinsatz, Auszugskraft des Einsatzes separat festlegen.

Welche Maße werden durch Feuchtigkeitsaufnahme und Richtung am stärksten beeinflusst

Nylon (PA) dehnt sich nach Feuchtigkeitsaufnahme aus; das ist eine Materialeigenschaft, kein Druckfehler. PA12 kann in feuchter Umgebung über mehrere Tage lineare Maßänderungen von 0,2 %–0,5 % aufweisen, bei großen Teilen sind das einige Zehntelmillimeter. Der Richtungseinfluss ist ebenso deutlich: FDM-Teile sind zwischen den Schichten (Z-Richtung) sowohl bei Festigkeit als auch bei Maßstabilität schwächer als in XY-Richtung; wenn eine Passfläche in Z-Richtung liegt, muss das Montagespiel größer gewählt werden als in XY-Richtung. Bei Harzteilen ist es umgekehrt: SLA hat gute Maßstabilität, aber bei langfristiger UV- und Feuchtigkeitsexposition kommt es zu langsamem Kriechen; präzise Passflächen sollten nicht langfristig darauf angewiesen sein.

Vier Dinge, die bei der Beschaffungsanfrage klar angegeben werden müssen

„Gleiches Material, unterschiedlicher Zustand“ ist die häufigste Streitquelle bei der 3D-Druck-Beschaffung. Bei der Anfrage sollte mindestens klar angegeben werden:

1. Materialbezeichnung und Zustand: PA12 oder PA12+Glasfaser angeben, „Lieferung im trockenen Zustand“ oder „Lieferung im konditionierten Zustand“ angeben. Wird nichts angegeben, liefert der Lieferant standardmäßig im natürlichen Zustand nach dem Druck.
2. Abnahmemaße und Prüfmittel: Auflisten, welche Maße kritisch sind und mit welchem Prüfmittel gemessen wird. Nur „gemäß Zeichnung“ reicht meist nicht; bei 3D-Druckteilen muss klar sein, welche Maße nicht geprüft werden.
3. Nachbearbeitungsanforderungen: Stützen entfernen, Schleifen, Sandstrahlen, Färben, Tempern, Konditionieren – jeder Punkt beeinflusst Maße und Aussehen; wird nichts angegeben, wird die einfachste Methode gewählt.
4. Anforderungen an Prüfberichte: ob Erstmusterbericht, Istwerte kritischer Maße, Materialcharge erforderlich sind. Für Kleinserien-Endteile empfohlen, bei Optik-Validierungsmustern kann darauf verzichtet werden.

Wenn im Materialfeld der Zeichnung nur „Nylon“ oder „Harz“ steht, werden Angebot und Erstmuster mit hoher Wahrscheinlichkeit abweichen. Materialzustand und Abnahmebedingungen in die Zeichnung oder Anfrage aufzunehmen ist deutlich günstiger als Nacharbeit im Nachhinein. Für eine schnelle Preisprüfung können Sie über das 3D-Druck-Angebotsportal die Zeichnung hochladen und den Materialzustand angeben oder auf der Seite 3D-Druck-Fähigkeiten die verfügbaren Materialien und den Umfang der Nachbearbeitung prüfen.

Wann diese Materialauswahllogik nicht mehr gilt

Die Kriterien der vorangegangenen Abschnitte beruhen alle auf der Prämisse, dass „das Bauteil aus technischem Standardkunststoff besteht, die Einsatztemperatur 80 ℃ nicht überschreitet und die Stückzahl im Bereich von einigen Dutzend bis einigen Hundert liegt“. Sobald die folgenden drei Grenzen überschritten werden, verschiebt die weitere Auswahl unter PLA, ABS, PETG, Nylon und Harz das Problem nur nach hinten.

Langzeit-Hochtemperatur, Flammschutz, Medizin, Lebensmittelkontakt

Bei Anwendungen, die dauerhaft über 100 ℃ liegen oder eine UL-Brandschutzklasse, Biokompatibilität oder Lebensmittelkontakt-Konformität erfordern, sind Standardmaterialsysteme grundsätzlich ungeeignet. Solche Anforderungen entsprechen Hochtemperatur-Engineering-Kunststoffen wie PEEK, PEI, PPS oder speziell zertifizierten Harzsystemen und erfordern oft begleitende Nachbehandlungen wie Tempern oder heißisostatisches Pressen. Diese Materialien haben ein enges Druckfenster, hohe Schwierigkeit bei Schrumpf- und Verzugskontrolle, und Angebot sowie Durchlaufzeit springen deutlich. Bei solchen Zeichnungen ist das richtige Vorgehen, zuerst die Einsatzbedingungen (Temperatur, Medium, Zertifizierungsanforderungen) klar zu beschreiben und dann zu prüfen, ob Anlage und Material passen – statt zuerst einen „ungefähr passenden“ Standardwerkstoff für den Prototyp zu wählen.

Hochpräzise Passflächen: nach dem Druck meist noch CNC

Maße, die mit Lagern, Stiften oder Dichtflächen zusammenwirken, haben oft Toleranzbänder innerhalb von ±0,02 mm und erfordern zusätzlich Form- und Lagetoleranzen. Direktes Drucken mit FDM oder SLA erreicht diese Größenordnung kaum stabil; selbst wenn ein Einzelstück bei der Messung besteht, hält die Serienkonsistenz nicht stand. Branchenüblich ist, den Rohling mit Aufmaß zu drucken und die Passflächen anschließend per CNC feinzubearbeiten. Die Entscheidungsregel ist einfach: Bei allen Maßen, die gepresst, gleitgepasst oder abgedichtet werden, sollte man nicht darauf hoffen, dass der Druck direkt passt, sondern in der Prozessroute eine Nachbearbeitung vorsehen.

Großserien-Endteile: jetzt ist die Spritzgussbewertung fällig

Wenn ein Bauteil in Tausenden Stück produziert werden soll, sinken die Stückkosten beim Drucken kaum mit der Menge, während sich die Werkzeugkosten beim Spritzguss amortisieren. Weiterhin 3D-Druck einzusetzen schiebt die Werkzeugentscheidung meist nur auf. Der sinnvolle Weg: Mit Druckteilen Funktionsvalidierung und Montageprüfung abschließen, die Struktur einfrieren und dann auf Spritzguss umstellen. Beachten Sie, dass vor der Umstellung auf Spritzguss Entformungsschrägen, gleichmäßige Wanddicke, Angusslage usw. geprüft werden müssen; eine Struktur, die im Druckteil funktioniert, lässt sich im Spritzguss nicht unbedingt formen. Für solche Übergänge kann die abgestimmte Bewertung von Spritzgussfähigkeiten und Schnellprototyping genutzt werden.

Häufige Fragen

Die folgenden Punkte werden bei Anfragen und Erstmusterprüfungen am häufigsten nachgefragt. Die Antworten sind alle mit Bedingungen verbunden – ob ein Material verwendet werden kann, hängt von Einsatzbedingungen und Abnahmeverfahren ab, nicht davon, ob der Materialname gut klingt.
