非標準部品をどう具現化するか：図面から納品までの工程判断

非標準部品が図面から実物の間で問題が起きやすいのはなぜか

一枚の非標準図面に、設計側は重要な嵌合寸法、外観面、組立関係を記しています。加工側は図面に従って材料を切り出し、クランプし、工具を走らせますが、部品ができても組み付かない、あるいは外観面に送り痕が残ることがあります。双方が同じ図面を持ちながらそれぞれ言い分が異なる——問題はしばしば工作機械の精度ではなく、情報のギャップにあります。

非標準部品は標準部品のように既成の規格表で調べられるものではありません。その寸法、形状、材料、表面要求はすべて特定の機能のためにカスタマイズされており、図面が唯一の意図の媒体です。しかし図面で表現できることは限られています：どの寸法が機能寸法で、どれが単なる参考か；どの面が一発成形でなければならず、どの面が継ぎ加工でもよいか；組立時に先に圧入するのか先に締結するのか——これらは図面上ではしばしば空白で、加工側が「推測」するしかありません。

よくある手直しの場面：設計側がある穴位置を記し、加工側は基準面に従って穴を開けたが、設計側が心に描いていた基準は別の面だった；あるいは外観部品にクランプ痕が残り、設計側は「これは外観面で痕があってはならない」と考えていたが、加工側は普通の面だと思っていた。こうした相違は初品が出るまでなかなか露呈せず、一度露呈すればロット全体の手直しになります。

したがって非標準部品の核心的な難点は「ある精度を達成できるかどうか」ではなく、設計意図が完全に伝達できるかどうかです。図面を読む段階で機能面、嵌合関係、外観要求をすり合わせることは、後から公差で論争するよりも価値があります。次の節では、図面を読むときにこの三つをどう捉えるかを説明します。

まず設計意図を読み、それから工程ルートを語る

非標準図面を受け取ったら、まず最初にすることはCAMを開いて工具経路を組むことではなく、設計意図を読み取ることです。図面上の寸法は三種類に分かれます：機能寸法は部品が使えるかどうかを決め、嵌合寸法は誰と組み付くかを決め、参考寸法は単に注記の便宜のためのもので検収には関与しません。この三種類を混ぜて見積もると、後で必ず揉めます。

図面を読むとき、私はまず三つの質問をします：どの面が嵌合面で、どの面が外観面で、どの特徴が一発成形でなければならないか。嵌合面は通常、公差と粗さの要求があり、外観面は見るのはテクスチャ、送り目、色差であり、一発成形とは同軸度や直角度のように二次クランプでは保証しにくい関係を指します。この三つを書き出せば、工程ルートはほぼ浮かび上がります。

• 機能面リスト：組立、シール、ガイド、または荷重に関与するすべての面を列挙し、それらが一度のクランプで完成する必要があるか確認します。
• 嵌合関係：誰と嵌合するか、すきまかしまりばめか、方向性があるかを記し、単品は合格でも組み付かないことを避けます。
• 外観要求：可視面と隠れ面を区別し、送り目、送り痕、サポート痕、ゲート痕が許容されるかを明確にします。
• 参考寸法：閉じた寸法チェーンの中の参考値を選び出し、それらが検収根拠にならないようにします。

このリストはそれほど複雑である必要はありませんが、見積もり前に設計側と一度すり合わせる必要があります。多くの手直しは工作機械の精度不足ではなく、双方の「この面がそもそも重要かどうか」の理解の違いによるものです。図面を読む段階で十分多く時間をかければ、後の試し削りの一巡を省けることがよくあります。

工程ルートの選び方：構造特徴とロット数による階層化

非標準部品で最も犯しやすい誤りは、先に工程を決めてから構造を考えることです。より安定した順序は逆です：まず部品がどんな形で、何個必要で、どこに取り付くかを見て、それから工程を合わせます。構造特徴はできるかどうかを決め、ロット数はやる価値があるかを決め、両者を合わせてこそルートです。

まず構造を見て、それから数量を見る

内部流路、薄肉、複雑曲面、異形キャビティのある部品は、CNCではしばしば複数回のクランプや分割加工が必要になり、コストとリスクが上がります；こうした構造が検証段階だけなら、3Dプリントの方が通常は直接的です。板物、曲げ、溶接が主体のシャーシ、ブラケット、取付板は、板金が自然な選択ですが、その強みは等厚板物にあり、ソリッドブロックにはありません。外観部品、オーバーモールド部品、量産に近い質感が必要な非標準外装は、手板複模（真空注型）が小ロットで射出成形に近い表面と手触りを提供できます。本当に量産になり、材料と構造が長期的に安定して初めて、射出成形が割に合います——金型コストは数量で薄める必要があります。

「どれもできる」という一言より、一枚のトレードオフ表が役立つ

この表は標準的な答えではなく、あくまで注意喚起です。各工法にはそれぞれの「快適領域」があります。部品を無理に不適切な工法に押し込むと、単価で節約した分が、やり直しや組立、外観で結局返ってくることが多いです。判断に迷ったら、構造上の特徴、数量、用途をまとめてエンジニアリングに評価を依頼する方が、図面一枚だけを送るより効果的です。

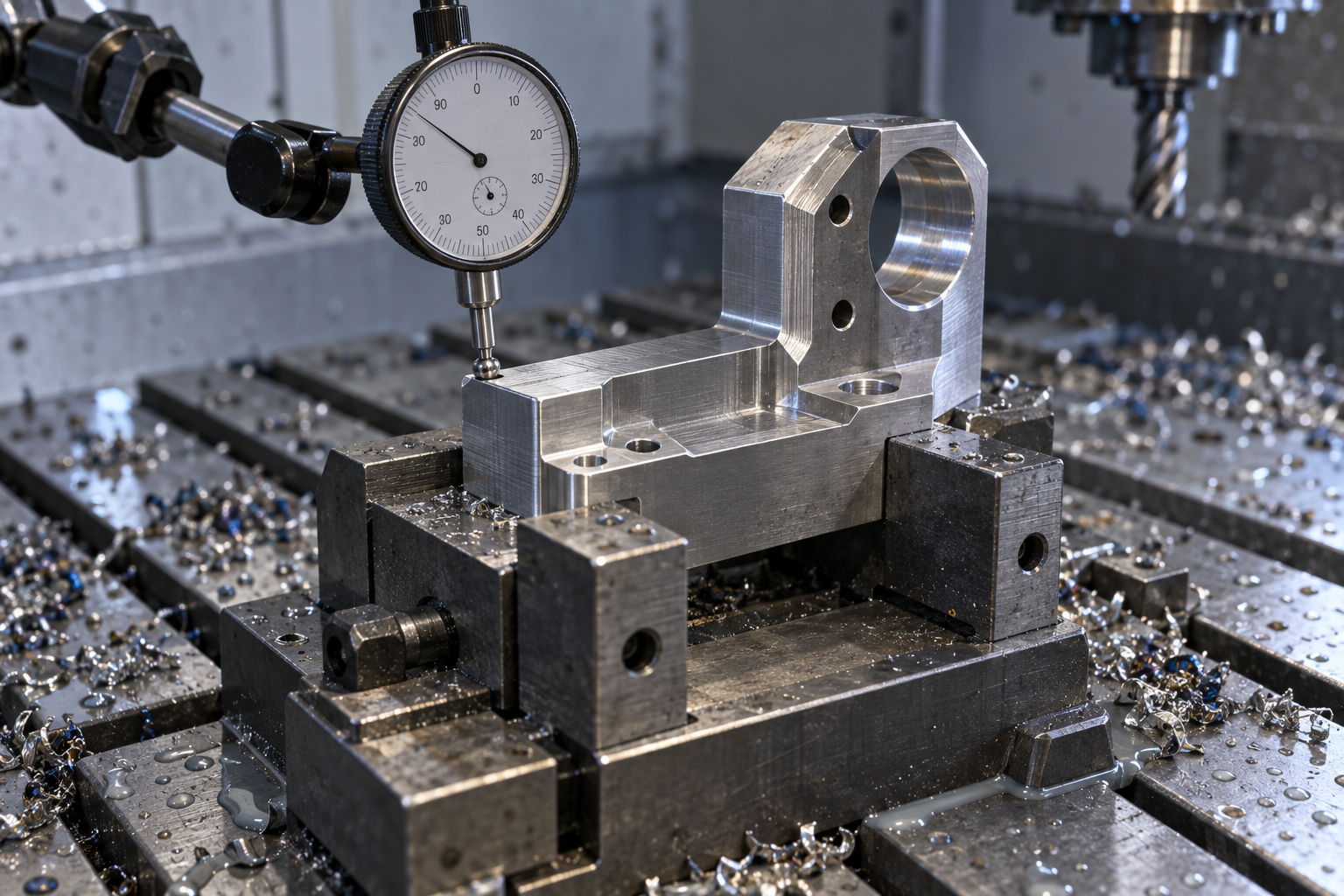

クランプと基準：非標準部品の再現性の真の源

非標準部品の寸法公差外れは、多くの場合、工作機械の精度不足ではなく、工程間で基準がずれることが原因です。同じ図面でも、第一批は合格し第二批は組み付かないという問題は、第二工程の位置決め面が変わったことに起因することがよくあります。設計側が与えるのは機能基準ですが、加工側はクランプしやすさのために別の面に置き換えることがあり、二つの基準の間には形状・位置誤差があるため、誤差はこうして組立にまで拡大されます。

基準の統一：各工程が同じ面を認めるようにする

図面を読む段階で機能基準を見つけ出し、工程カードに固定する必要があります。第一工程はどの面で位置決めするか、以降の各工程もできるだけ同じ基準群を踏襲し、工程ごとに別々に選ばないようにします。嵌め合い関係のある穴系や段差面は、一度のクランプで完了させるのが最善で、二度のクランプによる再位置決め誤差を避けられます。構造上どうしても裏返す必要がある場合、裏返した後の基準面は事前に加工しておき、後続工程の共通参照とします。

薄肉・低剛性部品：クランプ力そのものが誤差源

薄肉部品、細長い部品、片持ち構造は、クランプ力が少し大きいだけで加工中に押し変形し、緩めると元に戻り、測定時は合格でも組立時に干渉します。現場でよく行われるのは、クランプ力を減らす、補助支持を追加する、粗加工と精加工を分けて精加工前に応力を解放する、といった方法です。クランプ方案は見積もり段階で一緒に検討するのが最善です。治具と支持方法が工法ルートとコストに直接影響するからです。

小ロットへの移行：試作から量産までの間の道のり

試作検証が通れば、多くの場合設計は凍結されますが、量産までは過小評価されがちな道のりがあります。この段階での非標準部品の典型的な進め方は、まず ラピッドプロトタイピング や CNC 加工 で機能サンプルを作り、次に手板複製（真空注型）で数十から数百個の小ロットを作り、組立検証、市場テスト、生産ライン試作に用います。このステップの価値は「多く作る」ことだけでなく、組立関係、外観面、人機インタラクションを実物で再確認することにあります。

手板複製と射出成形の間の性能差

手板複製はシリコン型を使用し、注型材は流動性、収縮率、力学特性において射出成形グレードの材料と等価ではありません。外観部品は通常問題ありませんが、構造部品、スナップ、ネジボス、薄肉部では、複製品の強度と靭性が射出成形品より明らかに低いことがあります。小ロットが組立検証だけであれば、この差は許容できますが、小ロット品を直接生産ラインに投入して疲労試験や落下試験を行う場合、材料と工法切り替え後の性能変化を事前にエンジニアリングと確認し、必要に応じて CNC で等価構造部品を作りクロス検証する必要があります。

もう一つ見落とされがちな点は、金型と治具のリードタイムです。射出成形は金型が必要で、金型製作前に構造がまだ微調整中だと、金型がやり直しになる可能性があります。比較的堅実な進め方は、小ロット段階で組立干渉、外観の分割線、スナップの強さといった「ソフトな問題」を解決してから、射出成形 に進むことです。工法切り替えを単なる機械の入れ替えではなく、一度の再評価と捉えることで、後の多くのやり直しを省けます。

検収基準：発注前にすり合わせるべき三つのこと

非標準部品で最も問題が起きやすいのは、加工そのものではなく検収です。設計側は「この面はきれいに見えるべき」と考え、加工側は「組み付ければよい」と解釈します。設計側はある寸法を機能寸法と考え、加工側は参考寸法として扱います。納品後に議論しても、やり直しコストはすでに発生しています。したがって、検収基準は初品が出てから補うのではなく、発注前に明確に書いておくべきです。

重要寸法、外観面、機能面をそれぞれ定義する

重要寸法とは、組立や機能に影響を与える寸法であり、通常は図面に明確に指示し、測定基準も明記する必要があります。外観面とは、顧客やユーザーが直接目にする面であり、表面処理の要件と許容される欠陥の程度を定義する必要があります。機能面とは、嵌合、摺動、シール、または荷重を受ける面であり、平面度、粗さ、または硬度に要求があります。これら3種類の面は重複することがありますが、検収時の優先順位は異なります。機能面は性能を優先し、外観面は見た目を優先し、重要寸法は組立を優先します。図面上で異なるマークで区別し、注文備考に明確に記載することをお勧めします。

初品確認と抜取検査のロジック

初品確認は量産前の必須ステップです。初品はすべての重要寸法と機能面をカバーすべきであり、外観面も標準光源下で検査する必要があります。確認に合格してから量産に移行し、ロット全体の廃棄を避けます。抜取検査はロットサイズと部品の重要度に基づいて決定します。重要寸法は通常、全数検査または高比率の抜取検査を行い、一般寸法はバッチごとの抜取検査で構いません。抜取検査で不合格が見つかった場合は、そのバッチを一時停止し、加工済み品を追溯すべきであり、不良品を選別して終わりにしてはいけません。

紛争処理：感覚ではなくデータで

紛争が発生した場合、最も効果的な方法は測定データに戻ることです。双方は測定工具と測定方法を約定し、必要に応じて三次元測定機やスキャン装置で再確認します。図面の指示が不完全な場合は、双方が確認したサンプルや3Dモデルを参照できます。紛争処理のコストは事前のすり合わせよりはるかに高いため、発注前に検収基準を注文書や技術協定に記載することをお勧めします。これには重要寸法リスト、外観面の定義、機能面の要求、抜取検査比率が含まれます。そうすれば問題が発生しても明確な判断根拠があります。

検収基準に不安がある場合は、見積段階でエンジニアリングチームと相談し、重要な要求を事前に明確にできます。AI対話見積またはクラシック見積で図面を提出する際に、検収説明を添付すると、その後のやり取りを減らせます。

よくある質問

非標準部品のコミュニケーションコストは、加工コストより高いことがよくあります。以下のいくつかの質問は、発注前に最も頻繁に確認されるものです。
