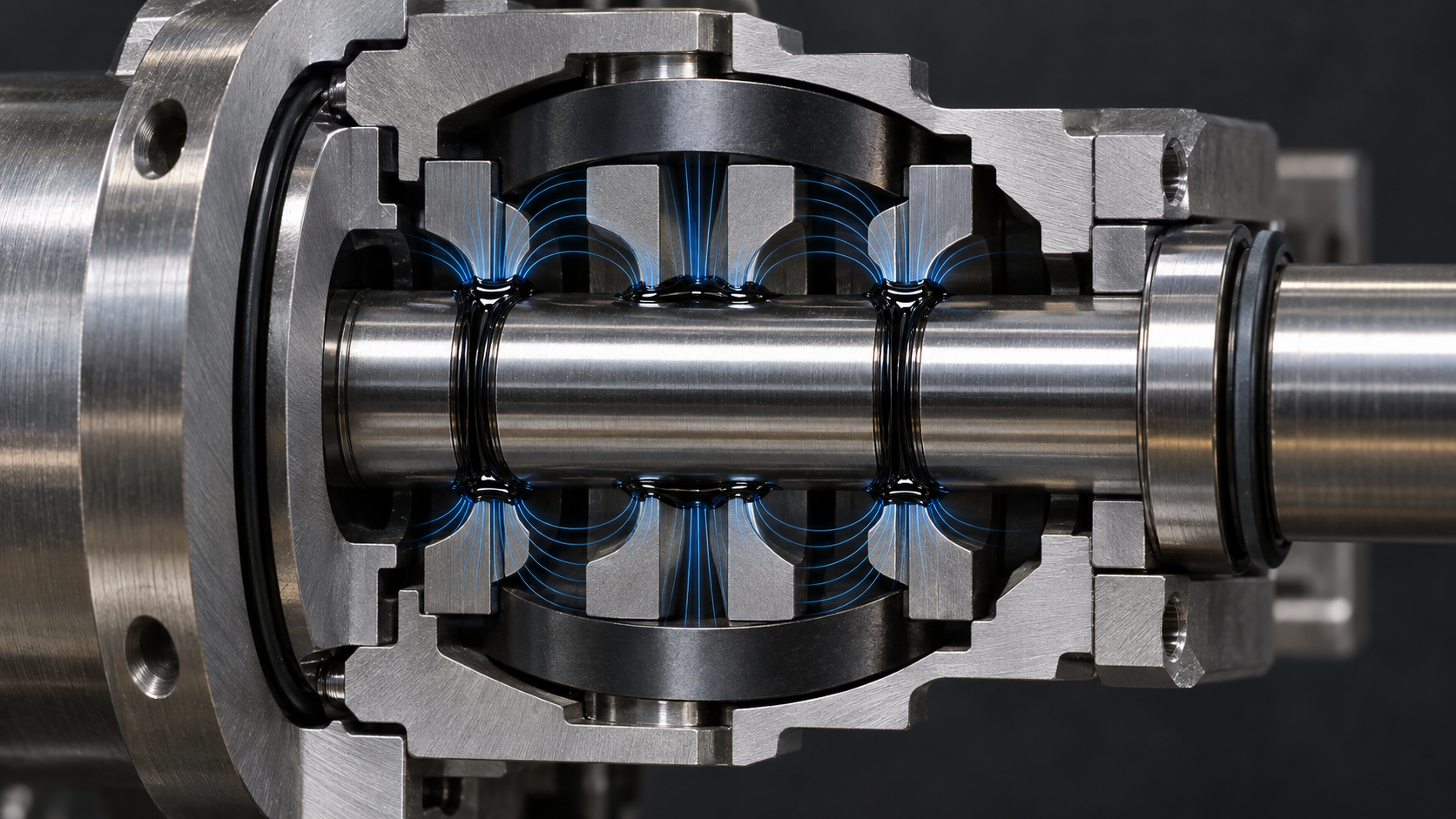

Was die Magnetflüssigkeits-Dichtungsvorrichtung ist: beginnend beim „flüssigen O-Ring“
Die Magnetflüssigkeits-Dichtungsvorrichtung ist ein dynamisches Dichtungssystem, das magnetische Flüssigkeit mithilfe eines Magnetfelds im rotierenden Spalt „festnagelt“. Der Aufbau ist nicht kompliziert: Ein Permanentmagnet liefert die magnetomotorische Kraft, beidseitige Polzähne bündeln den magnetischen Fluss auf die Wellenoberfläche, und die Welle selbst ist ein Abschnitt des Magnetkreises; die magnetische Flüssigkeit wird unter den Polzähnen gehalten und bildet einen ringförmigen Flüssigkeitsfilm, der einem verschleißfreien O-Ring entspricht.
Der grundlegende Unterschied zu Lippen- und Gleitringdichtungen liegt in der Kontaktart. Letztere dichten das Medium durch Pressen von Festkörper auf Festkörper (oder Festkörper auf Welle) ab, wodurch Reibung, Verschleiß und Abrieb entstehen; die Magnetflüssigkeits-Dichtungsvorrichtung hält dem Druckunterschied durch Flüssigkeit und Magnetfeld stand, die Welle kann frei rotieren, und es entstehen keine Abriebpartikel. Geringe Reibung, Hochgeschwindigkeitstauglichkeit und geringe Partikelverunreinigung sind nur verschiedene Seiten dieses einen Mechanismus.
Wie der Magnetkreis funktioniert: das Zusammenspiel von Magnet, Polzahn, Welle und magnetischer Flüssigkeit

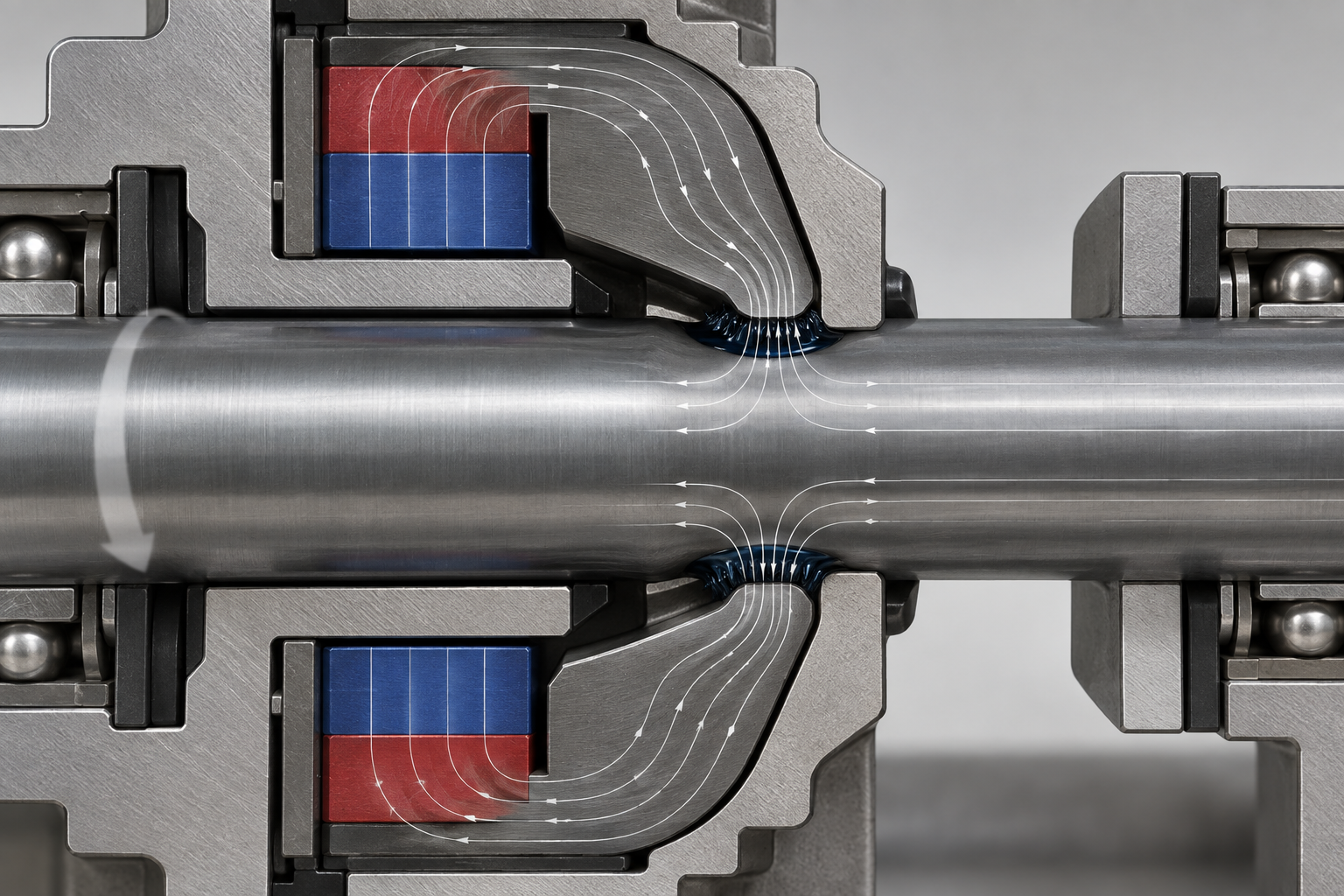

Die Dichtwirkung der Magnetflüssigkeits-Dichtungsvorrichtung stammt nicht aus der Verpressung von Gummi, sondern aus einem Ring magnetischer Flüssigkeit, der durch das Magnetfeld festgehalten wird. Der Permanentmagnet liefert die magnetomotorische Kraft, der Polzahn bündelt den magnetischen Fluss in den engen Spalt zwischen sich und der Welle; die Welle selbst ist ein Abschnitt des Kreises. Je kleiner der Spalt, desto höher die Flussdichte bei gleicher magnetomotorischer Kraft und desto fester wird die magnetische Flüssigkeit angezogen.
Die magnetische Flüssigkeit sammelt sich unter jedem Polzahn zu einem Flüssigkeitsring, dessen Form einem O-Ring ähnelt; der Druckunterschied auf beiden Seiten wird gemeinsam durch Magnetfeldkraft, Oberflächenspannung und die Sättigungsmagnetisierung der magnetischen Flüssigkeit selbst abgefangen. Mehrere Polzähne bedeuten mehrere Flüssigkeitsringe, was die Grundlage für die im nächsten Abschnitt beschriebene Druckstufung bildet. Die eingefüllte Menge magnetischer Flüssigkeit muss den Spalt gerade ausfüllen und einen Meniskus belassen; zu wenig dichtet nicht ab, zu viel wird beim Drehen der Welle herausgeschleudert oder wandert ab.
Einstufig und mehrstufig: Woher die Druckbeständigkeit der Magnetflüssigkeits-Dichtungsvorrichtung kommt

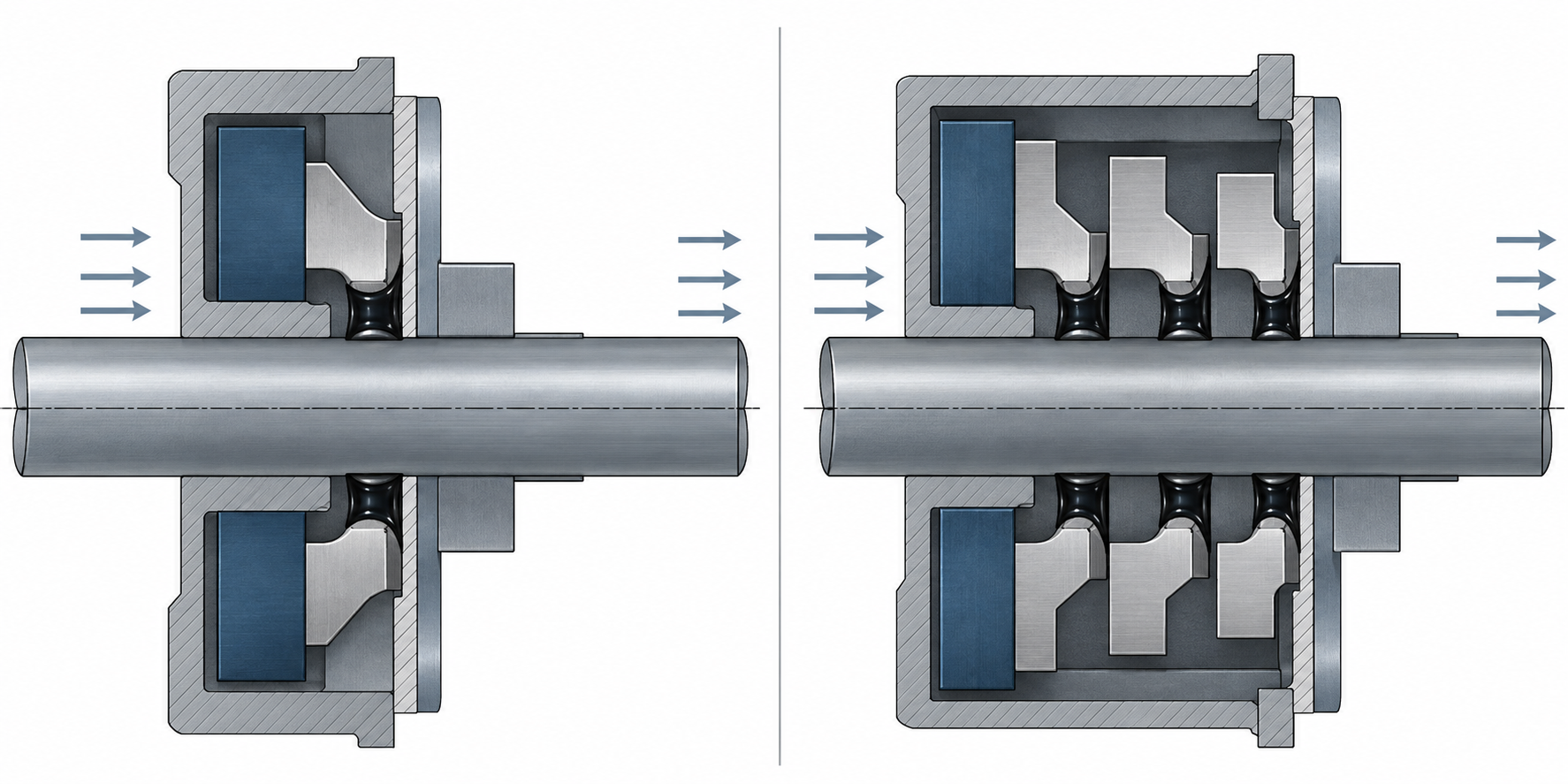

Eine einstufige Magnetflüssigkeits-Dichtungsvorrichtung bildet unter einem Polzahn einen Flüssigkeitsring, der dem Außendruck durch die magnetische Druckdifferenz über diesem Ring standhält. In der Branche übliche Größenordnung: Die Druckbeständigkeit einer einzelnen Stufe liegt bei etwa 0,15–0,2 Atmosphären. Werden Stufen gestapelt, verteilt sich der Druck auf jeden Ring; mehrere in Reihe geschaltete Stufen können etwa 2,5 Atmosphären erreichen. Die Leckagerate auf der Vakuumseite kann in der Größenordnung von 10⁻¹² Pa·m³/s liegen, das erreichbare Vakuum in der Größenordnung von 10⁻⁶ Pa – die konkreten Werte variieren mit Spalt, Sorte der magnetischen Flüssigkeit und Betriebsbedingungen und müssen in der Zeichnung bestätigt werden.
Mehr Stufen sind nicht immer besser
Mit jeder zusätzlichen Stufe muss die Welle entsprechend länger werden, die Scherfläche zwischen magnetischer Flüssigkeit und Wellenwand nimmt zu, Dämpfung und Wärmeentwicklung steigen ebenfalls. Bei Hochgeschwindigkeitswellen ist dies besonders ausgeprägt: Die durch mehr Stufen gewonnene Druckbeständigkeit kann durch Temperaturanstieg und Reibungsverluste aufgehoben werden. Die übliche Abwägungsreihenfolge ist – zuerst Vakuumniveau und Druckdifferenz festlegen, dann die Drehzahl, und erst danach die Stufenzahl prüfen; reicht es dann noch nicht, verwendet man zwei in Reihe geschaltete Baugruppen an getrennten Stellen, statt alles auf einer Welle zu stapeln.
Null-Leckage, Verschleißfreiheit, geringe Reibung: vier Ergebnisse desselben Mechanismus
Die Magnetflüssigkeits-Dichtungsvorrichtung wird oft mit vier Verkaufsargumenten beschrieben: Null-Leckage, Verschleißfreiheit, geringe Reibung und Hochgeschwindigkeitstauglichkeit. Sie sind tatsächlich verschiedene Schnitte durch dieselbe Ursache-Wirkungs-Kette – die magnetische Flüssigkeit bildet zwischen Polzahn und Welle einen flüssigen O-Ring, wird durch Magnetkraft in Position gehalten und tritt nicht in Festkörperkontakt mit der Welle. Ohne Festkörperkontakt gibt es keinen Verschleiß und damit keine Abriebpartikel, die in die Vakuumkammer gelangen.
Wie Verschleißfreiheit zu geringer Partikelverunreinigung führt
Lippendichtungen und Gleitringdichtungen liegen durch Vorspannkraft an der Wellenoberfläche an; je länger sie laufen, desto mehr Abrieb entsteht und desto schwieriger wird die Kontrolle der Partikelverunreinigung. Die Magnetflüssigkeits-Dichtungsvorrichtung hat diese Kontaktschicht nicht, und das Dichtmedium selbst wird nicht verbraucht oder ausgetragen. Für Kammern, die partikelempfindlich sind, wie Beschichtungsanlagen, Ionenimplantation oder Einkristall-Siliziumöfen, ist dies der Hauptgrund für ihre Wahl.
Grenzen geringer Dämpfung und hoher Drehzahlen
Der Flüssigkeitsring bietet nur Scherwiderstand, keine Anlaufspitze der Reibung, daher kein Ruckgleiten bei niedriger Drehzahl und kein thermisches Durchgehen bei hoher Drehzahl. Die angegebene Höchstdrehzahl kann etwa 120000 U/min erreichen; dies ist eine Obergrenze, kein allgemeingültiger Garantiewert – wie schnell tatsächlich gefahren werden kann, hängt von Wellendurchmesser, Stufenzahl, Viskosität der magnetischen Flüssigkeit und Kühlbedingungen ab. Zur Lebensdauer wird angegeben, dass unter typischen Bedingungen ein langfristiger Einsatz von etwa 10 Jahren ohne Wartung möglich ist, vorausgesetzt, die magnetische Flüssigkeit verdampft nicht und geht nicht verloren; hierfür müssen Arbeitstemperatur und Lösungsmittelatmosphäre auf der Vakuumseite geprüft werden.
Vollwelle, Hohlwelle und Mehrfachwelle: die konstruktive Auswahl der Magnetflüssigkeits-Dichtungsvorrichtung

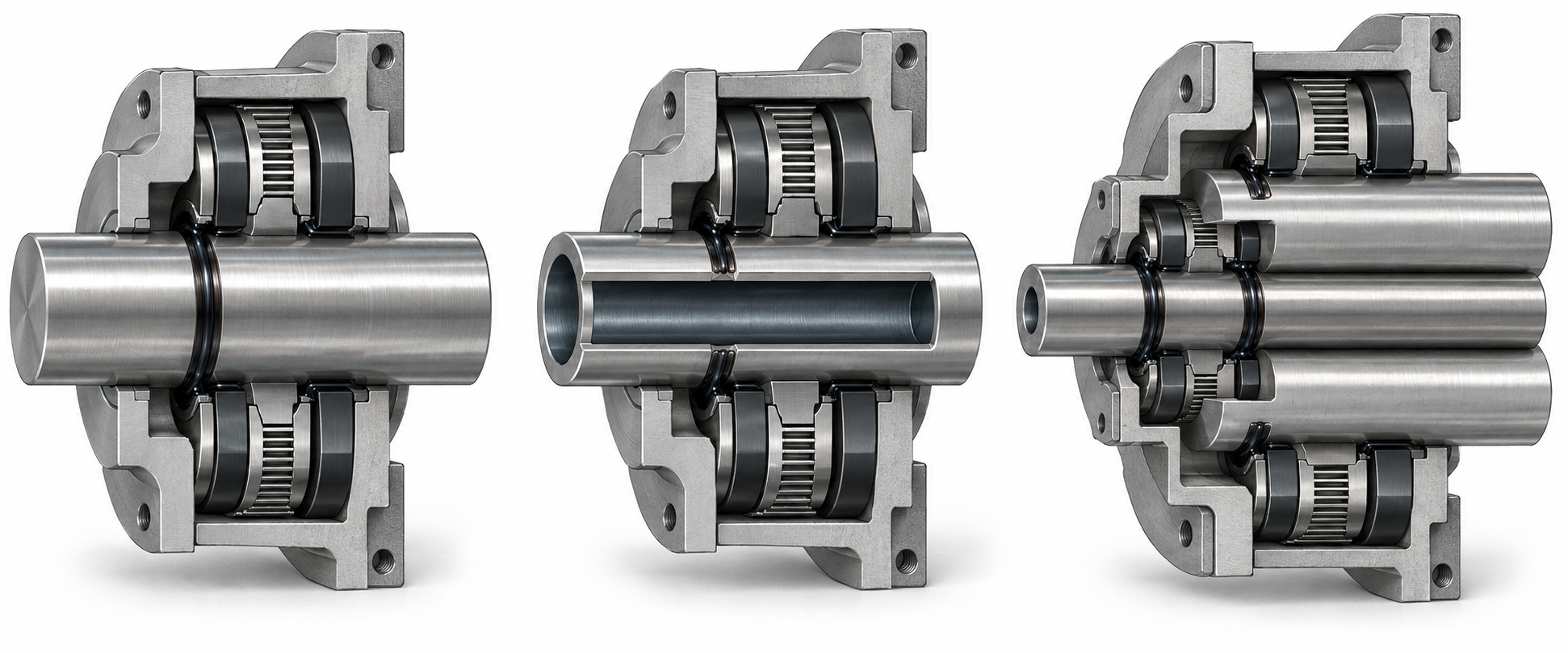

Der Wellentyp ist die erste Weggabelung bei der Auswahl. Vollwellen werden am häufigsten verwendet: einfacher Aufbau, gute Steifigkeit, leicht zu kontrollierender Spalt; Hohlwellen dienen der internen Leitungsführung, Gasführung oder Kühlmittelführung und sind typisch für Beschichtungstische und rotierende Targets der Ionenimplantation; konzentrische Mehrfachwellen bieten in einem Gerät mehrere unabhängige rotierende Kanäle. Die Produktlinie von Ferrotec ist im Wesentlichen nach diesen drei Kategorien gegliedert, und das Patent CN204387332U beschreibt ebenfalls Rotationswelle, Gehäuse, Polzahn und ringförmige Nut als Grundstruktur.
Entscheidungsreihenfolge: Vakuum, Drehzahl, Temperatur, Wellentyp, Schnittstelle
Zuerst werden Vakuumniveau und Leckagerateanforderung festgelegt, dann Drehzahl und Dauerbetriebsbedingungen, danach Temperatur und ob ein Kühlwasserkreis erforderlich ist; der Wellentyp kommt erst nach diesem Schritt – bei Hohlwellen und Mehrfachwellen sind Spalttoleranzen, Rundlauf und Koaxialität empfindlicher als bei Vollwellen, daher müssen zulässiger Rundlauf und Passmaße in der Zeichnung klar angegeben werden. Erst zuletzt folgen Anschlussflansch, Gaswege und Art der Motorintegration.
Wenn das Gerät Motor, Encoder und Dichtung zu einer integrierten rotierenden Durchführung zusammenfasst, müssen bei der Auswahl die Motorwärme und die Arbeitstemperatur der magnetischen Flüssigkeit gemeinsam berücksichtigt werden; ob ein Kühlwasserkreis integriert ist, entscheidet oft darüber, ob längere Zeit mit hoher Drehzahl gefahren werden kann. Sind diese Parameter festgelegt, ist die Diskussion über die Konstruktion einfacher, als zuerst ein Modell auszuwählen.
Häufige Fragen
Rund um Aufbau, Druckbeständigkeit und Auswahl der Magnetflüssigkeits-Dichtungsvorrichtung werden die folgenden Fragen am häufigsten gestellt.
Was ist der grundlegendste Unterschied zwischen der Magnetflüssigkeits-Dichtungsvorrichtung und Lippen- bzw. Gleitringdichtungen?
Es gibt keinen festen Kontakt. Die Magnetflüssigkeit wird durch das Magnetfeld im Spalt zwischen den Polzähnen und der Welle fixiert und bildet einen Ring aus „flüssiger O-Ring-Dichtung“, der dem Druckunterschied durch Magnetkraft widersteht. Lippen dichtungen dichten durch Anlage der Gummi lippe an der Wellenoberfläche ab, Gleitringdichtungen durch Anlage der Stirnflächen; beide haben Reibung und Verschleiß. Die Magnetflüssigkeitsdichtung beseitigt den Punkt Verschleiß; der Preis dafür ist, dass die Druckbeständigkeit durch Addition von Stufen erreicht wird und die Einzelstufenleistung begrenzt ist.
Wenn die Druckbeständigkeit einer einzelnen Stufe nicht ausreicht, kann man dann einfach die Anzahl der Stufen erhöhen?
Eine Erhöhung der Stufenzahl kann die Druckbeständigkeit tatsächlich steigern. In der Branche sind etwa 0,15–0,2 Atmosphären pro Stufe üblich, und bei mehrstufiger Reihenschaltung sind etwa 2,5 Atmosphären erreichbar. Eine höhere Stufenzahl verlängert jedoch die Welle und erhöht Reibungsdämpfung sowie Wärmeentwicklung; bei hohen Drehzahlen muss neu abgewogen werden. Die konkrete Stufenzahl muss unter Berücksichtigung von Vakuumgrad, Drehzahl und zulässiger Temperaturerhöhung in der Zeichnung bestätigt werden.
Warum sind Hohlwellen und Mehrwellenkonstruktionen schwieriger zu fertigen als Vollwellen?
Hohlwellen müssen Leitungen, Gas oder Kühlflüssigkeit führen; die Wellenwand ist dünn und die Steifigkeit nimmt ab. Bei konzentrischen Mehrwellen müssen mehrere Magnetkreise im selben Gehäuse angeordnet werden, und die Spaltkontrolle ist empfindlicher. Bei der Auswahl sollte zuerst der Wellentyp festgelegt und dann in der Zeichnung die Anforderungen an Rundlauf und Koaxialität angegeben werden; diese beiden Punkte entscheiden direkt darüber, ob der Magnetflüssigkeitsring stabil als Ring ausgebildet werden kann.
Sind die vier Aussagen null Leckage, kein Verschleiß, niedrige Reibung und hohe Drehzahl dasselbe?
Es sind verschiedene Seiten desselben Mechanismus. Da kein fester Kontakt besteht, gibt es keinen Verschleiß, keinen Abrieb und eine geringe Partikelverunreinigung; die Reibung ist niedrig, daher ist die Dämpfung gering und hohe Drehzahlen sind möglich. Die in der Quelle angegebene Drehzahlobergrenze von etwa 120000 r/min ist ein oberer Grenzwert und keine allgemeine Garantie. Voraussetzung für eine lange Lebensdauer ist, dass die Magnetflüssigkeit unter typischen Betriebsbedingungen nicht verdampft und nicht entweicht.
Für welche Geräteszenarien eignet sich eine Magnetflüssigkeitsdichtung?
Sie konzentrieren sich auf Geräte, die empfindlich auf Verunreinigungen und Stillstand reagieren, wie Halbleiter, Beschichtung, CVD, Einkristall-Siliziumöfen und Flüssigkristall-Regeneration. In diesen Szenarien kann der Vakuumgrad die Größenordnung von 10⁻⁶ Pa erreichen, und die Leckrate kann bis auf die Größenordnung von 10⁻¹² Pa·m³/s sinken. Wenn Betriebstemperatur, Drehzahl oder Medium den üblichen Bereich überschreiten, wird empfohlen, Parameter für weitere Abstimmung bereitzustellen.
Key takeaways
- Das Wesen der Magnetflüssigkeits-Dichtungsvorrichtung besteht darin, magnetische Flüssigkeit mithilfe eines Magnetfelds im Spalt zu fixieren; sie ist eine berührungslose dynamische Dichtung, keine pressende mechanische Dichtung.
- Die Druckbeständigkeit ergibt sich aus der Addition der Stufen: Eine einzelne Stufe liegt üblicherweise bei etwa 0,15–0,2 Atmosphären, mehrere in Reihe geschaltete Stufen können etwa 2,5 Atmosphären erreichen; genaue Werte sind je nach Betriebsbedingungen und Zeichnung zu bestätigen.
- Null-Leckage, Verschleißfreiheit, geringe Reibung und Hochgeschwindigkeitstauglichkeit sind verschiedene Seiten desselben Mechanismus – ohne Festkörperkontakt entstehen keine Abriebpartikel und keine Partikelverunreinigung.
- Bei der Auswahl werden zuerst der Wellentyp (Vollwelle/Hohlwelle/Mehrfachwelle) und die Frage der Motorintegration festgelegt, dann Vakuumniveau, Drehzahl, Temperatur und Kühlbedarf geprüft und erst zuletzt die Schnittstellenabmessungen betrachtet.
