Eine Zeichnung bleibt am Angebot hängen: Zuerst fragen, ob es stabil machbar ist
Letzte Woche wurde ein dünnwandiges Tiefhohlraumteil geprüft: Wandstärke 1,2 mm, Tiefe 60 mm, seitlich mit Schnapphaken. Für dieselbe STEP-Datei bot CNC 380 Yuan/Stück, Spritzguss 120 Yuan/Stück, aber beim Spritzguss kamen 40.000 Yuan Werkzeugkosten hinzu. Der Einkauf fragte „Was wählen wir?“ – doch die Frage selbst war falsch gestellt: Ein Stückpreisunterschied um den Faktor drei ist kein Auswahlkriterium, ob es stabil machbar ist, ist es. Beim Spritzguss dünnwandiger Tiefhohlräume ist der Druckverlust am Füllende groß, Kurzschuss und Einfallstellen sind wahrscheinlich; beim CNC wird der tiefe Hohlraum aus dem Vollen gefräst, und Werkzeugausweichen und Rattermarken sind schwer zu beherrschen. Beide Wege haben Risiken, nur an unterschiedlichen Stellen.
Dieser Artikel gibt eine umsetzbare Entscheidungsreihenfolge: Stückzahl → Genauigkeitsmaßstab → Optikstandard → Strukturrisiko. Zuerst die instabilen Lösungen ausschließen, dann über Kosten sprechen. Bei umgekehrter Reihenfolge werden die eingesparten Stückkosten durch Ausschuss und Nacharbeit wieder aufgezehrt.

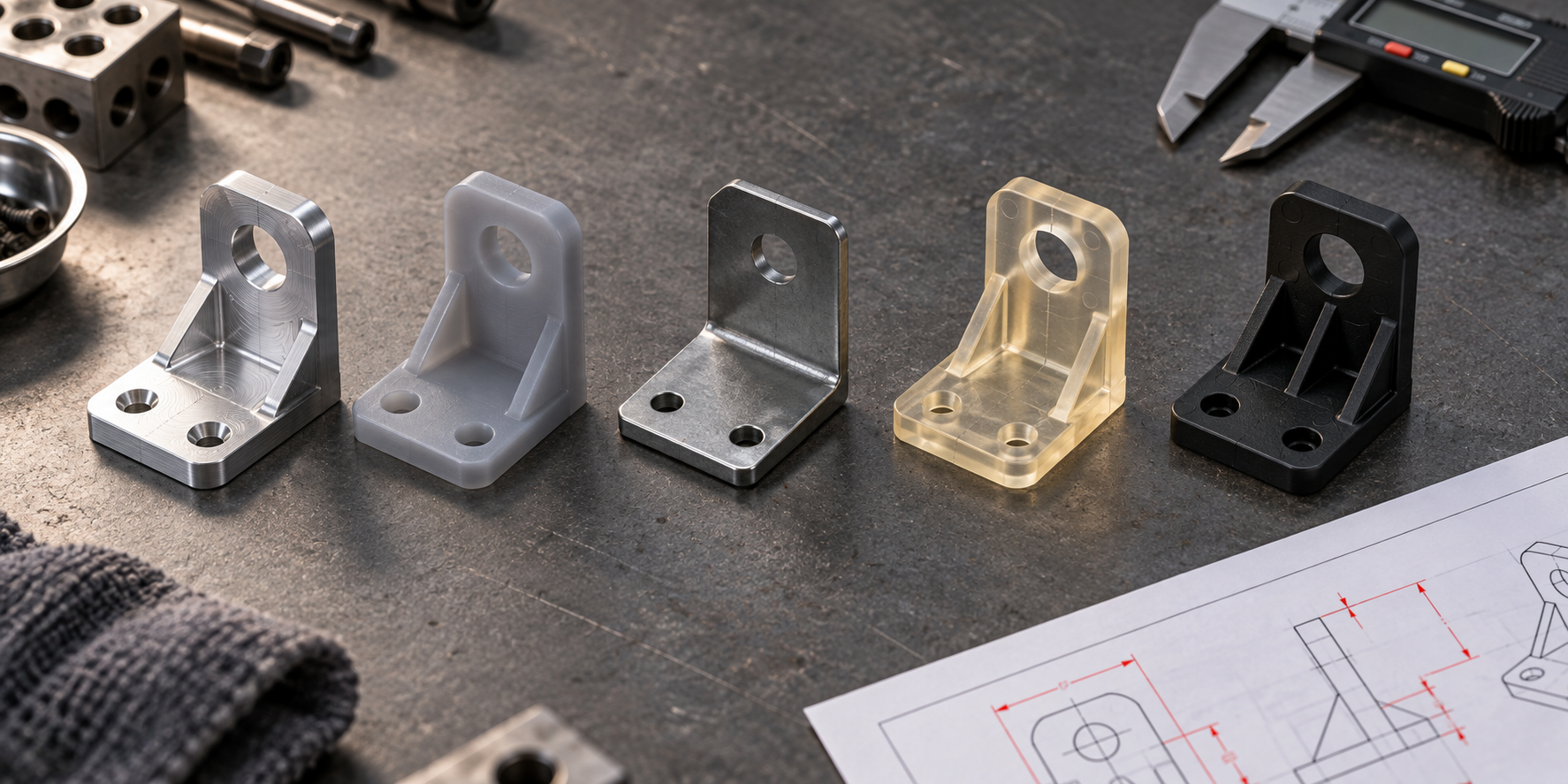

Fünf Dimensionen ordnen die Verfahren: Stückzahl, Toleranz, Optik, Struktur, Prüfung
Stellen wir die fünf Verfahren in eine Tabelle, schauen zuerst auf branchenübliche Referenzwerte und bestätigen dann Punkt für Punkt anhand der Zeichnung. Die Werte in der Tabelle sind Ausgangspunkte für die Beurteilung, keine Abnahmekriterien.
| Verfahren | Geeignete Stückzahl | Minimale Wandstärke (Referenz) | Übliche Toleranz (Referenz) | Typische Risikopunkte |
|---|---|---|---|---|
| CNC-Bearbeitung | 1–500 Stück | Metall 0,8 mm / Kunststoff 1,5 mm | ±0,05 mm (allgemeine Merkmale) | Werkzeugausweichen bei tiefen Hohlräumen, Rattermarken bei dünnen Wänden, Verformung durch Aufspannung |
| 3D-Druck | 1–200 Stück | SLA 0,5 mm / SLS 0,8 mm / FDM 1,2 mm | ±0,2 mm oder ±0,3 % (der größere Wert gilt) | Anisotropie der Schichtlinien, Verzug, Positionsabweichung von Bohrungen |
| Blechumformung | 1–5000 Stück | Blechdicke ab 0,5 mm | ±0,1 mm (Biegeteile) | Rückfederung, Versatz von Bohrungen, unzureichender Biegeradius |
| Spritzguss | ab 500–10000 Stück | 0,8–1,5 mm (je nach Werkstoff) | ±0,1 mm (allgemeine Teile) | Einfallstellen, Kurzschüsse, Bindenaht, Verzug |
| Vakuumgießen | 10–200 Stück | ab 1,0 mm | ±0,2 mm | Lunker, Blasen, Fehler in Angussnähe |
Wie vergleichen? Drei Kriterien: Amortisationsgrenze der Stückzahl – Werkzeugkosten beim Spritzgießen müssen über die Stückzahl amortisiert werden; unter etwa 500 Stück liegen die Stückkosten meist höher als bei CNC oder 3D-Druck; Genauigkeit stets zusammen mit dem Prüfmaßstab rechnen – ±0,05 anzugeben ist leicht, doch die Kosten für Koordinatenmessung können die Bearbeitungskosten übersteigen; im Zeichnungssatz sind daher kritische Maße und Stichprobenumfang anzugeben; Optik nach A-Fläche definieren – ob Trennnähte, Auswerfermarkierungen, Angüsse, Bearbeitungsspuren und Nacharbeitsstellen auf der A-Fläche liegen, bestimmt direkt Nachbearbeitungskosten und Ausbeute.
Auswahlkriterien: drei if/then-Regeln und eine Ausschlussliste
Um die Tabelle aus dem vorigen Abschnitt in Handlungen zu übersetzen, genügen drei Kriterien. Bei Stückzahl ≤50 und Strukturen mit tiefen Kavitäten, Hinterschnitten oder unregelmäßigen Freiformflächen zuerst CNC oder 3D-Druck wählen, nicht das Werkzeug anfassen – die Werkzeugkosten amortisieren sich nicht, und eine Strukturänderung macht einen Stahlblock unbrauchbar. Bei Passflächen und Anforderungen an Chargenkonsistenz (Bohrpositionen, Ebenheit, Montagespiel) vorrangig CNC oder Spritzguss; die Schichtanisotropie beim FDM und die Schwindung beim Vakuumgießen bringen Passflächen außerhalb der Toleranz. Bei dünnen Verkleidungsteilen und Halterungen hat Blech Vorrang, aber zuerst prüfen, ob der innere Biegeradius nicht kleiner als die Blechdicke ist und ob die Rückfederung kompensiert werden muss, sonst stimmen die Abwicklungsmaße nicht.
Ausschlussliste (in dieser Reihenfolge abarbeiten)
- Gibt es im Bauteil Wanddickensprünge, scharfe Ecken oder Stellen mit Lufteinschluss? Falls ja, zuerst die Struktur ändern, bevor über das Verfahren gesprochen wird – kein Verfahren rettet das.
- Ist das Toleranzband der kritischen Maße kleiner als die übliche Prozessfähigkeit? Falls ja, Verfahren wechseln oder den Prüfmaßstab ändern, nicht erzwingen.
- Überdeckt die optische A-Fläche Trennnähte, Auswerfermarkierungen, Angüsse oder Bearbeitungsspuren? Falls ja, sind Nachbearbeitungsschritte nötig und die Kosten neu zu rechnen.
- Auf welcher Seite der Amortisationsgrenze liegt die Stückzahl? Bei Einzelstücken und Kleinserien nicht das Werkzeug öffnen, bei mittleren Serien und darüber nicht mit 3D-Druck erzwingen.
- Ist die Prüfmethode festgelegt? Koordinatenmessung, Messschieber oder Lehre entscheiden direkt darüber, ob die Genauigkeit nachweisbar ist.
Nur die Lösungen, die nach der Liste übrig bleiben, sind Angebote wert, verglichen zu werden. Bei umgekehrter Reihenfolge wird der Preis eines instabilen Verfahrens gegen den eines anderen instabilen Verfahrens gedrückt.
Ausfallwarnung: vier Problemklassen, die schon vor dem Erstmuster sichtbar sind
Viel Ausschuss entsteht nicht in der Fertigung, sondern wird bereits in der Angebotsphase angelegt. Die folgenden vier Problemklassen lassen sich anhand von Zeichnung und Strukturmerkmalen vorab rot markieren, ohne auf das Erstmuster zu warten.
- Einfallstellen und Kurzschüsse beim Dünnwand-Spritzguss: Merkmale – Wanddickenverhältnis größer als 2:1, lokal dünner als 0,8 mm, kein Übergang am Rippenfuß. Folgen – Einfallstellen auf der A-Fläche, Kurzschuss am fernen Ende, instabile Maße. Frühe Signale – prüfen, ob in der Füllsimulation Stau- und Bindenahtstellen auftreten, und ob die Wanddicke springt.
- Wegdrücken des Werkzeugs und Rattermarken bei großflächigem CNC-Planen: Merkmale – enge Ebenheitsanforderung, große Auskragung, keine Zwischenstütze. Folgen – Werkzeugwegdrücken, Anschlussmarken, Rattermarken, schlechte Anlage bei der Montage. Frühe Signale – prüfen, ob das Schnittgeräusch dumpf oder kreischend ist, und ob die Richtung der Bearbeitungsspuren mit dem Vorschub springt; gegebenenfalls zuerst einen Schrupp- und Schlichtversuch fahren.
- Rückfederung und Bohrungsversatz beim Blechbiegen: Merkmale – Biegeradius nahe der Blechdicke, Bohrungen zu nah an der Biegelinie, kumulierte Mehrfachbiegungen. Folgen – Winkelrückfederung, Bohrungsversatz, Montagebohrungen passen nicht. Frühe Signale – am Erstmuster Abwicklungsmaße und Biegewinkel messen, nicht nur die Außenform.
- Lunker und Blasen bei Vakuumgussteilen: Merkmale – Wanddickensprünge, Anguss weit entfernt von dicken Bereichen, unzureichende Entlüftung. Folgen – Lunker, Blasen, Nadelstiche an der Oberfläche; Sichtteile werden direkt aussortiert. Frühe Signale – Angussanordnung und Wanddickenübergänge prüfen, ob dicke Bereiche stromabwärts des Angusses liegen.
Die Gemeinsamkeit dieser vier Punkte: Sie alle lassen sich im Angebot ausweisen. Wenn ein Lieferant nur einen Stückpreis zurückschickt und keine Risikopunkte nennt, zuerst anhand der obigen Merkmale selbst prüfen und dann entscheiden, ob das Teil vergeben wird. Bei hohem Strukturrisiko lieber zuerst ein Teil zur Verifikation fertigen, statt direkt in Serie zu gehen.
Häufige Fragen (FAQ)
Die folgenden Punkte werden bei Zeichnungsprüfung und Anfrage am häufigsten nachgefragt; die Antworten sind nach technischem Maßstab gegeben und versprechen keine konkreten Lieferzeiten oder Genauigkeiten.
Ab wie vielen Stück sollte man Spritzguss mit Werkzeug in Betracht ziehen?
Die übliche Grenze in der Branche liegt bei einigen Hundert bis ein- bis zweitausend Stück: Bei kleiner Stückzahl und komplexer Struktur sind die Stückkosten bei CNC oder 3D-Druck niedriger; steigt die Stückzahl, werden die Werkzeugkosten verdünnt, und Spritzguss lohnt sich. Aber auch das Material zählt – wenn Eigenschaften technischer Kunststoffe gefordert sind, wird oft früher auf Spritzguss umgestellt. Die konkrete Grenze richtet sich nach Bauteilgröße und Werkzeugkomplexität; nicht nur nach der Stückzahl entscheiden.
Wie eng sollte die Toleranz angegeben werden?
Nur die funktional erforderlichen Maße angeben. Passflächen und Positionierbohrungen nach tatsächlicher Montageanforderung tolerieren; nicht passende Flächen mit Freimaßtoleranz versehen. Jede Verschärfung der Toleranz erhöht Bearbeitungs- und Prüfkosten und vergrößert das Risiko der Maßabweichung. Bei Unsicherheit zuerst übliche Werte angeben und nach technischer Bewertung entscheiden, ob verschärft wird.
Können 3D-gedruckte Teile als Strukturteile verwendet werden?
Ja, aber es kommt auf Verfahren und Kraftrichtung an. SLA und MJF eignen sich für Optik und allgemein beanspruchte Teile; FDM hat schwache Schichthaftung und deutliche Anisotropie, die Kraftrichtung muss die Schichtgrenzen meiden. Bei kritischen lasttragenden Teilen zuerst ein Muster real testen oder auf CNC wechseln. Die Festigkeit von Druckteilen nicht wie die von Spritzgussteilen aus demselben Material schätzen.
Wie wählt man zwischen Vakuumgießen und Spritzguss?
Vakuumgießen eignet sich für kleine Serien von einigen Dutzend bis einigen Hundert Stück; die Formen sind günstig und die Durchlaufzeit kurz, aber Maßstabilität und Oberflächenkonsistenz sind schlechter als beim Spritzguss, und das Risiko für Lunker und Blasen ist höher. Spritzguss eignet sich für große Stückzahlen und Teile mit hoher Konsistenzanforderung. Wenn die Stückzahl klein ist und es schnell gehen muss, zuerst per Vakuumguss die Struktur verifizieren und dann entscheiden, ob eine Stahlform gebaut wird.
Wenn mehrere Angebote stark abweichen, was zuerst prüfen?
Zuerst drei Dinge abgleichen: ob die Materialsorte identisch ist, ob Toleranz und Prüfmaßstab identisch sind und ob der Optikstandard (Definition der A-Fläche) identisch ist. Sind diese drei Punkte unterschiedlich, sind die Angebote nicht vergleichbar. Danach prüfen, ob Nachbearbeitung, Prüfberichte und die Art der Werkzeugkostenamortisation enthalten sind. Bleiben die Unterschiede groß, jeden Anbieter den Prozessweg klar aufschreiben lassen und dann vergleichen.
Key takeaways
- Zuerst die Route nach Stückzahl festlegen: Einzelstücke bis einige Dutzend Stück bevorzugt CNC/3D-Druck, ab Hunderten Vakuumgießen prüfen, erst ab Tausenden lohnt sich Spritzguss mit Werkzeug; unterhalb dieser Größenordnung treibt die Werkzeugamortisation den Stückpreis nach oben.
- Toleranzen sind nicht je enger, desto besser: Nur die tatsächlich passenden Maße bemaßen, dem Rest Freimaßtoleranzen geben. Eine zusätzliche ±0,02-Bemaßung bedeutet meist eine weitere Aufspannung oder einen zusätzlichen Feinbearbeitungsschritt – die Kosten steigen, doch die Montage profitiert nicht unbedingt.
- Bei der Optikabnahme zuerst die A-Seite festlegen: Die zulässigen Positionen von Trennnähten, Auswerfermarkierungen, Angüssen, Bearbeitungsspuren und Schichtlinien in die Zeichnung schreiben – das erspart später weit mehr Ärger als die Diskussion, ob „das als Fehler zählt“.
- Strukturrisiken bestimmen die Ausbeute: Tiefe Hohlräume, dünne Wände, scharfe Innenkanten, Hinterschnitte und große ebene Flächen sind Merkmale mit hoher Anfälligkeit für Verzug, Einfallstellen, Rückfederung und Lufteinschlüsse; vor der Angebotsabgabe markieren, nicht erst beim Erstmuster.
- Die Auswahlreihenfolge ist ein Ausschlussverfahren: Zuerst die instabilen Lösungen aussortieren, dann unter den verbleibenden Kosten und Lieferzeit vergleichen – statt zuerst zu fragen, wer am billigsten ist.
