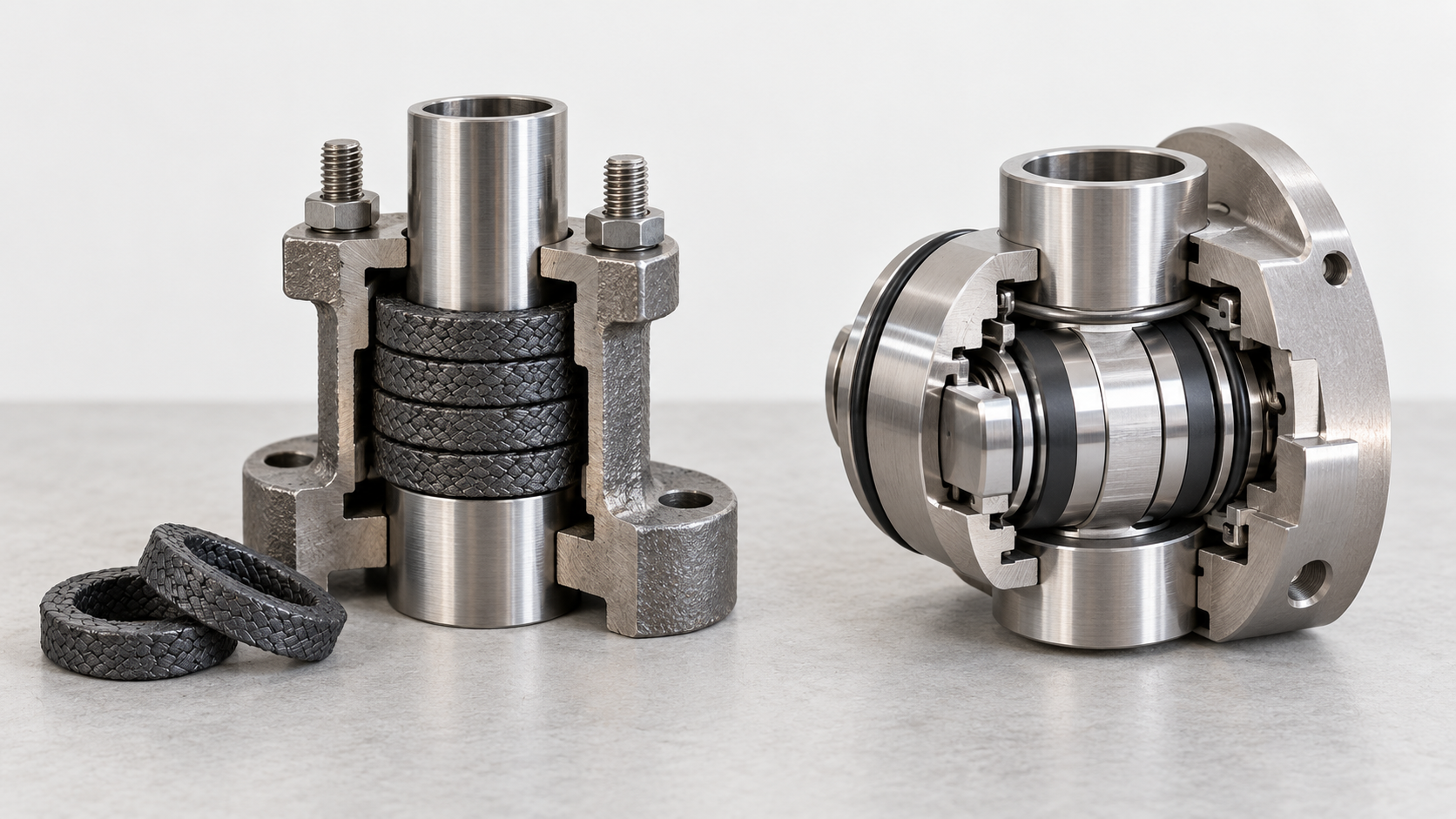

グランドパッキンシールとメカニカルシールの違い：産業用ポンプのシール選定と改造判断

グランドパッキンシールとメカニカルシールは、まず調達価格ではなく許容漏れ量を比較する

産業用ポンプのシールを選定する際、グランドパッキンシールは初期コストが低く、保全担当者が扱いに慣れており、運転中にグランドで状態を調整できるという利点があります。これらの利点は、清浄な水や管理された漏れが許容される設備では現在も有効です。メカニカルシールは通常、目に見える漏れを低減できますが、取り付ければ必ず耐久性が高くなり、コストが下がるという意味ではありません。メカニカルシールは、シールチャンバーの寸法、軸系精度、取付方法、フラッシングまたはバリア液の条件により敏感です。

両者の最初の違いは「低価格か高価格か」ではなく、現場でどの程度の漏れが許容されるかです。グランドパッキンは潤滑と放熱のために一定の漏れを必要とします。サプライヤー資料では、「軸径25ミリメートルあたり約1滴／分」を理想的な経験則の例として示している場合がありますが、これはすべてのポンプや流体に共通する検収基準ではありません。流体が有毒、可燃、揮発性、または強腐食性である場合、あるいは漏れによって製品やポンプ室が汚染される場合は、メカニカルシールを起点として検討し、必要に応じてダブルシール構造をさらに評価すべきです。

したがって、グランドパッキンシールとメカニカルシールの比較は、現場の手順に沿って進める必要があります。まず流体の性質と漏れの許容範囲を確認し、次に圧力、温度、回転数を照合します。その後、軸またはスリーブの状態、カップリングの芯出し、シールチャンバーのスペース、取付長さを確認し、最後に保全担当者がフラッシング、冷却、ろ過、またはバリア液を安定して供給できるかを確認します。グランドパッキンの継続的な漏れ、フラッシング液、スリーブの摩耗、清掃作業によって、ライフサイクルコストが上昇する可能性があります。一方、メカニカルシールでは、取付精度、補助システム、停止して交換するための要件が増える可能性があります。真の選定結果は、これらの運転条件を総合して決定すべきです。

流体に応じたグランドパッキンシールまたはメカニカルシールの選定：清浄液、スラリー、危険流体

流体は、産業用ポンプのシール選定における最初の選別条件です。清浄な常温水で、少量の管理された漏れが許容され、現場で調整しやすい場合は、グランドパッキンシールを評価できます。構造がなじみやすく、初期調達や改造のハードルが通常低いことが利点ですが、グランドの状態、滴下漏れ、スリーブの摩耗を継続的に確認する必要があります。ポンプ室に水を溜めることが許されない場合、または漏れによって設備、製品、軸受が汚染される場合は、メカニカルシールの目に見える漏れの少なさがより大きな価値を持つ可能性があります。

粒子、スラリー、または結晶化しやすい流体では、メカニカルシールの漏れが少ないという理由だけで、直接シングルシールを選んではいけません。まず粒子濃度、粒径、結晶化傾向、流体温度、シールチャンバー圧力、軸回転数を確認し、そのうえで端面材料、構造形式、フラッシング方式を決定します。外部の清浄液によるフラッシングは粒子の侵入を隔離するのに役立ちますが、配管、ろ過、流体の希釈管理が増加します。固形分濃度が高く、保全担当者が十分に配置され、管理された漏れが許容される一部の運転条件では、グランドパッキンのほうが現場で調整しやすい場合もあります。

有毒、可燃、揮発性、または強腐食性の流体、あるいは製品汚染に敏感な流体については、メカニカルシールを優先的に評価すべきです。漏れの影響が大きい場合は、ダブルシールとバリア液システムが必要になることもあります。ダブルシールは自動的に問題を解決するものではなく、バリア液と流体の適合性、圧力関係、補液方法、監視要件を必ず確認する必要があります。調達時には、ポンプ銘板のパラメータだけでなく、通常時、最大時、起動・停止時の温度と圧力も提示する必要があります。

• 清浄液：許容漏れ量、保全頻度、スリーブの摩耗、ポンプ室の排液条件を確認する。
• スラリーまたは結晶化流体：固形分濃度、粒子、フラッシング条件を確認し、メカニカルシールの調達価格だけを比較しない。
• 危険媒体：漏えい管理目標、材料適合性、隔離液、警報インターロックの要件を確認する。

圧力、温度、回転速度は産業用ポンプのシール選定をどのように変えるか

グランドパッキンとメカニカルシールの適用範囲は、ポンプの銘板圧力や定格回転速度だけを見て判断することはできません。圧力、温度、回転速度は、シール端面に作用する力、摩擦熱、媒体の気化リスク、さらにグランドパッキンの摩耗と漏えいの安定性を同時に変化させます。選定時には、ポンプ形式、シール室圧力、媒体の状態をまとめて確認する必要があります。

圧力が端面荷重と漏えいの安定性に及ぼす影響

メカニカルシールの端面は、適切な面圧のもとで作動する必要があります。圧力が高すぎると端面荷重と摩擦熱が増加する可能性があり、圧力変動や起動・停止時の過渡変化によって、端面が一時的に開き、漏えいが発生することがあります。グランドパッキンも、圧力が高いほどグランドを締め付ければよいわけではありません。締め付けすぎると軸スリーブの摩耗と発熱が増加し、緩すぎると漏えいを制御できなくなる可能性があります。購入者はシステム設計圧力だけでなく、通常圧力、最大圧力、さらに起動・停止時および異常運転時のシール室圧力を提示する必要があります。

温度と回転速度が摩擦熱と気化リスクを決める

温度が上昇すると、一部の媒体では気化余裕が低下し、端面材料、弾性部品、グランドパッキンの性能にも影響します。回転速度が上がると、端面の相対滑り速度と摩擦熱が増加します。フラッシング、冷却、放熱が不十分な場合、メカニカルシールに熱変形、ドライラン、端面開きが発生する可能性があります。グランドパッキンでは、高速運転は通常、より大きな摩擦仕事と摩耗を意味します。出典に記載された温度、圧力、流量の上限は、特定のポンプシリーズにおける例にすぎず、すべての産業用ポンプシールに共通する適用限界として直接一般化することはできません。最終的には、ポンプおよびシールメーカーのデータシートを照合し、起動、停止、空運転、媒体温度の急変などの状態を確認する必要があります。

グランドパッキンの運用コスト：漏えい、フラッシング液、軸スリーブ摩耗、保守

グランドパッキンは通常、購入価格が低く、保守担当者もグランド調整やパッキン交換に慣れています。しかし、「取り付ければ放置できる」シール形式ではありません。パッキンは潤滑と放熱のために一定量の漏えいを必要とします。漏えい量が少なすぎると、発熱、硬化、軸スリーブ摩耗につながる可能性があり、漏えい量が多すぎると、媒体損失、ポンプ室への液溜まり、継続的な清掃作業が発生します。AESSEALが示す経験的な例では、理想状態において、軸径25 mmあたり約1滴/分の漏えいとなります。この数値は出典における判断例としてのみ適しており、すべてのポンプ、媒体、現場に共通する統一検収基準ではありません。

運用コストには、フラッシング液と媒体の希釈も含まれます。清浄水ポンプでは、少量の漏えいによる直接的な価値損失は限定的な場合があります。一方、高価、腐食性、または有害な媒体では、漏えいによって購入、回収、処理、安全防護にかかるコストが増大します。フラッシング液がポンプ室に入ると、媒体濃度が変化したり、後工程に影響したりする可能性もあります。継続的な漏えい液が軸端に沿って軸受部に侵入すると、潤滑グリースを汚染し、保守周期を短縮する可能性があります。

グランドパッキンとメカニカルシールの購入価格だけを比較してはならない

グランドパッキンは現場の保守時間も消費します。運転中に滴下を監視し、グランドを段階的に調整し、軸または軸スリーブに溝が発生した後には修復を手配する必要があります。サプライヤー資料では、例として、グランドパッキンポンプの摩擦によるエネルギー消費がバランス型メカニカルシールを大幅に上回り、約6倍という比較値になる可能性が示されています。ただし、このデータはポンプ形式、締め付け状態、回転速度、試験条件の範囲に左右されるため、一般的な結論として普遍化することはできません。購入時には、媒体損失、フラッシング液、軸スリーブ交換、軸受汚染、停止保守をまとめて算定し、メカニカルシールアセンブリ、取り付け・調整確認、補助システムのコストと比較する必要があります。

グランドパッキンからメカニカルシールへ変更する前に、軸系の精度と取り付け寸法を必ず確認する

グランドパッキンをメカニカルシールに変更する作業は、パッキンを取り外して新しい部品を取り付けるだけではありません。メカニカルシールの端面には、安定した相対運動と均一な荷重が必要です。軸系の振動、取り付け長さの不一致、グランドの傾きは、いずれも早期漏えいの原因となる可能性があります。新しいシールが運転直後から漏れる場合、まずシール本体の品質問題と決めつけるのではなく、軸系、寸法、組立、補助配管の順に点検する必要があります。

メカニカルシールへの変更では、まず軸と軸受の状態を確認する

分解点検時には、軸または軸スリーブの振れ、摩耗、傷、腐食、表面状態を確認し、特に、従来のグランドパッキンの締め付け位置に深い溝が形成されていないかを確認します。軸スリーブの表面が真円でなくなっていたり、粗くなっていたりする場合、新しいメカニカルシールは端面が正常でも、振動や偏心によって不安定になる可能性があります。さらに、軸受隙間、ポンプ軸の軸方向移動、カップリングの芯出し、ベースおよび締結部品の状態も確認する必要があります。芯出し不良は周期的な変位をシール端面に伝え、動的漏えい、温度上昇、異常音として現れます。

メカニカルシール室の寸法と取り付け条件を確認する

改造前に、既設シールの構造、軸径、シール室図面、運転記録を入手し、シール室内径、有効深さ、取り付け長さ、軸肩位置、位置決め寸法を実測する必要があります。グランドと室体の合わせ面は平坦でなければならず、ボルト穴とねじは均一な締め付けを確保できる状態でなければなりません。寸法誤差を、傾いた状態で締め付けて補正してはなりません。新旧構造で取り付け長さが異なる場合は、ばねの圧縮量、軸方向の位置決め、端面の作動位置も確認し、過圧、圧力不足、ばねの機能不良を避ける必要があります。

• 改造前の資料：媒体、圧力、温度、回転速度、起動・停止記録、漏えい位置、既設フラッシング配管。
• 現場寸法：軸径、軸スリーブの状態、シール室のスペース、取り付け長さ、グランド平面、ボルト条件。
• 試運転確認：静的漏れ、動的漏れ、振動、シール室温度およびフラッシング条件を確認し、異常が見つかった場合は芯出しと組立時の応力を再確認する。

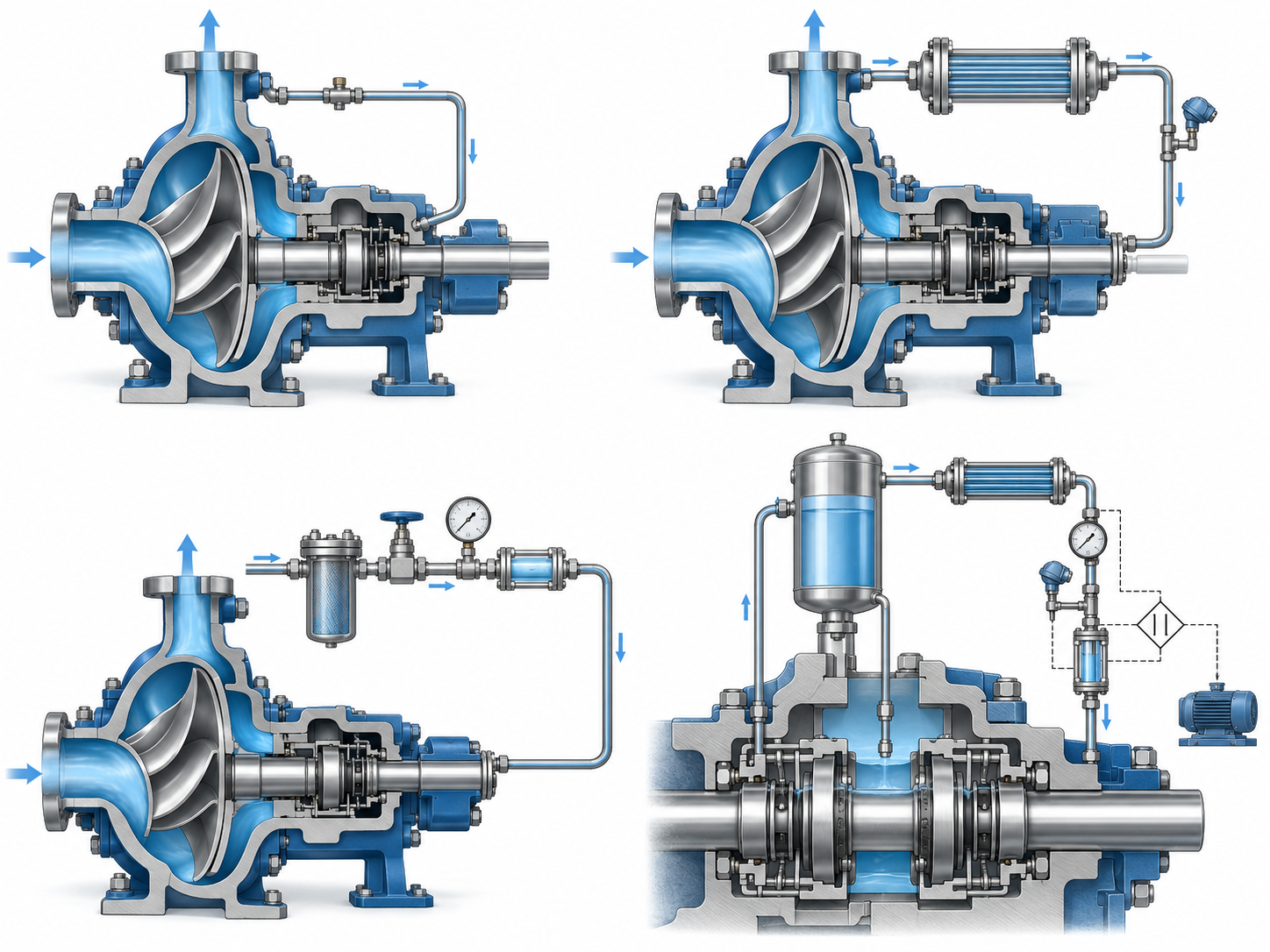

Plan 11、Plan 21、Plan 32とダブルメカニカルシール：シール補助システムの組み合わせ方

メカニカルシールの選定では、シール部品だけを調達してはならない。フラッシング、冷却、バリア液、ろ過、計装およびインターロックが、実際には産業用ポンプのシールシステムを構成している。Plan 11は通常、ポンプ内の流体循環またはフラッシングと理解でき、Plan 21は循環流体に冷却を加えたものであり、Plan 32は外部の清浄な流体を導入してフラッシングする方式である。これらは典型的な考え方にすぎず、運転条件を離れてそのまま適用できる構成ではない。

Plan 11、Plan 21、Plan 32は運転条件に基づいて確認する

固形分を含む流体、結晶化しやすい流体、高温流体では、フラッシング孔が詰まったり、摺動面の摩耗が進行したり、シール室内で気化が発生したりする可能性がある。サプライヤーは、シール室圧力、流体温度、気化リスク、固形分濃度および外部フラッシング液の性状を踏まえて方式を決定する必要がある。調達仕様書には、フィルター、圧力計または圧力トランスミッター、温度監視点、ならびにフラッシング流量または圧力の確認方法を明記する必要がある。

ダブルメカニカルシールにはバリア液システムも必要

毒性、可燃性、揮発性がある流体、または排出が許容されない流体については、シングルメカニカルシールではリスク管理要件を満たせない可能性があり、ダブルメカニカルシール構造を追加で検討できる。ダブルメカニカルシールには通常、バリア液タンク、循環配管、圧力監視および液位管理が必要となる。バリア液圧力は一般に、シール対象流体の対応する圧力より高くする必要があるが、具体的な差圧はシール設計によって確認しなければならない。受入検査では、摺動面からの漏れの有無だけでなく、フラッシング液またはバリア液の状態、シール室温度、異常音およびインターロックの動作も確認する必要がある。

エンジニアリング調達向け産業用ポンプシールの見積依頼・受入検査チェックリスト

グランドパッキンおよびメカニカルシールの見積依頼では、「特定型式のポンプ用メカニカルシール」や「パッキン一式の交換」とだけ記載してはならない。実際の運転条件をサプライヤーに伝えなければ、材料、摺動面の組み合わせ、フラッシング方式を誤って選定する可能性がある。見積依頼書には、通常状態、最大状態、起動時および停止時の状態を併せて記載する必要がある。

産業用ポンプシールの見積依頼情報

• 流体名、組成、固形分濃度、粒径、結晶化傾向、腐食性、ならびに毒性、可燃性または揮発性の有無。
• 流量、揚程、回転数、シール室圧力、温度範囲、ならびに起動時、停止時および異常時の運転条件。
• 軸径、軸スリーブの材質と表面状態、シール室寸法、取付長さ、ポンプ型式および現在使用しているシール構造。
• 漏れの許容範囲、材料適合性、フラッシング液またはバリア液の供給源と圧力、ならびにろ過、温度監視、警報およびインターロックの要件。

グランドパッキンおよびメカニカルシールの受入検査項目

• 静的漏れおよび動的漏れがプロジェクト要件を満たしていることを確認する。「取り付け後、一時的に漏れがない」ことを完全な受入検査結果としてはならない。
• シール室温度、フラッシング流量または圧力を記録し、フィルター、計器、配管およびインターロックが実際に機能していることを確認する。
• 振動、異常音、軸受の汚染、軸スリーブの発熱、ならびに起動時および停止時の漏れの変化を観察する。
• 受入検査記録、シールメーカーのデータシート、ポンプメーカーの資料および適用規格をまとめて保管する。最終的な仕様は、単一のシール形式に基づいて結論を出すのではなく、設備メーカーとシールメーカーが完全な運転条件に基づいて確認する必要がある。

パッキンシールとメカニカルシールの選定に関するよくある質問

パッキンシールとメカニカルシールには、運転条件を離れて一律に優劣を決められるものではない。判断する際は、許容漏れ量、媒体の危険性、粒子および結晶化の傾向、圧力・温度、回転速度、軸系の状態、ならびにフラッシングまたはバリア液の条件を同時に確認する必要がある。
